Дмрв бош 116 таблица применяемости

Дмрв Siemens vdo 5WK97014 от Ваз 2104-2107 в Ваз 2110-2112 — Лада 2112, 1.6 л., 2006 года на DRIVE2

как красиво расписать не знаю, да и лень)))актуально для январейсименс примечателен своей ценой 1900-2300 руб и долгим сроком службы, и не надо мудрить с креплением к корпусу воздушного фильтра(в классике стоит корпус 2112))) как при установке дмрв от газ.выбрал дмрв фирмы континенталь.пришлось очень долго курить форумы классиководов)))распишу по частям(ссылка на следующую часть где будет внедрение тарировки и ссылки на готовые файлы, будет в конце) для установки в пп надо изменить тарировки дмрв в родной прошивке(подробно будет в следующей части)и перекроссировать проводкуобязательно нужен разьем дмрв сименсраспиновка:бош1 (ДТВ)2 (+12V)3 (масса)4 (+5V от ЭБУ)

сименс классика1-(+12v)2-(+5v от ЭБУ)3-(сигнал)4-(ДТВ)5-(масса)

если дмрв без дтв(к разьему бош идут 4 провода) то подключаем по этой же схеме игнорируя пункты с дтв.

переходник пока черновой.позже залью термопистолетом или сделаю на прямую без переходникая паял переходник(из мертвого дмрв, сточив до контактов), потому что не был уверен то что тема моя прокатит.можно обойтись без него:из разьема сименс вытаскиваем провода(там разьемы с двухсторонним фиксатором, надо зажимать с двух сторон) и вытащив провода из родного штекера(вытащить проще.фиксатор с одной стороны) втыкаем соблюдая распиновку в разьем сименс.встают как родные.

ДОПОЛНЕНИЕ: из родного штекера который в проводке контакты вытаскивать оч тяжело.там фиксатор с двух сторон)))

Цена вопроса: 2 300 ₽

Проверка с помощью Вася Диагност

Вася Диагност — это копия программно-аппаратного сканера VCDS разработанного американской компанией Ross-Tech только с русификацией. Продается в странах постсоветского пространства и пользуется популярностью не только у профессиональных диагностов, но и у обычных автовладельцев.

Не будем описывать возможности адаптера, это требует отдельного рассмотрения.

Чтобы выполнить диагностику ДМРВ должны быть выдержаны определенные условия:

Мотор должен быть прогрет до 80 градусов.
Отключены все потребители (климат-контроль, печка, кондиционер, обогрев задних стекол и другие).

Порядок проверки:

Установите на ноутбук одноименную программу.
Подключите адаптер к диагностическому порту.
Найдите и перейдите в раздел «Выбор блока управления».
Перейдите в раздел «01 – Электроника двигателя».
Зайдите в «Коды неисправностей» и посмотрите какие ошибки там отображены.
Вернитесь назад.
Зайдите в «Настраиваемые группы».
Выберите актуальное значение 213, и 211, 212 по паспорту.
Сравните показания и при их несовпадении замените датчик.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

Тестирование в процессе движения.
Диагностика с применением мультиметра или тестера.
Внешний осмотр сенсора.
Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

Необходимо открыть капот, отключить расходомер, закрыть капот.
Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
1,01-1,02 В — прибор БУ, но состояние его хорошее.
1,02-1,03 В – указывает, что устройство все еще работоспособное.
1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
1,04-1,05 – ресурсы прибора практически исчерпались.
Свыше 1,05 – однозначно нужен новый ДМРВ.

Читать дальше: 19 3828 Датчик температуры

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

Розовый (или розово-черный): провод к главному реле;
Зеленый: провод к заземлению;
Серый: провод к питанию;
Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
Забитый маслоотбойник системы вентиляции картера;
Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(415 голос., средний: 4,58 из 5)

Подключение воздушного датчика ДМРВ ВАЗ 2112

Если датчик массового расхода воздуха является работоспособным, то при работе мотора на 900 об/мин объем используемого воздуха составит не менее 10 кг в час. При повышении оборотов до 2 тысяч, этот показатель увеличится примерно до 20 кг. Если объем воздуха на таких оборотах будет падать, то снизится и динамика транспортного средства, соответственно, это приведет и к понижению расхода бензина.

Если же данные показатели увеличатся, то это будет способствовать и увеличению объема топлива. Отклонения параметра на 2-3 кг допускать не стоит, поскольку в данном случае работа силового агрегата может быть некорректной.

forum.injectorservice.com.ua

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение andr1968 » 12 июл 2008, 12:52

Сообщение Олег_Д » 13 июл 2008, 20:24

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение racon » 25 ноя 2008, 15:04

Точка А. Это точка, которую я назвал точку начала спада напряжение. Должно быть не менее 5.5 вольт. В идеале 5.96-6.0 вольта. Точка В. Точка наименьшего напряжения. Не меньше 0.2 вольта. Попадались расходомеры не рабочие, у которых напряжение опускалось до 0. Точка С. Напряжение стабилизации. В расходомерах бош должно быть 1 вольт, в сименсе 0.6 вольт. Еще заметил, что фактически время от включения зажигания до точки В как правило приблизительно 600 мс. А до точки С 5-7 секунд. Были расходомеры нерабочие у которых это время было около 10 секунд. Хотя из моей практики достаточно посмотреть точки А и В. Ниже привожу осциллограьмы рабочих и нерабочих расходомеров. Увы, большая часть не сохранилась. Встречал расходомеры, которые люди покупали в магазинах, ставили на автомобили, приезжали и говорили – а она все равно не едет. Причиной тому есть, как я их называю, кожезаменители. Т.е. снаружи вроде все один в один. А внутри вместо измерительных пластин стоит диод и кусочек проволки натянут. Дешево и сердито.

Принцип работы ДМРВ HFM5 от BOSCH на ВАЗ

Главным измерительным элементом в датчике является плёночный или проволочный элементы разогреваемый до определённой температуры. За счёт потока воздуха этот элемент охлаждается, а микросхема (обычно, она встроена в сам датчик) старается поддерживать прежнюю заданную температуру. И вот, в зависимости от того, сколько мощности потребуется затратить для нагрева данного элемента и рассчитывается проходящий потом воздуха. Информация о потоке передаётся на ЭБУ в виде аналогового напряжения, а в некоторых датчиках в виде частоты импульсов.

Измерения потока воздуха в ДМРВ производятся в пределах 0…5 В. В момент, когда машина заглушена и включено зажигания АЦП сигнал с датчика должен составлять в пределах 1 В. Идеальным считаются показания в пределах 0.996 – 1.0 В. 1.02 – 1.025 ещё допускаются, а вот напряжение больше 1.035 уже говорит о том, что измерительный элемент загрязнён или вышел из строя по другим причинам.

установка ДМРВ Сименс

maxyrius

Постоялец

Это к твоему сведенью называется ОФФТОП! могу аргументировать! в коректоре тока одна функция как я понял из навзания! и если сравинть цена/возможности то лучше взять все таки CTP3 чем по 150р на мелкие програмки тратить, а то так скоро появится ДД коректор, ДПДЗ коректор, РХХ коректор. скока там их еще будет то? сделал бы пакет «коректоров» за эти деньги я может бы еще и взял! а CTP3 это необходимость, а без «коректора» прожить можно.

если модератор сочтет флеймом/офтопом пусть сотрет

Это файл с калибровкой под сименс на базе v13i02.

с помощью ctp212 можно переносить калибровку ДМРВ в другие прошивки.

Я очень хочу узнать. СТР212 не переносит таблицу тарировки из январской

прошивки. Так и ушёл клиент.

Petrov_kamensk

Специалист

по прошествии полугода что тобуть поменялось?

родной доживает посление дни-месяцы,

вот и на автолада форум уже отчет появился.

вот только про ДТВ непонятно, куда его пристроить?

по прошествии полугода что тобуть поменялось?родной доживает посление дни-месяцы,

вот и на автолада форум уже отчет появился.

вот только про ДТВ непонятно, куда его пристроить?

Petrov_kamensk

Специалист

Petrov_kamensk

Специалист

Настоящий Сименс ты врядли найдешь.Я говорю про то,что аналогов бываетдва типа.Один -точная копия Сименса.Другой-грубая подделка.У него даже

внешний вид слегка отличается(коробка с деталями побольше),не говоря уже

сегодня посмотрел, начинка тольше похожа на нитяной чем на пленочный,

две проволоки на растяжках и терморезистор.

то что сименс только на корпусе выдавлено, сверху белая этикетка сделано в россии.

Adelko

Посетитель

Подниму старую темку. Умер родной бош на моей ладе. Давно уже к этому шло и заранее принял решение заменить на волговский сименс. Вот сегодня купил. Но т.к. покупка не дешевая терзают сомнения оригинальный ли это датчик (если этот термин уместен). Словами описывать наверное смысла нет: сделал серию фоток. Кто разбирается оцение пожалуйста, буду весьма признателен.

Так же возник вопрос с моделью датчика. В руководствах везде написано что надо искать именно 20.3855 и никакой другой. Именно 20.3855 не нашел, продавцы разводят руками говорят что всегда был вот этот (тот который я и взял). У него маркировка 20.3855-10. На самом датчике причем этого обозначения нет, оно только на коробке, на наклейке. Плюс сомнение вызывает что на фотоотчетах людей ставящих сименс от волги датчик изображен другой.

Причем на самом паскере в описаниях обоих цифр 20.3855 вобще нигде нет. Просто один мол для микаса 11, а другой для микаса 7. Соответственно одинаковы ли тарировки под них, которую надо править в прошивке?

З.ы. пластик из которого изготовлен датчик очень приятно пахнет ))

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение andr1968 » 12 июл 2008, 12:52

Сообщение Олег_Д » 13 июл 2008, 20:24

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение racon » 25 ноя 2008, 15:04

http://www.autolada.ru/viewtopic.php?t=74599http://2shemi.ru/raspinovka-datchika-rashoda-vozduha-vaz-proverka-i-remont-dmrv/http://sensorwinners.ru/page/new_kontroller_03-2016http://www.avtotech.net/threads/ustanovka-dmrv-simens.822/page-2http://forum.injectorservice.com.ua/viewtopic.php?t=1307

Замена

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
Гофра снимается.
С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Как устроен ДМРВ или датчик массового расхода воздуха?

Автомобили с инжекторными двигателями имеют в своем оснащении датчик массового расхода воздуха (ДМРВ). В задачу датчика входит контроль количества забортного воздуха для создания топливовоздушной смеси поступающей в двигатель.

Согласно законам физики, для полного сгорания 1 литра бензина требуется порядка 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме и с полной отдачей мощности. Однако это верно лишь в случаях, когда воздушный фильтр чистый и способен пропустить требуемое количество воздуха, а ДМРВ исправен.

ДМРВ устанавливается на выходе воздушного фильтра и фиксирует количество пройденного через него воздуха и передает данные на ЭБУ двигателя. В свою очередь ЭБУ на основе данных с датчика расхода воздуха дает команду на подачу определенного количества топлива на форсунки для соблюдения требуемой пропорции воздух-топливо.

Конструкция датчика представляет собой две спирали

В конструкцию датчика входит сетка и нагревательные спирали, детали выполнены из платины.

Принцип действия ДМРВ

При включении зажигания происходит, нагрев платиновой спирали. Воздух проходя через нагретую спираль охлаждает ее, благодаря чему изменяется ее сопротивление, по сравнению с контрольным на второй спирали. Уменьшение сопротивления прямо пропорционально количеству воздуха, попавшего в данный момент в двигатель.

По разнице сопротивлений ЭБУ делает заключение о количестве поступающего воздуха и производит коррекцию состава топливной смеси.

Датчик работает вкупе с датчиками атмосферного давления и температуры в всасывающем коллекторе, показания которых важны для формирования смеси ЭБУ.

Неисправности ДМРВ

При появлении неисправности ДМРВ происходит переобогащение или обеднение топливовоздушной смеси, что сразу отражается на работе двигателя и в итоге может закончится его поломкой.

При загрязнении воздушного фильтра забивается приемная сетка и спираль ДМРВ, что ведет к сбоям в работе датчика сопровождаемые затрудненным запуском или вообще невозможностью запуска двигателя. Как следствие, длительная эксплуатация авто с забитым воздушным фильтром заканчивается полным отказом датчика воздуха. Воздух уже не очищается полностью, плюс находящиеся в нем механические микрочастицы попадая в датчик вызывают его поломку. Сами же датчики, при выходе их из строя, не ремонтируются и закрыть проблему можно только заменой на новое изделие.

Признаки неисправности

• увеличение расхода топлива;

• высвечивается ошибка CheckEngine (низкий уровень сигнала датчика);

• ухудшение динамики разгона;

• нестабильный запуск;

• глохнет двигатель;

• потеря мощности;

• мотор работает на пониженных или повышенных оборотах.

В датчике могут быть разорваны платиновые нити, даже при разрыве одной из них необходимо заменить ДМРВ.

Для проверки датчика необходимо снять с него штекер питания и запустить двигатель. Увеличение оборотов мотора «подскажет», что датчик неисправен и требует замены.

Так как было сказано выше, чаще всего датчик выходит из строя из-за засорившегося воздушного фильтра, то рекомендуем выполнять замену последнего в указанные производителем сроки, либо раньше при тяжелых условиях эксплуатации автомобиля.

Соблюдение этого условия поможет избежать поломки датчика воздуха и двигателя в целом.

Проверка датчика

Исправность датчика можно проверить с помощью мультиметра в режиме вольтметра.

Проверку наглядно расписать на одном из распространенных датчиков ДМРВ фирмы Bosch.

На фишке датчика расположены 4 провода, это — входящий сигнал (желтый), выходное напряжение (бело-серый), «земля» (зеленый) и выход датчика к реле (розовый).

Для проверки включается зажигание и мультиметр подключается к проводам. Плюс (красный щуп) прибора подсоединяется к желтому проводу, а минус (черный щуп) к зеленому.

При этом показания прибора будут свидетельствовать следующее:

• От 1до1,02 В – датчик исправен; • 1.3 В – исправен, но необходима очистка датчика; • 1.04 В – средний износ; • 1, 05 В – повышенный износ, требуется срочная замена;

• 1.06 В – датчик неисправен. Аварийный режим двигателя, работает на данных дроссельного узла.

Очистка датчика допускается только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подходит «очиститель карбюратора» в аэрозольной упаковке.

После очистки датчика требуется вновь проверить его напряжение, которое должно быть в пределах 1.02 В.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления.

Сравнение ДМРВ Бош 037 и 116.

Часто у владельцев ВАЗ возникает вопрос — какой датчик массового расхода воздуха поставить взамен испорченного?

Ответ прост — ставить нужно такой же, как и был с завода.

Однако зачастую ДМРВ уже был поменян. Так же бывает что элемент-вставка ДМРВ например 116, а корпус датчика от 037. Или наоборот.

Основной алгоритм выбора ДМРВ (кроме классики). Если ваш авто выпуска до 2004 года и имеет ЭБУ с 55 контактным разъемом Январь 5.1, Бош М154 или VS-5.1 — нужен ДМРВ 037.

Если ваш авто выпуска после 2004 года и имеет ЭБУ с 88-контактным разъемом Январь 7.2, Январь 7.2+, Бош М797(+) — нужен ДМРВ 116.

Вопрос: можно ли вместо дорогого и редкого ДМРВ 037 установить распространенный и подешевле ДМРВ 116?

Ответ: в принципе можно, но крайне нежелательно. Датчики отличаются тарировкой. Для правильной замены необходимо так же поменять тарировку ДМРВ в прошивке блока управления.

Насколько это необходимо — решайте сами, изучив различия тарировок ДМРВ приведенные ниже.

В упрощенном виде пересчет тарировки ДМРВ такой:

Это значит, что при одинаковом фактическом расходе воздуха измеренное количество воздуха с ДМРВ 116 будет на 10 процентов больше чем с ДМРВ 037. Соответственно ЭБУ рассчитает большее время впрыска форсунок, что означает на 10 процентов большую подачу топлива.

Теоретически вместо идеального состава смеси 14,7 будет 13,2. Это довольно обогащенная смесь. Предельно допустимый состав смеси в районе 12,1-12,3 — при более богатой смеси бензин перестает сгорать полностью из-за нехватки воздуха.

Вердикт: при замене дмрв 037 на дмрв 116 может улучшиться тяга автомобиля наряду с увеличением расхода топлива. Если система с исправным лямбда-зондом — за счет автоматического регулирования состава смеси расход не увеличится значительно. Если система без лямбда-зонда — возможно увеличение расхода топлива до 10 процентов при улучшении тяги. Так же не обязательно, но возможно ухудшение равномерности работы двигателя на холостом ходу вплоть до остановки.

Конструкция ДМРВ

Автолюбители именуют датчик ДМРВ расходомером, в специальной литературе он обозначен, как волюметр. Внутри этого электронного прибора фактически измеряется, не объем воздуха, сквозь него проходящего, а его масса в единицу времени, причем, сжатого.

Поскольку закон Ома знаком каждому выпускнику школы, устройство ДМРВ понятно для 100% автолюбителей:

прибор является аналогом анемометра, измеряющего скорость потока;
внутри трубчатого корпуса с воздушным дефлектором и сетчатым металлическим экраном на входе перпендикулярно потоку вставлен сам датчик с разъемом, выходящим наружу;
внутрь датчика на нить или пленку подаем ток 500 – 1200 мкА, снимаем величину напряжения 0 – 1 В при обратном потоке или 1 – 5 В в обычном режиме;
при прохождении тока элемент разогревается, увеличивается его сопротивление (500 – 700 Ом), соответственно изменяется напряжение;
воздушный поток охлаждает провод, сопротивление уменьшается, напряжение увеличивается.

Рис. 4 Конструкция нитяного ДМРВ

Производится подключение ДМРВ по нижеприведенной схеме:

зеленый – на массу;
бело-серый – напряжение на выходе;
желтый – сигнал входной;
темный – сигнал выходной.

Рис. 5 Схема подключения ДМРВ

В пленочный ДМРВ встроен платиновый резистор на керамической пластине. В нитяном датчике сопротивление изготовлено из сплава иридия и платины. Первые модели ВАЗ комплектовались датчики, контролировавшие расход по частоте выходного сигнала. В настоящее время на отечественных машинах и иномарках стоят ДМРВ, определяющие расход по напряжению.

Рис. 6 Пленочный ДМРВ

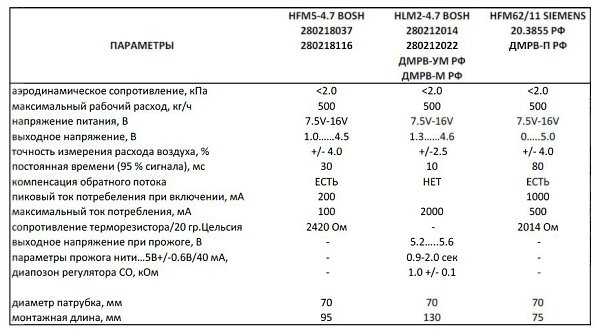

Для повышения функционала в работающем датчике используется два термозависимых элемента. Поскольку разница температуры воздуха может вносить в показания прибора ошибку, второй нитяной элемент ее компенсирует, измеряя температуру среды. Общим для всех приборов является наличие регулировочного винта, которым своими руками корректируется СО. Отличаются конструкции разных производителей следующими деталями:

толщина нити – 0,07 – 1 мм;
способ крепления термозависимого элемента – лазерная сварка, зацепление петлей на упругом подвесе;
геометрия нити – V-образная либо П-образная;
конструкция стойки – квадратная исключает ошибку при повороте элемента вокруг оси.

Рис. 7 Немецкий датчик и российский аналог

Кроме этих отличий следует учесть факторы:

нитяные приборы начала выпускать компания Бош и Дженерал Моторс, затем появились взаимозаменяемые аналоги завода АПЗ и АОКБ Импульс;
внедрила пленочный ДМРВ Сименс, его скопировал Калужский НПП АВТЭЛ;
нить разогревается до 140 – 170 градусов, пленка до 100 градусов;
точность измерения пленочных модификаций ниже – 4%, нитяных выше – 1%;
между собой приборы взаимозаменяемые, но только вместе с пучком проводов, так как распиновка провода не совпадает.

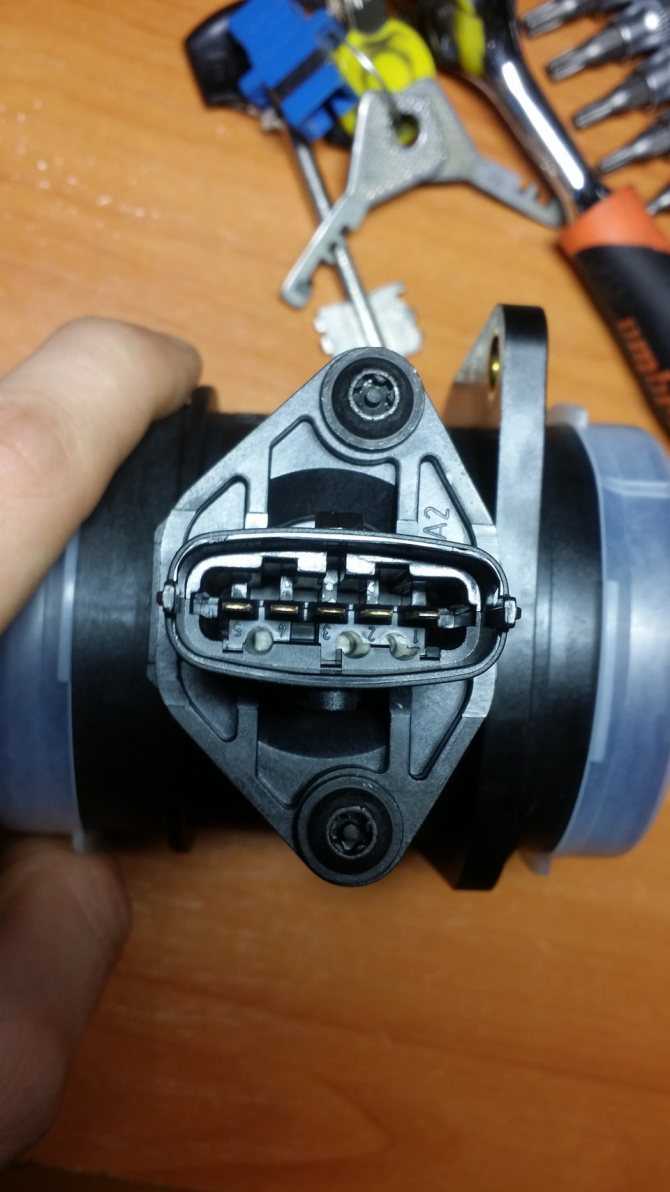

Рис. 8 Разъем датчика

В настоящее время нитяные датчики сняты с производства в Европе по ряду причин:

низкий уровень технологичности производства нити;
наличие корректирующих лямбда-зондов;
автоматическая тарировка пленок на продувочых установках.

Другими словами, производители пожертвовали быстродействием и высокой точностью ради значительного снижения себестоимости пленочных ДМРВ.

Существует датчик ДМРВ М отечественного производства с защитой от «переплюсовки», КЗ и кондуктивных помех.

Рис. 9 Модификация ДМРВ М

В нитяные датчики по умолчанию заложен принцип самоочищения термозависимого элемента. После остановки двигателя ЭБУ самостоятельно подает на нить ток для разогрева до 1000 градусов в течение 1 секунды. Налипшая грязь при этом полностью выгорает.

Как обманывают ДМРВ с помощью прошивки ЭБУ

Предыдущий способ хорош тем, что для его реализации не требуется сложного оборудования и кропотливой работы. Если вы смогли проверить мультиметром напряжение на выходе расходомера (значит, он у вас как минимум есть), и умеете держать в руках паяльник, установить резистор в разрыв провода не составит труда. Однако зависимость напряжения от массы воздушного потока нелинейная. И при открытии дроссельной заслонки, погрешность сигнала, скорректированного резистором в состоянии покоя, будет расти. Соответственно, топливно-воздушная смесь не будет идеальной.

Значит надо скорректировать тарировку ДМРВ в прошивке ЭБУ.

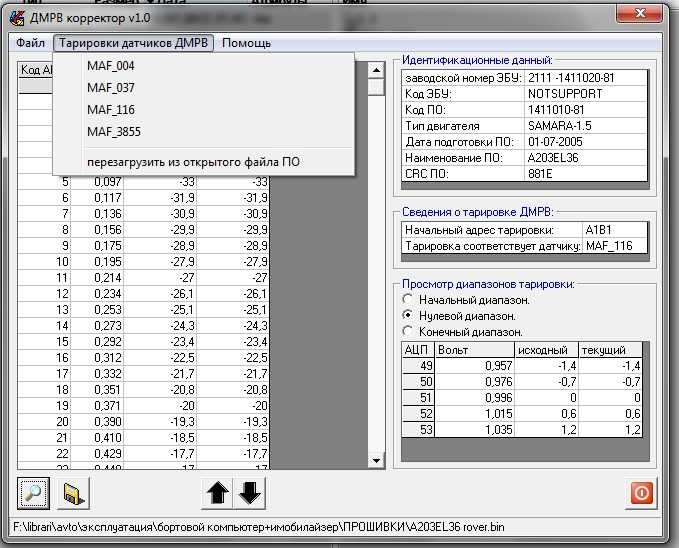

Устанавливаем на ноутбук специализированную тюнинг программу «ДМРВ Корректор».
Подключаем автомобильный сканер к разъему OBD-II, устанавливаем связь между ЭБУ и компьютером.

После проведенной тарировки, данные о массовом расходе воздуха будут корректными во всем диапазоне оборотов двигателя.
