Топливоподкачивающий насос
Основной топливоподкачавающий насос обеспечивает бесперебойную подачу топлива из баков к ТНВД при работающем двигателе. Он обычно приводится в действие от коленчатого или распределительного вала двигателя. Может применяться и автономный электродвигатель, питаемый от генератора ТС. Использование электропривода обеспечивает равномерную подачу топлива независимо от частоты вращения коленчатого вала и возможность аварийного отключения всей системы. Существуют различные конструкции топливоподкачивающих насосов. Они могут быть:
- шестеренными
- плунжерными (поршневыми)
- коловратными (пластинчатого типа)
Как правило, применяются плунжерные и коловратное насосы.
Плунжерный топливоподкачивающий насос
Плунжерный топливоподкачивающий насос состоит из корпуса 5, плунжера 7 с пружиной 6, толкателя 10 с роликом 77, пружиной 9 и штоком 8, а также клапанов — впускного 4 и нагнетательного 1 с пружинами. Толкатель с плунжером могут перемещаться вверх-вниз. Перемещение вверх происходит при повороте эксцентрика 72, изготовленного как одно целое с кулачковым валом ТНВД; перемещение вниз обеспечивают пружины 6 и 9.
При сбегании выступа эксцентрика с ролика толкателя плунжер под действием пружины б перемещается вниз, вытесняя топливо, находящееся под ним, в нагнетательную магистраль насоса. В это время нагнетательный клапан закрыт, а впускной под действием разрежения над плунжером открыт, и топливо поступает из впускной магистрали в надплунжерную полость. При движении толкателя и плунжера вверх впускной клапан закрывается под действием давления топлива, а нагнетательный, наоборот, открывается, и топливо из надплунжерной полости поступает в нижнюю камеру под плунжером. Таким образом, нагнетание топлива происходит только при движении плунжера вниз.
Если подачу топлива в цилиндры двигателя уменьшают, в выпускном трубопроводе насоса, а значит, и в полости под плунжером давление возрастает. В этом случае плунжер не может опуститься вниз даже под действием пружины 6, и толкатель со штоком перемещается вхолостую. По мере расходования топлива давление в нагнетательной полости понижается, и плунжер под действием пружины 6 опять начинает перемещаться вниз, обеспечивая подачу топлива.
Плунжерный топливоподкачивающий насос обычно совмещен с насосом 2 ручной подкачки топлива. Данный насос устанавливается на входе в основной топливоподкачивающий насос и приводится в действие вручную за счет перемещения поршня 3 со штоком. При движении поршня вверх под ним образуется разрежение, открывается впускной клапан, и топливо заполняет подплунжерное пространство. При перемещении поршня вниз впускной клапан закрывается, а нагнетательный открывается, позволяя топливу пройти далее по топливной магистрали.
Коловратный топливоподкачивающий насос
В мощных быстроходных дизелях применяются в основном коловратные топливоподкачивающие насосы. Ротор 7 насоса приводится во вращение от коленчатого вала двигателя. В роторе имеются прорези, в которые вставлены пластины 6. Одним (наружным) концом пластины скользят по внутренней поверхности направляющего стакана 8, а другим (внутренним) — по окружности плавающего пальца 5, расположенного эксцентрически относительно оси ротора. При этом они то выдвигаются из ротора, то вдвигаются в него. Ротор и пластины делят внутреннюю полость направляющего стакана на камеры А, Б и В, объемы которых при вращении ротора непрерывно меняются. Объем камеры А увеличивается, поэтому в ней создается разрежение, под действием которого топливо засасывается из впускной магистрали. Объем камеры В уменьшается, давление в ней повышается, и топливо вытесняется в нагнетательную полость насоса. Топливо, находящееся в камере Б, переходит от входного отверстия стакана к выходному. При повышении давления в нагнетательной полости до определенного уровня открывается редукционный клапан 2, преодолевая усилие пружины 7, и излишек топлива перепускается обратно во впускную полость насоса. Поэтому в нагнетательной полости и выпускном трубопроводе поддерживается постоянное давление. Перед пуском, когда двигатель и, следовательно, основной топливоподкачивающий насос не работают, топливо через него может прокачиваться предпусковым топливоподкачивающим насосом. В этом случае открывается перепускной клапан 3, преодолевая усилие пружины 4. В закрытом положении тарелка этого клапана перекрывает отверстия в тарелке редукционного клапана.
Устройство и принцип действия
Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.
Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.
Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.
Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.
Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.
Экспертные советы
Как сливают топливо через обратку?
Дмитрий Свистунов
Основатель бизнеса. Эксперт в области мониторинга транспорта и контроля за расходом топлива.
В последнее время слив топлива через обратку стал очень популярен среди водителей и механизаторов.
Коротко о работе диз. топливной системы, питающей двигатель. На грузовых автомобилях, тракторах, комбайнах топливная система устроена так, что из бака выходят две трубки.
По одной трубке топливо с самой глубины бака подкачивается насосом низкого давления (ННД), через топливный фильтр грубой очистки (ФГО), подаёт на фильтр тонкой очистки (ФТО). Из ФТО идет в топливный насос высокого давления (ТНВД), далее топливо поступает уже к самому двигателю на форсунки. Также по трубопроводу низкого давления топливо может поступать к факельным свечам через электромагнитный клапан.
Ко второй трубке излишки топлива собираются из разных патрубков забрав тепло от агрегатов и сливаются в бак, таким образом в зимнее время топливо подогревается от работающего двигателя
Тут важно понимать, что обратка может быть тоже сложной системой. На разных автомобилях свой вид обратки
В основном обратка идет от ТНВД на ФТО и от форсунок, например, идёт правый и левый дренаж сходясь к тройнику и далее в бак. Топливо также может возвращаться от топливного фильтра (ФТО) через топливный бачок подогревателя.
Самые опытные водители подробно изучают свою топливную систему и в незаметных местах врезают тройники в обратку либо к трубопроводу низкого давления, шланг с запорным краном выводят в кабину и вставляют в канистру. Очень удобно, так как топливо подаётся под давлением и дополнительных насосов не требуется. Как только появился контролирующий человек, водитель закрывает кран, прячет шланг с краном под торпеду или под сиденья, убирает канистру.
Есть бесстрашные водители, даже не заморачиваются врезаться и просто от бака откручивают обратку, добавляют шланг и возвращают в кабину.
Мы встречали якобы целые трубки, идущие по видным местам, а под кабиной в недоступном месте и куда контролёр не залезет и не обнаружит, обратка обрезана с накрученным шлангом и краном. Через отверстие в полу кабины трубка входила в кабину.
Есть мастера, которые подключаются к патрубку низкого давления идущее к факелам через эл. магнитный клапан системы ЭФУ (электрофакельное устройство) предназначенное для облегчения пуска холодного двигателя. Ставят отдельно тумблер для управления эл. клапаном и заводят трубку в кабину.
А как в программе Омникомм можно обнаружить слив с обратки?
На самом деле очень просто! Благодаря непревзойденной аналитике расхода топлива Омникомм программа имеет различные настройки, которые позволяют для каждой машины грамотно выставить индивидуальные нормы расхода топлива. Как правило, это первые дни работы системы. Когда водитель ещё изучает в интернете, что ему поставили и как это можно обмануть.
Далее, если поршневая группа в порядке, форсунки настроены и работают правильно, когда машина выполняет одни и те же работы в одних и тех же условиях, двигаясь с грузом или без, с накачанными до нормы давлением в шинах. Система Омникомм чётко выдаёт все показатели без нарушений.
Как только водитель начинает сливать топливо через обратку, система Омникомм интуитивно находит начальную и конечную точку слива. Вычитает норму расхода из реально потраченного топлива и выдает в отчетах – Слив с количеством взятого топлива в литрах. Отображает это место на карте в виде красной иконки – слив.
Это также отчётливо видно на графике уровня топлива. Там, где двигатель тратил топливо по норме – наклон идёт маленький. А там, где был слив с обратки во время движения, наклон графика топлива очень резкий!!! Как будто машина, очень груженная взбиралась вверх на гору Арарат. Как правило, водитель не может обосновать такие вещи, почему вдруг машина истратила больше нормы на 20 литров сегодня на том же участке с таким же грузом, чем вчера или на прошлой неделе? Почему сливы хаотично появляются в разных местах и без закономерности? Почему с контролирующим лицом в кабине на том же участке слива нет? Водитель придумывает оправдания на ходу.
У меня форсунки стали лить.
В поршневой группе пропала компрессия.
Давление в шинах было низкое. (а почему по системе контроля давления в шинах в ПО Омникомм все показатели в норме?)
На АЗС заправили плохим топливо. (а Вы новое топливо не завозили, да и на сторонней быстро не заканчивается, и у других машин всё в порядке).
Сливы с обратки опытные водители делают только на ходу! И крайне редко, без движения стоя на месте со включенным двигателем сливают только новички.
Предыдущий совет
Как сливают топливо из бака?
Следующий совет
Могу ли я использовать отчеты Omnicomm Online в качестве доказательства в суде?
Способы диагностики неисправности
Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.
Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.
Бывалые автолюбители проводят замер в следующей последовательности:
- вечером подключают манометр;
- машину сначала заводят, потом глушат;
- утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.
Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.
Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.
Почему ОКДТ не работает
Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.
Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.
Как измеряют давление в топливной рампе
Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.
При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом
С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом
Меряют давление в нескольких режимах.
| Номер измерения | Режим | Нормальное давление |
| 1 | При включенном зажигании | Не ниже 3 атм. |
| 2 | Холостой ход | 2,5–2,7 атм. |
| 3 | Пережата трубка «обратки» | Больше 6 атм. |
| 4 | Нажата педаль газа | Снижается при перегазовки от 3 до 2,5 атм. |
Где находится обратный клапан
Врага нужно знать в лицо, поэтому начнем с поисков обратного клапана в системах питания автомобилей. Клапан может быть установлен в корпусе бензонасоса инжекторных двигателей, на топливной рампе и просто в топливопроводе между бензобаком и топливными форсунками. На дизелях его устанавливают между ручным насосом низкого давления и ТНВД для того, чтобы давление на входе в насос высокого давления всегда было стабильно. Такая система установлена на всех двигателях КАМАЗ 740, Tatra, MAN и Рено Магнум. В дизелях с системой предпускового подогрева топлива обратный клапан в обязательном порядке установлен перед системой подогрева, как в грузовиках Магирус, тех же КАМАЗ арктического исполнения, да и многих других.
Обратный клапан инжекторных двигателей может находиться на топливной раме
В легковых автомобилях отечественного производства с инжекторами, 16-клапанном ВАЗ 2110, 2114 обратный клапан установлен в бензонасосе и на топливной рампе, по аналогии с дизельной системой. В старых карбюраторных автомобилях, ВАЗ 2108, 2109, классических заднеприводных моделях роль обратного клапана играет сам бензонасос, который установлен на блоке цилиндров и не пропускает топливо обратно в бак, благодаря герметичному выпускному клапану бензонасоса. Когда клапан теряет герметичность, бензин уходит в бак полностью, и запуск двигателя возможен только при условии ручной подкачки.
Предусмотрительные владельцы самостоятельно устанавливали клапана обратки, чтобы облегчить пуск мотора. На старых моделях Опель Кадет, Мазда 323, при затрудненном пуске достаточно было купить и врезать обратный клапан в систему питания ближе к карбюратору или моноинжектору, как топливо переставало сливаться по рабочей магистрали в бак, и пуск становился нормальным даже при минусовых температурах.
«Обратка» топливной системы двигателя с карбюратором Солекс, автомобилей ВАЗ 2108, 2109, 21099

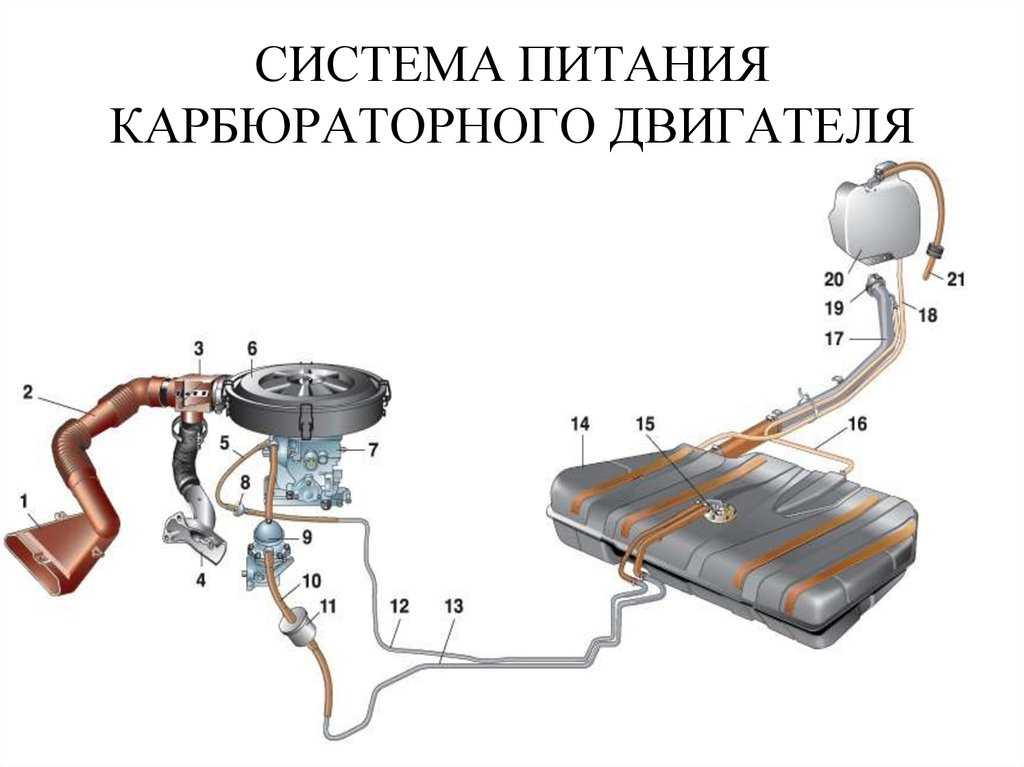

Система питания (топливная система) двигателя с карбюратором Солекс, переднеприводных автомобилей ВАЗ 2108, 2109, 21099, имеет две магистрали: топливоподающую из бензобака в карбюратор и обратную из карбюратора в бензобак («обратка»). Обратная магистраль предназначена для слива лишнего топлива из карбюратора при работе двигателя автомобиля на разных режимах.
Устройство системы возврата топлива карбюратора Солекс
— Штуцер возврата топлива с калиброванным отверстием
Предназначен для ограничения объема сливаемого в «обратку» топлива. Тем самым достигается оптимальное давление в топливной магистрали от бензонасоса до игольчатого клапана карбюратора.
— Топливная возвратная магистраль

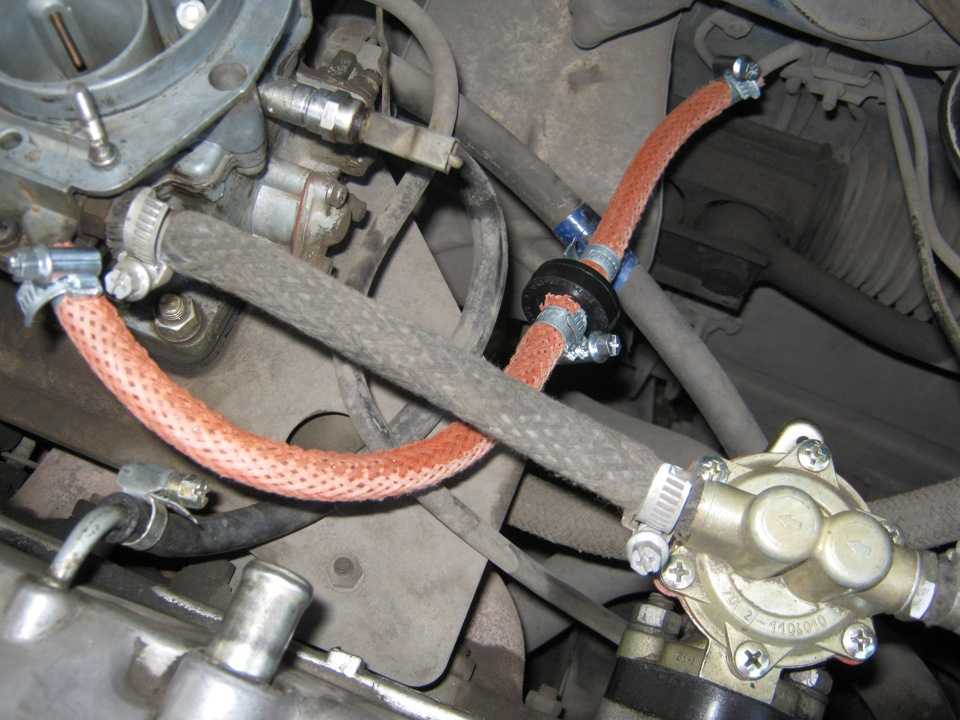

Резиновые шланги и металлическая трубка под днищем автомобиля от топливовозвратного штуцера карбюратора до штуцера на топливозаборнике в топливном баке, по которым лишнее топливо сливается в топливный бак.
— Обратный клапан
Пропускает топливо только в одном направлении. Предназначен для предотвращения выливания топлива из бензобака при опрокидывании автомобиля.
Принцип действия системы возврата топлива карбюратора Солекс
При работе двигателя бензонасос создает определенное давление в топливоподающей магистрали до игольчатого клапана. Это давление избыточно для нормальной работы игольчатого клапана карбюратора (возможен «перелив»). Поэтому лишнее топливо сбрасывается через топливоотводящий штуцер с калиброванным отверстием в обратную магистраль и далее в бензобак. Тем самым обеспечивается нормальная работа карбюратора и двигателя автомобиля, охлаждение бензонасоса и проходящего через него топлива за счет его постоянной циркуляции, удаление воздушных пробок из бензонасоса и топливоподающей магистрали. Калиброванное отверстие в топливовозвратном штуцере, дозирующее объем сливаемого топлива, обеспечивает поддержание необходимого давления перед игольчатым клапаном карбюратора.
Неисправности системы возврата топлива
Основные неисправности – засорение обратной магистрали и выход из строя обратного клапана. В следствии чего сливная магистраль перестает нормально функционировать, возрастает давление топлива на игольчатый клапан, он начинает его пропускать в поплавковую камеру, уровень в ней поднимается, вызывая попадание лишнего топлива через систему ГДС карбюратора в двигатель. Топливная смесь сильно обогащается. Как следствие залив свечей зажигания и перебои в работе двигателя на разных режимах. Помимо прочего бензонасос сильно перегревается, в нем и подающей магистрали образуются воздушные пробки. Двигатель глохнет. В ряде случаев, быстро восстановить работоспособность бензонасоса, помогает мокрая тряпка, положенная на бензонасос сверху.
Поэтому проходимость обратной магистрали и обратного клапана топливной системы необходимо периодически проверять (продувать, в направлении к бензобаку, при снятой с его заливной горловины крышке), в случае засорения производить ее прочистку.Примечания и дополнения — Помимо перечисленного выше система возврата топлива в бензобак предотвращает резкое увеличение давления топлива на игольчатый клапан карбюратора после остановки двигателя автомобиля.
— Возрастание давления топлива на входе в карбюратор может так же случиться по причине неисправности клапанов бензонасоса или неправильной регулировки его привода.
Еще статьи по топливной системе карбюраторных двигателей
— Система вентиляции бензобака карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099
— Прочистка бензобака автомобилей ВАЗ 2108, 2109, 21099
— Нет подачи топлива в карбюратор, причины, устранение
Каким способом можно проверить обратный клапан
Выяснить в каком состоянии находится топливный клапан, можно следующим образом.
Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей.
Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.
Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты
Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный
Неисправность обратного клапана топливной системы
Признаки неисправности
Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:
- Мотор работает неустойчиво и прерывисто при минимальных оборотах.
- Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
- Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
- Обороты резко меняются на холостом ходу.
Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.
Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.
Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.
Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.
Основные неисправности
Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.
Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.
Причины неисправностей
Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.
Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.
Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).
После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.
Варианты системы питания
Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности. Вид топлива является одним из критериев классификации систем питания ДВС.
В этой связи выделяют силовые агрегаты:
- бензиновые;
- дизельные;
- основанные на газообразном топливе.
Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).
Карбюратор
Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:
- поплавковую камеру и поплавок;
- распылитель, диффузор и смесительную камеру;
- воздушную и дроссельную заслонки;
- топливные и воздушные каналы с соответствующими жиклерами.
Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.
Таким образом, система питания карбюраторного двигателя представляет собой преимущественно механический способ приготовления топливно-воздушной смеси.
Впрыск топлива
Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).
Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления. Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.
Так, специалисты склонны выделять следующие варианты инжектора:
- с распределенным впрыском;
- с центральным впрыском.
Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.
Обратный клапан топливной системы:функции,виды,устройство и принцип действия
Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.
Что делать
Первое, что следует сделать – проверить автомобиль под днищем и под капотом. Одним словом, надо визуально протестировать повреждения магистралей, постараться найти жирные пятна и подтёки. Но это самый лёгкий способ удостовериться в том, что система действительно подсасывает воздух. Как правило, в месте завоздушивания бывает чисто, и не всего можно визуально определить подсос.
Если первый этап проверки ничего не дал, переходим к следующему.
- Нужно отключить топливный насос от шлангов автомобильной системы. Запитку топливом теперь нужно провести от какой-нибудь отдельной ёмкости. Вполне подойдёт трёх- или пятилитровая пластиковая бутыль. Позаботиться ещё о наличии двух шлангов (по 1 метру каждый, диаметр – как у автомобильных в системе) и хомутов.
- От ТНВД отсоединить все трубки, а вместо них вдеть подготовленные метровые шланги.
- В бутыль влить чистое, без примесей топливо.
- Хорошенько зафиксировать шланги хомутами, с учётом того, что после запуска мотора они могут выскочить и всё вокруг залить. Надо позаботиться также о том, чтобы шланги не выскочили из ёмкости.
Таким образом, целью операции становится выкачка воздуха из ТНВД (как правило, при завоздушивании он чаще попадает туда).
- Бутыль ставится на высокое место (чтобы она стояла выше насоса).
- Подкачивается горючее ртом из бутыли, предварительно снимается подающий шланг (как только пойдёт топливо, вдеть шланг и накрепко зафиксировать).
- Через несколько секунд отвернуть хомут обратки, отсюда должен выйти воздух, если он был.
- Запустить двигатель для полного удаления воздуха.
Важно хорошенько очистить зону вокруг насоса, так как малейшая грязь, попавшая внутрь ТНВД через шланги, может нанести дорогому насосу непоправимый вред. Некоторые эксперты приводят более лёгкий способ запуска ДВС, завоздушенного по какой-либо причине
У ТНВД есть особое дренажное отверстие, откуда излишки топлива выходят на обратную магистраль. Вот этот самый сливной штуцер надо открутить, и если насос полный, то выйдет оттуда топливо вместе с воздухом. Наживить слегка штуцер, прокрутить стартер. Затем штуцер окончательно закрутить, и завести мотор. Ура! Работает! Тут надо не упустить шанс, и поддерживать обороты педалью газа
Некоторые эксперты приводят более лёгкий способ запуска ДВС, завоздушенного по какой-либо причине. У ТНВД есть особое дренажное отверстие, откуда излишки топлива выходят на обратную магистраль. Вот этот самый сливной штуцер надо открутить, и если насос полный, то выйдет оттуда топливо вместе с воздухом. Наживить слегка штуцер, прокрутить стартер. Затем штуцер окончательно закрутить, и завести мотор. Ура! Работает! Тут надо не упустить шанс, и поддерживать обороты педалью газа.
Главное при завоздушивании определить причину. Если удалось завести двигатель, а причину подсоса найти не получилось, рекомендуется ехать в СТО, так как рано или поздно ситуация повторится.
