Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое.

Пошаговая замена:

Открываем заднее сиденье, добираясь до лючка бензобака.
Открываем лючок, очищаем поверхность от грязи.
Отсоединяем трубки и провода от колбы.
Откручиваем и вытаскиваем топливную колбу.
Разбираем ее на столе, меняя бензонасос
Собираем всё обратно.

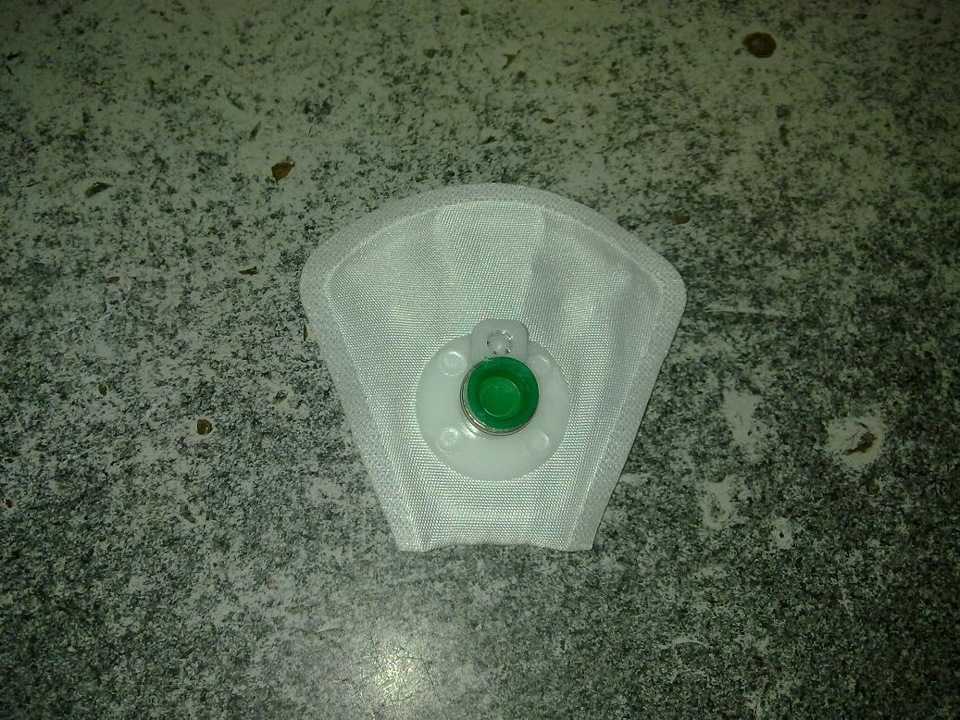

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

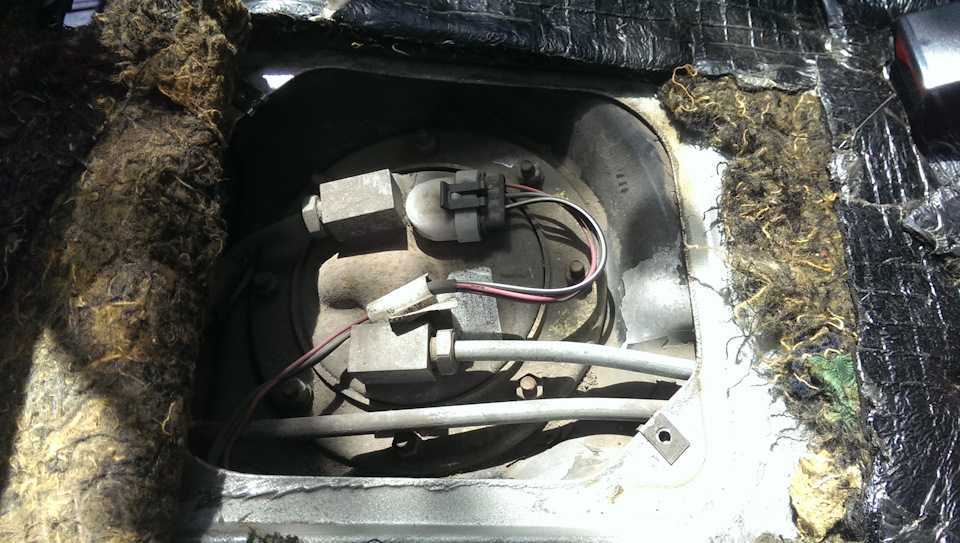

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

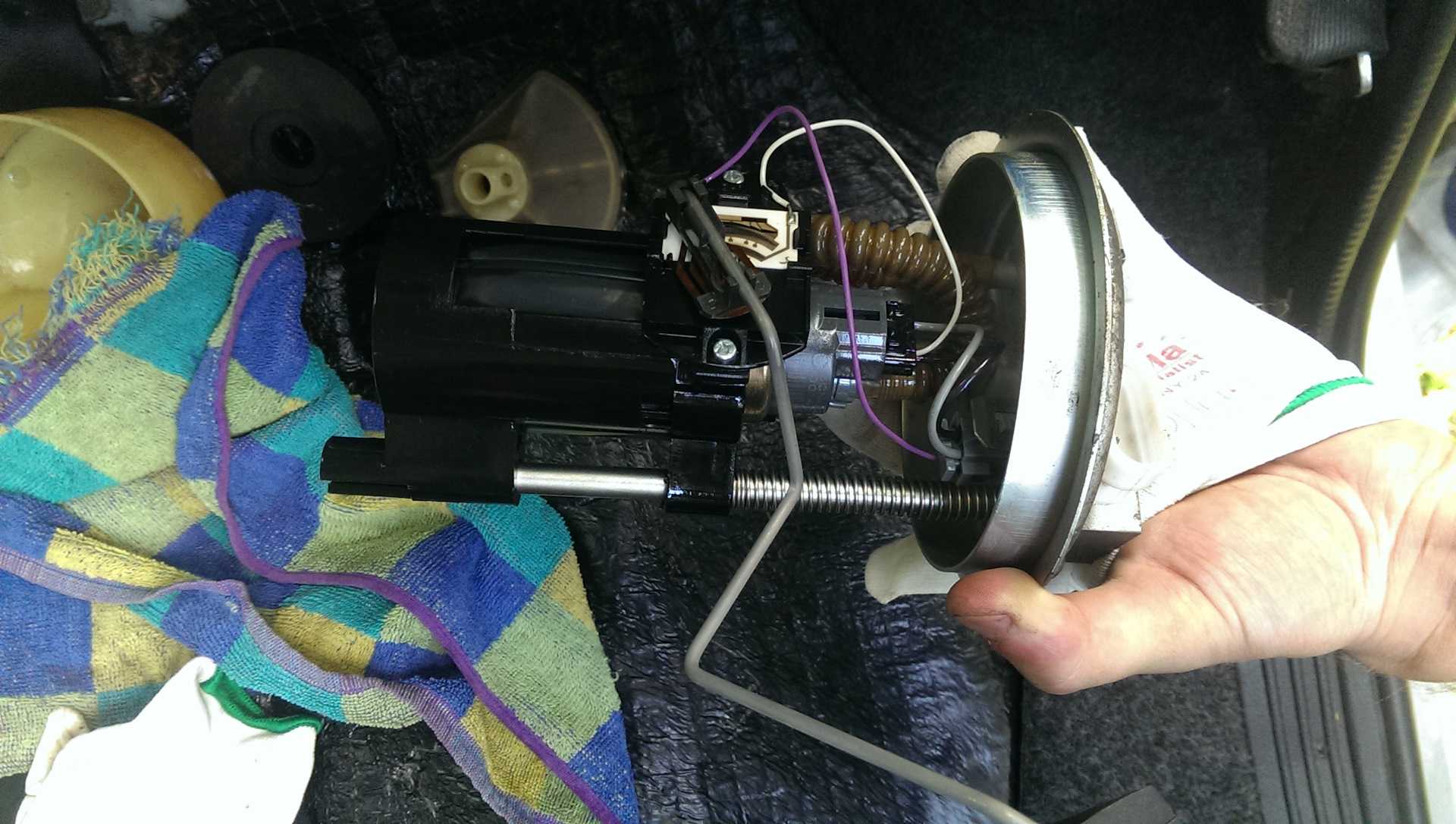

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Замена насоса

Большинство современных автомобилей оснащаются бензонасосами, которые расположены внутри самого бака с топливом. Из-за этого добраться до него достаточно сложно и подобное размещение вызывает массу вопросов.

В случае с ВАЗ 2114 можно поднять заднее сиденье, под которых находится прямоугольный люк. Открыв его, вы получите доступ к насосу, датчику с поплавком и фильтру грубой очистки — сетке. То есть при необходимости вы легко сможете выполнить замену фильтра или другого элемента.

На бензонасос идет два топливных провода:

Подающий. С его помощью, проходя через фильтр тонкой очистки, питается рампа и форсунки;
Обратный. Через регулятор давления возвращается топливо, что позволяет непрерывно обеспечивать питание двигателя.

Теперь поговорим непосредственно о том, как снять и заменить вышедший из строя топливный насос.

Отключите в обязательном порядке минусовую клемму с аккумуляторной батареи вашего автомобиля.
Желательно опустошите бак от топлива.
При снятии топливного модуля вы получите возможность добраться до днища топливного бака, а потому есть шанс очистить его от всевозможных осадков.
Избавьтесь от давления внутри топливопровода. Это позволит избежать попадания целой струи из топлива вам в лицо или внутрь автомобиля. Для этого воспользуйтесь измерительным штуцером на топливной рампе и тонкой отверткой.
Снимите заднее сиденье, чтобы получить доступ к люку, ведущему нас к топливному модулю.
Открутите два крепежа, удерживающих крышку люка.
Отключите электро разъем от модуля.
С помощью ключа на 17 открутите топливопроводы, которые подключены к насосу. Делайте это аккуратно, чтобы не потерять уплотнительное кольцо. Затем отведите патрубки в сторону, дабы они вам не мешали.
С помощью головки на 7 миллиметров нужно открутить 8 крепежных гаек. Они держат прижимную пластину, удерживающую весь модуль.
Вынимайте его аккуратно через отверстие в топливном баке, но перед этим не забудьте освободить поплавок датчика уровня топлива.
Если имеется новый модуль, устанавливайте его точно в обратной последовательности.
Если же замене подлежит только один из элементов, тогда придется разобрать топливный модуль на элементы.
С разборкой модуля проблем не возникнет даже у новичка, поскольку разбирается узел на элементы достаточно легко.
Выполните процедуру обратной сборки, залейте топливо и проверьте систему в работе.

Процесс замены

Обратите внимание на тип установленного насоса. На помпах нового образца система крепления несколько другая

Потому для работы вам потребуется трещотка и головка на 10 миллиметров. С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе.

Серьезных проблем процедура по замене топливной помпы вызывать не должна. Но все же будьте внимательными, аккуратными и последовательными. Вы работаете с топливом, а потому должны соблюдать все меры безопасности.

Неисправности

Основные признаки того, что топливный насос не качает, следующие:

силовая установка не работает;
при включении зажигания не слышен шум работы насоса;
если двигатель работает – то периодически происходят перебои;
автомобиль передвигается рывками.

Таким образом проверить, работает ли он, довольно просто: включают зажигание и прислушиваются. Характерный звук покажет, что он исправен. Слушать необходимо в районе заднего сиденья, ведь именно там находится бензобак.

Наиболее частые поломки:

перегорание предохранителя;
отказ реле;
неправильное или ненадежное подключение массы;
загрязнение клемм;
поломка электрического привода.

Следует, впрочем, признать, что последнее происходит очень нечасто. Благодаря тому, что этот узел хорошо охлаждается, перегрев ему не страшен.

Чаще всего отказывает гидронагнетатель шиберный центробежный, находящийся в самом насосе. Виной тому становится обычно низкое качество топлива и его высокая загрязненность посторонними веществами. Они в данном случае действуют как абразив и истачивают рабочие поверхности, в связи с чем нарушается плотность прилегания и, соответственно, падает эффективность.

Чем сильнее насос изношен, тем громче он работает и хуже качает. При необходимости проблема устраняется заменой всего узла, включающего в себя как электромотор, так и собственно насос.

Если перегорел предохранитель – его меняют на новый.

Реле выходит из строя по следующим причинам:

усталость материалов;
неправильная установка;
низкое качество изготовления.

Ненадежное крепление массы приводит в регулярной потере контакта. Неправильное подключение вообще не позволит запустить насос.

Как заменить бензонасос, он же топливный насос на ВАЗ 2114?

Есть два способа снижения давления в системе, первый способ да даже скорее всего не способ а просто стечение времени, то есть если автомобиль простоит на одном месте не заводясь примерно 2-3 часа и выше, то давление в системе топлива снизится и в связи с этим при отсоединении топливопроводов уже не будет брызгать на вас сильная струя топлива из них.

Второй способ тоже очень простой, для осуществления этого способа сперва разыщите в своём автомобиле диагностическую колодку, в которой располагается всего три предохранителя, один из которых предохранитель бензонасоса (Он указан под f3), так вот снимите данный предохранитель и после чего заведите машину, и дайте ей поработать некоторое время пока она не заглохнет, а после того как она заглохнет установите данный предохранитель на своё место и перейдите к снятию бензонасоса!

Есть ещё один заключительный способ при помощи которого тоже можно стравить давление из системы.

Снятие:

1) В самом начале операции отсоедините клему «-» от вывода аккумуляторной батареи.

2) Затем поднимите нижнюю подушку заднего сиденья, разыскав для этого язычок благодаря которому и можно поднять её.

3) После того как сиденье у вас будет откинуто, разыщите под ним люк бензонасоса, который вам нужно будет снять отвернув для этого две гайки его крепления.

4) Далее возьмите одной рукой за колодку проводов, а другой за разъём и вследствие чего разъедините их между собой отогнув для этого боковой фиксатор который их крепит. (Фиксатор крепления указан стрелкой)

5) Следом отверните две гайки которые крепят топливопровод или топливные трубки (кому как удобнее) к насосу, а после отворачивания аккуратно отсоедините данные трубки от него.

6) Теперь когда топливопроводные трубки будут отсоединены, тогда возьмите в руки гаечный ключи или удлинитель с головкой, и с его помощью отверните все гайки которые крепят топливный насос к кузову автомобиля.

7) Когда гайки будут откручены, подденьте прижимное кольцо аккуратно отвёрткой и после чего снимите его и отложите в сторонку.

После чего извлеките двумя руками топливный насос из бака автомобиля.

9) И в завершение после снятия бензонасоса, снимите резиновое уплотнительное кольцо со всех шпилек.

Установка: Установка нового насоса, происходит в обратном порядке снятию.

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться:
1. Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
2. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.
Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.

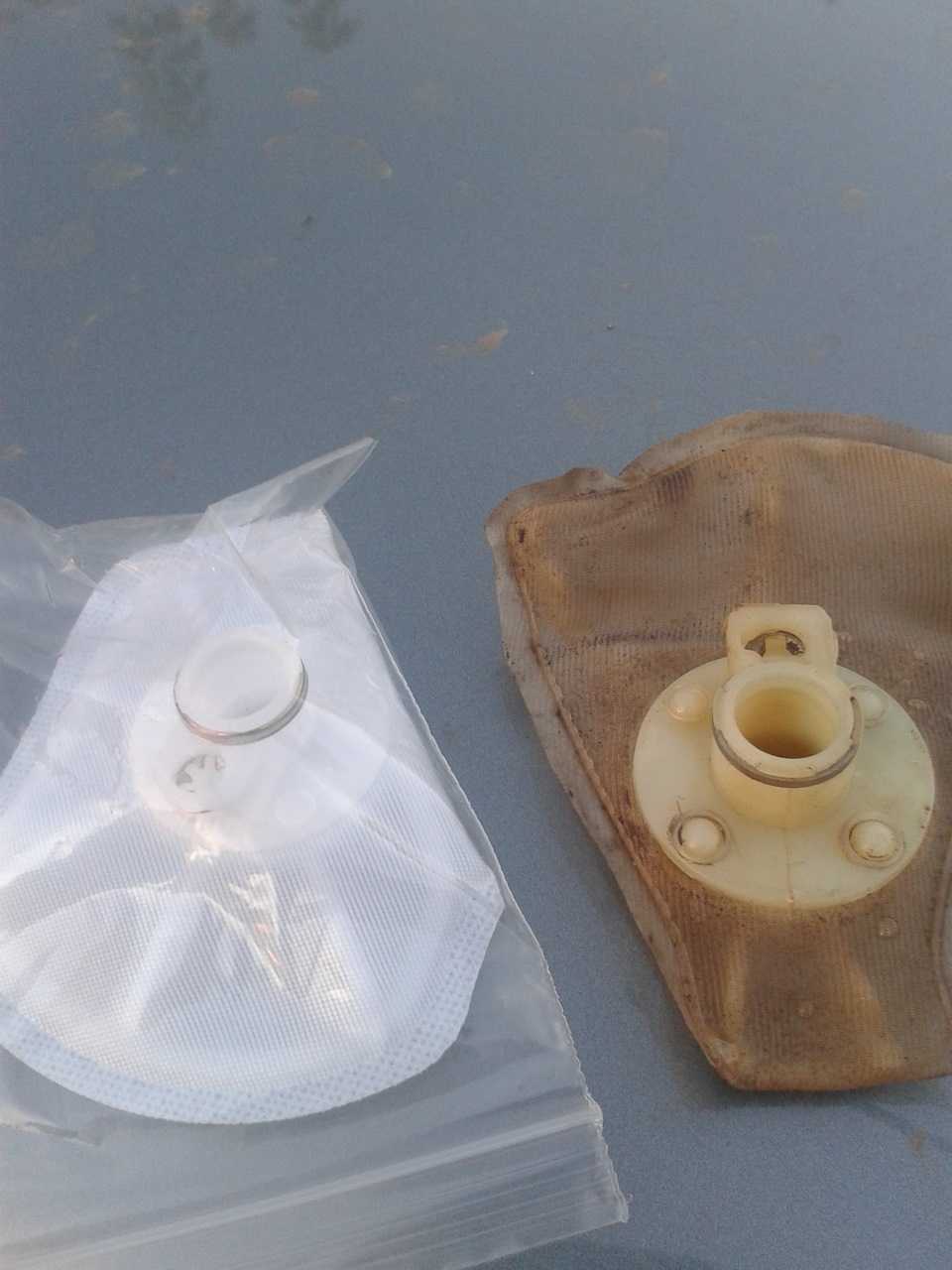

Новый и старый фильтр грубой очистки

Многие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

Внешний разъём отключён;
Завести мотор нельзя, хотя бортсеть не обесточена;
Лучше, если бак будет заполнен меньше, чем на 50%.

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо. До внутреннего разъёма осталось совсем чуть-чуть. Получив доступ к внутреннему разъёму, надо почистить его контакты.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

манометр (можно шинный с пределом измерения 5–7 кПа);
шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
два хомута для шланга соответствующего диаметра;
крестообразная отвёртка;
ниппельный колпачок;
сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.

При выкручивании золотника из штуцера может брызнуть топливо

На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.

Соедините манометр со штуцером при помощи шланга и хомутов

Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3.Если давление заметно выше — насос неисправен.

Причины замены сетки бензонасоса

Основная причина — некачественный бензин либо присадки, которые добавляются в него с различными целями: от «промывающих инжектор» до увеличения октанового числа. В жаркую летнюю погоду эти вещества выкристаллизовываются на сетке, забивая её.

Признаки загрязнения сеточки:

плавают обороты холостого хода;
авто периодически глохнет при резком бросании педали газа;
рывки при движении, плохая приемистость — машина «тупит», медленно ускоряется, особенно заметно при движении за городом;
при резком нажатии акселератора двигатель «захлебывается», не работает выше средних или малых оборотов, невозможно набрать скорость;
плохо или не заводится вообще, но «схватывает» (последняя стадия «заболевания»).

Сбои проявляются не все сразу, а развиваются постепенно или наступают внезапно после обычной стоянки.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов.

Как правило, все они имеются у большинства автовладельцев:

крестовая отвёртка;
плоская отвёртка;
рожковый ключ на 17;
головку на 7;
удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

Открыть капот и отсоединить клемму «минус» от аккумулятора.
Поднять подушку заднего сидения в салоне автомобиля.
Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.
Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.
Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.
Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.
После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.
Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Источники

Если всё проверили, а бензонасос не работает — артикулы

В общем виде артикул насоса для двигателей ВАЗ-2112 выглядит так: 21102-1139009-XX. Вместо букв XX идут цифры, например 02 или 03. Они означают завод-изготовитель.

Модули разных заводов – не взаимозаменяемы!

В них отличается сопротивление резистора ДУТ. Впрочем, датчик ДУТ при замене можно позаимствовать из «старого» модуля. Так обычно и делают.

До апреля 2002 года использовались артикулы вида 2112-1139009. Почти каждый модуль, доступный для покупки, содержит встроенный регулятор давления. Исключения встречаются тоже – KSZC-A243, например. Смысл – в следующем:

На всех ДВС с объёмом 1,5 л установлена рампа с «внешним» регулятором (2112-1160010);
Для двигателя 21124 или 21114 нужен встроенный регулятор.

Совместно с моторами объёмом 1,5 л можно использовать любой модуль – как со встроенным регулятором, так и без.

Видео обзор по замене сеточки бензонасоса на ВАЗ 2114 и 2115

На данном примере конструкция наиболее понятная и простая, поэтому и проблем с данным видом ремонта практически не возникало. Есть и другого типа насосы, которые отличаются по своему устройству, и там все будет немного иначе.

Стоит иметь ввиду, что новую сетку стоит покупать только тогда, когда вы знаете наверняка, как установлена на вашем автомобиле. Цена данной детали обычно составляет не более 50-100 рублей, поэтому не стоит затягивать с данной процедурой и периодически выполнять ее, чтобы избежать засорения топливной системы.

Также стоит отметить тот факт, что при снятии бензонасоса внимательно осмотрите внутреннее состояние бака, и при необходимости хорошенько его почистите или промойте, чтобы избавиться от посторонних частиц и образований.

Распространённые ошибки

Пользоваться нашей инструкцией можно в одном случае: когда не работает бензонасос, а другие системы исправны. Иногда мотор не заводится по нескольким причинам сразу. И тогда снижать давление надо так: ждут 5-6 часов, при этом зажигание не включают.

Узнать о наличии давления можно стандартным способом:

Открывают капот;
На топливной рампе находится штуцер, закрытый пластиковым колпачком. Его отворачивают (фото 1);
Колпачком от ниппеля (фото 2) можно будет выкрутить заглушку штуцера

Это действие выполняют осторожно: остаточное давление никуда не исчезло.

Даже если бензин начнёт бить фонтаном, не пытайтесь завернуть штуцер сразу. Пусть давление немного понизится. Диагностический штуцер и заглушкаПытаться чинить бензонасос – это похвально.

Можно будет поменять его сеточку. Но причиной неполадок может быть и засорённый фильтр тонкой очистки.Сменный фильтр («банка» 2112-1117010) выходит из строя постепенно. На всех инжекторных авто, в том числе на ВАЗ-2112, бензонасос не перестанет работать даже при полностью засорённом фильтре. Топливо не прокачивается, но моторчик от этого не сгорает.

Инжекторный двигатель: коротко о бензонасосе

Эра карбюраторных двигателей внутреннего сгорания прошла. Во всяком случае, применительно к автомобилям. На смену им пришли более совершенные и современные инжекторные силовые агрегаты. Это принципиально изменило систему питания авто, но не отменило необходимости доставки топлива из бака к двигателю. Эта функция по-прежнему возлагается на насосы. В отличие от аналогичного узла в карбюраторном, бензонасос инжекторного двигателя имеет другую конструкцию, а значит иной принцип действия и свойственные только ему неисправности. Об этом и поговорим.

Инжекторный двигатель: конструкция насоса

Наверное, нет такого автолюбителя, который бы не знал устройство классического бензонасоса. И конечно все помнят, а кто – то, наверное, и до сих пор сталкивается, что установлен он непосредственно на двигателе. Это очень удобно, не нужно думать о дополнительном приводе, не нужна автономная система смазки. Но есть один существенный минус. Давление, которое способен создать механический бензонасос, недостаточно для корректной работы инжекторного двигателя.

Кроме того, в инжекторном двигателе бензонасос должен работать в строгом соответствии с командами, поступающими с электронного блока управления. Именно ЭБУ выбирает режим работы насоса, на основе анализа многих параметров. Реализовать такой алгоритм на шестернях практически невозможно. Вот почему в отличие от карбюраторного двигателя, бензонасос инжекторного не механический, а электрический. Кроме того, устанавливается он в топливном баке. Это позволило решить целый ряд проблем:

Существенно повысить производительность благодаря тому, что насос стал погружным;
Решить проблему охлаждения. Бензин имеет очень маленькое удельное сопротивление, то есть, практически является изолятором. Этим и воспользовались конструкторы. Обмотки электродвигателя находятся в бензине и охлаждаются им.
Снизить шумность. Это стало возможным опять-таки благодаря тому, что насос полностью погружен в топливо.

Теперь сам принцип работы инжекторного бензонасоса. Вообще конструктивно электрические насосы могут быть:

Последние встречаются наиболее часто, поэтому именно о них и следует поговорить подробнее.

Ключевым элементом центробежного насоса является крыльчатка, насаженная на вал электродвигателя. Она расположена в корпусе насоса, имеющем входное и выходное отверстие. При вращении крыльчатки возникает центробежная сила, которая прижимает бензин к корпусу и выталкивает его в выходное отверстие. В то же время в центре крыльчатки возникает вакуум, который заполняется через входное отверстие новой порцией бензина. Таким образом, происходит непрерывная подача топлива к форсункам инжекторного двигателя. Благодаря особой конструкции крыльчатки в топливопроводе образуется давление достаточное для их нормальной работы. Оно сохраняется и при не работающем насосе, благодаря обратному клапану. Именно поэтому, специалисты рекомендуют при любых работах с топливной магистралью, первым делом стравливать давление. Кто менял топливный фильтр, тот это знает. Вот в вкратце, и все, что касается механической части бензонасоса инжекторного двигателя.

Теперь немного о его электрической составляющей. Электромотор насоса питается от напряжения 12 В., а управление им идет, как уже упоминалось с контроллера двигателя. Казалось бы, вполне логичным, что именно с ЭБУ и подается питание на клеммы электродвигателя. Но нет. Его мощность, как минимум 60Вт., не позволяет сделать этого напрямую. Поэтому в цепь питания бензонасоса введено реле. Оно так и называется, реле бензонасоса (РБН). Именно на него подается питание с контроллера. Сработав, реле своими контактами замыкает цепь питания бензонасоса. Забегая вперед можно сказать, что именно реле является одной из основных причин неустойчивой работы бензонасоса, а в итоге и самого инжекторного двигателя. Но это тема отдельного разговора, а пока коротко подытожим. Итак:

Бензонасос инжекторного двигателя является электрическим, погружным и, чаще всего устанавливается в топливном баке;
Он имеет центробежную конструкцию и обеспечивает давление благодаря вращению крыльчатки;
Электродвигатель бензонасоса охлаждается непосредственно топливом;
Питание бензонасоса осуществляется постоянным напряжением 12 В.;
Управляет бензонасосом контроллер двигателя через РБН.

Самостоятельная замена сетки бензонасоса на ваз 2114. что и как нужно сделать
