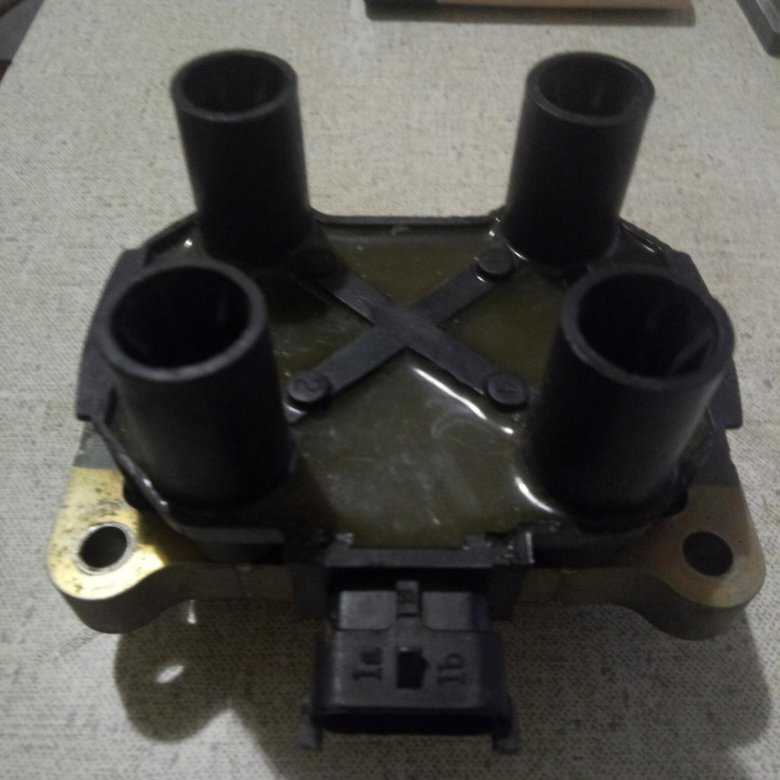

Модуль зажигания ваз 2114

Конструкция

Устроен модуль зажигания достаточно сложно, поскольку в нем объединяется техника и электрика. Девайс служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

• Раздельные;
• Блочные.

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

• Высоковольтные провода;
• Клеммы с низким напряжением;
• Вторичная и начальная обмотка;
• Сердечник.

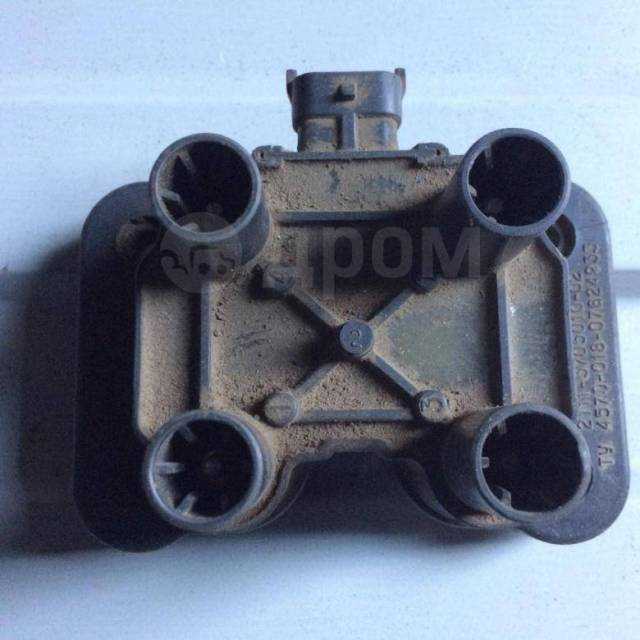

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник», который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Руководство по ремонту модуля зажигания

Итак, если вы в целом понимаете, что такое катушка и какие функции она выполняет, процедуру ремонта можно попробовать осуществить своими силами.

Для этого выполните следующие действия:

Для начала вам потребуются торцевые ключи на 10, 13 и 17, также подготовьте шестигранник на 5

Как показывает практика, в большинстве случаев основной проблемой в работе узла являются плохие контакты, так что соединению в первую очередь нужно уделить внимание. Проверните ключ в замке и попытайтесь завестись, при этом подергайте контакты

Если в их соединении есть проблемы, вы сразу же это почувствуете.
Затем силовой агрегат можно заглушить и демонтировать непосредственно сам модуль. Используя отвертку, открутите болты крепления корпуса, вам необходимо открыть узел.
Сделав это, вы сможете увидеть схему, поверх которой находится слой силикона — этот силикон необходимо убрать. Затем со всех высоковольтных контактов также следует убрать алюминий.
Следующий шаг — один из самых ответственных и сложный. Вам нужно будет подпаять к схеме новую проводку. Чтобы сделать это, в первую очередь произведите очистку поверхности коллектора от грязи и налета. После этого положите схему на плиту и прогрейте до двухсот градусов. Если есть специальный термометр для измерения высоких температур, он вам пригодится, если его нет — прогревайте «на глаз». В тот момент, когда температура приблизится к необходимой, плата может начать плохо пахнуть, это нормально. Теперь можно приступать к пайке. Конца контактов необходимо соединить с модулем и зафиксировать.
Далее, места контактов на модуле и схеме необходимо замазать, для этого используется лак для ногтей.
Остается только произвести сборку узла в обратной последовательности, установить его на место монтажа и запустить мотор. Когда вы будете уверены в том, что все функционирует должным образом, воспользуйтесь герметиком для более надежной фиксации механизма.

Что касается остальных компонентов узла, то их ремонт в домашних условиях произвести не удастся, их можно будет только заменить. Стоимость таких деталей сегодня не особо высокая — коммутатор стоит около двухсот рублей, цена на транзисторный элемент будет до 300 рублей.

Следует учитывать один момент — многие автомобилисты считают, что модуль и катушка зажигания — это одно и то же. Однако если смотреть на эти вещи с технической стороны, то это разные элементы. Кроме того, нужно отметить, что на автомобили ВАЗ 2114 с разными двигателями ставятся разные узлы. К примеру, на полутора литровый мотор старого образца ставится именно модуль, а на силовые агрегаты нового образца монтируются непосредственно катушки.

Извините, в настоящее время нет доступных опросов.

Руководство по обслуживанию

Чтобы работа электрики не доставляла хлопот, автовладелец должен как минимум разбираться в электросхеме ВАЗ. При появлении неисправностей в работе того или иного оборудования с помощью схемы можно узнать, в чем заключается проблема и где искать причину. В некоторых случаях проблема в работе тех или иных устройств решается путем переподключения штекера (если речь идет о плохом контакте устройства с электрсоетью).

На практике наши соотечественники часто сталкиваются с проблемами в работе реле — контактные ножки этих компонентов могут подгорать в результате скачков напряжения в электросети. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри. При необходимости их всегда можно зачистить железной щеткой или наждачкой.

Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы. В холодное время года АКБ разряжаются быстрее всего, это происходит из-за морозов, поэтому с наступлением зимы автовладельцы часто сталкиваются с проблемой запуска мотора по утрам. Если вы сомневаетесь в работоспособности батареи, можно попробовать протестировать ее с помощью мультиметра, для этого щупы тестера следует подключить к клеммам батареи. В идеале при заведенном двигателе напряжение аккумулятора должно составлять от 13.5 до 14 вольт. Если полученное значение меньше или больше, это свидетельствует о некорректной работе АКБ.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

Статья в тему: Как и чем замерить компрессию в двигателе ВАЗ 2114

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

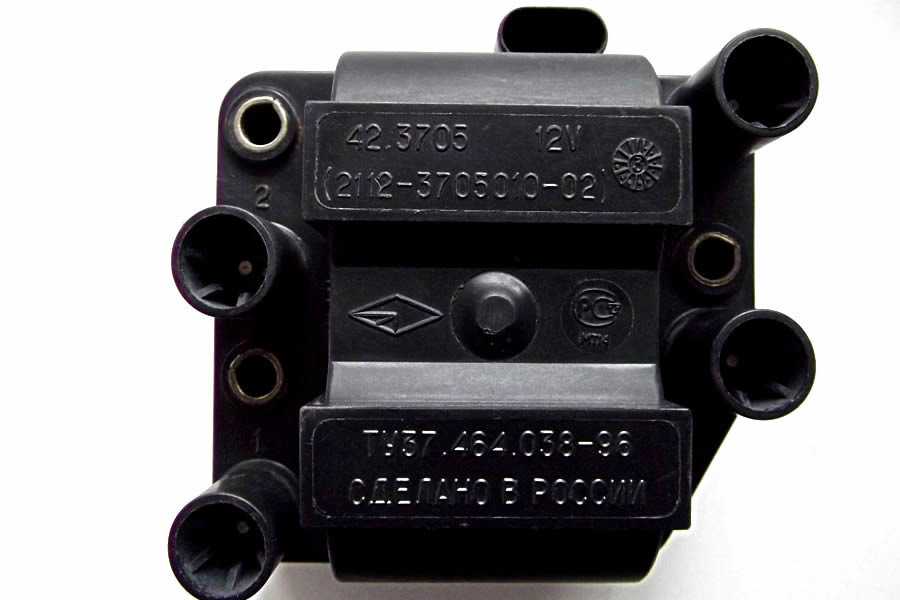

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 – это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства. Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает. 2. Периодически беспричинно пропадает тяга мотора. 3. Автомобиль очень медленно набирает обороты мотора при разгоне. 4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания.

Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать. 2. Торцевой ключ на десять. 3. Шестигранник.

Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

Основная информация о системе зажигания автомобиля марки ВАЗ 2114

Автомобиль марки ВАЗ 2114 создан на базе платформы ВАЗ 21093 и является ее усовершенствованной версией. Здесь появилось новое рулевое колесо, обновленная приборная панель, регулируемая рулевая колонка, новый отопитель и электростеклоподъемники. Изменения, связанные с отказом от карбюратора в конструкции автомобиля ВАЗ 2114 на инжекторном двигателе, стали происходить гораздо позже по сравнению с зарубежными производителями, но эти изменения оказались достаточно полезными.

На машинах с инжекторным двигателем подача топливной смеси осуществляется с помощью ЭБУ, через специальные форсунки

Скорее всего, все автовладельцы хоть раз сталкивались с проблемой, когда нет искры на высоковольтных проводах, но водитель слышит, как работает топливный насос, и обращает внимание на систему зажигания своего автомобиля. Одной из самых распространенных проблем с системой зажигания автомобиля является то, что на высоковольтных проводах просто нет искры

Во время работы машины электрические компоненты могут выйти из строя, и это может повлиять на работу:

• Приборы, а это не дает возможности управлять системой зажигания и другими узлами;
• Единство власти, что приводит к невозможности развития стандартной мощности;
• Приборы и механизм комфорта, включающий освещение, обогрев и электростеклоподъемники.

Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114:

• Уменьшить мощность автомобиля;
• Отказ при развитии мощности двигателя автомобиля;
• Неустойчивость на холостом ходу;
• Нарушение нормальной функции цилиндра.

Начинать искать причину отказа системы зажигания нужно с образования искры на высоковольтных проводах.

Процесс искрообразования

Если вы слышите работу топливного насоса, но искры на высоковольтных проводах нет, проверьте работу системы зажигания. Систему проверяют на наличие искры на высоковольтных линиях, и для этого используют специальное устройство, называемое искровым разрядником. Использование этого устройства считается более комфортным, поскольку в большинстве двигателей инжекторного типа используется статическое распределение зажигания с одновременной передачей высокого напряжения на две свечи.

Для проведения такой проверки необходимо подключить разрядник и провернуть двигатель с помощью стартера. Если искры появились только на одном из проводов, причина в пробое массы провода или выхода катушки. Иногда причиной может быть обрыв провода или обмотки, которая связана с модулем системы зажигания машины.

Обратите внимание, что поломка может произойти из-за обрыва линии высокого напряжения. В этом случае необходимо проверить высоковольтные провода на целостность, а сделать это можно, измерив уровень сопротивления самих проводов

Стандартное значение сопротивления проводов не должно быть более 200 кОм. Также стоит отметить, что между уровнями сопротивления проводов не должно быть большой разницы.

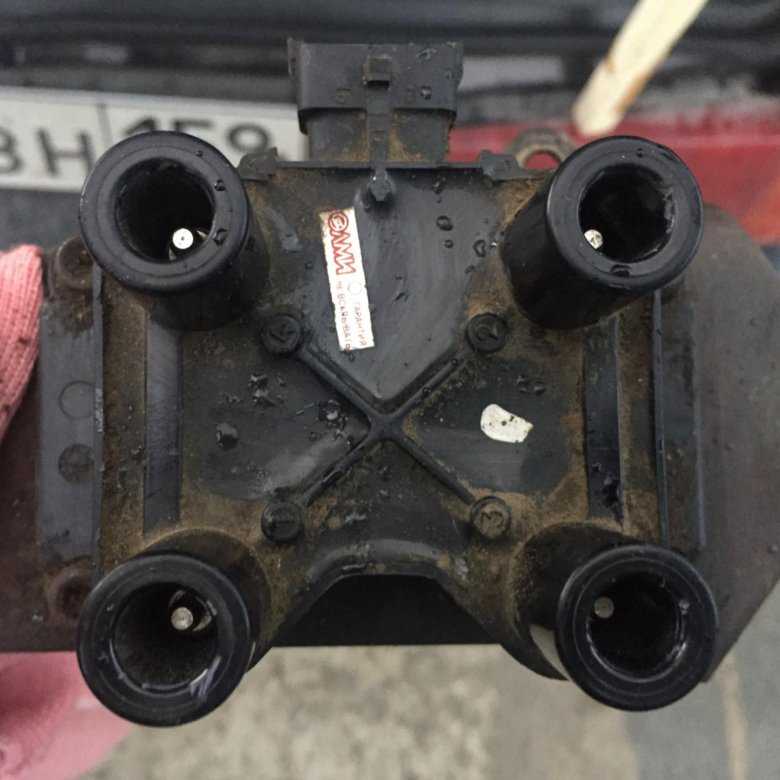

Модуль зажигания на автомобиле ВАЗ 2114

Если разряд искр с высоковольтных проводов всегда был стабильным, это говорит о том, что причина неисправностей инжекторного двигателя кроется в свечах зажигания.

Если искры нет, причина неисправности может крыться в первичной цепи, идущей от генератора к катушке зажигания. Чаще всего причиной является неисправность модуля зажигания, и самый простой способ определить, причина это или нет – установить точно исправный блок. То есть, если после замены появились искры, проблема была в модуле зажигания, а ремонт в мануале не указан.

Алгоритм снятия и установки модуля зажигания ВАЗ 2114 инжектор:

1. Отсоедините отрицательную клемму аккумулятора или используйте заземлитель;
2. Снимаем наконечник со всех свечей;
3. Отгибаем замок, отсоединяем колодку низковольтной проводки к модулю;
4. Отсоедините высоковольтные провода от разъемов модуля;
5. Ключом на 13 откручиваем 2 болта крепления картера двигателя к двигателю;
6. Откручиваем третий болт вместе с головкой при помощи ключа на 17;
7. Снимаем модуль вместе с кронштейном;
8. Откручиваем болты, которые крепят модуль к кронштейну. Их размещают под шестигранником;
9. Установка производится в обратном порядке.

Если искры все же не начали образовываться, весьма вероятно, что причина кроется в контроллере или проводах, соединяющих модуль и катушку зажигания. В этом случае нужно проверить наличие искры на всех цилиндрах по очереди, и если нет искры на какой-либо катушке, заменить ее на ближайшую. Если после замены катушки появляется еще одна искра, причина в неисправности катушки, в противном случае обрыв контроллера или проводки.

Демонтаж неисправного замка

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

1. Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
2. Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
3. Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
4. Далее снимает скобу с колонки;
5. Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
6. Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.

ЗЗ играет важную роль в СЗ автомобиля, как для мотора с 8 кл, так и 16 кл. Он задействован при работе стартера, благодаря ему включается освещение, поворотники, работают стеклоподъемники.

Схема ЗЗ ВАЗ 2115

Замена или ремонт замка зажигания ВАЗ 2115 может потребоваться в случае если:

• потеряны или поломаны ключи;
• поврежден замок при попытке угона;
• неисправна личинка ЗЗ;
• не работает контактная группа.

Замок зажигания ВАЗ 2115

Процедура замены состоит из этапов:

1. Отключается питание авто отсоединением клеммы «минус» от АКБ.
2. Снимаемся руль.
3. Далее нужно снять подрулевые переключатели.
4. Затем нужно ослабить болты крепления хомута, удерживающего ЗЗ на рулевой колонке. Если головки срезаны, болты следует аккуратно выбить с помощью молотка и тонкого зубила.
5. Теперь необходимо отсоединить жгут проводов.
6. Далее нужно вывернуть полностью болты из корпуса ЗЗ и можно его снимать.
7. На место старого ЗЗ устанавливается новое устройство.
8. Сборка осуществляется в обратном порядке.

Замок зажигания в сборе

Так, автомобиль может, не заводится, а ключ попросту не поворачиваться. Но, замена замка зажигания довольно простой и легкий процесс, который не займет много времени.

Рассмотрим, последовательность действий направленные на замену замка зажигания автомобиля:

1. Демонтируем «клемму-минус» с АКБ.
2. Дальше, необходимо снять рулевое колесо.
3. Снимаем накладку с руля, а затем выкручиваем панель рулевого колеса.

Демонтируем накладку рулевого колеса

Откручиваем накладку

Проводим демонтаж накладки рулевого колеса

Откручиваем гайку крепления руля и сбиваем его из шлицов. Откручиваем гайку крепления рулевого колеса
Вынимаем рулевое колесо.

Сбиваем руль со шлицов

Демонтируем рулевое колесо

Отсоединяем электрическую часть, разъем проводов замка зажигания. Отключаем проводку
Сбиваем крепления болтов замка. Сбиваем заклёпки. Проблем возникнуть не должно.
Откручиваем крепящие болты и снимаем замок. Снимаем замок зажигания
Устанавливаем новые элемент. Устанавливаем новый замок
Подключаем колодку проводов.
Проводим тест, запускается ли мотор с ключа. Если нет, то необходимо найти неисправности. Перед окончательной сборкой рулевого кожуха — обязательно тестируем работу замка зажигания

Search

2-я Самара была первой машиной посередине переднего привода от ВАЗа с системой впрыска в начале. Первые экземпляры ВАЗ-2114 все еще продавались с восьмиполюсным двигателем и бесконтактной системой зажигания, а последующие двигатели уже имели 100% электрическую систему с теми же 8 клапанами. Перед установкой зажигания необходимо выяснить, какая система установлена ​​на двигателе, что мы будем делать на данный момент.

Вычислить тип системы зажигания на ВАЗ-2114 довольно просто — если установлен переключатель, аналог замка зажигания контактного зажигания, это означает, что система бесконтактная, но с распределителем-распределителем. В этом случае время зажигания устанавливается путем поворота распределителя до определенной степени.. Точность регулировки зависит от опыта мастера, а также от используемого оборудования. Однако такая система позволит вам гибко и точно настроить зажигание с помощью стробоскопа.

В большинстве двигателей, которые были установлены на 2-й Самаре и десятом ВАЗе, система зажигания бесконтактная электрическая. Распределителя нет, так как момент зажигания контролируется автоматически в режиме реального времени и только с помощью системы управления двигателем, электроникой. Система не требует обслуживания, и ее схема показана на фото ниже.

Как видно из схемы, которая реализована в восьмиклапанных форсунках, для правильной работы системы зажигания электрического блока управления двигателем необходимо подавать соответствующую информацию от датчиков. Основным датчиком системы является датчик положения коленчатого вала. Он расположен слева на выходе из блока цилиндров рядом со шкивом привода генератора, если смотреть на конец коленчатого вала.

You may also like

Шкив коленчатого вала имеет привод главного редуктора, который генерирует электрические колебания, а датчик преобразует их в импульс, этот импульс подается на компьютер. Блок управления, начиная с положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленчатого вала устанавливает момент впрыска топлива, поэтому сначала мы будем следить за его состоянием.

Снимите крышку времени

Схема сигнала от датчика коленчатого вала: 1 — главный диск коленчатого вала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленвала; 4 — выходной сигнал датчика положения коленчатого вала

Совместите метку маховика с меткой на корпусе маховика

Следим за совпадением меток на шкиве масляного насоса и оттока на блоке цилиндров

Контролируем совпадение меток на приводном шкиве распредвала и крышке ремня ГРМ

Если три метки совпадают, это означает, что поршни первого и четвертого цилиндров находятся в верхней мертвой точке в этой точке. Именно тогда зазор между зубьями основного диска должен совпадать с приливом на блоке цилиндров, а 20-й зуб от зазора должен совпадать с датчиком положения коленвала. Именно тогда датчик пульсирует блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Как видно из приведенной выше схемы, система зажигания состоит из цепей высокого и низкого напряжения. В связи с этим есть несколько вещей, которые необходимо знать при проверке вашей системы.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора»).

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание! Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка: Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

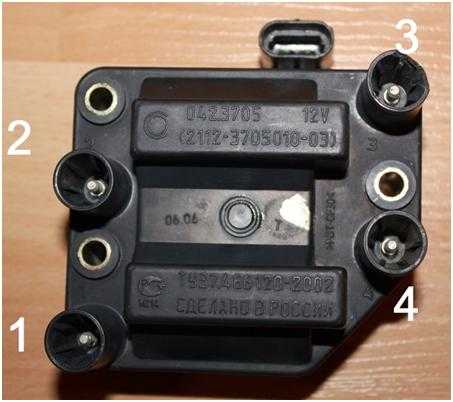

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание! Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод – к первому выводу», «второй провод – к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник», который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Что дает чип-тюнинг

Чип-тюнинг — это изменение базовых настроек электронного блока управления на более современные (а значит — и совершенные). Выполняется подобная прошивка ваз 2114 без какого-либо физического вмешательства в ЭБУ, только методами программирования.

Благодаря ее выполнению можно получить:

• прибавку мощности двигателя до 25%;
• прибавку крутящего момента до 15%;
• снижение расхода топлива до 12%;
• снижение токсичности выхлопов;
• облегчение старта двигателя «на холодную».

Чип-тюнинг ваз 2114

Как можно из этого видеть, прошивка мозгов ваз 2114 — крайней желательная и даже — экономически выгодная для владельца автомашины процедура.
