Замена замка зажигания на ВАЗ-2112

Замена всего узла займёт от силы час-полтора, а цена нового замка зажигания на ВАЗ-2112 в пределах 1 000 рублей.

Иногда можно сэкономить и поменять только контактную группу. Тогда замена своими руками и покупка отдельно контактной группы обойдётся в триста рублей от силы.

Снятие

О причинах поломки замка и возможных неисправностях можно говорить долго, но если стоит задача снять замок, то это можно сделать за полчаса, если следовать довольно простому алгоритму действий, но для начала стоит прислушаться к простому совету:

любые работы с электричеством требуют обязательного отключения аккумулятора. Первое правило безопасности — снять минусовую клемму с АКБ или же отключить тумблер массы, если таковой есть.

Только после этого можно приступать к работе. И ещё — очень не помешает организовать приличное освещение. Работа в районе рулевой колонки всегда связана с теснотой и недостатком света. Потратив несколько минут на организацию хорошего освещения, мы сэкономим кучу времени и нервов во время работы.

Кроме штатного набора ключей и отвёрток в работе пригодится молоток и зубило. Лучше найти два молотка для компенсации ударного усилия, а пока снимаем замок в таком порядке:

Для доступа к замку зажигания будет необходимо снять декоративный пластиковый кожух, а делать это удобнее при опущенной до упора рулевой колонке. Рычаг механизма регулировки находится прямо под рулём.
Теперь можно снимать кожух, а для этого нужна отвёртка с крестовым шлицом. Выкручиваем все саморезы, аккуратно демонтируем пластиковый кожух.
После удаления кожуха открывается доступ к проводке. В первую очередь нужно отключить контактную колодку контактной группы замка зажигания.
С целью защиты от угона, сам корпус замка крепится к рулевому валу стальным хомутом. При установке, как правило, болты обламываются, поэтому по-человечески их открутить не получится. Вот для этого нам и понадобится молоток и зубило. Замок прикручен не болтами, а шпильками. Скорее всего это сделано в противоугонных целях. И, если Ваш новый замок оснащен именно болтами, то не пугайтесь, современные угонщики просто проворачивают личинку.
Теперь придётся попадать острым зубилом прямо по шляпкам болтов, причём наносить удары нужно по направлению против часовой стрелки. Лучше, если в этот момент помощник поддержит второй молоток с противоположной стороны рулевого вала. Таким образом удастся избежать лишних вибраций и лишней ненужной нагрузки на рулевую колонку.
После нескольких ударов зубилом болты должны поддаться и начать выкручиваться. Теперь их можно подцепить плоскогубцами, круглогубцами или подобным инструментом.

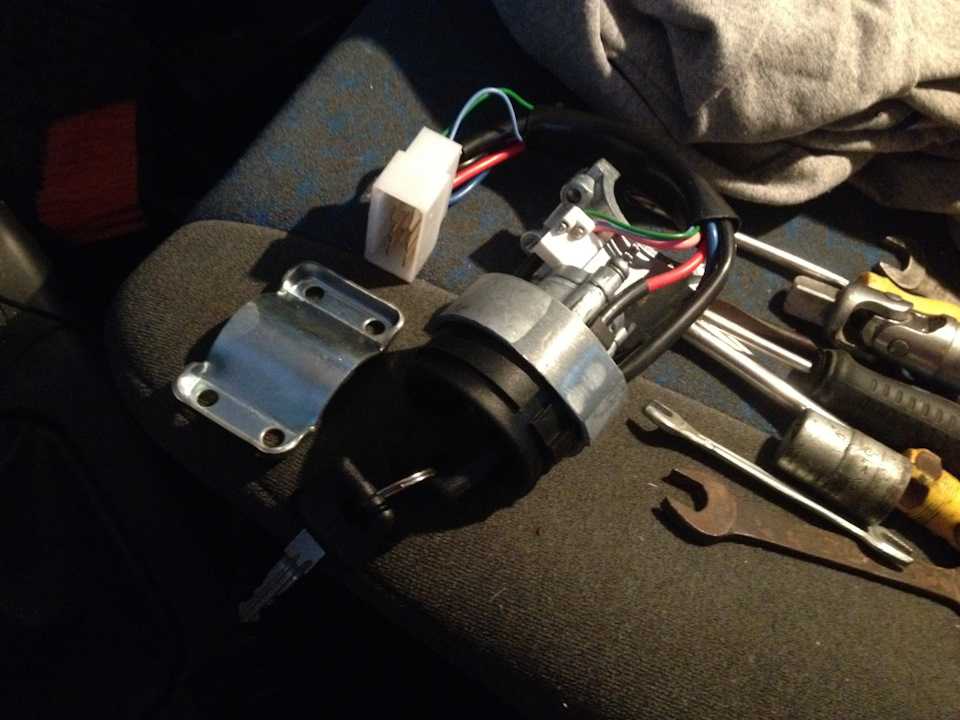

Как только болты выкручены, замок зажигания в сборе можно снимать с рулевой колонки для ремонта, диагностики или полной замены.

Установка нового замка зажигания

Независимо от того, ставим мы новый замок или же отремонтированный старый, придётся покупать четыре хитрых болта со срывающимися головками.

Конечно, можно установить и простые болты, но так мы значительно упростим жизнь угонщику, если он позарится на наш автомобиль. Если мы установим правильные одноразовые болты, то просто так открутить замок у него не получится, вспомните, сколько шума мы наделали, пока выбивали болты.

В остальном процесс установки нового замка зажигания на автомобили ВАЗ десятого семейства достаточно прост:

Устанавливаем корпус замка с контактной группой в сборе на рулевой вал и прижимаем его планкой. Наживляем болты.
Накидным ключом или головкой с воротком закручиваем болты до упора.
Перед тем, как отламывать головки, необходимо отрегулировать положение рулевого колеса так, чтобы рулевой вал фиксировался в положении ключа в замке против метки «I». Если этого не происходит, руль вращается свободно и вал не блокируется, необходимо выставить замок таким образом, чтобы защёлка зашла в паз на валу.
После окончательного закрепления на валу головки должны отломаться. По крайней мере, этого нужно от них добиться.
Ещё раз проверяем работоспособность механизма блокировки, подсоединяем контактную колодку, подключаем минусовую клемму АКБ и проверяем работоспособность замка зажигания в сборе. Если все в порядке, можно устанавливать декоративный кожух.

разборка замка зажигания ваз 2110

Соединительное звено целого организма

Бытует ошибочное мнение у большинства автовладельцев, что главное в машине это мотор, трансмиссия, шасси. Кто-то спросит, а почему ошибочное? Необходимо рассматривать машину как единый, целый организм. А все узлы, агрегаты исключительно как составляющие звенья.

К примеру, поломка системы запуска приведет к тому, что транспорт остановится и не сможет продолжить движение. Требуется оперативная починка. Как удачно подобран пример — тема сегодняшней статьи. А, впрочем, читателю соглашаться или нет с моим высказыванием, решать индивидуально.

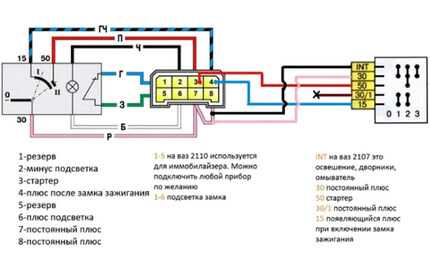

Расположение и схема платы

У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:

Микровыключатель ключа;
Напряжение непосредственно от аккумулятора;
Резервное гнездо для подключения иных приборов на усмотрение водителя.

Несмотря на то, продаются замки старого и нового образца, с подсветкой и без, строение сердцевины и контактной платы абсолютно идентичны. Когда схема подключения проводов не совпадает, внимательно смотрите инструкцию по эксплуатации.

Признаки неисправности

После запуска мотора, автоключ не возвращается в позицию «II». Это свидетельствует о том, что личинка замка зажигания уже сильно изношенна, слабость возвратной пружины, сопротивление снизилось. В этот момент стартер и мотор работают одновременно, что губительно для обоих узлов автомобиля. Систематические подобные «запуски» приведут к тому, что владельцу придется покупать новые «щетки» на стартер, хуже когда стартер целиком. А это не из дешевых удовольствий. Ремонт пружины не проводится, поэтому покупка новой обязательна.

Пути решения

Водители без опыта, как показывает практика, при первой же поломке, бегут на СТО, авторынки для покупки нового замка зажигания, отдавая свои кровные деньги. Мой совет, не спешите этого делать. Возможно, причина вовсе пустяковая, не стоит таких растрат. Своими руками замена займет не более 5 минут. Если не уверенны, обратитесь к высококвалифицированному электрику на СТО для проведения диагностики, выявления неисправности. Имея навыки, разберите замок и устраните поломку. Замок от Приоры похож по конструкции с младшими и старшими моделями, к примеру, на ВАЗ 2107, и на ВАЗ 2114 аналогично строение.

Как заменить и разобрать?

Для тех, кто неуверен, можно использовать руководство по эксплуатации авто, где подробно описан тот или иной узел, схема подключения, сборки, приложены фото.Согласитесь, что разница в цене существенная, то ли покупать замок целиком, то ли только сердцевину.

Рекомендация: хорошего качества запчасти, комплектующие у Димитровградского автоагрегатного завода (ДААЗ). Приобретайте, не пожалеете. Интернет магазин поможет оперативно купить деталь напрямую от производителя. Для выбора той или иной марки, обязательно прочтите отзывы покупателей, просмотрите видео уроки.

Главное при запуске автомобиля использовать родной ключ, который «идет» с завода. Так как иммобилайзер, это своеобразное противоугонное средство, которое не даст запуск двигателю.Электроцепь выведена на сигнализацию авто или центральный замок.

Этапы проверки работы замка зажигания ВАЗ 2110

При обстоятельствах, когда в автомобиле заедает замок или не происходит запуск в действие стартер, у автолюбителей новичков возникает вопрос, какую неисправность нужно устранить.

Для решения этого вопроса нужно провести ряд манипуляций:

Снять провод с «минусового» зажима аккумулятора.
Снять пластмассовую защиту с руля. Сделать это проще всего с помощью крестовидной отвёртки.
Вытащить разъём замка.
Мультиметром измерять силу тока в проводах при разной диспозиции ключа.
Во время нахождения ключа у маркировки «Выключен» ток присутствует лишь на восьмом и тридцатом контакте.
«Зажигание» приводит в действие фары, повороты и другие вспомогательные механизмы.
«Стартер» направляет ток в устройства связанные с двигателем.
«Блокировка» приводит самопуск в работу.
Для проверки работы подсветки нужно подать ток силой двенадцать вольт на второй и шестой контакты. Если лампа загорится, то все в порядке, в случае отсутствия света произошёл разрыв электрической цепи. К тому же стоит проверить и лампу, возможно её нужно заменить, так как она перегорела.
Замена всех контактов происходит если контакты 50, 30 и 15 неисправны. При проверке этого процесса, если возникают сложности в работе то нужен ремонт замка или же замена гнезда.

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Фото инструкция по замене личинок

После того, как обшивка двери снята необходимо при помощи плоской отвертки отсоединить тягу от личинки. Вставляем между ними отвертку:

И слегка проворачиваем ее по кругу, чтобы отсоединить тягу от цилиндра:

После этого берем плоскую отвертку и с ее помощью поддеваем металлическую пластину-фиксатор. Наглядно это показано на фото ниже:

И окончательно вытаскиваем ее при помощи плоскогубцев:

Теперь с наружной стороны двери можно без проблем вынимать всю конструкцию личинки замка в сборе, как это наглядно показано на фотографии ниже.

Вот и вся работа. Установка личинки происходит в обратной последовательности.

Цена комплекта личинок вместе с замком багажника составляет порядка 550 рублей за все. Лучше конечно, менять все, чтобы не носить с собой огромную связку ключей.

В результате неисправности наружного или внутреннего замка двери на автомобилях ВАЗ 2110-2112, могут возникнуть проблемы как с открыванием, так и с закрываем дверей машины. Замки менять — это не самое приятное занятие, особенно это касается внутреннего, но все же ниже я опишу эту процедуру.

Если рассматривать конкретно эту процедуру, то можно вполне обойтись одной крестовой отверткой. У меня под рукой мощной отвертки не оказалось, поэтому я воспользовался битой и держателем в воротком.

Итак, чтобы показать весь процесс замены наиболее наглядно, я решил снять видео ролик по выполнению данной работы.

Ремонт

Замок в сборе не слишком дорог, но большую часть его неисправностей можно исправить. Просто поменяйте вышедшие из строя детали. Ремонтные работы не займут у вас много времени и сил.

Для замены контактной группы, следует отжать защелки, после чего эта часть начинки просто вывалится из корпуса. На ее место устанавливается новая группа. Перепутать стороны для установки невозможно. По-другому деталь просто не встанет на место. Для профилактики проблем с контактной группой необходимо раз в несколько месяцев смазывать выводы специальной смазкой. Это уменьшит образование окислов.

При неисправности личинки ее необходимо заменить. Для этого, снимаем защитную пластинку с лицевой стороны детали. Сделать это можно с помощью шлицевой отвертки. После чего, все той же отверткой поддевается личинка

и извлекается. Остается только вставить на место новую. Чтобы продлить срок службы этой детали, рекомендуется периодически впрыскивать в нее проникающую смазку.

При отказе микровыключателя, нужно выкрутить из корпуса 3 винта. Снять стержень, и отжать фиксатор. После этого микровыключатель снимается, а на его место ставится исправный. Сборка производится в обратном порядке. Замена

лампы подсветки является самым простым делом. Для этого, достаточно снять с нее питающий разъем. Пассатижами вытаскивается сама лампа.

Заключение. Поломка замка зажигания не относится к серьезным неисправностям. Справиться с такой работой, как замена замка зажигания на ВАЗ 2110 и 2112, сможет каждый

При этом, очень важно учитывать некоторые нюансы этого ремонта. Иначе, он может несколько затянуться

Также имеется смысл просто заменять неисправную деталь замка, не тратясь на новый.

READ Как снять передний бампер Audi а6 с5

Полная замена замка

Умельцы, которые знают, как поменять замок зажигания на ВАЗ 2110 своими руками, давно поняли, что этот процесс значительно легче, чем заниматься заменой отдельных деталей конструкции.

После отсоединения аккумуляторной батареи, снятия рулевого кожуха и откручивания болтов, идет отсоединение штекера и выемка замка. На этом операция по удалению старого узла заканчивается. На его место устанавливается новое изделие.

Если остались вопросы как поменять замок зажигания на ВАЗ 2110 своими руками, рекомендую ознакомиться с этим

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Замок зажигания ВАЗ 2110, как и замки зажигания на других автомобилях, является одним из ключевых элементов в работе силового агрегата. Без этого узла водитель не сможет включить зажигание и запустить двигатель. И в том случае если возникают проблемы с замком зажигания ВАЗ 2110, вы попросту не сможете тронуться с места. Однако возникновение такой поломки не всегда влечет за собой замену сломавшейся детали.

Видео обзор замка зажигания ВАЗ 2110

https://youtube.com/watch?v=l4Rzm0dQHJg

Вдогонку к представленном обзору предлагаем ознакомиться с номером замка зажигания ВАЗ 2110 по каталогу ВАЗ 2110-3704005 или KZ-881, а также его в розничной сети составляет примерно $ 25

Что делать если замок зажигания ВАЗ 2110 не работает

Чтобы выявить неисправность или найти причины, по которым замок зажимания не работает необходимо снять пластиковый кожух рулевой колонки, чтобы добраться к контактным колодкам, с помощью которых выполняется его подключение к электропроводке автомобиля. После этого, необходимо омметром проверить сопротивление, на контактах устанавливая ключ в положениях 1, 2 и 3. В ходе измерения в этих положениях сопротивление на контактах должно ровняться нулю.

Таблица расположения контактов на колодке замка зажигания ВАЗ 2110

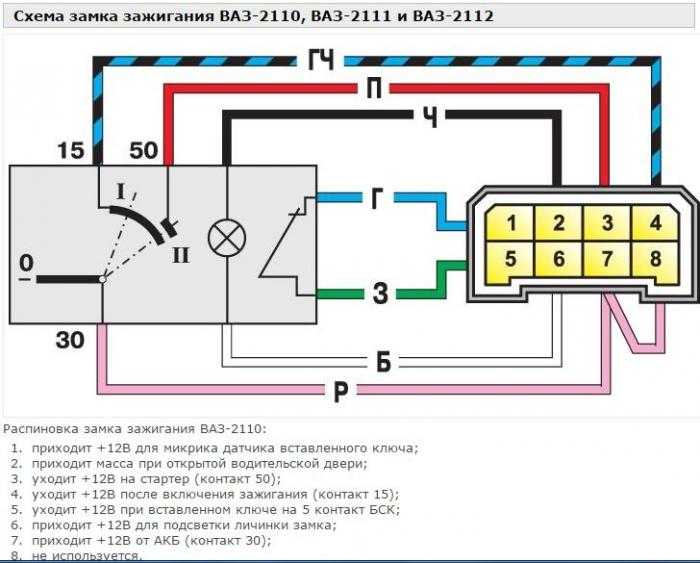

Электрическая схема замка зажигания ВАЗ 2110

Замок зажигания ВАЗ 2110. Распиновка

Питание +12 вольт для микровыключателя датчика вставленного ключа;
Питание массы (-) во время открывание двери водителя;
Источник +12 вольт, ток поступает на стартер (контакт 50);
Источник +12 вольт. Осуществляется после включения зажигания (источник для питания дополнительного оборудования часы, видеорегистратор и т.д.) (контакт 15)
Источник +12 вольт. При вставленном ключе на 5 контакт БСК
Питание +12 вольт, с помощью которого осуществляется подсветка личинки замка зажигания
Питание +12 вольт от аккумуляторной батареи (контакт 30);
Не задействован.

Как снять, установить замок зажигания ВАЗ 2110. Видео

Что делать если лопнула пружина в замке зажигания

Проблема причиной, которой является сломанная пружина в замке зажигания, проявляется во время включения стартера, ключ не возвращается с положения 3 в положение 2.

Чтобы выявить данную неисправность необходимо снять замок зажигания и выполнить его ремонт. Как это сделать смотрите в представленном видео. Самым сложным при демонтаже замка зажигания является откручивание болтов его крепления, так как их конструкция рассчитана на то, чтобы исключить быстрое снятие замка.

Как разобрать замок зажигания

Как заменит лампу подсветки

Отсоединив разъем, как показано на фото, с помощью небольших плоскогубцев вынимаем патрон с лампой и производим ее замену

Как заменит микровыключатель датчика ключа

С помощью фигурной отвертки откручиваем три винта, вынимаем стержень, после чего отжимаем фиксатор и извлекаем микровыключатель.

Как установить замок зажигания

В принципе установка замка зажигания выполняется в обратной последовательности, однако существует один единственный нюанс. Перед началом установки необходимо вставить ключ и установить его в первое положение. Как вы знаете, в этом положение блокировка рулевого колеса невозможна, соответственно защелка на рулевом валу, которая является блокиратором, свободно должна зайти в специальный разрез в замке зажигания. Только после этого необходимо производить установку замка. Также заранее подготовьте новые болты крепления, так как старые будет невозможно закрутить.

После установки проверьте, блокируется ли руль при вынутом ключе. Если нет произведите регулировку положения замка на рулевой колонке

Признаки неисправности

После запуска мотора, автоключ не возвращается в позицию «II». Это свидетельствует о том, что личинка замка зажигания уже сильно изношенна, слабость возвратной пружины, сопротивление снизилось. В этот момент стартер и мотор работают одновременно, что губительно для обоих узлов автомобиля. Систематические подобные «запуски» приведут к тому, что владельцу придется покупать новые «щетки» на стартер, хуже когда стартер целиком. А это не из дешевых удовольствий. Ремонт пружины не проводится, поэтому покупка новой обязательна.
Механические повреждения из-за попытки угона транспортного средства злоумышленниками;
Не работает система целиком: из-за неаккуратного обращения непосредственно самим водителем. Не секрет, что манеры, стиль вождения у каждого из нас свой. Одни бережно относятся к своим «любимцам», иные меняют их как перчатки.

Пути решения

Замена замка зажигания на ВАЗ-2110, 2111, 2112

При утере ключа или выходе замка из строя двигатель невозможно запустить.

К тому же замок еще и блокирует рулевую колонку, и если на вашем автомобиле он сломался вдали от сервиса и автомобильного магазина, и вам некого просить о помощи, машину можно будет увезти только на эвакуаторе.

Но если у вас есть возможность купить замок и наличие минимального количества инструмента, вы можете заменить его самостоятельно.

Неисправности замка зажигания ВАЗ 2110

Неисправности замка зажигания ВАЗ 2110 и его семейства бывают следующие:

Механическое разрушение – выход из строя личинки замка, блокирующего механизма рулевой колонки, деформация ключа, заедание замка во включенном положении (двигатель работает, при повороте ключа машина не глохнет);
Нарушение электрической цепи – чрезмерный износ контактов замка и, как следствие, выход из строя его электрической части.

Замена замка зажигания на автомобиле ВАЗ 2110

На всех автомобилях семейства ВАЗ 2110 замок зажигания одинаковый. Меняется он аналогично. Для его снятия и установки понадобится следующий инструмент:

крестовая отвертка;
плоскогубцы;
тонкое, острое зубило;
молоток;
ключ на 10.

Порядок снятия замка следующий:

Снять пластиковые кожухи рулевой колонки, выкрутив предварительно их винты крепления (они расположены снизу, со стороны нижнего кожуха);

Снять левый подрулевой переключатель (указатели поворотов);

Отсоединить разъем замка зажигания;

С помощью зубила и молотка отвернуть болты, стягивающие замок на рулевой колонке; для этого необходимо ставить острый край зубила на шляпку болта под таким углом, чтобы при ударе по нему молотком оно проворачивало болт против часовой стрелки;

Сорвав затяжку, полностью выкрутить болты пальцами либо плоскогубцами.

Итак, старый замок у вас в руках, можно устанавливать новый.

Установка производится в обратном порядке, но с одной особенностью: новые болты поставляются в комплекте с замком с отрывными шляпками, это своего рода альтернатива динамометрическому ключу.

Завод-производитель рекомендует новый болт затягивать до тех пор, пока его шляпка не оторвется. Такая затяжка считается достаточно сильной.

Замена личинок дверей и багажника

Для замены личинки двери необходимо снять дверную панель салона. Она держится на двух винтах и пистонах, расположенных по ее периметру.

Порядок снятия обшивки:

Выкрутить «солдатик» блокировки замка из салона.

Снять декоративную накладку блока ручки открытия/закрытия двери изнутри.

Выкрутить винты, скрытые под ней. После высвобождения ручки снять ее с тяги.

Выкрутить саморезы декоративной накладки динамика и снять ее.

Плоской отверткой поддеть фиксатор рукоятки стеклоподъемника и снять ее.

Специальной пластиковой монтажной лопаткой, или чем-то похожим, аккуратно сорвать пистоны панели из двери.

Рекомендуется предварительно купить несколько пистонов, т.к. они нередко ломаются.

Замена личинок замков

После того, как панель снята, можно приступить к замене личинки замка двери.

Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.

Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.

Осталось только вытащить личинку.

Замена личинки замка багажника выполняется несколько проще.

Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.

Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.

Установку и сборку крышки багажника производим в обратном порядке.

Итог проделанной работы

Из всего вышесказанного можно сделать вывод, что все эти операции достаточно просты и при наличии минимального количества инструмента это может сделать любой, кто умеет пользоваться отверткой и гаечными ключами. А если все сделать самому, то можно сэкономить время и деньги на поездке в сервис.

Замена замка зажигания ВАЗ 2110, 2111, 2112

Одной из наиболее частных причин невозможности завести ВАЗ 2110, 2111 или 2112 может быть выход из строя замка зажигания. Этот узел коммутирует или рассоединяет группы контактов электрической цепи, приводя в действие или выключая двигатель. При неполадках в нем, водитель просто не сможет привести в действие автомобиль. Замена замка зажигания ВАЗ 2110, 2111 и 2112 – операция несложная, вполне можно сделать ремонт своими руками. Но перед тем как починить узел, целесообразно ознакомиться с его схемой. Она аналогична на всех вышеназванных моделях ВАЗ.

Необходимые запчасти

В зависимости от вида ремонта может потребоваться:

выключатель с сборке (артикулы: 2110-3704005, 2111-3704005, 2112-3704005, VLT21104-6105006, VLT21104-3704005);
контрактная группа (артикулы: 2110-3704005, 2111-3704005, 2112-3704005);
болты с головками, подлежащими отрыву, или болты М6.

Инструменты, которые потребуются в работе

Для выполнения работ могут потребоваться такие инструменты:

зубило;
молоток
накидной ключ на 10;
набор стандартных отверток и ключей;
плоскогубцы или круглогубцы;
наждачная бумага.

Опытный мастер потратит на работу около часа, новичку придется повозиться раза в 2 дольше. Но это вполне оправданные временные затраты, поскольку разрешают сэкономить – на 10.01.2019 средняя цена замены замка зажигания ВАЗ 2112, 2110 и 2111 в автосервисах стоит 800 рублей. Кроме этого за регулировки системы с автовладельца возьмут еще 500 рублей. В то время как сам узел в комплекте стоит около 1 тысячи рублей. Замена контактной группы обойдется автовладельцу примерно в те же деньги, когда сам элемент имеет цену в среднем 300 рублей.

Порядок операций

Стоит сразу отметить, что самостоятельная замена личинки замка зажигания ВАЗ 2110, 2111 и 2112 проблематична. Эту деталь сложно найти в продаже, а работы с ней требуют специальных навыков. Некорректно выполненная операция влечет за собой нестабильную работу системы зажигания. В этом случае нужно приобретать узел в сборе и менять его полностью:

Поскольку предстоят работы с бортовой электрикой, нужно отключить аккумулятор, для этого отсоединятся минусовая клемма батареи. Кроме этого, рационально обеспечить хорошее освещение в рабочей зоне, так вы потратите меньше времени на выполнение операций.
Теперь нужно опустить до упора рулевую колонку и снять пластиковый кожух, предварительно выкрутив саморезы.

С помощью зубила отворачиваем болты со срезанными головками, и вытаскиваем их пассатижами. Удары молотком нужно направлять по часовой стрелке.

Теперь с рулевой колонки можно снять скобу и сам замок, отсоединив электрический разъем.

Если нужна замена лампы подсветки, отсоединяется контакт и пассатижами вынимается ее патрон. Устанавливаем новое устройство.

Для замены контактной группы замка зажигания ВАЗ 2110, 2111 или 2112 разжимаются фиксаторы.

Если перестал работать микровыключатель, выворачивают винты, снимается стержень, оттягивается фиксатор. Устанавливаем работоспособное устройство.

Выполняем замену контактной группы замка зажигания ВАЗ 2110, 2111 или 2112.
Теперь выполняются операции в обратном порядке. Узел в сборе устанавливаем на вал руля, зажимаем планкой и затягиваем болтами. Их нужно ввинтить до упора, для этого можно воспользоваться накидной ключ на 10 или головка с воротком. IMG8
Не отламывая головки от крепежей, начинаем регулировать рулевое колесо: ключ находится напротив значка I, в этом же положении находится рулевой вал. Если вал не фиксируется и руль продолжает вращаться свободно, нужно найти правильное расположение замка, чтобы его защелка зацепилась за паз на валу.
Теперь можно отломать головки от болтов.
Еще раз тестируем работоспособность механизма. Если все в порядке, можно подсоединить контакты.
Коммутируем замок с аккумулятором, установив на место минусовую клемму. И снова тестируем работоспособность узла. При положительных результатах, декоративный пластиковый кожух монтируется на штатное место.

Выход из строя замка может быть связан с обычным окислением контактов в группе. В этом случае потребуется только очистить мелкой наждачки. Определить эту неисправность можно с помощью мультиметра в режиме омметра. Тестировать нужно каждую пару на короткое замыкание.

Резюмируем

Ремонт замка зажигания ВАЗ 2112, 2110 или 2111 – процедура несложная, как и замена группы контактов узла. Ее можно выполнить самостоятельно, сэкономив денежные средства. Для замены всего включателя специалисты рекомендуют приобретать тольяттинский замок с артикулом 21100-3704005-30. Его считают самым надежным.

Ремонт замка зажигания ВАЗ 2110, 2111 и 2112 можно посмотреть на этом видео:
