Передний тормозной цилиндр ваз 2115

Устройство суппорта

В семействе переднеприводных автомобилей ВАЗ на передней оси дисковые тормоза, а соответственно и суппорты устанавливаются только на них. Сзади находятся тормоза барабанного типа.

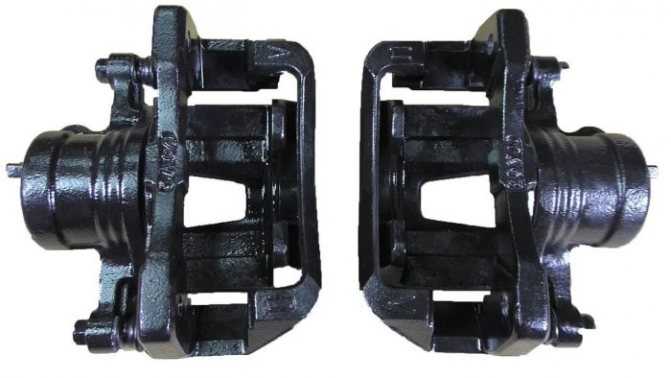

Суппорт ВАЗ-2108 хорошо просматривается, если руль повернут до упора и колеса находятся под углом к оси автомобиля. Также он хорошо виден при снятых передних колесах. Массивная деталь, облегающая тормозной диск, и есть суппорт. Он состоит из следующих элементов:

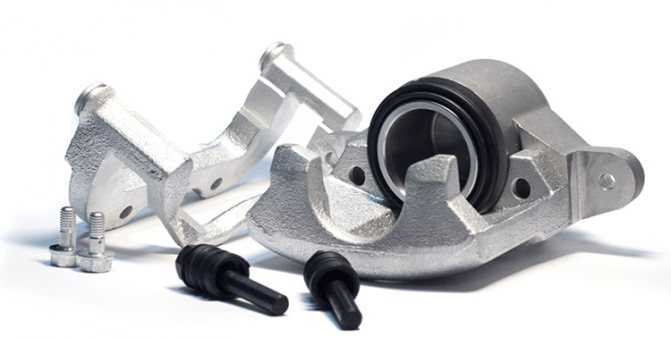

• Неподвижная металлическая скоба. Она играет роль каркаса, на котором, собрана вся конструкция. Крепится к поворотному кулаку.
• Подвижная скоба. Она двигается относительно подвижной при помощи соединительных пальцев, которые служат направляющими.

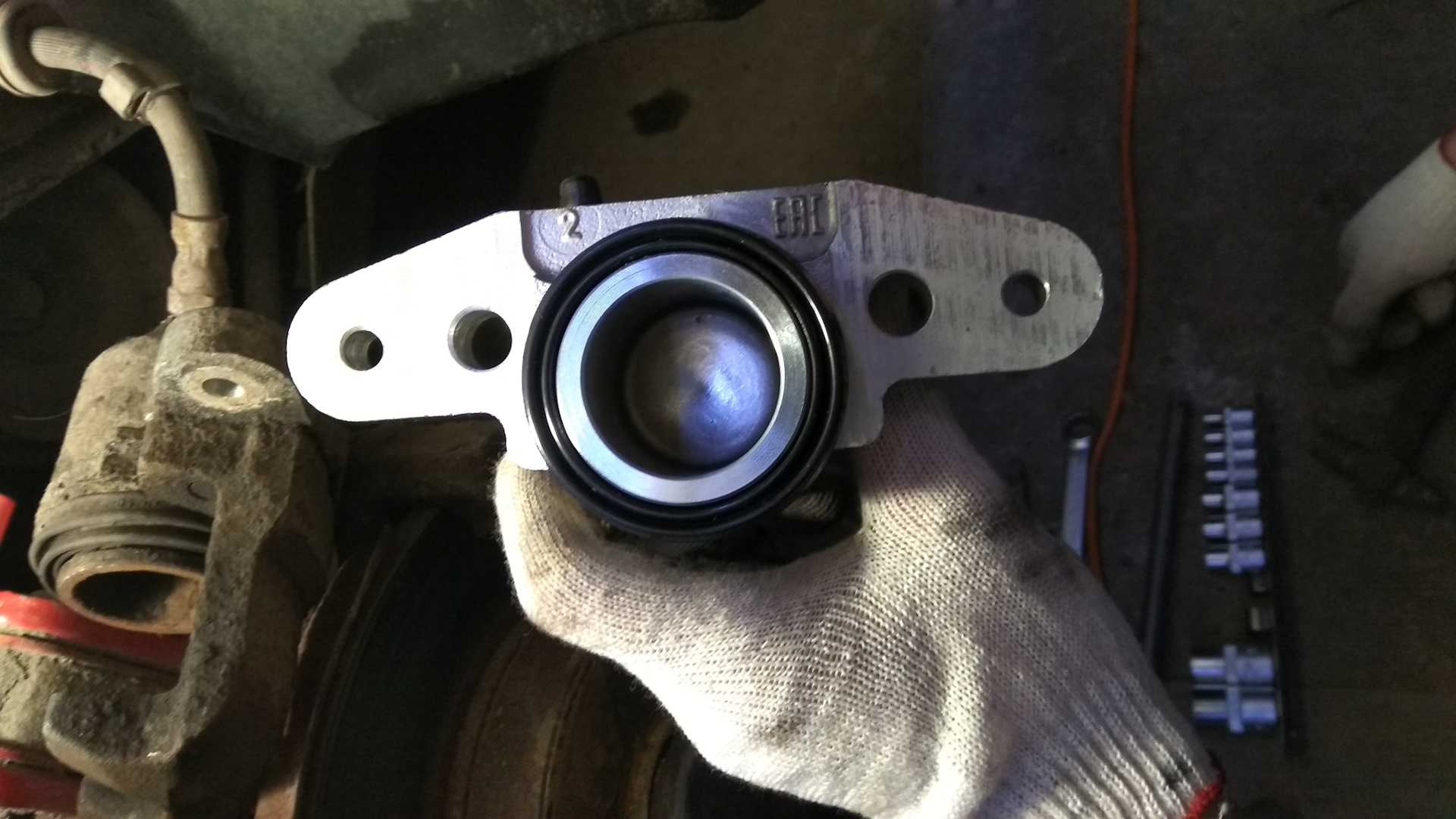

• Рабочий цилиндр. Представляет собой продолговатую деталь, в которой размещен гидравлический поршень. Закреплен на подвижной скобе тормозного суппорта-ВАЗ 2108. Рабочий цилиндр имеет штуцер для прокачки и стравливания воздуха. А также соединение с гидравлической системой тормозов.
• Тормозные накладки. При помощи шплинтов они фиксируются в подвижной скобе.

Вам будет интересно:Тюнинг «Вольво-S60»: рецепт удачных преобразований

Кроме перечисленных деталей, есть несколько болтов, которые служат для крепления суппорта.

Где и как купить?

Купить суппорт можно в любом автомагазине, который специализируется на реализации комплектующих для автомобилей отечественного производства. Как правило, в таких магазинах весь товар имеется в наличии. Выбрать походящий суппорт можно, как выписав его маркировку, точнее окончательный индекс из 5 последних цифр, так и предоставив продавцу неисправный суппорт (вес изделия всего 2,17 кг). Примерно, один раз в 3 года подвеска автомобилей семейства 2109-2115 обновлялась, следовательно, расположение ответных резьбовых посадочных мест (крепежные болты) может несколько различаться.

Новые вентилируемые тормозные диски совместимы со всеми упомянутыми суппортами для автомобилей ВАЗ 2109, 2110, 2114, 2115. Установка полностью соответствует оригинальным комплектующим.

Смазка суппортов: как, чем и зачем?

Любой «лишний» звук, доносящийся со стороны передней подвески, обязательно насторожит опытного автомобилиста. Износившийся подшипник, разболтавшаяся шаровая или раскрутившееся колесо могут привести к потере управляемости и даже стать причиной ДТП. Однако из множества стуков, которые могут издавать детали ходовой части, особенно выделяется звук, издаваемый тормозными суппортами – а точнее, их скобами и направляющими. Сегодня будем с ним бороться.

Э тот неприятный и громкий дефект не понаслышке известен многим водителям, причем вызывает он совершенно разную реакцию. Чаще всего владелец предпочитает «не мешать машине работать» — ведь так проще всего, а на работе самой тормозной системы «звуковое сопровождение» особо не сказывается. Однако существует немало дотошных автомобилистов, которые борются со звуком различными способами – например, смазкой направляющих и даже их доработкой.

Стук возникает из-за чрезмерного зазора в паре «направляющая-скоба»

Чем смазывать

Казалось бы, что может быть проще, чем смазать направляющие суппортов? Многие владельцы так и делают – во время очередной «переборки» тормозной системы берут и смазывают пальцы тем, что под руку попадётся. Как правило, в гаражном ассортименте находится литол и его производные, а также «графитка». Более продвинутые озадачиваются поиском специализированного состава, предназначенного именно для применения в узлах тормозной системы.

А теперь – неожиданность: в большинстве случаев неправильно поступают и те, и другие! Да, направляющие пальцы суппортов действительно необходимо смазывать, но отнюдь не тем, что обычно считают подходящей смазкой, даже если её так позиционируют в автомагазине.

Производители автомобилей выпускают смазки для направляющих под собственными брендами.

Вот список оригинальных ОЕМ-смазок от некоторых автопроизводителей с указанием каталожных номеров:

• BMW 81 22 9 407 103, 83 23 0 305 690;
• FORD/Motorcraft D7AZ-19A331-A, XG-3-A;
• Volkswagen/Audi G 052 150 A2;
• LAND ROVER RTC7603, SYL500010;
• HONDA 08C30-B0224M, 08798-9027;
• MAZDA 0000-77-XG3A;
• NISSAN 999MP-AB002;
• SUZUKI 99000-25100;
• TOYOTA 08887-80609;
• CHRYSLER/Mopar J8993704;
• Volvo 1161325-4.

Существуют и смазки, которые выпускают компании производители автокомпонентов и «химии» под собственными брендами:

• ACDelco 89021537 (10-4022);
• Federal Mogul F132005;
• FTE Automotive W0109;
• Stahlgruber 223 1712, 223 1729;
• TRW Automotive PFG110.

Такие разные смазки

К сожалению, в подавляющем большинстве случаев в автомагазинах (как онлайн, так и оффлайн) обычно предложат «не то» — то есть, противоскрипную смазку, которую в направляющих применять просто нельзя!

Дело в том, что медные и керамические противоскрипные пасты предназначены для нанесения на тыльную сторону колодок и ответные элементы тормозных суппортов, но для «направляек» они не годятся по нескольким причинам. Во-первых, после смазки солидолом, литолом, «графиткой» и другими смазками на основе минеральных масел резиновые пыльники пальцев практически всегда разбухают, перестают держаться на пальцах и, по сути, просто перестают выполнять свою функцию.

Во-вторых, для смазки направляющих годятся лишь специальные пластичные смазки на основе синтетических масел и загустителя. Благодаря этому смазка становится тугоплавкой и «не стекает» с направляющих после нагрева, а также не коксуется со временем от воздействия воды и высоких температур. Качественные специализированные смазки без проблем держат до +300С, но при этом неагрессивны к уплотнениям. При этом такие смазки не только не плавятся, но и не растворяются в воде, щелочах, разбавленных кислотах, тормозной жидкости, а также метаноле и этаноле.

На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, но при этом приведённые теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.

Порядок замены передних тормозных колодок на ВАЗ 2114

Для контроля состояния передних ТК необходимо проводить их периодический профилактический осмотр. Ориентировочно проверять тормоза надо через 15 тысяч пробега. Износ фрикционных накладок зависит от состояния дорожного полотна, манеры езды, загруженности дорог и качества самих колодок. Надо иметь ввиду — опыт эксплуатации машин свидетельствует, что быстрее изнашиваются колодки передних дисковых тормозов. Задние, барабанные — более долговечны. Тем не менее надо знать внешние признаки, по которым можно определить проблемы с тормозными колодками.

Недостаточная эффективность торможения. Причинами этого могут быть:

1. полный износ накладок ТК;
2. замасливание фрикционных накладок;
3. перегрев тормозов;
4. применение колодок не соответствующих ТУ.

• При торможении машину уводит в сторону. Одна из причин такого поведения автомобиля засорение или замасливание фрикционных накладок.
• При нажатии на педаль тормоза происходит вибрация и слышен писк со стороны колес. Одна из возможных причин этого — попадание на накладки ТК какой-то жидкости или масла.

Перед тем как поменять передние тормозные колодки на ВАЗ 2114, необходимо убедиться, а действительно ли этот элемент тормозной системы виноват в неадекватном поведении машины. Известны случаи, когда подходящие по всем проявлениям внешние признаки имели совершенно другую причину, не относящуюся к ТК. Например, сильная, или неравномерная выработка тормозного диска, или наличие трещин или сколов на нем.

Контроль за состоянием передних ТК можно осуществлять достаточно просто. В суппорте имеется специальное смотровое окно. Замена передних тормозных колодок на ВАЗ 2114 производится при выработке фрикционных накладок ПТК до полутора миллиметров и менее. Подобный контроль можно проводить при сезонной замене автомобильных шин, например.

Если замена колодок на ВАЗ 2114 неизбежна, то следует заранее выбрать качественные, подходящие для автомобиля передние ТК рекомендованные специалистами. На форумах в интернете по результатам тестов наибольшее число очков получили передние тормозные колодки — Fenox, Best и Allian Nippon. В качестве аргументов в пользу этих ТК приводится следующее:

• фрикционный материал накладок сохраняет свои свойства при нагревании до температуры свыше 400 градусов;
• за счет применения качественных минеральных волокон структура накладок более технологична и они меньше по весу;
• при производстве ТК применяется специальная антишумовая пластина, она исключает скрип при срабатывании;
• изготовлена специальная технологическая грязесъемная канавка и датчик износа накладок.

Замена передних колодок на ВАЗ 2114 производится в следующем порядке:

• Приготовить к работе «балонный» ключ, домкрат, плоскую отвертку, ключи на «13» и на «17», опорную стойку, жидкость WD, заранее купленные ТК.
• Установить машину на ровной площадке, подставить под задние колеса брусок или кирпич и зафиксировать ручник.
• Ослабить болты крепления колесных дисков, поддомкратить машину и установить опорную стойку, чтобы исключить падение машины в случае отказа домкрата. После этого снять колесо.
• Тщательно вычистить тормозной механизм от грязи. Если имеются следы замасливания, то необходимо все промыть тепловой водой с моющим средством. После этого дать время для просыхания всей поверхностей.

• Освободить тормозной шланг из кронштейна, крепящегося на стойке амортизатора.
• Проверить уровень тормозной жидкости в бачке, если он приближается к максимальному, то необходимо шприцем откачать некоторое количество жидкости.
• С помощью плоской отвертки, через смотровое окошко на суппорте, отвести тормозные колодки от диска.
• С обратной стороны суппорта на нижнем болту соединяющем его со скобой отогнуть стопорную пластину и отвернуть болт ключом на «13», при этом надо придерживать штифт от проворачивания за его шестигранную головку.

Замена передних тормозных колодок Лада

В своих поездках мы часто доверяем свою жизнь и безопасность автомобилю

Очень важно чтобы автомобиль был всегда надежен и исправен, это залог безопасности нас и наших близких

Одним из важных критериев безопасного вождения автомобиля является тормозная система. В данной статье речь пойдет о замене передних тормозных колодок на Приоре.

Передний тормозной механизм

Ниже на картинке изображен тормозной механизм переднего колеса. Из чего он состоит наименование деталей и т.п. Это понадобится для понимания процесса его работы.

Тормозной механизм переднеприводного автомобиля Лада: 1 — болт крепления верхней части суппорта к основе; 2 — шланг тормозной жидкости механизма; 3 — цилиндр тормоза; 4 — штуцер выпуска воздуха при прокачке тормозной системы; 5 — суппорт; 6 — передние тормозные колодки; 7 — направляющая суппорта; 8 — пыльник направляющей; 9 — полочка направляющая тормозную колодку; 10 — тормозной диск; 11 — защита тормозного механизма; 12 — венец датчика ABS; 13 — шайба-стопор; 14 — болт крепления направляющей.

Когда менять колодки?

Износ колодки на примере новой

Менять передние колодки АвтоВАЗ рекомендует каждые 30-50 тысяч км. Зачастую эти цифры не всегда эталонны, потому что каждый автомобиль эксплуатируется по-разному. Кто-то ездит постоянно по трассе, а кто-то постоянно использует свой автомобиль в пробках. Ведь в городе приходится тормозить куда чаще, чем при движении по трассе.

При эксплуатации автомобиля в любых условиях рекомендуется осматривать колодки хотя бы раз в месяц. Ведь их сильный износ может повредить тормозной диск и тем более подвергнуть вас опасности.

Так же можно провести диагностику снятым тормозным колодкам.

Критерии, при которых колодки необходимо менять:

• Толщина накладки колодки менее 1,5 мм;
• Накладка плохо прилегает к тормозному диску или имеет неравномерный износ;
• Сломана прижимная пружинка;
• Накладка повреждена и имеет глубокие сколы и вмятины;

Цена колодок зависит от бренда и может начинаться от 500 рублей и достигать 2000 рублей.

Замена

Процесс замены передних колодок тормозного механизма одинаков для всех переднеприводных автомобилей ВАЗ, начиная от ВАЗ 2108 и заканчивая Приорой. Никаких отличий в процессе замены колодок нет.

Так же при замене отсутствует необходимость в наличии ямы или эстакады. Так как все работы можно выполнить лишь поддомкратив и сняв колесо. После прочтения данной статьи вы без проблем сможете заменить передние колодки на своем автомобиле, сэкономив на этом до 1000 рублей.

Внимание

Менять колодки необходимо попарно с обеих сторон автомобиля

Инструмент, который потребуется:

• Головка на «13»
• Трещотка
• Большая плоская отвертка
• Ключ на «17»

Пошаговая инструкция

Поддомкрачиваем колесо и снимаем его (незабываем, подложить упоры под колеса автомобиля)

Разжимаем колодки с помощью плоской отвертки, необходимо вставить отвертку между тормозным диском и колодкой и потянуть на себя, тормозной цилиндр должен утопиться суппорт и освободить колодки.

Отгибаем стопорную пластину от болта направляющей суппорта.

Трещоткой с головкой на «13» откручиваем болт направляющей суппорта придерживая ее ключом на «17» .

Поднимаем верхнюю часть суппорта вверх

Вынимаем тормозные колодки, очищаем посадочные места от грязи и устанавливаем новые колодки.

Собираем все в обратной последовательности.

Процесс замены на противоположной стороне автомобиля аналогичен.

Внимание

После замены передних тормозных колодок, необходимо запустить автомобиль и нажать несколько раз на педаль тормоза для того чтобы колодки встали в свои посадочные места и прижались к тормозному диску.

Затем нужно проверить наличие тормозной жидкости в бачке, при необходимости долить жидкость.

Напомним, что тормозная жидкость в бачке должна быть между отметками Min и Max.

Замена передних тормозных колодок завершена, как видите ничего сложного в этом нет. Если у вас появились вопросы, задавайте их в комментарии мы обязательно ответим.

Особенности работы

Для начала попробуем представить идеальную работу суппорта в составе тормозной системы автомобиля.

Фактически это обязательный узел любого авто, будь то:

• ВАЗ 2110;
• ВАЗ 2109;
• Лада Калина;
• Шевроле Ланос;
• Лада Приора;
• ВАЗ 2114;
• Шевроле Нива;
• Лада Калина;
• ВАЗ 2112;
• Дэу Нексия;
• Фольксваген Поло Седан;
• Шкода Октавия;
• Мерседес Е класс и пр.

Вне зависимости от того, установлен он на Ниве или на БМВ, суппорт обязан находиться в постоянном исправном состоянии.

Это прямая задача непосредственно самого автовладельца. Либо лиц, ответственных за содержание машины и поддержание ее в надлежащем техническом состоянии.

Прежде чем определить, почему он не отжимается и что делать, чтобы не клинило автомобильный суппорт, нужно понять принцип его работы.

В оптимальном состоянии, когда тормозной узел исправен, схема работы выглядит так:

• водитель выжимает педаль тормоза;
• внутри системы торможения нагнетается давление;
• это давление передается к поршневой группе автосуппортов;
• суппорта, находясь под высоким давлением, подводят колодки торможения к диску;
• диск торможения при этом закреплен на автоколесе;
• возникает сила трения;
• вращение колес замедляется;
• машина останавливается;
• либо сбавляет скорость до нужных значений.

Как видите, в теории ничего сложного. Но на деле суппорт справедливо называют крайне сложным элементом.

Трение при активном торможении провоцирует выработку тепла. Тем самым греется колодка, тормозная жидкость и наш с вами суппорт.

Потому крайне необходимо, чтобы автосуппорт делали на основе материала, который не меняет свои свойства и характеристики в процессе сильного нагрева. Плюс предъявляются повышенные требования к прочности.

Доработка суппорта ваз 2110

Пытаясь устранить причины возникновения поломок, повысить надежность срабатывания тормозной системы, народные умельцы вносят изменения в конструкцию. Часто слышатся вопросы, что делать, если стучат суппорта ваз 2110. Как поменять суппорт 2110. Как улучшить работу механизма. Сравниваются аналогичные узлы отечественных, зарубежных автомобилей.

На ваз 2110 установлены диски 13” (дюймов), тип р 13. Компания Brembo выпускает тормозные диски р 14”. Скоба суппорта ваз 2110 дает использовать такой размер совместно с колодками большей площади накладок, производства Фиат. Увеличивается поверхность соприкосновения, уменьшается тормозной путь.

На пальцах иномарок используют пластиковые кольца, уменьшая стук в механизме. Домашние мастера делают поперечные проточки, подбирают резиновые кольца. Доработанная конструкция призвана убрать биения скобы.

Необходимо учитывать совместимость материала колец с применяемой смазкой, исключить заклинивание. В стремлении улучшить конструкцию тормозной системы логично пользоваться девизом медиков – не навреди.

Как снять суппорт ВАЗ 2108, 2109, 21099

Рассмотрим два способа снять суппорт: «быстрый» и «медленный».

— Вывешиваем и снимаем переднее колесо автомобиля

— Очищаем от загрязнения тормозной механизм переднего колеса

Снимаем суппорт (тормозной механизм переднего колеса) ВАЗ 2108, 2109, 21099

«Быстрый» способ снятия суппорта

В случае если планируется отсоединение тормозного шланга от суппорта, перед снятием рожковым ключом на «14» (в некоторых случаях на «15») ослабляем затяжку наконечника шланга на тормозном цилиндре. Подставляем под суппорт емкость для сбора тормозной жидкости.

— Через смотровое отверстие суппорта шлицевой отверткой немного раздвигаем тормозные колодки (чтобы они отошли от тормозного диска)

См. фото в начале статьи.

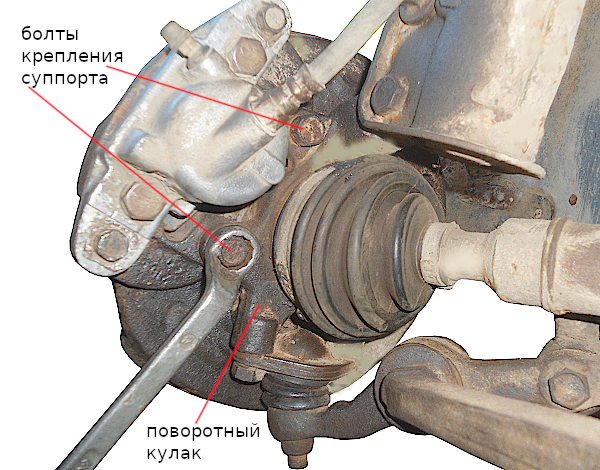

— Торцовым ключом на «17» отворачиваем два болта крепления суппорта к поворотному кулаку

К нижнему болту лучше доступ снизу, к верхнему сверху.

— Снимаем суппорт сдвинув его вверх по тормозному диску

Если тормозной диск не имеет большой выработки сдвинуть его не сложно.

— Придерживая ключом на «14» наконечник тормозного шланга вращаем суппорт до полного выворачивания наконечника

Суппорт ВАЗ 2108, 2109, 21099 снят

«Медленный» способ снятия суппорта

— Отсоединяем плавающую скобу суппорта

Отверткой отгибаем края стопорных пластин болтов направляющих пальцев. Придерживая рожковым ключом на «17» направляющий палец, ключом на «13» отворачиваем нижний болт. Поднимаем вверх плавающую скобу поддев ее отверткой. Извлекаем тормозные колодки. Опускаем скобу. Аналогично нижнему, отворачиваем верхний болт и снимаем скобу вместе с тормозным цилиндром. Извлекаем направляющие пальцы из отверстий в неподвижной скобе.

— Отсоединяем тормозной шланг

Тормозной шланг придется отсоединять при полном снятии суппорта. В другом случае, например, замены подшипника ступицы, тормозной шланг не отсоединяется, а снятый суппорт отводится в сторону и подвешивается на проволоке. Наконечник шланга отворачивается рожковым ключом на «14». Можно придерживать ключом наконечник, а вращать тормозной цилиндр до полного выворачивания из него наконечника шланга. Под ним имеется медное уплотнительное кольцо. Тормозной шланг перегибаем и фиксируем проволокой, что бы не вытекла тормозная жидкость.

— Отсоединяем неподвижную скобу суппорта

Торцовым ключом на «17» отворачиваем два болта крепления неподвижной скобы к поворотному кулаку. Снимаем неподвижную скобу.

— Отсоединяем тормозной (колесный) цилиндр

Без необходимости тормозной цилиндр лучше не снимать. Зажимаем плавающую скобу суппорта в тиски и гранником на «10» отворачиваем два винта крепления тормозного цилиндра и отделяем его от скобы.

Все, суппорт ВАЗ 2108, 2109, 21099 полностью снят и разобран.

Собираем и устанавливаем суппорт в обратном порядке. Моменты затяжки болтов крепления неподвижной скобы – 29-36 Н.м, болтов направляющих пальцев – 31-38 Н.м, винтов крепления тормозного цилиндра – 115-150 Н.м.

Если отсоединялся при снятии суппорта тормозной шланг, то после сборки и установки необходимо удалить воздух из тормозной системы («прокачать» тормоза).

Примечания и дополнения

— Тормозной механизм переднего колеса (суппорт) на автомобилях ВАЗ 2108, 2109, 21099 состоит из неподвижной скобы (направляющей тормозных колодок), прикрепленной на поворотном кулаке двумя болтами под ключ на «17» и плавающей скобы, состоящей из скрепленных между собой двумя винтами под гранник на «10» тормозного цилиндра и собственно суппорта. Тормозной цилиндр крепится двумя болтами под ключ на «13» к направляющим пальцам (ключ на «17»), установленным в неподвижной скобе. К тормозному цилиндру подведен тормозной шланг.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Как заменить тормозные колодки на ВАЗ 2190?

Примечание!
Заменяйте колодки только парами и одновременно с обоих сторон, если Вам просто нужно их снять, не забудьте проставить метки, потому что изношенные колодки должны быть повторно установлены точно так же, в том же самом положении в котором они стояли и ранее (Это из-за выработки, они притираются именно к тому месту где установлены, если поставить по другому, то первые 100-200 км. машину в сторону будет уводить при торможении) и перед началом работы, проверьте тормозной бачок (Указан цифрой 5 на схеме выше, располагается он в подкапотном пространстве ближе к моторному щиту), если в нём тормозной жидкости будет очень много (До отметки MAX) то в этом случае, откачайте её при помощи спец. медицинского шприца (Иглу только у него снимите, он без иглы медленно засасывает жидкость) прямо немного, потому что после замены тормозных колодок, жидкость в бачке увеличиться, а произойдет это потому что поршни тормозных цилиндров вдавятся во внутрь!

1. Сперва поднимите ручной тормоз на автомобиле и поверните колёса при помощи руля в ту сторону, куда Вам надо (Чтобы удобней работать было), но только с повернутыми колесами аккуратно машину на домкрате поднимайте, были случаи когда автомобили падали (Чтобы такого не случилось, не до упора выкручивайте колеса), после поднятия, снимите колесо и если увидите что тормозной механизм сильно загрязнен то очистите его при помощи металлической щётки, затем по брызгайте жидкостью WD-40 на болт нижнего направляющего пальца, взяв молоток и зубило, выпрямите с их помощью уголок стопорной гайки (Когда всю работу проделаете, не забудьте этот уголок загнуть, потому что он предотвращает отворачивание болта направляющего пальца), как это на большом фото ниже показано, после чего возьмите два ключа и при помощи одного выкрутите болт направляющего пальца (см. маленькое фото ниже), а чтобы палец не проворачивался, удерживайте сам палец с помощью второго ключа (Это место где нужно удерживать, показано синей стрелкой).

2. Далее возьмите мощную отвёртку или что то наподобие этого и вставьте её между внутренней тормозной колодкой и тормозным диском (Через разрез в тормозном суппорте) и использовав отвёртку как рычаг об перевшись на тормозной диск, вдавите внутреннюю колодку вместе с поршнем во внутрь (см. фото 1), затем поднимите скобу суппорта наверх и извлеките тормозные колодки, всё это в картинках показано (фото 2 и 3) и вместо старых колодок, установите новые, кстати перед покупкой тормозных колодок, смотрите маркировку на старых (см. фото 4), новые с точно такой же маркировкой приобретать нужно и перед установкой, зачистите посадочные места тормозных колодок при помощи металлической щетки от ржавчины, только делайте это аккуратно не повредив резиновый пыльник тормозного цилиндра.

Примечание!
Когда болт направляющего пальца будет извлечён и сам палец снят, посмотрите внимательно на его пыльник, на нём не должно быть надрывов, трещин и тому подобного, если это есть то пыльник пальца нужно будет заменить на новый, второй палец тоже проверьте визуально, кроме того когда скобу поднимать будете, Вы ощутите силу с которой она поднимается, если перемещение скобы будет затруднено, то в таком случае смажьте консистентной смазкой направляющие пальцы суппорта тормозного!

3. После установки колодок, убедитесь что стоят они верно, посмотрите на нажимные пружины которые должны будут стоять строго параллельно колодкам (см. фото ниже), опустите скобу тормозного суппорта и закрутите болт в направляющий палец, под болт подложите при этом стопорную шайбу, которую нужно будет загнуть когда болт Вы полностью завернёте, ну и всё, на этом работа с установкой завершена полностью, можете переходить к другому колесу и производить на нём ту же самую операцию, когда всё завершите, пару раз нажмите на педаль тормоза, тем самым колодки встанут в рабочее положение и тормоза появится (При первом нажатии их толком не будет), так же откройте капот и загляните в бачок с тормозной жидкость, при необходимости доведите уровень до нормы (Там отметка на бачке будет под названием: MAX).

Примечание!
Первое время, после того как колодки будут заменены, старайтесь не тормозить резко, все старайтесь делать плавно и не перегревайте тормоза, в противном случае колодки не притрутся и долгое время эффект от тормозов будет не таким сильным (Хуже тормоза станут), примерно километров 100-200 так будет нужно проехать!

Дополнительный видео-ролик:
Наглядная инструкция по замене тормозных колодок, показана в видео-ролике чуть ниже:

Смазка направляющих тормозного суппорта

Ремонт суппорта своими руками

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта

Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки

От чего зависит цена?

Помимо бренда, в формировании потребительской цены участвуют следующие параметры изделия:

• Общая площадь рабочего тормозного цилиндра.
• Размеры неподвижной скобы с фиксированными монтажными отверстиями (стандартный суппорт соответствует штампованному колесному диску 13″).
• Размеры подвижной скобы.
• Материал направляющих пальцев для подвижной скобы.
• Материал стопорных пластин.

Суппорт на ВАЗ 2109, 2110, 2114, 2115 имеет однопоршневую конструкцию, поэтому является самым дешевым в своем классе. Среди дополнительных ценообразующих факторов стоит отметить:

1. Наличие тормозного шланга (армированная, обычная).
2. Реализацию кожух-канала для прокладывания шланги.
3. Наличие запасных болтов крепления рабочего цилиндра к подвижной скобе.

Как определить момент замены?

На работу тормозной системы в целом, могут влиять множество различных составных элементов, имеющих неисправность. Но каждому элементу свойственны свои индивидуальные признаки, по которым можно «вычислить» ту или иную проблемную деталь. Отследить неполадки, которые присущи именно системе тормозного цилиндра довольно просто, вот некоторые из них: 1. Закисший поршень. Это достаточно распространенное явление на автомобилях с большим пробегом, ресурсом использования. Косвенные признаки, указывающие на эту проблему – застопоривание ведущих колес (поршень заклинило, и он постоянно давит на колодку) либо несрабатывание тормоза при нажатии на педаль. 2. Повреждения герметичности или поломка штуцера либо пыльника (может происходить вытекание тормозной жидкости в различных объемах).

При обнаружении вышеперечисленных признаков немедленно произведите тщательную диагностику.

Самостоятельный ремонт или покупка нового узла

Начнем с того, что неправильный или некачественный ремонт переднего тормозного цилиндра ваз 2114 может привести к плачевным последствиям, поэтому если вы не профессиональный автомеханик, самостоятельные работы производить не рекомендуем! Кроме того, смысл ремонта не всегда обоснован по следующим причинам: 1. Стоимость детали в сборе по карману для большинства автолюбителей. 2. При использовании старого, подвергнутого модификациям (починкам) изделия, существует большая вероятность того, что не замененные, изношенные части откажут в самый неподходящий момент. Потому самое рациональное, безопасное, правильное решение — полная замена узла.

Сколько стоит суппорт на ВАЗ (2109, 2110, 2114, 2115)

Тормозной суппорт на ВАЗ семейства 2109-2115 в среднем стоит от 1 610 до 4 270 руб. На стоимость влияет бренд, а также качество используемых комплектующих, отображающееся на пробеге без запотевания и пропускания тормозной жидкости по контору поршня.

Так как тормоза являются ключевой системой автомобиля, потребность в их ремонте и регламентном обслуживании постоянного возрастает. Эффективность работы суппорта заключается не только в установке новых колодок, диска, но и способности оптимально воздействовать на большой и малые цилиндры с усилием в 137 кг. При этом, у основания начала полезного хода поршня, где находится уплотнительное кольцо, не должно быть подтеков тормозной жидкости.

Покупая суппорт на передние тормоза, важно обратить внимание не только на цену, но, и ее материальное подкрепление. Некоторые производители в формировании комплекта учитывают необходимость предоставления антискрипной смазки, запасных пыльников поршней, стопорных колец, шплинтов и возвратных пружин

Ремонт суппорта, поршня которого имеют коррозию на верхней части, не представляется возможным. Использование ремкомплектов также не может гарантировать полноценный результат. Лучше всего, купить новый суппорт в сборе, тем самым исключив закусывание поршня на излом.

Лада Гранта: замена суппорта тормозного механизма переднего колеса в сборе с направляющей колодок

Вам потребуются: ключ «на 14», торцовая головка «на 18», большая отвертка.

Суппорт тормозного механизма снимают для замены или ремонта, а также для получения доступа к другим агрегатам.

1. Ослабьте затяжку болтов крепления переднего колеса со стороны заменяемого суппорта, подложите под задние колеса противооткатные упоры («башмаки»). С помощью домкрата приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

2. Вставив большую отвертку между внутренней тормозной колодкой и тормозным диском, сдвиньте колодку внутрь, утопив тем самым поршень рабочего цилиндра в цилиндр.

3. Извлеките держатель тормозного шланга из кронштейна на амортизаторной стойке.

4. Ослабьте затяжку наконечника шланга на рабочем цилиндре.

5. Выверните два болта крепления направляющей колодок к поворотному кулаку и снимите суппорт, свинчивая его рабочий цилиндр с наконечника тормозного шланга.

ПОЛЕЗНЫЙ СОВЕТ

Сразу же заглушите отверстие наконечника шланга любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

6. Суппорт второго колеса снимите аналогично.

7. Установите суппорт в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Перед установкой суппорта вверните в него наконечник тормозного шланга и затяните его. Устанавливая суппорт, проследите за тем, чтобы тормозной шланг не перекручивался.

8. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).

Снятие суппорта тормозного механизма на автомобиле Лада Гранта проводят для его ремонта или полной замены в случае выхода из строя, а так же при ремонте других узлов и агрегатов, при которых его наличие будет мешать ходу проведения.

Для выполнения ремонтных работ подготовьте ключ на четырнадцать, торцовую головку на восемнадцать и большую плоскую отвертку. Проделайте следующую последовательность действий:

Ослабляем затяжку колесных болтов, устанавливаем под задние колеса упоры и поднимаем переднюю часть кузова домкратом. Снимаем переднее колесо.

• Вставляем большую плоскую отвертку между колодкой тормозным диском, после чего сдвигаем колодку во внутрь, тем самым продавливаем поршень в рабочий цилиндр.
• Из кронштейна на стойке амортизатора извлекаем резиновый держатель тормозного шланга.

• Ослабляем затяжку тормозного шланга к суппорту, но не выкручиваем его полностью.
• Откручиваем два болта крепления направляющей колодок к поворотному кулаку и снимаем суппорт, свинчивая шланг (сразу после его отсоединения заглушите отверстие для предотвращения утечки тормозной жидкости).
• Выполните необходимый ремонт или его замену, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию суппорта тормозного механизма на автомобиле Ваз 2190 завершены.

Передний тормозной механизм дисковый, вентилируемый, с плавающей скобой и одним рабочим цилиндром. Тормозной диск чугунный, его минимально допустимая толщина при износе составляет 17,8 мм. Зазор между тормозными колодками и диском поддерживается за счет упругости резинового уплотнительного кольца, установленного в проточке стенки рабочего цилиндра.

Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами. Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок.

Тормозные колодки поджаты пружинами к пазам направляющей колодок.

В цилиндре установлен поршень с резиновым уплотнительным кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.
