Снятие и установка подшипника ступицы заднего колеса рено логан

Как заменить своими руками?

Разобравшись с разновидностями подшипников на Логан и подбором запчастей для замены, можно переходить к ремонту. Ниже подробно описано, как заменить передний подшипник на Рено Логан.

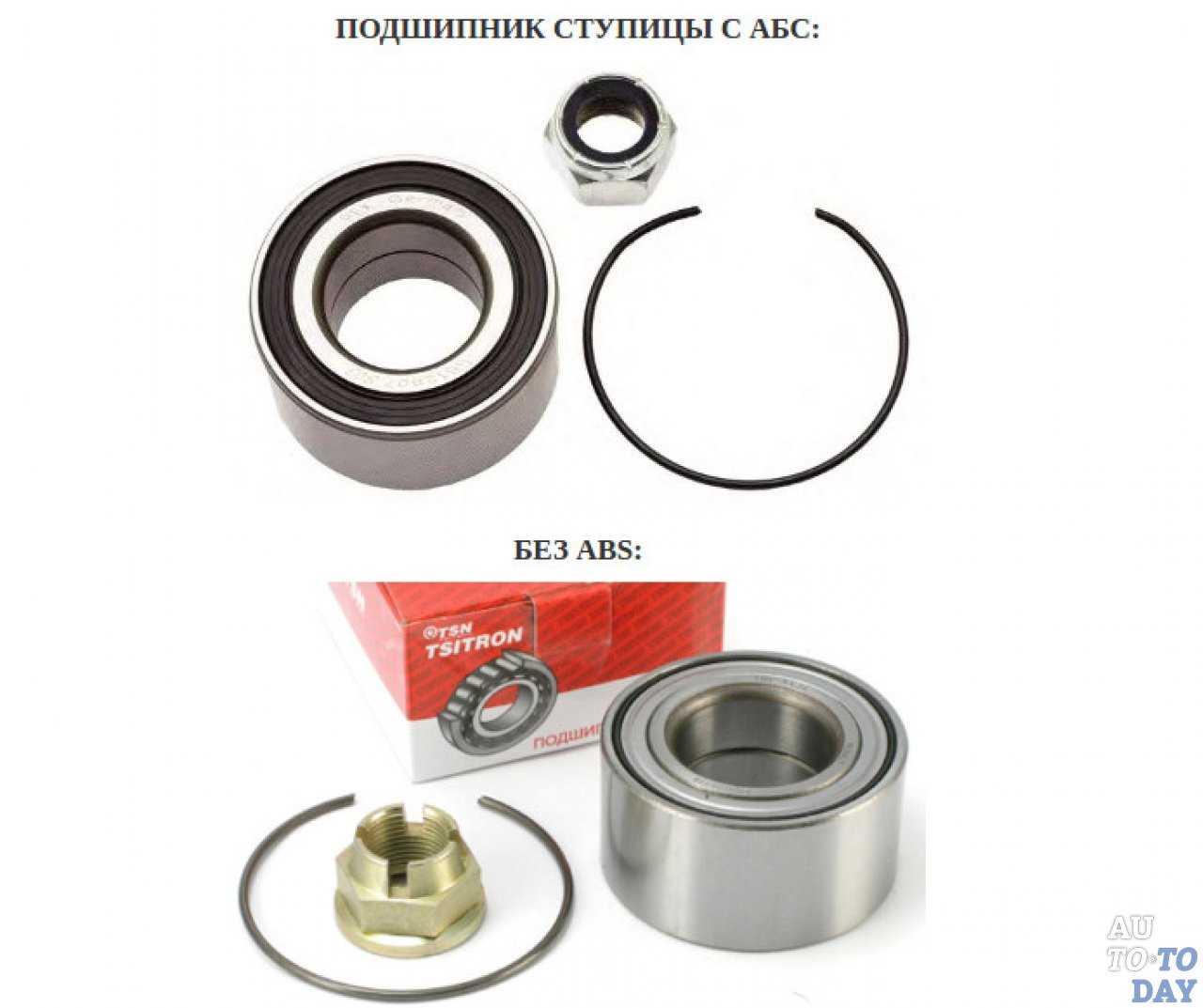

Внимание! На Рено Логан, оборудованный АБС, следует устанавливать только подшипник с магнитным кольцом. Иначе датчик АБС не сможет работать корректно. Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника

Для работы потребуется набор инструмента – он перечислен ниже

Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника. Для работы потребуется набор инструмента – он перечислен ниже.

Инструменты:

• зубило;
• тиски;
• домкрат;
• молоток;
• торкс T 30 и T 40;
• оправка 49мм;
• щипцы, чтобы убрать стопорные кольца;
• ключи и головки 13, 16, 17, 18 и 30 мм;
• смазка (подойдет литол-24).

Замена подшипника:

1. Головкой на 30 выкрутить контргайку, расположенную в центральной части колеса, затем ослабить крепления диска колеса.
2. Под капот установить домкрат так, чтобы два передних колеса оказались в воздухе.
3. Демонтировать колеса.
4. Снять датчик скорости вращения колеса, разжав клипсу и открепив колодку.
5. Воспользовавшись ключами на 13 и на 18, демонтировать с тормозных колодок направляющую с суппортом, далее привязать последний к пружине подвески.
6. Торкс T 40 вывернуть пару винтов ступицы, удерживающих тормозной диск, далее снять элемент (стояночный тормоз при этом нужно отпустить).
7. С торкс T 30 снять крепежные элементы щита и удалить его.
8. Зафиксировав палец ключом T 30, снять гайку, которая удерживает шарнир наконечника на рычаге кулака (ключ на 16). Вывести палец из рычага специальным инструментом или обычным молотком.
9. Снять гайку и болт, которые соединяют поворотный кулак с шаровой опорой. Палец шаровой вывести из поворотного кулака.
10. Вывести поворотный кулак из кронштейна, выкрутив его крепежи, затем снять запчасть вместе со ступицей.

Для дальнейших работ необходимы тиски, а все манипуляции лучше производить в закрытом помещении – например, в гараже. Потребуется произвести выпрессовку деталей. Это достаточно трудоемкий процесс, и для его проведения вы можете обратиться к специалисту автосервиса.

Если же вы решили действовать самостоятельно, следуйте приведенной ниже инструкции.

Продолжение работ:

1. Зажать кулак тисками, после чего выпрессовать ступицу, ударяя по торцевой части молотком (делается через оправку/головку нужного размера). Внутреннее кольцо не снимается.

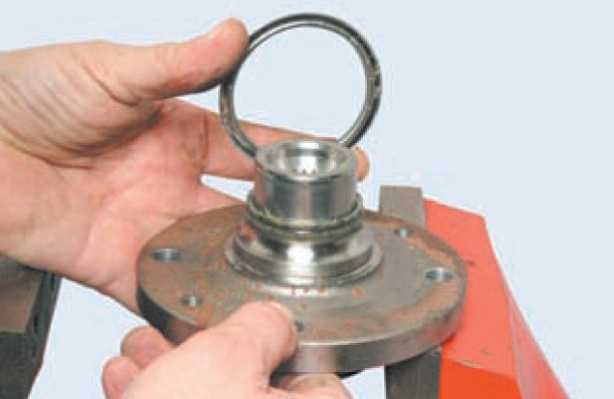

2. Плоской отверткой зацепить защитную шайбу сальника подшипника и снять деталь.
3. Зажать в тиски фланец ступицы, установить зубило в промежутке между торцами кольца и ступицей.
4. Бить молотком по зубилу, отодвигая внутреннее кольцо подшипника по ступице.
5. Когда появится достаточный зазор, съемником изъять внутреннее кольцо.
6. Щипцами снять стопорное кольцо узла качения.
7. Выпрессовать шарикоподшипник из кулака, воспользовавшись чашечным съемником или оправкой с молотком.
8. Удалить загрязнения с посадочного гнезда, по возможности обработать его надфилем. Поставить установочное кольцо датчика в поворотный кулак так, чтобы его лапки были направлены вовнутрь. Держатель датчика должен попасть в паз кулака.
9. Смазать отверстие, поставить опорную шайбу с винтом чашечного съемника.
10. Поставить подшипник в разъем кулака, на торцевую часть надеть чашку съемника.
11. Запрессовать новую запчасть таким образом, чтобы шайба съемника опиралась на кулак.
12. Поставить стопорное кольцо и запрессовать в подшипник ступицу – чашка съемника упирается в торец внутр. кольца.
13. Произвести дальнейшие действия в обратном порядке.

Принцип замены подшипника задней ступицы автомобиля во многом схож.

Мы рассмотрели, как заменить ступичный подшипник на Рено Логан – по приведенной инструкции вы сможете произвести замену самостоятельно. Замененная запчасть в процессе поворота не должна заедать, не должен присутствовать люфт

Также в процессе работ рекомендуется обращать внимание на степень износа других деталей передней подвески – если они имеют сильное повреждение, их также следует менять

Как заменить подшипник ступицы на Renault Logan?

• Как заменить подшипник ступицы на Renault Logan?
• Какие проблемы можно устранить заменой подшипника ступицы
• Процесс выбора подшипника ступицы Рено Логан
• Что понадобится для выполнения замены
• Инструкция по замене подшипника передней ступицы
• Как заменить подшипник задней ступицы

• Какие проблемы можно устранить заменой подшипника ступицы
• Процесс выбора подшипника ступицы Рено Логан
• Что понадобится для выполнения замены
• Инструкция по замене подшипника передней ступицы
• Как заменить подшипник задней ступицы

Процесс выбора подшипника ступицы Рено Логан

В первую очередь при выборе подшипника ступицы на Рено Логан вам нужно определиться – брать подшипник с ABS или без него. Здесь просто – если на вашем авто установлена система ABS, то для ее функционирования нужен подшипник с ABS, который имеет магнитное сенсорное кольцо для считывания информации датчиком ABS. При покупке такого подшипника желательно проверить наличие меток – цепочка должна быть целостной, без пропусков.

Что понадобится для выполнения замены

Для замены ступичного подшипника Рено Логан своими руками понадобится:

• подшипник ступицы;
• набор гаечных ключей и тверток;
• домкрат;
• молоток;
• зубило;
• жидкость для смазки WD-40;
• пресс.

Инструкция по замене подшипника передней ступицы

Замена подшипника передней ступицы Рено Логан представляет собой выпрессовку старого подшипника из поворотного кулака и запрессовку нового. Перед тем, как заменить подшипник передней ступицы, нужно снять кулак. Для этого необходимо:

1. Открутить ступичную гайку и снять колесо.
2. Если на авто установлена система ABS – отключить датчик ABS, просто потянув его на себя.
3. Снять рулевой наконечник, для этого используем нужный ключ, смазку и молоток, которым необходимо будет легкими ударами постучать по креплению, чтобы рулевой наконечник вышел. Для снятия рулевого наконечника желательно не использовать съемник, чтобы не повредить пыльник.
4. Снять суппорт — для этого с помощью рычага (можно использовать отвертку) развести колодки и сзади открутить два болта. Суппорт с помощью крючка или шнура нужно подвесить к пружине.
5. Снять тормозной диск. Перед выкручиванием болтов крепления, диск нужно обстучать молотком. Также нужно постучать по болтам, чтобы они легко выкрутились. После этого тормозной диск обычно хорошо снимается, но если он сильно прикипел, то его можно снять после снятия кулака.
6. Выкрутить гайки крепления кулака к стойке.
7. открутить шаровую опору, которая крепится сквозным болтом и сжимает кулак, и опустить ее вниз.
8. Снять поворотный кулак.

Теперь из поворотного кулака необходимо выпрессовать ступицу.

Если ступица выпрессуется с внутренней обоймой подшипника – ее нужно аккуратно распилить болгаркой и, расколов, снять с полуоси, претварительно сбив пыльник подшипника. Желательно не сбивать обойму, упираясь в ступицу, потому что можно ее повредить. Поверхность ступицы, на которую ложится подшипник, должна быть ровной и гладкой, иначе ступицу нужно заменить. Затем нужно выпрессовать подшипник из поворотного кулака, предварительно сняв стопорное кольцо. Далее нужно запрессовать подшипник:

• Если машина с ABS, то вначале вкладываем кольцо для крепления датчика, которое желательно предварительно смазать, чтобы оно не болталось.
• В поворотный кулак запрессовываем подшипник, который для машины с ABS вкладывается магнитным кольцом вниз, в качестве оправки можно использовать старый подшипник.
• Вставляем стопорное кольцо.
• Запрессовываем ступицу – при этом ступица располагается внизу, а кулак на нее напрессовывается, подпорка ставится исключительно на внутреннюю обойму подшипника, иначе он может просто разъединиться.

Теперь необходимо собрать колесо в обратном порядке.

Как заменить подшипник задней ступицы

Для замены заднего ступичного подшипника Рено Логан:

1. Ослабляем ступичную гайку, предварительно сняв колпачок, приподнимаем машину на домкрате и снимаем колесо.
2. Откручиваем ступичную гайку.

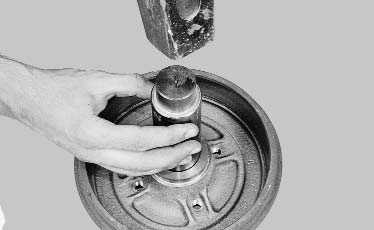

3. Снимаем ступицу с помощью съемника, предварительно обстучав и, с помощью отверток, отделив ее от кожуха.
4. Вынимаем стопорное кольцо;
5. Выпрессовываем подшипник.
6. Запрессовываем подшипник.
7. Вставляем стопорное кольцо. Если кольцо вставлено в посадочное место, оно свободно прокручивается.
8. Собираем колесо в обратном порядке.

В основном подшипники ступицы выходят из строя из-за износа, увеличением которого становятся удары при попадании в ямы. Для продления срока службы ходовой части вашего авто – будьте аккуратны на дорогах.

Самостоятельная замена заднего ступичного подшипника

«Рено Логан» устанавливается на подъемник. Если такового нет, требуется вывесить часть кузова домкратом (с той стороны, где нужно поменять элемент). Предварительно нужно сорвать гайку ступицы ключом на 30. Важный момент – автомобиль не должен стоять на ручнике (по возможности установите противооткаты). Далее разбирается тормозной барабан. После переходят к стопорному кольцу. Поскольку оно плотно сидит в посадочном отверстии, его нужно подковырнуть отверткой.

Далее извлекают колпачок ступичного подшипника. При помощи съемника выпрессовывают рассыпавшийся элемент. Далее внутренняя полость ступицы очищается от загрязнений. Можно использовать кусок ветоши и любой растворитель. Далее это место тщательно обрабатывается литолом. Поскольку смазка довольно густая, наносить ее рекомендуется при помощи отвертки или деревянной щепки.

Далее в посадочное место запрессовывается новый подшипник. Сборка элементов производится в обратной последовательности.

Важный момент – ступичная гайка закручивается с усилием 175 Нм. Закрутите элемент так, чтобы присутствовал небольшой люфт в 1 градус. Сама запрессовка производится при помощи нагрузки на наружное кольцо подшипника

Важно не сломать обойму во время установки. Иначе он может рассыпаться на первом же повороте

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

1. Корпус поворотного кулака;
2. Держатель датчика AВS;
3. Заменяемая деталь (шарикоподшипник);
4. Стопорное колечко;
5. Передняя ступица.

Подготавливаем инструмент по списку:

1. Набор слесарных ключей и накидных головок;
2. Отвертка, молоток;
3. Круглогубцы, тиски;
4. Съемник (по возможности);
5. Динамометрический ключ (желательно).

Замена подшипника — последовательность операций:

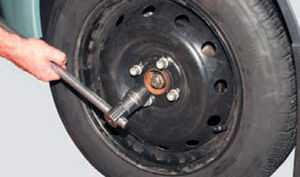

1. 1. Воротком или ключом ослабляем болт крепления колес.

1. 1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

1. 1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

1. 1. Освобождаем от крепления шаровую опору.

1. 1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

1. 1. Снимаем шаровую и рулевую тягу с кулака.

1. 1. Затем демонтируем весь поворотный механизм.

1. 1. Снимаем тормозной диск, далее работа будет с самой ступицей.

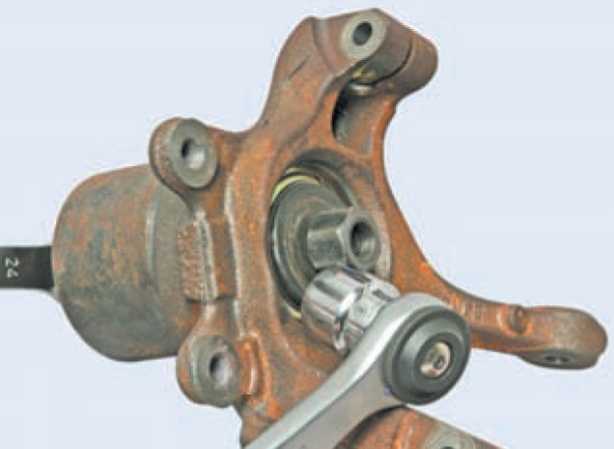

   2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

1. 1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

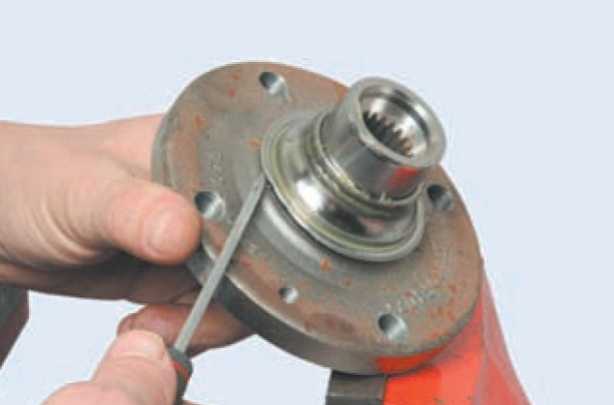

1. 1. Демонтируем защитную шайбу от п/ш.

1. 1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

1. 1. Стягиваем съемником обойму.

Совет:
Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

1. 1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

1. 1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

1. 1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.

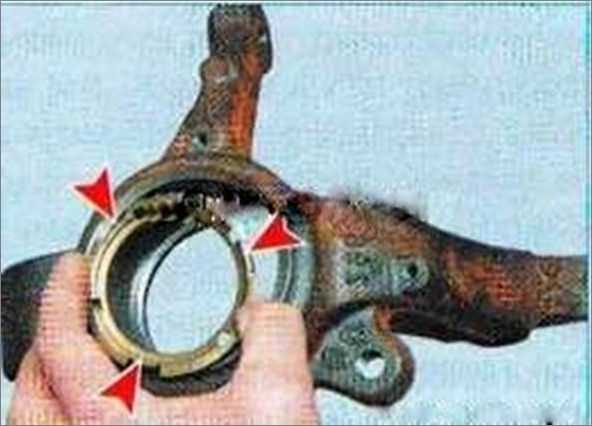

   2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:
Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

1. 1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

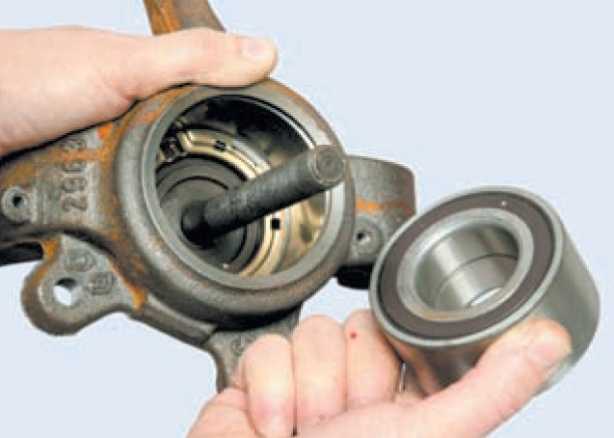

1. 1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

1. 1. Следующее действие — необходимо в корпус кулака установить стопорное кольцо.
   2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

1. Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке с опорным подшипником, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
2. После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
3. Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
4. Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:
При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Проверка и замена подшипников ступицы заднего колеса Renault Megane

Проверка и замена подшипников ступицы заднего колеса

Двухрядный роликовый или шариковый подшипник заполнен смазкой и герметично закупорен, и не нуждается в обслуживании. Не снимайте подшипник без крайней необходимости, поскольку это приведет к его повреждению. Не перетягивайте гайку приводного вала в попытке “отрегулировать” подшипник.

ПРОВЕРКА

1. Заблокируйте передние колеса и выберите задний ход (или положение “Р”). Поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо и полностью освободите ручной тормоз. 2. Чтобы проверить подшипник переднего колеса на износ, измерьте боковой люфт ступицы. Установите микрометр так, чтобы его зонд упирался во внешнюю сторону фланца ступицы. Люфт не должен превышать 0.03 мм. Если это не так, подшипник изношен чрезмерно и его следует заменить.

МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ЗАКРЫТОГО ТИПА

ЗАМЕНА

3. Надежно подоприте наружную сторону ступицы и вытесните или выбейте подшипник, используя трубчатую выколотку. Выколотка должна опираться только на наружное кольцо подшипника. 4. Тщательно очистите ступицу от грязи и смазки. Сточите задиры и неровности, которые могли бы помешать установке нового подшипника. Проверьте ступицу на наличие трещин и других повреждений и замените ее, если необходимо. Подшипник и стопорное кольцо должны быть заменены после каждого их снятия. Ремонтный комплект для замены подшипника состоит из самого подшипника, стопорного кольца, прокладки, упорной шайбы, гайки ступицы и защитного колпачка со смазкой. 5. При сборке, убедитесь (если возможно), что новый подшипник наполнен смазкой. Нанесите на наружное кольцо подшипника и поворотную цапфу тонкий слой трансмиссионного масла. 6. Надежно подоприте обратную сторону ступицы, затем установите подшипник в рабочее положение, используя подходящую распорную втулку, которая опирается только на наружное кольцо подшипника. Убедитесь, что подшипник не перекошен. 7. Прикрепите подшипник новым стопорным кольцом. 8. Установите тормозной барабан как описано в Главе Тормозная система.

МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ОТКРЫТОГО ТИПА

ЗАМЕНА

1. На этих моделях встречаются два типа сборки ступицы. На автомобилях, где ступица и тормозной барабан представляют собой единый неразборный блок, процедура замены подшипника аналогична описанной выше. На автомобилях, где тормозной барабан съемный (Scenic), подшипник вмонтирован с ступицу и не может быть снят отдельно. На этих моделях замена подшипника влечет за собой замену полной сборки ступицы, что описано ниже. 2. Снимите барабан заднего тормозного механизма как описано в Главе Тормозная система. 3. Аккуратно отожмите отверткой крышку из центра ступицы. Если крышка повреждена, замените ее. 4. Используя головку и длинный стержень, отверните гайку ступицы колеса. Выбросите гайку – она подлежит замене. 5. Извлеките сборку ступицы и подшипника из поворотного кулака. Если сделать этого не удается, постучите по периферии фланца ступицы киянкой или используйте универсальный съемник. 6. Установите сборку ступицы и прикрепите ее новой гайкой. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы. 7. Установите тормозной барабан как описано в Главе Тормозная система.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.

Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Как выбрать подшипники?

Если в салон Renault Logan стал доноситься неприятный посторонний шум, который возникает при езде, то первым и незамедлительным действием следует проверить состояние ступичных подшипников

Выбирая деталь, обращаем внимание в сторону качественных аспектов, а также не забываем о производителе. Рекомендуем склониться к приобретению оригинального продукта. Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении

Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении.

Чтобы выбрать подшипник, соответствующий по своим параметрам именно конкретному автомобилю Renault Logan, потребуется воспользоваться специальным справочником. Рассматриваемые детали, предназначенные для передней оси, имеют в своем конструктиве ряд отличий от таковых компонентов, устанавливаемых в задние ступицы. Также различима и технология их замены.

Цена нового элемента ступицы рено логан

Надежный производитель – это завод FAG, стоимость изделий которого составляет от 2500 руб. до 5000 руб. Следующий ценовой сегмент – это от 1700 руб. до 2500 руб. За такую цену можно купить качественный, так и плохого качества подшипник, тут как повезет. Лучше производители: SNR, SWAG, NTN. Как правило подшипники с ABS — дороже в 1,5-2 раза.

№ п/пПроизводитель / СтранаАртикул (каталожный номер)Цена 2020 год, рубОсобенностиСтопорное кольцоПодшипникКрепежные ступичные болтыИнструкция

1	FAG Германия Аналог	713 6300 30 (без ABS) 713 8013 10 (с ABS)	1400, 3800	—	—
2	FEBI Германия Аналог	24315 (с ABS)	3000	—	—
3	SKF Швеция Аналог	VKBA 3596 (без ABS)	1400	—

К чему приводит неисправность подшипника?

Лучше не используйте съемник для этого, иначе можете повредить пыльник. Снимите суппорт, разведя колодки при помощи отвертки или другого инструмента, а затем открутите 2 болта сзади. Подвесьте суппорт на крючок или при помощи проволоки к пружине.

Но свои барабаны я практически полностью снял руками и без каких либо инструментов. Единственное воспользовался молотком, когда барабан был снят на половину.

Видно он стал немного боком и его заклинило. Но несколько раз стукнув молотком не сильно с одной и с другой стороны барабан снялся.

Осмотрел колодки, думаю они ещё тысяч походят, да и новые я не покупал. Тормозной механизм прочистил и продул.

Задний ступичный подшипник: артикул, выбор, цена

Были обнаружены места где колодка трёт тормозной щит, эти места я смазал оставшейся смазкой для направляющих суппортов фото ниже. Далее переходим к барабану и выпрессованию подшипника.

Передние подшипники мне перепрессовали под прессом, думал и задние так же сделать, но нужно было ждать почти до вечера, а первый барабан я снял в 9 часов утра. Подберите такую наставку, чтобы она опиралась только на наружное кольцо изделия диаметр мм.

Операции по выпрессовке и запрессовке подшипника 1 на рисунке можно осуществлять съемником 2 на рисунке , который будет крепиться лапками к диску. После снятие старой детали, отчистите узел от грязи, для облегчения запрессовки нанесите смазку Литол. С помощью оправки молотка запрессуем новое изделие, или воспользуйтесь съемником см. После запрессовки, устанавливаем стопорящее кольцо в корпус барабана.

Собираем весь узел в обратной последовательности пункты 3,2,1.

Замена подшипника ступицы переднего колеса Рено Логан 2005

Замену подшипника ступицы переднего колеса проводим при выходе его из
строя или при демонтаже ступицы, так как во время выполнения этой
операции элементы подшипника будут повреждены.
Работа показана на подшипнике ступицы автомобиля, оборудованного АБС. На
автомобиле без АБС операции по замене подшипника практически аналогичны.
Отличие заключается в отсутствии установочного кольца для датчика
скорости вращения колеса, которое на автомобилях с АБС размещается в
гнезде поворотного кулака под подшипник.
Операции по замене подшипников правого и левого колеса аналогичны.
Затягиваем стояночный тормоз, включаем первую передачу и подставляем под
колеса упоры.


Гайка подшипника ступицы колеса затянута
большим моментом, поэтому головка и вороток должны быть достаточно
прочными, чтобы передавать необходимое усилие.


Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.
Если таким способом отвернуть гайку не удалось (колесо автомобиля
проворачивается), то можно затормозить автомобиль, нажав педаль тормоза
и удерживая ее, — для этого потребуется помощник.
Вывешиваем и снимаем колесо. Снимаем датчик скорости вращения переднего
колеса (см.«Снятие
датчика скорости вращения переднего колеса»).
Снимаем диск и щит тормозного механизма (см.«Замена
диска тормозного механизма переднего колеса»). Отсоединяем
наконечник рулевой тяги от поворотного кулака (см.«Замена
наконечника рулевой тяги»).
Выводим палец шаровой опоры из отверстия поворотного кулака (см.«Снятие
рычага»). Отсоединяем амортизаторную стойку от поворотного кулака
(см.«Снятие
амортизаторной стойки и ее разборка»)…

…и снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика
корпуса наружного шарнира привода колеса.


Во время демонтажа левого поворотного кулака
не прикладывайте усилие к приводу колеса, направленное вдоль его оси
наружу автомобиля, так как при этом может произойти выход роликов
трехшиповика внутреннего шарнира привода из пазов полуосевой шестерни
коробки передач.
Опираем поворотный кулак на губки тисков.


Нанося удары по торцу ступицы через оправку или головку подходящего
размера…


…выпрессовываем ступицу.
При этом внутреннее кольцо подшипника, расположенное ближе к фланцу
ступицы, остается на ступице.


Отверткой поддеваем защитную шайбу, закрывающую сальник подшипника…


…и снимаем шайбу.
Зажимаем фланец ступицы в тисках. Вставляем зубило между торцами
внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника
по ступице.
Затем вставляем захваты съемника в образовавшийся зазор…

…и окончательно спрессовываем внутреннее кольцо подшипника со ступицы.


Щипцами для снятия стопорных колец вынимаем стопорное кольцо подшипника
из канавки поворотного кулака.


Чашечным съемником выпрессовываем подшипник из поворотного кулака.
Подшипник также можно выпрессовать ударным способом. Для этого опираем
кулак на губки тисков.

Нанося удары по торцу наружного кольца подшипника через оправку или
головку подходящего размера, выпрессовываем подшипник из кулака.
Перед установкой нового подшипника очищаем посадочное отверстие в
поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на
ступице забоины от зубила.
Перед запрессовкой подшипника…

…вкладываем в отверстие поворотного кулака установочное кольцо датчика
скорости вращения колеса (лапками, центрирующими кольцо, — внутрь
кулака).


Ориентируем кольцо в отверстии кулака так, чтобы держатель датчика
скорости на кольце 1 расположился в пазе кулака 2 (для наглядности
показано на собранном ступичном узле).
Установив винт чашечного съемника с опорной шайбой…


…вставляем в отверстие кулака новый подшипник


Подшипник следует устанавливать так, чтобы его
защитная шайба темного цвета (из магнитного материала) была обращена к
установочному кольцу датчика скорости вращения колеса.


Элементы ступичного узла:
1 — поворотный кулак;
2 — установочное кольцо датчика скорости вращения колеса (на автомобиле
без АБС оно отсутствует);
3 — подшипник ступицы;
4 — стопорное кольцо;
5 — ступица колеса


Запрессовываем подшипник, прикладывая усилие через чашку съемника 1 к
торцу наружного кольца подшипника 2, при этом шайба съемника 3 должна
опираться на поворотный кулак.
После запрессовки подшипника устанавливаем в канавку кулака стопорное
кольцо. Затем запрессовываем ступицу в подшипник.

При запрессовке ступицы чашка съемника должна опираться на торец
внутреннего кольца подшипника.
Дальнейшую сборку и установку ступичного узла проводим в обратной
последовательности.

   ..


111

112






118

..

Какие признаки указывают на проблемы с опорным подшипником

Согласно установленному производителем регламенту, точного срока замены подшипника нет. Срок его службы напрямую зависит от эксплуатации авто. Так, при определенных условиях подшипник может прийти в непригодность после 60 тыс. км пробега, а может и после 120 тысяч.

Элемент подлежит замене сразу после того, как появились признаки, указывающие на его износ

Этот момент важно не пропустить, так как он крайне важен для сохранения рулевого управления авто и правильной геометрии передней подвески

Существует несколько признаков, указывающих на износ опорного подшипника:

• Потеря свободного хода рулевого колеса.
• Скрип и стук в области передней стойки при проезде через неровную поверхность.
• Стук при повороте рулевого колеса.
• Вибрации, передающиеся на рулевую рейку и руль (водители этот признак характеризуют выражением «бьет руль»).
• Нестабильная работа рулевого управления (авто уводить в сторону или вправо-влево).
• Шток передней стойки амортизатора располагается значительно выше, чем уровень опорной чашки лонжерона.

Если появились такие признаки, движение на автомобиле запрещено. В лучшем случае может прийти в непригодность стойка амортизатора и рулевая рейка, в худшем – машина поведет себя непредсказуемо и в случае критической ситуации водитель может не справиться с ее управлением.

С каким усилием затягивать колесные гайки

Сила затяжки болтов у каждого автомобиля своя и определяет её производитель, указывая в инструкции по эксплуатации модели.

Только как понять, что при закручивании приложено именно то усилие, которое нужно? И как не перестараться и не сорвать резьбу? Для этого существует специальный ключ со встроенным динамометром (отсюда и название динамометрический). Он обеспечит контроль момента затяжки колесных гаек, для которых пережим так же нежелателен, как и слабое крепление.

Он может привести не только к срыву резьбы или деформации болта или шпильки, но и к появлению трещины на диске. К тому же, перетянутый крепёж имеет свойство прикипать к ступице, после чего его невозможно открутить – нужно только срезать. Перетянуть резьбу можно не только гайковёртом, но и балонником, рычаг которого имеет достаточную длину.
