Замена шаровых опор на ваз-2107 и на классике

Снятие и замена нижней шаровой опоры

Домкратом поднимаем автомобиль, устанавливаем упор, чтобы авто не сорвалось с него. Ставить его нужно либо под переднюю балку, либо под домкратник. Нельзя подпирать рычаг подвески, он должен остаться на весу. Устанавливаем под колесы противооткатные упоры для безопасности проведения замены.

Ключом на 22 срываем гайку крепления нижней шаровой опоры к поворотному кулаку. Выкручиваем её, насколько позволит выступ на сошке. Она полностью не выкрутится. Прогоняем её по резьбе несколько раз, открутив и закрутив до конца. Так мы полностью очистим резьбу от ржавчины и мусора.

Устанавливаем съемник между верхней и нижней опорой. Распираем его между пальцами. Тянуть его до «усеру» не нужно, можно сорвать резьбу на его гайках (их может быть две или одна в зависимости от конструкции съемника)

Важно создать достаточное напряжение между верхней и нижней шаровой

Молотком наносим несколько четких ударов по приливу на кулаке. Можно использовать длинную надставку (трубу) и по ней бить молотком. Упирать её нужно в прилив на кулаке.

Во время ударов будет видно, когда палец выскочит из конуса кулака. Это будет сопровождаться характерным металлическим звоном и посадкой нижнего рычага. Гайка пальца упадет на кулак и покажется палец.

Теперь появилось свободное место для выкручивания полностью крепежной гайки. Берем ключ на 22 и откручиваем её до конца. Внутри её находиться пластиковая втулка, своего рода контргайка, если опора сильно разбитая, то гайка будет прокручиваться вместе с пальцем. Ничего страшного.

Есть 4 способа, как открутить прокручивающуюся вместе с шаровым пальцем гайку:

Устанавливаем монтировку между рычагом и ступицей или кулаком и пружиной подвески. Тянем её в сторону, чтобы заклинить палец в кулаке, откручиваем гайку.

Если есть клещи, то зажимаем ими палец через резиновый пыльник опоры. Он порвется, но вы все равно будет устанавливать новую шаровую, его не жалко. Одной рукой держим клещи, второй выкручиваем гайку.

Я раньше не знал о существовании первых двух вариантов. Поэтому для меня самым логическим способом было срубить гайку зубилом и молотком. По этой причине я потратил на замену шаровых ВАЗ 2107 два дня.

Последний вариант – обрезной машинкой срезают палец. У меня нет маленькой «болгарки» и таких же дисков. Этот вариант для меня не приемлим.

Снимаем полностью с пальца ступицу и отводим её в сторону. Ключами на 13 срываем и выкручиваем гайки крепления опоры к нижнему рычагу. Вынимаем из него старую шаровую.

Собираем в обратной последовательности. Перед монтажом новой нижней шаровой опоры её нужно обслужить. Существует несколько способов продлить жизнь опорам перед их установкой на автомобиль. Вкратце – снять пыльник и положить под него смазку, обильно смазав шар пальца. Количество смазки должно быть умеренное, чтобы не порвался пыльник.

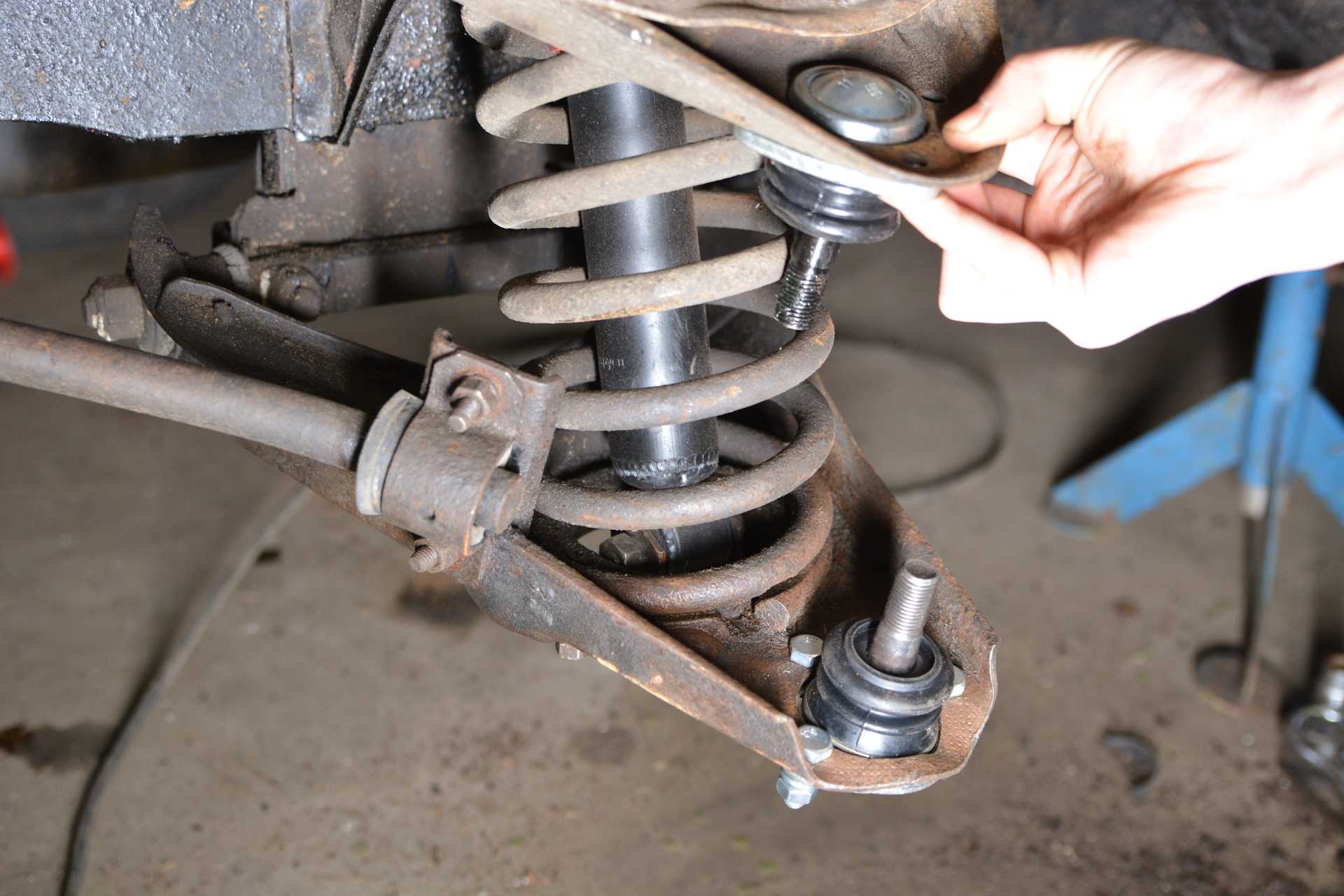

Вставляем нижнюю шаровую в рычаг. Крепим её болтами и гайками

Важно чтобы болты смотрели шляпками вверх, а гайки закручивались снизу. Если перепутать, то выступающим концом болта можно разорвать пыльник во время работы подвески

Надеваем ступицу на палец. Смазываем его резьбу литолом, а лучше водостойкой смазкой. Закручиваем гайку ключом на 22.

Закрутив до упора, гайка может начать прокручиваться. Это нормально, просто палец полностью не «сел» в конус поворотного кулака. Подкладываем под рычаг деревянный брусок и опускаем автомобиль. Под своей тяжестью палец полностью запрессуется в поворотный кулак, он заклинит в нем. Можно под рычаг подставить домкрат и им поднять машину. Так произойдет полная запрессовка пальца. Закручиваем гайку до упора, но без фанатизма, чтобы при последующей замене её можно было сорвать.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.

2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

1. Подъёмником.
2. Набором различных ключей, включая баллонный.
3. Монтировкой.
4. Бруском.
5. Проволочным крюком.

Теперь подробнее о замене.

1. Автомобиль поставить на домкрат, снять колёса.
2. Демонтировать стойки или обычные амортизаторы.
3. Фиксаторы верхнего рычага ослабить.
4. Установить под машину брусок, поднять домкратом нижний рычаг.

5. Открутить крепление стабилизаторной балки.

6. Убрать подъёмник.

7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.

8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.

9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.

10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

1. ВАЗ 2107 устанавливается на яму.
2. Обесточивается аккумуляторная батарея.
3. С автомобиля демонтируются колёса.
4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.

5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.





















6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.

Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

Замена шаровых опор на ВАЗ-2107 — инструкция для новичков 🙂

Итак предыстория — стал доносится со стороны переднего правого колеса эдакий ядреный стук при езеде по кочкам и неровностям, со временем он прогрессировал, стал появляться все чаще и значительно усилился за последнее время, вобщем стал я грешить на шаровые, хотя надеялся что может просто ступицу не помешает отрегулировать, вобщем наступил день икс — и я решил занятся диагностикой ходовой Итак для начала вывесив колеса по очереди с усилием покачал их схватившись руками за верх и низ. При этом колесо издавало стуки. Снял колпачки, отрегулировал ступицы. После этого стук при незначительном усилии исчез. Если дергал сильно — то появлялся но уже немного другой. Для контрольки посадил жену за руль, попросил зажать педаль тормоза. Затем с силой качал колесо. Глухой металлический стук. Верхние шаровые явно просились на замену. К сожелению нижние так не продиагностируешь, они не застучат. Но раз уже верхние менять то и нижние скинуть проверить по пути не проблема Кто то спросит нафига зажимать тормоз? Отвечу, мы таким образом исключаем вариант неверно отрегулированных ступиц, разбитых подшипников и т.д. Ну а раз шаровые нужно менять — приступим. Итак нам понадобится:

1. Музыка, что бы было не скучно работать

2. Пиво. Обязательно. Иначе работа не спорится У меня фигурировала банка пива «Kozel», которую мне привезла из Венгрии, а точнее из Будапешта, в аккурат накануне ремонта моя милая подружка, зовут ее Танюшка, фото прилагаются (не подружки а пЫва)

Для начала снимаем колесо, думаю нет необходимости расписывать весь процесс, балоневый ключик в зубы, домкратик и вперед и с песней. Рекомендую всегда при проведении работ такого роде не полагаться на надежность ручника и передачи а положить чего нить под колеса дабы машинка не уехала. Итак, сняли:

Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо, ну а с левым — влево), хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного «козла» и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него.

Затем диагностируем еще раз шаровые не снимая с рычага, как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме) и затем приступаем уже к откручиваню шаровых с рычагов, у меня для этого используется 2 ключика — один обычный и «трещетка» на 13

Собственно все, одеваем колесо и готово. Если что не понятно — спрашивайте на форуме в этой теме. Есть дополнения, столкнулись с трудностями, хотите дополнить — всегда рад, пишите.

Сборка передней подвески ВАЗ-2107

Итак, разобрал переднюю подвеску, заменил шаровые опоры и сайлентблоки, разобрался как поменять пружину и амортизатор, пришло время собирать подвеску обратно.

Для этого нам понадобятся: — ключи на 6, 13, 17, 19, 22 — молоток, отвертка, монтажная лопатка — стяжка пружин центральная — домкрат — динамометрический ключ — консистентная смазка, изолента

Сначала установим верхний рычаг на место, так как потом легче установить нижний, чем наоборот. Предварительно смазываем ось рычага литолом, чтобы защитить от коррозии и прикипания, ставим шайбы выпуклой стороной наружу, и не забываем про болт крепления бампера.

Затягиваем слегка гайки сайлентблоков, чтобы рычаг свободно ходил по месту — окончательную затяжку будем проводить только после полной сборки.

Затем устанавливаем нижний рычаг, смотрим чтобы шайбы регулировки развала были на месте, если хоть одна потеряется, придется заново делать развал.

Затягиваем болты крепления оси рычага к поперечине моментом 8,0 кгс*м как указано в руководстве. Для его контроля воспользуемся динамометрическим ключом. Также надеваем шайбы отбортовкой наружу и слегка затягиваем болты сайлентблоков.

Теперь надеваем палец верхней шаровой на поворотный кулак ступицы и затягиваем, поверхность пальца также смазываем от закисания. Момент затяжки — 10,0 кгс*м.

Можно устанавливать новую пружину. Для этого воспользуемся центральной стяжкой, купленной заранее, на верхний конец надеваем новую резиновую подушку по месту, фиксируем ее скотчем.

Заводим между рычагами, ориентируем нижний конец по чашке и соединяем нижнюю шаровую со ступицей, затягиваем необходимым усилием. Снимаем стяжку.

Теперь можно устанавливать новый амортизатор. Предварительно его прокачиваем, затягиваем верхнюю гайку с усилием 3,3 кгс*м, нижние — 6,0 кгс*м, главное — не оборвать шпильки, но об этом в следующий раз.

Затем заводим конец стабилизатора за шпильку, надеваем новую подушку и фиксируем к рычагу скобой, чтобы бобышек торчал из отверстия.

Затягиваем моментом 1,8 кгс*м, тут опять, главное, не перетянуть и не сорвать шпильки.

Подвеска полностью собрана

Теперь переходим к важному моменту — затяжке сайлентблоков. Затягивать их следует под нагрузкой массы автомобиля, как-будто он стоит на колесах. Для этого под ступицу подкладываем деревянную чурку и доски и опускаем машину с домкрата.

Для этого под ступицу подкладываем деревянную чурку и доски и опускаем машину с домкрата.

На переднее место кладем груз, имитирующий вес человека, килограммов 50-80, у меня нашлись 2-х пудовая гиря, пресс-тиски и пара сырых бревен. Затягиваем моментом 9 кгс*м для верхнего и 10 кгс*м для нижнего рычага динамометрическим ключом.

Одеваем колеса и едем на сход-развал — кстати, из-за новой пружины он немного изменился и пришлось подкладывать шайбы.

Посчитаемся:

• Сайлентблоки ДААЗ (комп.) — 450 р.
• Шаровые БЗАК 4шт. — 1520 р.
• Амортизаторы СААЗ 2 шт. — 1100 р.
• Пружины ВИС 2 шт. — 950 р.
• Болты-гайки — 200 р.
• Съемник пружин г. Кострома — 600 р.
• Развал-схождение — 700 р.

Итого: 5520 р.

Источники

• drive2.ru/l/484233718039314999/
• 7-vaz.ru/ustrojstvo/podveska-vaz-2107.html
• 7vaz.ru/remont/perednyaya-podveska.html
• bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/perednyaya-podveska-vaz-2107.html

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.

Шаровые опоры на последних версиях ВАЗ 2107 стали более компактными

Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

• корпуса;
• шарового пальца;
• пружины;
• пыльника.

Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.

В современных шаровых опорах пружины не используются

В дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:

• из конструкции исчезла пружина;
• стальной пыльник был заменён на пластиковый;
• неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
• ШО стали неразборными, то есть практически одноразовыми.

Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.

Причины выхода из строя шаровых опор ВАЗ 2107

Основные причины выхода ШО из строя следующие:

• Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются. В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.
• Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.
• Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.

  Через трещину в пыльнике в шарнир попадает грязь и стачивает поверхность шарового пальца

Признаки неисправности шаровых опор ВАЗ 2107

К основным признакам неисправности ШО ВАЗ 2107 относятся:

• Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.
• Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.

  Люфт в шаровой опоре приводит к раскачиванию переднего колеса, которое может на скорости развернуться

• Скрежет и скрип при повороте руля влево или вправо. Причиной является отсутствие смазки в одной из ШО (обычно из строя выходит только одна из опор).
• Неравномерный износ передних и задних шин. Это может произойти не только из-за неисправных ШО. Причиной неравномерного износа может стать неправильно выставленный развал и схождение колёс, недостаточное или избыточное давление воздуха в отдельных колёсах и т. п.

Это интересно: Где находится номер двигателя ваз приора

Замена шаровых опор ВАЗ 2107

Стук в подвеске ВАЗ 2107.

Если проезжая неровности вас преследует неприятный звук в передней части авто, то не нужно доводить дело до критического момента. Чтобы найти причину стука, нужно разобраться в строении подвески как в целом, так и отдельных её частей. В этой статье я расскажу об одной из причин стука и о том, как происходит замена шаровых опор ВАЗ 2107.

Устройство шаровой опоры ваз 2107.

Шаровая опора состоит из пальца вставленного в корпус. Между ними пластиковый вкладыш, который и изнашивается со временем. От попадания пыли внутрь вкладыша, защищает резиновый чехол, надетый на корпус и плотно прилегающий к пальцу. В корпусе шаровой опоры предусмотрено отверстие для смазки и проверки состояния детали. Но далеко не все производители так делают.

Диагностика шаровых опор ваз 2107.

При появлении стука на неровностях в передней части авто и биения в руль, а так же повышенной чувствительности машины к колее следует проверить состояние подвески и одним из пунктов будет проверка шаровой опоры ваз 2107. Как проверить шаровую опору на ваз 2107? Очень легко! Есть несколько способов проверки шаровых опор.

Если у Вас есть смотровая яма или эстакада, то заезжаем туда и начинаем осмотр авто

В первую очередь следует обратить внимание на состояние пыльников шаровой опоры. По ним можно определить первые признаки неисправности шаровой опоры ваз 2107

Если они порваны то скорее всего это и послужило причиной попадания абразива в корпус и повышенному износу детали. Если пыльник цел, и у Вас стоит шаровая с технологическим отверстием в корпусе, как на схеме выше, то перем кусочек тонкой прямой проволоки, отмечаем на нем 11,8мм и засовываем в это отверстие. Если метка погрузилась в шаровую — значит её пора менять.

В случаи если у Вас нет доступа к эстакаде, просто выворачиваем руль и вывешиваем по очереди колёса на домкрате. Далее одну руку держим на стыке корпуса с пальцем, а другой шатаем колесо. Для проверки верхней шаровой следует раскачивать колесо держась за его верхнюю часть, а для проверки нижней шаровой следует применять усилия на самую нижнюю часть колеса. Можно так же просто покачать на себя и от себя верхнюю и нижнюю части колеса, но это может не дать точных результатов так как в таком случаи могут еще издавать звук сайлентблоки рычагов.

Замена шаровых опор ВАЗ 2107.

Когда при диагностике подвески была выявлена неисправность шаровой, то перед нами возникает вопрос как заменить шаровую опору на ваз 2107? На него я сейчас Вам и отвечу. Но перед ремонтом нужно определиться с инструментом. Возможна долгая и мучительная замена шаровых опор ваз 2107 без съемника, потому, что практически ни у кого не выходит сделать это без съёмника. Или же Вы сразу можете купить специнструмент и далее я покажу Вам как пользоваться съемником шаровых опор ваз 2107.

Мы рассмотрим как выполнить демонтаж верхней шаровой опоры ВАЗ 2107 без съёмника, а снятие нижней шаровой опоры ваз 2107 я покажу в варианте с предназначенным для этого приспособлением.

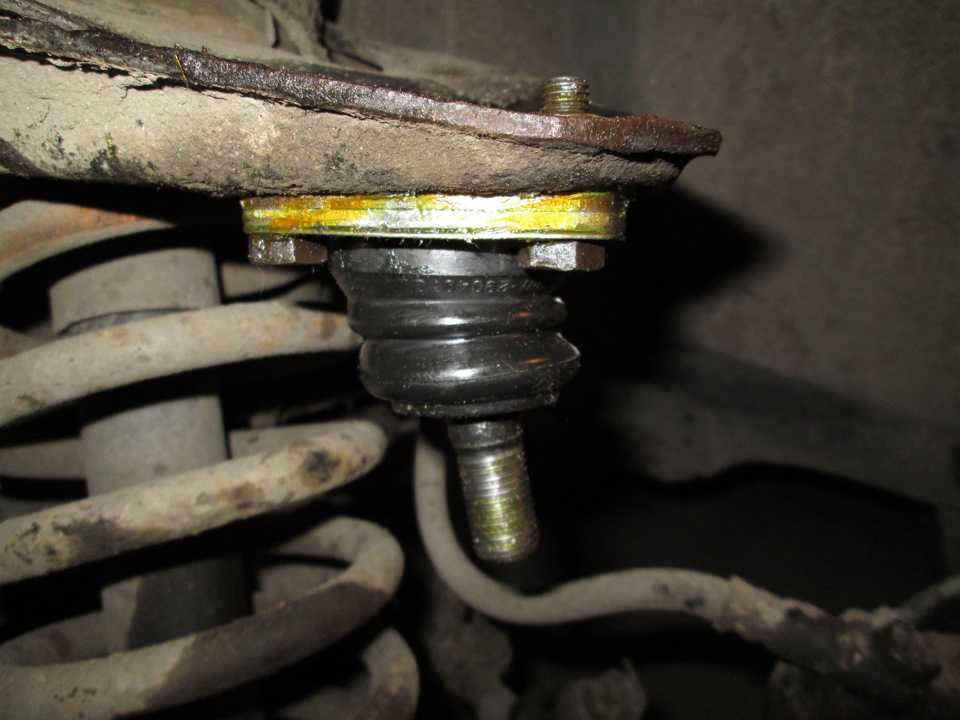

Замена верхней шаровой опоры Ваз 2107.

Замена шаровых опор ВАЗ 2107 происходит при снятом колесе . Чтобы снять , верхнюю шаровую , допустим , на левой стороне без съёмника мы должны выполнить следующие действия : поворачиваем максимально влево руль , ослабляем гайку шаровой , что — нибудь кладём под ступицу , для того , чтобы при опускании машины с домкрата , ступица плотно легла на этот предмет , берем молоток и направляем его на прилив на кулаке ( чуть ниже гайки шаровой ) и кувалдой или топором резко , но не сильно бьем по молотку . Спустя несколько попыток шаровая выйдет . Чтобы процесс пошел быстрее , можно горячей водой полить на ступицу в районе шаровой .

Как только палец выйдет из ступицы, откручиваем 3 болта и демонтируем деталь.

Но данный случай помогает далеко не во всех случаях. Бывает такое, что шаровая просто приржавеет к ступице и ничем, кроме как съёмника её не снять.

Замена нижней шаровой опоры Ваз 2107.

С помощю съёмника шаровые можно выпрессовать из ступицы менее чем за 5 минут. Для этого откручиваем обе гайки пальцев шаровых на пару оборотов. Далее вставляем съёмник между пальцами верхней и нижней шаровых и начинаем выкручивать болт съёмника как показано на фото ниже.

Далее нам остаётся только открутить болты крепящие шаровые к рычагам и поставить новые шаровые.

Сборка производится в обратном порядке.

Во время сборки бывает, что при закручивании гайки на палец шаровой, он начинает прокручиваться. Во избежании такой ситуации протрите сухой тряпкой палец шаровой и его посадочное место в ступице. И после того, как вставите шаровую в ступицу несильно, но плотно пару раз стукните молотком по шаровой. После проделанных процедур палец при накручивании гайки прокручиваться не будет.

голоса

Рейтинг статьи

Назначение шаровых опор

Шаровые опоры сегодня применяются на большинстве моделей. Эта конструкция заменила шкворневой механизм, который ранее соединял подвеску и ступицу колеса. Задачей узла является обеспечение вертикального движения колеса при его горизонтальном креплении. Все детали узла чётко подгоняются по форме и размерам, но в процессе эксплуатации автомобиля зазор между корпусом и наконечником увеличивается. Это приводит к стуку, а в дальнейшем и к полному разрушению.

Все элементы шаровой опоры должны быть выпонены качественно и без брака, это даст гарантию надёжности и долговечности всего механизма

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

• при движении со стороны колеса отчетливо слышны стук и скрежет, усиливающиеся при проезде через неровности дорожного покрытия;
• набор скорости сопровождается раскачиванием колесного диска в разные стороны;
• поворот руля сопровождается скрипом и скрежетом;
• неравномерный износ шин;
• ощутимая тяжесть при повороте руля;
• ухудшилась управляемость ВАЗ 2107;
• автомобиль стал неустойчивым, что особо заметно при преодолении неровностей дороги.

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

1. Поднять домкратом переднее колесо.
2. Выжать до отказа педаль тормоза и удерживать ее в таком состоянии до тех пор, пока не закончится проверка.

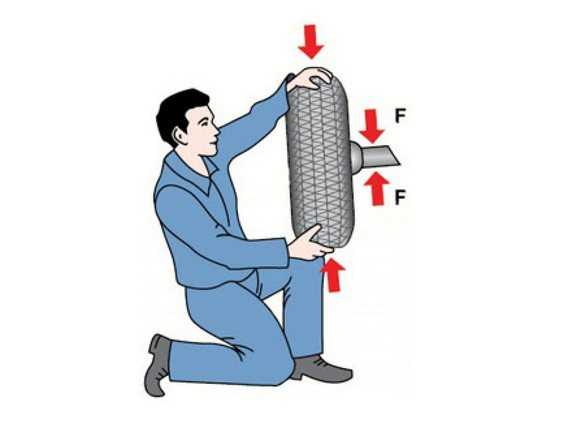

3. С силой покачать колесо в вертикальной плоскости. Движения следует делать первоначально вверх-вниз, а затем влево и вправо. Наличие наименьшего люфта говорит о том, что шаровой требуется замена.

Выявление люфта шаровой опоры

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

Поврежденный пыльник шаровой опоры

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

• сильное повреждение нижнего рычага;
• появление трещин.

Для выполнения работ понадобятся такие инструменты:

• набор рожковых ключей;
• набор головок;
• щётка по металлу;
• домкрат;

• съёмник для выпрессовки сайлентблоков;

• приспособление для снятия шаровых опор;

• монтажная лопатка;
• проникающая жидкость;
• молоток;
• тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

















2. Снимают колесо.

3. Откручивают нижнее крепление амортизатора.

4. Ослабляют гайки на оси.

5. Освобождают крепление подушки стабилизатора.

6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.

7. Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.

8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.

9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.

10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.

11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.

2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

3. Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

1. Рычаг надёжно фиксируют в тисках.

2. При помощи съёмника выдавливают старые шарниры.

3. Осматривают рычаг на наличие повреждений.

4. Вставляют один сайлентблоки. Для этого также используется съёмник.

5. В отверстие вставляют ось вместе с шайбами.

6. Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

1. При помощи болтов фиксируют ось вместе с рычагом.

2. В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.

3. Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
4. Фиксируют подушку стабилизатора.
5. Устанавливают амортизатор и закручивают гайку.

6. Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.

7. Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.
