Регулировка сцепления ваз 2110 своими руками

Как сменить корзину сцепления

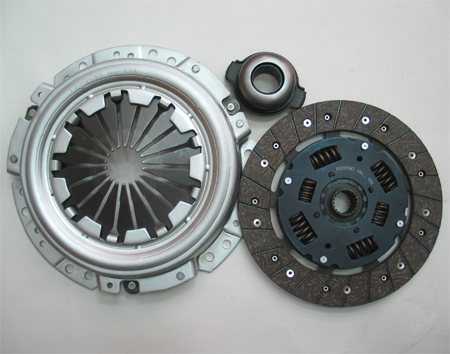

Корзина сцепления на ваз 21101

Как отмечалось выше, для смены корзины сцепления вполне подходят гаражные условия, домкрат и несколько подпорных колодок. В идеале лучше пользоваться подъёмником. Перед тем, как приступить к работам, нужно ознакомиться с руководством по ремонтированию своей машины, обязательной методикой ремонта, а также обслуживания авто. Итак:

Нужно найти каталог деталей, поскольку многих из них может недоставать или некоторые из них окажутся лишними.
Непосредственно перед демонтажем сцепления с коробкой передач нужно пометить, как размещены вращающие детали, дабы не было никаких вибраций при обратной сборке.

Корзинка сцепления на ваз 2110

В салоне машины демонтируется рычаг переключения.
Теперь есть свободный доступ для отсоединения коробки передач.
Болты, с помощью которых корзина фиксируется к маховику, откручиваются. При проворачивании маховика, нужно держать его монтажкой.
Ведомый диск и корзина демонтируются.
Извлекается муфта отключения сцепления с подшипником.
В процессе проведения ремонта нужно осмотреть вилку сцепления, а точнее её состояние. Также осматривают остальные детали на предмет износа.

Лопнула корзина сцепления ваз 2110

Из муфты выпрессовывают выжимной подшипник, конечно, это трудоёмкая работа. Далее сменяют подшипник сцепления. Как правило, для смазывания деталей лучше использовать смазочные составы, рекомендуемые производителем.

В обязательном порядке все детали очищаются от устаревшей смазки, после чего смазываются новым составом. По окончанию работ обработанные элементы монтируются в противоположном разбору порядке. Извлечённая коробка передач со сцеплением устанавливается на своё место.

Сменить корзину сцепления не так тяжело, как кажется на первый взгляд, достаточно обладать минимальными знаниями, навыками и умением пользоваться специальными приспособлениями

Для правильного выполнения работ важно следовать рекомендациям. Сегодня с помощью видео и фото можно произвести ремонт или смену важных элементов сцепления своими руками

Также немаловажную роль играет правильно подобранная пошаговая инструкция, без которой трудно или невозможно выполнить тот или иной процесс. Чтобы не пришлось переделывать работу повторно, нужно приобретать только качественные запасные части, цена которых напрямую зависит от производителя.

Особенности замены вилки сцепления на ВАЗ-2110, 2111, 2112

Приводная вилка сцепления необходима для правильной работы всей трансмиссионной системы. Этот механизм представляет собой рычаг, при давлении на который происходит следующее: при выжимании педали перемещается муфта, выжимной подшипник, это приводит к перестановке внутренней кромки пружины вперед, а сцепление выключается. При обратном движении педали сцепление включается, поэтому иногда данная запчасть называется вилкой выключения или включения соответственно. Обычно вилка сцепления встречается в механических коробках, изредка входит в состав гидравлических. Приводная вилка представляет собой металлический стержень, на котором закреплены рычаг и две лапки.

Какие обычно бывают неисправности вилки сцепления ВАЗ-2110, требующие замены

Вилка сцепления подвергается износу, как и другие детали. Возможен и заводской брак, но вследствие простоты конструкции встречается намного реже.

Вилка сцепления ломается. В этом случае педаль резко проваливается, продолжение вперед практически невозможно.
Трещина. Сцепление схватывает все ниже, регулировка почти безрезультатна. Когда трещина увеличивается, педаль сцепления снова уходит вниз.
Изогнутость.
Износ лапок.
Дефекты лапок в точке касания муфты вкладыша.

Менять вилку нужно в любом случае, так как эта деталь является необходимой для движения вашего авто. Без нее невозможно переключение передач.

Стоимость запчасти составляет 300-500 рублей

Обратите внимание при выборе на качество материала, толщину металла. Очень часто вилка из тонкого железа гнется практически сразу

Хотя деталь проста по своей конструкции, заменить ее может быть не так просто самостоятельно. При обращении в автосервис за замену приводной вилки сцепления ВАЗ-2110 придется отдать от 1500 до 2500 рублей.

Если на классике поменять вилку, не снимая коробку переключения передач, еще можно, но сделать то же самое на ВАЗ-2110 не получится. На замену понадобится от 3 до 4 часов в зависимости от опыта.

Снять КПП.
Убрать нажимной подшипник.
Следующим действием снимаем резиновый чехол, зацепив его отверткой. Стягиваем его с вилки включения. Ему тоже требуется замена, если он деформировался, потрескался или стал жестким.
Плоскогубцами с одной стороны картера стиснуть фиксирующие лепестки. Воспользовавшись отверткой, подцепить пластмассовую втулку оси вилки. Если есть заметные повреждения, следы изнашивания колпачка, то его тоже нужно поменять.
Открепляем собственно вилку включения сцепления: приподняв ее, нужно извлечь ее ось из втулки. Сначала ось, потом и рычаг достаются из выходов в картере.
Нужно сдавить окончания пружинного фиксатора вилки и извлечь его. Деформированный фиксатор нуждается в замене.
Заменяем вилку, которая имеет следы износа.
Обычно рекомендуется заменить и металлическую втулку, особенно если она заметно изношена.
Перед тем, как ставить новую деталь, нужно смазать и металлическую, и пластмассовую втулки.
Далее проводите монтаж вилки выключения. Сборка проводится в том же порядке, начиная с конца. Внимательно закрепляйте пластиковую втулку. Выступ на ней должен оказаться в выемке на картере. Лепестки должны прочно закрепить втулку, удерживая от выпадения.

Если использовать при замене запчасть надлежащего качества, то приводная вилка сцепления прослужит немало. Смененные сопутствующие элементы защитят механизм и улучшат его работу.

Как поменять сцепление ВАЗ 2110

Иметь в собственном гараже иномарку очень престижно и круто, однако и сегодня сотни тысяч водителей являются владельцами автомобилей отечественного производства. Они, во-первых, значительно дешевле стоят по сравнению с иностранными автомобилями, а во-вторых, экономичны в эксплуатации и ремонте. Кроме того, авторынки просто переполнены разнообразными запчастями и комплектующими ко всем моделям ВАЗ, как новыми, так и б/у.

Ремонт автомобиля, какой бы поломка не была, всегда требует вложения средств и усилий. Однако ремонт или замена запчастей собственными руками значительно дешевле и выгоднее. Сцепление — очень важный компонент любой машины, поэтому если есть подозрения на неисправность именно этой детали, нужно немедленно проводить ее замену.

Замена сцепления ВАЗ 2110 происходит следующим образом. Прежде всего, необходимо подыскать эстакаду или яму, или еще лучше подъемник.

Отсутствие комфортного рабочего места значительно затруднит проведение ремонтных работ и увеличит продолжительность работы.

Можно приподнять перед автомобиля и зафиксировать его на специальных подставках. Обязательно поставить упоры под задние колеса. Только после устройства автомобиля на рабочее место можно переходить к замене сцепления.

Снимаем воздушный фильтр

Необходимо снять с аккумулятора минусовую клемму. Такая необходимость заключается в том, чтобы не допустить короткого замыкания проводки во время проведения ремонтных работ.
Снять корпус воздушного фильтра, чтобы получить доступ к болтам, которыми прикреплена КПП к двигателю.
Снять с передних колес защитные колпаки и открутить закерненные гайки. Можно сделать это с помощью керна или зубила. Также стоит ослабить гайки на левом колесе. Позже его также придется снять.
Приподнять перед машины и поставить под него подставки. Снять переднее колесо (левое).

Снимаем защиту

Затем отверните длинный болт, который фиксирует стабилизатор поперечной устойчивости. Перед этим необходимо снять защиту (при ее наличии).
Очень важный этап — сдвиг КПП. Чтобы она могла свободно перемещаться, нужно снять левый брызговик, освободить левую шаровую опору от болтов, левую стойку отвести в сторону за привод колес.
Отключить от КПП 2 разъема. Справа находится пластина, которая отвечает за крепление реактивной тяги. Свое начало она берет с рычага, который и переключает передачи. Однако прежде чем ее отсоединить, нужно заметить само место для крепления тяги, чтобы потом не было проблем и не пришлось тратить время на подгонку рычага.
После освобождения коробки передач, можно снимать ее крепления к двигателю. Здесь всего 1 гайка и 3 болта.

Откручиваем подушки

Затем нужно открутить заднюю подушку, которая служит для крепления КПП и двигателя, затем сдвинуть коробку. Делать это нужно таким образом, чтобы сильно не опустить двигатель, поэтому лучше подложить под него какие-либо опоры или поддомкратить.
Аналогичные манипуляции нужно проделать с коробкой и уже после этого сдвигать ее на нужное расстояние. Когда все готово, можно приступать к откручиванию корзины сцепления и вынимать выжимной подшипник.
Лучшим вариантом будет замена сцепления целиком, включая и выжимной подшипник.

Заменяем сцепление

В обратном порядке выполняется сборка машины. Таким образом можно самостоятельно произвести замену сцепления у автомобиля ВАЗ 2110. Нужно провести центровку диска, лучше всего воспользоваться специальной оправкой, при ее отсутствии деревянным кругляком подходящей длины и диаметра. При правильной дисковой центровке, затяжке всех болтов крепления, оправка или деревянный кругляк должны легко выниматься.

Видео

Подробная инструкция по замене сцепления ниже:

auto-wiki.ru

Как отрегулировать фары на ниве шевроле видео
Лада гранта на холодную плохо заводится на
Как отрегулировать ручник на пежо 406
Замена сальника заднего коленвала ваз 2110
Снятие панели задней двери тойота премио
Антифриз синий
Упала педаль сцепления ваз 2110
Предохранители golf 3
Нет искры шевроле лачетти
2106 кардан
Метки грм нива 21213 инжектор

Коротко о механизме передачи крутящего момента на «десятке»

О технической стороне отечественных автомобилей уже написаны тома, так что здесь рассмотрим только самые «верхушки» устройства фрикционного узла. На классической «десятке» установлена однодисковая сухая муфта с нажимной пружиной диафрагменного типа. Основные параметры заключаются в следующем:

Размер диска 200х140 мм.
Привод беззазорный тросовый.
Кожух соединяется с маховиком шестью болтами.

Наличие задиров, растрескиваний и неравномерного износа на ведомом диске недопустимо. Расстояние менее 0,2 мм от верхней кромки накладки до заклепок также указывает о необходимости установки нового элемента.

Все интересующиеся вопросом, какое сцепление лучше поставить на автомобиль ВАЗ 2110, должны учесть один момент. На «десятку» можно установить муфту от Lada 2112, диск там такой же размерности, но за счет усиленной нажимной пружины способен передавать более высокие показатели крутящего момента. При этом, нажимая на педаль, придется прикладывать большее усилие, и, вполне возможно, чаще менять тросикпривода муфты.

В заключение краткого обзора нельзя не упомянуть о целесообразности комплексной замены сцепления. Нет, если у вас уйма времени и богатый практический опыт, позволяющий выполнять разборку и сборку узла по несколько раз на неделю, то, пожалуйста – сегодня можете поменять выжимной подшипник, а через неделю – ведомый.

Замена троса сцепления ВАЗ

Авто вазовского производства бывают как переднеприводными, так и заднеприводными, также у них есть различный привод сцепления. Если у всех автомашин ВАЗ-классика привод гидравлический, то у многих переднеприводных авто (2108-2115) выжимом управляет механика, и элементом управления является трос. Как и все детали, трос сцепления (ТС) со временем изнашивается, поэтому периодически нуждается в замене. Причинами выхода из строя ТС являются:

заедание самого троса в «рубашке»;
обрыв остальных нитей ТС;
обрыв самого троса.

Если сам ТС целый, но сцепление стало туго выжиматься, можно попробовать смазать трос. В качестве смазывающего состава подойдет литол или другая консистентная смазка, но следует учесть, что это временная мера, и все равно нужно готовиться к замене троса сцепления ВАЗ. Меняем ТС на «Жигулях» 2108-2115 очень просто:

один его конец отсоединяем от педали;

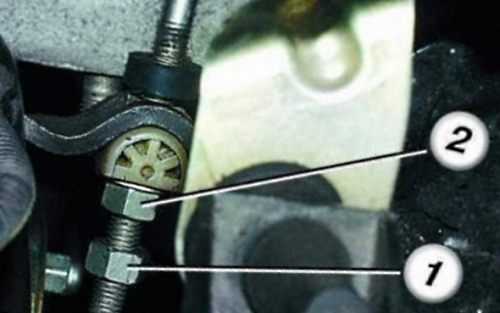

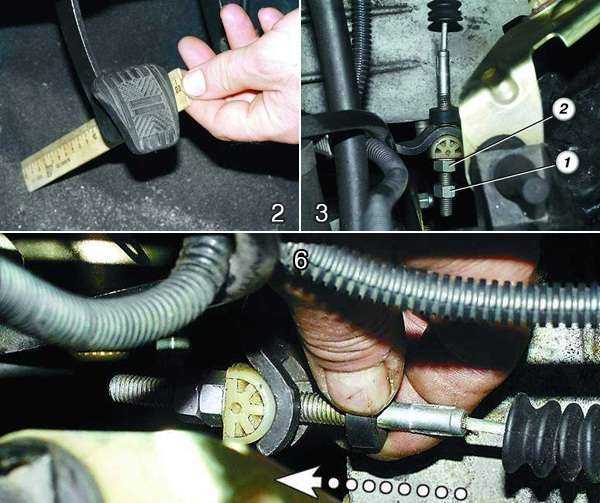

разворачиваем гайки крепления троса на кронштейне КПП (на рисунке 1 и 2);
отсоединяем ТС от вилки на коробке передач.

Для того чтобы снять ТС, его выдергиваем в моторный отсек, затем устанавливаем новую деталь, гайками на кронштейне регулируем натяжку троса.

Переходим к снятию

Чтобы снять с ваз 2112 диски сцепления, выполняем такие действия:

Устанавливаем наш автомобиль на осмотровую яму (или что у вас вместо нее — эстакада, подъемник)
Снимаем с автомобиля коробку передач, предварительно отсоединяем провода от аккумулятора
Без этого к сцеплению нам не добраться, напомню вкратце порядок действий:
Сливаем масло из КПП
Снимаем стартер
Отсоединяем от датчика скорости колодку с проводами, сжав для этого пружинные зажимы
Откручиваем болт, которым крепится кронштейн, держащий модуль зажигания, затем болты (их два) крепящих сверху КПП к мотору
Отключаем колодку проводов расположенную снизу машины от датчика заднего хода
Откручиваем болт хомута, крепящего кронштейн тяги переключающей передачи, и стаскиваем её с шарнира, сдвинув назад
Снимаем приводы колес
Вместо одного из них непременно вставляем заглушку, чтобы не рассыпался дифференциал
Заглушку следует привязать, чтобы случайно не выпала, в процессе снятия КПП
Правый привод достаточно будет вытащить из коробки и отвести в сторону, прикрутить проволокой к кузову, чтоб не мешал
Затем откручиваем нижнюю гайку, крепящую коробку к мотору (она расположена со стороны мотора)
Следует быть внимательным, потому что у моделей авто с системой впрыска бензина под этой гайкой крепится кронштейн, поддерживающий впускную трубу, его необходимо снять
Можете ослабить верхнюю гайку этого кронштейна, если просто так не снять
Открутив три болтика, снимаем нижнюю крышку кожуха сцепления
Затем выкручиваем левый нижний болт, который тоже крепит КПП к мотору, вывешиваем мотор с помощью доски, либо тали
Снизу откручиваем гайку левой подушки мотора
Затем две гайки, которыми крепится задняя подушка к мотору
Выкручиваем болты, крепящие заднюю подушку мотора к КПП
Вставляем отвертку в щель между корпусом сцепления и блоком двигателя, и сдвигаем коробку с направляющих втулок
Необходимо при этом придерживать её
Сдвигаем коробку максимально назад, чтобы прошла задняя крышка над растяжкой идущей от передней подвески (её первичный вал при этом выходит из сцепления)
Когда первичный вал не выводится из сцепления, отжимаем мотор в сторону
Опускаем передний конец КПП, и вытаскиваем ее из-под машины (тут нужен помощник), фото ниже

Накидным ключом необходимо открутить болты, крепящие кожух сцепления
Чтобы их было открутить удобнее, можно воспользоваться головкой «8»
Болты следует отворачивать равномерно, чтобы не деформировать кожух
Затем снимаем корзину с диском сцепления
Визуально оцените, состояние ведомого и ведущего дисков
При обнаружении, каких либо дефектов их необходимо заменить
При установке на место сцепления, следует ставить ведомый диск его выступающей стороной в направлении ведущего диска
Затем вставляем центрирующую оправку
Делается это, чтобы он встал четко в центре маховика
Потому что если он сместится, у вас не встанет КПП на место (первичный вал не зайдет)

Вставляем оправку в коленвал, затем ставим ведущий диск, корзину сцепления и равномерно по кругу затягиваем болты
После полной затяжки вытаскиваем оправку
Затем можно ставить коробку передач (предварительно рекомендуем смазать шлицы её первичного вала)

Таким образом, выполняется замена сцепления. Как видите, ничего сложного в такой работе нет. Дополнит нашу статью обучающее видео.

Инструкция по самостоятельно замене

Зачем же платить, если все работы по смене компонента трансмиссионной системы можно выполнить самостоятельно? Разумеется, если вы не имеете опыта в этом, то лучше доверьте это дело специалистам. Но если следовать инструкции, то никаких проблем с заменой быть не должно.

Готовимся к замене

новое сцепление для вашего автомобиля;
набор гаечных ключей, потребуются также и торцевые ключи;
отвертка;
ломик;
домкрат;
кирпичи.

Поэтапная инструкция

Итак, если вы решили поменять устройство сцепления своими руками, но не хотите при этом возиться с демонтажем КПП, то мы рассмотрим процесс замены без снятия коробки. Приступим:

Открутите винты крепления левого колеса вашего авто и поставьте на домкрат переднюю часть ВАЗ 2110. Чтобы обезопасить себя, подставьте под кузов авто кирпичи. Также под задние колеса подставьте противооткатные упоры.
Далее, вам нужно полностью снять колесо и открутить несколько винтов крепления, которые держат шаровую опору.
После снятия колес откройте капот и отключите аккумуляторную батарею. Для этого достаточно будет снять минусовую клемму с АКБ. Это делается для того, чтобы предотвратить короткое замыкание в ходе проведения ремонтных работ.
Теперь вам необходимо демонтировать корпус воздушного фильтрующего элемента. Это нужно сделать для того, чтобы получить доступ к винтам, при помощи которых коробка передач крепится к двигателю внутреннего сгорания.
Если есть защита двигателя, то приступим к ее снятию. Открутите по периметру защиты мотора все винты и снимите ее.
Открутите длинный винт, при помощи которого крепится стабилизатор поперечной устойчивости.
Теперь приступим к одному из самых ответственных моментов в этом рабочем процессе. Если вы решили не производить демонтаж коробки передач, то вам все равно потребуется отодвинуть агрегат в сторону. Для того чтобы агрегат мог свободно перемещаться, необходимо демонтировать левый брызговик. После этого открутите все болты шаровой опору.
Далее, отведите левую стойку за колесный привод. Иначе сдвинуть коробку передач не получится.
После этого вам потребуется отключить два разъема от коробки передач. Справа от агрегата есть пластина, отвечающая за крепеж реактивной тяги. К слову, другая часть пластины находится у рычага переключения скоростей. Запомните визуально место крепежа реактивной тяги, иначе потом вам придется попотеть, чтобы подогнать селектор агрегата в рабочее положение.
Когда разъемы отсоединены и реактивная тяга демонтирована, коробка передач, по сути, освобождена от основных креплений. Теперь вам нужно отсоединить ее непосредственно от двигателя внутреннего сгорания. Здесь воспользуйтесь гаечными ключами и отсоедините несколько болтов (обычно их не больше трех) и одну гайку.
Теперь необходимо демонтировать заднюю подушку, которая, собственно, и крепит коробку передач к мотору. Это следует сделать так, чтобы мотор не был сильно отпущен, поэтому ДВС лучше подставьте на домкрат или на опоры.
То же самое нужно проделать и с коробкой передач, предварительно отодвинув ее на необходимое расстояние. Здесь вам может потребоваться помощь, поскольку одному передвинуть агрегат и подставить под него опоры будет нелегко. Кроме того, все нужно делать аккуратно, чтобы не допустить механических повреждений агрегата.
Теперь у вас есть доступ к механизму сцепления. Замените его, после чего произведите сборку всех деталей в обратной последовательности. Плотно затяните винты крепления коробки передач к двигателю. Заменив сцепление, нужно сделать центровку диска.

Инструкция по самостоятельно замене

Готовимся к замене

новое сцепление для вашего автомобиля;
набор гаечных ключей, потребуются также и торцевые ключи;
отвертка;
ломик;
домкрат;
кирпичи.

Поэтапная инструкция

Открутите винты крепления левого колеса вашего авто и поставьте на домкрат переднюю часть ВАЗ 2110. Чтобы обезопасить себя, подставьте под кузов авто кирпичи. Также под задние колеса подставьте противооткатные упоры.
Далее, вам нужно полностью снять колесо и открутить несколько винтов крепления, которые держат шаровую опору.
После снятия колес откройте капот и отключите аккумуляторную батарею. Для этого достаточно будет снять минусовую клемму с АКБ. Это делается для того, чтобы предотвратить короткое замыкание в ходе проведения ремонтных работ.
Теперь вам необходимо демонтировать корпус воздушного фильтрующего элемента. Это нужно сделать для того, чтобы получить доступ к винтам, при помощи которых коробка передач крепится к двигателю внутреннего сгорания.
Если есть защита двигателя, то приступим к ее снятию. Открутите по периметру защиты мотора все винты и снимите ее.
Открутите длинный винт, при помощи которого крепится стабилизатор поперечной устойчивости.
Теперь приступим к одному из самых ответственных моментов в этом рабочем процессе. Если вы решили не производить демонтаж коробки передач, то вам все равно потребуется отодвинуть агрегат в сторону. Для того чтобы агрегат мог свободно перемещаться, необходимо демонтировать левый брызговик. После этого открутите все болты шаровой опору.
Далее, отведите левую стойку за колесный привод. Иначе сдвинуть коробку передач не получится.
После этого вам потребуется отключить два разъема от коробки передач. Справа от агрегата есть пластина, отвечающая за крепеж реактивной тяги. К слову, другая часть пластины находится у рычага переключения скоростей. Запомните визуально место крепежа реактивной тяги, иначе потом вам придется попотеть, чтобы подогнать селектор агрегата в рабочее положение.
Когда разъемы отсоединены и реактивная тяга демонтирована, коробка передач, по сути, освобождена от основных креплений. Теперь вам нужно отсоединить ее непосредственно от двигателя внутреннего сгорания. Здесь воспользуйтесь гаечными ключами и отсоедините несколько болтов (обычно их не больше трех) и одну гайку.
Теперь необходимо демонтировать заднюю подушку, которая, собственно, и крепит коробку передач к мотору. Это следует сделать так, чтобы мотор не был сильно отпущен, поэтому ДВС лучше подставьте на домкрат или на опоры.
То же самое нужно проделать и с коробкой передач, предварительно отодвинув ее на необходимое расстояние. Здесь вам может потребоваться помощь, поскольку одному передвинуть агрегат и подставить под него опоры будет нелегко. Кроме того, все нужно делать аккуратно, чтобы не допустить механических повреждений агрегата.
Теперь у вас есть доступ к механизму сцепления. Замените его, после чего произведите сборку всех деталей в обратной последовательности. Плотно затяните винты крепления коробки передач к двигателю. Заменив сцепление, нужно сделать центровку диска.

Нюансы смены выжимного подшипника

Выжимной подшипник необходим для выжимки муфты сцепления. Если он ломается, переключиться на другую передачу не получится, и вообще вряд ли получится сдвинуться с места. Каждый автолюбитель обязан знать, какую роль выполняет выжимной подшипник, его функциональность и по какому принципу он действует. Так или иначе, данная деталь ломается, это вопрос времени. О неисправности можно узнать, исходя из слышимых характерных шумов, скрипов, свистов и т.д.

Шумит выжимной подшипник ваз 2110

Примечание! Если своевременно не провести замену выжимного подшипника, в любом случае он заклинит, и последующая эксплуатация машины будет невозможна.

Для смены выжимного подшипника не обязательно обращаться на СТО, действия можно выполнить в домашних условиях самостоятельно.

Быстрое снятие выжимного подшипника

Сначала рекомендуется загнать машину на яму для осмотра. При помощи стандартного набора инструментов снимается коробка передач.
С подшипника отжимаются фиксаторы.
Необходимая деталь для замены снимается с вала КПП.
Отжимаются лапки, и снимается держатель пружинного принципа.
Теперь подшипник легко снимается с муфты.

По окончанию выполнения вышеописанных действий процесс демонтажа подшипника считается завершенным.

Установка купленного выжимного подшипника

Как правило, после демонтажа старой детали, производят её замену. Перед фиксированием приобретённого выжимного подшипника его следует тщательно проверить. Он должен свободно вращаться, при этом не должно быть никаких заеданий и щелчков. Итак:

Для монтажа подшипника требуется зафиксировать его непосредственно на муфте таким образом, дабы его выпирающие части направлялись в сторону муфты.
Далее с помощью держателя требуется закрепить подшипник.

Выжимной подшипник ваз 2110

Выжимной подшипник предварительно смазывают маслом и устанавливают на вал.
Посредством пружинного фиксатора деталь закрепляется.
КПП устанавливается на своё место.

На данном этапе процесс закрепления нового элемента окончен. Осталось только правильно отрегулировать сцепление, в противном случае подшипник прослужит не так долго как хотелось бы. При наличии необходимого инструмента ремонтные работы можно легко выполнить своими руками, во всяком случае, цена на это будет намного дешевле, нежели ремонт на СТО. Детальную инструкцию замены подшипника кпп можно посмотреть на видео. Кроме того, рекомендуется пользоваться фото и картинками, как наглядным пособием.
