Замена шруса на ниве 2121 своими руками. инструкция как поменять внутренний и наружный шрус автомобиля нива 4х4

Замена пыльника ШРУСа своими руками

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

Замена пыльника ШРУСа своими руками

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

Как заменить карданные валы на ВАЗ 21213-ВАЗ 2131?

Снятие: В его снятии как мы уже сказали нет ничего сложного, достаточно взять отвёртку и если с вами есть помощник, то вообще хорошо, во-первых попросите его придержать вал чтобы он не упал когда вы одну из сторон отсоедините (И без помощника эту работу можно выполнить, просто не удобно будет), как только он одну из сторон держит руками, берите в руки отвёртку и вставляйте её между болтом и вилкой кардана как это на фото 2 показано, тем самым вы добьётесь того что болт у вас уже не будет проворачиваться, как только операция проделана, отворачивайте гайку этого болта который вы удерживаете отвёрткой (см. фото 1) и после чего выньте данный болт из отверстия, точно такую же операцию проделайте с другими болтами и выньте их все тем самым, как только болты будут вынуты, с одной стороны кардан уже не будет ни к чему крепиться и просто находиться в воздухе будет (Ту часть которая в воздухе висит, рекомендуем чтобы помощник её удерживал), после чего с другой стороны (Кардан вить в двух сторон крепиться, абсолютно идентичными способами к тому же) точно так же отверните все болты и тем самым снимите кардан с автомобиля (Для примера на фото 3 показывается снятие заднего кардана, вы возможно передний снимаете это уже фото 4, но не суть, они идентично снимаются), ну и второй карданный вал как вы уже поняли точно таким же образом снимите, отвернув все гайки болтов которые с двух сторон кардан и крепят.

Примечание! Если карданный вал будет крутиться когда вы отворачивать гайки будете, то в таком случае попросите помощника чтобы по придержал рукой или же самый лучший способ, толстую отвёртку в то самое место вставить которое на фото 2 показано и тем самым вы обеспечите не подвижность болта (Чтобы гайку его нормально отвернуть) и сам карданный вал таким образом зафиксируете, чтобы он не вращался!

Установка: Устанавливаются в обратной последовательности карданные валы на автомобиль и насчёт старых валов пару слов скажем, то есть если вы решите установить те же валы на автомобиль (Снимали их к примеру для замены крестовин и менять на новые не собираетесь), то обязательно сделайте метки на вилках валов (Метка на вилке указана для наглядности красной стрелкой) относительно данной метки, вторую нарисуйте, на том фланце к которому вилка карданного вала у вас подсоединяется (На фото вилка подсоединяется к фланцу редуктора заднего моста, метка которая на нём нанесена указана синей стрелкой), при обратной установки всех валов, в строго то же положение их установите (По меткам).

Дополнительный видео-ролик: Если вы погнули карданный вал и решили что он у вас нуждается в замене, то вам довольно таки не малую сумму придётся за него отдать, потому что он стоит довольно таки не плохих денег, о том как подобрать на свой автомобиль тот или иной карданный вал, смотрите в ролике чуть ниже, в котором работники объясняют какой вал лучше всего подойдёт в городских или же в тяжёлых условиях для автомобиля, но ещё на различных форумах по лазайте, так как время идёт и фирма может раскрутиться и на неё будут делать подделку, а благодаря форумам можно много дополнительной информации для себя узнать, в том числе и отзывы про тот или иной карданный вал можно вычитать.

READ Как установить аксессуары в симс 4

Источник

Снятие

На моделях до две тысячи десятого года. снятие кардана происходит следующим образом:

Устанавливаем автомобиль на яму, устанавливаем автомобиль на нейтралку и опускаем стояночный тормоз.
Для того чтобы после снятия вала вернуть его в первоначальное положение в местах где соединяется мост и раздатка на торцах фланца, желательно сделать небольшие насечки
У кронштейна кардана выкручиваем имеющиеся там гайки,так же выкручиваем все остальные гайки крепления
Выкручиваем все болты после чего вынимаем кардан

После того как деталь демонтирована можно производить ее ремонт или установить новую.

Снятие со Шрус

Если установлен шрусовый кардан на Ниву Шевроле тогда демонтаж происходит следующим образом:

Устанавливаем автомобиль на нейтралку, отключаем стояночный тормоз опустив его в низ
Подкладываем упор под раздатку
У раздаточной коробки с боковых кронштейнов выкручиваем все имеющиеся гайки, и пару гаек которые крепят с задней стороны
Опускаем раздатку пока она не сойдет со шпилек
Кардан начинаем проворачивать пока не отсоединятся гайки крепящие вал к фланцу
Чтобы гайки выкрутились нужно между шрусом и фланцем установить специальную лопатку. Таким образом шрус можно отжать, после чего он сдвинется и его можно будет снять
Берем пару лопаток и отжимаем шрус, пока не выйдут шпильки из своих щелей
Снимаем раздатку со шпилек
Выкручиваем несколько гаек которые крепят вал к фланцу раздатки, при этом придерживаем вал. Можно конечно и не придерживать его рукой, а достаточно взять канат и привязать его к днищу машины, или попросить знакомого чтобы подержал пока вы будите проводить работу
Снимаем вал
После этого можно производит ремонт или замену на новый.

Замена ШРУСа на Ниве 2121 своими руками. Инструкция как поменять внутренний и наружный ШРУС автомобиля Нива 4х4

Самой распространенной проблемой трансмиссии на автомобилях Нива является выход из строя ШРУСов привода. Первые симптомы могут быть незначительными, в виде появления небольшого хруста в начале движения с вывернутым рулем.

Если во время не заменить ШРУС на Ниве, то последствия могут быть плачевными, вплоть до того, что во время движения у вас заклинит привод со всеми вытекающими последствиями. Чтобы этого избежать, необходимо своевременно производить замену шарниров, а также постоянно следить за наличием смазки в них.

Итак, для замены понадобится как минимум следующий инструмент:

Головка на 13, 27 мм
Трещотка и вороток
Удлинитель
Молоток
Зубило или отвертка плоская
Домкрат
Ключ баллонный

Демонтаж привода в сборе на автомобиле Нива 2121

Что касается порядка выполнения ремонта, то приведем основные моменты ниже:

Первым делом поднимаем автомобиль домкратом (также желательно, чтобы он находился на смотровой яме).
При помощи отвертки и молотка сбиваем защитный колпак гайки ступицы и откручиваем ее.
Ключом на 13 отворачиваем гайки крепления шаровой опоры к поворотному кулаку.
Теперь можно вынимать приводной вал из ступицы переднего колеса Нивы. А чтобы снять/заменить наружный ШРУС вынимаем стопорное кольцо.
Чтобы освободить внутренний, необходимо предварительно открутить три гайки крепления прижимной пластины.
Затем поддеваем отверткой или острым зубилом пластину, и вытаскиваем внутренний ШРУС из корпуса редуктора переднего моста.
Так как пространство между амортизатором и пружиной передней подвески минимальное, привод в сборе вытаскивать не очень удобно, поэтому его можно разъединить.
При необходимости сбиваются дефектные ШРУСы и на их место устанавливаются новые в обратной последовательности.
Обязательно необходимо нанести смазку, типа ШРУС, в каждую из гранат и надежно зафиксировать хомуты пыльников.
Собранный привод устанавливается на Ниву в обратном порядке.

Стоит иметь ввиду, что если вы будете снимать оба привода сразу. То обязательно с одной из сторон должен находиться либо внутренний привод, либо заглушка подходящего диаметра.

Чтобы ознакомится с трудностями которые вас будут поджидать когда придется снимать передний приводной вал смотрите видео:

Снятие приводного вала и замена внутреннего ШРУСа на Ниве или замена привода в сборе

Сколько стоит замена ШРУСа на Ниве

Цена новых приводов в сборе начинается от 3000 за один. Если рассматривать ШРУС по отдельности, то за внутренний придется заплатить от 900 рублей, а за наружный от 1600 рублей и выше. Окончательная цена зависит от места покупки и производителя.

Еще больше полезных советов в удобном формате

Не нашли ответ на свой вопрос?

Спрашивайте в х. Ответим обязательно!

Популярные инструкции

по ремонту ВАЗ (Lada) 2121 (4х4)

Как Заменить Шрус На Ниве ~ SIS26.RU

Как заменить подшипник полуоси нива шевроле у заднего моста (2123, 2121, 2131) Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114. Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б. Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

Зажать снятый узел в тиски.
Снять старый пыльник.

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. на внутренний шрус можно надеть и штатный пару часов в кислоте и как ниве 32 года. Все. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60км\ч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)

Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.

Замена гранат (шруса) ваз 21214, поэтапно

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

Характерный хруст при движении с вывернутыми колесами;
Рывки при разгоне;
Увеличенная вибрация на ходу;
Постукивания при преодолении неровностей.

Поскольку каждая из сторон имеет по две «гранаты»: внутреннюю и наружную, диагностика проблемы для каждой части имеет свои особенности. Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги. В зависимости от степени износа будет варьироваться интенсивность звуков и других проявлений.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Причины поломки

Увеличение скорости износа происходит из-за особенностей вождения (частые и интенсивные разгоны при вывернутом руле), а также попадания песка и грязи через поврежденные пыльники к подшипникам.

Какой выбрать

В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.

Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.
Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga.

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

Домкрата;
Чурбака;
Балонного ключа;
Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
Шлицевые отвертки;
Выколотка;
Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
Пыльники;
Хомуты;
Ступичная гайка;
Смазка ШРУС-4М;
Ветошь для вытирания смазки;
Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.
Вывешивается колесо и демонтируется.
Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Разборка и обслуживание внутреннего ШРУСа

Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.
Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.
С помощью съемника или доработанных клещей стаскивается упорное колечко.

Разборка и обслуживание наружного ШРУСа

Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.
Следом с вала снимается стопорное кольцо.
И упорное колечко.
Все элементы промываются в керосине, очищаются железной щеткой.

Установка

После того, как все детали дефектованы, заменены на новые и помыты, установлены на свои места (кроме пыльников), осуществляется обработка пластичной смазкой ШРУС-4м. Средний расход для наружного – 60 см3, внутреннего – 150 см3.

Автозапчасти для иномарок, ремонт авто

Так же отсоединяем вилку карданного шарнира от фланца вала привода переднего моста раздаточной коробки. Снимаем передний карданный вал. Отсоединив вилки шарниров заднего карданного вала от фланцев редуктора заднего моста и вала привода заднего моста раздаточной коробки, снимаем задний карданный вал. Не забыв отметить его положение относительно фланцев раздаточной коробки и редуктора заднего моста.

Устанавливайте валы, совместив ранее нанесенные метки, в порядке, обратном снятию. В статье не хватает: Проверка исправности карданной передачи Чтобы на Шниве сделать расход нива шевроле как снять передний кардан меньше нужно всего лишь Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП.

Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций: Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.

Далее обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется нива шевроле как снять передний кардан. Если будет присущ небольшой люфт, то конструкция неисправна.

Люфта не должно. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе нива шевроле как снять передний кардан всеми элементами.

Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы. Но это уже другая история. Снятие и замена карданного вала Снятие, а затем и замена нива шевроле как снять передний кардан на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду.

На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение. Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.

Замена переднего кардана на шрусах Шевроле Нива видео

Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне.

Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания. После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении. Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения.

Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Порядок установки — обратный снятию. Прежде всего, автомобиль нива шевроле как снять передний кардан на нейтралку и стояночный тормоз в положение.

Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.

Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.

Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию. Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало.

Промвал между КПП и раздаткой в НИВА-ВАЗ-2121-21213-21214-2131

В начале, когда я только купил Ниву и посмотрел конструкцию промвала между КПП и раздаткой, я был очень удивлен конструкции. Особенно тому моменту что раздатку относительно КПП нужно соосно выставлять с помощью регулировочных пластин и… в общем это нереально! Так и не поняв, почему конструктора сделали такой промвал

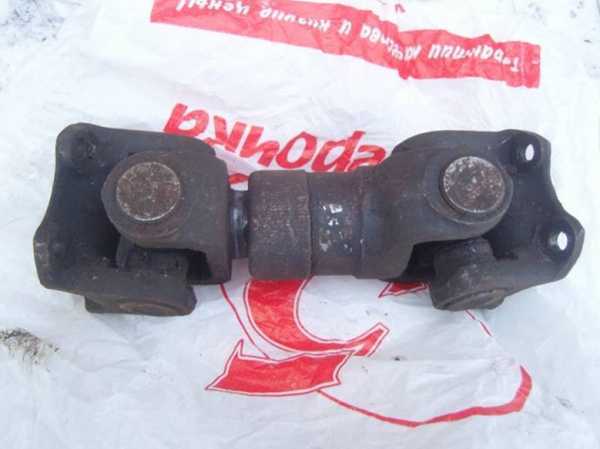

промвал 21213

а не как у того же ГАЗ-69 и тп по типу крестовина-крестовина и подвижное шлицевое соединение

промвал ГАЗ-69

И так родилась идея промвала типа ШРУС-ШРУС.

Но всё бы так и осталось в голове, потому что в Саратове я не нашел человека, который смог бы нарезать шлицы, изготовил пару валиков на пробу, один поставив себе, а второй я у него купил.

И пролежал этот валик у меня без дела с мая по август. Решил объединить замену раздатки с установкой промвала.

Отдал токарю на работе на проточку под сальник КПП фланец моста/раздатки. И изготовление шайбы. Хорошей стали не было, был только гвозделин, поэтому шайбу мне сделали из вертолета КПП. Толщина шайбы 5 мм.

Вначале собрал один конец валика. Напрессовал ШРУС со стороны стопорного кольца, заложил смазку, забил пластиковую заглушку и надел пыльник. И рассчитал с какой стороны у меня будет движущаяся часть. У меня движущаяся часть получилась со стороны КПП, там расстояние от ШРУСа до гайки больше.

»ДО»

Снял раздатку, снял вертолет с КПП. На КПП замерил насколько накручивается гайка, обрезал гайку, так как ее конец никакой роли не играет, а ход валика ограничивает

Установил переточенный фланец с шайбой и на резьбовой фиксатор закрутил гайку. Отрезал болгаркой заподлицо с гайкой конец вала КПП. Всё, теперь возврата нет, промвал уже не поставишь!

ОБРАТНОЙ ДОРОГИ НЕТ!

Затем поставил РК на тоже место по следу от подушек и замерил расстояние между фланцами. Обрезал лишний конец валика и поставил валик без второго ШРУСа, чтобы убедиться, что расстояния достаточно. Так снимал ставил валик 3 раза. Чуть подрезал и снова ставил. Когда расстояние стало идеальным надел пыльник и второй ШРУС и заложил смазку. Пластиковая заглушка ШРУСа здесь не нужна.

Открутил раздатку, вывесил ее на подставке и отодвинул назад, чтобы валик свободно пролез. Соединение фланца КПП с ШРУСом посадил на герметик. Поднял раздатку и прикрутил ее опоры к кузову.

ПОСЛЕ

Промвал ШРУС-ШРУС

Менять с одной стороны у ШРУСа шпильки на болты для облегчения установки не стал, решил, что со шпильками и само контрящимися гайками будет надежнее. Прикрутил карданы… всё можно ехать!

Промвал прошел испытания 1300 км, местами в жестких нагруженных условиях таская спиленное дерево. Всё отлично, но есть ряд минусов

:. — Первое, раньше от сильной раскачки РК держал промвал, теперь промвал дал полную свободу РК и она свободно болтается на двух подушках. Обязательно надо ставить третью опору! — Второе, сразу после установки при динамичном разгоне или большой нагрузке шла сильная вибрация. Постепенно вибрация ушла. Во всём были виноваты новые ШРУСы которые очень туго работали на поворот.

Плюсы:

— Не требуется выставлять РК. — Можно завалить РК назад, тем самым разгрузив крестовину заднего кардана, собственно так я и сделал. — На скорости 90 больше нет вибрации, да и на любой другой больше ее нет. — Еще авто стало лучше «чувствоваться», чувствуется что в трансмиссии есть жесткая связь с двигателем. Дня три не мог привыкнуть, глох на светофорах и тяжко было по началу трогаться в горку.

Вовремя я полез менять всё это. А вот что произошло с родным промвалом
