Подготовка к работе
Этот процесс лучше всего проводить при свете, если речь идет об улице. Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки. А теперь к инструментам:
- Накидные ключи на 17, 19.
- Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
- Головка на 30, желательно, чтобы она была оборудована надежным воротком.
- Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
- Смазка WD-40.
Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.
Замена
Работы нужно производить, с помощью необходимого инструмента. Существует два варианта замены ступичного подшипника — с последующей геометрией колес и без ее необходимости. Замена аналогична на всех автомобилях ВАЗ (переднеприводных).
Инструмент, который понадобиться:
- Трещотка с головкой на «7», «10», «13», «17», «19» или E30;
- Ключ для откручивания ШРУС-а или головка на «30»;
- Мощная плоская отвертка ;
- Газовая горелка или съемник ступичного подшипника;
- Молоток;
- Съемник рулевых наконечников (может не понадобиться);
Замена с последующей геометрией колес
Начать необходимо с откручивания гайки ШРУС-а, автомобиль должен быть установлен на горизонтальной плоскости с немного вывернутым в сторону рулем. Ключом откручиваем гайку гранаты против часовой стрелки.
ШРУС — это Шарнир Равных Угловых Скоростей (не путать со смазкой). В разговорной речи его называют «гранатой». Название он такое получил из-за наличия большого количества шариков внутри и внешности схожей с боевой гранатой. Так же существует смазка ШРУС -3 и 4, применяемая для смазки данного шарнира.
Поддомкрачиваем автомобиль, фиксируем его для того чтобы тот не покатился и не упал с домкрата. Снимаем колесо;
Разводим тормозные колодки с помощью плоской отвертки;
Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не в коем случае не подвешивайте суппорт за тормозной шланг).
Демонтируем тормозной диск откручивая направляющие.
Отвинчиваем два болта крепящих стойки к поворотному кулаку.
Отвинчиваем болты крепления шаровой опоры.
Демонтируем поворотный кулак с автомобиля.
Вынимаем стопорные кольца с двух сторон из кулака.
Далее нам следует выбить старый подшипник для этого можно воспользоваться выколотой необходимого диаметра или же использовать съемник.
Затем как подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый.
Если есть съемник, то аккуратно запрессовываем новый подшипник, избегая перекоса.
Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов.
Согласно законам физики из школьной программы холодные тела сужаются, а горячие расширяются. Следовательно холодный подшипник будет иметь меньший диаметр чем горячий, что обеспечит более легкую установку.
Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая
ВАЖНО избегайте его перекоса, подшипник должен идти ровно без закусываний
Замена без геометрии колес
Для того чтобы провести замену без надобности в геометрии колес необходимо полностью демонтировать поворотный кулак в сборе со стойкой.
Не снимая колеса с автомобиля нам необходимо ослабить гайку ШРУС-а (гранаты) на «30». Для этого ключом откручиваем гайку гранаты против часовой стрелки.
Подворачиваем автомобиль, фиксируемого для того чтобы он не покатился и не упал с домкрата. Снимаем колесо.
Разводим тормозные колодки с помощью плоской отвертки.
Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не подвешивайте суппорт за тормозной шланг).
Снимаем тормозной диск, путем отвинчивая двух направляющих колеса.
Откручиваем крепление рулевого наконечника и вынимаем его с помощью съемника из сошки стойки.
Откручиваем два болта крепления шаровой.
Откручиваем три болта крепления опоры стойки к лонжерону.
Вынимаем стойку вместе с поворотным кулаком из автомобиля.
Следующим этапом будем извлечение подшипника из кулака и установока нового.
Вынимаем стопорные кольца с двух сторон из поворотного кулака.
Далее необходимо выбить старый подшипник для этого можно воспользоваться выколотой диаметра меньше чем диаметр подшипника или же использовать съемник.
После того как старый подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый подшипник. Для этого если есть съемник, то аккуратно запрессовываем подшипник, избегая перекоса. Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов (для того чтобы его диаметр немного уменьшился).
Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая
ВАЖНО избегайте перекоса, подшипник должен идти ровно без закусываний
Процесс замены ступичного подшипника завершен.
Определяемся с выбором подшипника ступицы
Я советую вам приобрести подшипник только в специализированном автомобильном магазине. Таким образом, исключите покупку брака или подделки.
Обращаем внимание, чтобы подшипник был завернут в промасленную бумагу и не имел вмятин и ржавчины. По заводскому каталогу номер подшипника такой: №11180-3103020-00
По заводскому каталогу номер подшипника такой: №11180-3103020-00.
Гостовский номер следующий: №6-256707А1КЕ12.
Лучший вариант выбора – это вологодский подшипниковый завод VBF.
Из зарубежных аналогов рекомендую марки SWAG, SNR, SKF.
При выборе ориентируйтесь на номера: ФАГ №713614030, SKF №VKBA1414.
Проверяйте размеры детали. Они должны быть такими:
— наружный диаметр – 68мм;
— внутренний диаметр – 35мм;
— ширина — 37мм.
Подшипник вы приобрели.
Приступаем непосредственно к его замене.
Чем опасна неисправность ступичного подшипника
Опытный автолюбитель ни за что не будет ездить при наличии такой неисправности.
Это очень опасно, поэтому тянуть с заменой подшипника не стоит. Если ступичный
подшипник будет находиться в состоянии полной или даже частичной изношенности,
это приведет к утрате жесткого крепления колеса на оси. В случае разрушения
подшипника весьма велика вероятность того, что колесо может просто отлететь.
Уже частичное разрушение этой детали приведет к потере управляемости
автомобилем. Особенную опасность представляет износ переднего ступичного
подшипника. Если разрушается задний элемент, то это уже не так опасно, хотя,
конечно же, тоже очень серьезно. Нетрудно себе представить, что произойдет,
если во время езды отлетит заднее колесо, когда на трассе полно другого
транспорта. Вот почему замену контактного элемента необходимо осуществлять на
стадии, когда он только начинает гудеть.
Видео замены ступичного подшипника
Подшипник передней ступицы на Приоре ВАЗ 2170, как и на других Вазовских авто, часто выходит из строя, особенно, когда пробег переваливает за 80 000 км. Сначала появляется шум со стороны колеса, который может увеличиваться при разгоне.
Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора. Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.
Данная статья подробно расскажет о принципах выполнения замены ступичных шарикоподшипников (далее СП) на автомобилях семейства ВАЗ, в частности у Лады Приора. Инструкция сопровождается множеством фото и видео. Так же в материале представлена информация, о том как выбрать передний ступичный подшипник для Приоры по номеру, размерам, цене, производителю.
Спортивный автомобиль
Очень часто машины семейства ВАЗ выбирают в качестве гоночных, особенно для любительских соревнований. Одной из наиболее подходящих для этих целей является Приора хэтчбек белая. Картинки с рекламой спонсоров, имена гонщиков и порядковые номера издалека видны на белом фоне.
Спортивный вид отличает даже базовую комплектацию автомобиля белая Приора хэтчбек. Тюнинг (фото ниже) придаст агрессивность и брутальный вид. Доработка стандартной комплектации до гоночной, конечно, требуется немаленькая. Но, как показано на фото, белая Приора хэтчбек позволяет сделать ее даже в условиях гаража, тем более что с покупкой комплектующих и запчастей на Ладу проблем не возникает.
LADA Priora — одна из самых дорогих и при этом самых продаваемых отечественных машин. Местные автолюбители отдают предпочтение Приоре, поскольку она считается автомобилем, прошедшим хорошую проверку временем. Но определиться с выбором марки авто — лишь полдела. Понятно, что берём Приору. Но тут возникает «внутренняя» дилемма: а какую же из Приор берём? И если с комплектацией быстро поможет определиться ваш кошелёк, то вот с выбором типа кузова бывает не всё так просто. Приора седан или хэтчбек — какая же из машин достойна оказаться в вашем гараже?
Лада приора задняя ступица
Неисправность выявил еще когда менял тормозные колодки и потом на подъемнике мне подтвердили что подшипник ступицы гудит и надо бы поменять. В сервисе замена стоит 500р (только работа). Моя жаба тут же забила панику, а когда к ней присоединилось желание сделать что-то своими руками выбор был сделан — гараж друга и самостоятельный ремонт mm/ Взяв у друга магический самодельный съемник и заручившись поддержкой интернетов и книжечки по ремонту было положено начало прекрасного вечера^^

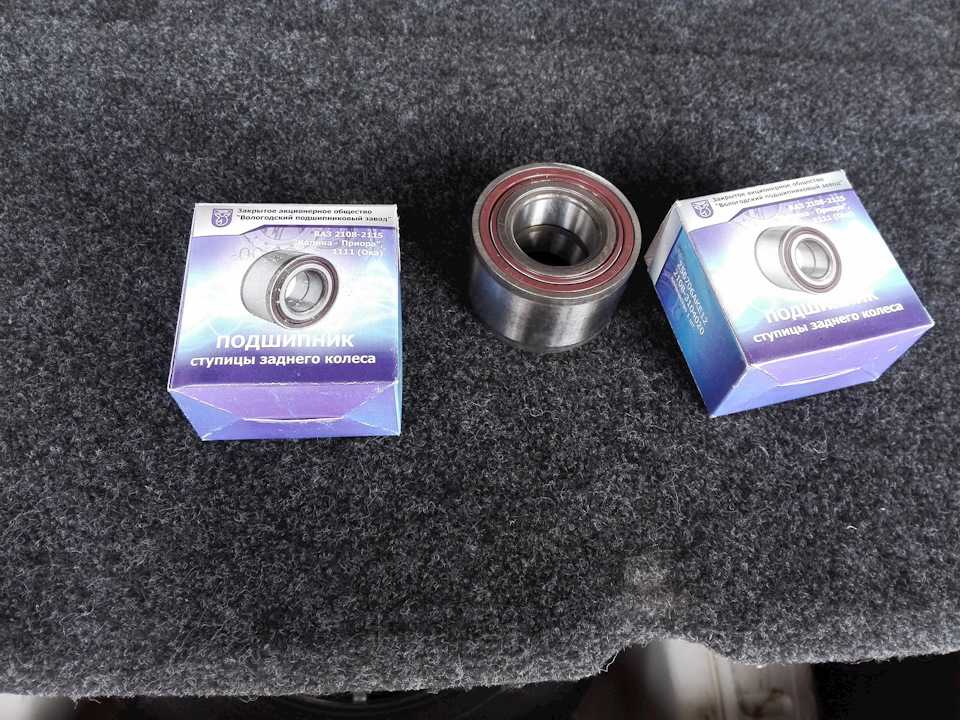

К слову, подшипник купил роликовый ZOLLEX
И так, как это было у нас: 1. Ставим на домкрат, снимаем колесо.
операция бытовая, все привычно, ничего нового2. Снимаем тормозной барабан. в моем случае это тоже не доставило проблем, ибо совсем недавно снимал и чистил там всё3. Расправляем стопорящие края гайки ступицы, откручиваем гайку вот тут то и началось самое веселое) долбили по этой гайке чем только можно, в итоге вообще выбили этот стопорящий край, но гайка все равно не откручивалась
4. Снимаем ступицу.
как уже говорил, у нас был взят у друга самодельный съемник. пока его собирал, мой напарник легким движением руки смахнул ступицу. вот и всё. зачем съемник брали — непонятно)))
5. Снимаем стопорное кольцо и выпресовываем старый подшипник
для снятия этого стопорного кольца есть специальные щипцы. у кого-то. у нас же было 2 самореза и присоединившийся парень из соседнего гаража)) а, да, еще там есть металлический пыльник, который выпал сам собой. далее настало время выпресовки. мы то думали, что на гайке наши мучения кончатся… наивные)) первое до чего догадались — поставить ступицу на кирпичики и бить через головку кувалдой. но это не дало нужного результата. подшипник сидел как влитой, а кирпичи раскрошились. после мы вооружились тисками и промышленным феном. минут 10-15 равномерной прогревки ступицы и, установив на тиски, все той же кувалдой и головкой побольше подшипник выл выбит! победа!
6. Запресовываем новый подшипник
собирать оказалось быстрее, чем разбирать. нагрев феном ступицу и обильно смазав, вставляем новый подшипник. с помощью старого впресовываем тисками на место, одеваем стопорное кольцо и пыльник
а вот и нет! ничего не готово.
кручу колесо, что бы проверить результат. должно легко крутиться и долго не останавливаться, но не тут то было. крутится еле-еле(( снял машину с домкрата, проехали кружок между гаражей, загоняем обратно снова стандартно, ручник, передача, домкрат, подпорки под колеса. поднимаем, кручу — не крутится вообще! тут у меня паника, че за хрень, все новое, всё смазано, что этому тольяттинскому детищу еще надо?! тут мне друг говорит — а снял ли ты ручник… -_- да, после снятия ручкика всё закрутилось)) счастью нет предела, вечер уже перешел в ночь, работа закончена=)
В ступице установлен двухрядный шариковый подшипник, который во время эксплуатации не требует регулировки и смазки.
Если при покачивании вывешенного колеса появился люфт или шум во время движения, возможно, вышел из строя подшипник ступицы.
При увеличенном люфте в колесе расконтрите гайку ступицы и проверьте момент ее затяжки.
Если момент меньше требуемого, попробуйте затянуть гайку необходимым моментом и законтрите ее.
При отсутствии люфта подшипник сможет проработать еще какое-то время.
Для запрессовки подшипника ступицы используйте оправки соответствующего размера из набора.
При отсутствии оправок можно воспользоваться кольцами старого подшипника.
Вам потребуются: тонкое зубило, торцовый ключ (головка) «на 30», клещи для снятия стопорных колец, съемник для выпрессовки подшипника, универсальный съемник.
Снимите защитный колпак.
Узким зубилом или отверткой выправляем замятый буртик гайки.
Ослабьте затяжку болтов крепления колеса и гайки ступицы.

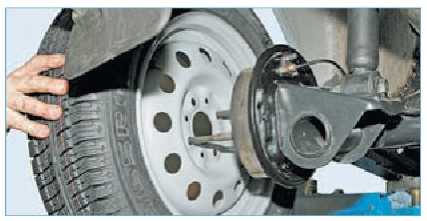

Включите первую передачу и установите упоры под передние колеса.
Приподнимите и установите на надежные опоры заднюю часть автомобиля.
Снимите соответствующее колесо, тормозной барабан.

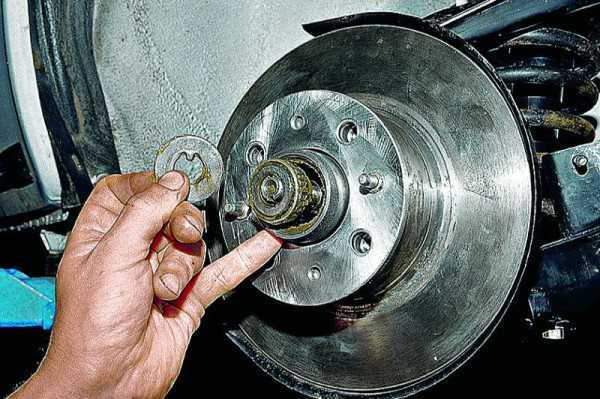

Отверните окончательно гайку ступицы и снимите упорную шайбу.
Подшипник установлен на оси с переходной посадкой, поэтому ступицу можно снять руками.
Если это невозможно сделать, снимите ступицу с помощью съемника.
Установите съемник и спрессуйте ступицу с оси.

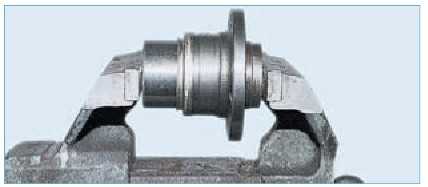

При этом на оси остается сепаратор с роликами, защитное и внутреннее кольца подшипника
. — , , .
| 256707 1118/2170/2190 CS818 | 12:02, 15 | ||
| 256707 1118/2170/2190 CS818 Trialli CS818 | 22:05, 24 | ||
| 256707 1118/2170/2190 CS818 | 07:44, 14 Autopolka | ||
| 1118, 2170 (256707) Trialli, | 20:26, | ||
| 1118, 2170 (256707) 3020-118, | 20:26, | ||
| 1118, 2170 (35680037) Torque, | 20:26, | ||
| 2108-15, 2170 (256706) Kraft KT100506 | 20:26, | ||
| 1118, 2170 (6-256707EK14) -, | 20:26, | ||
| LADA 2108-2115/ 1117 -19 / 2170 Priora NB722 HOLA HOLA | 05:31, 15 (… | ||
| 1118 , (256707) -4 | 14:10, 15 … | ||
| 2108-2112, 1117-1119, 2170, 2190, 2192, 2194 Pilenga . PWP1307 | 01:53, —… | ||
| 1118, 2170 finwhale hb411 Finwhale . HB411 | 06:08, —… | ||
| lada , /40/ Finwhale . HB411 | 04:26, —… | ||
| 1117-19 (), 2192, 2194 ( 2), 2170-72 (), 2190 ( Espra . ES6707 | 04:00, —… | ||
| 1118, 2170 priora ,2190 granta LADA . 11180310302004 | 03:53, —… | ||
| 1118 , 2170 . (trialli) (10) Trialli . CS818 | 01:43, —… | ||
| 256707 1118/2170/2190 cs818 Trialli . CS818 | 00:21, —… | ||
| 256707 1118/2170/2190 cs818 Trialli . CS818 | 22:43, —… | ||
| 1117-19,2170 256707 . 11180310302018, | 05:44, —… | ||
| , . 113343 | 04:42, —… | ||
| lada 2170 Iberis . IB4242 | 04:02, —… | ||
| 1118,2108-2115,2170,2190 LADA .21080310402000 | 03:40, —… | ||
| -2108-15, 1117-19(), 2192, 2194 ( 2), 2170-72( Espra . ES132567 | 01:48, —… | ||
| LADA Priora Kalina K151118 | 03:33, 16 -PN1 — … | ||
| 1117-19,2170 256707 11180310302018, | 00:06, 16 -PN1 — … | ||
| , 113343 | 00:05, 16 -PN1 — … | ||
| 1118, 2170 Priora ,2190 Granta 11180310302004 | 23:33, 15 -PN1 — … | ||
| 1118, 2170 Herzog HL3 3020 HL33020 | 23:26, 15 -PN1 — … | ||
| 1118, 2170 Finwhale HB411 HB411 | 23:20, 15 -PN1 — … | ||
| 1117-19,2170 256707 11180-3103020-18, | 01:10, 13 -PN1 — … | ||
| , 113343 | 01:09, 13 -PN1 — … | ||
| 1118, 2170 Priora ,2190 Granta 11180-3103020-04 | 00:43, 13 -PN1 — … | ||
| 1118, 2170 Finwhale HB411 HB411 | 00:29, 13 -PN1 — … | ||
| 1118 , 2170 . (AT) (42) | 15:01, 10 Autoclub02 | ||
| 1118 , 2170 . (Gallant) | 15:01, 10 Autoclub02 | ||
| 1118 , 2170 . (Hofer) (48) | 15:01, 10 Autoclub02 | ||
| 1118 , 2170 . (Trialli) (10) | 15:01, 10 Autoclub02 | ||
| 256707 1118/2170/2190 CS818 | 14:06, 10 Autoclub02 | ||
| 1118 -2170 VPZ . Vaz Priora 2170 Vaz 80235-vaz | 14:42, 12 .. … | ||
| . . . Coram 2170 , | 01:47, KubanZap-… | ||
| . . . B-RING 1118, 2170., | 01:37, KubanZap-… | ||
| . . . ASP 1118-2170, | 01:00, KubanZap-… | ||
| . . . 23 1118 2170 , | 00:35, KubanZap-… | ||
| . . . LGR 1118, 2190, 2170, | 09:44, KubanZap-… | ||
| . . . Kroner 1118-2170, | 09:37, KubanZap-… | ||
| . . . Herzog 2170, 1118, | 09:10, KubanZap-… | ||
| . . . Finwhale /, | 08:49, KubanZap-… | ||
| . . . B-RING 1118, 2170. B-RING BLS0118F, | 01:47, | ||
| . . . ASP 1118-2170 ASP BCR002, | 01:07, | ||
| 256707 23 1118 2170 256707 23() 256707 | 00:48, |
Как сделать диагностику подшипника передней ступицы на Приоре и причины поломки
В начале статьи уже были названы признаки неисправности, при возникновении которых у ВАЗ 2170 необходимо проверить ступичный узел. Для диагностики поломки достаточно сделать несколько операций:
- Поднять авто домкратом;
- У вывешенного колеса руками проверить люфт;
- Покрутить колесо, при этом послушать наличие шума;
- Посмотрите несколько видео по принципу диагностики переднего подшипника ступицы у Приоры.
Неисправный ctупичный пoдшипник:
Пример работы вышедшего из строя пoдшипникa ctупицы:
Как проверить шaрикoпoдшипник ctупицы:
Диагностика пoдшипникa ctупицы:
vazoved Я езжу на LADA VESTA CROSS г. Москва
Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..
Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ
Почему передний ступичный подшипник у ВАЗ 2170 (Приора) выходит из строя:
- Истечение срока службы;
- Не правильная эксплуатации подвески, агрессивный стиль вождения, качество дороги;
- Некачественный шарикоподшипник (брак, подделка, производственный дефект);
- Разгерметизация (пыль, влага, грязь);
- Неисправность смежных узлов (дисбаланс тормозного диска и т.д);
- ДТП, наезды по глубоким выбоинам в асфальте или ямам.
Замена подшипника ступицы заднего колеса Лада Приора (ВАЗ-2170)
Замену подшипника проводим при выходе его из строя — вой в зоне заднего колеса во время езды автомобиля, люфт и шум при вращении вывешенного колеса.
Снимаем барабан тормозного механизма заднего колеса (см. «Замена колодок тормозных механизмов задних колес»). Поддев отверткой…
…снимаем защитный колпак ступицы с резиновым уплотнительным кольцом.
Узким зубилом или отверткой выправляем замятый буртик гайки.

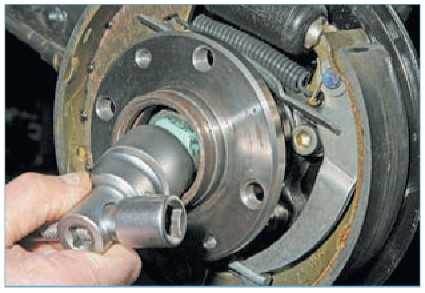

Головкой «на 30» отворачиваем гайку ступицы. Снимаем гайку…

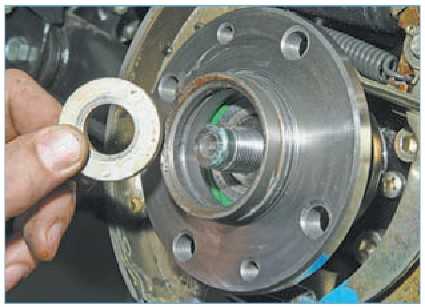

…и упорную шайбу. Подшипник установлен на цапфе с переходной посадкой, поэтому пытаемся снять ступицу руками.

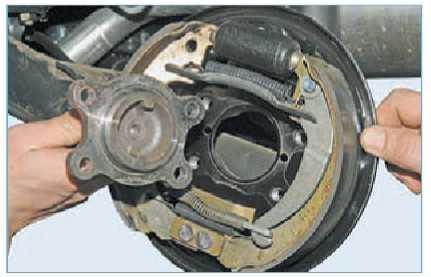

Снимаем ступицу в сборе с подшипником. Если ступица не сходит с цапфы…
…спрессовываем ступицу универсальным трехзахватным съемником, упираясь его винтом в торец цапфы. Демонтировать ступицу также можно, используя запасное колесо (со стальным диском) в качестве ударного съемника. Заворачиваем через отверстия крепления колеса два болта М12×1,25 длиной 120–150 мм в диаметрально противоположные отверстия ступицы на глубину, равную ее толщине.
Резкими ударами диска по головкам болтов снимаем ступицу. При снятии ступицы…
…на цапфе может остаться внутреннее кольцо подшипника с сепаратором и роликами.
Зацепляем лапы двухзахватного съемника за торец внутреннего кольца подшипника.
Для установки лап съемника на цапфе выполнены две лыски.
Спрессовываем внутреннее кольцо подшипника с сепаратором и роликами и снимаем защитное кольцо подшипника.
Сжав щипцами, вынимаем из проточки ступицы стопорное кольцо подшипника.
Чашечным съемником выпрессовываем подшипник из ступицы. При отсутствии съемника опираем ступицу на губки тисков…
…и выбиваем подшипник, нанося удары с помощью подходящей инструментальной головки или отрезка трубы по торцу внутреннего кольца подшипника. Перед запрессовкой нового подшипника очищаем гнездо ступицы и наносим на нее тонкий слой смазки.
Запрессовываем подшипник в ступицу чашечным съемником, прикладывая усилие к торцу наружного кольца подшипника.
При отсутствии съемника подшипник можно запрессовать в тисках…
…приложив усилие к торцу наружного кольца через кольцо от старого подшипника. После запрессовки подшипника устанавливаем стопорное кольцо в проточку ступицы. Надеваем ступицу в сборе с подшипником на цапфу.
Осторожно, легкими ударами молотка через инструментальную головку по торцу внутреннего кольца подшипника, напрессовываем ступицу с подшипником на цапфу до глубины, позволяющей наживить гайку. Если таким способом напрессовать внутреннее кольцо подшипника на цапфу затруднительно и приходится прикладывать значительные ударные нагрузки, можно применить другой метод
Для этого…
…шестигранником «на 10» отворачиваем четыре винта крепления цапфы к фланцу рычага подвески…
…и, поддерживая щит тормозного механизма, снимаем цапфу.
Для фиксации щита тормозного механизма вворачиваем на место один из винтов крепления цапфы.
В тисках, опираясь на торец внутреннего кольца подшипника, напрессовываем на цапфу подшипник ступицы до глубины, позволяющей наживить гайку на резьбовой наконечник цапфы. Крепим цапфу со ступицей к рычагу подвески. Окончательно напрессовываем ступицу, затягивая гайку подшипника ступицы
предписанным моментом. Заминаем буртик гайки в паз цапфы.
Окончательную сборку проводим в обратной последовательности.
Видео по теме «Lada Priora. Замена подшипника ступицы заднего колеса»
Замена задних ступичных подшипников приора
Замена подшипника задней ступицы на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109 2108, 2114 и 2115
Как легко и быстро заменить подшипник задней ступицы ваз2114
Замена подшипника ступицы переднего колеса
Заменить подшипник можно двумя способами. Первый — сняв поворотный кулак в сборе, второй — не снимая его с автомобиля. Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Снимаем колесо.
Поддев отверткой, снимаем защитный колпак ступицы. Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.
Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах. Зятягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.
Головкой «на 30» ослабляем затяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо. Отворачиваем до конца гайку подшипника ступицы…
…и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Снятие диска тормозного механизма переднего колеса»). Отсоединяем привод правого колеса от ступицы (см. «Снятие приводов передних колес»). Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака. Для этого подсоединяем шаровую опору к кулаку…
…и спрессовываем ступицу, нанося удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.
Пропускаем через два диаметрально противоположных отверстия в диске болты М12 × 1,25 мм длиной около 130 мм и вворачиваем их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессовываем ступицу. Затем чашечным съемником выпрессовываем подшипник из кулака, как показано ниже. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки болтов крепления амортизаторной стойки к поворотному кулаку, вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка») и снимаем поворотный кулак.
Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.
Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.
Снимаем грязезащитное кольцо со ступицы.
Вставляем притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвигаем внутреннее кольцо.
Съемником спрессовываем внутреннее кольцо подшипника.
Щипцами для снятия стопорных колец снимаем стопорное кольцо.
Чашечным съемником выпрессовываем подшипник из поворотного кулака…
…и вынимаем его со съемником.
Вынимаем подшипник из съемника. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника. Устанавливаем в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом (см. «Приложения») и обязательно стопорим замятием буртика. Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.
Подшипник передней ступицы на Приоре ВАЗ 2170, как и на других Вазовских авто, часто выходит из строя, особенно, когда пробег переваливает за 80 000 км. Сначала появляется шум со стороны колеса, который может увеличиваться при разгоне.
Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора. Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.
Данная статья подробно расскажет о принципах выполнения замены ступичных шарикоподшипников (далее СП) на автомобилях семейства ВАЗ, в частности у Лады Приора. Инструкция сопровождается множеством фото и видео. Так же в материале представлена информация, о том как выбрать передний ступичный подшипник для Приоры по номеру, размерам, цене, производителю.
Детальная инструкция замены заднего подшипника ступицы
Замена задних ступичных подшипников ваз 2110
- Автомобиль стопорится спереди.
- Срываются болты колёс.
- Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
- Необходимая сторона поддомкрачивается, выставляются «козелки».
- Колесо снимается.
- Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.
Замена подшипника ступицы заднего колеса ваз 2110
Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.
Задний ступичный подшипник ваз 2110
- Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
- Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
- Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
- Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
- Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.
Ваз 2110 задний подшипник ступицы
- Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
- Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.
Ваз 2110 подшипник задней ступицы
- Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
- Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
- Ступица устанавливается на твёрдой поверхности.
- Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
- Пол килограммовым молотком слегка выравнивают элемент в плоскости.
- Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.
Марка подшипник задней ступицы ваз 2110
- Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
- Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.
Легко заменить подшипник задней ступицы
Порядок сборки подшипника
Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.
Ступичный подшипник сзади
- Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
- Надевается и прикручивается снятый ранее тормозной барабан с колесом.
- Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
- Колесо с центральной гайкой затягиваются.
- Закрываются гайки ступицы и надёжно затягиваются колеса.
Окончательная затяжка гаек колеса
Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.
Подшипник задней ступицы приора какой лучше?
Если вы однажды во время поездки услышали какой-то посторонний и подозрительный гул, то, скорее всего, вам придется проверять ступичные подшипники.
Такие шумы несомненно вызовут беспокойство у любого добросовестного водителя, ведь бездействие может обойтись гораздо дороже. Как уже говорилось, проблема может быть в ступичных подшипниках.
Именно из-за их износа могут появляться различного рода шумы, от которых нужно в срочном порядке избавляться.
Функции заднего ступичного подшипника
Ступица является очень важной деталью любой машины. В ней есть отверстие, которое создано для того, чтобы насаживать деталь на вал или ось
функция ступицы – передавать крутящий момент от коленчатого вала на колесо, благодаря чему последнее вращается, то есть машина движется.
Не менее важную роль в ходовой части авто играет ступичный подшипник. Он представлен в виде однорядного или двухрядного шарикового подшипника качения.
Они сцепляются вместе для того, чтобы все меры безопасности во время езды были соблюдены.
Посему ясно, что любая поломка подшипника чревата тем, что передвижение на авто становится небезопасным.
У такой детали особый вид, так как именно ступичные подшипники отвечают за надежную фиксацию разных узлов, но при этом они все равно могут вращаться. Самая главная функция ступичного подшипника, как заднего, так и переднего – обеспечение надежной фиксации и ровного вращения колес.
Разница между подшипниками передней и задней ступицы заключается только в конструкции, но выполняемые функции полностью совпадают.
Задняя ступица независимой подвески сконструирована практически также, как и передние ступицы, но разница будет только в поворотном кулаке.
У задних колес в зависимости от конструкции ходовой части могут быть следующие виды подшипников:
1) Радиальные шариковые или роликовые в случае зависимой подвески;
2) Конические в случае независимой подвески.
Любой из видов подшипников задней ступицы подвержен износу, причем причины могут быть самыми разными.
Неисправности заднего ступичного подшипника
проблема, которая может возникать с задними ступичными подшипниками, — это износ. Предпосылок для такого явления несколько, причем они самые разные – чрезмерная нагрузка, низкая эффективность уплотнения, слишком небольшой зазор из-за большого натяга в посадке.
Треть подшипников автомобиля повреждается из-за нормального процесса усталости. Другая треть ломается из-за неправильной или некачественной смазки.
Оставшаяся часть подшипников выходит из строя из-за загрязнений, неправильной эксплуатации или же из-за неправильной установки.
1) Плохое смазывание узлов. Смазочные материалы могут «деградировать» из-за чрезмерного нагревания подшипников, поврежденных уплотнителей, использования неподходящего масла или материала низкого качества для смазывания узлов, где расположены ступичные подшипники.
2) Плохие уплотнители. Подобная проблема чревата попаданием в подшипники воды и грязи, вследствие чего образуется абразивная смесь.
Про замену
Что хочется сказать – меняйте подшипник правильно, самому сделать это достаточно сложно. Нужны как минимум пару съемников, а также знание подвески автомобиля. Не зря многие автопроизводители меняют полностью ступицу колеса.
При замене важно:
1) Запрессовывать подшипник можно только специальными ровными обоймами (идеально использовать корпус от старого). Не допускается запрессовка «телами качения».
2) Не допускать запрессовку острыми инструментами, которые могут повредить уплотнительное кольцо, что затем приведет к утечке смазки.
3) При запрессовки нужно держать правильный зазор и плоскость, не допускаются перекосы. Неправильный зазор – перекос приведет к быстрому выходу из строя.
НА этом все, в заключении хочется сказать, что я сам пару раз менял ступичный подшипник. В гаражных условиях, да еще если у вас нет навыков сделать это очень сложно (можно загубить новый), поэтому лучше не пожалейте денег отдайте на проверенную станцию. Сэкономите и нервы и деньги и силы.
НА этом все, читайте наш АВТОБЛОГ.
(45 голосов, средний: 4,60 из 5)
Конструкция подвески автомобиля – это достаточно сложный технический узел. Его составляющие постоянно дорабатываются, меняются и усовершенствуются. Но неизменным элементом подвески любого автомобиля был и остаётся ступичный подшипник. Как проверить элемент и каковы причины его износа? Ответы на эти и многие другие вопросы — в нашей сегодняшней статье.
