«ИЖ Планета 5»: ремонт и профилактика
Мотоциклы, как и любая дорожная техника, нуждаются в обслуживании и ремонте. Модель «ИЖ Планета-5» отличается достаточно продолжительным ресурсом, но наряду с этим машине необходим профилактический, а иногда и капитальный ремонт. Текущее обслуживание мотоцикла можно ограничить своевременной смазкой шарнирных и скользящих узлов, к которым относятся втулки задней подвески, цепная передача, ручка акселератора и рычаг привода переднего тормоза.
В периодической очистке нуждаются и сами тормозные механизмы. Если на переднем колесе мотоцикла установлен дисковый тормоз, то его необходимо разбирать и промывать жидким очистителем типа Schnell-Reiniger или другим средством аналогичного действия. Как правило, профилактика переднего дискового тормоза проводится при замене колодок.
Если же на мотоцикле установлены барабанные тормоза, их также необходимо периодически разбирать, очищать и регулировать. Это нужно делать не реже одного раза в год, а в случае появления посторонних звуков при движении, постукивания или трения ревизию тормозного механизма следует провести немедленно. Неисправность можно устранить регулировкой узла, а в случае поломки или деформирования детали ее нужно заменить. Ездить на мотоцикле с неисправными тормозами недопустимо.
Возможные неисправности и способы ремонта коробки передач Ижа.
Возможные неисправности и способы ремонта коробки передач Ижа.
Сообщение VVChaif » 13 сен 2003, 20:50
На всех ижевских мотоциклах — одноцилиндровых “планетах” и двухцилиндровых “юпитерах” стоят коробки передач одинакового устройства, но различающиеся механизмом переключения и передаточными числами.
На выпускаемых ныне моделях ИЖ-П5. ИЖ-ПС. ИЖ-Ю5 используют унифицированные шестерни (см. таблицу), которые можно установить и на прежние модели — ИЖ — 49. ИЖ — 56. ИЖ-П, ИЖ-П2. но только вместе с первичным валом, барабанами сцепления и вилками переключения от ИЖ-ПЗ. В процессе эксплуатации неисправности в коробке возникают чаще всего от перегрузок, грубого, силового переключения передач, несвоевременной замены масла. Нередки случаи повреждения деталей после домашнего ремонта коробки, когда допускают ошибки при ее сборке и регулировке. Рассмотрим наиболее частые неисправности. Не включаются вторая и третья передачи (первая и четвертая включаются). На “планетах” этот дефект появляется из-за ослабления винтов, крепящих упор механизма переключения. Чтобы подтянуть их, надо вскрыть крышку коробки, снять сектор, а затем и весь механизм переключения. На “юпитерах” эта неисправность — результат образования осевого люфта у валика переключения. Устраняют его перемещением валика к правой крышке картера, для чего сдвигают влево кулачок автомата выключения сцепления. Самопроизвольное выключение передач. Причина в том, что- либо сильно изношены вилки переключения, либо смяты или сколоты кулачки шестерен. Если вторая передача выключается со скрежетом и мотоцикл испытывает рывки, значит, сместился влево первичный вал вместе с подшипником и изогнулась их стопорная пластина (у “планет”). Для замены поврежденных шестерен и вилок необходимо разобрать коробку, как описано в инструкции, а после сборки снять барабаны муфты сцепления и стопорную пластину. Осадить вправо сместившийся подшипник с первичным валом, следя за тем, чтобы осевое перемещение вторичного вала, расположенного на другом его конце, оставалось в пределах 0,4 — 0.6 мм. Выправить и установить на место стопорную пластину. Если между ней и кольцом подшипника есть свободное пространство, заполнить его регулировочными шайбами нужной толщины. Наружный диаметр шайб — 46.9 мм, внутренний — 38 мм. Самопроизвольное выключение четвертой передачи происходит из-за образования осевого люфта вторичного вала при смещении или выпадении установочного кольца роликоподшипника. Устраняют эту неисправность без разборки. Достаточно, сняв звездочку с вторичного вала. осадить установочное кольцо ударами по наружной кромке сальника через медную или латунную выколотку. Не поможет — придется заменить поврежденные детали. Не включаются низшие передачи при переходе с высших
(на “планетах”). Сломана пружина собачек механизма переключения передач, и ее надо заменить. Затрудненное переключение передач, возникшее после сборки коробки, говорит о неправильном положении валика переключения. Обычно причина в том, что установлены не на свои места регулировочные шайбы, снятые при разборке (их забывают пометить). На правую шейку валика ставят одну опорную шайбу толщиной 1,4 мм, на левой может быть до четырех регулировочных шайб толщиной 0,2 — 0,3 мм. Осевое смещение валика должно быть в пределах 0,2 — 0,4 мм. Вышедшие из строя валы, шестерни с поврежденными зубьями, вилки и пружины не удается отремонтировать как полагается, поэтому их заменяют новыми. Если кулачки на шестернях повреждены незначительно, то есть их боковые поверхности только потеряли уклон (поэтому шестерни и рассоединяются при движении), можно их поправить на наждачном станке, сняв минимально необходимый слой металла. Уклон (поднутрение) граней должен быть не более 5 градусов, иначе шестерни трудно будет рассоединить при переключении передач. Уход за коробкой сводится в основном к проверке уровня масла и своевременной его замене. Пригодны авиационные, дизельные и автотракторные масла любой марки. Летом предпочтительны более вязкие МС-20. МК-22, ДС-11. зимой — менее вязкие АС-8. ДС-8. В морозные дни, когда масло загустевает настолько, что передачи не включаются или включаются с трудом, в коробку можно добавить 100 — 150 см3 бензина. Эта мера позволяет предохранить ее детали от поломок. Позиция на рисунке Принадлежность шестерни Количество зубьев
Мотоциклы «Минск»
Мотоциклы белорусской марки «Минск» начали выпускать с 1951 года, а в 2007 году завод-изготовитель из государственного стал частным.
Минск D4 125
Эта модель проста и экономична, но вместе с тем полноценно адаптирована к дорогам России и стран СНГ. Современный дизайн отлично вписывается в дорожный поток ТС. Мотоцикл легкий и маневренный, с хорошей и плавной амортизацией.
Транспорт обладает двигателем с объемом в 125 куб. см и мощностью в 10,2 л. с. Встроенный электростартер мгновенно реагирует на запуск. Внешний дизайн индивидуален. Габариты – 2100х1110х770 мм.
Минск С4 125
Минск С4 125 выпущен в 2008 году. Легкий как по весу, так и по управлению, маневренный, недорогой – этот транспорт выбирает молодежь и дачники. Он станет хорошим первым мотоциклом для начинающих гонщиков, хотя его сдержанный внешний вид на первый взгляд может некоторых оттолкнуть.
У модели С4 125 есть ряд преимуществ:
- небольшая стоимость;
- малый расход топлива;
- незначительные габариты и вес;
- адаптация к температурным перепадам.
Есть и недостатки:
- крепления ненадежные;
- маленькие зеркала способствуют неполноценному обзору;
- идущий в комплекте набор инструментов не подходит к мотоциклу;
- кнопка электрозапуска двигателя располагается на неудобном уровне;
- небольшой обтекатель.
Минск TRX 300i (тур-эндуро)
Более осовремененный по дизайну «Минск» TRX 300i привлекает внимание своим ярким и спортивным видом. Он воплотил в себе качества эндуро европейских производителей, что существенно отличает его от белорусских соотечественников
Этот мотоцикл создан для длительных поездок по самым различным дорожным покрытиям.
4-тактный двигатель запускается при помощи электростартера. Движение осуществляется 6-ступенчатой МКП. Транспорт рассчитан для перевозки 2 людей.
Характеристики:
- габариты – 2080/825/1230 мм;
- вес – 155 кг;
- передняя подвеска – телескопическая вилка;
- задняя подвеска – моно амортизатор.
МИНСК RX 250 (кроссовый)
Кроссовый «белорус» – последняя разработка минского производителя. Особенностью мотоцикла является то, что он собран из деталей ведущих фирм:
- органы управления Domino;
- пластик Acerbis;
- глушитель Leo Vince;
- карбюратор Dell’Orto;
- профессиональная подвеска Fast Ace;
- цепь D.I.D.
Колеса оснащены алюминиевыми дисками со спицами из прочных металлических сплавов. Внешность RX 250 дерзкая и спортивная. Модель заинтересовала заядлых кроссеров, поэтому в сезоне 2011-2012 года мотоцикл принял участие в «Чемпионате Белоруссии по мотокросу» и проявил себя как надежный и серьезный гонщик.
Тюнинг мотоцикла Иж. Переделываем Иж на 12В систему зажигания.
Несмотря на то, что на дворе уже 21-й век еще много осталось мотоциклов с 6-ти вольтовой системой зажигания. Слабый свет головной фары делает езду в темное время суток совсем не безопасной. Запчасти на 6-ти вольтовую систему зажигания уже давно не выпускаются. Найти замену вышедшему из строя генератору или реле заряда практически не возможно, хотя сам мотоцикл еще вполне может послужить своему владельцу. Для перехода на 12 вольт необходимо подготовить следующие вещи: аккумулятор на 12В, генератор 12В, реле заряда 12В, кусок проводки от генератора к реле заряда от мотоцикла Иж с 12-ти вольтовой системой зажигания, катушки зажигания тоже нужны 12В, все лампочки и реле поворотов тоже подлежат замене на 12 В.
Необходимо так же изготовить переходную пластину.
После того, как все необходимые принадлежности в наличии, начинаем демонтаж старого генератора и реле заряда. Меняем так же катушки зажигания на 12 в. Устанавливаем переходную пластину в места крепления старого генератора на правой крышке картера. Устанавливаем новый якорь на вал. Новый генератор крепим к переходной пластине.
Новое реле заряда ставим на место старого, при необходимости переделываем точки крепления реле к раме мотоцикла под сиденьем.
Соединяем реле заряда с генератором пучком имеющихся проводов. Все тщательно изолируем. Провода с контактов оставляем из старой проводки, их подключаем к минусам катушек зажигания. Подключаем новый аккумулятор, проверяем искру на свечах, размыкая контакты. Выставляем опережение зажигания как обычно и запуск! Меряем напряжение в сети мотоцикла тестером. При правильно собранной схеме в работающем двигателе напряжение должно быть около 14 – 14,5В.
Теперь у нашего мотоцикла появилась возможность установки БСЗ вместо контактов, чего раньше мы не могли себе позволить, но это уже другая тема. Всем удачи на дорогах!
Дмитрий Хорешко
Редакция журнала благодарит Хорешко Дмитрия за любезно предоставленные материалы для статьи.
Если у Вас есть чем поделиться с читателями и Вы желаете опубликовать на нашем сайте свой рассказ или фотоотчет о путешествиях, присылайте, пожалуйста, материалы на адрес:
Это может быть интересно
- Тюнинг мотоцикла Иж. БСЗ на Иж Юпитер Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера…
- Бесконтактная система зажигания на мотоцикл Урал, Днепр Решая проблему надежности системы зажигания на своем мотоцикле Урал, я пришел к выводу о необходимости …
- Установка маслонасоса от мотоцикла Днепр в двигатель Урала Это статья о тюнинге двигателя мотоцикла Урал. В ней подробно отражен процесс переделки и установки маслонасоса…
Регулировка пружин муфты
Регулировка пружин не сложная, главное правильно разобраться. Начинаем с постановки мотоцикла на центральную подножку. Затем снимаем крышку, заранее слив масло. Рычаг на руле выжимаем до предела и обязательно фиксируем. Следующее включаем скорость, желательно первую. Беремся за колесо и начинаем вращать. Стараемся на ощупь определить, какое усилие прилагаем. Смотрим на муфту при вращении, определяем, какие пружины затянуты слабо. Помечаем их мелом, далее их затягиваем. Начинаем снова вращать колесо и если чувствуйте, что колесо стало, легче крутится, значит, все сделали правильно. Процесс нужно повторить и добиться лучшего результата. После этого поверяем при движении полученный результат. Если при увеличении нагрузку начинается пробуксовка муфты. Нужно все пружины затянуть с помощью гаек. При этом все гайки должны, повернуты на одинаковое количество оборотов.
Коробка передач Иж Планета 5
Коробка передач Иж Планета 5 четырехступенчатая, трехвальная с постоянным зацеплением прямозубых шестерен и ножным переключением скоростей. Переключение осуществляется с помощью копирного вала, который располагается внутри коробки, в его пазы входят цапфы вилок переключения. Копирный вал вращается от селектора переключений, который в свою очередь связан с ножным рычагом. Вторичный вал пустотелый, надетый на конец первичного вала. На вторичном валу расположена звездочка главной передачи. Коробка передач расположена в одном картере с двигателем мотоцикла, вместе образуя единый силовой агрегат. Смазка коробки передач осуществляется посредством масла, залитого в картер двигателя. Коробку передач ИЖ Планета 5 можно разбирать не снимая двигателя, впрочем для полной разборки и большего удобства можно снять мотор с рамы мотоцикла. Сегодня мы рассмотрим по шагам разборку коробки передач Иж Планета 5.
Сливаем масло с картера мотоцикла, установив его на подножку. Затем открутив болты, снимаем правую крышку двигателя а также рычаги переключения скоростей, кикстартер. Отсоединив кожух цепи от коробки, разъединяем звенья цепи. Вынимаем шток сцепления, а затем большой отверткой или зубилом отгибаем фиксирующую шайбу звездочки. Теперь необходимо открутить гайку звездочки, для этого заклиньте звездочку между ее зубьями и картером двигателя подходящим металлическим предметом, исключив ее вращение. Резьба на гайке левосторонняя, так что откручивать надо по часовой стрелке, используя ключ на 36. Открутите отверткой семь винтов крышки коробки, запоминая длину винтов (она не одинаковая) и не потеряйте алюминиевые уплотнительные шайбы под головками двух нижних винтов.
С помощью универсального съемника снимите звездочку вторичного вала. Через образовавшуюся между крышкой и картером зазор удерживаем зубчатый сектор пускового устройства. Если этого не сделать сектор отходит за крышкой и она, перекашиваясь при затяжке съемника, может треснуть. Не «помогайте» съемнику, расклинивая зазор отверткой или подобным инструментом. Так будет повреждена прокладка крышки и, самое главное, образуются вмятины на стыке крышки и картера, что приведет к утечке масла.
Снимите с оси селектор переключения передач.
Извлеките вал переключений вместе с храповым механизмом.
Приподняв копирный вал, выведите из его паза цапфу вилки переключения II и IV передач. Вилку снимите со штока, а с первичного шестерню II и IV передач и шайбу.
Снимите промежуточный вал.
Отверткой отведите рычаг фиксатора от копирного вала. Выньте его, сняв регулировочные шайбы и запомнив их расположение.
Снимите вилки включения I и III передач со штоков и шестерни I и III передач. Вилки не взаимозаменяемы, так что запомните их расположение.
Выньте шестерню первой передачи
Обратите внимание на ее положение в картере
Двумя отвертками слегка разожмите и выведите из проточки первичного вала разрезное стопорное кольцо шестерни. Снимите с первичного стопорное кольцо, упорную шайбу и шестерню.
Отверните гайку звездочки и снимите ее.
Выньте вторичный из крышки, при этом помните о том, что подшипник здесь стоит бессепараторный, смотрите не растеряйте ролики!
При сильном износе или повреждении шарикового подшипника промежуточного вала, извлеките и его из крышки. Посадка подшипника не тугая и, обычно, он легко выходит из своего гнезда.
Отделяем прокладку крышки.
Осмотрите и промойте в керосине все детали. При сильном износе — замените. Тщательно очистите дно картера коробки передач Иж Планета 5. Роликовые подшипники вторичного вала прикрепите, обильно смазав вал густой смазкой. Соберите коробку передач в обратной последовательности. Если порвалась прокладка — замените ее. Обязательно совместите метки на копирном валу со стороны шестерни и секторе переключения передач. Для начала соберите коробку не покрывая прокладку герметиком, что бы убедиться в правильной работе коробки. Скорости должны переключаться четко и правильно, а детали вращаться без щелчков и заеданий. Убедившись в правильной работе, вновь снимите крышку, обезжирите ее ацетоном или бензином по местом прилегания к картеру, смажьте прокладку с обеих сторон тонким слоем герметика. Не используйте для уплотнения один герметик без прокладки! Могут нарушиться осевые зазоры и коробка будет работать неправильно. Затяните все болты крест-накрест. Залейте масло в ваш мотоцикл Иж Планета 5 и проверьте отсутствие утечек.
Вы знаете, какие виды резьбовых соединений применяются на мотоциклах?
Источник
Обслуживание и ремонтные работы
Учитывая тот факт, что техника давно снята с производства, детали на рынке найти не сложно, так как мотоцикл остается в эксплуатации. К счастью многих владельцев, конструкция мотоцикла Иж Юпитер 5 простая, поэтому произвести ремонт не составит труда.
Чтобы определить степень неисправности сцепления, надо изначально проверить, насколько произошло совпадение звездочек коленвала и плоскости барабана сцепления. Если имеются несовпадения, то сцепление Иж Юпитер 5 легко регулируется. Необходимо довести до показателя 0,4 мм при помощи шайб, установленных на первичный вал между распорной втулкой и кольцом внутри с подшипниками. Не допускается провисания моторной цепи больше, чем на 2 мм, если это происходит, значит, требуется замена звездочек на другие, у которых диаметр будет больше окружности впадин в шестерне. По техническим характеристикам модель демонстрирует неплохие показатели
При настройке муфты сцепления надо тщательно следить, чтобы гайки пружин немного выходили за грани колпачков на 4мм, при этом нажимной диск должен перемещаться без перекоса. Регулировка механизма сцепления происходит после установки правой крышки и автомата сцепления, после затягивается винт регулировки на нажимном диске, оборот откручивается на ¼- ½ оборота и фиксируется винт
Рычаг сцепления регулируется до свободного хода на 5-10 мм.
Важно уметь регулировать частоту вращения коленвала на холостом ходу. Действовать следует поэтапно
Сначала проверяется, есть ли у дросселя свободных ход, и прогревается двигатель. Проверку можно делать, установив низкие устойчивые обороты, вращая винт дросселя до тех пор, пока частота вращения повысится, а потом снизится. Если двигатель при открытии дросселя будет глохнуть, то следует обогатить горючую смесь и подтянуть винт, а если глохнет при закрытии, то надо винт слегка отвернуть. Такая процедура считается самой лучшей для проверки карбюратора, особенно если предстоит отправиться по некачественной дороге или меняется температурный режим. Профилактика работы карбюратора заключается в очистке и промывке деталей после 5000 км пробега.
Рано или поздно изнашивается кикстартер и не происходит зацепление. Чтобы его восстановить, надо наварить переднюю кромку, сделать это можно в домашних условиях, если есть электрическое точило. Для удобного производства работы, следует снять храповик с барабана сцепления. Не надо стараться обеспечить исходную форму зубьев, достаточно будет добиться хорошего зацепления с углом 20-30°
Не сложно найти на рынке детали для мотоцикла
При проверке сцепления мотоцикла Иж Юпитер 5 следует обратить внимание на изношенность дисков, они могут лопнуть или деформироваться. Если владелец отметил, что диск раскачивается из стороны в сторону, то, скорее всего, он погнут
Иногда явная деформация может отсутствовать, тогда надо обратить внимание на выступы рабочей поверхности. Ремонт состоит в замене дисков сцепления.
Ремонт мотоциклов включает в себя установку зажигания. Установить зажигание Иж Юпитер 5 можно следующим образом: по часовой стрелке надо повернуть коленвал с помощью болта генераторного якоря, делать это до тех пор, пока не разомкнутся контакты. После ослабляется винт и фиксируется небольшой зазор между контактами. На месте свечи устанавливается втулка зажигания. Важно совместить на воротке крайнюю риску с втулкой и торцом. Три винта отвинчиваются до тех пор, пока контакты не разомкнутся, после два винта крепятся. То же самое надо проделать со вторым цилиндром.
Сборка
В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.
Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.
Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.
Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.
Устанавливаем промежуточный вал.
На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.
Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

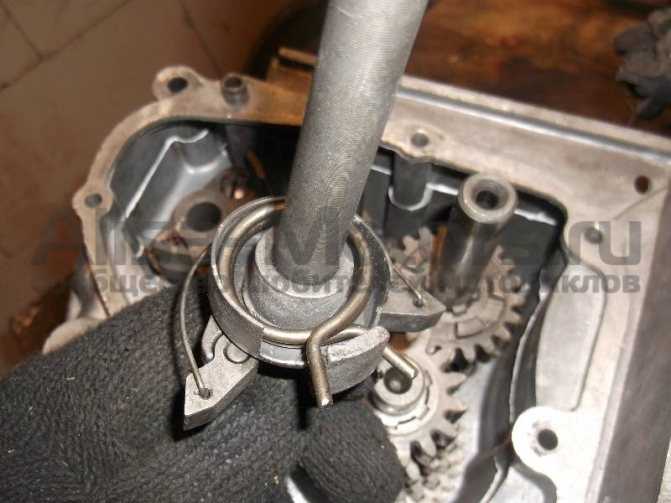

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз
Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек
Сжимаем собачки и устанавливаем вал переключения передач на свое место.
Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.
Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.
Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.
Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.
Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.
После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.
Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.
Простота = надежность

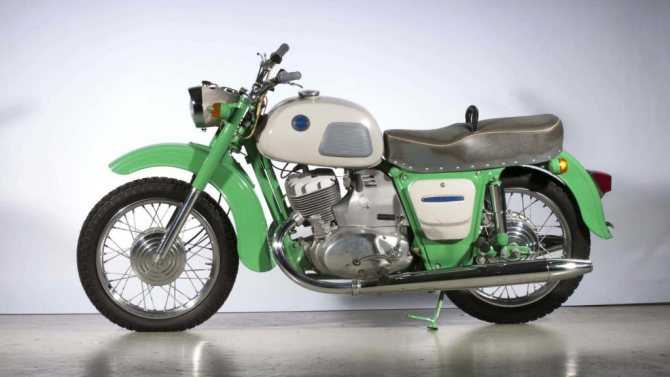

Учитывая то, что с 1985 года эти модели мотоциклов не выпускаются, а на дорогах нет-нет, да и встретишь этого железного скакуна, можно сделать вывод: он получился надежным и долговечным. Как уже говорилось выше, двигатель являлся простым, трубчатая рама – надежной, передняя телескопическая вилка и задний пружинный амортизатор позволяли относительно комфортно чувствовать себя на бездорожье. Минимализм коснулся и панели приборов: на ней расположены только две лампы – нейтральной скорости (зеленая) и та, которая сигнализирует о работе генератора – красная.
Также присутствует спидометр, который имеет зеленую подсветку. Глядя на фото «ИЖ Планета-3» можно сказать, что конструкторы того времени являлись еще немного и дизайнерами: в облике мотоцикла присутствуют хромированные детали, от модификации к модификации меняется не только внешний облик, но и вид коляски претерпевает изменения.
Благодаря своей живучести, способности к езде по бездорожью «ИЖ Планета-3» сейчас пользуется популярностью у байкеров, которые производят тюнинг мотоциклов. Они переделывают их и превращают в чопперы. А это значит, что еще долго на наших (и не только наших) дорогах можно будет увидеть эту легенду, созданную добросовестными работниками уральского .

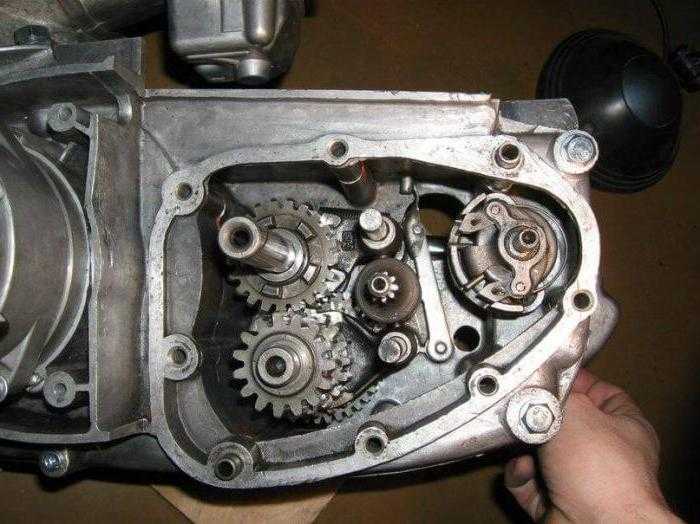

Фотоотчёт: Сборка коробки мотоцикла «Иж-Планета» 2, 3, 4, и пятой модели
Что мне нравиться в Планетовской КПП так это то, что ее можно разобрать и отремонтировать не разбирая двигателя и даже не снимая его с рамы: непосредственно по месту, даже не сливая масла: ложем набок мотоцикл и ремонтируем – это на самом деле, в плане ремонта и обслуживания очень удобно.
Второй приятный момент заключается в том, что передаточные числа первой второй и третьей передачи в “Планетовской” КПП можно изменять на свое усмотрение простым подбором шестерен и валов от других моделей мотоциклов “Планетовского” ряда. Тем самым делая нужную передачу более скоростной или тяговитой.
Наиболее распространенные неполадки
Чаще всего у рассматриваемого мотоцикла пропадает или плохо переключается вторая передача. Это может быть связано с небрежным включением скоростей. Например, при наборе больших оборотов на первой передаче без нейтралки, при зацеплении с шестеренкой второй скорости происходит удар, способствующий интенсивному износу узла. Поэтому не рекомендуется сильно «раскручивать» первую скорость. Если все-таки проблемы со второй позицией продолжаются, имеется несколько вариантов их разрешения.
Поделки из картонных коробок от чая, сока и молока, обуви — интересные мастер-классы, фото идеи и советы
В некоторых случаях поможет самый простой способ, без полной разборки и последующей сборки коробки «Иж-Планета 5». Необходимо мотоцикл положить на правую сторону, после чего снять кик-стартер и ножку переключения скоростей вместе с валом. Далее демонтируется крышка картера и корзина сцепления вместе с дисками.
При выработке шестеренок коробки происходит ухудшение зацепления зубцов. В свою очередь, это приводит к проскальзыванию, рывкам и отказу работы второй передачи. Еще одной причиной может быть изнашивание подшипников первичного вала. Так как от вибрации он уходит немного влево, необходимо при помощи киянки сместить его легкими ударами на место. Зафиксировать элемент в нужном положении позволит установка подходящих по диаметру шайб. Затем стопор подшипника и прочие демонтированные детали монтируются в обратном порядке.
Бывает, что разборка/сборка коробки «Иж-Планета 5» могут понадобиться в случае пропадания четвертой скорости. Это часто связано с поломкой подшипников на вторичном валу. Подобная неприятность случается по причине наличия осевого люфта, смещения узла подшипников либо его выхода из строя. Можно попробовать исправить проблему аналогично ремонту второй передачи. Если не помогает, потребуется полная разборка блока.
При заклинивании переключателя скоростей с повышенного диапазона на пониженный режим – вышла из строя пружинная система механизма, переключения. Ее необходимо заменить. Натужная работа узла после проведения сборки коробки передач «Иж-Планета 5» свидетельствует о неправильной установке регулировочных шайб. Чтобы этого избежать, необходимо в процессе помечать и фиксировать прежнее размещение этих элементов.
Характеристика мотора ИЖ-П5
| Тип двигателя | Одноцилиндровый, карбюраторный, двухтактный, воздушного охлаждения. |
| Рабочий объем , см3 | 346 |
| Максимальная мощность , л. с. | 22 (20,9…23,1 при 4850±10 % об/мин |
| Диаметр цилиндра, мм | 72 |
| Ход поршня, мм | 85 |
| Степень сжатия | 8,2-8,7 |
| Система смазки цилиндро-поршневой группы | смесь топлива с маслом. На более поздних моделях мотоцикла применена подача масла масляным насосом, дозирующим подачу масла от частоты вращения коленчатого вала и нагрузки двигателя в соотношениях 1/25-1/100 к подаче бензина. Заправочная ёмкость картера двигателя мотоцикла Иж П-5-01 — 0,7 л, масло М-8В, М-10В2, МС-14, МС-20, МГД-14М или их зарубежные аналоги. |
| Карбюратор | К-65И (в более ранних — К-62И) |
| Применяемое топливо | автомобильный бензин с октановым числом не менее 76. При совместной системе смазки применяется бензин в смеси с моторными маслами М-8В, М-10В, авиационным маслом МС-20 в соотношении 25:1, или смесь бензина с маслом для двухтактных двигателей МГД-14М (или его зарубежные аналоги) в соотношении 50:1. |
| Емкость бензобака | 18 л. |
| Воздушный фильтр | контактно-масляный |
| Заправочная ёмкость масла в воздушном фильтре | 0,15 л моторного масла |
| Генератор | Генератор — трёхфазная электрическая машина с электромашинным возбуждением и электронным выпрямителем-стабилизатором напряжения БПВ-14-10 (БПВ-21-15), мощностью первоначально 100, затем 140 Вт, или однофазный генератор с возбуждением от постоянных магнитов и электронным регулятором РНМ-1, мощностью 90 Вт. |
| Зажигание | батарейное контактное конденсаторное, на более поздних моделях электронное бесконтактное, с автоматическим регулированием опережения зажигания от частоты вращения коленчатого вала и независимое от аккумуляторной батареи. |
| Свеча зажигания | А23В (или зарубежные аналоги) |
| Аккумуляторная батарея | свинцовая кислотная, тип 6МТС-9, 12 вольт 9 А.ч |
| Трансмиссия | |
| Передача от двигателя на сцепление | цепью приводной втулочной двухрядной (усиленной) в масляной ванне |
| Сцепление | многодисковое в масляной ванне |
| Заправочная ёмкость картера коробки передач | 1,0 л, масло М-8В, М-10В2, МС-14, МС-20 или их зарубежные аналоги. |
| Коробка передач | трёхвальная четырёхступенчатая в одном блоке с двигателем и ножным переключением передач. |
| Передача от коробки передач на заднее колесо | закрытой втулочной однорядной цепью |
| Передаточное число от двигателя на сцепление | 2,17 |
| Передаточное число от коробки передач на заднее колесо | 2,33 |
| Передаточные числа коробки передач на передачах: | |
| I | 3,88 |
| II | 2,01 |
| III | 1,26 |
| IV | 1,0 |
