Классификация грузового автомобильного транспорта

Для перевозок грузов автотранспортными предприятиями используется грузовой подвижной состав: грузовые автомобили и автомобильные прицепы различной грузоподъемности (бортовые, самосвалы, фургоны, в том числе изотермические, цистерны и другие), автомобили повышенной проходимости, автомобили-тягачи с полуприцепами. Эта часть транспортной сети также имеет свою разветвленную структуру.

Классификация грузовых транспортных средств по различным основаниям выглядит следующим образом:

По типу кузова

закрытый тип
контейнер
тентованный
рефрижератор (изотермический кузов)
изотермический фургон
микроавтобус
открытый тип
бортовой
самосвал
конт. площадка
кран
автотранспортер
цистерна
лесовоз
седельный тягач

По группам

I группабортовые автомобили(автомобили-фургоны общего назначения)

II группаспециализированные(самосвалы, фургоны, рефрижераторы, контейнеровозы, седельные тягачи с полуприцепами, балластные тягачи с прицепами)

III группа (условно) автомобили-цистерны

По количеству осей

двухосные
трехосные
четырехосные
пятиосные и более

По осевым нагрузкам (на наиболее загруженную ось)

до 6 т включительно
свыше 6 т до 10 т включительно

По колесной формуле

4х2
4х4
6х4
6х6

По составу

одиночное транспортное средство
автопоезд в составе:
- автомобиль-прицеп
- автомобиль-полуприцеп

По типу двигателя

бензиновые
дизельные

По грузоподъемности

малой
средней
большой
от 1,5 до 16 тонн
свыше 16 тонн

Такое многообразие способов классификации объясняется потребностью выделения отдельных параметров транспортных средств для выбора последних при перевозке грузов на основании оптимального сочетания экономичности, скорости доставки, коммерческой пригодности, безопасности, вместимости, грузоподъемности и т.д.

Список перечисленных оснований является приблизительным, так как его можно продолжить, исходя из определенных функциональных назначений транспортных средств, их эксплуатационных характеристик, специфики перевозимых грузов и т.д.

Кроме вышеперечисленных способов классификации, отраслевой нормалью ОН 025 270-66 введена классификация и система обозначения автомобильного подвижного состава. Так, в отношении грузовых автомобилей принята следующая система обозначения автотранспортных средств (АТС):

1-я цифра обозначает класс грузовых автомобилей по полной массе:

Полная масса, т	Эксплуатационное назначение автомобиля
Бортовые	Тягачи	Самосвалы	Цистерны	Фургоны	Специальные
до 1,2	13	14	15	16	17	19
1,2 до 2,0	23	24	25	26	27	29
2,0 до 8,0	33	34	35	36	37	39
8,0 до 14,0	43	44	45	46	47	49
14,0 до 20,0	53	54	55	56	57	59
20,0 до 40,0	63	64	65	66	67	69
свыше 40,0	73	74	75	76	77	79

Примечание. Классы от 18 до 78 являются резервными и в индексацию не включены.

2-я цифра обозначает тип АТС:

3 — грузовой бортовой автомобиль или пикап;4 — седельный тягач; 5 — самосвал; 6 — цистерна; 7 — фургон; 8 — резервная цифра; 9 — специальное автотранспортное средство.

3-я и 4-я цифры индексов указывают на порядковый номер модели;

5-я цифра — модификация автомобиля;

6-я цифра — вид исполнения:

1 — для холодного климата; 6 — экспортное исполнение для умеренного климата; 7 — экспортное исполнение для тропического климата.

Некоторые автотранспортные средства имеют в своем обозначении через тире приставку 01, 02, 03 и т.д., что указывает на то, что модель или модификация является переходной или имеет дополнительные комплектации. Перед цифровым индексом по данной классификации, в большинстве случаев, указывается буквенное обозначение завода-изготовителя (например, КамАЗ 5320). Обозначения автомобилей иностранных марок, в большинстве случаев, состоят из буквенного обозначения марки завода-изготовителя и заводского порядкового номера модели и модификации.

В настоящее время все большее распространение получают обозначения, принятые в международных требованиях по безопасности (Правилах ЕЭК ООН), разрабатываемых Комитетом по внутреннему транспорту Европейской экономической комиссии ООН. В соответствии с вышеуказанными Правилами принята следующая международная классификация грузовых АТС:

Категория АТС	Тип АТС	Полная масса, т	Примечания
1	2	3	4
N1	АТС с двигателем, предназначенные для перевозки грузов	До 3,5	Грузовые автомобили, специальные автомобили
N2		Свыше 3,5 до 12,0	Грузовые автомобили, автомобили-тягачи, специальные автомобили
N3	-»-	Свыше 12,0	-»-
01	АТС без водителя	До 0,75	Прицепы и полуприцепы
02	-»-	Свыше 0,75 до 3,5	-»-
03	-»-	Свыше 3,5 до 10,0	-»-
04	-»-	Свыше 10,0	-»-

Полный привод автомобиля

Потенциальные покупатели, которые задаются вопросом, какой привод лучше, как правило, не находят ясного ответа на свой вопрос. В таком случае можно обзавестись системой полного привода. Конструктивная его особенность заключается в том, что усилия могут передаваться одновременно на переднюю и на заднюю ось. В свою очередь, ощущается лучшая управляемость и проходимость в любых, даже самых сложных условиях бездорожья.
Как правило, чаще всего транспортные средства с таким типом привода производятся в кузовах джипов и «паркетников» — уменьшенных копий джипов, предназначенных для активного передвижения на плохих дорогах и по минимальному бездорожью.

Преимущества полного привода

Вне зависимости от того, какие типы полного привода вам пришлось выбрать, главный козырь — высокий показатель проходимости автомобиля. Он достигается благодаря хорошему распределению усилий двигателя на каждое колесо по отдельности. В этом заслуга электронных систем стабилизации автомобиля, а не каких-либо механических устройств.
За счёт равномерной подачи усилий гарантируется высокий уровень курсовой устойчивости. Во время прохождения поворота на высокой скорости система полного привода стабилизирует транспорт. Даже если получилось войти в занос (что само по себе является редким явлением), вывести авто из него можно благодаря лёгкому повороту рулевого колеса.
Склонность к пробуксовке практически полностью отсутствует. И в этом тоже вина систем стабилизации. Конечно, на мощных джипах, где мощность двигателя достигает 600 и более лошадиных сил, пробуксовка возможна, но и здесь она вряд ли появится из-за умного бортового компьютера.

На видео рассказано о разновидностях полноприводных автомобилей:

Минусы полного привода

Пожалуй, главным минусом является повышенный расход топлива. Двигателю приходится обслуживать сразу две оси — переднюю и заднюю, создавая оптимальные усилия для передвижения. Следовательно, силовая установка должна иметь достаточный запас мощности, что автоматически приводит к повышению расхода топлива.
Стоимость ремонта также выше, чем в случае с другими автомобилями. Причина в сложности системы.
Повышенная вероятность шумов существует, даже если есть дорогая шумоизоляция.

Тем не менее для активного передвижения по бездорожью рекомендуем авто с полным приводом. Если приходится ездить по городу в спокойном режиме — подойдёт как задний, так и передний привод.

Двигатель и КПП

Характеристики	Показатели
Модель автомобиля	МАЗ-6303А3
Модель двигателя	ЯМЗ-6563.10 (ЕВРО-3)
Мощность двигателя, кВт/л.с.	184 (250)
Коробка передач (число передач)	ЯМЗ-2381-06 (8)
Размер шин	12.00R20
База автомобиля, мм	3810
Объем топливного бака, л.	200

Грузовик оснащается 4-тактными 8-цилиндровыми V-образными силовыми установками ЯМЗ-238. В зависимости от модификации двигателя, мощность мотора от 170 до 400 лошадиных сил. Двигатели достаточно экономичны. Так, в смешанном режиме езды, мотор на каждые 100 километров пути расходует 27,5 литров дизельного топлива. При езде в городе, этот показатель увеличивается до 40 литров, а на трассе, уменьшается до 25 литров соответственно.

Двигатели могут похвастать и отменной динамикой разгона грузовика. Так, при активированном ограничителе скорости, МАЗ-6303 может разогнаться до 85 километров в час, а без ограничителя, до 100 километров в час. Моторы надежны, неприхотливы, ремонтопригодны и соответствуют классу экологической безопасности ЕВРО-3.

Что касается трансмиссии грузовика, устанавливаются различные версии коробок переключения передач ЯМЗ-238. Модификации КПП, зависит от модификации используемого мотора. Автомобиль оснащен 8-ступенчатыми механическими коробками переключения передач и синхронизаторами передач переднего хода. Также модель комплектуется 4-ступенчатыми модификациями механической трансмиссии. Такие устройства дополнительно комплектуются двухдиапазонным планетарным демультипликатором для повышения крутящего момента.

Внимание! Двухдиапазонный планетарный демультипликатор используется в конструкции большегрузных автомобилей, работающих в трудных дорожных условиях – устройство расширяет штатные возможности установленной КПП, и позволяет без вмешательства в конструкцию трансмиссии, увеличить количество передач

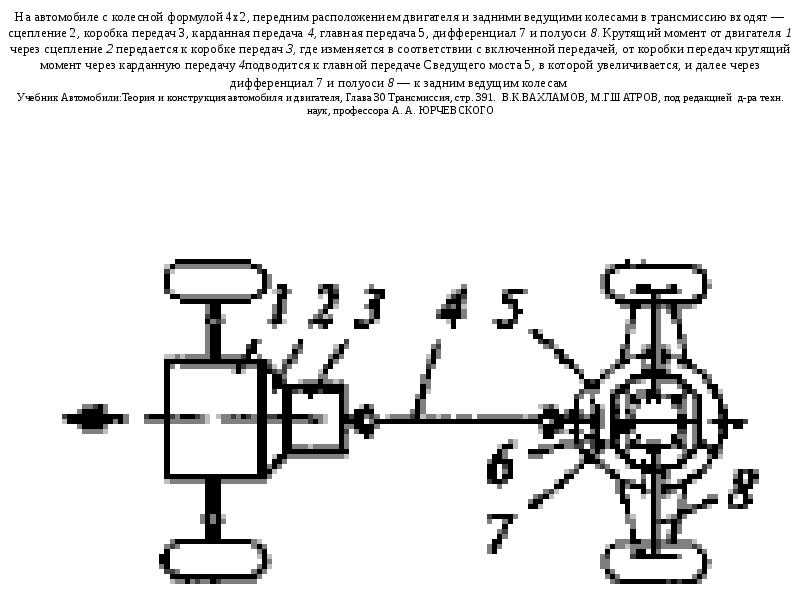

Колесная формула 4х2 что значит

На проходимость автомобилей, кроме параметров геометрической проходимости, влияют конструктивные особенности трансмиссии автомобиля и характеристики резины, в которую «обут» автомобиль.

Трансмиссия — совокупность механизмов, служащих для передачи мощности от двигателя к ведущим колесам автомобиля.

Характеристики трансмиссии автомобиля

Под характеристиками автомобильной трансмиссии подразумевается, прежде всего, тяговая характеристика или формула автомобильного колеса.

Формула автомобильного колеса описывает общее количество колес автомобиля и количество ведущих колес автомобиля. Кстати, в литературе, а особенно в Интернете, 4х2 почему-то иногда пишут как 2х4.

Примеры колёсных формул

4×2 – автомобиль на четырех колесах, два ведущих колеса; большинство производимых автомобилей имеют такую колесную формулу;
4×4 – автомобиль на четырех колесах, привод на четыре колеса; Эта формула колес часто используется на внедорожниках;
6х4 — шестиколесный (трехосный) автомобиль, привод на все колеса, пример — практически любой трехосный коммерческий грузовик без ведущего переднего моста;
6х6 — шестиколесный (четырехосный) автомобиль, привод на шесть колес, пример — любой полноприводный грузовик;
8х8 — обычно таким агрегатом комплектуются спецбригады, например советский «Луноход» имел такую колесную формулу, суть которой сводится к сдвоению каждого из четырех колес.

ЭТО ИНТЕРЕСНО: Что такое очистные сооружения

Агрегаты трансмиссии автомобиля полностью отражают расположение его колес. Вездеходы имеют трансмиссию, обеспечивающую полный привод на все колеса.

Полноприводный классический автомобиль подразумевал в своей конструкции помимо коробки передач (КПП) еще и раздаточную коробку с коробкой передач.

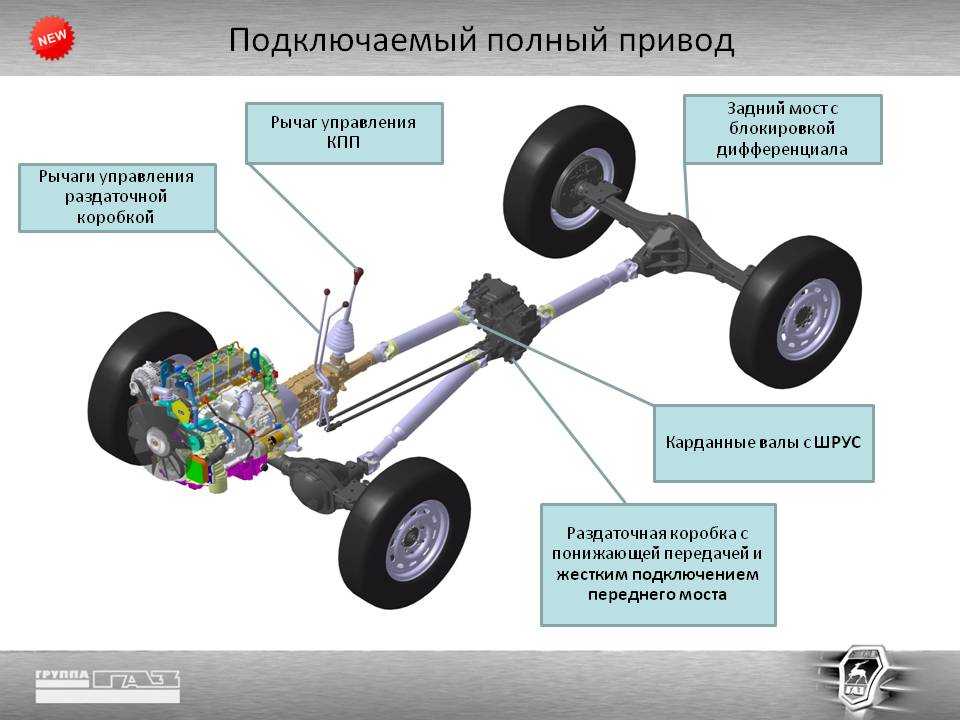

Раздаточная коробка на автомобилях с постоянным задним приводом и подключаемым передним мостом была спроектирована таким образом, чтобы задействовать передний мост для повышения проходимости по бездорожью.

Эта раздаточная коробка имела межосевой дифференциал, который водитель мог блокировать из кабины и выполнял одновременно несколько функций: подключал передний мост и одновременно «блокировал межосевой дифференциал».

Эффект от такого подключения следующий: крутящий момент подается одновременно на переднюю и заднюю оси, а при заблокированном межосевом дифференциале перераспределение крутящего момента между осями отсутствует.

Необходимость в шестеренчатом редукторе возникла при оснащении автомобилей маломощными двигателями, максимальный крутящий момент которых обнаруживался на высоких оборотах. Примирение высоких оборотов двигателя и низких скоростей автомобиля на трассе – это задача коробки передач. Демультипликатор необходим для обеспечения оптимальной скорости автомобиля при частоте вращения двигателя, соответствующей максимальному крутящему моменту двигателя.

Это хорошо иллюстрирует следующий пример:
Большинство маломощных легковых автомобилей оснащались двигателями с максимальной частотой вращения коленчатого вала около 4500 об/мин.

Для этих автомобилей максимальная скорость на первой передаче не должна превышать 25 км/ч. Эта скорость практически соответствует максимально допустимому числу оборотов коленчатого вала двигателя.

Когда в арсенале конструкторов появляются новые мощные двигатели (особенно дизели), у которых максимальный крутящий момент начинается с малых оборотов, то есть наличием «нижнего привода» (или «нижнего привода»), необходимость в коробке передач практически отпала. Сейчас коробки передач используются в составе трансмиссии автомобилей, основным назначением которых является постоянная работа в условиях бездорожья.

В чем недостаток демультипликатора? Представим, что водитель, чтобы повысить проходимость своего автомобиля, использует редуктор, снижающий скорость в четыре раза. Отсюда скорость автомобиля при максимальном крутящем моменте будет 4,8-5.

5 км/ч, а максимальная скорость на первой передаче снизится с 25 км/ч до 6,25 км/ч.

КОЛЕСНАЯ ФОРМУЛА — см. Формула оси. Железнодорожный технический словарь. М.: Железнодорожная редакция Гостранспорта. Н.Н. Васильев, О.Н. Исаакян, Н.О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. Железнодорожный технический словарь 1941 г

По составу

По составу различают одиночные транспортные средства и автопоезда.

Одиночное транспортное средство представляет собой грузовик, в котором кузов и кабина конструктивно объединены между собой.

Автопоезд – грузовик, который состоит из тягача, полуприцепа или прицепа.

Прицеп – транспортное средство, не оборудованное двигателем, и приводимое в движение другим ТС (тягач, фургон и т.д.). Вес перевозимого груза распределяется исключительно по осям прицепа.

Полуприцеп не относится к самостоятельным ТС, вес перевозимого груза распределяется между осями тягача и самого полуприцепа. Полуприцеп нельзя присоединить к фургону, только к седельному тягачу.

Важно

Самостоятельно стоящий полуприцеп удерживает равновесие благодаря специальной подпорке. Прицеп же может самостоятельно удерживать равновесие, благодаря устойчивости, обеспеченной осями.

Седельные автопоезда состоят из тягача и полуприцепа. На сленге такие транспортные средства называют «фуры».

Прицепные автопоезда состоят из фургона и прицепа или из тягача, полуприцепа и прицепа (на сленге водителей их называют «паровозы»).

Виды прицепов и полуприцепов:

Тентованные

Один из самых популярных видов прицепов и полуприцепов. Основные преимущества «тентов» – легкость, универсальность, вместимость и простота в эксплуатации. При необходимости каркас можно разобрать, возможна задняя, боковая, и верхняя загрузка. Грузоподъемность – до 25 тонн. Самые популярные фирмы-производители – Schmitz, Kogel, Pacton, Blumhardt.

«Джамбо»

Тентованный полуприцеп с изогнутой рамой. Высота прицепа в задней части увеличена за счет уменьшения диаметра колесных дисков. Характеризуются большей вместимостью по сравнению с обычными «тентами». Грузоподъемность – до 35 тонн.

Цельнометаллические

Прочный каркас таких прицепов обеспечивает максимальную сохранность груза во время транспортировки. Недостаток – загрузка и выгрузка возможны только через специально оборудованные ворота (или «шторы»), которые могут располагаться в задней, боковой или верхней части. Самые популярные фирмы-производители – Bodex, Knapen.

Японские грузовики и спецтехника. Сопровождение, гарантия

Заказать звонок

Рефрижераторы

Такие прицепы оснащены холодильной установкой, способной поддерживать установленный температурный режим (от +12 до -25 градусов). Применяются для перевозки скоропортящихся или замороженных продуктов. Van Eck, Frestech, Kassbohrer, Schmitz.

Изометрические

В отличие от рефрижераторов, в изотермах нельзя установить определенную температуру – благодаря хорошей теплоизоляции они лишь поддерживают исходный температурный режим для быстрой перевозки «скропорта».

Открытые бортовые

Характеризуются большой вместительностью и предназначены для транспортировки грузов, устойчивых к воздействию атмосферных условий (осадки, перепады температуры и т.д.).

Лесовозы

Предназначены для перевозки длинномерных материалов (лес, трубы, металлопрокат и пр.). Для удобства погрузки и сохранности груза лесовозы оснащены специальными ограничителями, расположенными по всему периметру прицепа.

Применяются для перевозки негабаритных грузов, в том числе крупногабаритной техники.

Примеры:

Одиночные грузовые транспортные средства:

Mercedes-Benz Atego 815
Двигатель	дизельный двигатель объемом 4,2 литра
Полная масса	7,5 тонн
Грузоподъемность	4,1 тонн
Колесная формула	4х2
Топливный бак	125 л
КПП	АКПП
Габариты	длина 6,03-9,07 м, ширина 2,31 м, высота 2,53 м;
Цена	от 25.000 долларов

Седельный автопоезд:

Тягач Volvo FH (Евро-3, -5, -6) с полуприцепом грузовым с тентом Schmitz
Двигатель	дизельный двигатель объемом 12 литра
Полная масса	до 120 тонн (в составе автопоезда)
Грузоподъемность	до 100 тонн в составе автопоезда
Колесная формула	тягача – 4х2, 6х2, 8х2
Топливный бак	76 литров, расход 10л/100 км
КПП	МКПП
Габариты	длина автопоезда – свыше 22,5 м
Цена	от 30.000 долларов

Прицепной автопоезд:

Тягач DAF FAR ХF105.410, прицеп WIELTON
Двигатель	дизельный двигатель мощностью 410 л.с. (объем – 12,9 литра)
Полная масса	44 тонны
Грузоподъемность	максимальная вертикальная нагрузка – 20 тонн
Колесная формула	6х2
Топливный бак	600л/850 л
КПП	16-МКПП
Габариты	длина/ширина/высота – 10,5 м/2,5 м/4 м
Цена	от 40.000 долларов

Важно

В продаже редко можно встретить автопоезда в сборе. Чаще всего автовладельцы выставляют на продажу отдельно тягачи и прицепы и полуприцепы. Как правило, производители грузовой автотехники используют единые стандарты, поэтому собрать неплохую сцепку не составит особого труда.

Кузов и его виды

Грузовики данной марки укомплектовываются кузовами, которые подогреваются выхлопными газами. В качестве дна используется металл толщиной от 8 до 10 миллиметров. Для изготовления бортов используют металл толщиной от 4 до 6 миллиметров.

Объем кузова самосвала «Шакман» составляет 19,3 или 24,3 кубических метра для трехосных и четырехосных моделей соответственно. Эти параметры могут быть увеличены за счет дополнительных секций, которыми наращиваются борта. Но в таких ситуациях велика вероятность перегрузки автомобиля.

Борт выполняется в трех вариантах:

Производитель заявляет, что максимально разрешенная масса машины составляет 25 или 35 тонн в зависимости от количества осей.

Колесная формула

Для автомобилей с колесной формулой 8X8 применение блокируемых дифференциалов практически не влияет на суммарную силу тяги по сцеплению. Поэтому самоблокируемые ( или принудительно блокируемые) межколесные дифференциалы устанавливают в основном на автомобилях с колесной формулой 4X4, реже на автомобилях с колесной формулой 6X6, главным образом в мостах задней тележки. Использование блокируемых дифференциалов ( или повышенного трения) в передних мостах автомобилей с колесной формулой 6×6 нецелесообразно вследствие более высокой нагруженности трансмиссии и мостов при установке таких дифференциалов.

Расположение двигателя у легковых.

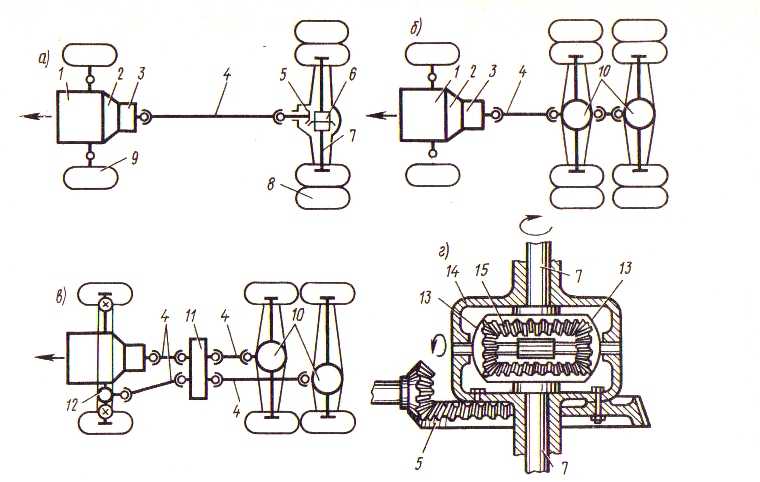

У автомобиля с колесной формулой 4×4 ( рис. 11.13, в) заменен передний, неведущий мост базовой машины — ведущим.

Для характеристики автомобилей применяют колесную формулу, в которой первая цифра указывает общее число колес, а вторая — число ведущих колес.

Для грузовых автомобилей в основную колесную формулу введена третья цифра 2 или 1, отделенная от второй цифры точкой. Цифра 2 указывает, что ведущая задняя ось ( оси, тележка) имеет двухскатную ошиновку, а цифра 1 — что все колеса односкатные.

У трехосных автомобилей с колесной формулой 6×4 отсутствует карданная передача к переднему мосту. Угловое перемещение карданных валов обеспечено конструкцией карданных шарниров, а изменение расстояний между шарнирами — наличием шлицевых соединений вилок карданных шарниров с карданным валом. Обычно у неподвижно стояще.

Схема передачи крутящего момента на ведущие колеса трехосного автомобиля ЗИЛ-131.

В трехосных автомобилях с колесной формулой 6×6 ( ЗИЛ-131, Урал-375) крутящий момент от раздаточной коробки 5 ( рис. 63) передается к переднему / и среднему 7 ведущим мостам. К заднему ведущему мосту 9 крутящий момент передается карданным валом 8 от среднего ведущего моста.

Сельскохозяйственные самосвалы повышенной проходимости ( колесная формула 4X4 и бХб), рассчитанные для систематической работы с прицепом-самосвалом ( в составе автопоезда); к этой группе относятся: К.

На базе двухосных автомобилей с колесной формулой 4X2 средней грузоподъемности ( типа ЗИЛ) целесообразно создание автомобилей с колесной формулой 6X6, так как в этом случае важнее снизить осевую нагрузку и обеспечить хорошую проходимость автомобиля, чем оставить унифицированные мосты. Кроме унификации силовой установки, движителя и трансмиссии обеспечивается достаточно высокая унификация кабин, тормозной системы, электрооборудования, рулевого управления и других узлов.

Наиболее просты схемы автомобилей с колесными формулами 4X4 и 6X6, хотя наблюдается относительное разнообразие общих схемных решений, особенно у автомобилей-транспортеров и колесных тягачей.

Полноприводные автомобили повышенной проходимости с колесными формулами 4X4 и 6X6 относятся к внедорожному транспорту, и нормы максимально допустимой высоты установки световых приборов для них могут быть увеличены.

Оценка преимущества использования автомобилей с различными колесными формулами в качестве тягачей может быть проведена путем сравнения соотношения реализуемой грузоподъемности автопоездов одинаковых полных масс в составе тягачей типа 4 Х2и6Х4и соответственно 4 X 4 и 6 X 6 при движении по дорогам с низкими сцепными качествами. При этом исходим из условия, что при эксплуатации автопоездов автомобили-тягачи имеют номинальную загрузку, а реализуемая грузоподъемность прицепного состава не может быть меньше снаряженной массы прицепов. В случае невыполнения этого условия применение автопоезда на данной дороге считается нерациональным.

Рисунки протекторов и конструкции шин.

Важным показателем колесной машины является ее колесная формула. Первая цифра формулы обозначает число всех колес, вторая — число приводных колес. Колесная формула машин чаще всего 4X2, для вездеходных машин 4X4, реже применяются трехосные машины с колесной формулой 6X4, еще реже 6X6 и в исключительных случаях 4 — 8-осные, как правило имеющие соответственно не более 2 — 5 ведущих осей.
