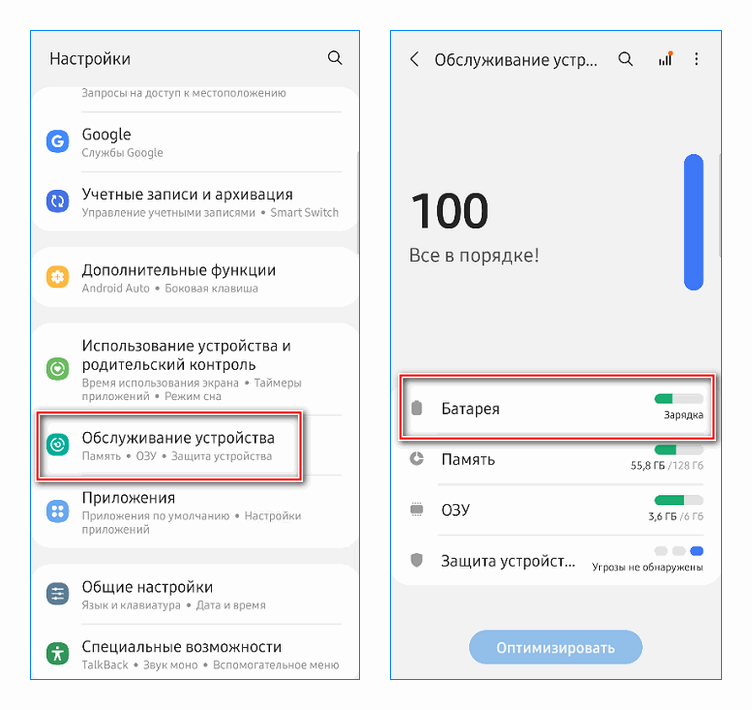

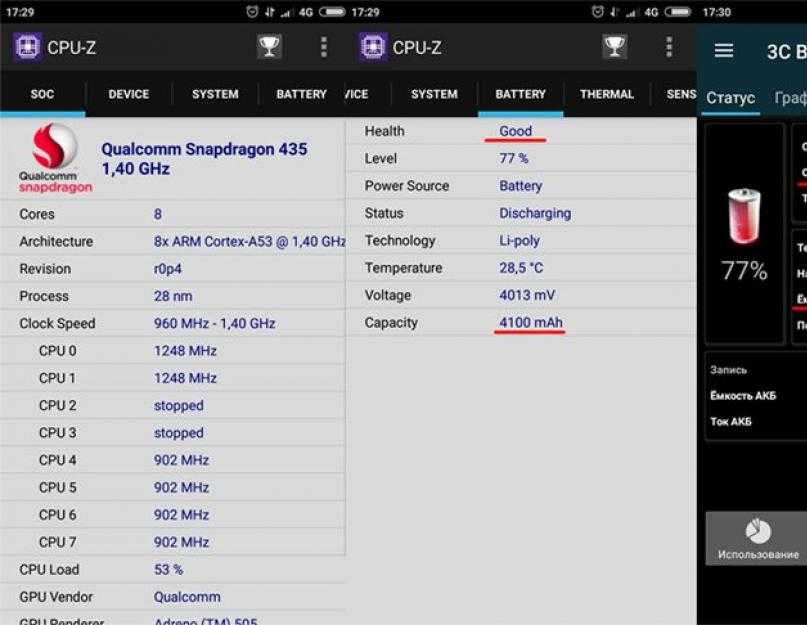

5 способов определить точную емкость аккумулятора смартфона

Как проверить батарею механическим способом?

На срок действия батареи влияет не только интенсивность использования. К факторам, уменьшающим период эксплуатации аккумулятора, относятся резкие перепады температуры или длительный простой. Чрезмерная жара и слишком сильные холода воспринимаются устройством так же негативно, как и тот факт, что батарея долго не использовалась.

Набухание аккумулятора происходит, как правило, довольно медленно и не всегда сразу заметно владельцу смартфона. Чтобы проверить, есть ли вероятность, что батарея скоро выйдет из строя, необходимо покрутить аккумулятор на плоской поверхности. Если изгиб есть, то вращение будет происходить легко.

Как узнать, сколько реально ампер-часов в вашем аккумуляторе?

Рассмотрим процесс проверки ёмкости на примере автомобильного аккумулятора. Но такой разряд под контролем можно сделать для любой батареи. Будут отличаться только измеряемые величины. Для того чтобы проверить реальные ампер-часы своего аккумулятора, нужно полностью его зарядить. Степень заряженности проконтролируйте по плотности электролита. Полностью заряженная АКБ должна иметь плотность электролита 1,27─1,29 гр./см3. Затем нужно собрать схему, показанную на следующем рисунке.

Схема для контрольного разряда аккумулятора Вам нужно выяснить, для какого режима разряда указана ёмкость вашего аккумулятора (10 или 20 часов). И поставить аккумулятор на разряд силой тока, вычисленной по формуле ниже. I = E / T, где

E – номинальная ёмкость батареи,

T – 10 или 20 часов.

Если у вас нет резистора, то можете использовать автомобильные лампочки (12 вольт) подходящей ёмкости. Мощность лампочки подбираете в зависимости от того, какой разрядный ток вам нужен. То есть, если нужен ток разряда 2 ампера, то мощность будет 12 вольт умножить на 2 ампера. Итого 24 ватта.

Разрядка аккумулятора автомобильными лампочками Важно! После разряда аккумулятор сразу ставьте на зарядку, чтобы он не находился в таком разряженном состоянии. Для необслуживаемых аккумуляторов такой разряд лучше не делать вообще

При таком глубоком разряде они могут потерять часть своей ёмкости.

Проверка емкости аккумулятора 18650

Емкость считается одной из самых основных характеристик для любого перезаряжаемого элемента питания. И АКБ 18650 не считается исключением. Многие изготовители выделяют номинальную емкость на корпусном покрытии батареи, при этом в основном эта хар-ка завышается.

Для того чтобы проверить емкость аккумулятора 18650 применяются как специальные измерительные девайсы, так и простые самодельные устройства. Итак, подробнее о проверке работоспособности АКБ:

• Можно определить примерную реальную емкость, просто заряжая АКБ известным током. Чаще всего ток заряда указывается в хар-ках зарядника. Если для полноценной подзарядки батареи током 100мА требуется 34 часа, то перемножив эти два значения, можно прийти к выводу, что емкость такого аккумулятора соответствует 3400 mAh. Не забывайте, что полученные данные являются неточными, ведь все упирается в алгоритм работы ЗУ.
• Существует еще более быстрый и точный метод изменения емкости у АКБ 18650, требующий денежных затрат. Для выполнения манипуляции, нужно будет приобрести интеллектуальную зарядку. Такие ЗУ не только отобразят реальное напряжение емкость батареи, но и во многом упростят обслуживание аккумулятора.
• Третий способ определения емкости самый интересный. Чем меньше ток разряда, тем точнее показатели. Понадобится полностью заряженная батарея, часы, амперметр и, к примеру, фонарик. Наверняка АКБ 18650 была приобретена для его использования. Амперметр вам не нужен, если у вас есть спецификация с данными, сколько тока потребляет фонарик в определенном режиме яркости. Включите осветительный прибор и настройте минимальную яркость, амперметром измерьте ток и засеките время. Например, гаджет просветил 20 часов, поглощая ток 100 ма. 20 х 100 = 2000 мач. Увы, емкость аккумулятора оставляет желать лучшего, 2000 мач это немного.

Также необходимо выделить, что только известные организации, такие как Панасоник, Самсунг, Элджи указывают точную емкость АКБ. И то эти хар-ки при измерении могут отличаться от официально заявленных изготовителем на + – 50 mAh. А может и больше, если батарея окажется б/у или бракованной. Увы, такие аккумуляторы иногда реализуют на рынке, зато по низким расценкам.

А теперь разберем второй способ определения емкостных характеристик. Проверка 18650 через iMax B6. В первую очередь необходимо найти умную зарядку iMax B6. Главное ее преимущество, это универсальность и измерение емкостных характеристик у АКБ.

Измерение емкости аккумуляторов 18650 – процесс не быстрый. Сначала заряд до 100%, затем разряд в 0 с замером отданных ампер часов, потом необходимо ввести аккумулятор в режим хранения. О том как заряжать аккумулятор 18650 и каким током, читайте здесь.

Следующим шагом станет сборка балансировочной зарядки BMS на основе того же iMax B6, который позволяет заряжать сразу до шести АКБ, контролируя заряд каждой одновременно. Успех, но частичный. Проверять емкость аккумуляторных батарей, вам придется поштучно, потому что при проверке нескольких аккумуляторов сразу, можно получить лишь усредненные показатели. Однако этих данных будет достаточно для того чтобы понять, все ли в порядке с АКБ.

Как замерить силу тока и напряжение

Для начала небольшой ликбез по использованию наиболее популярного и недорогого цифрового мультиметра (само собой, от дядюшки Ляо). С его помощью можно измерить величину постоянного и переменного напряжения, силу тока и сопротивление цепи. Некоторые приборы дополнительно позволяют проверить исправность радиоэлементов — диодов, транзисторов, конденсаторов. Сегодня мы его будем использовать для измерения постоянных напряжения и тока.

Цифровой мультиметр (тестер)

На фото цифрами обозначены:

1. цифровой дисплей;
2. секция измерения постоянного напряжения (DCV);
3. секция измерения сопротивления;
4. секция измерения переменного напряжения (ACV);
5. секция измерения постоянного тока (DCA);
6. переключатель режимов;
7. гнездо для измерения постоянного тока на пределе 10 А;
8. гнездо для работы во всех остальных режимах;
9. общее гнездо.

Для того чтобы провести измерения, подключаем к соответствующим гнёздам щупы, переключателем-крутилкой устанавливаем необходимый режим и предел измерений. Всё просто.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Всё очень просто, но требует внимательности при выборе режима и предела измерения. Стоит ошибиться, выставив, к примеру, режим измерения тока или сопротивления, и замерить напряжение, как прибор будет безвозвратно испорчен

Вроде очевидно, но практически каждый хоть раз, но ошибался.

Попробуем при помощи этого прибора проверить напряжение аккумулятора автомобиля. Вставляем провода со щупами в гнёзда 9 и 8. При этом щуп, установленный в гнездо 9, будет минусовым. Устанавливаем переключатель режимов в секцию 2. Автоматически загорается дисплей. Теперь нужно выбрать диапазон измерений. Точнее, верхний предел измерения. Он должен быть не ниже измеряемого напряжения. АКБ автомобиля выдаёт примерно 12 В, поэтому нас вполне устроит предел 20. На нём мы прибор точно не перегрузим. Устанавливаем крутилку на 20 DCV.

Касаемся щупами клемм батареи и считываем показания с дисплея. При этом полярность подключения щупов можно не соблюдать. Если мы перепутали полярность подключения, перед показаниями на дисплее высветится «-». Это нормальный режим работы мультиметра.

Напряжение на клеммах этой АКБ составляет 12,44 В, щупы подключены в правильной полярности

Для проверки работы генератора был выбран предел 200 В

Как измерить силу тока мультиметром? В качестве примера произведём замер утечки тока во время стоянки автомобиля при выключенном зажигании. Поскольку мы не знаем, насколько велик будет ампераж, устанавливаем прибор в режим измерения максимального тока — 10 А. Секция, естественно, DCA (поз. 5 на первом фото). Измерительный щуп переставляем из гнезда 8 в гнездо 7. Щуп в гнезде 9 оставляем.

Выключаем зажигание, обесточиваем дополнительное нештатное электрооборудование, если оно есть (навигатор, видеорегистратор и т. п.). Сбрасываем с одной из клемм аккумулятора наконечник и в разрыв включаем мультиметр. Закрываем двери, ставим автомобиль на охрану. То есть паркуем его для длительной стоянки. Через некоторое время машина «уснёт», и можно считать показания тока утечки с дисплея тестера. На фото ниже ток составляет 330 мА. Это очень много. Либо мы забыли что-то отключить, либо бортовая сеть автомобиля неисправна.

Ток утечки составляет 330 мА, полярность подключения щупов обратная

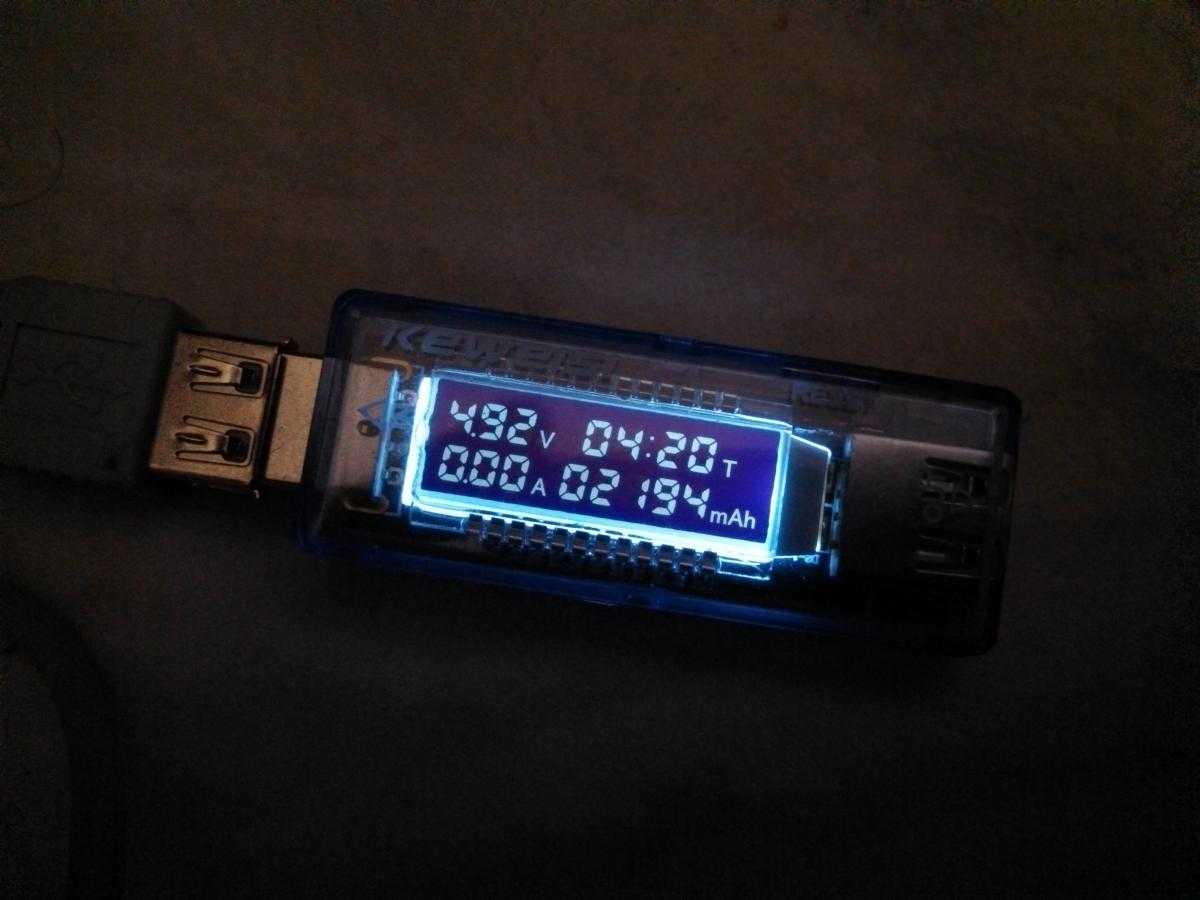

Небольшой обзор USB-тестера

Итак, краткий обзор USB-тестера купленного в Китае через сайт Aliexpress —  всё что удалось заснять до его выхода из строя.

После получения и распаковки решил проверить работоспособность тестера. Для этого подключил его между зарядным устройством и смартфоном. Можно увидеть, что при этом устройство показывает напряжение, ток, текущую потребляемую мощность, время работы и израсходованную энергию (Ватт-час). Для замера емкости аккумулятора достаточно включить USB-тестер между аккумулятором и нагрузочным резистором, после полного разряда аккумулятора USB-тестер отключится и измеренная емкость сохранится в его памяти. Однако дальше теории дело не пошло, т.к. тестер оказался бракованным. При подключении нагрузки в 5 Ом, что соответствует 1 амперу, устройство перестало отображать ток и прочие подлежащие замеру параметры, хотя заявленный допустимый ток нагрузки — 3 Ампера. В конце видеоролика демонстрируется работа мышки, подключенной к ноутбуку через USB-тестер. Здесь тестер уже в неисправном состоянии. Ранее замеренный им же ток мышки составлял от 10 до 30 миллиампер для состояния покоя и активности соответственно, теперь ток не отображается.

USB-тестер в разобранном виде:
