Ремонт стеклоподъемника авто своими руками

Когда необходимо менять мотор?

Чаще всего электромотор необходимо менять спустя несколько лет эксплуатации автомобиля (в среднем спустя 5-7 лет). Обычно с устройством происходят неполадки следующего типа:

• Засорение движущихся элементов. В этом случае мотор-редуктор работает хуже, стекла открываются туго, при этом смазывание не помогает. Если снять обшивку и демонтировать агрегат, как правило, можно увидеть внутри конструкции большое количество ржавчины и засохшего силикона. Если повреждения не слишком сильные, можно очистить конструкцию, промыть от лишних элементов, заново смазать детали и собрать электромоторчик, посадив крышку на свежий слой герметика. После этого окна обычно снова начинают открываться и закрываться легко и быстро.
• Износ деталей. В этом случае можно заменить шестерни, поскольку в случае истирания зубцов необязательно покупать новый агрегат. Мотор-редуктор может получить и повреждения в виде истирания щеток, которые следует обновить.
• Поломка. Если шестерни не истерлись, а сломались (чаще всего откалывается 1-2 зубца), придется менять весь мотор-редуктор, поскольку механизм стеклоподъемника перестанет функционировать или будет работать со сбоями.

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

УДОБСТВО УСТАНОВКИ: к электростеклоподъемнику SPAL DE LUX нельзя подходить с обычными критериями и однозначно оценивать простоту установки. Здесь все зависит от конкретной модели автомобиля, но со своей стороны можем сказать, что разработчики постарались найти некий оптимальный вариант.

ОСОБЕННОСТИ МОДЕЛИ: выпускаются две модели — ЭСП 013 и 021 Lux. Модель 021 отличается от модели 013 двигателем повышенной мощности и пониженным уровнем шума. В ЭСП SPAL применяются электродвигатели мирового лидера фирмы MABUCHI Motor, которые имеют токовую защиту от перегрузки.

КОНСТРУКЦИЯ: в основе конструкции электростеклоподъемника SPAL DE LUX лежит гибкий тросовый привод (трансмиссия), соединяющий электродвигатель с одной его стороны и ведомую шестерню с другой, которая посредством переходников соединяется с валом стеклоподъемника. Ответственным за подъем и опускание стекол остается штатный механизм. Привод может легко изгибаться, чем и достигается размещение двигателя внутри двери в подходящем месте. Набор из свыше 30 переходных втулок, входящий в состав комплекта электростеклоподъемника SPAL DE LUX , обеспечивает приспособляемость более чем к 200 моделям автомобилей. Малогабаритный механизм полностью скрывается под обшивкой дверей и не вносит никаких изменений в эстетику салона. Для каждого из двух сотен автомобилей в инструкции содержится схема и рекомендации по установке электростеклоподъемника SPAL DE LUX .

Также можно отметить, что в случае неисправности электростеклоподъемника SPAL DE LUX  можно снять декоративную заглушку и установить рукоятку для ручного поднятия (опускания) стекол, которая поставляется в стандартной комплектации.

РЕЗУЛЬТАТЫ ТЕСТА

ОСОБЕННОСТИ: если от двух предыдущих участников тестирования за километр веяло мощью и надежностью, то SPAL DE LUX можно охарактеризовать как «легкий» и «воздушный». Действительно, у данного стеклоподъемника все детали прямо-таки ажурные, того и гляди, ненароком переломаешь пополам. Однако, как мы уже уяснили, первое впечатление очень часто обманчиво, и пора разбираться с установкой.

Когда первый раз открываешь коробку с приводами, то по незнанию от комплектации голова идет кругом: SPAL DE LUX напоминает набор для склеивания моделей самолетов, кораблей и танков — только вместо различных деталей, корпусов и т.д. на пластмассовой рамке висят переходные шестерни и пластины для различных моделей автомобилей.

Кроме этого в коробке поселились 2 электропривода и инструкция по установке, которая заслуживает того, чтобы упомянуть о ней. Чем? Сейчас ответим: как вы думаете, каким объемом должна быть инструкция, чтобы можно было в ней внятно и доступно описать необходимые действия при установке электростеклоподъемника? По опыту знаю — не менее 5-15 страниц, примерно такой объем занимают брошюрки «БЕРКУТ» и «Лепсе». Так вот инструкция данного электростеклоподъемника расписана на 90 страницах формата А4!

Установка на тестовый стенд отняла совсем немного времени, и, как водится, первым делом померили потребляемые токи: в рабочей нагрузке значение составило 3 А, в режиме к.з. — 15 А.

Время подъема/опускания стекла не превышало 5 секунд — результат нормальный, но все-таки немного хуже, чем у других участников теста.

Вообще этот стеклоподъемник оказался самым-самым среди участников нашего тестирования: самым медленным, самым лояльным к потребляемым токам, самым универсальным; оценка уровня издаваемого шума также выделила его из общего ряда — SPAL оказался еще и самым тихим участником тестирования.

Несмотря на кажущуюся игрушечность конструкции, электропривод отработал 14 500 тыс. циклов, на кондовом штатном волговском стеклоподъемнике. Кстати, ради чистоты эксперимента штатный стеклоподъемник был куплен в магазине и за время проведения теста пережил легкий ремонт. По нашим подсчетам при интенсивной эксплуатации ресурса стеклоподъемника хватит примерно на 8 лет работы, что для универсального изделия является очень хорошим результатом. Причиной же выхода из строя стал обрыв троса.

РЕЗЮМЕ

ДОСТОИНСТВА: очень тихая работа, низкие потребляемые токи, универсальность.

НЕДОСТАТКИ: надежность работы данного электростеклоподъемника сильно зависит от состояния штатного стеклоподъемника, и если его состояние неудовлетворительное, ЭСП долго не проживет.

ОБЩАЯ ОЦЕНКА: электростеклоподъемник SPAL DE LUX  очень неплохое изделие, а если вы владеете иномаркой, не оснащенной штатными электростеклоподъемниками, то выбор и вовсе становится очевидным, хотя по сути и выбора никакого нет: все остальные конкуренты-универсалы практически исчезли с магазинных прилавков.

7 преимуществ ручного стеклоподъемника перед электрическим

«Техника дойдет до такого совершенства, что человек сможет обойтись без себя»

Станислав Ежи Лец, писатель

Автоматические стеклоподъемники давно стали чем-то обыденным: кнопочки с клавишами почти повсеместно отправили на пенсию некогда привычные рукоятки-крутилки. Но далеко не каждого работника греет перспектива «заслуженного отдыха» — многие хотят и могут работать, несмотря на возраст. Основной аргумент: «Старый конь борозды не испортит!» А в ответ на презрительные усмешки «молодежи» старички начинают выдвигать увесистые аргументы, как правило убедительные. Именно с такой точки зрения несложно обнаружить, что древние крутилки во многом действительно превосходят современную автоматику.

Всех, кто не верит, приглашаем загибать пальцы в пользу «ручного труда».

Разновидности подъемников

Подъемный механизм – это исполнительное устройство, его задача – поднимать и опускать стекло. Конструктивно подъемники отличаются между собой, существуют следующие виды:

1. тросовый;
2. реечный;
3. рычажный.

Каждый из них имеет свои преимущества и недостатки.

Тросовый

Главное достоинство, выгодно отличающее тросовый стеклоподъемник – высокая ремонтопригодность. Запчасти можно найти практически в любом магазине, а ремонт вполне можно выполнить своими руками. Это преимущество нивелирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.

Реечный

Реечные стеклоподъемники отличаются большей долговечностью. Принцип их работы заключается в том, вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемники, помимо надежности, обладают более высокой скоростью, чем тросовые, а шума при этом издают меньше.

Однако реечные стеклоподъемники не лишены недостатков. Основной заключается в том, что шестерням нужна смазка, в противном случае они быстро стираются, и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле, и сделали шестерни пластмассовыми. Этот материал сильно уступает в прочности алюминию, что весьма существенно сказывается на сроке службы. Наконец, реечные стеклоподъемники требуют больше свободного места внутри дверцы автомобиля.

Рычажный

Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.

Само стекло независимо от того, какие виды стеклоподъемников применяются на автомобилях, перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы.

Особенности работы и управления стеклоподъемников

Так как электростеклоподъемник базируется на конструкции механического аналога, то его работа имеет простой принцип, и не требует каких-либо особенных навыков или тонкостей. Для каждой двери (это зависит от модели автомобиля) полагается по одному приводу. Электродвигатель получает команду от блока управления, а тот в свою очередь фиксирует сигнал от кнопки. Чтобы поднять стекло, кнопка обычно приподнимается (но встречаются и другие варианты, например, тот, который показан на фото ниже). Для движения стекла вниз следует нажать на кнопку.

Некоторые современные системы работают исключительно при заведенном моторе. Благодаря этому обеспечивается безопасность, предотвращающая полный разряд аккумулятора из-за режима ожидания электроники (о том, как завести машину, если аккумуляторная батарея полностью разрядилась, читайте в другой статье). Но многие автомобили оснащаются электростеклоподъемниками, которые можно активировать при заглушенном ДВС.

Многие модели автомобилей оснащаются более комфортной электроникой. Например, когда водитель покидает машину, не подняв окна, система способна это распознать, и сама выполняет эту работу. Существуют модификации систем управления, которые позволяют опустить/поднять стекло удаленно. Для этого на брелоке от машины имеются специальные кнопки.

Что касается электронной системы, то их существует две модификации. Первая подразумевает подключение кнопки управления непосредственно к электроцепи моторчика. Такая схема будет состоять из отдельных контуров, которые будут работать независимо друг от друга. Достоинством подобной компоновки в том, что при поломке отдельного привода система может функционировать.

Так как конструкция не имеет блока управления, то система никогда не даст сбоя из-за перегрузки микропроцессора и так далее. Однако у такого исполнения есть существенный недостаток. Чтобы полностью поднять или опустить стекло, водителю приходится удерживать кнопку, что так же отвлекает от управления транспортом, как и в случае с механическим аналогом.

Вторая модификация системы управления – электронная. В данном исполнении схема будет следующей. Все электродвигатели подсоединены к блоку управления, к которому также подключены кнопки. Чтобы двигатель не перегорел из-за большого сопротивления, когда стекло доходит до крайней мертвой точки (верхней или нижней), в электронике имеется блокировка.

Хотя для каждой двери может использоваться отдельная кнопка, пассажиры заднего ряда могут управлять только своей дверью. Главный модуль, с помощью которого можно активировать привод стекла на любой двери, находится только в распоряжении водителя. В зависимости от комплектации автомобиля эта опция может быть доступна и переднему пассажиру. Для этого некоторые автопроизводители устанавливают блок кнопок между передними креслами на центральном тоннеле.

Принцип работы устройства

Несмотря на простой функционал очищающей системы, необходимо разобраться с тем, как работают стеклоочистители. Основные нюансы, о которых нужно знать:

1. Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
2. Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
3. Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

Как работает трапеция

Трапеция стеклоочистителей состоит из системы тяг и рычагов, которые преобразуют вращательное движение от редуктора в возвратно-поступательное движение поводков со щетками. Стандартное устройство должно выполнять следующие функции:

• движение щеток при работающем электродвигателе стеклоочистителя;
• обеспечение нужной амплитуды и скоростного режима очистки;
• поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция стеклоочистителей Трапеция, как и электромотор, является важной составляющей системы. При любых неисправностях (появлении люфтов) в ее работе ухудшается эффективность и качество очистки стекла

Для большей надежности элементы трапеции выполняют из листовой стали, которая устойчива к агрессивной среде, а также имеет высокую жесткость на изгиб.

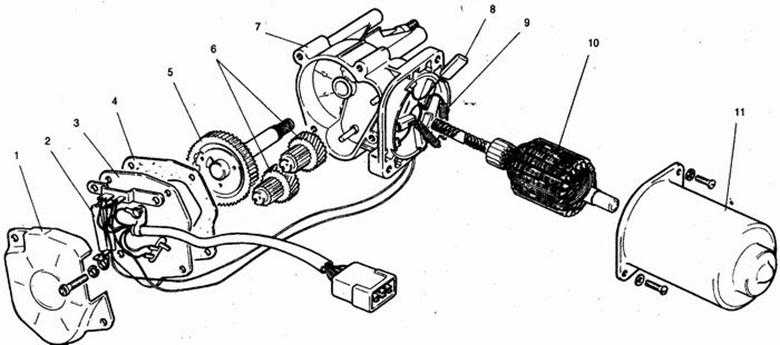

Моторчик стеклоочистителей

Моторчик стеклоочистителей имеет базовую конструкцию независимо от модели автомобиля. К основным элементам можно отнести непосредственно сам электромотор и редуктор (как правило, червячный), который увеличивает усилие от электродвигателя в несколько раз.

Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

Мотор-редуктор стеклоочистителей является важнейшим элементом системы, который обеспечивает ее работоспособность. Щетки должны плотно прилегать к стеклу и свободно перемещаться по нему, иначе возникает повышенная нагрузка на электродвигатель.

P.S. Правильно снимаем стеклоподъёмник

С тем, как снять стеклоподъёмник, проблем возникнуть не должно. Поскольку здесь всё просто:

• орудуем отвёрткой, откручивая крепёжные элементы, которые держат обшивку;
• снимаем плёнку защитную;
• откручиваем моторчик;
• отсоединяем узел, после этого стекло должно передвигаться легко от давления руки;
• откручиваем оставшиеся крепления на механизме стеклоподъёмника.

Стекло необходимо поддерживать и аккуратно снимать, чтобы оно не разбилось, не треснуло или не надкололось.

Раз уж вам пришлось разбирать двери и добираться до внутренней системы, то выделите время на смазывание всех элементов, которые поддаются трению. Таким образом, работа стеклоподъёмников продлится, а подготовка автомобиля к зиме станет на один пункт короче.

Как устроен механизм стеклоподъёмника.

Согласитесь, удобно сидя в машине, лёгким нажатием кнопки открыть или закрыть окно.

Иногда даже не задумываешься, а как же устроен этот хитрый механизм стеклоподъёмника.

Заглянем внутрь. Любой среднестатистический Электрический стеклоподъёмник состоит из элементов:

• приводной механизм;
• механизм подъёма;
• блок управления стеклоподъёмниками.

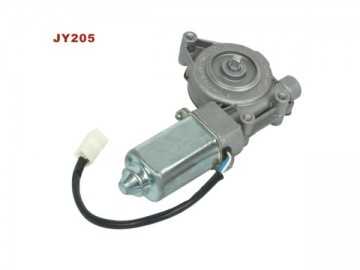

Приводной механизм

Представляет собой обыкновенный электромотор, приводящий в движение через хитрую систему червячной и зубчатой передач механизм подъёма. А вот с ним не всё так просто.

Подъемный механизм

Дело в том, что инженеры придумали несколько вариантов подъёмных приспособлений, а если точнее:

• тросовый;
• рычажный;
• реечный.

Тросовый

В первом случае двигатель стеклоподъёмников воздействует на гибкий элемент – трос, цепь или ремень. Собственно, это понятно из самого названия разновидности привода.

Гибкий элемент закреплён системой роликов внутри дверной панели авто, а к стеклу крепится при помощи пластины. Всё устроено так, чтобы трос мог двигаться поступательно вверх и вниз.

В принципе, этот вариант механизма наиболее простой и ремонтопригодный.

Рычажный

Рычажные устройства пользуются популярностью у тех автопроизводителей, которые ценят компактность.

Главным действующим звеном механизма, как несложно догадаться, выступает рычаг (один или несколько), соединённый с двигателем стеклоподъёмников через шестерню.

Одним из недостатков рычажной системы является неравномерность скорости движения стекла.

Рейка

Можно было бы подумать, что рейка каким-то образом двигается внутри двери, но это не так. На самом деле рейка неподвижна, а перемещается по ней сам электромотор, имеющий контакт со стеклом. Считается, что такие конструкции наиболее долговечны.

Блок управления стеклоподъёмниками

Отдельно хочется упомянуть о блоке управления. В самом простом случае это так называемое непосредственное управление, когда кнопка самостоятельно подключает моторчик к бортовой электросети, активируя его.

Меняя полярность подключения, меняется направление вращение двигателя – всё элементарно.

Более сложным вариантом выступает электронное управление. Электроника позволяет реализовать различные интересные «плюшки», к примеру, автоматическое открывание, реверсивное движение стекла и прочее.

Таким образом, уважаемые читатели, мы выяснили, как на самом деле устроен механизм стеклоподъёмника. Как видите, всё довольно просто, и теперь ещё одной тайной в автомобиле стало меньше.

На заре автомобилестроения стеклоподъемников не было и в помине. Чтобы выкурить сигарету или подышать воздухом водителю автомобиля приходилось аккуратно вынимать стекло из двери

Кузов

Замена

Потребность в замене или ремонте стеклоподъемников может возникать по двум основным причинам. А именно:

• Старые шестерни подъемного механизма истерлись, износились, из-за чего устройство перестает выполнять свои функции;
• Произошел обрыв троса, что послужило причиной для отказа всей системы.

Разобранная конструкция

Чтобы решить возникшие проблемы, вам потребуется пройти три или четыре этапа:

• Подготовительные мероприятия;
• Демонтаж;
• Установка;
• Ремонт.

Если вы планируете просто заменить механизмы на новые, тогда этап ремонта можно пропустить.

Хотя для ВАЗ 2110 доступны версии с механическими и электрическими стеклоподъемниками, нюансы процедуры замены при этом будут идентичными. Потому представленная ниже инструкция актуальна для обоих случаев.

Подготовка

Для начала мы поговорим про подготовительные мероприятия, которые позволят вам добраться до искомого механизма. Сложного тут ничего нет, если следовать инструкциям.

Хотя конструктивно передние, задние, левые и правые стеклоподъемники отличаются, принцип работы с ними при ремонте или замене похож.

1. Для начала снимаем ручку подъемника стекла. Для этого извлекается стопор, который вы найдете под рычажной шайбой ручки. Отверткой защелка отодвигается в сторону, стопор извлекается из плицы. После этого легко снимается ручка. Иногда она может плотно сесть, так что возьмите вторую отвертку и подцепите устройство за основание.
2. Следующая на очереди демонтажа ручка подлокотника. Вам потребуется плоская отвертка, которая откручиваются заглушки, закрывающие пару крепежных винтов. Именно они удерживают ручку подлокотника. Вооружившись крестовой отверткой, винты выкручиваются, ручка снимается.
3. Теперь переходим к ручке наружного зеркала заднего вида, плюс демонтируется облицовка рукоятки.
4. На последнем этапе подготовительных мероприятий нужно снять дверную обшивку. Она удерживается на пластиковых пистонах. Если они повредились, всегда можно купить новые. Не забудьте также снять вещевой отсек.

Демонтаж

Подготовка закончена, потому можно начинать непосредственно демонтировать наши вышедшие из строя стеклоподъемники.

• Опустите полностью стекло. Это позволит вам добраться к крепежам, которые соединяют стеклянное полотно с устройством стеклоподъемника. Удерживается устройство с помощью пары болтов. Для их откручивания вам потребуется ключ на 10 миллиметров;
• Далее решайте сами, как вам удобнее поступить. Можно зафиксировать стекло с помощью скотча и продолжить ремонт. Либо вы можете полностью извлечь стекло. Второй вариант не самый удачный, поскольку потребует затратить больше сил и времени;
• Со шлица снимите розетку;
• С помощью головки на 8 миллиметров откручиваются крепежные гайки, что дает вам возможность достать поврежденный стеклоподъемник.

Демонтажные работы

Установка

Устройство демонтировано, потому можно поговорить о нескольких наиболее важных нюансах обратной установки стеклоподъемников.

1. Замените поврежденный элемент на новый, после чего сборка выполняется строго в обратной последовательности.
2. Если вы на предыдущем этапе решили полностью извлечь стекло, а не зафиксировать его скотчем, тогда обязательно при установке отрегулируйте его положение. Делается это за счет смещения болтов в крепежных отверстиях.
3. В процессе демонтажных работ не редко ломаются или страдают держатели — пистоны. Потому перед началом ремонта советуем приобрести комплект новых держателей, чтобы посреди рабочего процесса не бежать в магазины.
4. При установке ручки вашего стеклоподъемника, убедитесь в его плотной посадке на свое законное место. Если плотно насадить ручку не удается, используйте несколько намоток из изоленты. Это должно помочь.

Изготовление основных узлов самостоятельно

Актуаторы для привода делаются из подручных материалов

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

• редукторные электрические двигатели с усилием свыше 120 Н;
• подъемники стекол на машине;
• домкраты винтового действия;
• отрезки квадратной трубы;
• два актуатора (поступательных устройства) спутниковой антенны.

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

• больше 15 см — рычажный;
• до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Симптомы неисправности стеклоподъемника

Понять, что стеклоподъемник требует ремонта, несложно. При наличии неисправности он:

• открывается с трудом, периодически заклинивая;
• издает посторонние механические звуки;
• не реагирует на манипуляции с органами управления вовсе.

Причин поломки может быть много. Иногда может потребоваться простой ремонт кнопки стеклоподъемника, а иногда и полная замена привода.

Некоторые мастера, стремясь навязать клиенту побольше ненужных услуг, преувеличивают масштабы проблемы

Очень важно не встретиться с такими, доверять стоит только крупным автосервисам, имеющим хорошую репутацию. Например, таким как наш «СКА-Сервис»

Выбор стеклоподъемника

Перед тем как рассматривать подключение механизма стеклоподъемника, следует отметить, что существует несколько типов таких решений. При этом каждый вариант имеет как плюсы, так и минусы, о которых поговорим ниже. Также, установив механизм, требуется его правильное подключение.

Итак, электрический стеклоподъемник (ЭСП) может быть тросиковым, реечным и шарнироно-рычажного типа. На деле, тросиковый вариант самый дешевый, медленный и слабый, однако можно отдельно менять моторчик при выходе из строя. Реечные стеклоподъемники также слабые и нуждаются в смазке. В свою очередь, шарнирно-рычажные самые мощные, работают быстрее и тише, могу даже открывать примерзшие стекла. Единственный минус — более высока стоимость.

Лучше всего остановиться на последнем варианте и подбирать полный комплект, где кроме механизма также в комплекте есть проводка, кнопки и заглушки, крепеж, а также манжеты из резины для протягивания проводки из стойки внутрь двери автомобиля.

Как правило, стеклоподъемники в комплекте, подобранные по модели, обычно предполагают установку по штатному крепежу, то есть новые отверстия не нужно будет сверлить. Однако перед покупкой комплекта лучше уточнять у продавца, можно ли установить конкретные стеклоподъемники с учетом штатных креплений.
