ВАЗ-2104 с заводским дизельным мотором
Сегодня речь пойдет о дизельном пути нашего любимого завода ВАЗ. Уверен многие удивлены такому сочетанию 2104 и дизель, у меня отец покупал себе 4-ку в 2000-ом, ради интереса задал ему вопрос, слышал ли он про дизель, на что получил ожидаемый ответ — нет. Модификация ВАЗ – 21045 выпускалась с 1999 года по 2004 год, их продавали не во всех городах, так как продукция по факту была экспериментальной. Давайте подробнее разберемся в отличиях и особенностях данного автомобиля.
Внешне отличия найти сложно, на крышке багажника красуется надпись 1.5 дизель и отличается форма выхлопной трубы, на этом собственно всё. В салоне появилась новая кнопка, отвечающая за свечи накаливания и опять-таки всё.
Все изменения коснулись по большей части технической составляющей автомобиля. Давайте подробнее поговорим о дизельном агрегате. Двигатель получил индекс ВАЗ-341
и собирался на заводе “Бapнayлтpaнcмaш”, который успешно работает и сегодня, завод специализируется на промышленных дизельных агрегатах. Кстати у них и сегодня можно произвести ремонт ВАЗ-341, цены только такие, что дешевле купить ВАЗ-2104 на инжекторе последних годов выпуска.
ВАЗ 2104 – четверка или удобный “Чемодан”
ВАЗ-2104 по своей сути является правопреемником универсала ВАЗ-2102, и был разработан уже на основе так называемых “квадратных” ВАЗов, то есть на базе “семерки”, “пятерки” и иже с ними, хотя поначалу представлял из себя исключительно “пятерку” универсал. Данную модель начали выпускать в далеком 1984 году.
“Четверка” по сути пришла на смену “Двойке”. Внешне она естественно сильно отличалась от своей предшественницы. Машину сделали куда более современной и комфортной нежели ее предшественников. Полностью был видоизменен салон, он к сожелению не стал по комфорту равен аналогичным иномаркам, однако сиденья, приборная панель и обшивка салона стали более современными и приятными для простого советского обывателя.
По своей сути ВАЗ-2104 – идеальная машина для дачника или рукастого хозяина. Ее можно было смело оснащать с завода штатным фаркопом, дарить прямо в автосалоне прицеп, и машинка была бы максимально готова к выполнению поставленных перед ней задач.
Уже в 1999 году была выпущена очередная модификация четверки – ВАЗ 21047. По внешним факторам это был тот же самый автомобиль, однако салон был позаимствован с более современного седана ВАЗ-2107. Вместо обыденной четырехступенчатой коробки переключения передач автомобиль начали оснащать пятиступенчатой КПП.
На вторичном рынке ВАЗ-2104 пользовалась достаточно высоким спросом. Ведь это достаточно надежный универсал, в своей ценовой категории, и для сельского жителя он по сути незаменим. Конкуренцию ему могли составить разве что древние иномарки, но новые автомобили – универсалы были недоступны для широкого круга покупателей, а 10-летние подержанные иномарки требовали достаточно высоких вложений на свое содержание.
Модификации автомобиля:
ВАЗ-2104 — двигатель ВАЗ-2105, 1300 кубических сантиметров, с 4-ступенчатой коробкой передач, базовая модель.
ВАЗ-21041 — двигатель от ВАЗ-2101, 1200 кубических сантиметров, с 4-ст. КПП. Серийно не выпускалась.
ВАЗ-21042 — экспортный вариант, двигатель от ВАЗ-2103, 1500 кубических сантиметров, правый руль.
ВАЗ-21043 — двигатель от ВАЗ-2103, 1500 кубических сантиметров, с 4- или 5-ст. КПП, в вариантах с электрооборудованием и салоном от ВАЗ-2107.
ВАЗ-21044 — двигатель от ВАЗ-2107, 1700 кубических сантиметров, моновпрыск, 5-ст. КПП, экспортная модель.
ВАЗ-21045 — двигатель от ВАЗ-2107, 1800 кубических сантиметров, моновпрыск, 5-ст. КПП, экспортная модель. Серийно не выпускалась.
ВАЗ-21045Д — двигатель от ВАЗ-341, 1500 кубических сантиметров, дизель, 5-ст. КПП.
ВАЗ-21047 — двигатель от ВАЗ-2103, 1500 кубических сантиметра, 5-ст. КПП, улучшенный вариант с салоном от ВАЗ-2107. Экспортные модификации оснащались решёткой радиатора от ВАЗ-2107. На вторичный рынок такие модели так же поступали в единичных количествах и продавались в первые часы. Такая модель пользуется спросом и в настоящий момент.
ВАЗ-21048 — двигатель от ВАЗ-343, 1770 кубических сантиметра, дизель, 5-ст. КПП.
ВАЗ-21041i — двигатель от ВАЗ-21067 1600 кубических сантиметра, инжектор, 5-ст КПП, салон и электрооборудование от ВАЗ-2107, передние сидения от ИЖ-2126.
ВАЗ-21041 VF — дизайн радиатора ВАЗ-2107, двигатель от ВАЗ-2103, 1500 кубических сантиметров, 5-ст КПП, салон и электрооборудование ВАЗ-2107, передние сидения от ИЖ-2126.
Машина «четверка»: описание, фото :: SYL.ru
Одним из наиболее популярных, практичных и бюджетных автомобилей 90-х годов была машина «четверка». Этот неприхотливый и вместительный универсал стал великолепным помощником и имел широкую сферу применения как у дачников, так и на предприятиях. Автомобиль ВАЗ 2104 получил огромное распространение, так как был надежен и практически не имел конкуренции на рынке.
Как выглядит «четверка»?
Машина представляет собой пятидверный универсал с внешностью, позаимствованной у своего собрата ВАЗ 2107. Практически «четверка» была создана на базе семерки с незначительными модификациями из-за изменения конструкции кузова и технических характеристик. Внешний вид автомобиля соответствует веяниям и тенденциям 80-х годов. Угловатые формы, ровная крыша, заканчивающаяся поднимающейся задней дверью багажника.
Салон также довольно спартанский. Минимальный набор на приборной панели, жесткий пластик и простая обивка. За время выпуска экстерьер автомобиля значительных изменений не претерпел.
История модели и начало выпуска
Машина четверка пришла на смену востребованного универсала ВАЗ 2102. В середине восьмидесятых «двойка» значительно устарела и требовалось свежее решение вопроса с доступным вместительным автомобилем. Зарубежные конкуренты значительно продвинулись в сфере автопрома, поэтому руководство страны приняло решение о старте производства модификации ВАЗ 2104 в 1984 году.
Автомобиль получился очень неприхотливым, ремонтопригодным, надежным и прекрасно подходил для дорог того времени. В конце 80-х особым спросом пользовалась машина «четверка». Фото этой модели можно было увидеть на обложках многих журналов. При выпуске модели на рынок она вызвала ажиотаж у автолюбителей. Приходилось записываться на покупку за несколько месяцев.
Комплектации
На старте производства машина «четверка» имела две комплектации. Первая шла с 1,3 литровым двигателем мощность 63 лошадиных силы, четырехступенчатой коробкой передач и имела маркировку ВАЗ 21041. Вторая модификация ВАЗ 21043 оснащалась также четырехступенчатой коробкой, но имела более мощный двигатель в 71 лошадиную силу при объеме двигателя 1,5 литра.
Следующей популярной комплектацией, которую получила машина «четверка», стал ВАЗ 21047. Автомобиль имел полуторалитровый карбюраторный двигатель, пятиступенчатую коробку передач, салон и электрооборудование от ВАЗ 2107.
Модификация ВАЗ 21041i получила инжекторный двигатель объемом 1,6 литра, пятиступенчатую КПП и стандартный салон от «семерки».
Еще несколько модификаций имеет машина «четверка». Фото и описания моделей появлялись в прессе, но до серийного производства так и не дошло.
Ориентированные на экспорт «четверки». Комплектация 21042 праворульная версия полуторалитровой модели. Также на зарубежный рынок были ориентированы модели 21044 (двигатель 1,7 литра, пятиступенчатая КПП), 21045 (двигатель 1,5 литра, пятиступенчатая КПП). Как ни удивительно, но наибольшее распространение экспортные модели нашли в Великобритании и поставлялись на их рынок под названием Lada Riva в 92-97 годах. В Германии модель продавалась как Lada Nova, а в Канаде — Lada Signet.
Существуют также малоизвестные дизельные версии популярной «чертверки». С 1999 года небольшой партией была выпущена модификация 21045 с полуторалитровым дизельным двигателем ВАЗ З41. С 2005 года было запланировано производство модели 21048 с двигателем объемом 1,8 литра, но проект остался на уровне плана.
Инжекторные моторы. Причины провала
| Двигатель ВАЗ 2104: характеристики, особенности, видыFF передний привод избранные модели оснащались передним приводом, так как он считается более безопасным; последующие версии ВАЗ стали выпускаться только в переднеприводном исполнении. В пользу данной модели свидетельствует низкая погрузочная высота, конструкция кузова с возможностью установки дополнительно багажника, а также цена и довольно сносные технические характеристики. |
Конструкция дизелей • Условия сотрудничества предполагали, что второе предприятие будет производить силовые агрегаты разработки ВАЗ.
По результатам испытаний подтвердилось, что недопустимо использовать стандартные «бензиновые» запчасти. Дизель ВАЗ, как и прочие моторы такого типа, характеризуется повышенными нагрузками из-за большей степени сжатия. Ввиду этого многим элементам недоставало прочности, особенно кривошипно-шатунному механизму и поршневой группе. Ситуацию усугубляла низкая точность изготовления.
Характеристики двигателя
В разные годы ВАЗ 2104 оснащался силовыми агрегатами разной мощности: от 53 до 74 лошадиных сил (1.3, 1.5, 1.6 и 1.8 литра). В двух модификациях (21048D и 21045D) использовалось дизельное топливо, однако все остальные версии «четвёрки» потребляли бензин АИ-92.
Модель оснащалась исключительно карбюраторными установками
В зависимости от мощности мотора различается и расход топлива.
Разновидности двигателей ВАЗ 2104
В начале восьмидесятых на ВАЗе занялись разработкой собственного дизеля, причем в Тольятти решили делать так называемый конвертор мотор, детали которого изготовлены по бензиновой технологии, отработанной на проекте двигателя 2108. По паспорту для семерки, на которой установлен инжектор потребление высокооктанового горючего марки АИ-92 или АИ-95 6,7-8,2 литра на 100 км пробега на трассе и 9,1-11,5 в городском цикле.
Предпосылки • Причины перерасхода
В салоне минимально-необходимый набор приборов и средств управления автомобилем, типовая обивка салона износостойкой тканью и съёмные подголовники из искусственной кожи на сиденьях. В создании этого автомобиля специалисты основывались на одном желании создание новой модели для максимального потребительского эффекта, но с минимальными издержками, поэтому основой стал ВАЗ-2105.
| ВАЗ 2107 (дв 2103, 1,5 л, карбюратор, 72 л.с.) | 9,6 | 7,4 | 8,5 |
| ВАЗ 21072 (дв 2105, 1,3 л, карбюратор, 64 л.с.) | 9,4 | 6,9 | — |
| ВАЗ 21073 экспортная версия (1,7 л, моновпрыск) | 8,9 | 5,3 | 6,4 |
| ВАЗ 21074 (дв 2106, 1,6 л, карбюратор, 75 л.с.) | 9,8 | 7,1 | 8,5 |
| ВАЗ 21074–20 (1,6 л, инжектор, ЕВРО‑2) | 9,7 | 6,8 | 8,5 |
| ВАЗ 21074–30 (1,6 л, инжектор, ЕВРО‑3, 74 л.с.) | 9,7 | 6,8 | 8,5 |
Отличия от бензиновых коллег по цеху… Причины перерасхода
| Дизельный двигатель ваз 341 технические характеристикиПосле того, как на барнаульском заводе в начале двухтысячного года освоили изготовление дизелей, в опытно-промышленном производстве ВАЗа небольшими партиями начали собирать дизельные четвёрки и пятерки. После грянувшего в 1973 году мощнейшего энергетического кризиса легковой дизель все активнее начали внедрять на автомобили малого и среднего класса как оказалось, по мощности он уже не так сильно уступал аналогичным овощным версиям, работавшим на бензине. |
| Лада Соляра: история автомобилей ВАЗ с дизельным двигателем — – автомобильный журналПри этом на практике благодаря использованию дизельного агрегата удалось существенно снизить потребление топлива, когда как по всем остальным параметрам дизельный ВАЗ 2104 ничуть не уступал бензиновому. Уверен многие удивлены такому сочетанию 2104 и дизель, у меня отец покупал себе 4-ку в 2000-ом, ради интереса задал ему вопрос, слышал ли он про дизель, на что получил ожидаемый ответ нет. |
- FR (задний привод) — основная комплектация ВАЗ 2104. Позволяет сделать автомобиль более мощным.
- FF (передний привод) — избранные модели оснащались передним приводом, так как он считается более безопасным; последующие версии ВАЗ стали выпускаться только в переднеприводном исполнении.
Замена водяного насоса
Еще одной операцией, которую автомобилисты выполняют на двигателях «классика» — это замена водяного насоса. Проводится она в основном из-за неисправности подшипника приводного вала или при увеличении зазора, когда водяной насос начинает течь. Итак, рассмотрим последовательность действий направленных на устранения неисправности:
- Проводим демонтаж клеммы минус АКБ.
- Для того, чтобы демонтировать водяной насос необходимо снять приводной ремень. В зависимости от конструктивных особенностей, он может быть присоединен к общей системе или приводится в движение отдельно.
- Следующим этапом становиться слив охлаждающей жидкости. Для этого необходимо открутить сливную пробку радиатора, подставив предварительно тару. Также, можно сливать «охлаждайку» при помощи сливного отверстия на блоке.
- Слив всю охлаждающую жидкость можно приступить к замене водяного насоса. В зависимости от комплектации, крепиться данный узел может на 3 или 5 болтов, которые необходимо открутить, а затем изделие нежно потянуть на себя.
- Установка проводится в обратном порядке. При этом не стоит забывать, что необходимо сменить прокладку, которая должна идти в комплекте с новой помпой.
- Заливаем охлаждающую жидкость в двигатель и заводим автомобиль. Поскольку в системе имеется воздух, его необходимо оттуда удалить. Для начала стоит прокачать верхний патрубок и постараться удалить максимальное количество воздуха. Остальное количество выйдет, когда мотор немного поработает и пройдет циркуляция. После того, как двигатель поработал, стоит долить «охлаждайку» до необходимого уровня.

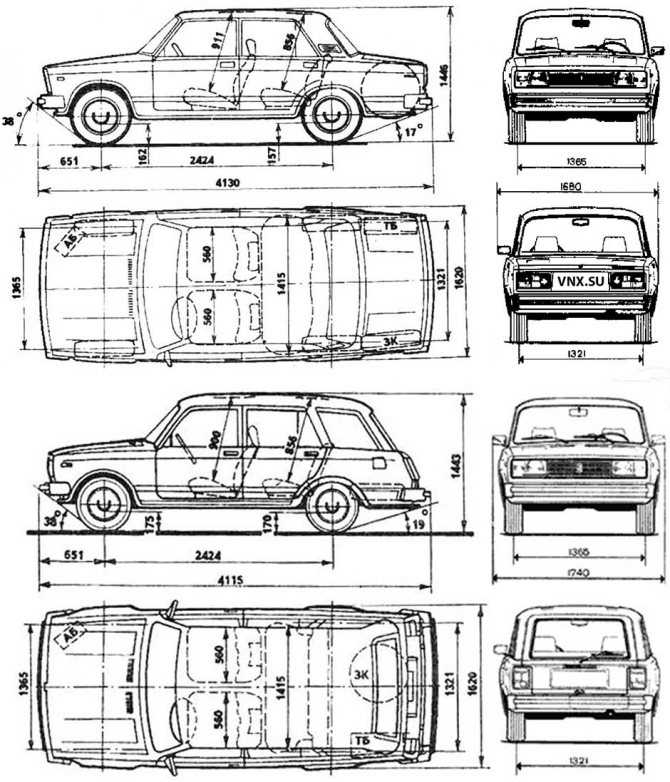

Технические характеристики
Автомобиль в кузове универсал весит немного, всего 1020 кг (для сравнения: «пятёрка» и «шестёрка» в кузове седан имеют больший вес — от 1025 кг). Размеры ВАЗ 2104 независимо от комплектации всегда одинаковы:
- длина — 4115 мм;
- ширина — 1620 мм;
- высота — 1443 мм.
База «пятёрки» была значительно доработана и модифицирована
Благодаря складываемому заднему ряду объём багажника можно увеличить с 375 до 1340 литров, что позволило использовать автомобиль для частных перевозок, дачных работ и даже мелкого бизнеса. Однако спинка заднего дивана не складывается целиком (из-за специфики конструкции авто), поэтому перевозить длинномерный груз невозможно.
Ёмкость багажника легко увеличить засчёт складных задних сиденьев
Однако длинные элементы легко зафиксировать на крыше машины, так как длина ВАЗ 2104 позволяет перевозить балки, лыжи, доски и прочие длинные изделия без риска создания опасных дорожных ситуаций. Но нельзя перегружать крышу автомобиля, так как расчётная жёсткость кузова универсала гораздо ниже, чем у седанов следующих поколений ВАЗ.
Перевозка грузов возможна не только в багажнике, но и на крыше автомобиля
«Четвёрка» комплектовалась двумя типами приводов:
- FR (задний привод) — основная комплектация ВАЗ 2104. Позволяет сделать автомобиль более мощным.
- FF (передний привод) — избранные модели оснащались передним приводом, так как он считается более безопасным; последующие версии ВАЗ стали выпускаться только в переднеприводном исполнении.
Как и другие представители «Лады», «четвёрка» имеет клиренс 170 мм. Даже по сегодняшнему дню это вполне разумная величина дорожного просвета, позволяющая преодолевать основные дорожные препятствия.
Характеристики двигателя
В разные годы ВАЗ 2104 оснащался силовыми агрегатами разной мощности: от 53 до 74 лошадиных сил (1.3, 1.5, 1.6 и 1.8 литра). В двух модификациях (21048D и 21045D) использовалось дизельное топливо, однако все остальные версии «четвёрки» потребляли бензин АИ-92.
Модель оснащалась исключительно карбюраторными установками
В зависимости от мощности мотора различается и расход топлива.
Таблица: средний расход топлива на 100 км пути
| Комплектации | Расход топлива, л/100 км | Используемое топливо |
| 1.8 MT 21048D | 5,5 | Дизельное топливо |
| 1.5 MT 21045D | 8,6 | Дизельное топливо |
| 1.6 MT 21041 | 8,8 | Бензин АИ-92 |
| 1.3 MT 2104 | 10,0 | Бензин АИ-92 |
| 1.5 MT 21043i | 10,3 | Бензин АИ-92 |
| 1.5 MT 21043 | 10,3 | Бензин АИ-92 |
Разгон до скорости в 100 км/час ВАЗ 2104 делает за 17 секунд (это стандартный показатель для всех ВАЗ выпуска 1980–1990- гг). Максимальная скорость машины (согласно инструкции по эксплуатации) составляет 137 км/ч.
Таблица: параметры мотора «четвёрки»
| Количество цилиндров: | 4 |
| Рабочий объем цилиндров, л: | 1,45 |
| Степень сжатия: | 8,5 |
| Номинальная мощность двигателя при частоте вращения коленчатого вала 5000 об/мин,: | 50,0 кВт.- (68,0 л.с.) |
| Диаметр цилиндра, мм: | 76 |
| Ход поршня, мм: | 80 |
| Число клапанов: | 8 |
| Минимальная частота вращения коленчатого вала , об/мин: | 820–880 |
| Максимальный крутящий момент при 4100 об/мин., Н*м: | 112 |
| Порядок работы цилиндров: | 1–3-4–2 |
| Октановое число бензина: | 95 (неэтилирован.) |
| Система подачи топлива: | Распределенный впрыск с электронным управлением |
| Свечи зажигания: | А17ДВРМ, LR15YC-1 |
Причины увеличенного потребления горючего
Диагностика двигателя в системе питания, которого установлен инжектор, производится при помощи специального электронного прибора тестера. Он проводит опрос электронного блока управления силовым агрегатом и датчиков, что позволяет выявить неисправный элемент. Основные причины, определяющие высокий расход бензина:
- Засорение воздушного фильтра двигателя.
- Несоответствие калильного числа свечей зажигания показателю, рекомендованному производителем.
- Выход из строя датчиков системы впрыска.
- Образование отложений на стенках форсунок и изменение их проходного сечения.
- Агрессивная манера вождения.
Протестировать систему впрыска можно на специализированных станциях технического обслуживания. Мастера подскажут, как уменьшить расход горючего у автомобиля ВАЗ 2107. Проверив инжектор необходимо устранить выявленные неполадки, часто ремонт не требует значительных затрат: достаточно замены воздушного фильтра или датчика расхода.
Статистика
Производитель утверждает, что при езде по трассе в норме машина будет расходовать nine литров бензина, а на деле мы видим, что потребление не превышает 7,75 литра.
Езда в городских условиях должна расходовать всего 9,70 литров, но, здесь показатель переваливает за отметку 10,25 л. При смешанном типе езды показания производителя и автолюбителя практически совпали, у первого расход 8,50 л, а у второго от 8,82 л. Все же видим, что на практике расход больше.
В паспорте не указано, какое количество бензина расходуется при езде по бездорожью. Проверив самостоятельно, мы видим, что при такой езде требуется более nine литров топлива.
Модель ВАЗ 2106
Двигатель 2106, seventy four л.с., 1,6 л самый популярный среди остальных инжекторных версий. Максимальная скорость достигает one hundred fifty five км/ч. При езде на трассе показатель топлива упал до seven литров. За seven лет продаж этого двигателя показатель уровнялся с продажами карбюраторных версий за twenty three года.
Принцип работы системы впрыска топлива
Понимание основ функционирования питания двигателя важно для формирования культуры эксплуатации автомобиля. Это позволит снизить расход дорогостоящего топлива и вместе с ним и эксплуатационные издержки ВАЗ 2107
Система распределенного впрыска работает следующим образом:
- Воздух через фильтр попадает во всасывающий коллектор, его объем измеряется специальным датчиком. Данные передаются на ЭБУ, куда поступает также информация о температуре охлаждающей жидкости и уровне CO в выхлопе и тому подобное.
- Процесс в соответствии с заложенным в него алгоритмом выдается команду на впрыск порции бензина через инжектор, точнее, форсунки. Расход горючего определяется также поворотом дроссельной заслонки, сильное нажатие на акселератор вызывает большой промежуток открытия топливного клапана.
- Продукты сгорания выбрасываются в атмосферу через выхлопной коллектор, в котором установлен каталитический нейтрализатор. В нем есть датчик, который измеряет уровень активного кислорода, эти данные тоже оказывают влияние на потребление топлива двигателем ВАЗ 2107.
| Тип двигателя | Бензин |
| Расположение двигателя | переднее, продольное |
| Объем двигателя | 1 568 см3 |
| Мощность | 74 л.с. |
| При оборотах | 5 300 |
| Мощность (кВт) | 54 |
| Система питания | распределенный впрыск (многоточечный) |
| Наличие турбонадува | нет |
| При оборотах | 3 750 |
| Крутящий момент | 116 н*м |
| Расположение цилиндров | рядное |
| Количество цилиндров | 4 |
| Количество клапанов на цилиндр | 2 |
| Диаметр цилиндра и ход поршня | 8.5 |
| Топливо | АИ-92 |
Минусы такого движка
Хоть двигатель ВАЗ 2104 и использует мощность по максимуму, но в данном автомобиле она чересчур мала. Ещё один недостаток — это дорогой ремонт деталей топливной системы. Если ломается ТНВД или форсунка, починка обойдется в копеечку. Это обусловлено конструкцией и назначением данных элементов.
Топливный фильтр ежесекундно работает в режиме давление около 100 атм, его конструкция должна быть очень герметичной. Все зазоры между движущимися деталями этого прибора измеряются практически на «микронном» уровне. Поэтому малейшее отклонение от нормального положения чревато спадом давления и повреждением элементов насоса. ТНВД ВАЗ 2104 — это самый дорогой компонент топливной магистрали, в частности, и в плане ремонта. Не сильно отстает от него топливная форсунка.
Из-за того, что дизель требует мелкой фракции горючего, зазоры в форсунке очень маленькие. Их нарушение приводит к неправильному положению иглы и недостаточному количеству впрыскиваемой солярки в мотор.
Модель ВАЗ 2104
- Ремонт двигателя ВАЗ 2104 достаточно простой, поскольку в его конструкции отсутствуют сложные технические решения. Имея за плечами всего-лишь небольшой багаж знаний без особых усилий можно разобраться с распространенными поломками.
- Доступность запасных частей. Детали на этот мотор достаточно легко достать, поскольку продаются они даже на рынке. А стоимость запчастей сравнительно низкая с учетом заграничных аналогов, поэтому позволить себе нормально обслуживать этот силовой агрегат мог каждый.
- Установка инжектора. Да, это преимущество относится только к более поздним версиям силового агрегата, но и ранние модели можно было переделать самостоятельно или после обращения в сервис. Это дает возможность экономить топливо, а также соответствовать хотя бы минимальным экологическим нормам.
Правильные методы экономии топлива Совсем недавно последняя модель ВАЗ 2107 сошла с конвеера. Вместе с ней ушла в прошлое целая эпоха отечественного автопрома. Но большинство представителей этой «эпохи» еще ездят и продолжают радовать своих владельцев, которые ласково называют ее «семерочкой».
ВАЗ 2104 дизель
Для отечественно автопрома дизельные силовые установки не характерны. Поэтому появление ВАЗ 2104 с дизелем стало сенсацией. Однако насколько успешной можно считать эту модификацию?

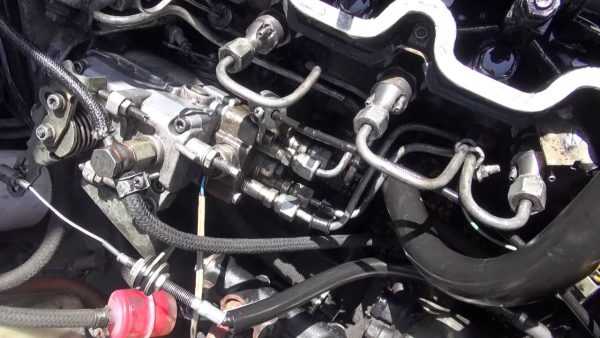

На ВАЗ 2104 устанавливался вихрекамерный дизельный мотор ВАЗ-341. Двигатель производили на отечественном предприятии АО «Барнаултрансмаш». Из-за этого устройства инженеры АвтоВАЗа несколько изменили и саму конструкцию авто:
- установили пятиступенчатую КПП;
- подключили радиатор повышенной мощности;
- увеличили ёмкость АКБ до 62 Ач;
- разработали новую форму стартера;
- дорабатали передние пружины подвески;
- усилили шумоизоляцию салона.
При этом на практике благодаря использованию дизельного агрегата удалось существенно снизить потребление топлива, когда как по всем остальным параметрам дизельный ВАЗ 2104 ничуть не уступал бензиновому.
Дизельная версия стала существенно экономичней бензиновой
История возникновения дизельного мотора ВАЗ
Впервые ВАЗ 2104 был выпущен в Тольятти в 1999 году. Изначально планировалось оснащение автомобиля более мощной силовой установкой объёмом 1.8 литра, но эта задумка так и не была реализована.
Дизельный силовой агрегат 52 л.с. отлично «вписался» в конструкцию «четвёрки»Дизельный двигатель ВАЗ-341 был создан в 1983 году. По сути, новый образчик стал результатом модернизации «троечного» двигателя. Инженеры существенно усилили имеющийся блок цилиндров и соотношение хода поршней. Из-за множества мелких доработок двигатель ВАЗ-341 впервые стал испытываться на автомобилях только в конце 1999-ых годов.
Технические характеристики
Двигатель на ВАЗ 2104 (дизельная версия) состоит из четырёх цилиндров, расположенных в ряд. Рабочий объём мотора — 1.52 литра. Как уже говорилось ранее, изначально были планы по установке двигателя 1.8 литра, но испытания провалились. Мощность агрегата составляет всего 52 лошадиных силы. Изначально дизельная версия ВАЗ 2104 была рассчитана на новичков в вождении и неторопливых водителей.
Маломощный мотор рассчитан на езду по городу
Для работы двигателя используется жидкостная система охлаждения.
Таким образом, ВАЗ-341 нельзя назвать мощной силовой установкой. Однако именно благодаря этому автомобиль получил звание одного из самых экономичных в линейке ВАЗ: расход топлива на трассе составляет всего 5.8 литра, в городской среде — 6.7 литра. Учитывая низкие цены на дизтопливо на рубеже 2000-х годов, можно говорить о том, что эксплуатация модели была не затратной.
Время разгона до скорости 100 км/ч у неторопливого дизельного ВАЗ 2104 составляет 23 секунды.
Производители обозначили и ресурс дизельного мотора — он требует капитального ремонта по прохождению каждых 150 тысяч километров.
Даже по современным меркам тяга дизельной «четвёрки» делает её конкурентам многим отечественным и зарубежным маркам
Двигатель ВАЗ-2104 и его особенности
Двигатель 2104-1000260 может применяться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.
Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. В дальнейшем он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21.
Двигатель ВАЗ 2104 создан на основе предыдущей модели — ВАЗ 2103. В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.

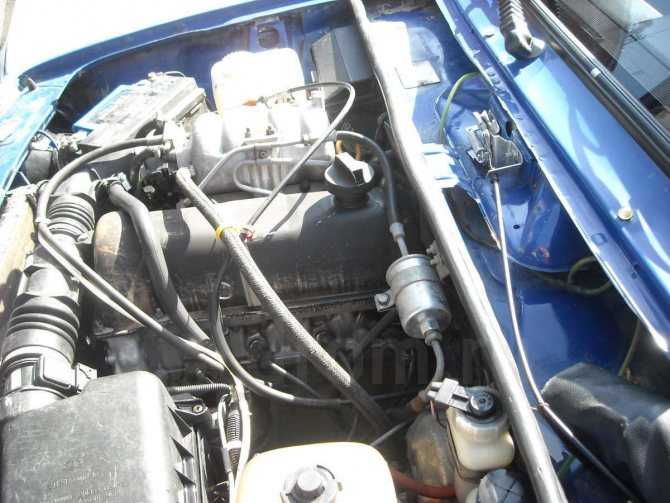

фотография двигатель ВАЗ-2104
Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра — 76,00 мм. Приняты межремонтные размеры — 76,40 и 76,80. На двигатель устанавливается коленчатый вал 2103 или взаимозаменяемый вал модели 21213.
Для обеспечения работы системы впрыска, потребовалась установка узлов и деталей с других двигателей, которые изначально разрабатывались под инжекторную схему подачи топлива. Применяется новая крышка привода распределительного вала, на которой имеется место под установку датчика контролирующего положение коленчатого вала.
Потребовалась установка головки цилиндров 2104-1003015, оригинальной конструкции , с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку форсунок. Распределительный вал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор рычагов клапанов не предусмотрена.
Привод ГРМ осуществляется от двухрядной втулочно-роликовой цепи 2103-1006040 . Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.
На коленвал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора применяется ремень 2107-1308020(длина — 944мм).
Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электробензонасос с датчиком указателя уровня топлива, топливные магистрали, топливный фильтр топливную рампу с форсунками, воздушный фильтр, рукава подвода воздуха, дроссельную заслонку и систему улавливания паров топлива.
Для очистки поступающего в двигатель воздуха предусмотрена установка воздушного фильтра модели 2112. Вместе с впускным коллектором устанавливается ресивер модели 2104 или модели 2123-1008027. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112.
Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива к топливной рампе и форсункам. Используется оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обратным сливным трубопроводом. Впрыск осуществляется с помощью четырех форсунок попарно-параллельного действия. Возможна установка форсунок BOSCH 0 280 158 502 (чёрные, тонкие ), SIEMENS VAZ 6393 (бежевые, толстые) или других типов с соответствующими параметрами.
Система зажигания включает в себя: модуль зажигания модели 2112, установленный на специальном кронштейне на блоке цилиндров, свечи зажигания и провода высокого напряжения. В состав модуля зажигания входит две катушки зажигания и два электронных устройства управления. В соответствии с управляющими сигналами от блока управления , модуль зажигания формирует и подает высоковольтные импульсы на свечи зажигания.
Управление зажиганием возлагается на электронную систему управления двигателем. Данная система обеспечивает контроль количества воздуха и топлива, подающегося в цилиндры, контролирует работу топливного насоса, управляет подачей высоковольтных импульсов от катушки зажигания на свечи зажигания и корректирует угол опережения зажигания, регулирует частоту вращения коленвала на холостом ходу. Основным управляющим элементом системы служит электронный блок управления(ЭБУ)-контроллер.
Двигатель соответствует нормам токсичности ЕВРО-2.
Модель ВАЗ 2104 выпускалась до
2012 года, а последние годы машину выпускали в Ижевске. Она получила
множество модификаций. Машины последних лет выпуска комплектовались
решеткой радиатора от ВАЗ 2107.
Лада Соляра: история автомобилей ВАЗ с дизельным двигателем
Эксперименты по установке дизельного двигателя на серийный легковой автомобиль в Европе начались еще в тридцатые годы ХХ века. К примеру, уже в 1936 году существовала 45-сильная версия Mercedes 260D с детищем Рудольфа Дизеля под капотом. В СССР же легкового дизеля просто не было – по нескольким объективным причинам.
В о-первых, такой мотор сложнее в производстве, чем обычный бензиновый двигатель. Во-вторых, дизели тех лет существенно уступали отто-моторам по удельной мощности и слыли настоящими тихоходами. В-третьих, существовала проблема запуска мотора на солярке в мороз. Да и специфический звук (и запах выхлопа) приводил к тому, что дизель долгие годы оставался уделом советских танкистов и трактористов.
Наконец, была еще одна очень важная причина: в стране с планово-административной экономикой при наличии огромных запасов нефти бензин стоил сущие копейки. Поэтому на «обычном» топливе ездили не только легковые машины, но и грузовики – как «газоны» и ЗиЛы, так и огромные армейские крейсеры. Верх экзотики – УРАЛ-375, работающий на… «девяносто третьем» (!) бензине. Как шутили современники, «чтобы прапорщику было, чем заправлять личные Жигули».
При этом легковушки производства СССР дизельными моторами все же оснащались – но не дома, а за рубежом. Бельгийский импортёр Волг уже в 1960 году начал устанавливать на «двадцать первые» несколько разновидностей атмосферных дизелей – разумеется, иностранного производства. Правда, машина при этом «переставала ехать», но в Западной Европе уже 50 лет назад экономия была куда важнее динамики.
ВАЗ 2104 на дизеле — непривычно и мощно
Большинство авто, сошедшие с конвейера Тольятти, оснащены бензиновыми агрегатами. Но отдельные модификации, ездящие на солярке, все-таки запускались в производство. Одна из таких «диковинок» — ВАЗ 2104 дизель. Универсал в данном исполнении успешно себя зарекомендовал. Выпускался в одной модификации (а планировалось в двух). Исследуем этот редкий экземпляр, именуемый ВАЗ-универсал с дизельным мотором. Чем конструкция этого мотора принципиально отличается от инжекторных и карбюраторных «Жигулей»? Рассмотрим плюсы и недостатки дизельных модификаций, ресурс в условиях в реальной эксплуатации, а также неисправности после длительной эксплуатации.
Отличия от бензиновых коллег по цеху
В модификации ВАЗ 2104 с дизелем введены изменения.
- Дополнительная шумоизоляция отсека двигателя.
- Усиление передних пружин стоек подвески.
- Передаточное отношение главной пары уменьшено до 3,9.
- Выхлопной канал завёрнут в петлю, чтобы не загрязнять сажей правый задний фонарь (все-таки норма Евро 2).
- Панель приборов оснащена двумя элементами: клавиша подогрева ТНВД и индикатор температуры свечи накаливания.
Главное отличие заключается в самой технологии воспламенения горючей смеси в цилиндре. В отличие от «бензинника» ВАЗ, дизельный двигатель ВАЗ не смешивает воздух с горючим на этапе впуска. Сначала запускается только воздух. Затем, когда он нагреется примерно до 600 градусов, и поршень устремится вверх, впрыскивается солярка.
Смесь загорается без помощи искры от свечей зажигания. В дизеле ВАЗ также предусмотрены свечи — накаливания. Они помогают нагревать воздух в цилиндре в холодное время года, чтобы тот быстрее набрал оптимальную температуру, и произошел впрыск топлива.
Под капотом на ВАЗ 21045Д новое устройство — топливный насос высокого давления (ТНВД). Этот прибор по конструкции напоминает сам движок. Привод — механический, а не электрический, как у бензонасоса. При помощи плунжеров нагнетает колоссальное давление в форсунки. Очень важная деталь дизеля, служит для поддержания в системе питания движка давления около 100 кг/см2 (почти 100 атм).
Форсунка у движка поколения ВАЗ 2104 также механическая. Главный её элемент — игла, которая под давлением дизтоплива поднимается и по тоненьким каналам солярка впрыскивается в цилиндр. Поскольку воспламенение в данном случае должно произойти без искры, то дисперсность топливной аэрозоли значительно меньше, чем у ВАЗ 2104 инжектор или карбюратор.
Расположение двигателя также отличается от бензиновых машин. Под капотом агрегат установлен вдоль движения авто. Степень сжатия в цилиндре равна 23, что для инжектора и карбюратора — недостижимые числа.
