Замена карбюратора на инжектор на автомобильном моторе. стоит ли?

Инструкция по переделке карбюратора на инжектор ВАЗ-2109

Пошаговая инструкция по переделке карбюратора в инжектор своими руками, рекомендуемая специалистами и автолюбителями, выглядит так:

Купите новый бак, в который будет заливаться топливо. Перед переделкой его необходимо хорошо высушить и встроить электрический бензонасос

Важно отрегулировать оптимальные значения остова насоса и бака, также проверить как изменяется топливный датчик. После того как новый бак подготовлен, слейте тосол, подставив под шланг охлаждающей жидкости емкость объемом до 5 л

Извлеките радиатор, изъяв все имеющиеся крепежи. В месте крепления датчика, отвечающего за детонацию, сделайте с помощью дрели отверстие глубиной 16 мм. Точно таким же путем подготовьте установку модульного кронштейна зажигания, но углубить отверстие необходимо больше – до 20 мм. Чего стоит опасаться водителю ВАЗ-2109, так это сквозного высверливания. Теперь извлеките поддон движка и ремень, отвечающий за газораспределение. Новый масляный насос следует установить на коленвал. Правильно менять генератор на ВАЗ-2109 на образец с лучшей мощностью, у которого присутствует зубчатый венец и шкив с демпфером. Ремень, относящийся к генератору, тоже нужно заменить. Демонтируйте АКБ, затем снимите отдел топливоотдачи, проводку, трубки и другие компоненты. После разбора панели приборов приступайте к внедрению проводов к тахометру и пусковому замковому механизму. Это нужно сделать, заведя моторный узел и подключив к необходимым разъемным элементам. Новые концы проводки фиксируют к монтажному узлу, учитывая полярность, которая определяется исходя из одинакового оттенка краев. Соедините провода с предохранителями. Зафиксируйте друг к другу и отрегулируйте правильную работу бензонасоса и индикатора топлива.

Инжектор против карбюратора, доводы в пользу замены

Многих автолюбителей чрезвычайно утомляет необходимость частой чистки карбюратора. Добавив возможность автозапуска зимой, вне зависимости от минусовой температуры, дополненную снижением топливного расхода, получаем обоснованность перехода на инжекторный двигатель.

Итак, рассмотрим подробнее, чем привлекателен переделанный механизм:

1. мотор без проблем заводится в любых погодных условиях. Даже на морозе двигатель легко запускается;
2. зажигание и качество топливно-воздушной смеси перестает нуждаться в регулировке;
3. появляется равномерность работы двигателя, характеризуемая отсутствием ощутимых рывков и неприятного дергания;
4. снижается расход горючего;
5. хотя и весьма незначительно, улучшается приемистость.

Однако следует учитывать и минусы подобной трансформации:

1. замена простой механики прогрессивной электроникой требует наличия множества датчиков. Зачастую непрофессионал затрудняется определить, какой именно из них вышел из строя;
2. достаточно ощутимые финансовые затраты на переоборудование окупаются не сразу.

Если все-таки, тщательно взвесив приведенные доводы, настроились переделывать устаревший карбюраторный двигатель, заменяя его инжекторным, следуйте предлагаемым рекомендациям. Самостоятельно осуществив непростую трансформацию, можно сэкономить на услугах специалистов автосервиса.

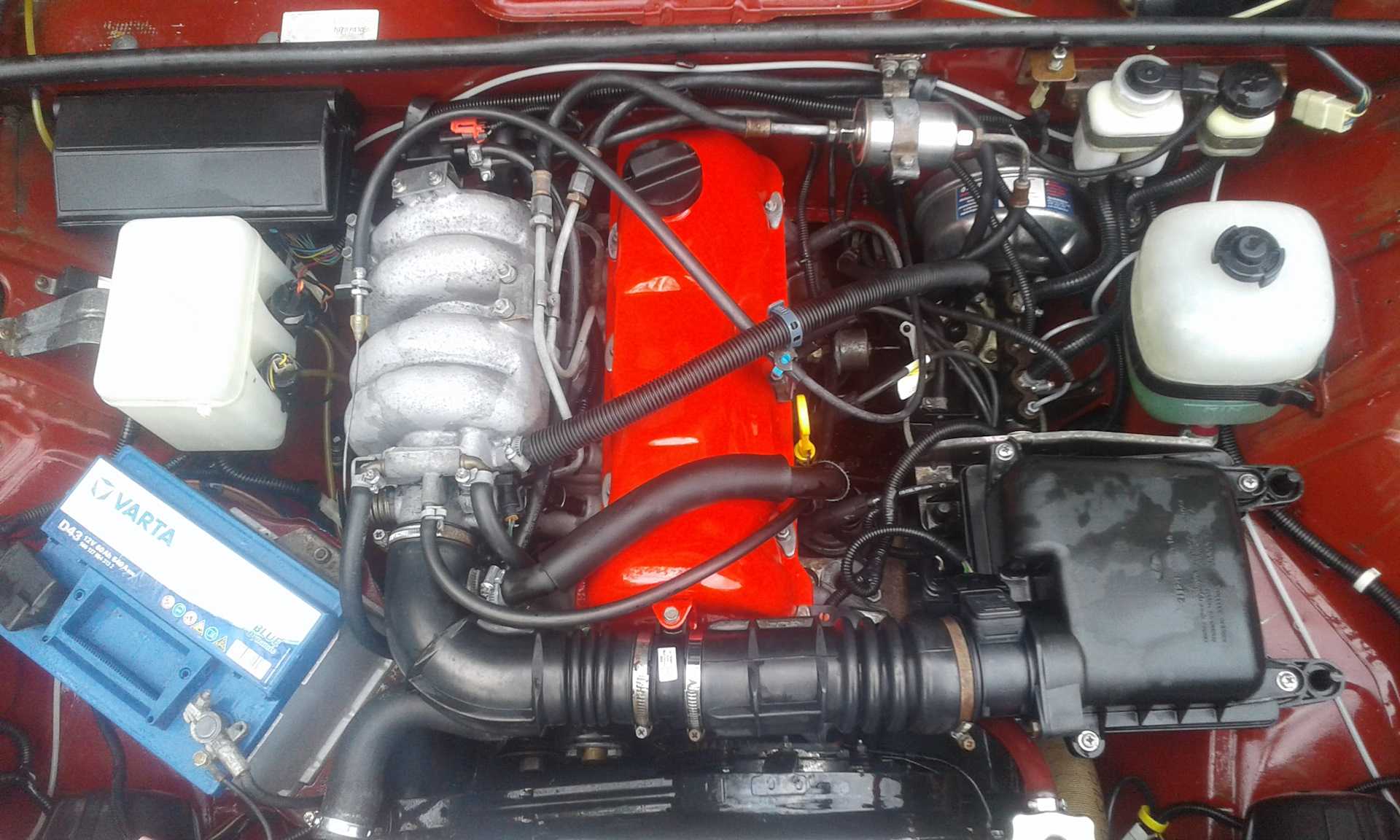

«Нива» с инжектором

В 2005 году новшества коснулись всех моделей ВАЗ. Это касается и ответа на вопрос, с какого года «Нива» с инжектором появилась во всех автосалонах страны.

Автомобиль начали укомплектовывать двигателем с индексом 21214. Будучи бензиновым агрегатом с объемом в 1690 кубических сантиметров, он мог похвастаться той же мощностью и скоростью разгона, как и его предыдущий карбюраторный собрат. Но расход топлива удалось снизить на 1,5 литра.

В настоящее время с мотором 21214-28. Двигатель подходит под стандарт «Евро-4», с рабочим объемом в 1774 кубических сантиметра и мощностью 92 лошадиные силы. Разгон до 100 километров в час происходит за 17 секунд, а расход составляет менее 10 литров топлива.

Что подготовить, чтобы поменять

Весь процесс займёт у вас около недели, при условии работы по 3-4 часа в день. Поэтому заранее подготовьте гараж и купите всё необходимое. Собирать инжектор можно на разных контроллерах ЭБУ, но в случае с ВАЗ-2109 лучше других подойдёт модель Январь 5.1.1-71. Под него можно использовать доступные отечественные запчасти, и он не использует адсорбер и кислородный датчик.

Перечень комплектующих, необходимых для замены

Также возьмите в магазине болты, гайки и хомуты, которые понадобятся в работе.

Инструменты

Ремонт будет состоять не только из демонтажа некоторых узлов и механизмов. В некоторых случаях потребуется вносить изменения в конструкцию цилиндров и других деталей.

Из инструмента потребуется:

1. Набор гаечных ключей.
2. Плоская и крестовая отвёртки.
3. Хорошая дрель.
4. Молоток и зубило.
5. Жидкость для снятия ржавчины.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Читайте в этой статье

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

 Загрузка …

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

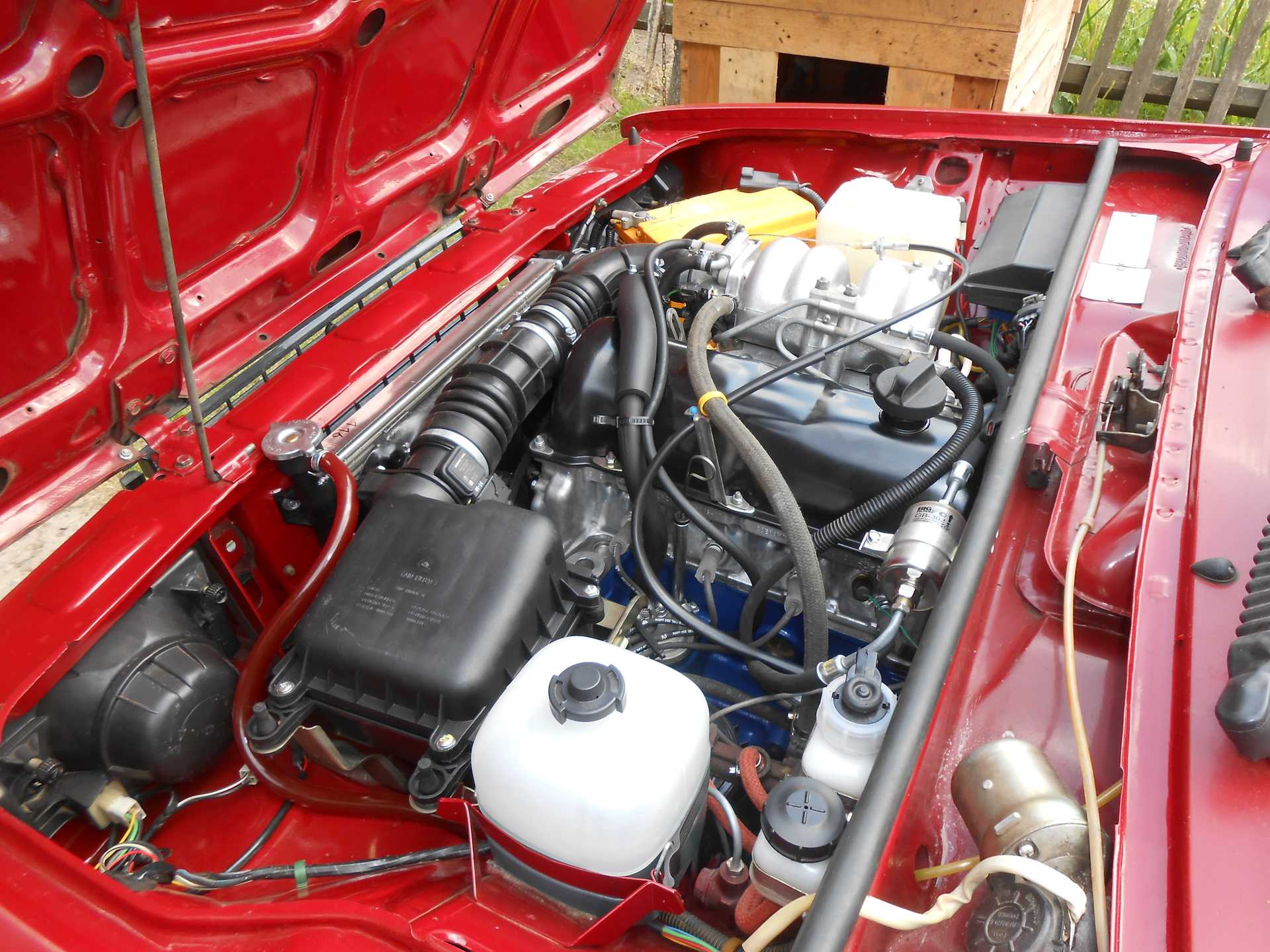

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Какие плюсы карбюратора?

Несмотря на действительно устаревшую систему карбюраторного впрыска, у нее есть свои преимущества. Конечно, мы должны сразу заметить, что недостатки этой системы превосходят ее преимущества, но в сравнении с дешевым и постоянно выходящим из строя инжектором все же привилегии есть. Карбюратор является классической разработкой, и, как правило, такие разработки несут в себе довольно много положительных моментов.

В частности, можно отметить такие плюсы:

1. Надежность. Если сравнивать недорогие инжекторы в бюджетных автомобилях и качественные карбюраторы, разница в надежности будет колоссальной. Карбюраторы работают с небольшим обслуживанием сотни тысяч километров без проблем.
2. Простота конструкции. Даже если вы остановились в дороге, при наличии небольшого опыта и знаний по системе карбюраторного двигателя, вы можете восстановить устройство с помощью подручных средств и доехать до ближайшей станции своим ходом. С инжектором это не всегда возможно.
3. Дешевизна обслуживания. Карбюратор максимально простой – вам нужно лишь иногда менять ремкомплект и производить мелкие настройки на сервисе, чтобы устройство ходило долго и радовало своей надежностью.
4. Дешевизна всей детали. Если сравнить стоимость замены системы инжекторного впрыска и стоимость замены карбюратора, вы будете очень удивлены разницей. Поменять карбюратор в десятки раз дешевле, чем установить полностью новую инжекторную систему.

По этим причинам владельцы некоторых бюджетных автомобилей на хотят оставаться на инжекторе, а желают переключиться на более практичный, простой и дешевый в эксплуатации карбюратор. Тем не менее, эта затея далеко не всегда может оказаться удачной. Нужно внимательно изучить основные преимущества и недостатки, а также понять, стоит ли игра свеч. Для каждого владельца автомобиля ответ в этом случае будет индивидуальным. Никаких общих рекомендаций давать не стоит.

Этапы и последовательность работ

moLife Блог Карбюратор Pierburg 2Е Усовершенствованию, переделке и замене деталей двигателя с карбюратором будут подвергнуты бак с установкой нового топливного насоса, проводка, впускной коллектор, поставлены датчики и рампа с форсунками и, возможно, маслонасос. Отдельная тема – переделка проводки с карбюратора на инжектор, придется полностью заменить косу управления, в том числе фрагмент, идущий на топливный насос.

Этапы работ

На первом этапе переделки карбюратора на инжектор, выполняем замену главных компонентов двигателя. Снимаем старый коллектор с карбюратором и устанавливаем новый с коробкой воздушника, дроссельным куском патрубка и ресивером. В головке меняем тройник термостата на новый вариант, с датчиком температуры. Демонтируем весь набор проводки управления мотором и топливную арматуру – бензонасос с патрубком, фильтром и обратной трубкой слива.

Далее, устанавливаем новый бак с насосом и фильтром, протягиваем к электронасосу шлейф проводов от предполагаемого места нахождения ЭБУ. Перед установкой бак следует тщательно проверить и промыть. Насос монтируем, следуя нанесенным рискам и стрелкам.

Заменяем маслонасос новым, слив предварительно масло и сняв ремень газораспределителя со шкивом. При установке нового электрогенератора монтируем новый шкив и цепляем новый клиновой ремешок. Можно оставить родные прокладки на поддоне и крышке.

Снимаем старый распределитель зажигания с проводами и коммутатором, все, что осталось от приводных тяг карбюратора, отверстие заглушаем специальной пробкой, переходим к тонким монтажным работам.

Самые ответственные работы по переделке

Для получения нормальной работы инжектора требуется аккуратно выполнить монтаж топливной рампы и комплекта форсунок. Не стоит оставлять рампу висящей на шлангах высокого давления. Прокладываем новую топливную трубу и обратку слива. Подключаем топливную и сливную трубки в бак.

В заранее выбранном при переделке месте устанавливаем новый контроллер и собираем шлейф проводки с подключением датчиков. Для монтажа датчика детонации можно использовать штатное отверстие, но зачастую приходится подвергать переделке, просверлив под датчик отверстие в 16 мм.

Совет! Перед установкой на посадочные места форсунки следует проверить – отпрессовать давлением топлива с целью выявления возможного подтекания бензина.

Что касается электропроводки. Обычно для лампы индикации проблем с двигателем на приборной панели протягивают отдельный жгут из тройки проводов. Если все основные наглядны и понятны, то при подключении проводов даже знакомых шлейфов и жгутов инжектора надо проверять их соответствие по схеме. При переделке с карбюратора на инжектор неправильно коммутированная проводка может стоить, как минимум, жизни контроллера, в худшем случае пожара. Не доверяйте слепо советам и указаниям автогуру, разбрасывающих свои рекомендации в интернете, как единственно правильное руководство.

Есть определенные риски, о которых мало говорят при переделке карбюратора на инжектор.

1. Сумма, даже в самом бюджетном варианте, потраченная вами на переделку, вряд ли окупится суперэкономией топлива или выдающимися динамическими характеристиками автомобиля. Даже если после переделки карбюратора на инжектор таковая появится, ее размер может легко нивелироваться неправильной настройкой инжектора.
2. Новый карбюратор будет стоить в разы дешевле, а при желании даже на карбюраторных моделях можно получить расход топлива, отличающийся от расхода на инжекторе на 5-7%, не более. Такая переделка с карбюратора на карбюратор имеет смысл.
3. Главное, после всех манипуляций по переделке вы получите старый двигатель со старыми запчастями, неизвестного качества и остаточного ресурса. Это сильно снижает надежность всей системы двигателя. Если использовать новые оригинальные запчасти, то дешевле и проще обновить или купить новый двигатель.

Совет! Пред началом переделки найдите пару живых и реальных человек, выполнивших переделку с карбюратора на инжектор, и поинтересуйтесь их мнением, заодно познакомьтесь с результатами работы новоиспеченного инжектора.

На видео на примере ВАЗ 2108 -09 -099 показано как осуществить переход с карбюратора на инжектор:

• Как правильно балансировать колёса на стенде с видео
• Микробисер для балансировки колёс
• Веерные форсунки омывателя лобового стекла
• Как поменять задние стойки на Приоре

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
2. Вытягиваем бензобак и топливные патрубки.
3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.

   Устанавливаем кронштейн на прежнее место и закрепляем магистрали

4. Проводим установку фильтра для топлива вместе со шлангами.

   Закрепляем топливный фильтр со шлангами

5. Закрепляем на инжекторном бензобаке бензонасос.
6. Переходим в моторный отсек и снимаем зажигание.
7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.

   Устанавливаем инжекторный тройник зажигания на место карбюраторного

9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.

10. Снимаем карбюратор вместе с впускным коллектором.

    Демонтируем старый карбюратор вместе с коллектором

11. Заменяем прокладку и монтируем новый инжекторный коллектор.

    Устанавливаем инжекторный коллектор на место карбюраторного

12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
13. Присоединяем шланги и устанавливаем ресивер.

    Устанавливаем инжекторный ресивер и подключаем к нему шланги

14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
17. Подключаем проводку к контроллеру и двигателю.
18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
20. Меняем карбюраторный модуль на инжекторный.

    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль

21. Устанавливаем новую систему зажигания (свечи и модуль).
22. Устанавливаем воздухофильтр.
23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
24. Запускаем двигатель и проверяем его работы.

Это интересно: Двигатель не развивает мощность: что делать?
