Как решить проблему с неработающим стеклоподъёмником

Конструктивные особенности стеклоподъёмников

Первые автомобили были открытого типа, поэтому поднимать/опускать было нечего. Когда начали появляться первые авто закрытого типа, чтобы подышать свежим воздухом, приходилось просто останавливаться и открывать двери. В 1928 году немецкие автомобилестроители впервые применили стеклоподъёмник механического типа, а автоматические конструкции с электрогидравлическим приводом появились в США в 1940 году на автомобилях Packard. Спустя 5 лет такие системы устанавливались уже на многих марках (Ford, Lincoln, Cadillac). Те конструкции были громоздкими, работали ненадёжно, часто ломались, но со временем совершенствовались, чему способствовало их параллельное развитие с системами складывания крыши кабриолетов. Чисто электрические устройства появились в 1956 году, и в дальнейшем их совершенствование опять происходило индивидуально. Современный электростеклоподъёмник устанавливается внутри двери (наиболее употребительный вариант), на дверном корпусе или же на отдельном подрамнике.

Конструкция устройства с электроприводом включает собственно приводной механизм, систему управления поднятием/опусканием стёкол и подъёмный механизм. Привод состоит из электромотора, конструктивно выполненного в одном блоке с червячной/зубчатой передачей. Именно двигатель и является сердцем подъёмника, формируя необходимое для движения стекла усилие. Если используется червячная передача, привести в движение стекло руками не удастся, поскольку редуктор червячного типа работает только в одном направлении, передавая момент движения от червяка к приводному колесу. Если попытаетесь вращать окно в противоположном направлении – червячная передача просто заблокируется. Если с мотором всё более-менее понятно, то подъёмный механизм, отвечающий за перемещение стекла, может иметь разную конструкцию. Самые распространённые подъёмники – тросовые, реечные и рычажного типа. Рассмотрим их более подробно.

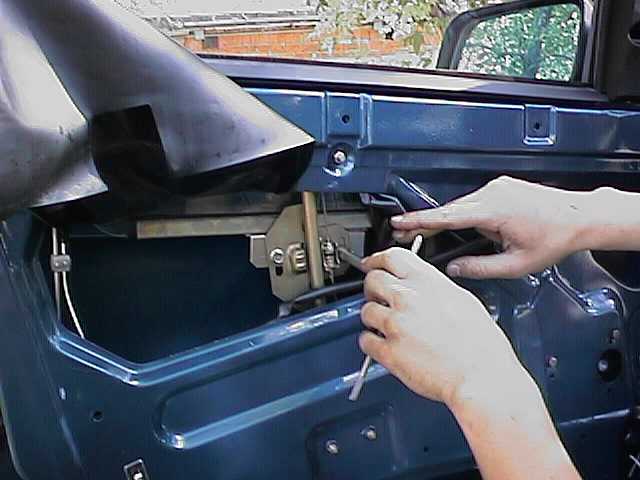

Тросовый подъемник представляет собой гибкую конструкцию (трос, иногда – ремень с зубцами или цепь), натянутую между роликами во внутренней части двери. Вращаясь, приводной барабан приводит в движение подъемник посредством наматывания на ролик одной стороны гибкого элемента, вторая при этом разматывается. А поскольку подъёмник жестко соединён со стеклом (обычно – посредством специальной пластины), последнее тоже начинает двигаться, опускаясь или поднимаясь.

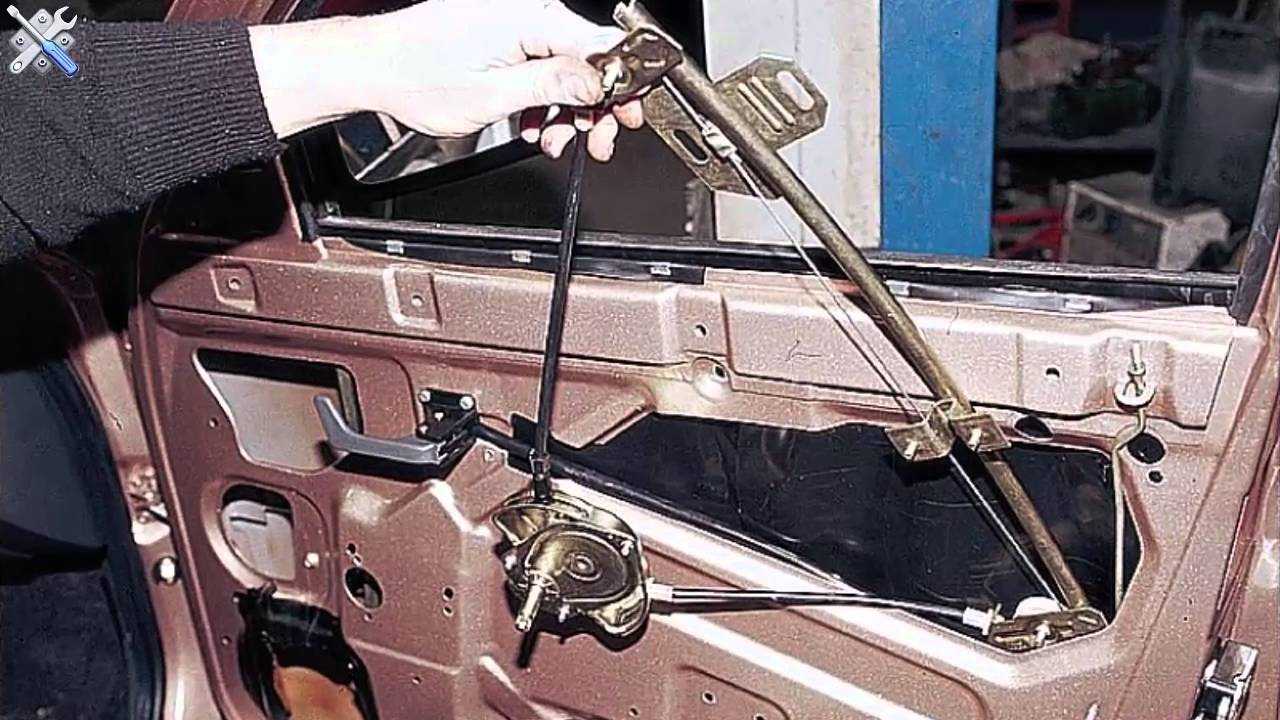

В стеклоподъёмниках рычажного типа приводным элементом является рычаг, на конце которого расположен ползун и закреплена пластина, соединяющая рычаг со стеклом. Различают одно- и двухрычажные механизмы. Последние более надёжные, поскольку позволяют перемещать стекло более равномерно и без ощутимых рывков. Приводной механизм инициирует передачу импульса движения от электродвигателя к колесу, которое соединено с рычагом. Вращаясь, оно приводит в движение рычаг вместе со стеклом. Двухрычажные конструкции могут снабжаться двумя колёсами.

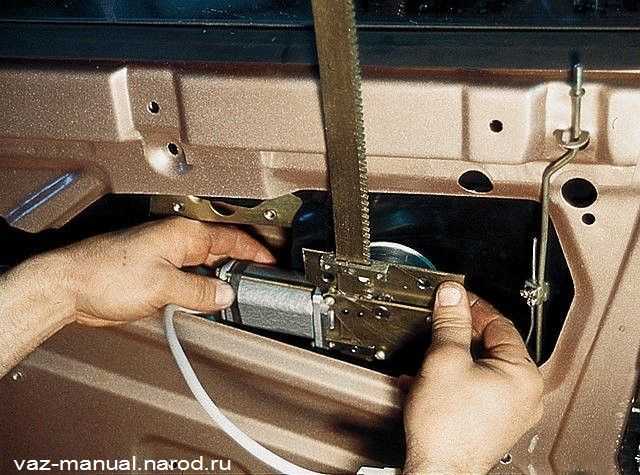

Реечный подъёмник состоит из неподвижной рейки с зубцами, которая соединена с направляющей пластиной. Последняя, двигаясь по рейке вверх/вниз, и обеспечивает функционирование механизма. Приводная шестерня расположена на конце пластины и соединена с зубчатой рейкой. Перемещение стекла в заданном направлении осуществляется благодаря направляющим желобам, установленным в дверной рамке. Такой стеклоподъёмник для машины используется реже первых двух разновидностей, поскольку обладает достаточно большой массой.

Основные неисправности и ремонт

Как и любые другие механизмы, стеклоподъёмники время от времени могут ломаться. Проблема заключается в том, что при возникновении неисправностей теряется возможность проветривания. Необходимо будет постоянно открывать двери. Это, конечно, значительно снизит комфортабельность авто. Нужно всегда поддерживать механизм в надлежащем состоянии.

Перед началом ремонта обязательно стоит выяснить характер неисправности. Это позволит определить соответствующий способ устранения поломки. В системе могут быть такие повреждения:

1. Электрические. Они всегда одинаковые для всех моделей и типов устройств.
2. Механические.

Первый вид неисправностей может в себя включать порчу проводников, реле, кнопок и другого коммутационного оборудования. Если механизм не отвечает на нажатия, то стоит начинать диагностику проблемы с подачи электропитания. Необходимо тщательно осмотреть все провода и контакты. При обнаружении даже небольших следов гари нужно сразу заменить проводник. Если всё дело в кнопке, то наиболее простым вариантом будет тоже замена.

Для этого на выводы мотора необходимо подсоединить щупы мультиметра, выставив его в режим вольтметра. Следует нажать кнопку управления подъёмником. Если на экране ничего не появилось, то проблема в проводах. Когда вольтметр показывает подачу напряжения, а двигатель не работает, это значит, что мотор неисправен.

Основные неисправности стеклоподъёмников

Главный принцип работы электростеклоподъёмников – невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не поднимаются (или, если они находились в закрытом состоянии, не опускаются), это говорит о том, что имеет место быть какая-то неисправность. Диагностика механизма, направленная на поиск поломки с целью её устранения, выполняется в таком порядке:

• для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя – часто он из-за чрезмерной нагрузки просто перегорает;
• если отказываются подниматься/опускаться механизмы, расположенные только на задних дверях, при этом главный блок подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
• если диагностика стеклоподъёмного механизма не дала результатов, следует тщательно проверить электропроводку – при обнаружении повреждений целостность провода нужно восстановить;
• если имеется проблема с управлением одним из четырёх стёкол с использованием команд, подаваемых с главного БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
• очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие/отсутствие напряжения, проверить нужно будет и электропроводку, для чего потребуется детальная схемы электрооборудования автомашины;
• вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла. Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.

Отметим, что наиболее частыми причинами выхода из строя ЭСП являются обрывы проводки, соединяющей блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активной эксплуатации механизма. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части

Это обойдётся дороже, но если принять во внимание временной фактор, потери могут оказаться несущественными

Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым место СП являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма. Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко – если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом частой поломкой является обрыв тросика вследствие его износа, а также при частом воздействии больших перепадов температуры (например, зимой). При обрыве троса проблема решается его заменой. Относительно редко неработоспособность стеклоподъёмника возникает из-за поломки рычагов, которые также следует заменить на новые.

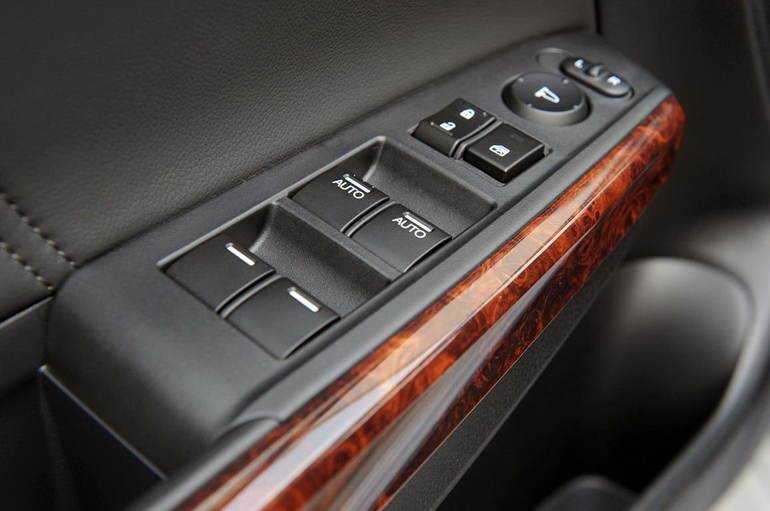

Как исправить заедающие кнопки стеклоподъемника на Приоре

Если кнопки стеклоподъемника работают через раз или заедают, но в данный момент нет возможности приобрести новый блок управления, можно устранить проблему следующим образом:

1. Извлекаем блок управления. Для этого нужно аккуратно отщелкнуть 6 пластиковых клипс на корпусе декоративной крышки;
2. Разбираем блок. Для этого также необходимо отщелкнуть 6 клипс на корпусе самого блока;
3. Вынимаем плату управления, очищаем от любых загрязнений;
4. Снимаем сами кнопки, аккуратно отогнув боковые крепления отверткой;
5. Удаляем всю грязь и выработку с дорожек при помощи спирта и ваты;
6. Смазываем рабочую часть кнопки силиконовой смазкой (это делать не обязательно, но так ход кнопки будет более плавным);
7. Собираем все в обратной последовательности.

Замена кнопки стеклоподъемника Рено Логан и Меган

ВИДЕО ОБЗОР

Заменить блок кнопок стеклоподъемников на автомобилях Рено Логан, Меган также можно самостоятельно.

1. Все, что для этого потребуется — это плоская отвертка с широким плоским шлицем и тканевая салфетка или платок.
2. Чтобы извлечь блок управления, достаточно аккуратно подцепить его отверткой и постепенно вытянуть из посадочного места. Чтобы во время демонтажа случайно не повредить обшивку рекомендуется обернуть отвертку тонкой тканью.
3. Далее нужно отсоединить клеммы с проводами, проследив, чтобы они не провалились внутрь обшивки. Затем нужно подсоединить новый блок и установить кнопки на место.

Почему перестал работать стеклоподъемник

Существует достаточно много причин поломки стеклоподъемников на автомобилях ВАЗ-2110. Самые очевидные из них – это механическая неисправность самого механизма или обрыв троса. Эти поломки можно выявить путем визуального осмотра, после чего они легко устраняются при наличии соответствующего инструмента.

Если проблема кроется совсем не в механизме, придется проводить диагностику электрической части, которая указывает на следующие причины поломки стеклоподъемника:

• выход из строя самого включателя. Для выявления этой проблемы в автосервисах используется специальное контрольно-измерительное оборудование, позволяющее определить даже минимальные отклонения параметров работы устройства от нормы. В домашних условиях можно действовать пресловутым «методом проб и ошибок». Просто установите новый, заведомо исправный включатель. Если проблема исчезает, то ее причиной являлась именно поломка данной детали, которую теперь потребуется заменить;
• разрыв электрической цепи. Данная неприятность, негативно влияющая на нормальную эксплуатацию стеклоподъемника, может возникнуть из-за исчезновения контакта в колодке. Кроме того, причиной обрыва цепи часто бывает загрязнение контактных групп или повреждение электрического провода;
• короткое замыкание. Его может вызывать некорректная работа (или выход из строя) мотор-редуктора, а также выключателя стеклоподъемника. Самостоятельно выявить данную проблему можно следующим образом: заменяем предохранитель и включаем механизм. Если новая деталь сразу же сгорает, то замыкание происходит именно с той стороны, с которой мы экспериментировали. Такая простая и довольно примитивная диагностика позволит избежать необходимости в разборке обоих стеклоподъемников;
• неполадки в реле. Поломку данной детали определяем путем ее замены на заведомо исправную;
• перегорание предохранителя. Причиной этой проблемы может быть либо уже упомянутое выше короткое замыкание, либо перепады напряжения, вызванные некорректной работой каких-либо устройств. Замените предохранитель на новый – если он также моментально сгорает, требуется полная диагностика механизма и электрической цепи.

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Схема подключения стеклоподъемников ВАЗ 2114

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Основные неполадки в работе стеклоподъемника

• Основные неполадки в работе стеклоподъемника
• Причины неисправности стеклоподъемников
• Устраняем механические поломки стеклоподъемников

Хорошая комплектация автомобиля подразумевает наличие электрических стеклоподъемников. Такая функция уже не является чем-то особенным, однако она очень ценится владельцами автомобилей за удобство. Но за время эксплуатации автомобиля наступает момент, когда стеклоподъемники начинают плохо работать – они могут не отвечать на нажатие кнопок либо время от времени заедать. Для того чтобы разобраться в причинах этого, необходимо обладать знаниями о системе стеклоподъемников, о том, как она функционирует, и только после этого начинать искать поломки.

Причины неисправности стеклоподъемников

Стеклоподъемники можно привести в действие только тогда, когда ключ находится в замке зажигания и повернут в положение «ON». Когда при нажатии на кнопку опускания/поднимания стеклоподъемников нет никакого результата, логично будет предположить, что произошла какая-то поломка. Чтобы устранить неисправность, нужно понять, какова причина ее возникновения. Необходимо проверить систему стеклоподъемников, чтобы обнаружить вышедшую из строя деталь; для этого проводим следующие действия:

1. Если электрические стеклоподъемники не работают, нужно проверить автоматический выключатель либо предохранитель – возможно, он перегорел.

2. Когда не работают только задние стеклоподъемники, либо есть реакция только с главного блока (то есть кнопки на дверях не работают), необходимо проверить наличие напряжения на клеммах стеклоподъемника.

3. Если поломку в системе стеклоподъемников вы не выявили, то необходимо просмотреть все провода, которые соединяют элементы стеклоподъемника. Если был обнаружен разрыв провода, его нужно восстановить.

4. Если не получается опустить/поднять только одно из стекол с помощью главного блока управления стеклоподъемниками, можно попробовать сделать это, используя кнопки, которые расположены под обшивкой двери. Если таким путем все получилось и стекло движется, то проблема в блоке управления.

5. Еще одной причиной неисправности стеклоподъемников является неработоспособность электрического моторчика. Тогда следует проверить наличие напряжения и проводку, и тут нужны будут схемы электрооборудования вашей машины.

6

Стоит обратить внимание на наличие механических повреждений направляющих, по которым идет передвижение бокового стекла

Чаще всего владельцы автомобилей сталкиваются с неисправностями по части проводки, которая соединяет элементы системы стеклоподъемников, а также электрических моторчиков. Основной причиной их неисправности является очень активное пользование стеклоподъемниками, а также износ проводки. Вам потребуется немало времени, чтобы найти образовавшуюся неисправность в системе стеклоподъемников. Существует и запасной вариант – вы всегда сможете обратиться к специалисту, который занимается электрической частью машин, и он все сделает сам. Такой вариант очень удобен, если у вас нет времени самому решить такую проблему.

Устраняем механические поломки стеклоподъемников

С электрической частью системы стеклоподъемников случается меньше неисправностей по сравнению с механической частью. Очень слабыми местами стеклоподъемников считаются элементы из пластмассы, которые нужны для производства реек, шестерней и других пластмассовых частей стеклоподъемников. При эксплуатации стеклоподъемников может повредиться зубчатое колесо, которое необходимо заменить.

Определить эту поломку достаточно сложно – вы слышите, что двигатель работает, однако стекло не движется. Скорее всего, зубчатое колесо крутится в холостую и не прокручивает устройство управления положением стекла. Для того чтобы произвести замену зубчатого колеса, нужно разобрать дверные панели и достать оттуда остатки зубчатого колеса. Затем производим замену неисправной части. Если все прошло успешно и стекло перемещается, то дверную панель можно закрыть.

Возникающие неисправности тросовых стеклоподъемников такие же, как и в ручных приводах. Одной из главных неисправностей в таких стеклоподъемниках является обрыв троса. Такая неисправность может возникнуть из-за истечения срока службы устройства, резкого перепада температуры в зимнее время. Когда происходит обрыв троса, то его нужно менять на новый. Последним видом неисправностей является поломка рычагов, но такой тип встречается довольно редко. Однако если она случилась, то рычаги необходимо менять на новые.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

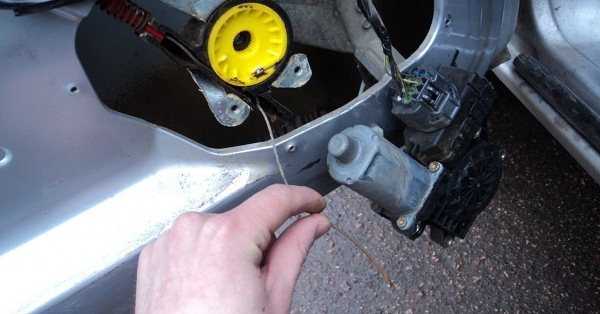

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

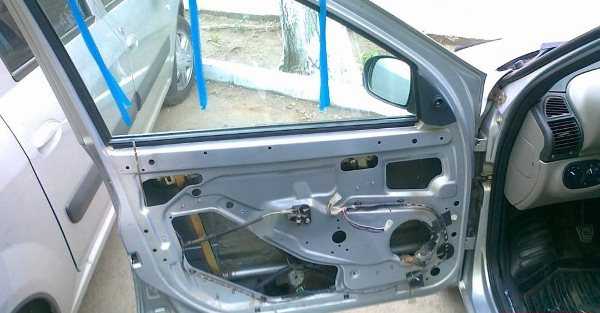

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Основные неисправности стеклоподъемников и их ремонт

Если в общем рассмотреть устройство подъема боковых стекол, то в тросовом типе с механическим приводом очень мало составляющих, которые могут выйти из строя. Первым из таких является сам трос. Со временем он вытягивается, от воздействия коррозии могут порваться его нити, что будет приводить к подклиниванию, или же он может вовсе порваться. Из-за чрезмерно прилагаемых усилий из строя может выйти и сам редуктор.

Но в целом, такой механизм является достаточно надежным, ломается редко и для его обслуживания достаточно всего раз в год промазывать все его элементы.

Видео: Замена электрического стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора

А вот проблемы с электростеклоподъемниками возникают чаще. При этом сами исполнительные механизмы у них очень надежны и ломаются нечасто. Значительно чаще неисправности возникают из-за повреждений направляющих.

Что касается электрической части, то именно она чаще всего становиться причиной неработающих подъемников.

Самыми распространенными проблемами являются:

• Перегорание предохранителя или главного блока управления стеклоподъемниками;
• Обрыв или повреждение проводки;
• Окисление контактов на клавишах управления;
• Неисправность электродвигателя;

Именно в такой последовательности и проверяется цепь на выявление неисправности. То есть, если вообще не работают электростеклоподъемники, то причина обычно кроется в отсутствии питания, поэтому и проблему нужно искать в предохранителе или блоке управления.

Если же не функционирует какой-то конкретный подъемник, то вначале проверяется цепь до клавиш управления, затем сами клавиши, после – проводка к двигателю и сам электромотор.
