Проверка реле бензонасоса своими руками
В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.
Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.
Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.
Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу
Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.
Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.
Не заводится Ланос (Lanos 1.5) часть 1: не гудит бензонасос
Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.
Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер: то возникая, то исчезая.
Первое на что я обратил внимание после поворота ключа зажигания — не гудит бензонасос. Проблема усугублялась тем, что в баке было очень мало бензина, а так делать крайне не рекомендую, т.к
бензонасос может хапнуть воздуха, перегреться и сгореть — именно такого исхода дел я и боялся.. Я выделил две причины, из-за которых может не работать бензонасос на Ланосе, искать проблему лучше по мере возрастания сложности.
Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.
Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег.
И вот мой совет — не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает!
Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.
Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы.
После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86.
Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.
Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать.
Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи.
Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.
Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?
Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»
Ремонт и обслуживание бензонасоса автомобиля ГАЗель с 405 двигателем
Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.
ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.
Расположение топливного насоса
Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:
- топливный насос;
- фильтр первичной очистки топлива;
- датчик уровня топлива.
Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.
Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его
Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
Search
Почему инъекция Газель 405 не начинается? Основные причины
К сожалению, трудности с автомобилями разные не запускайте инжектор Газель 405
по какой-то причине в большинстве случаев. Водители начинают чесать голову, но время от времени невозможно найти решение проблемы.
На данный момент еще несколько возможных поломок будут рассмотрены вовремя что за машина не отпускай
Когда это происходит, первое, на что обращает внимание наш клиент. это провода, свечи, давление рампы и сопла
В большинстве случаев инжектор Газель 405 не запускается специально через свечи зажигания, поэтому просто меняйте их. К сожалению, задачи кажутся более серьезными, чем свечи.
Некоторые, когда Газель 405 не запускается, сразу же меняют датчик температуры для охлаждения воды. Дело в том, что двигатель может перегреваться именно из-за этого вы не хотите заводиться.
Попробуйте заменить датчик, и охлаждение вернется к норме. В любом случае, самый безопасный вариант. взять его в автосервис. Там настоящие профессионалы быстро справятся с поломками и скажут, что машины было не так много. Вы будете знать в будущем, что именно будет отремонтировано.
Общие причины
Не запускайте инжектор Газель 405 по любой причине. Вам понравятся сотни, и сохранить нелегко, так как деталей бесконечно много. Однако в большинстве случаев они ломаются насадки и свечи
. Если последние можно купить в любом магазине автозапчастей, и даже неопытный водитель может заменить их, то у первого могут возникнуть проблемы.
Проблемы с ОМУ 405 Евро 3
Ищем причину неисправности двигателя ЗМЗ 405 евро 3
, Мы чистим дроссельную заслонку, устраняя при этом мелкие проблемы.
Расти Газель. Устранение неисправностей (ZMZ 405 E3) путем устранения неисправностей.
Ищу некоторых, запускает
отлично, это займет секунды3 -5 при 2500-3000 об / мин ибудки на горячем. Теперь по порядку!
Дело в том, что в «Газели 405» очень сложно определить ситуацию сопли сломались
Автосервис в помощь
Если вы решили обратиться в сервисный центр, сначала выполните диагностику двигателя. Маленькие опытные водители понимают причину поломки. В то же время газель 405 может не запускаться по разным причинам, и некоторые из них решаются локально.
Когда вы наконец доставите свой автомобиль в автосалон, по крайней мере, проконсультируйтесь со своими сотрудниками, скорее всего, они скажут вам, в чем проблема.
Очень важно знать абсолютно все о своей машине
, чтобы защитить себя на дороге и сделать дополнительную работу. Рано или поздно любая деталь может сломаться, но будет лучше, если вы к этому готовы.
Особые случаи
Помимо всего вышеперечисленного, с Газелью 405. есть и другие приключения. Многие водители не замечают, как прыгает цепь на двигателе. Соответственно, двигатель отказывается оживать, пока цепь не будет на месте.
Ваша задача просто откройте крышку капота и проверить это хорошая цепочка
, если нет, поставьте его на место. Эта процедура займет в лучшем случае 10 минут, но вы можете завести машину. Остальные не запускают инжектор Газель 405 из-за других проблем.
Трудно ответить на этот вопрос, поэтому мы только что перечислили некоторые из наиболее распространенных вариантов отказов для вас. Вы можете получить точный ответ только после тщательного диагноза. Именно на этом этапе вы можете узнать причину, по которой машина отказывается запускаться. Так что не переживайте и лучше обратиться в автосервис.
Источник
Post Views: 9

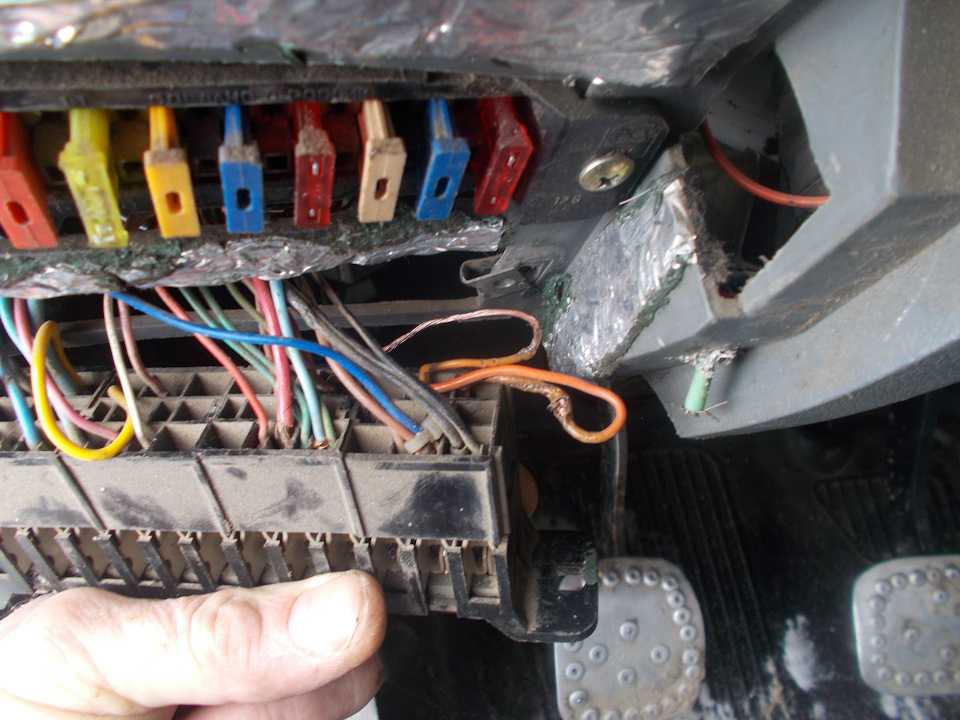

Блок предохранителей
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
Таблица 7.1. Цепи, защищаемые
плавкими предохранителями
| № предохранителя | Приборы защищаемой цепи | Сила тока, А |
| Левый блок | ||
| 1 | Резерв | 25 |
| 2 | Правая фара (дальний свет) | 15 |
| 3 | Левая фара (дальний свет), контрольная лампа включения дальнего света фар |
15 |
| 4 | Правая фара (ближний свет), электрокорректор | 10 |
| 5 | Левая фара (ближний свет) | 10 |
| 6 | Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол |
10 |
| 7 | Резерв | 20 |
| 8 | Прикуриватель, звуковые сигналы, реле звуковых сигналов | 20 |
| 9 | Задние противотуманные фонари | 15 |
| 10 | Радиоприемник | 10 |
| 11 | Блок системы управления двигателем | 5 |
| 12 | Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа | 15 |
| 13 | Стеклоочиститель, реле омывателей фар | 10 |
| Правый блок | ||
| 1 | Передние противотуманные фары, задние противотуманные фонари | 25 |
| 2 | Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель |
15 |
| 3 | Фонари заднего хода, приборы, датчик спидометра | 15 |
| 4 | Лампа стоп-сигнала, розетка переносной лампы | 10 |
| 5 | Контрольная лампа аварийной сигнализации | 10 |
| 6 | Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней |
10 |
| 7 | Обогрев заднего стекла, плафоны, фара-искатель | 20 |
| 8 | Резерв | 20 |
| 9 | Электрический бензонасос (двигатель ЗМЗ-4062) | 15 |
| 10 | Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) |
10 |
| 11 | Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота |
5 |
| 12 | Обогрев сидений | 15 |
| 13 | Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
10 |
Таблица 7.2. Цвет корпуса
предохранителей
Сильно шумит бензонасос устранение неисправности
В большинстве случаев повышение уровня шума происходит по причине растущей нагрузки на бензонасос, которому становится сложнее прокачивать необходимое количество топлива. Реже отмечается перегрев или выход из строя самого насоса.
На начальном этапе следует понимать, что если бензонасос издает звук (хотя отличающийся от нормального), значит питание подается на устройство и сам насос реагирует на подачу электричества. На основании этого проблему удается локализовать быстрее. Перед диагностикой рекомендуется заменить топливный фильтр, чтобы исключить вероятность снижение пропускной способности на данном участке.
Начинать проверку насоса для подачи топлива необходимо с того, что понадобится замерить давление горючего в топливной рампе манометром. Усредненным показателем считается давление в 3 атмосферы. Данный способ позволяет точно оценить производительность топливного насоса.
Существует также простое решение, которое позволяет быстро проверить состояние устройства. Способ заключается в том, что снимается шланг обратки и вставляется в отдельную емкость, подходящую для заливания бензина. Далее необходимо засечь, сколько топлива сливается обратно в бак. Нормой для многих бензонасосов является минимальный показатель на отметке от 1.5 литра в минуту и больше. Минусом таких замеров можно считать весьма приблизительные показания, которые не позволяют получить точных данных.
Если проверка показала, что насос не выдает нужного давления или постоянно работает для его поддержания, тогда нужно поменять или почистить сеточку бензонасоса. Для этого понадобится снять топливный насос, который обычно находится в задней части автомобиля под сиденьем
Обратите внимание, что на автомобилях, которые длительное время находятся в эксплуатации, параллельно с заменой сетки требуется мыть сам бензобак. Дело в том, что грязь и отложения быстро выведут новый фильтр из строя. После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки
В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять
После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки. В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять.
Проверка исправности бензонасоса на инжекторе
Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.
Этап 1. Проверка предохранителя
Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.
Этап 2. Проверка реле
Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.
Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!
Этап 3. Проверка подачи питания на БН
Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.
Этап 4. Проверка электродвигателя бензонасоса
Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.
При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.
Этап 5. Проверка фильтра грубой очистки
Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.
Этап 6. Проверка обратного клапана
Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.
1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
