Короткоходная кулиса ваз-2114 своими руками: особенности, установка

Установка

Лучше приобрести новую ручку переключения скоростей от Калины, хотя некоторые автолюбители предпочитают «родной» элемент от ВАЗ-2114. Замена кулисы на новую происходит так:

В салоне автомобиля снимается платформа, перекрывающая доступ к коробке передач и трансмиссии. Платформа закреплена на 5 болтов, которые нужно открутить.
Далее ослабляется хомут, прижимающий кардан и кулису.
С шарнира коробки передач снимается пыльник, и удаляется крепление.
Следующий шаг установки зависит то того, какая была выбрана кулиса – стандартная, от ВАЗ-2114 или же от Калины. При установке кулисы от ВАЗ-2114 деталь может не поместиться в посадочное место, так что придется решать проблему помощью болгарки.
Размер кардана необходимо определять по штатной детали. После корректировки нужно проверить отсутствие биению об кузов. Если все в норме, можно затягивать хомут.
Далее предстоит регулировка новой детали. Нужно переключить передачу на заднюю скорость, установив рычаг в положение R. Рычаг лучше всего установить ближе к водительскому сидению. После замены можно испытать новую кулису на дороге.

Установка короткоходной кулисы на ваз 2114 и на классику

Автомобиль скомпонован очень плотно, и свободное место найти в подкапотном пространстве крайне затруднительно. Поэтому детали управления какими-либо узлами порой располагаются на значительном удалении от самого механизма. Все сказанное в полной мере относится к КПП, в которой саму коробку и рычаг переключения передач (РПП) связывает специальная деталь, называемая кулиса. Одним из недостатков ВАЗ, как на переднеприводных 2110, 2112, 2115, 2114, так и на классике, является неудобство смены передач. Этот недостаток устраняет короткоходная кулиса.

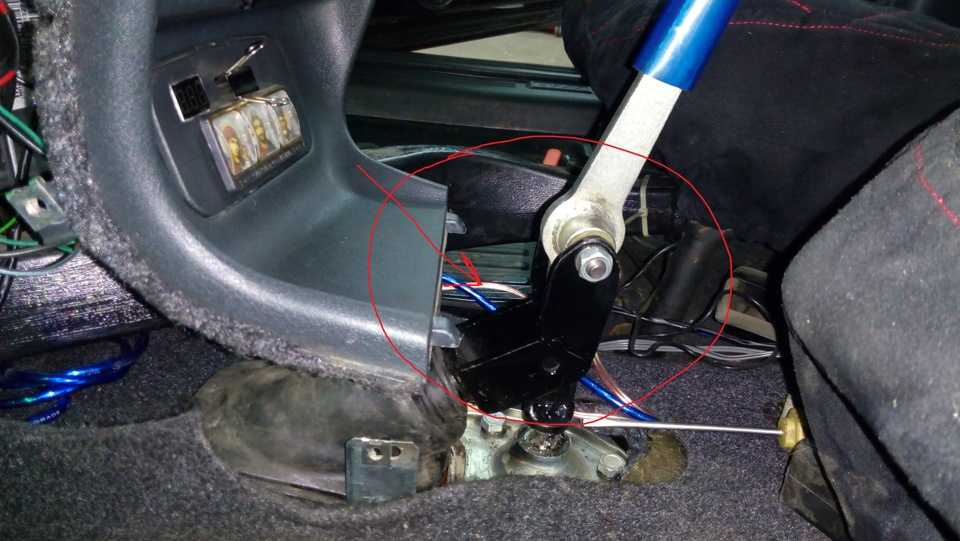

На фото показано, как это выглядит на автомобиле.

Что такое короткоходная кулиса КПП

Здесь надо пояснить, в чем заключается неудобство. Чаще всего оно затрагивает владельцев ВАЗ с механической КПП – не только старых моделей 2107, 2106, 2108, 2109, но и более современных 2110, 2112, 2115, 2114. А заключается оно в слишком большом времени, затрачиваемом на переключение передач, и необходимости повышенного усилия для их фиксации. Причиной этого является неоптимальная форма кулисы, из-за чего и возникают подобные неудобства.

Первыми с ними столкнулись автогонщики, у них от времени переключения передач зависит многое, и его стараются минимизировать. Вот ими и была впервые использована короткоходная кулиса (КК), позволяющая обойти этот недостаток. А потом подобное новшество перешло и на обычные машины. Для лучшего понимания предмета обсуждения, на фото показана подобная деталь для переключения КПП автомобиля ВАЗ 2108.

Плюсы и минусы короткоходной кулисы

Прежде чем рассматривать, как сделать короткоходную кулису своими руками, давайте подведем некоторый итог ранее сказанному и определимся, какие плюсы и минусы это дает. Чаще всего подобная замена проводится на любых автомобилях ВАЗ (например, 2110, 2112, 2115, 2114 и 2107, 2106, 2108, 2109), положительным эффектом считается:

уменьшение ходов (расстояний на перемещение РПП) при переключении КПП;
более четкая фиксация передач (за счет увеличения усилия их включения);
исключение люфта и дребезга РПП.

Однако не все так хорошо, некоторые специалисты считают, что установка короткоходной кулисы вызывает отказ синхронизаторов за счет повышенного усилия при переключении.

Короткоходная кулиса своими руками

Подобное устройство может быть установлено на любой автомобиль ВАЗ (как на классику, так и на переднеприводный) своими руками, ниже приведены примеры, как это реализуется.

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

кусок трубы диаметром пятнадцать миллиметров;
гайка от классической шаровой;
РПП от 2108;
ремкомплект кулисы 2108 (ось и две втулки);
карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

От РПП отрезается шарик снизу;
Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
Приваривается гайка к трубе снизу;
Размещается шаровая в удобном месте;
Крепится карданчик к рычажку КПП.

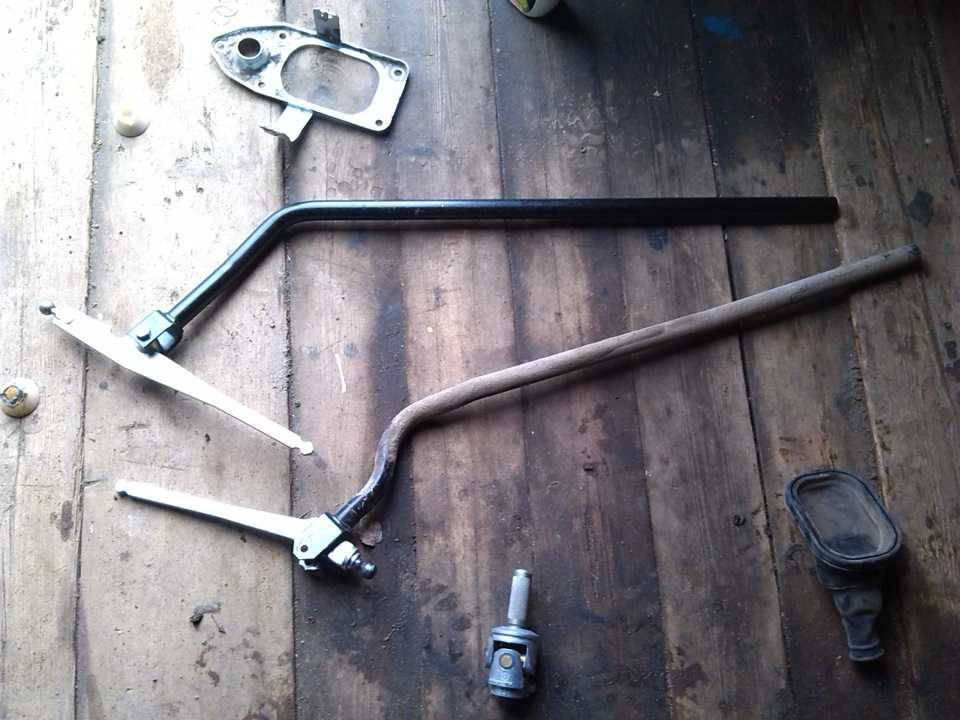

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

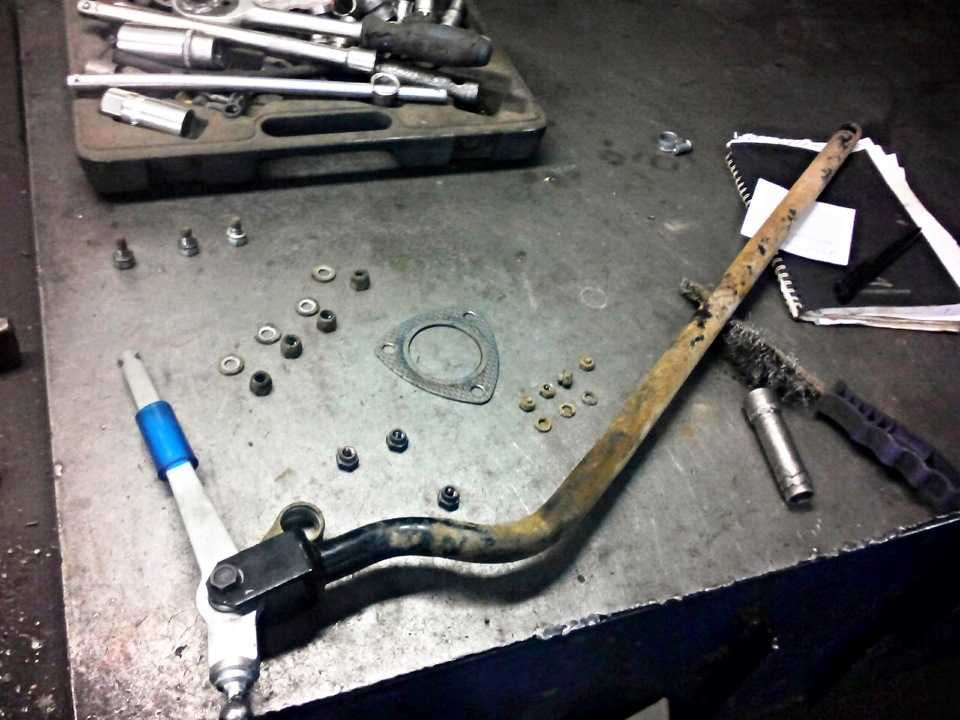

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная.

ZnanieAvto.ru

Демонтаж рычага КПП

Перед тем как приступить к демонтажу ручки, необходимо внимательно осмотреть всё пространство рядом с ней и понять как она разбирается. Ничего сложного в этом нет, главное точно следовать нашей инструкции:

При наличии дополнительных подлокотников и иные элементом установленных самостоятельно, демонтируем их, чтобы не повредить в процессе работ.
Аккуратно демонтируем кожух (пластиковый или кожаный – прим.), чтобы не порвать, или не сломать его.
Демонтаж следует проводить аккуратно, чтобы ничего не сломать.
Теперь, когда всё внутреннее убранство видно, переходим непосредственно к кулисе. Для этого воспользовавшись ключом на «13», откручиваем гайку, фиксирующую рычаг.
Если рычаг не поддаётся, можно обработать поверхность WD-40.
После этого можно демонтировать рычаг с той самой втулкой, и проводить работы по устранению дребезжания и вибрации.
Старая втулка отмечена красным маркером.

Процесс устранения вибрации

После того как втулка с рычагом оказались у вас в руках, внимательно осмотрите её визуально на наличие видимых повреждений, следов выработки. Потому как при их наличии, возможно, придётся покупать такой же запасной элемент, для того чтобы чуть позже не пришлось выполнять работы по её демонтажу, ремонту и регулировке.

Новая втулка выглядит намного лучше

Порядок ремонтных работ с втулкой

В первую очередь демонтируем пластиковую накладку на втулке таким образом, чтобы высвободить её металлическое основание.
Разобранная втулка рычага коробки передач
Осматриваем её на наличие следов трения, что будет говорить о несоответствии её размеров (когда втулка длиннее на несколько миллиметров, как правило 2-3 мм. – прим.).
Мы сходили в магазин и замерили новую втулку там, и сравнили с нашей!
Если вышеназванные факты подтвердятся, то эту причину можно исправить, просто сточив лишнее в ручную при помощи напильника.
Далее, переходим к ремонту непосредственно рычага, и если на его корпусе есть какие-либо повреждения, трения и прочее, просто обматываем этот участок обычной изолентой, для того, чтобы плотнее зафиксировать её на месте и обеспечить ей наиболее плотное соприкосновение.

Замена сальника первичного вала

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
Стрелками, на правом левая стрелка, на левом правая.
Цветом. Левый – красный. Правый – черный.

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

Замена сальника штока выбора передач

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся.

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Замена сальников КПП привода видео

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте далее:

Короткоходная кулиса ВАЗ 2114: замена и установка

Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач.

Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной.

Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет. Разбор можно выполнить по схеме из этой статьи

Разбор можно выполнить по схеме из этой статьи.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях.

В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин.

АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля.

Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам.

Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109.

Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно.

Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
Снизу машину следует ослабить хомут, прижимающий кардан и кулису; Откручиваем 5 болтов держащих платформу кулисы
С шарнира КПП нужно снять пыльник и удалить крепление;
Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

РПП от ВАЗ 2114.
Ось и втулки от 2114 (входят в ремкоплект КПП).
Трубка с диаметром 15 миллиметров.
Гайка шаровая.
Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

13 октября 2016

Установка короткоходного карданчика

Первым делом необходимо приобрести сам карданчик. Лучшим выбором будет деталь от Приоры или Калины. Обычно он входит в ремкомплект с пыльником, так штатный пыльник от ВАЗ 2110 здесь не подойдет.

Необходимые инструменты:

Молоток.
Отвертка.
Ключи на «10» и «13» (2шт).

Выполняется работа только при наличии эстакады, смотровой ямы или подъёмника. Также рекомендуется позвать помощника на помощь, так как в конце процесса самостоятельно отрегулировать положение рычага КПП будет проблематично.

Место крепления карданчика. Здесь его нужно открутить 13-ым ключом.

Работа проходит по следующей схеме:

Вооружившись двумя 13-ми ключами, нам необходимо распустить хомут на тяге привода, а затем стянуть его со штока.
Следующим шагом будет демонтаж пыльника. Далее 10-ым ключом откручиваем болт, который является фиксатором на штатном кардане. Теперь можно аккуратными ударами молотка снять карданчик.

Важно: необходимо проверить состояние сальника. Если это первое вмешательство в устройство коробки передач, то он скорее всего находится в изношенном состоянии, поэтому пыльник рекомендуется поменять

Установку карданчика от Приоры выполняем в обратной последовательности: надеваем пыльник и сажаем новенький карданчик, надежно затягиваем фиксирующий болт, а затем натягиваем пыльник. Осталось одеть тягу привод на карданный шток, но при этом хомут затягиваться не должен.
Теперь помощник садится за руль и ставит рычаг КПП в оптимальное положение. В это время затягивается хомут. Готово, замена завершена, осталось протестировать переключение.

Доработка и короткоходная кулиса на ВАЗ 2110

Следует отметить, что многие автолюбители даже на новых ВАЗ 2110 по ряду причин дорабатывали кулису. С одной стороны, это позволяет сделать механизм более долговечным, а с другой облегчить переключение передач и упростить эксплуатацию.

Получить желаемый результат можно путем попыток доработки штатной кулисы, однако зачастую это сложно и не всегда оправдано. Проще и дешевле сразу заменить заводской механизм, при этом замена кулисы не является дорогой процедурой.

Если точнее, речь идет о короткоходной кулисе. Так вот, в этом случае нужно рационально подходить к данному вопросу

Важно понимать, что короткоходная кулиса представляет собой решение, выполненное в кустарных условиях или на мини-заводах

При этом не всегда от того, сколько стоит кулиса данного типа, будет зависеть ее качество. Бывает, что произведенные в мелком, но промышленном масштабе более дорогие изделия по качеству оказываются хуже, чем сделанные в индивидуальном порядке на заказ.

Так или иначе, грамотно подобранная и качественно установленная короткоходная кулиса позволяет получить необходимую четкость при переключениях. Это повышает комфорт при эксплуатации автомобиля, а также несколько увеличивает ресурс КПП, так как более четкие включения означают слаженную работу всех механизмов.

Для замены кулисы не обязательно снимать весь механизм. Основная задача — разобрать шаровую опору с внешней стороны (разжать стальное кольцо опоры, развести пластиковые лапки и достать шар). Затем следует отсоединить тягу от опоры, после чего при помощи сварки приварить к тяге отрезок трубы и кусок листового металла.

Также нужно будет приподнять вверх шарнир с крючком. Это позволит избежать сбоев и нечетких переключений передач. Если все выполнено правильно, короткоходная кулиса потребует большего усилия при включении, но плавность и четкость включения передач будут заметно улучшены.

Признаки неисправности кулисы

Чаще всего проблемы с кулисой устраняются методом регулировки или замены ремкомплекта, реже требуется замена узла.

В большинстве моделей автомобилей кулиса коробки передач является довольно надежным узлом, способным без проблем прослужить до 100 тысяч километров пробега без ремонта. Исключением являются автомобили, которые изначально не отличаются высоким качеством сборки – с ними бывает всякое. Износ кулисы можно определить по появлению таких признаков, как:

увеличение люфта рычага переключения передач;
проблемы с переключением передач;
невозможность регулировки механизма.

Если передачи начали включаться чрезмерно туго, или включается не та передача, которая должна включиться, в первую очередь нужно попытаться отрегулировать привод, если он визуально пребывает в нормальном рабочем состоянии. Если сочленения шарниров работают с большим люфтом, кулису придется менять.

Итак, из всего выше изложенного, можно сделать вывод что кулиса переключения передач, она же тяга привода управления коробки передач достаточно простой механизм, но для комфортного управления автомобилем тоже требует ухода.

Еще больше полезных советов в удобном формате

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Комплект

Определить неисправность достаточно легко:

Передачи переключаются с проблемами, невнятно;
Коробка передач расшатана.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Выводы (видео)

Если вы не уверены в своих силах, можно посмотреть видео, на показан весь процесс замены в подробностях. Самостоятельный ремонт даст гарантию, что всё будет сделано качественно, так как контролировать процесс будет сам владелец ВАЗ-2110.
