Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками

Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

закрепляем шланг с манометром на штуцере

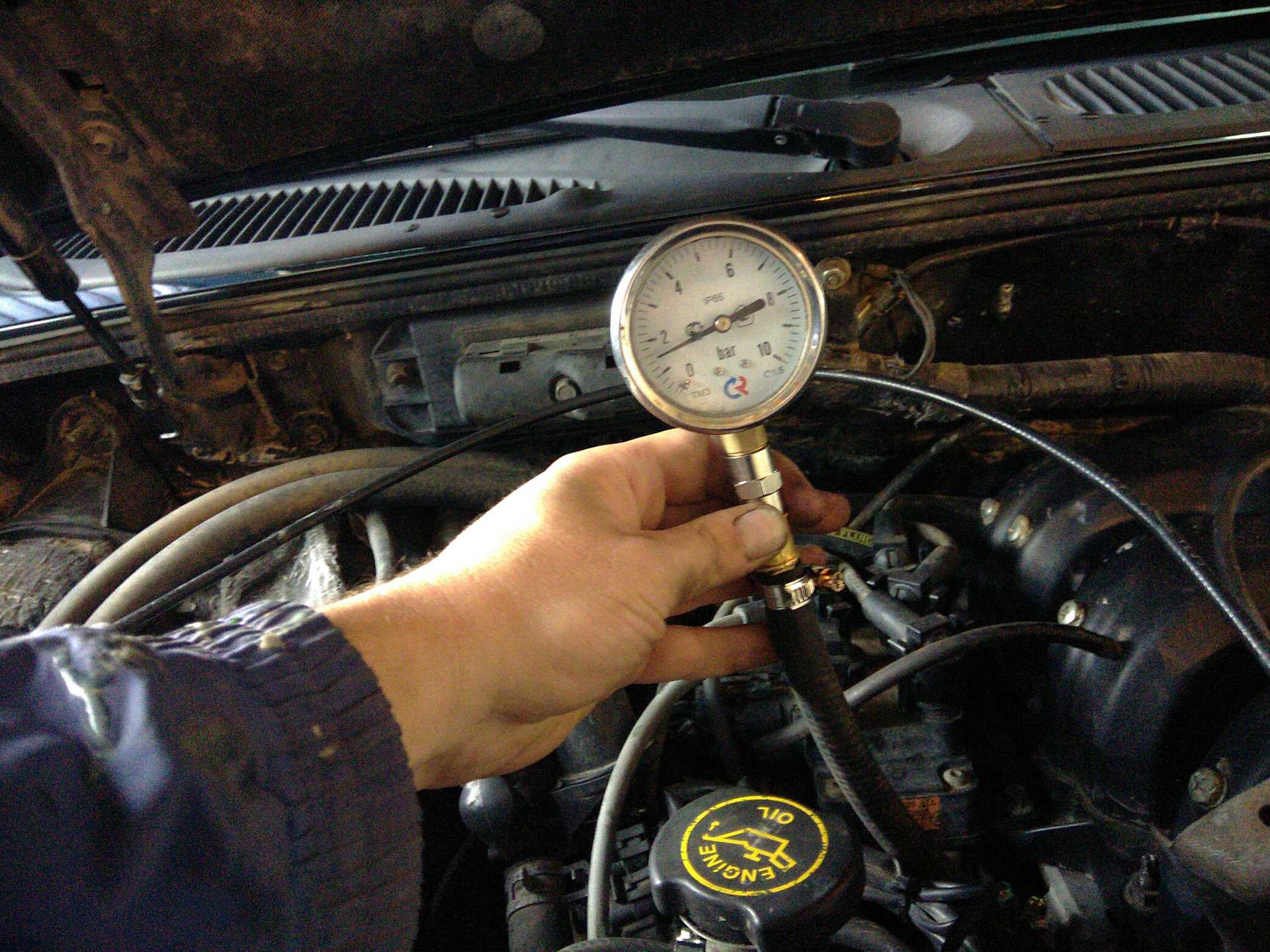

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

Проверка давления в топливной рампе своими руками

Измерять давление в рампе очень просто, принцип проведения измерений практически такой же, как и при проверке давления в шинах. Для этого необходимо:

Манометр с предельными отметками в 8-10 атмосфер, можно и в 6, поскольку прибор имеет небольшие погрешности.
Обыкновенный кусок шланги с диаметром около 8-9 мм.
Пакля.
Пару хомутов.

С этих материалов можно создать собственный вычислительный прибор или же купить его в магазине.

Прежде чем провести замеры следует:

Внимательно проверьте топливную систему на наличие течей и натянутость всех хомутов.
Отключите зажигание в автомобиле, и отоприте капот.
Отыщите рампу форсунок.
Устраните пробку штуцера давления.
Отвертите ниппель, используя золотник. Будьте осторожны, поскольку могут быть брызги из-за остаточного давления, возьмите себе тряпку и миску.
Прикрепите шланг манометра к штуцеру и хорошо зафиксируйте его хомутом.
Присоедините к иной стороне шланги приобретенный манометр.
Проведите замеры давления. Для этого зафиксируйте показатели при разных режимах работы мотора:

В момент включения зажигания показатель должен быть свыше 3 атмосфер;
При холостом ходе мотора отметка должна находиться в пределе 2,4–2,5 атмосфер;
Со снятой трубкой шланга с регулятора топливного давления прибор измерения должен показывать примерно 3,2–3,3 атмосфер;
В момент передавливания сливной трубки шланга, при условии корректной работы рампы, стрелка манометр должна показывать 7–8 атмосфер;
Во время ножатия на педаль газа стрелка должна достичь отметки в 3 атмосферы и опуститься до 2,5.

Совет! Прежде чем тестировать транспортное средства в разных режимах проверьте топливную на наличие пробоин, в ином случае все сделанные замеры будут не корректными и искаженными.

Проанализируйте все полученные в ходе измерений данные. Выключите зажигание, и проверьте показатель манометра. Если с рампой все в порядке, то стрелка не опуститься ниже отметки в 0,7 атмосфер. Когда она опустилась к 0, то или регулятор давление неисправен и необходимо будет полностью его снять либо же провести замену РДТ, или вышел из строя обратный клапан в моторчике бензонасоса.

Повысьте количество оборотов в моторе до 2900–3000, если в этот момент показатель манометра начнет снижаться, то проблема в работе бензонасоса. А если давление создается на протяжении длительного периода, то, скорее всего, забился топливный фильтр либо засорилась сеточка для грубой прочистки.

В случае, когда все проведенные измерения не подтвердились, необходимо будет провести более глубокую проверку на станции техобслуживания.

Совет! Прежде чем приступить к проверке давления ознакомьтесь с инструкцией, обзаведитесь необходимыми устройствами и инструментами и самое важное просмотрите, какие параметры характерны при нормальной работе устройства

Устройство

Регулятор может быть механическим или электронным. Во втором случае это классическая система регулирования с датчиком давления и обратной связью. Но простой механический не менее надёжен, при этом дешевле.

Установленный на рампе регулятор состоит из:

двух полостей, в одной находится топливо, в другой – воздушное разрежение из впускного коллектора;
эластичной диафрагмы, разделяющей полости;
подпружиненного регулирующего клапана, соединённого с диафрагмой;
корпуса со штуцерами обратки и вакуумного шланга от впускного коллектора.

Иногда в составе РДТ имеется сетчатый фильтр грубой очистки проходящего бензина. Весь регулятор установлен на рампе и сообщается с её внутренней полостью.

Проверка давления топлива и бензонасоса

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
2 — 4 хомута для закрепления шлангов
отвертку и плоскогубцы
колпачок для скручивания ниппелей в автомобильных шинах
емкость, желательно широкую, для сбора топлива при его стравливании в ТР
ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
Прочно затянуть хомут на штуцере, не допуская подтеканий.
С помощью бензонасоса подкачать топливо в ТР.
Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Замер давления топлива своими руками

Замер давления топлива является первым этапом диагностики, если на Вашем авто наблюдаются следующие симптомы:

провалы при трогании с места
провалы при резком нажатии на педаль акселератора
глохнет при резком нажатии на педаль акселератора
нестабильная работа прогретого двигателя
“светлые” свечи зажигания, указывающие на переобеднённую смесь

Замер давления топлива мы будем осуществлять при помощи самодельного и простого устройства, которое называется – “Сделай сам”

Для его изготовления нам понадобится следующее:

топливный шланг – 50 грн/м. Не топливный применять не стоит, так как он может не выдержать давления 4 бара и может оказаться не бензостойким.
хомуты 10-16 в количестве четырёх штук – 16 грн. за все
быстросъёмный двойной топливный штуцер от ВАЗ 2110 – 30 грн.
отрезанный штуцер от старого топливного фильтра инжекторных автомобилей – бесплатно
манометр – 60 грн. Желательно приобрести со шкалой измерения до 6 бар. Учитывая, что давление в наших авто составляет 4 бара, то на таком манометре можно получить более точные показания.
переходник с манометра на шланг со штуцером – 15 грн. Он необходим для подключения топливного шланга к манометру. Это добро можно приобрести в любом сантехническом магазине.
лента Фум – 10 грн. Она необходима для герметизации соединения манометр – переходник

Вот это всё, что нам необходимо

Вот манометр со шкалой до 6 бар

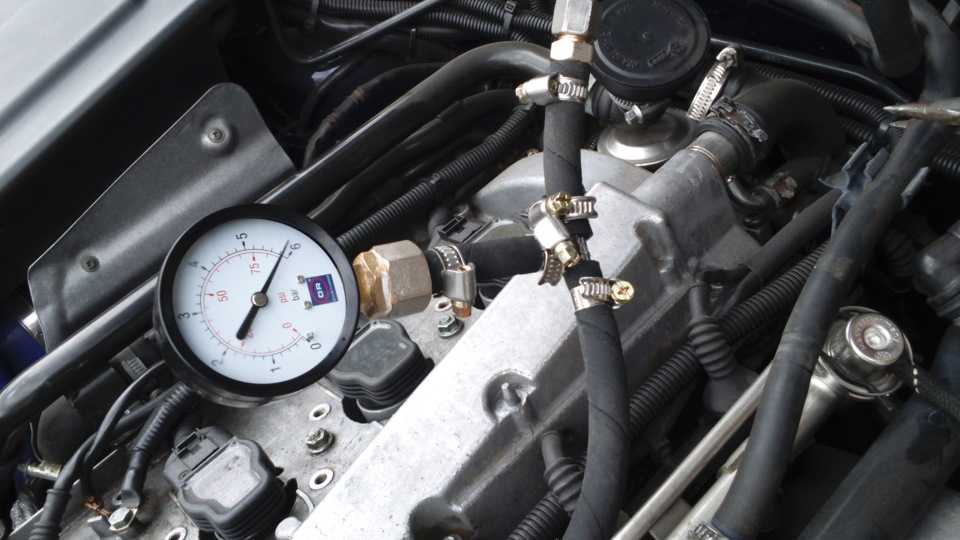

А вот вся конструкция в сборе. Думаю, на фото видно, что к чему подключать. К прямому выводу быстросъёмного штуцера подключаем шланг от отрезанного штуцера топливного фильтра, а к боковому выводу подключаем шланг от манометра. Дело не хитрое и собирается довольно быстро

Следующим этапом нам необходимо сбросить давление в топливной магистрали. Для этого из блока предохранителей в моторном отсеке необходимо извлечь предохранитель топливного насоса

Теперь идём в салон и запускаем двигатель. Ждём пока он не остановится от нехватки топлива. Для гарантии ещё разок прокручиваем двигатель стартером и убеждаемся, что он уже не запускается. Значит давление топлива сбросилось.

Нажимаем на фиксатор и отключаем топливную магистраль от рампы. Если двигатель горячий, то под место разъединения имеет смысл положить мокрую ветошь

Осталось дело за малым. Подключаем наше устройство. Для этого быстросъёмный штуцер одеваем на рампу до щелчка, а другой конец вставляем в шланг топливной магистрали тоже до щелчка. Всё, устройство подключено

Теперь вставляем обратно предохранитель топливного насоса и включаем зажигание. Возможно придётся включать зажигание несколько раз, чтобы насос заполнил магистраль и накачал давление. Осматриваем места соединений на герметичность и, если всё нормально, тогда запускаем двигатель.

Давление должно быть строго 4 бара и не изменяться при резких нажатиях на педаль газа

Попробуйте тронуться с места – давление должно быть неизменным.

После остановки двигателя давление не должно сразу понижаться. У меня оно падает довольно долго. Если у Вас не так, значит имеются проблемы с обратным клапаном в насосе или в регуляторе давления.

Бывают случаи, когда неисправность имеет плавающий характер и при замерах её поймать не удаётся. Тогда советую снять задний диван в салоне и подключить наше устройство к штуцеру обратного слива на топливном модуле

Получится примерно так

1 – шланг к манометру

2 – топливная магистраль

Подключение в салоне позволит поездить некоторое время с манометром, чтобы “поймать” проблему и проконтролировать давление в этот момент.

Вот, в принципе, и все главные нюансы этого не сложного, но очень полезного мероприятия, под названием – замер давления топлива.

Предлагаю посмотреть видео на эту тему

Всем Мира и ровных дорог

По теме:

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Признаки проблем

Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.

В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.

Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.

Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги . В составе изопропиловый спирт.
При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.
Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.

Это интересно: Сколько сезонов можно проездить на одном комплекте шин — срок годности резины авто

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Автомобиль плохо набирает обороты

Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.

Как проверить и отрегулировать давление топливного насоса приора

Нормальное давление топливного насоса Приора необходимо для осуществления процесса подачи горючей смеси в карбюратор и его нормального распыления через жиклеры. Малейшее нарушение в работе данной системы приводит к тому, что в камеру сгорания подается либо чрезмерно насыщенная, либо обедненная смесь, из-за чего двигатель работает ненормально. Как проверить давление топливного насоса, и что следует предпринимать, если оно отклонено от нормы?

Проверка давления топливного насоса

Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.

При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.

Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.

Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:

снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
далее необходимо включить зажигание и выровнять давление;
рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).

Что будет при отклонении давления от нормы

Если давление в топливном насосе будет слишком большим, то в карбюратор будет подаваться слишком большое количество топлива.

Воздух через фильтр будет с ним смешиваться и сгорать в цилиндре. Но если горючего много, а кислорода недостаточно — смесь будет прогорать не полностью. Из выхлопной трубы при этом выходит черный дым, а из ее конца капает топливо (с примесью сажи может даже быть).

Если давление в системе очень низкое, то смесь будет обедненная. Кислорода слишком много. Мощность мотора при этом кардинально снижается, на холостых оборотах двигатель попросту глохнет, а подсос, естественно, не поможет, так как он лишь регулирует работу дроссельной заслонки в карбюраторе.

Интересно то, что бортовой компьютер не сообщит о поломке топливного насоса — это действительно огромная ошибка инженеров компании ВАЗ. В Приора считать показатели можно только при подключении компьютера к блоку ЭВС, однако это далеко не каждый сможет сделать. Да и показатели могут быть не правдивыми, если сам бортовой компьютер поврежден. Вот поэтому проверка манометром на рампе — лучший вариант проверки давления.
