Установка акпп на волгу! акпп волга

Установка АКПП на Волгу!

Итак, решил я как-то заняться установкой АКПП на Волгу (с 406-м инжекторным мотором)! Долго искал, кому поставить и в один прекрасный день нашел человека, которому это было интересно.Цель данного проекта перейти на АКПП, но не переделывать мотор, т.е., чтобы всегда была возможность снять АКПП (для продажи, например)!Установка АКПП производилась на ГАЗ-2410 и, соответственно, сопровождалось установкой самого 406-го мотора ЗМЗ!Началось все с покупки на разборке АКПП от Вольво 740/760/940 фирмы Aisin 03-71L в сборе с бубликом, кулисой переключения передач, карданом, стартером и маховиком.

Автоматическая трансмиссия

На Volga Siber устанавливается автоматическая трансмиссия марки A604 (40ТЕ), на американские машины такая трансмиссия ставится с 1989 года. «Автоматом» также оснащались многие известные марки автомашин производства USA:

Так выглядит автоматическая трансмиссия A604

Марки машин можно перечислять и еще, список получается довольно большой. АКПП А604 в свое время считалась трансмиссией нового поколения – в ней впервые было использовано адаптивное управление. Электронное управление коробкой подстраивалось под стиль вождения автомобилем, и режим переключения происходил в зависимости от динамики езды.

Обслуживание и ремонт коробки передач A604

Получалось управление Tiptronic, где коробка передач могла работать в двух режимах – в полном автоматическом и в режиме ручного управления. Для переключения передач в АКПП используется 5 фрикционов, скорости в КПП переключаются плавно, без рывков. Автоматическая КПП оснащается радиатором охлаждения масла.

Электронная система управления трансмиссией исключает наличие каких-либо механических регулировок – и они не нужны в течение всего срока эксплуатации автомобиля.

Устройство АКПП

Устройством, передающим движение от двигателя Siber к колесным дискам, является гидромуфта (гидротрансформатор). Она монтируется на тонком пластинчатом маховике. Механическая часть самой коробки передач состоит из следующих элементов:

Управляется АКПП электронным блоком Transmission Control Module. Слежение за процессом движения происходит в режиме реального времени – контролируются входные сигналы от датчиков давления и сенсоров. Программа, имеющаяся в ТСМ, оптимизирует работу АКПП, подстраиваясь под режим вождения водителя. В случае неисправности электроника отключает блок соленоидов, переходя в аварийный режим.

Конструкция и устройство АКПП для Волги Сайбер

При этом включается только вторая скорость, и движение в аварийном режиме возможно только на 2-й передаче. Двигатель внутреннего сгорания при этом не должен развивать более 3 тыс. об/мин. В системе ТСМ есть функция самодиагностики в расширенном режиме, по ней можно с большой степенью вероятности определять характер и причину неполадок в коробке-автомате типа А604.

В автоматической КПП имеются следующие передаточные числа:

Ресурс автоматической трансмиссии, устанавливаемый заводом-изготовителем, равен 300 тыс. км, в реальности в среднем АКПП до капитального ремонта проезжает около 250 тыс. км.

Неисправности АКПП

В целом автоматическая трансмиссия на «Сайбере» обладает неплохим ресурсом, но необходимо вовремя производит замену масла и периодически проверять его уровень в АКПП.

Процесс снятия и ремонта коробки передач с Волги Сайбер

В систему необходимо заливать 5,5 литра масла Mopar ATF (типа Dexron III или VI) специально для автоматических коробок передач. Также при смене масла будет необходим фильтр АКПП, после смены рекомендуется произвести адаптацию коробки.

При полной аппаратной замене трансмиссионного масла потребуется в два раза больше – еще 5,5 литра уходит на прокачку. Масло рекомендуется менять через 30 тыс. км пробега или один раз в год. Если масло потемнело раньше времени, есть повод задуматься о ремонте коробки передач.

Замечены следующие самые типичные неисправности в АКПП:

Схема планетарного механизма

Не очень надежны у «Сайбера» гидротрансформаторы, коробка 40ТЕ очень требовательна к качеству трансмиссионного масла. При длительной пробуксовке «приваривается» шток дифференциала к сателлиту, это может вызвать повреждение картера АКПП. Нередко автовладельцы Volga Siber обнаруживают, что масло выплеснулось через масляный щуп или вышло через сапун. Причин такого явления может быть несколько:

Внутренняя схема устройства АКПП

Перегрев также может возникать из-за засорения охлаждающего радиатора АКПП, или основной электровентилятор охлаждения двигателя срабатывает не всегда и при более высоком нагреве. Эксплуатировать АКПП нельзя, если:

При таких неисправностях ездить на автомобиле категорически не рекомендуется, в том числе и буксировать неисправную технику.

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

1 – указатель поворота передний правый;

2 – фара головного света правая;

3 – лампы габаритного света передние;

4 – лампы головного света;

5 – противотуманная фара правая;

6 – электровентилятор системы охлаждения;

7 – датчик включения электровентилятора радиатора;

8 – противотуманная фара левая;

9 – фара головного света левая;

10 – указатель поворота передний левый;

11 – повторитель указателя поворота правый;

12 – свечи зажигания и наконечники с помехоподавительными резисторами;

13 – датчик-распределитель;

14 – электромагнитный клапан ЭПХХ;

15 – выключатель системы ЭПХХ;

16 – блок управления ЭПХХ;

17 – генератор;

18 – магнитола;

19 – повторитель указателя поворота левый;

20 – звуковые сигналы;

21 – выключатель зажигания;

22 – коммутатор системы зажигания;

23 – катушка зажигания;

24 – реле электровентилятора радиатора;

25 – регулятор напряжения;

26 – подкапотный фонарь;

27 – штепсельная розетка;

28 – выключатель звукового сигнала;

29 – реле звукового сигнала;

30 – комбинация приборов;

31 – контрольная лампа аварийного падения уровня тормозной жидкости;

32 – блок предохранителей в моторном отсеке;

33 – стартер;

34 – плафон освещения вещевого ящика;

35 – выключатель плафона вещевого ящика;

36 – электродвигатель антенны;

37 – спидометр;

38 – тахометр;

39 – контрольная лампа включения стояночного тормоза;

40 – контрольная лампа обогрева сидений;

41 – контрольная лампа левого поворота;

42 – контрольная лампа правого поворота;

43 – лампы освещения приборов;

44 – контрольная лампа неисправности генератора;

45 – указатель напряжения;

46 – контрольная лампа габаритного света;

47 – контрольная лампа дальнего света фар;

48 – аккумуляторная батарея;

49 – реле стартера;

50 – реле фар;

51 – блок предохранителей левый;

52 – переключатель антенны;

53 – реле противотуманных фар;

54 – выключатель противотуманных фар;

55 – выключатель заднего противотуманного света;

56 – контрольная лампа воздушной заслонки карбюратора;

57 – центральный переключатель света;

58 – блок предохранителей правый;

59 – контрольная лампа аварийной температуры охлаждающей жидкости;

60 – указатель температуры охлаждающей жидкости;

61 – указатель уровня топлива;

62 – контрольная лампа минимального резерва топлива в баке;

63 – контрольная лампа дублер;

64 – контрольная лампа аварийного давления масла;

65 – указатель давления масла;

66 – выключатель сигнала торможения;

67 – датчик спидометра;

68 – выключатель света заднего хода;

69 – реле обогрева заднего стекла;

70 – переключатель обогрева заднего стекла;

71 – датчик указателя температуры охлаждающей жидкости;

72 – электродвигатель стеклоочистителя;

73 – датчик контрольной лампы аварийной температуры;

74 – датчик контрольной лампы воздушной заслонки карбюратора;

75 – датчик аварийного падения уровня тормозной жидкости;

76 – переключатель стеклоочистителя;

77 – выключатель аварийной сигнализации;

78 – реле указателя поворота;

79 – электродвигатель вентилятора отопителя;

80 – выключатель сигнализатора стояночного тормоза;

81 – переключатель вентилятора отопителя;

82 – реле стеклоочистителя:

83 датчик указателя давления масла;

84 – датчик сигнализатора аварийного давления масла;

85 – датчик указателя уровня топлива;

86 – переключатель указателей поворота;

87 – прерыватель сигнализатора стояночного тормоза;

88 – добавочный резистор электродвигателя вентилятора отопителя;

89 – прикуриватель;

90 – электронасос стеклоомывателя;

91 – электрообогревные жиклеры стеклоомывателя;

92 – выключатель проверки контрольных ламп комбинации приборов;

93 – дверные выключатели плафона;

94 – плафон;

95 – элементы обогрева сиденья;

96 – выключатели обогрева сиденья;

97 – реле обогрева сидений;

98 – выключатель обогрева жиклеров стеклоомывателя;

99 – нагревательный элемент заднего стекла;

100 – фонарь багажника;

101 – лампы задних указателей поворота;

102 – задний фонарь правый;

103 – лампы сигнала торможения и заднего габаритного света;

104 – задние фонари в крышке багажника;

105 – лампы света заднего хода;

106 – лампы заднего противотуманного света;

107 – дополнительный сигнал торможения;

108 – фонари освещения регистрационного номера;

109 – задний фонарь левый; R1, R2, R3, и R4 – помехоподавительные резисторы.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

• Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
• Приемную трубу глушителя, она не подходит от ЗМЗ 402;
• Электронный блок управления системой зажигания;
• Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
• Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

Наиболее востребованные дизельные силовые установки

Кроме бензиновых установок на автомобиле использовались и моторы, работающие на дизельном топливе. Многие покупатели отдавали предпочтение именно им по той причине, что они потребляли меньше топлива. Особенностью работы дизелей является отсутствие свечей зажигания и высоковольтных проводов. Связано это со спецификой работы мотора, в котором сгорание топливной смеси происходит за счёт давления.

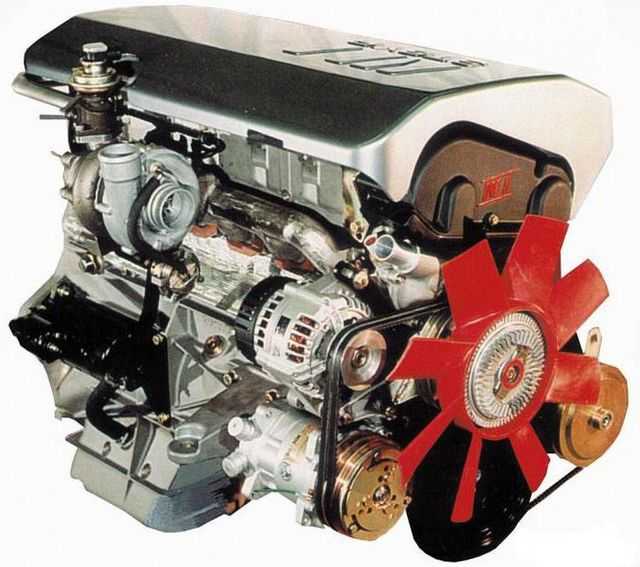

Силовая установка ГАЗ 560

Двигатель ГАЗ начал выпускаться в 1998 году, по лицензии австрийской компании Steyr. Силовая установка пользовалась большой популярностью, поскольку имела ряд преимуществ: хорошо переносила топливо низкого качества, запускалась при минусовых температурах, мотор ГАЗ был резвый и экономный с высоким коэффициентом полезного действия.

Характеристики силовой установки ГАЗ 560

• Расположение цилиндров/количество, шт. — в ряд/4;
• Турбинный наддув — да;
• Двигатель, объём, л — 2,1;
• Поршень, диаметр, мм — 85;
• Поршень, ход, мм — 94;
• Степень сжатия — 20,5;
• Обороты, максимуму — 4750;
• Топливо, расход, л./100км — 11,5.

Основные неисправности силовой установки ГАЗ 560

Основная особенность — двигатели ГАЗ имели моноблочную конструкцию. У такой компоновки было ряд преимуществ: отсутствие прокладки головки блока, соответственно не требовалось менять её при перегреве мотора; нет возможности охлаждающей жидкости попасть в масло; головка блока цилиндров монолитна, соответственно не надо следить за стягивающими болтами.

Силовая установка Cummins 2.8 ISF

В 2010 году на Газель начали устанавливать новый двигатель, американской фирмы Cummins. Силовой агрегат собирался в Китае, качество сборки было на высоком уровне, и мотор показал неплохие технические показатели

Характеристики силовой установки Cummins 2.8 ISF

• Расположение цилиндров/количество, шт. — в ряд/4;
• Турбинный наддув — да;
• Цилиндры, диаметр, мм — 94;
• Поршень, ход, мм — 100;
• Объём ДВС, л. — 2,78;
• Мощность, л.с. — 120;
• Масса, кг — 250.
• Расход топлива л/100 км — 12,0.

Основные неисправности силовой установки Cummins 2.8 ISF

При несвоевременной замене воздушных фильтров, преждевременно выходили из строя поршневые кольца. Причина этому была грязь, проходящая во внутренний отсек цилиндров через фильтр.

• Стук мотора. Причина: преждевременный износ шатунных вкладышей коленчатого вала. Деталь не выносила чрезмерных перегрузок, вследствие чего необходимо было ремонтировать ДВС.
• Мотор перегревается. Причина: выход из строя муфты вязкости, или же попадание грязи в щель между радиатором охлаждения и промежуточным охладителем воздуха.
• Стук двигателя. Причина: поломка турбокомпрессорной трубки слива масла, как следствие, утечка масла. Трубка ломается по причине вибрации.

Что касается вопроса, какое масло для газели лучше заливать? Производитель даёт чёткие рекомендации. Вязкость масла должна быть не менее 5W-40, 15W-40, менять его надо каждые 15000 км пробега. В холодное время предпочтение лучше отдать маслу 5W, в летнее 15W. При использовании топлива низкого качества менять масло надо чаще.

Схема автомобиля ГАЗ-2752 с двигателем ЗМЗ-4063

Схема электрооборудования автомобиля Соболь с двигателем ЗМЗ-4063

На автомобиле применено электрооборудование постоянного тока с номинальным напряжением 12 В

Электрооборудование автомобиля выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода

В свою очередь, роль «массы» выполняет кузов автомобиля. Большинство цепей включается выключателем зажигания.

Всегда включены (независимо от положения ключа в выключателе зажигания): контрольная лампа автомобильной противоугонной системы, блокировка замков дверей, сигнализация дальним светом фар, сигналы торможения, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал и подкапотная лампа.

Детали схемы: 1 – боковой указатель поворота; 2 – указатель поворота; 3 – фара; 4 – лампа переднего габаритного света; 5 – лампа фары; 6 – выключатель светильников задней части кабины (для автомобиля с двумя рядами сидений); 7 – подкапотная лампа; 8 – светильники задней части кабины (для автомобилей с двумя рядами сидений); 9 – плафон освещения передней части кабины; 10 – плафоны (плафон для ГАЗ-2752 с двумя рядами сидений) грузового салона фургона; 11 – реле стартера; 12 – центральный блок предохранителей; 13 – генератор; 14 – стартер; 15 – кнопка дистанционного выключателя аккумуляторной батареи; 16 – выключатель аккумуляторной батареи; 17 – реле-прерыватель сигнализатора стояночного тормоза; 18 – выключатель зажигания; 19 – выключатель сигнализатора стояночного тормоза; 20 – датчик сигнализатора аварийного падения уровня тормозной жидкости; 21 – сигнализатор неисправностей микропроцессорной системы зажигания; 22 – датчик указателя температуры охлаждающей жидкости; 23 – датчик сигнализатора перегрева охлаждающей жидкости; 24 – датчик указателя давления масла; 25 – датчик сигнализатора аварийного давления масла; 26 – выключатель ламп противотуманного света; 27 – центральный выключатель света; 28 – нижний блок предохранителей; 29 – исполнительные механизмы электрокорректора фар; 30 – блок управления электрокорректора фар; 31 – электродвигатель стеклоомывателя; 32 – звуковой сигнал; 33 – розетка переносной лампы; 34 – плафон платформы (ГАЗ-2310); 35 – зуммер сигнала водителю (ГАЗ-2310); 41 – комбинация приборов; 42 – указатель уровня топлива в баке; 43 – сигнализатор резерва топлива в баке; 44 – вольтметр; 45 – спидометр; 46 – счетчик суточного пробега; 47 – сигнализатор указателя поворота (зеленый); 48 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный); 49 – сигнализатор неисправности генератора; 50 – сигнализатор резервный; 51 – сигнализатор перегрева охлаждающей жидкости (красный); 52 – сигнализатор габаритного света (зеленый); 53 – сигнализатор дальнего света фар (синий); 54 – тахометр; 55 – указатель давления масла; 56 – сигнализатор аварийного давления масла (красный); 57 – указатель температуры охлаждающей жидкости; 58 – выключатель сигнала торможения; 59 – выключатель света заднего хода; 60 – датчик указателя уровня топлива; 61 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для фургонов с двумя рядами сидений); 62 – фонари освещения номерного знака; 63 – резистор электродвигателя дополнительного отопителя; 64 – радиоприемник; 65 – прикуриватель; 66 – выключатель электродвигателя вентилятора отопителя; 67 – электронасос системы отопления (для фургонов с двумя рядами сидений); 68 – электродвигатель дополнительного отопителя; 69 – электродвигатель отопителя; 70 – резистор электродвигателя отопителя; 71 – реле управления стеклоочистителя; 72 – электродвигатель стеклоочистителя; 73 – переключатель стеклоочистителя; 74 – задний фонарь; 75 – лампа указателя поворота; 76 – лампа габаритного света; 77 – лампа сигнала торможения; 78 – лампа света заднего хода; 79 – лампа противотуманного света; 36 – выключатель зумера (ГАЗ-2310); 37 – выключатель аварийной световой сигнализации; 38 – реле указателей поворота; 39 – верхний блок предохранителей; 40 – переключатель указателей поворота;

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

1. Ввод смеси горючего в камеру сгорания.
2. Сжатие смеси.
3. Ход поршня сверху вниз.
4. Выход выхлопного газа.

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

1. Берут головку на 12 и откручивают крышку ГБЦ. Ее держат всего четыре болта. Те болты, которые находятся снизу, укорочены.
2. Демонтируют эту крышку. Не забывают про уплотнительную прокладку.
3. Одевают головку под номером 36 и вставляют в шкив болта коленчатого вала. Затем его крутят. Кручение производится по часовой стрелке.
4. Коленвал выставляют таким образом, чтобы совпадал с положением ВМТ такта сжатия первого цилиндра.
5. Отметина на шкиве коленчатого вала должна находится ровно напротив выступа передней крышки ГБЦ.
6. Риски на звездочках распределительных валов не должны смотреть друг на друга.
7. Риски звездочек располагают на уровне верхней кромки ГБЦ.
8. После того как эти метки выставлены, коленвал крутить не нужно.
9. Демонтируют натяжитель верхнего ремня.
10. Откручивают два крепежа и снимают успокоитель.
11. Переходят к нижнему натяжителю и успокоителю. Динамометрическим ключом ослабляют натяжение и снимают натяжитель и успокоитель.
12. Откручивают болт крепежа звездочки, а потом ее снимают.
13. То же самое делают со звездочкой впускных валов.
14. Демонтируют крышку распедвала.

Коленвал двигателя ЗМЗ 406

Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент

Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

• Стартер;

  Схема конструкции стартера для Газ 3110

• Моторчики печки и стеклоочистителя;
• Звуковые сигналы;
• Приборы освещения;
• Элементы системы зажигания;
• Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

• На 406-ом моторе:
  • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
• На 402-ом двигателе:
  • Перегреваются и выходят из строя коммутаторы;
  • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Основные неисправности

Двигатель «ЗМЗ-406 Турбо» чаще всего подвержен следующим неисправностям:

• Гидравлические натяжные механизмы цепи ГРМ поддаются заклиниванию. В связи с этим возникает посторонний шум, отсутствие колебаний, дальнейшая деформация башмака, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя заключается в том, что на нем не гнутся клапана.
• Перегрев силовой установки. Подобная проблема – также не редкость. Как правило, такая поломка происходит вследствие забитого радиатора либо выхода из строя термостата. Изначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных пробок в системе.
• Увеличенный расход масла. Чаще всего, мотор «ЗМЗ-406 Турбо КИТ» испытывает данную проблему по причине износа сальников и маслосъемников на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапанов образуется щель, через которую и происходит утечка масла. Для устранения проблемы достаточно снять крышку и обработать поверхность герметиком.

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.

Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

1. Фары за 580 рублей;
2. Передний и задний бамперы за 700 рублей;
3. Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

1. собственно сам мотор;

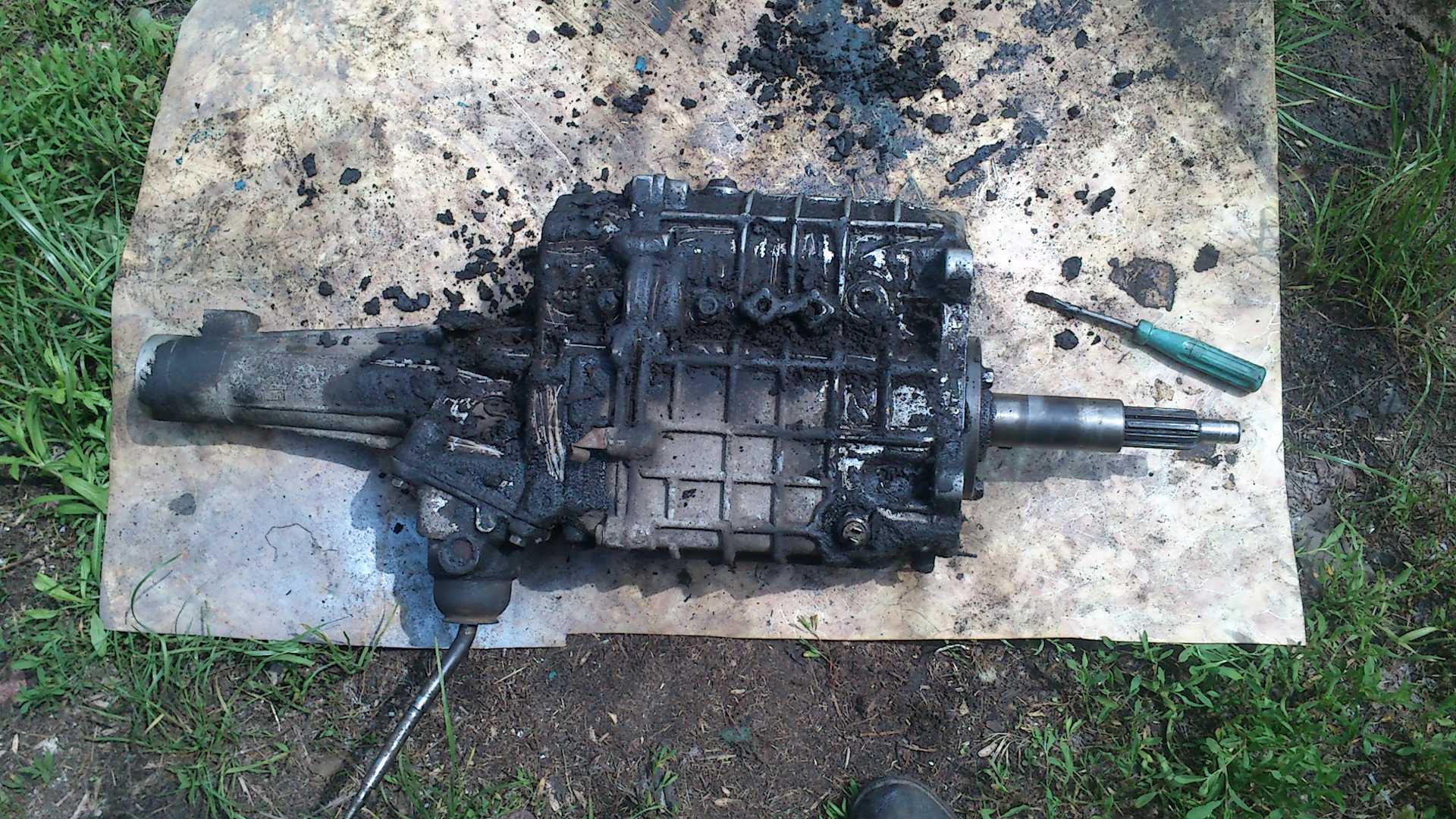

2. коробку передач;
3. понравились сиденья,
4. электростеклоподъемники передних дверей;
5. стеклоочистители и мотор печки;
6. всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения (см. что такое проводка в машине).

При прокладке волговской проводки можно руководствоваться данной схемой

Переделка

При детальном рассмотрении ситуации — не так уж все и сложно.

Отличия проводки Газели и купленной Волги лишь в:

• разъемах подключения к проводке Газели (см. статью Принципиальная схема электропроводки ГАЗель);
• длине проводов от блока управления к датчикам;
• местом выхода жгута проводки к колодке диагностике;
• цепи бензонасоса;
• отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.
