Замена масла в коробке вариатор: что нужно знать

Как работает бесступенчатая трансмиссия

Основу вариатора составляют 2 разжимных вала и соединяющий их приводной элемент, то есть ремень или цепь. Оба вала подключены к масляной системе коробки, через которую блок управления регулирует степень сжатия каждого из них. Чем сильней сжаты тарелки ведущего вала, тем больше диаметр вращения ремня или цепи на нем, а значит, тем меньше на ведомом. Меняя давление в обоих валах, блок управления в широких пределах меняет передаточное число.

Кроме того, трансмиссию этого типа оснащают:

гидротрансформатором;
планетарным редуктором;
фрикционным сцеплением;
расположенным внутри корпуса исполнительными механизмом(гидроблоком) с гидроцилиндрами, что делает его похожим на традиционные АКПП, то есть гидроавтоматы и роботизированные трансмиссии (РКПП).

Гидротрансформатор выполняет функцию сцепления и преобразует соотношение скорости вращения вала двигателя к крутящему моменту при начале движения машины. Планетарный редуктор переключает направление езды автомобиля (вперед или назад). Фрикционы обеспечивают правильную работу планетарной передачи, а на некоторых трансмиссиях еще и выполняют функцию сцепления. Вынесенный за пределы трансмиссии блок управления – это «мозг» вариатора, выполняющий те же функции, что и ЭБУ на гидроавтомате, а цилиндры гидроблока вкупе с масляным насосом являются «руками» этого «мозга».

Как работает бесступенчатая трансмиссия

Кроме того, трансмиссию этого типа оснащают:

гидротрансформатором;
планетарным редуктором;
фрикционным сцеплением;
расположенным внутри корпуса исполнительными механизмом(гидроблоком) с гидроцилиндрами, что делает его похожим на традиционные АКПП, то есть гидроавтоматы и роботизированные трансмиссии (РКПП).

Какое масло лить в вариатор? Выбираем ATF.

Долгое время отечественные автомобилисты обходили стороной бесступенчатую коробку передач или попросту – вариатор. Но в последнее время ситуация на автомобильном рынке стала меняться если не кардинально, то как минимум заметно: все чаще и чаще автолюбители выбирают модели авто с CVT. Подобная тенденция наметилась благодаря двум основным факторам: все больше именитых производителей транспортной техники стали оснащать легковые авто и внедорожники вариатором; сегодня этот тип коробки передач практически полностью изучен, известны главные достоинства и недостатки CVT.

Регулярно появляются специалисты и целые мастерские, предлагающие свои услуги по ремонту и обслуживанию бесступенчатой КПП. Достать детали, расходные материалы и комплектующие к ней – уже не проблема даже в небольшом городе.

Нужно ли проводить замену масла?

Уже после 30-40 тысяч пройденных километров масло начинает утрачивать способность эффективно выполнять свои задачи. Интенсивность утраты свойств во многом связана с перечисленными выше неблагоприятными условиями. То есть, чем чаще и агрессивней эксплуатируется автомобиль, тем быстрее ATF приходит в непригодность. Она загрязняется металлической стружкой – продукт износа механических частей коробки. Ухудшение качества масла оказывает разрушительное воздействие на составные части CVT – ремень, шкивы.

А если учесть, что в вариаторе есть гидроблок – одна из самых дорогостоящих частей, – то смена масла должна проходить не только своевременно, но еще и ответственно. Ориентируйтесь на оригинальные масла и все предписания, которые указывает изготовитель узла в инструкции. Вы могли заметить, что ATF жидкость может быть красного или зеленого цвета. Смешивать два различных по цвету вещества нельзя. Лучшее масло для коробки вашего автомобиля – тот продукт, который указан в сервисной книжке. Именно там перечислены все допустимые к использованию бренды.

Видео о правильной замене жидкости

Одновременно с заменой жидкости специалисты рекомендуют менять фильтры и чистить магниты, установленные в поддоне узла. Фильтр в железном корпусе – грубой очистки – в первый раз достаточно промыть, но уже во время следующей замены лучше всего заменить его новым экземпляром. Бумажный фильтрующий элемент – тонкой очистки – следует менять каждый раз одновременно с ATF. Улавливающие металлическую стружку магниты лучше всего тщательно очистить.

Фильтр грубой очистки	Фильтр тонкой очистки

Что портит масло

Основными источниками загрязнения АТФ являются фрикционы и валы с ремнем или цепью. Каждый раз во время начала движения фрикционы испытывают повышенные нагрузки, из-за чего часть покрытия накладок превращается в пыль и попадает в масло. Чем выше нагрузка во время старта, тем сильней разрушается фрикционный слой и больше пыли попадает в ТЖ.

Масло для вариатора в авто

Валы и ремень или цепь находятся в постоянном зацеплении, поэтому их поверхность со временем истирается, превращаясь в мельчайшую стальную пыль. При резких или высоких нагрузках ремень или цепь немного проскальзывают, из-за чего появляется металлическая стружка. Кроме того, все трущиеся детали сильно нагреваются, что приводит к окислению ТЖ и образованию сажи, которая тоже попадает в масло.

Как поменять масло в вариаторе Toyota RAV4 2015

Смена рабочей жидкости в вариаторе может быть произведена с помощью специалистов на СТО или самостоятельно. Она не требует наличия специализированного оборудования и особых технических знаний и навыков.

Для слива масла потребуется выполнить следующий порядок действий:

Загнать автомобиль на эстакаду или смотровую яму.
Демонтировать защиту картера двигателя.
Снять боковой защитный кожух вариатора.
Отсоединить направляющую траверсу.

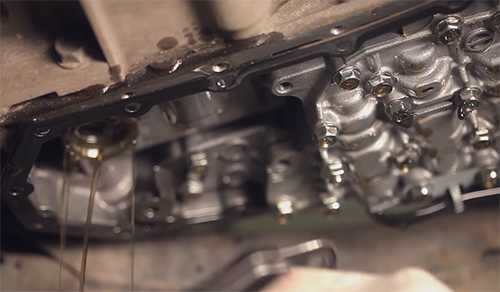

Открутить сливную пробку и слить отработанную жидкость. Проверить магнитный наконечник пробки на наличие металлической стружки. Ее присутствие свидетельствует об износе вариатора.

После того как масло перестанет течь, выкрутить уровневую трубку и продолжить слив. Она находится внутри картера вариатора. Выкрутить ее можно установив шестигранник в сливное отверстие.

Закрутить сливную пробку в посадочное отверстие.

Отвернуть болты, фиксирующие поддон картера (головка на 10 мм, 19 болтов), и демонтировать его. При этом необходимо действовать аккуратно, так как в нем находятся остатки масла.

Осмотреть прокладку на наличие повреждений и расслоений. При необходимости заменить.

С помощью головки на 10 открутить три болта, фиксирующие фильтр. При этом из маслоприемника может уйти еще немного рабочей жидкости.

Установить фильтр в посадочное отверстие и зафиксировать его болтами. Затяжку болтов лучше производить динамометрическим ключом, выставив усилие в 6 Н∙м.

Отмыть поддон от остатков отработанной рабочей жидкости.

Состыковать и зафиксировать картер и блок вариатора. Перед установкой необходимо обезжирить прокладку (а лучше заменить ее), а также места соединения картера с корпусом вариатора.

Интересное по теме: Как выгнать воздушную пробку из системы охлаждения

Схема затяжки болтов поддона вариатора

Закручивать соединительные болты необходимо по схеме, приведенной выше, при помощи динамометрического ключа с усилием 6 Н∙м.

Удалить сливную пробку, вкрутить уровневую трубку и сливную пробку в посадочные отверстия.

Масла для трансмиссии с двойным сцеплением (DCTF)

Трансмиссионные жидкости с двойным сцеплением — это компромисс между характеристиками высокого MTF и эффективного ATF. Кроме того, использование гидравлических насосов повышает требование устойчивости.

Типы вариаторов

В дополнение к описанным вариаторам, ниже приводится краткое описание основных типов, используемых в легковых автомобилях:

CVT ленточного типа: также называемый CVT «push-type» или «Van Doorne».

Суть системы

Ремень зажимается в шкивах при давлении до 4 тонн и «проталкивается» через его шкивы. Сжимающие нагрузки на отдельные пластины ремня варьируются в зависимости от размера двигателя, но они довольно высоки, начиная с 120 Паскалей для небольшого четырехцилиндрового двигателя.

CVT цепного типа: также называемый «натяжным». Этот CVT также использует зажимные шкивы.

Поскольку он не опирается на ремни или цепи или зажимные шкивы, тороидальный вариатор может передавать больший крутящий момент. Вы не найдете тороидальный вариатор в России — по крайней мере, не сейчас. Он встречается только на некоторых автомобилях Nissan, продаваемых в Японии.

Хотя вариаторы классные и полезные, есть множество причин, по которым их пока не ставят в каждую машину:

Вариаторы намного сложнее и дороже в производстве, чем выглядят на картинках в интернете. Создание высоких сил зажима, которые заставляют их работать, является проблемой для гидравлических систем и смазочных материалов. Детали должны соответствовать точным спецификациям при изготовлении и сборке. Различные лицензионные платежи также увеличивают затраты для автопроизводителя.
Долговечность (вернее ее отсутствие) — по сути стала большим камнем преткновения. Проскальзывание ремня — это ахиллесова пята вариатора. Если ремень скользит даже на крошечный шкив, далее трансмиссия разрушается.
Некоторым водителям они просто не нравятся. Большинство людей не имеют ни малейшего представления, какая у них коробка передач, но обычно они ожидают, что двигатель будет издавать определенные звуки при работе и никакие иные. Автомобиль с вариатором звучит почти как моторная лодка. Когда вы спускаетесь в нем с горки, двигатель разгоняется до высокой скорости и начинает гудеть, пока вы не остановитесь. А такое системе нет переключателя передач, поэтому не будет никаких изменений в тоне работы двигателя, к которому вы привыкли с обычными трансмиссиями. По этой причине владельцы машин с вариаторами часто возвращают свои их, думая, что коробка передач проскальзывает или что-то сломалось.
Рост экономии топлива в настоящее время соответствует обычным показателям в трансмиссии.

Замена масла в вариаторе в автосервисе

Оптимальное решение вопроса с заменой масла в бесступенчатой трансмиссии – это визит в сервис Jatco. С 2008 года опытные мастера занимаются обслуживанием японских вариаторов в круглосуточном режиме. Кроме этого, поддерживаем низкую стоимость замены трансмиссионного масла в вариаторе и оказываем услугу эвакуатора до сервисного центра совершенно бесплатно.

Провести диагностику и устранить неполадки любой сложности можно в «Центре по ремонту вариаторов №1». Получите дополнительную информацию по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из любого региона.

Предлагаем вам прямо сейчас обратиться в сервис, получить бесплатную консультацию и узнать, сколько стоит частичная и полная замена масла для модели вариатора именно в вашей машине.

Аппаратная замена масла

Аппаратная замена масла — современная технология обслуживания вариатора с использованием насосного оборудования. Но такого метода есть свои плюсы и минусы.

Плюсы:
эффективное откачивание большей части металлической стружки и отложений;
не надо разбирать поддон и гидроблок, что ускоряет процедуру;
относительно невысокая стоимость, что обусловлено простотой работы;
нет необходимости ни в специальных инструментах, ни в яме или эстакаде.

Минус — во время процедуры нет возможности визуально проконтролировать состояние механизмов вариатора изнутри, так как для этого нужно разбирать агрегат. Но с другой стороны, при необходимости такая проверка все же будет проведена.

Что касается стоимости работы по аппаратной замене масла, то она рассчитывается на месте. Расчет цены услуги происходит в присутствии автовладельца автомобиля, поэтому все честно.

Как менять масло в CVT

Итак, разобравшись с необходимостью регулярного обслуживания, давайте ниже рассмотрим, как заменить масло в коробке вариатор. Не трудно догадаться, что в этом случае можно пойти двумя путями:

поменять масло в вариаторе на СТО;
осуществить замену масла в вариаторной коробке самостоятельно;

Что касается способов замены, в тех или иных случаях выполняют: частичную (неполную) замену масла в коробке, полную замену (аппаратную), полную замену методом пролива.

Частичная замена жидкости в вариаторе предполагает обновление (освежение) масла. Если просто, часть смазки сливается, после чего нужно залить ровно столько же, сколько и было слито до этого, затем откорректировать уровень масла в вариаторе.

Затем в коробку заливается точно такая же жидкость (производитель, свойства, допуски), как и та, что была залита ранее. Такой подход позволит избежать рисков смешивания трансмиссионных масел и возможных последствий.

При этом важно понимать, что данным способом возможно обновление жидкости в вариаторе только на треть или чуть больше, от общего объема жидкости. Фактически, свежая жидкость смешивается со старой, которая не сливается из агрегата через пробку. Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км)

Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон

Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км). Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон.

Полная замена масла в вариаторе выполняется при помощи специальной установки. Вся замена предполагает метод вытеснения, когда новая жидкость фактически выдавливает старую из КПП (замещение).

Также аппаратная замена позволяет перед закачкой масла в коробку выполнить процедуру по промывке вариатора. Может использоваться как обычное масло, так и специальные промывочные составы. Затем производится полная замена масла в вариаторе на аппарате.

Замена масла в вариаторе своими руками

Чтобы поменять масло в CVT без использования спецоборудования, потребуется заготовить:

свежее масло в должном объеме (заранее по мануалу нужно узнать, какую смазку лить и сколько литров заливать в коробку вариатор на той или иной модели авто).
ветошь, чистые тряпки, а также емкости для слива, набор инструментов;
прокладка поддона и /или герметик, масляный фильтр коробки-вариатор.
Перед заменой коробку нужно хорошо прогреть (проехать на авто около 10 км), после чего поставить машину на ровную поверхность в гараже со смотровой ямой или поднять на подъемнике, заехать на эстакаду и т.д.
Далее двигатель нужно заглушить, после чего выждать около 60 мин, пока все масло не стечет обратно в поддон.

Теперь под сливную пробку нужно поставить емкость, затем пробка выкручивается. Также можно извлечь масляный щуп из коробки. После того, как жидкость перестанет вытекать, нужно снять поддон, выкрутив соответствующие болты. Затем поддон аккуратно снимается, осуществляется его промывка очистителем, удаляется стружка с магнитов и т.д. Также на многих вариаторах желательно снять гидроблок, отключив соленоиды. Настоятельно рекомендуем предварительно изучить информацию по снятию клапанной плиты на конкретной модели авто. Гидроблок также можно промыть. После того, как элементы были сняты и очищены, можно приступать к замене внутренних фильтров вариатора. После замены гидроблок устанавливается на место, ставится внешний фильтр, монтируется очищенный и высушенный поддон. После сборки нужно проверить совмещение шкива вариатора с цилиндром гидроблока. Чтобы это сделать, нужно переключать селектор в салоне в разные положения. Если все в порядке, можно заливать свежую жидкость (масло) в вариатор. Для этого нужно найти заправочное отверстие. По окончании остается проверить уровень по щупу и откорректировать его при такой необходимости. Не допускайте снижения и превышения рекомендуемого уровня масла в вариаторе!

Возможные неисправности вариатора

Внешний вид вариатора Хонда Фит

Если Вы предпочитаете ездить без резких ускорений и остановок, оптимальным решением является покупка автомобиля Хонда Фит с CVT. Вариатор — это вид скоростной коробки передач, которая обеспечивает плавность хода транспортного средства. Данный агрегат позволяет сэкономить на расходе топлива.

Перечислим причины неполадок вариаторов:

применялось низкокачественное масло;
износ фильтра;
агрессивная манера езды;
часто совершались резкие замедления хода.

Основными признаками повреждения вариатора являются: вибрации, стуки, гул. При любом из перечисленных проявлений обязательно проведение полноценной диагностики транспортного средства. Ремонт вариатора, так же как и автоматической коробки передач, представляет собой дорогостоящую процедуру. Учитывая это, следует своевременно осуществлять его обслуживание.

Почему гудит вариатор? Основная причина этого – поломка подшипников. Рабочий ресурс данных комплектующих деталей и иных механизмов КПП зависит от манеры езды автовладельца. Также, если загудел вариатор, например, во время стояния в пробке, обязательной проверке подлежит подушка, уровень масла.

Статья в тему: КПП УАЗ 469: что представляет собой и как ремонтировать

В профилактических целях, вариатор на Хонде перед началом передвижения необходимо прогревать.

Полная замена масла в вариаторе

Сразу разделим « способы. На сервисной станции используется специальная станция откачки и нагнетания жидкости. Процедура чистая и достаточно быстрая. Разумеется, не бесплатная для владельца машины.

При этом надо понимать: как бы презентабельно не выглядела «супер-мега» установка для вакуумной (турбированной и пр.) замены трансмиссионки – это не более чем насос и две канистры.

Полная замена масла в вариаторе Ниссан

Иногда, для наглядности устанавливается банальный водомер (простите, прибор учета количества протекающего масла для вариатора). Никаких технических изысков: надо просто знать, куда вставить приемную трубку со шлангом.

Так или иначе, сначала оператор откачивает практически 100% отработки, затем заливает свежее масло. После осушения вариатора, не помешает снять поддон, произвести осмотр внутренних полостей, и заменить фильтр (он внутри поддона).

Замена фильтра

Разумеется, все эти процедуры можно выполнить в гаражных условиях.

откачать жидкость можно насосом/шприцем/пластиковой бутылкой;
для откручивания поддона и осмотра тоже не требуется оканчивать автомобильный техникум;
замена масляного фильтра не сложнее, чем аналогичная процедура для моторного масла.

Единственная операция, которую не всегда можно провести самостоятельно – обнуление электронного счетчика «старения» масла. Выше по тексту мы рассказывали, что электроника меняет давление в цилиндрах шкивов по мере ухудшения характеристик масла.

При проведении регламентных работ межсервисный интервал надо сбросить на «0». Для этого применяется дилерский сканер, или его китайский аналог, который есть в гараже любого водителя, самостоятельно обслуживающего свой автомобиль.

Особенности замены масла в вариаторе Toyota RAV 4

Правилами эксплуатации транспортного средства предусмотрены сроки смены жидкостей в агрегатах. Масло для вариатора «Тойота РАВ 4» согласно инструкции по техническому обслуживанию этой модели менять не обязательно. Потому существуют рекомендации после срока гарантии следить за этим самостоятельно. С периодичностью данной процедуры желательно не затягивать.

Особенно это относится к автомобилям, которые приобретаются после эксплуатации другими людьми. Профессионалы утверждают, что транспортное средство, купленное с рук, требует проведения полного замещения жидкостей во всех агрегатах, включая вариатор. Ведь гарантированная информация об условиях эксплуатации и качестве обслуживания отсутствует.

Предпочтительно проводить гарантированное обслуживание узла, т.е. полную замену. Лучше для этого обратиться к мастерам на СТО. Сервисное обслуживание увеличит долговечность агрегата и существенно скажется на удобстве вождения.

Технология замены жидкости в вариаторе «РАВ 4» отличается от проведения подобной процедуры в автоматической коробке переключения передач. Объединяет их только необходимость снятия поддона.

Качественная замена смазки в вариаторной коробке предусматривает:

удаление отработанной жидкости;
демонтирование поддона;
промывание фильтра (грубого);
очищение магнитов в поддоне;
замещение фильтра (тонкого);
отмывку и продувание конструкции контура охлаждения.

Замена смазки в вариаторе потребует от 5 до 9 литров жидкости, в зависимости от модели автомобиля и выбранного способа замены. Лучше всего подготовить две 5-литровые бутыли. При самостоятельной замене понадобится смотровая яма либо подъемный механизм.

Частичная замена масла в вариаторе

Для того чтобы продлить срок работы вариатора, рекомендуется периодически проводить частичную замену масла. В отличие от полного варианта замены, этот можно выполнить и самостоятельно. Набор инструментов и расходников состоит из предметов, доступных большинству автовладельцев.

Нельзя забывать и про технику безопасности при проведении замены. Машину нужно надежно зафиксировать на месте, воспользовавшись стояночным тормозом и стопорами. Остальные нюансы процедуры описаны далее.

Причины

Вариаторное масло обеспечивает бесперебойную работу вариатора. Это достигается за счет уменьшения трения между движущимися частями, что замедляет их износ. Проблема в том, что поломка одной составляющей вариатора приводит к выходу из строя всей системы. Поэтому профилактика в виде частичной смены вариаторного масла обязательна.

Полная замена смазочной жидкости в любом случае потребуется. Но это дорогостоящая процедура, и чем позже она потребуется — тем лучше. А частичный вариант замены позволяет отсрочить этот момент.

Инструкция замены своими руками

Для замены масла необходимо подготовить инструменты и расходные материалы.

Перечень инструментов:

Емкость для отработанного вариаторного масла;
Новое вариаторное масло;
Набор ключей. Размер головок зависит от конкретной модели автомобиля;
Прокладка поддона;
Фильтры вариатора;
Рабочие перчатки.

Первый этап — слив масла:

Установить машину на смотровую яму, эстакаду или подъемник

Важно, чтобы отсутствовал наклон.
Заглушить мотор и подождать 2-3 часа, чтобы все вариаторное масло скопилось в нижнем поддоне.
Установить под сливной болт емкость для отработанной смазки.
Выкрутить сливной болт и дождаться, пока масло не стечет.
Выкрутить мерную трубку, чтобы вытекли остатки смазки.. Второй этап — залив нового масла и замена фильтра:

Второй этап — залив нового масла и замена фильтра:

Выкрутить крепежные болты поддона, снять его и очистить от осадка. Магниты в поддоне тоже очищаются.
Поменять фильтр вариатора (располагается за снятым поддоном).
Отключить соленоиды и выкрутить крепежные болты гидроблока, после чего снять его. Нюанс — у болтов разная длина, поэтому нужно запоминать или отмечать их «посадочные места» (маркерами или мелками).
Снять второй фильтр. Для этого на гидроблоке откручиваются соединительные болты и он разделяется на две части. Разбор лучше проводить в большой емкости, поскольку в процессе вытечет 1-2 литра масла. В процессе гидроблок нельзя переворачивать, иначе выпадут пружины.
Установить новый фильтр на место снятого.
Установить на место гидроблок, фильтры, прокладку и поддон.
Проверить, чтобы шкив вариатора совместился с цилиндром гидроблока. Если положения различаются, их можно совместить, переключая селектор передач.
Заполнить вариатор новой смазочной жидкостью через заливную пробку, проверяя уровень щупом. Здесь нужно ориентироваться на отметки на холодную (cold).
Установить на место все снятые детали.

Через 3-4 дня эксплуатации автомобиля уровень масла проверяется еще раз. Проверка проводится и по «горячим» и по «холодным» меткам на измерительном щупе, при разогретом и остывшем двигателе соответственно.

Заблуждение Вариатор ненадежен и неремонтопригоден

Нет более страшного и распространенного мифа о вариаторах. Но на самом деле годы эксплуатации и машины с большими и очень большими пробегами доказывают обратное. Большинство вариаторов ходит по 150 000 км и более. Проблемы возникают или у любителей «поджиповать», или у стритрейсеров. Вариатор живет дольше при спокойной манере вождения, без экстремальных ускорений. А еще в нем надо регулярно менять рабочую жидкость. Только при этих условиях вариатор можно поставить в один ряд с гидромеханическими автоматами по части надежности. Также не забывайте следить за чистотой радиаторов, охлаждающих рабочую жидкость вариатора

.В морозы вариатор, как и сам двигатель, желательно прогревать . В месте, где соприкасаются конусы и ремень, жидкость начинает нормально работать только при температуре, близкой к рабочей. При холодной жидкости будет наблюдаться проскальзывание, которое вызовет задиры на поверхности конусов и ремня.

Предположим, вариатор начал подавать первые признаки износа. Появились рывки при движении, скрежет на небольшой скорости, не совсем ровный разгон, и вообще поведение вариатора изменилось. Если затеять ремонт на ранней стадии повреждения основных деталей, то можно обойтись сравнительно недорогим ремонтом. Конечно, ремонт вариатора недешев, но обычно получается уложиться в 50 000 — 70 000 рублей. Это сумма подразумевает замену ремня, шлифовку или замену конусов, замену подшипников и проверку клапана насоса. Простые гидромеханические автоматы в большинстве случаев отремонтировать дешевле.

***
