Для чего нужен сапун на коробке передач. сапуны вы мои, сапуны…. сапун, установленный в двигателе внутреннего сгорания

Сапун в коробке передач: принцип работы и особенности

Итак, чтобы понять, что такое сапун в автомобиле, необходимо отметить, что фактически это клапан, позволяющий понижать давление в картере герметичного агрегата (двигатель, коробка передач и т.д.) Сапун, суфлер или дыхательный клапан- устройство, через которое емкость сообщается с атмосферой, причем даже с учетом разницы температур в емкости удается поддерживать атмосферное давление.

С одной стороны, такой клапан позволяет стравливать избыточное давление (уравнивать давление при нагреве и остывании), а с другой не позволяет маслу вытекать из узла или агрегата. Также при остывании внутрь агрегата или узла не затягивает грязь, влагу и пыль. По этой причине сапун двигателя или сапун коробки активно используется в устройстве различных автомобилей.

Как известно, коробка передач выполняет задачу по преобразованию крутящего момента от двигателя, после чего происходит передача момента на ведущие колеса. Сама коробка заполнена трансмиссионным маслом, которое в процессе работы КПП имеет свойство нагреваться, расширяясь в объеме. Результат- рост давления, которое нужно сбросить. Если этого не сделать, давление в КПП будет повышено, что становится причиной течи масла из коробки передач через уплотнители, сальники и прокладки.

Не трудно догадаться, что протечки масла из коробки приведут к тому, что уровень смазки понизится, коробка начинает плохо работать, а также быстро и активно изнашиваться. Сначала водитель испытывает затруднения и дискомфорт (передачи хуже включаются), затем появляются посторонние шумы (гул, вибрации коробки), далее выходят из строя синхронизаторы, подшипники, шестерни и другие элементы КПП. В коробке передач сапун установлен на крышке картера коробки.

Добавим, что еще сапуны ставятся на двигатель (сапун двигателя), на раздаточную коробку, редукторы, а также мосты. Что касается ДВС, давление в агрегате растет достаточно активно, так как происходит сильный нагрев, часть отработавших газов неизбежно прорывается в картер и т.д. Чтобы избежать утечек масла в результате повышения давления, указанное давление «сбрасывается» через сапун.

Также в устройстве авто можно встретить сапуны на мостах. Дело в том, что внутри моста автомобиля также залито масло. При этом, как и в случае с КПП и ДВС, внутренняя полость должна иметь сообщение с атмосферой, чтобы избежать повышения давления внутри узла.

Еще одной важной функцией сапуна коробки или моста, а также двигателя, является защита от попадания пыли, грязи, воды и т.д. Особенно это актуально для мостов автомобиля, так как мост представляет собой открытый элемент (например, на внедорожнике) и может быть погружен в воду или в грязь при проезде сложных участков

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111: 1. Картер двигателя. 2. Сапун. 3. Шланг от сапуна к патрубку клапанной крышки. 4. Маслоотделитель под клапанной крышкой. 5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки. 6. Штуцер с жиклером на блоке дроссельной заслонки. 7. Толстый шланг от клапанной крышки к впускной трубе. В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

Сапун.
Маслоотделители.
Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

ОБСЛУЖИВАНИЕ

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

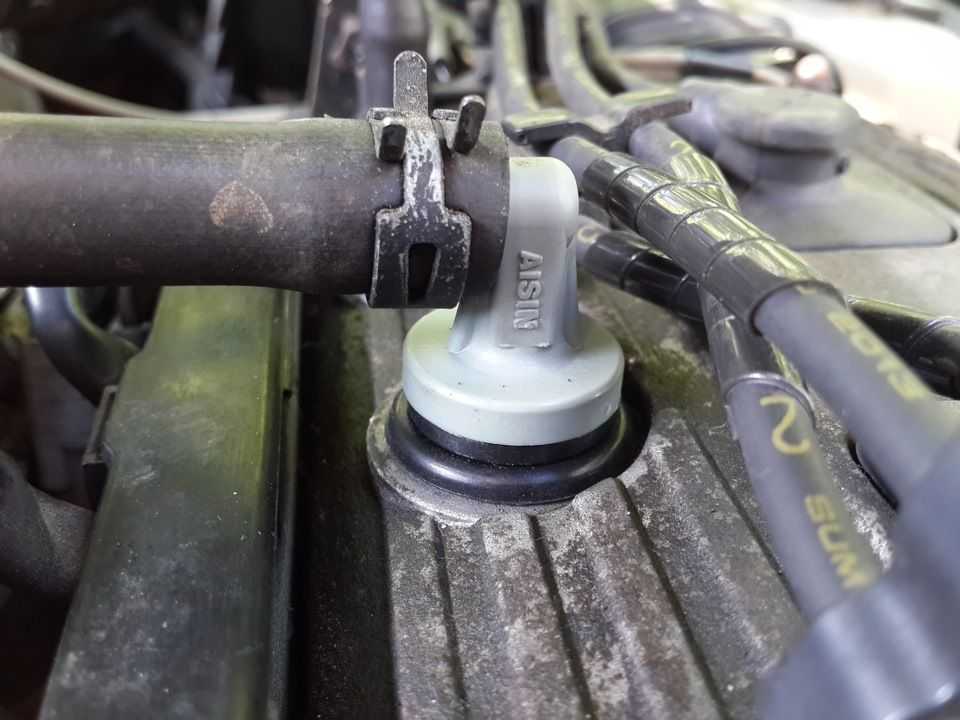

Сапун двигателя

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора.

Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту.

Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора.

В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок.

Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

Место установки

Клапан-сапун в автомобиле обычно находится:

непосредственно в двигателе;
внутри конструкции заднего и переднего моста;
в КПП.

Принцип работы

Вне зависимости от места установки функции сапуна остаются прежними.

Иными словами, клапан даёт возможность «дышать» конструктивным узлам авто, из которых не допускается вытекание рабочих жидкостей и в которые не должны попадать мелкие частицы извне.

Во время работы двигателя масло внутри картера имеет свойство нагреваться, что приводит к повышению температуры двигателя.

Во время этого воздух в картере начинает расширяться и создаёт давление, которое необходимо сбрасывать.

При охлаждении, наоборот, давление в картере быстро падает, из-за чего воздух снаружи пытается прорваться внутрь сквозь любые доступные отверстия. Для того чтобы противодействовать таким явлениям и полностью безопасно выровнять давление на двигатель, устанавливается это приспособление.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла.

Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь. Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто.

Важно

Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять.

Неисправный клапан может привести к различным нарушениям:

риск течи КПП;
быстрый износ синхронизаторов и многое другое.

Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

https://www.youtube.com/watch?v=Pjwp_oJwn2M

Сапун двигателя: что это такое?

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Читайте в этой статье

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

в самом двигателе;
в устройстве КПП;
в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители

Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки

Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

ЧТО ДЕЛАЕТ САПУН

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока. В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах

Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

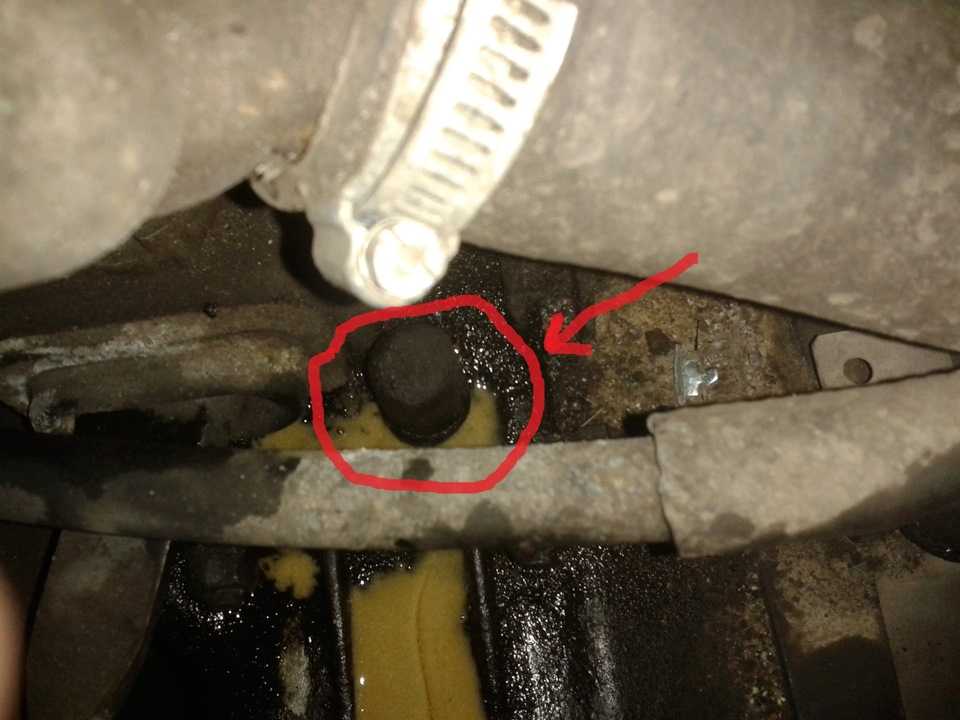

Причины подтекания масла из сапуна

Единственной причиной течи масла из картеров является забитый сапун. Его следует чистить после каждой дальней поездки или при текущем техосмотре. Удалив препятствие и проверив состояние крышки сапуна, проедьте до 20 километров и повторите проверку. Если проблема не устранена, пришло время заменить клапан. Для этой процедуры обратитесь в авторизованный сервисный центр и произвести капитальный ремонт двигателя, чтобы точно определить, что вызвало проблему.

При этом для его выполнения даже не нужно разбирать силовую установку, достаточно просто произвести замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Смазочные материалы могут выходить через сапун дизеля не только из-за неисправной системы вентиляции. Этот дефект также наблюдается по следующим причинам:

Повышенный износ поршневых колец, разрушение поверхностей цилиндров и поршней приводят к попаданию в картер большого количества газов, с которыми не справляется вентиляция. Такая ситуация приводит к повышению давления, из-за чего масло выходит через сапун.
Засоры в сливном канале маслоотделителя приводят к смешиванию отделяемого масла с проходящими газами.
Засорен воздушный фильтр. При этом дефекте двигателю не хватает воздуха и он начинает использовать воздушные массы из вентиляции, загрязненные масляными включениями.
Повышенное количество моторного масла в системе смазки приводит к попаданию избытка в систему вентиляции.
Выход из строя, внешний вид вентиляционного клапана.
Износ газораспределительного механизма и прогар клапана связаны с попаданием картерных газов в пространство над клапаном и в полость картера, что способствует повышению давления в двигателе.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, что в двигателе этого автомобиля во впускном коллекторе наблюдались налет и масляные отложения, свидетельствующие о том, что масло прет через сапун.

Чтобы определить, что вызвало эту проблему, потребуется немного: набор рожковых ключей, отвертка, компрессометр.

Начнем тест с оценки выхлопных газов. Для этого просто запустите двигатель и наблюдайте за его цветовым оттенком.

Если оттенок серый или черный, это свидетельствует о попадании масла в цилиндры из-за износа или появления колец ЦПГ или проблем с ГРМ. Только это уже может помочь определить причину, подробнее здесь: причины дыма выхлопных газов.

Также необходимо проверить компрессию во всех цилиндрах. В нормальном состоянии цилиндропоршневой группы оно должно быть в пределах 11-13 МПа. Разница между показаниями на цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия намного ниже, то масло может гнать именно он.

А вот из-за чего именно происходит — колец или клапанов, поможет определить, какая свеча зажигания была установлена в этот цилиндр.

Сильный нагар укажет на проблему с ЦПГ.

Но если компрессия маленькая, а свеча при этом имеет вид нормальной работы без нагара, надо смотреть клапана.

В том случае, если компрессия во всех цилиндрах в норме, переходим к осмотру элементов системы вентиляции.

Профилактические работы

Некоторые автомобилисты задаются вопросом: зачем чистить сапун? Делается это дабы избежать проблем с работой узлов автомобиля, необходимо вовремя выполнять чистку сапуна. Такие действия позволят держать допустимую норму давления, и как следствие стабильная и безаварийная работа автомобиля. Рекомендуется проводить очистку на каждом техническом осмотре (ТО), а в некоторых случаях даже чаще. Сам процесс чистки выглядит следующим образом:

снятие патрубков и шланг . Снимаются все патрубки и шланги, выходящие от «дыхательного клапана», в некоторых моделях потребуется также снимать корпус воздушного фильтра;
снятие крышки сапуна ;
очистные работы . Теперь можно приступать к очистки крышки и трубки клапана.
монтажные работы . Сборка осуществляется в обратном порядке.

По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы. А для того, чтобы не возникало проблем с его работой, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.

Через сапун выдавливает масло: как устранить неисправность

Бывают ситуации, когда на автомашине через сапун протекает масло. Выдавливается жидкость, заметными становятся потеки на агрегате. Подобный признак отмечает необходимость выполнения диагностических процедур на двигателе. Попытаемся разобраться с проблемой в гараже. При необходимости, необходимые для замены технические автожидкости можно подобрать в Тикамис и там же заказать, если вы проживаете в зоне обслуживания этой компании.

При эксплуатации авто, происходит скопление в картере картерных газов. Не сохраняя избыточного давления, пользуемся специальным клапаном вентиляции. Так прикроем картер от взаимодействия с атмосферой. Этот клапан называют сапуном.

В установке газы перемешиваются с туманом масляного состава, поэтому частицы проникают на рассматриваемый элемент. В итоге часть жидкости вытекает наружу. Значит, допускаем незначительные загрязнения аппарата.

Если возникают протечки от сапуна, каналы сразу забиваются, появляется сажа. Остатки вещества следуют на картер, система «закоксовывается». Детали под нагрузкой практически не смазываются, изнашивается «движок». Кстати, следы состава не всегда заметны снаружи.

Выясним причины подобного недуга. Масло выступает на фоне изношенности колец поршня. Газы попадают от уплотнения в картер, где создается завышенное давление. При избыточном уровне масло вытечет от сапуна. Могут засориться стоки маслоотражателя.

Моментально снижается способность пропуска на воздушном фильтре, мотору не достаточно воздуха. Иногда дефектным оказывается именно сапун: клапаны изнашиваются, забивается отверстие прохода. Нарушается вентиляция, газы отработки поступают в картер, повышая давление.

Чтобы проверить, установку разбирать не будем. Проверяем целостность сапуна, зачищаем оборудование. Затем уточняем наличие масляной жидкости, пользуясь щупом. Дальше совершаем замеры, смотрим профпригодность ЦПГ.

Чтобы проверить кольца, зафиксируем на двигателе компрессию. Показания отмечаем на отдельных цилиндрах. Нормальное состояние выдерживается с показателем свыше 11 МПа. Снижение уровня компрессии на цилиндре обозначит утечки газов – это повод вытекания масла по сапуну.

С присутствие обильного темного нагара проверяем работу изделия на цилиндропоршневой группе. Возможны проблемы на клапане ГРМ. Компрессия не снижается – рассматриваем целостность вентиляционной системы.

Достаточно скинуть с клапанной трубки, проверив уровень загрязнения. Прочищаем компоненты, пользуясь бензином, очистителем. Можно продуть установку воздухом, подсушив механизм. Достигаем маслоотделителя, выкручиваем болты, вынимаем крышку. Теперь маслоотделитель разбираем для промывки. Сразу проверяем функционал клапана, уточняем рабочего хода у штока.

Другие

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Если максимально упростить: сапун выравнивает давление внутри и снаружи агрегата. По большому счету для этой функции могло бы подойти обычное отверстие, через которое будет выходить лишний газ и поступать необходимый воздух. Но такое упрощение конструкции делает механизм уязвимым. Через отверстие в систему могут попасть частички грязи и пыли. Во время мойки автомобиля, дожде или езде в брод в систему может попасть вода, которая превратит масло в эмульсию. Эмульсия не сможет смазывать трущиеся детали, поэтому конструкция с одной стороны обеспечивает взаимодействие с атмосферой, с другой – защищает систему от попадания чужеродных частиц и элементов и исключает вытекания из системы ГСМ. Именно этим обусловлены все элементы в конструкции сапуна.

Сапун устроен просто и понятно. Это небольшой (легко помещается в ладонь) резьбовой штуцер, внутри – сквозное отверстие. Это отверстие закрыто плоским резиновым кружком (своеобразный клапан в сапуне), который прижимает к штуцеру пружинка в сапуне. Конструкция закрыта сверху колпачком в форме стакана. Сам колпачок очень подвижный, пружинка слабенькая, резиновый кружок не герметизирует, а просто в нужных ситуациях прилегает к отверстию и также легко пропускает необходимый во время подсоса воздух.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

в самом двигателе;
в устройстве КПП;
в конструкции переднего и заднего моста;

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

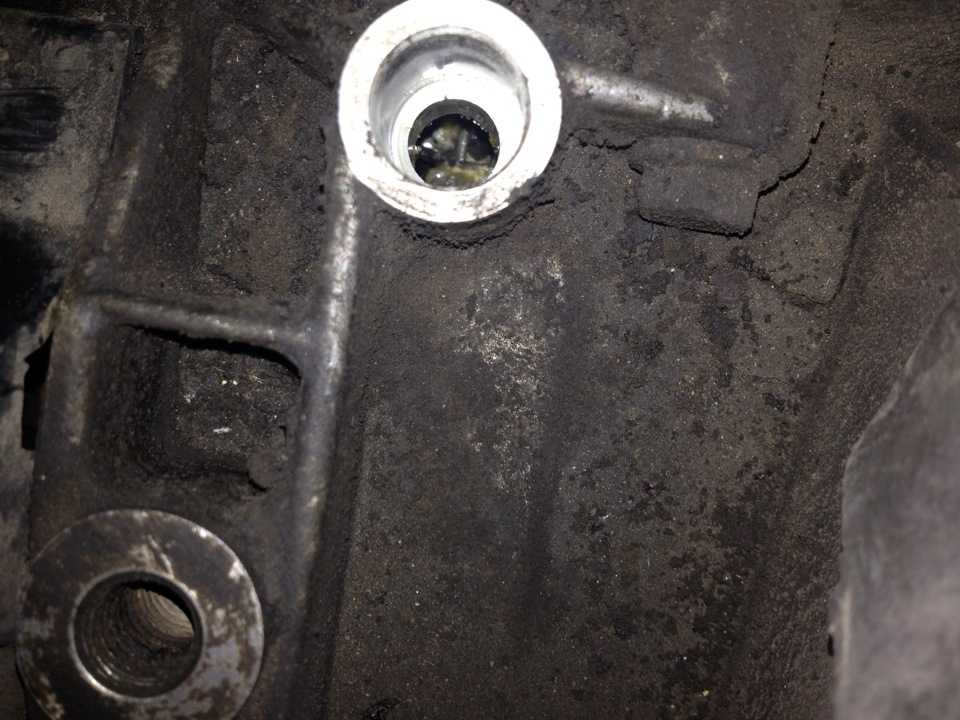

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

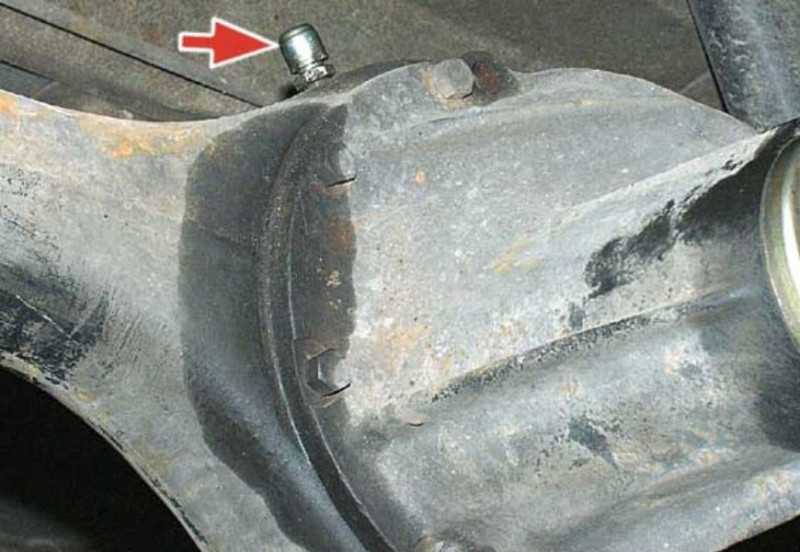

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло

Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях

В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Конструктивные особенности

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

Сапун.
Маслоотделители.
Патрубки.
