Как заменить тормозной диск на ваз 2107

разборка тормозного механизма переднего колеса автомобиля ваз 2107

Тормозной механизм переднего колеса автомобиля ваз 2107 состоит из тормозного суппорта, рабочих тормозных цилиндров, тормозного диска и тормозных колодок. Тормозной суппорт переднего тормозного механизма снимаем с автомобиля ваз 2107 для его замены, замены рабочего цилиндра или тормозного диска. Работа показана на примере тормозного механизма правого колеса автомобиля ваз 2107. Для выполнения работы по разборке тормозного механизма автомобиля ваз 2107 потребуется помощник, а также специальный ключ на 10 мм для тормозных трубок, прозрачная виниловая трубка подходящего диаметра, емкость для слива тормозной жидкости, свежая тормозная жидкость (см. «Эксплуатационные жидкости используемые на автомобилях ваз 2107»).Снятие тормозного механизма переднего колеса с автомобиля ваз 21071. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Снимаем с автомобиля ваз 2107 переднее колесо (см. «Колесо автомобиля ваз 2107 – замена»). 3. Снимаем тормозные колодки тормозного механизма переднего колеса (см. «Колодки тормозных механизмов передних колес автомобиль ваз 2107 — замена»). 4. Отсоединяем от тормозного суппорта шланг тормозного механизма переднего колеса (см. «Шланг тормозного механизма переднего колеса автомобиля ваз 2107 — замена»). 5. Зубилом отгибаем стопорную пластину болта нижнего крепления тормозного суппорта (болт нижнего крепления тормозного суппорта отличается от болта верхнего крепления тормозного суппорта наличием сферической части). 6. Торцовым ключом на 17 мм с удлинителем отворачиваем болт нижнего крепления тормозного суппорта. 7. Снимаем болт тормозного суппорта вместе со стопорной пластиной. 8. Аналогично отворачиваем болт верхнего крепления и снимаем с автомобиля ваз 2107 тормозной суппорт в сборе с рабочими тормозными цилиндрами. Рабочий тормозной цилиндр автомобиля ваз 2107 необходимо заменить при заклинивании поршня или при утечке тормозной жидкости через уплотнительное кольцо. 9. Закрепляем тормозной суппорт в тисках. 10. Ключом на 10 мм отворачиваем два штуцера крепления соединительной трубки рабочих тормозных цилиндров. 11. Снимаем тормозную трубку. 12. Выколоткой нажимаем на подпружиненный фиксатор, одновременно выбивая тормозной цилиндр из тормозного суппорта по направляющим.

Установка тормозного механизма переднего колеса на автомобиль ваз 2107 1

Установку тормозного цилиндра и тормозного суппорта на автомобиль ваз 2107 проводим в обратной последовательности.Внимание Тормозные цилиндры тормозных механизмов передних колес автомобиля ваз 2107 не взаимозаменяемы. Не перепутайте тормозные цилиндры при установке.

Перед установкой нового тормозного цилиндра нажимаем на фиксатор и устанавливаем тормозной цилиндр в направляющие пазы тормозного суппорта.
Внимание При затрудненной установке нового тормозного цилиндра в тормозной суппорт притупите напильником заходную кромку установочной направляющей тормозного цилиндра.
3. Тормозной цилиндр запрессовываем до момента срабатывания фиксатора. 4. Заменяем медные уплотнительные шайбы новыми (см. «Шланг тормозного механизма переднего колеса автомобиля ваз 2107 — замена»). 5. После установки на автомобиль ваз 2107 тормозного суппорта и подсоединения тормозного шланга прокачиваем тормоза со стороны замененного тормозного цилиндра (см. «Гидропривод тормозов автомобиля ваз 2107 — прокачка и замена тормозной жидкости»).
Внимание Тормозные диски заменяем попарно с обеих сторон автомобиля ваз 2107. Периодически проверяйте состояние тормозных дисков (см. «Тормозная система автомобиля ваз 2107 — проверка технического состояния») и заменяйте тормозные диски износе, не допуская износа тормозных дисков до толщины менее 9,5 мм, при повышенном боковом биении или в случае глубоких рисок на рабочей поверхности.

Когда требуется замена изделий

Как и для передних колес, так и для задних характерно применение 4 тормозных колодок для обеспечения эффективного торможения. Только по конструкции эти изделия отличаются, хотя принцип действия имеют аналогичный.

Задние колодки ВАЗ 2107 представлены в виде дугообразной стальной конструкции, на внешнюю часть которой нанесен фрикционный слой. Именно за счет трения этого слоя о внутреннюю часть барабана обеспечивается остановка автомобиля. Если своевременно не заменить тормозные элементы, то это будет чревато развитием непредсказуемых последствий, ведь самое главное для любого автомобиля – это исправность системы торможения.

Менять задние тормозные колодки на ВАЗ-2107 необходимо тогда, когда фрикционная накладка стирается до толщины менее 1,5 мм. Определить этот факт без снятия колеса и демонтажа барабана не удастся. Но это один из основных способов определения неисправности тормозной системы. Существует и второй вариант, который более удобный и не требует демонтажа заднего колеса. Для того необходимо прислушаться на предмет проявления признаков скрипа задних колес, а также скрежета и отсутствия эффекта торможения, но это чревато повреждением самого барабана. Можно выжать ручник, став при этом на склоне, и проверить исправность его работы. Конечно, на ручнике может ослабнуть тросик, но если его подтянуть, а эффекта все равно не будет, то пора приступать к замене колодок. Если задние тормоза не функционируют, значит пришла пора поменять колодки. Менять их рекомендуется комплектом на обоих задних колесах, так как зачастую стираются они одновременно. Что представляет собой процесс замены задних тормозных колодок на ВАЗ-2107, определим далее.

Особенности замены задних колодок

Вначале проведения работ следует отметить, что ручник необходимо изначально опустить в крайнее нижнее положение. Это позволит демонтировать тормозной барабан, и тем самым добраться до изношенных деталей. Начинать замену тормозных колодок ВАЗ 2107 необходимо с того, что снимается заднее колесо:

За колесом располагается барабан, который также необходимо демонтировать. С этим проблем не возникает, поэтому движемся далее.
После снятия барабана необходимо осмотреть изношенные колодки. Если толщина фрикционной накладки превышает 1,5 мм, то заменять изделия нет необходимости. Перед проведением дальнейших работ требуется очистить механизм от грязи и пыли. Для этого использовать можно щетку или тряпочку.
Если изделия нуждаются в замене, то необходимо взять отвертку, после чего демонтировать первоначально верхнюю, затем нижнюю соединительные пружинки. Если отверткой демонтировать не получается, значит следует воспользоваться пассатижами. На фото ниже показана пружинки, которую следует демонтировать.
Далее необходимо снять фиксаторы, которые состоят из стержня, шайбы и пружинки. Эти шайбы надо повернуть на 90 градусов, чтобы снять их через прорези. Вот как выглядят эти шайбы, которые держат колодки.
Аналогичные процедуры проводятся и со второй колодкой.
После снятия пружин и фиксаторов колодки самостоятельно извлекаются.
Выпрямляется фиксирующий шплинт ручника. На фото ниже показано расположение фиксирующего шплинта. Теперь требуется расшплинтовать рычаг стояночного тормоза. Это можно сделать при помощи пассатижей. После этого снимается шайба, затем рычаг.
В процессе демонтажа у вас возникнет вопрос, а что же делать с наконечником стояночного тормоза? Его нужно отсоединить от изделия, после чего оставить висеть.
Все детали стояночного тормоза, которые были сняты со старого изделия, при необходимости рекомендуется поменять на новые.

Задние тормозные колодки на ВАЗ 2107 следует устанавливать в порядке обратном снятию. Перед установкой нужно не забыть максимально свести поршеньки тормозного цилиндра. Несмотря на простую конструкцию, устанавливать их гораздо сложнее, нежели передние. Но проделав процедуру один раз, все последующие ремонты вам будет гораздо проще

Стоимость новых колодок составляет от 800 рублей за комплект, но важно при этом приобретать качественные изделия, а не китайский “ширпотреб”. От этого будет зависеть не только срок службы изделий, но и торможение автомобиля

На этом процедура замены окончена, если остались вопросы, обязательно их задавайте.

Как работает тормозная система автомобиля?

Вначале немного теории. Тормозная система необходима в любом транспортном средстве для изменения скорости движения машины, совершения маневров исходя из ситуации на дороге, остановки.

Несмотря на обилие марок, которые предлагает потребителям современное автомобилестроение, принцип ее работы одинаковый для всех. Она состоит из:

педали;
главного тормозного цилиндра;
соединительной арматуры (трубок);
рабочих цилиндров, расположенных на обеих осях машины;
усилителя.

Водитель, нажимая на педаль в салоне, через поршень главного цилиндра оказывает давление на тормозную жидкость, которая поступает в систему. Она воздействует на рабочие цилиндры, которые приводят в действие устройства торможения.

При отпущенной педали происходит обратная работа: «тормозуха», как ее называют водители, возвращается в главный цилиндр и бачок, а колеса становятся свободными.

Механизмы торможения

Они подразделяются на два вида: барабанного типа и дисковые. Первый тип изобрел знаменитый француз Луи Рено, основатель марки Renault, в 1902 году. В этом же году Уильям Ланчестер с берегов Британии запатентовал дисковую систему. Она не пользовалась популярностью по причине ужасного скрипа, который издавали медные колодки при контакте с диском.

Дисковый вариант в современном обличии появился значительно позже: в 1953 году их установила на «Ягуар» фирма British Girling.

Барабанные тормоза. Состоят из самого барабана, металлической чаши, закрепленной на ступице, одного или двух цилиндров, пружин, колодок. При нажатии на педаль, последние расходятся, прижимаются к округлой поверхности барабана, вращающегося вместе с колесом, происходит торможение.

Вся нагрузка от трения двух компонентов системы приходится на фрикционные накладки, которые приклеены или приклепаны к металлическому корпусу колодок.

Такие механизмы в современном автомобилестроении считаются менее эффективными, поэтому сейчас они устанавливаются в основном на коммерческом транспорте, на задних колесах некоторых марок легковых автомобилей.

Дисковые тормоза

Система состоит из идеально гладкого чугунного диска, расположенного на ступице, суппорта, в котором стоят две колодки, одного или двух рабочих цилиндров. Сам суппорт прикреплен непосредственно к подвеске авто.

При торможении устройство приводит в движение гидравлика, которая и обеспечивает тесный контакт фрикционных накладок колодок и диска.

В чем преимущество дисковой системы?

Объясним, почему производители современных автомобилей предпочитают такие устройства:

Более стабильное торможение. Площадь контактируемого пятна в барабанном виде больше, чем в дисковом. Однако поршни не в состоянии равномерно прижать колодки, что сказывается на качестве процесса. Колодки в системе с диском прижимают его с обеих сторон, обеспечивая оперативную остановку колеса.
Дисковые тормоза меньше по размеру и по весу. Температурный режим их работы значительно ниже. В этом «виноваты» вентиляционные отверстия в диске, небольшие размеры участка соприкосновения деталей. В результате они меньше перегреваются, делая торможение более эффективным.
Фрикционные накладки расположены внутри барабанного устройства. Вся пыль от трения попадает на контактируемую поверхность, что также мешает качественному замедлению автомобиля.
Дисковые тормоза удобны: их проще обслуживать.

Современная промышленность выпускает диски обычного вида и вентилируемые. Последние обеспечивают обдув воздухом через отверстия, что позволяет снизить рабочую температуру. Они шире обычных по толщине, стоят дороже, но имеют больший эксплуатационный ресурс.

Разобравшись с принципом работы системы, перейдем к основной теме обзора.

Замена передних тормозных дисков на ВАЗ 2108: что нужно знать

Процедура установки нового комплекта тормозных дисков не доставит сложностей даже неопытным механикам, однако потребует внимательности и точного следования инструкции.

Весь фронт работ по силам одной паре рук и зайдет не более часа свободного времени, из инструментов потребуется наличие деревянного молотка, гаечных ключей и длинной шлицевой отвертки, а также домкрата или баллонного ключа для демонтажа колес. Алгоритм работы следующий:

Паркуем автомобиль на ровной площадке, после чего подкладываем упоры под задние колеса и выжимаем селектор КПП в положение первой передачи; Далее приподнимаем переднюю часть автомобиля и демонтируем колесо, чтобы добраться до тормозного механизма; Теперь требуется открутить наплавляющие колеса и отсоединить поворотный кулак, после чего приступаем к разборке тормозов. Сначала снимаем тормозные колодки, а затем откручиваем крепления диска и также вытаскиваем деталь движением на себя

Во время демонтажа важно не повредить тормозной поршень и не растерять фрикционные пружины; Затем подготавливаем новый диск для установки: протираем деталь жесткой щеткой, а затем мягкой ветошью, смоченной в техническом спирте. Монтируем деталь на место; Далее устанавливаем тормозные колодки. Если возникают трудности в ходе установки, требуется отжать шлицевой отверткой тормозной поршень вбок до упора, предварительно откачав немного жидкости из накопительного бачка под капотом; В завершение подключаем поворотные кулаки и ставим на место колесо

Аналогичную процедуру проводим с оставшимся колесом переднего моста

Если возникают трудности в ходе установки, требуется отжать шлицевой отверткой тормозной поршень вбок до упора, предварительно откачав немного жидкости из накопительного бачка под капотом; В завершение подключаем поворотные кулаки и ставим на место колесо. Аналогичную процедуру проводим с оставшимся колесом переднего моста.

Не лишним будет также замена тормозных колодок, что позволит сэкономить время на обслуживании автомобиля и пройти за раз обкатку сразу двух конструкционных узлов.

Советы по уходу и обслуживанию тормозной системы

Строго придерживаться графика проведения технического осмотра. Изготовитель рекомендует интервал в 15000 км;
Покупать, устанавливать исключительно оригинальные запчасти, расходные материалы;
Придерживаться умеренного стиля вождения. При систематической эксплуатации по бездорожью, горным серпантинам устанавливать тормозные диски класса с насечками, перфорированной поверхностью.

Все еще не знаете, как самостоятельно заменить элементы тормозной системы — прочтите инструкцию, просмотрите видео. Не имеете достаточного времени для обслуживания Нива Шевроле — обратитесь в сервисный центр для заказа платной услуги.

Процедура снятия

1. Снимаем нужное колесо и тормозные колодки.

2. Откручиваем 2 болта крепления направляющей колодок к поворотному кулаку и снимаем тормозной механизм в сборе. При этом не отсоединяем его от колесного цилиндра.

3. Подвешиваем снятый тормозной механизм к пружине передней подвески. Не перекручивайте и не натягивайте тормозной шланг.

4. Очищаем диск от грязи и наносим WD-40 на соединения диска со ступицей и на направляющие штифты.

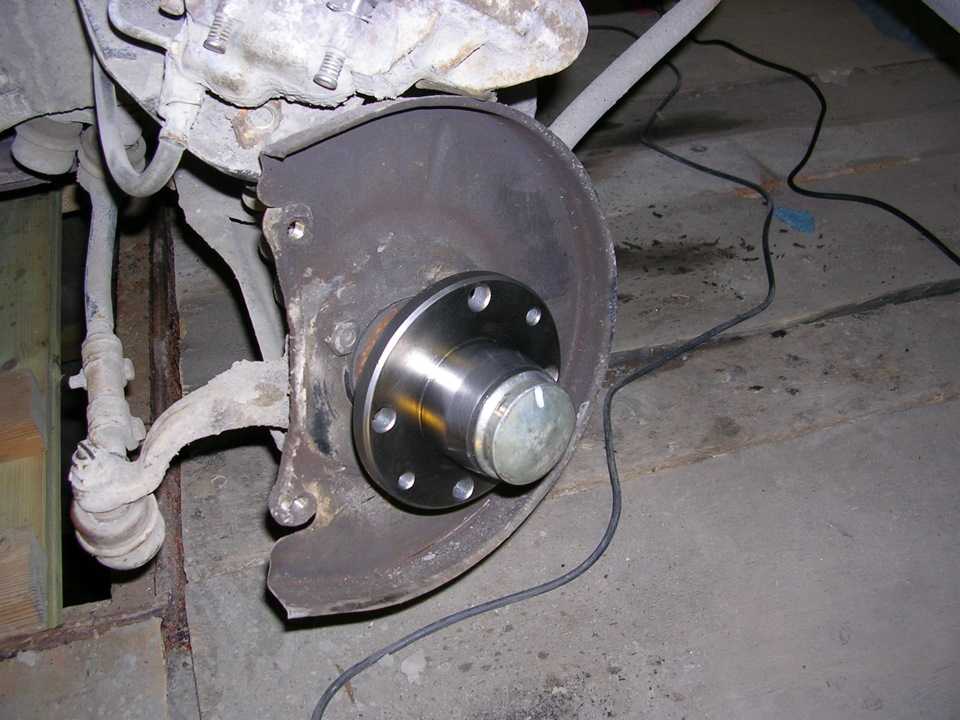

5. Откручиваем 2 направляющих штифта и снимаем тормозной диск. Можно сбить его резиновым молотком.

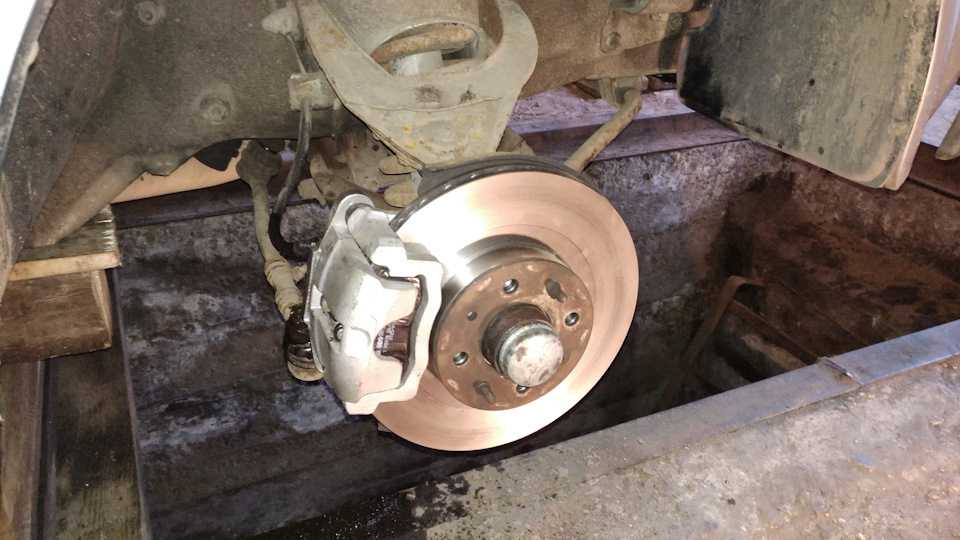

6. Устанавливаем тормозной диск в обратном порядке. Если вы устанавливаете на место старый диск, то нужно напильником снять буртики, которые образовались в процессе износа.

Это интересно: Какая должна быть компрессия в двигателе Ваз 2107

Как часто нужно менять передние колодки

Начнем с того, что на автомобиле ВАЗ 2107 передние тормоза представлены дисковой системой, которая в некотором роде является намного лучше, нежели барабанная, но сейчас не об этом. Спереди на каждом суппорте размещены по 2 колодки, которые и отвечают за эффективное торможение автомобиля. Передние тормозные колодки ВАЗ 2107 имеют следующий вид, представленный на фото выше.

По сути изделия представляют собой стальную пластину, на которую наносится специальный фрикционный слой. Именно этот фрикционный слой и является основой торможения автомобиля. Когда этот слой стирается, что зависит не только от частоты использования педали тормоза, но и от характера вождения, то владельцу автомобиля срочно необходимо заменить тормозные колодки на ВАЗ 2107. Если этого не сделать своевременно, то каким может быть итог, понимаете сами.

Как часто необходимо менять рассматриваемые детали, зависит от таковых факторов:

состояние тормозной системы;
характер и манеры вождения;
производитель изделий;
регулярность прохождения ТО.

Но наш менталитет таков, что мы не обращаем внимания на то, как часто нужно менять колодки, а делаем это уже когда прижмет. Причины, которые свидетельствуют о том, что автомобиль требует провести ремонтные работы тормозной системы, обусловлены следующими признаками:

появление посторонних звуков при нажатии на педаль тормоза: скрип или скрежет;
чтобы затормозить, необходимо приложить усилие;
при торможении автомобиль начинает уходить в занос.

Ориентировочно заменять передние колодки на автомобиле необходимо через каждые 25-30 тысяч км. Но этот диапазон является средним, так как кто-то может отъездить и 50 тысяч км без замены изделий, а можно только 10. Что представляет собой замена передних тормозных колодок ВАЗ 2107, рассмотрим детальнее.

Детальное описание замены передних колодок на ВАЗ 2107

Замена колодок на ВАЗ 2107 представляет собой несложный процесс, к которому требуется отнести серьезно. Для начала необходимо приобрести новые изделия. Покупать их необходимо комплектом, да и проводить замену следует сразу на обоих колесах. После этого убедиться в наличие основного перечня инструментов, это:

отвертка;
молоток и зубило;
плоскогубцы;
стандартный набор гаечных ключей;
смазка WD-40;
очиститель Brake Cleaner (не обязательно).

Приступаем к рабочему процессу:

Первоначально следует удалить из тормозного бачка часть жидкости, что делается для исключения ее перелива через край и попадания в моторный отсек.
Под колеса следует подставить башмаки, а затем установить домкрат и поднять переднюю часть. После снимается колесо, а затем очищается поверхность суппорта от грязи и пыли.
Используя тонкую отверточку, следует извлечь два видимых шплинта. Эти шплинты предназначаются для удержания штоков колодок. На фото ниже представлен вид расположения этих двух шплинтов.
Используя отвертку, необходимо выдавить штоки колодок. Если собственных усилий недостаточно, то можно воспользоваться молотком и пробоем.
Изделия удерживаются дополнительно пружинными конструкциями, которые можно рассмотреть на фото выше. Их также необходимо демонтировать, для чего воспользоваться плоскогубцами.
Когда штоки и пружины извлечены, можно приступать к демонтажу самих изделий. Обычно колодки сидят неплотно, поэтому их достаточно поддеть отверткой и вынуть, как показано на фото ниже.
Как только колодки демонтированы, рекомендуется провести очистку посадочного места при помощи специальных средств, и можно приступать к установке новых.
Для этого с помощью монтажки или отвертки нужно развести оба цилиндрика, тем самым подготовить место для новых(более толстых) колодок. Параллельно не забываем следить за уровнем вытесняемой жидкости в бочке, и при необходимости отбирать ее.

После установки новых изделий на свои места, следует в обратном порядке установить штоки и крепежные пружины. На этом замена передних колодок на популярном автомобиле ВАЗ 2107 завершена. Ничего сложного, как видите, вовсе нет. Все просто и понятно, но при этом главное выполнять все действия в порядке, описанном выше. После установки новых элементов системы по инструкции, прокачку тормозов осуществлять нет необходимости.

Если уж вы решили заменить изношенные изделия, то рекомендуется новые приобретать таких фирм, как Феродо, АТЕ или Ниппон. Они гораздо дольше прослужат, а также порадуют своим качеством и показателями торможения. Если вы все еще не знаете, как поменять передние тормозные колодки на жигулях, то данный материал будет хорошим помощником. И помните, что переплатить мастеру на СТО вы всегда успеете, но только пи этом вы не сможете получить бесценный опыт по ремонту своего автомобиля.

Диски на ВАЗ 2107

Несмотря на то, что модель выпускалась долгие годы, и, казалось бы, рестайлинговые версии должны были сильно отличаться друг от друга с течением времени, колёсная база, форма кузова и другие параметры экстерьера остались неизменными.

Колёсные диски на ВАЗ 2107 в заводской комплектации имеют следующие параметры:

Стандартная для продукции ВАЗ сверловка, или диаметр посадочного отверстия на полуось автомобиля, составляющая 58,5 мм, а также разболтовка — каждая ступица крепится на 4 шпильки по 98 мм. Это достаточно универсальный размер, потому что многие европейские производители дисков, которые устанавливаются на большинство авто эконом-класса, часто применяют размерность 4×100, что полностью совместимо с продукцией российского завода.
Все прошедшие 30 лет концерн ставил на свои автомобили в самой простой комплектации автомобильные диски на «классику» с размерностью 5J × 13 ET29 в штампованном варианте и без колпаков, на которые с лёгкостью устанавливались покрышки 165/80/R13 и 175/70/R13.
Более дорогостоящие модификации комплектовались колёсами 5,5J × 12 ET32 и резиной 175/65/R14 или 185/60/R14, немного увеличивая вылет диска для того, чтобы видимая часть колеса не выступала за поперечные габариты кузова.
Диски на 15 на 2107 — особая «изюминка» моделей первых лет. На самые топовые комплектации все эти годы завод ставил колёса с параметрами 6J × 15 ET25 и, соответственно, шины 185/55/R15 или 195/50/R15, и это был максимум, которого смогли достигнуть российские инженеры.

О штампованных дисках для авто ВАЗ 2107

Время на чтение: 7 минут

За последние годы жизнь в России круто поменялась, и приход всевозможных официальных дилеров зарубежных марок авто с мировым именем, а также доступность автокредитования сделали своё дело — объём проданных иномарок стал превышать количество проданных «железных коней» отечественного производства. Однако тот факт, что знаменитый флагман концерна «АвтоВАЗ» 2107 выпускался с 1982 по 2012 годы, то есть на протяжении 30 лет, говорит о том, что любовь к российским маркам авто у россиян не пропала. Наряду с продажами и сервисным обслуживанием «Жигулей» и по сегодняшний день на прилавках автомагазинов можно встретить различные аксессуары для «классики», в том числе и колёсные диски.

Монтаж дисковых тормозов на заднюю ось ВАЗ 2107

Как известно, на задней оси ВАЗ 2107 изначально установлены не дисковые, а барабанные тормоза, которые не отличаются высокой эффективностью. В связи с этим многие автолюбители самостоятельно заменяют эти тормоза дисковыми. Рассмотрим эту процедуру подробнее.

Последовательность действий

Для работы нам будут нужны инструменты, перечисленные в списке выше. Кроме них нам потребуется жидкость для очистки ржавчины. Лучше, если это будет WD40.

Автомобиль поддомкрачивается, задние колёса снимаются. Открывается доступ к тормозным барабанам и задним полуосям. Полуоси тщательно оттираются от грязи с помощью ветоши, а при необходимости — обрабатываются составом WD40.
Тормозная жидкость из системы сливается в заранее подготовленную ёмкость. Из тормозного барабана извлекаются колодки, затем он снимается вместе с полуосями так, чтобы остались лишь тормозные трубки.
Из полуосей извлекаются крепёжные кольца и ступичные подшипники, находящиеся под кольцами.
Теперь полуоси стачиваются на токарном станке таким образом, чтобы их диаметр совпадал с диаметром выбранного тормозного диска (на этом этапе работы автовладельцу потребуется помощь квалифицированного токаря). После этого в полуосях сверлятся отверстия под крепёжные болты тормозного диска.
Усовершенствованные таким образом полуоси устанавливаются обратно на заднюю ось ВАЗ 2107. Сверху на них устанавливается тормозной диск и прикручивается парой крепёжных болтов так, как это показано на фотографиях выше. После закрепления дисков на них устанавливаются дисковые суппорты с колодками, задние колёса устанавливаются на штатные места и автомобиль опускается с домкратов.

Видео: ставим задние дисковые тормоза на «классику»

Итак, поменять передние тормозные диски на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — это умение пользоваться гаечными ключами и минимальное представление о работе дисковой тормозной системы. Что касается замены задних барабанных тормозов дисковыми, то здесь без помощи квалифицированного токаря обойтись не удастся.

Назначение и принцип работы тормозных дисков на ВАЗ 2107

Тормозные диски являются частью основной тормозной системы. Они располагаются на передней оси ВАЗ 2107 и вращаются вместе с ней. К тормозным дискам крепится суппорт с тормозными колодками и гидравлическими цилиндрами. Как только водитель решает затормозить и нажимает на педаль, в гидравлические цилиндры по специальным шлангам начинает поступать тормозная жидкость. Под её воздействием из цилиндров выдвигаются поршни, давящие на тормозные колодки. А колодки, в свою очередь, сдавливают тормозной диск с обеих сторон. Диск, а вместе с ним и передние колёса ВАЗ 2107 начинают вращаться медленнее и автомобиль плавно тормозит.

Замена переднего тормозного диска на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Тормозной диск – он является неотъемлемой частью тормозной системы автомобиля, всё дело в том что за счёт него и осуществляется торможение, то есть когда вы нажимаете на педаль тормоза две тормозные колодки обхватывают данный диск и вследствие чего происходит торможение, но со временем и тормозные колодки приходят в негодность и тормозной диск изнашивается, поэтому эти так скажем расходники нужно периодически менять потому что если не обращать внимание на изношенные детали тормозной системы, то со временем тормоза будут становиться всё хуже и хуже, а так же при торможение возможно будет скрипеть либо передняя часть, либо же задняя, это уже будет говорить о том что тормозные колодки пришли в негодность и их нужно менять, кстати если у вас скрепит передняя часть при торможение, либо же издаётся скрежет металла, тогда замене будут подлежать лишь передние тормозные колодки (О том как заменить данные колодки, см. в статье: «Замена передних тормозных колодок»), а если такая же ситуация у вас будет происходить с задними колёсами, то это будет говорить о том что задние тормозные колодки нуждаются в замене, а о том как их заменить, читайте в статье: «Замена задних тормозных колодок на ВАЗ», там всё подробно описано

Но всё же вернёмся ближе к теме, а именно к замене переднего тормозного диска, сперва пару слов, вообще тормозной диск может износиться из-за разных ситуаций, но в основном когда те самые колодки о которых шла речь выше стираются, то тормозной диск ещё быстрее приходит в негодность, потому что на колодках есть накладки за счёт которых и осуществляется торможение, но когда эти накладки стираются и остаётся один лишь металлический корпус, то получается что при торможение металлический корпус колодок обхватывает сам тормозной диск, при этом машина останавливается хуже, будет слышен скрежет металла и при этом сам тормозной диск будет очень хорошо стираться и очень хорошо царапаться, поэтому если вы хотите продлить ему жизнь то вовремя заменяйте данные колодки, но всё же если диск износился и то его нужно обязательно менять и не как иначе, а о том как его поменять и в каких случаях это нужно делать, мы сегодня и разберём вместе с вами в данной статье по замене.

Примечание! Для того чтобы произвести замену самого тормозного диска, вам нужно будет запастись: Гаечным ключом примерно «на 8», а так же монтажной лопаткой которая в автомагазине стоит около 300-500 руб, либо же если нет её тогда просто запаситесь ломом или же если у вас, то очень большой, длинной и толстой отвёрткой!

Где находиться тормозной диск? Если брать автомобили отечественного производства, то на большинстве машин включая так же и классику тормозные диски располагаются только в передней части автомобиля (Местонахождение данного тормозного диска, на фото ниже указано стрелкой), но чтобы на них беспрепятственно взглянуть вам нужно иметь на своё автомобиле любые диски которые обеспечат нормальный обзор данного тормозного диска, как вы уже поняли на штатных дисках именуемых ещё штамповки, сам тормозной диск нельзя будет увидеть так штатные диски имеют сплошную форму и тем самым закрывают все внутренности тормозного механизма у автомобиля.

Когда нужно заменять тормозной диск? Обычно его заменяют в тех случае, когда его толщина стала меньше 9 мм, что не допустимо так менее этой толщины тормозной диск уже попросту начинает крошиться и разваливаться на части, потому что он становиться тонкий и уже не держит тех самых нагрузок которые так скажем он держал до этого, а так же данный тормозной диск нужно менять ещё в том случае если на его поверхности появились глубокие риски, или же если на неё появились различного рода трещины.

Диск тормозной АТС 2108 Тюнинг с насечками (2 штуки)

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт clubturbo.ru

На что нужно визуально обратить внимание для определения износа тормозного диска

Главный признак износа тормозной системы обозначается пульсированием педали тормоза и вибрацией автомобиля, а так же его корпуса.

Совершая экстренное торможение, (резко нажимая на педаль во время движения), издается скрип, скрежет, и другие не нужные звуки. Это указывает на то что, неисправные тормозные колодки задевают тормозной диск, создавая его износ. Возможно, так же, это несоответствие деталей с диском, из-за не качественных тормозных колодок.
При убавлении скорости, педаль тормоза ощущается мягче, проваливается или наоборот, происходит ее блокировка. Такой признак указывает на предельную изношенность тормозных колодок.
Неисправностью системы также является длинный тормозной путь.
Вибрация и визг тормозов свидетельствуют о повышенном износе накладок тормозных колодок, об овальности тормозных барабанов, или задирах на дисках.
Современные машины оснащены датчиками износа колодок. Горящий индикатор показывает износ колодок, которые подлежат замене.
Изменения момента торможения и биение руля при этом, сигнализирует о деформации дисков.
Нажимая на педаль тормоза, на большой скорости, машину заносит в сторону, а возможно и раскручивает на сухой дороге.
Отсутствие обратного хода тормозной педали, говорит о пригорании колодок к диску, а значит об отсутствии тормозов. Ездить в таком состоянии на машине категорически запрещено.
Если при торможении происходит блокировка одного или нескольких колес, то такой признак указывает на наличие задиров на тормозном диске, и требует его проточки, или замены.

Исправность заднего тормоза можно проверить таким путем: пустить машину задним ходом и нажать на педаль тормоза. Если автомобиль неохотно останавливается, то это указывает на неисправность задней тормозной системы.

Перечисленные признаки являются косвенными, визуальными. Основные неисправности дисков выявляются при непосредственном их осмотре, и замере на изношенность.

Проверяя диски можно обнаружить деформацию или перекос детали, присутствие глубоких сколов, царапин, выступающий бортик по краю, уменьшенную толщину, растрескивания. Все это показывает на износ диска и требует его замены.

Конструкция и принцип действия тормозной системы ВАЗ 2114

На ВАЗ 2114 установлена достаточно эффективная система торможения, у нее гидравлический привод и вакуумный усилитель тормозов. Тормоза передних колес дисковые, задних — с тормозным барабаном и колодками. Такое устройство позволяет с высокой эффективностью маневрировать на дороге и в случае необходимости, применять экстренное торможение. Тормозной путь ВАЗ 2114 на скорости 80 км/час составляет ≈ 38 метров.

Передний тормоз состоит из:

тормозного диска — он изготавливается из серого чугуна или углеродистой стали и на нем обязательно должны протачиваться канавки для эффективного охлаждения воздухом при торможении;
фрикционных элементов, или тормозных колодок в количестве двух штук;
суппорта;
поршня;
защитной противопылевой манжеты и резинового уплотнительного кольца.

Обычно тормоза передних колес ВАЗ 2114 характеризуют как дисковые, с суппортом, поршневые однопальцевые — с плавающими колодками.

Когда происходит нажатие на педаль тормоза, жидкость давит на дно суппорта, он смещается и давит на колодку, находящуюся на внутренней поверхности диска. Она прижимается к нему и суппорт под давлением смещается на пальцах в обратном направлении, заставляя колодку, находящуюся на внешней стороне, зажимать металлический диск полностью. В результате того, что диск оказывается зажат между колодками, происходит торможение автомобиля и чем сильнее усилие на педаль, тем эффективнее процесс торможения. Когда педаль отпускается давление снижается, суппорт перемещается и колодки отходят от диска. Необходимый зазор поддерживается автоматически из-за того, что подпружинивается уплотнительное кольцо в цилиндре, в том числе при износе фрикционных поверхностей.

Тормоз заднего колеса состоит из барабана, к которому при торможении прижимаются обе колодки, которые находятся в барабане. Закрепляются они верхней и нижней стяжными пружинами. Верхние обе колодки прижимаются к рабочему цилиндру, а нижняя прижимает их к неподвижному упору. Когда нажимается тормоз, колодки прижимаются поршнем цилиндра к внутренней части тормозного барабана. А при движении, за счет крутящего момента давление колодки на барабан усиливается.
