Система выпуска отработавших газов

Инструкция по замене глушителя и не только

Замену глушителя на «Приоре» легко произвести, загнав автомобиль на эстакаду, или разместив его над смотровой ямой

Некоторые автолюбители просто поднимают одну сторону автомобиля домкратами, но в таком случае очень важно использовать страховочные упоры

Прежде чем приступать к замене глушителя, стоит разобраться ещё с несколькими деталями выхлопной системы. Необходимость в замене проставочных колец, резиновых подвесок или гофры может появиться уже в процессе осмотра или даже демонтажа глушителя.

Меняем уплотнительное кольцо

Уплотнительное кольцо изготавливается из термостойкого армированного материала и служит для понижения температуры выхлопных газов. В процессе эксплуатации оно выгорает.

Уплотнительное кольцо глушителя не только делает соединение герметичным, но и снижает температуру отработанных газов

Удобнее всего поменять кольцо в процессе установки нового глушителя. Для замены необходимо открутить болты, соединяющие глушитель и резонатор. Разомкнув части глушителя, вы увидите уплотнительное кольцо и сможете заменить его.

Устанавливаем новые резиновые подвески

Резиновые подвески, на которых крепятся глушитель и резонатор, лучше поменять при первых признаках износа. Это может спасти от более серьёзных проблем с выхлопной системой. Чтобы снять крепление, сначала надо отсоединить от него глушитель, а затем снять саму подвеску с крючка. Перед установкой новой подвески крючок лучше промыть от грязи, чтобы новая резинка держалась надёжно.

Подвески глушителя на «Приору» продаются в большинстве магазинов запчастей

Меняем гофру глушителя

Гофра глушителя служит для понижения вибрации выхлопной системы. Этот узел обычно изготавливают из нержавеющей стали. Служит она довольно долго, но со временем всё же требует замены. Если вы обладаете навыками аргонной сварки, то сможете поменять гофру глушителя на «Приоре» самостоятельно.

Приваривать гофру следует аккуратно, чтобы не повредить глушитель

В первую очередь, нужно замерить старую гофру и подобрать новую подходящего размера. Затем следует аккуратно вырезать старую гофру, а на её место вставить и приварить новую.

Инструкция по замене глушителя и резонатора на «Ладе-Приоре»

Для замены глушителя на «Приоре» вам понадобятся следующие инструменты:

гаечные ключи на 7 и 13;
отвёртка с плоским жалом;
зубило;
молоток.

Следуя приведённой ниже инструкции, вы сможете самостоятельно демонтировать старый глушитель и установить новый. При необходимости можно поменять и резонатор.

Открутите болты хомута, соединяющего трубы глушителя и резонатора.
Разомкните трубы и извлеките уплотнительное кольцо.
Если нужно поменять резонатор, открутите болты крепления трубы резонатора и выньте армированную проставку.
Снимите глушитель и, при необходимости, резонатор с резиновых подвесок.
Расположите основной и дополнительный глушители под автомобилем, в том положении, в котором они будут установлены.
Закрепите резонатор на резинках.
Вставьте новую проставку и прикрутите резонатор к приёмной трубе катализатора. Не затягивайте гайки слишком сильно, заверните их до упора.
Подвесьте глушитель на резинках.
Вставьте уплотнительное кольцо и соедините глушитель с трубой резонатора.
Проверьте все соединения и подвесы.

Все проставочные кольца при установке глушителя стоит заменить новыми.

Видео: замена глушителя и резонатора на автомобиле «Лада-Приора»

Поменять глушитель довольно просто практически на любом автомобиле, и «Приора» — не исключение. Исправный глушитель бережёт не только окружающую среду, но и ваш душевный покой. Когда машина работает тихо, а из-под днища не доносится ни стуков ни дребезжания, можно расслабиться и полностью сосредоточиться на вождении.

Порядок замены заднего глушителя на Приоре своими руками

Итак, стоит сразу отметить, что удобнее всего выполнять этот ремонт на смотровой яме. Если же таких условий нет, то необходимо хотя бы поднять заднюю часть машины домкратом.

Итак, наносим на все резьбовые соединения проникающую смазку, после чего ждем несколько минут до тех пор, пока все откиснет!

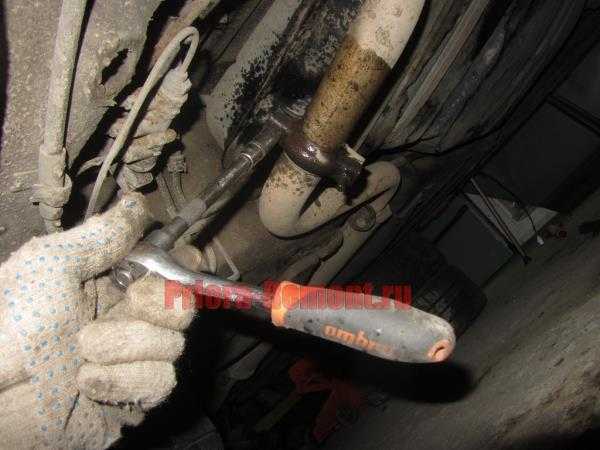

Теперь откручиваем две гайки стяжных болтов хомута, соединяющего резонатор с глушителем Приоры.

После этого необходимо отодвинуть хомут в сторону, и разъединить часть выхлопной. Если вручную сделать это не удается, то можно аккуратно и без лишних усилий пару раз стукнуть молотком по соединению.

В результате получаем следующую картину.

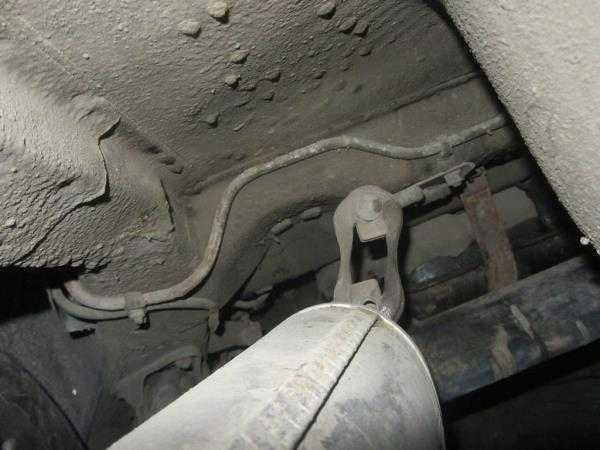

Теперь глушитель остается висеть только на резиновых подвесах, с которых его необходимо снять.

Как видно на верхнем фото, одна резинка находится практически в самой задней части глушителя, а вторая ближе к балке, то есть — с другого конца.

После чего снимаем глушитель с автомобиля полностью и производим замену на новый. Установка производится в обратной последовательности. Лучше всего при выполнении этого ремонта также заменить болты и гайки, а также сам стяжной хомут на новый. Соединительное кольцо внимательно осмотреть на наличие повреждений, и в случае необходимости заменить новым.

Цена нового глушителя на Приору может довольно сильно отличаться, и зависит от металла изготовления, а также от производителя. Цены могут варьироваться в пределах 1000-2000 рублей.

В данной статье мы рассмотрим процесс замены пришедших в негодность элементов выпуска отработанных газов на автомобиле ВАЗ 2170 — Лада Приора. В частности, мы определимся с тем как правильно произвести замену дополнительного и основного глушителей.

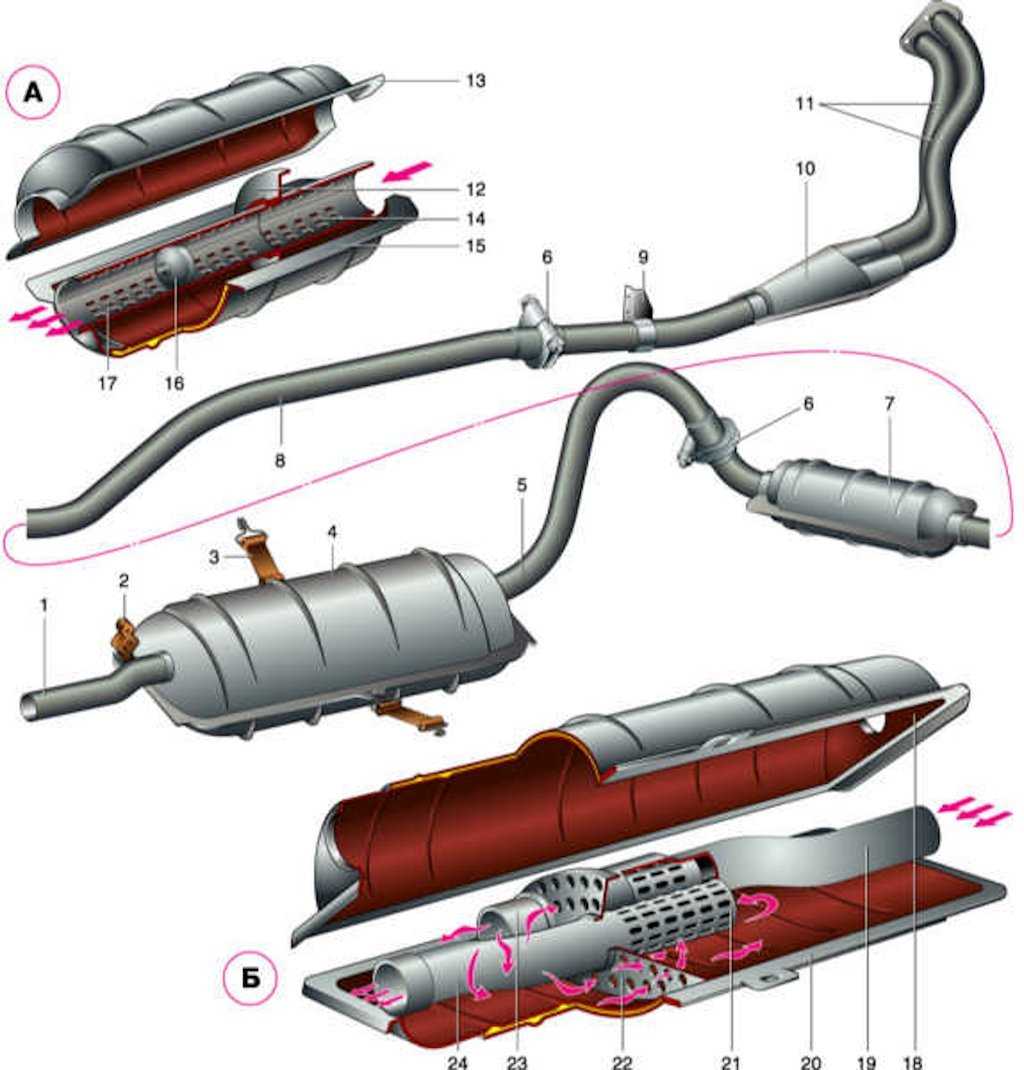

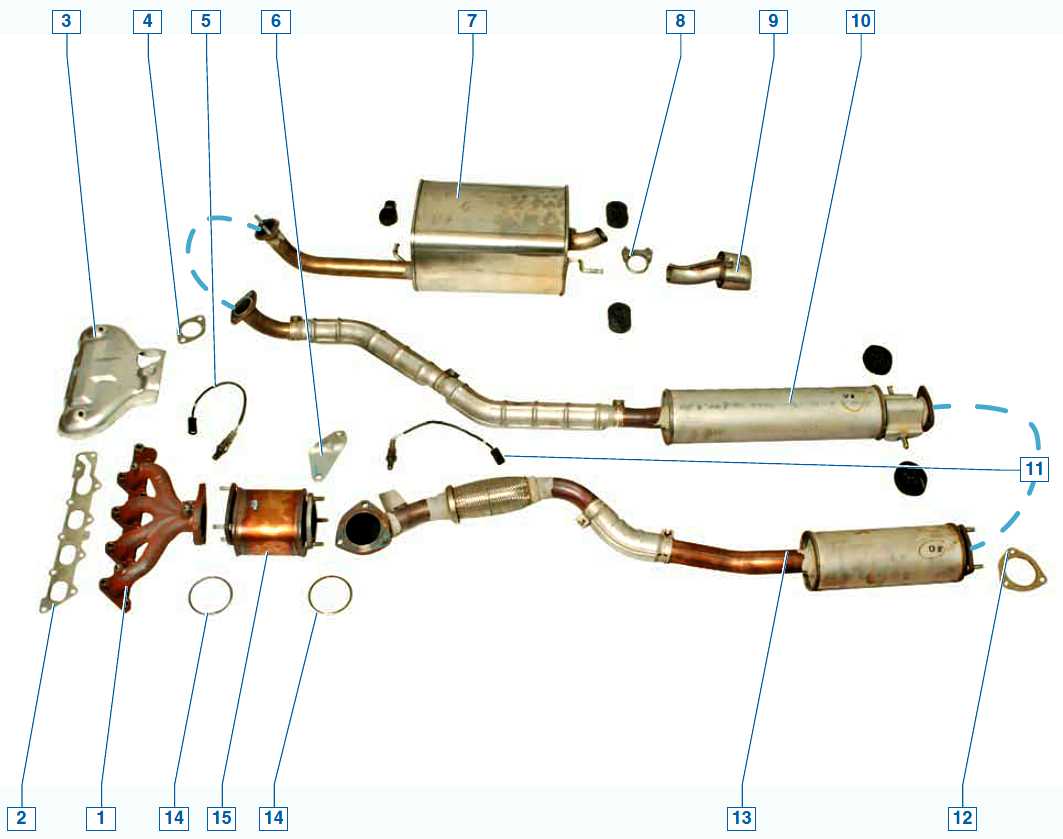

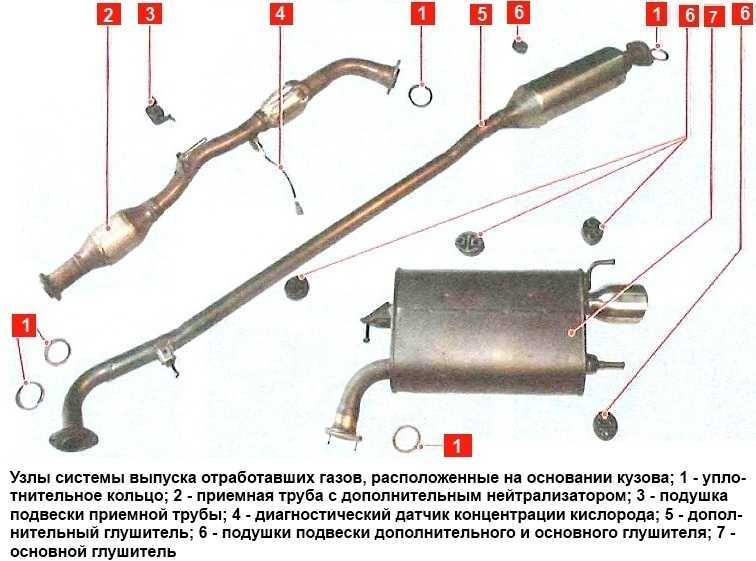

Основные узлы выхлопной системы Приоры

Как уже упоминалось, это не один элемент, а несколько:

Выпускные клапаны ГРМ (газораспределительной системы).
Выпускной коллектор с сажевым фильтром (катализатором).
Датчик кислорода (Лямбда-зонд) 2 штуки.
Средняя часть с резонатором.
Хвостовая часть с глушителем.

Каждую из этих частей нужно рассматривать отдельно.

Выпуск газов в головке блока

Эта часть работы газораспределительного механизма. Полное описание этого механизма, это отдельный вопрос работы двигателя. Здесь достаточно упомянуть, что 8 выпускных клапанов открываются в режиме выпуска, и поршень вталкивает отработанные газы в систему . А именно в выпускной коллектор.

Катализатор, или сажевый фильтр в выпускном коллекторе

Это один из самых сложных и дорогостоящих узлов всей системы выпуска отработанных газов. По сути, это устройство для дожигания несгоревших частиц бензина при помощи катализа. Для этого, тонкие стенки продольных сот фильтра, выполнены из специального материала. Контактируя с ними, бензин сгорает (образно). На выходе получается обычная вода.

Комплект Лямбда-зондов для системы Евро-3

Что такое стандарт Евро-3? По факту, это уровень очистки выхлопных газов автомобиля. Именно по уровням допуска машин в Европу и распределяются эти системы. Существует несколько уровней:

Уровень Евро.
Порог Евро-2.
Евро-3 (основной для «Приоры»).
Евро-4 (Последующие модели и последние «Приоры»).
Евро-5.

На первом варианте, в выхлопную систему добавили сажевый фильтр. О нём сказано выше. А вот в системе №2, уже подключили контроль электроники. Был разработан специальный, довольно сложный и дорогой, датчик. Лямбда-зонд или датчик кислорода. Благодаря специальному покрытию, его сопротивление меняет номинал в зависимости от насыщения выхлопных газов окисью углерода. То есть угарным газом.

Для более точного понимания смысла действия Лямбда-зонда, стоит вкратце описать историю стандартов Евро. Итак.

Для снижения токсичности в выхлопную систему был установлен дожигатель (сажевый фильтр описанный выше). Это и была система Евро. Далее, с развитием электронной составляющей системы управления, пришла идея контроля качества выхлопа. И установили 1 датчик кислорода. Его поставили в системе сразу в коллектор. Перед дожигателем. Это позволило внести в программу таблицы корректировки по насыщенности газами. Система с одним датчиком, называлась Евро-2.

Однако ушлые автомобилисты быстро сообразили, что снижающий мощность мотора сажевый фильтр можно просто выкинуть. Что и начали с успехом делать. Тогда, в систему, после дожигателя, врезали ещё один Лямбда-зонд. И он у же сообщал компьютеру, что фильтр не работает. И тот соответственно, опять урезал топливо. Это стало новым стандартом Евро-3. Ну а Евро-4 и 5, это всего лишь доработка программного обеспечения и замена топлива под европейский уровень соответственно. Последнее, если ничего не помешает, должно быть проведено в России к концу 2017 года.

Вот для чего служат датчики кислорода в выхлопной системе «Приоры».

Для чего служит резонатор в выхлопном устройстве Приоры

Его называют ещё — вспомогательный глушитель. Он представляет собой трубу выхлопной системы загнутую под углом, и имеющую в одном месте расширенный участок. Это позволяет первично сглаживать звуковые колебания, вырывающиеся из двигателя при выпуске газов.

Расположен вспомогательный глушитель сразу за коллектором и катализатором. А сразу за ним идёт уже сам глушитель.

На некоторых моделях «Приоры», две части, резонатор и основной глушитель, выполнены единым узлом. Но разборная схема более удобна и в эксплуатации, и в ремонте.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице “Доставка и оплата”

С подробной информацией можно ознакомиться на странице “Доставка и оплата”.

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

Наличными при получении
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

От чего зависит цена?

Для изготовления корпуса и трубок качественных узлов используют специальные нержавеющие и жаростойкие стали, рассчитанные на работу при постоянной термической нагрузке с резкими перепадами температур. Такие глушители служат дольше, но они самые дорогие. Долго прослужат и запчасти из алюминизированных сталей или алюмоцинка. Для удешевления стоимости иногда используют «черные» сплавы.

Чем больше объем глушителя, тем лучше. Другие факторы, повышающие срок эксплуатации и увеличивающие стоимость узла — более толстые стенки и сложная внутренняя конструкция, а также дополнительная термозащита.

Резонатор

Привет всем водителям

Статус про Приору со смыслом – тем для кому важна машина, кто относится к автомобилю бережно, пусть даже слегка. Вы же знаете, что автомобилисты – люди особенные!

Для того, чтобы доказать всю мою любовь к Приоре, не будет достаточно вечности!
Я – за безопасное вождение. Я – за Приору.
Настоящий автомобилист, на самом деле, любит машину вне зависимости от её марки.
А с Приорой зато можно экспериментировать.
Ну да, Приора – не Мерседес, но знали бы вы, что происходило на её заднем сидении :D.
Приора – такой же автомобиль, которому сложно парковаться, и на котором тоже нужно менять зимнюю резину.
Приора – средство на четырёх колёсах, без которого чувствуешь себя словно на четвереньках.
Приора не может ехать быстрее, чем может думать её водитель. Понимаешь?
Приора – это часть меня. И это неисправимо.
Владельцам Приоры опасно врезаться в другие автомобили…
Что ни говори, а Приора всё равно лучше маршрутки.
Деньги, потраченные на Приору, точно не потрачены впустую.
Приора – это железный конь. Очень своеобразный только.
Женщина за рулём Приоры – вот где нужно опасаться.
Приора – она как женщина: чтобы завести, придётся повозиться!
Своя Приора – роднее, чем Приора соседа.
Это не Приора врезалась в столб, это столб напал на Приору.
Я – мужчина не гордый, я и на Приору согласен, если бесплатно))).
Лада Приора покажет, какой ты на самом деле ездок…
Я тебе как владелец Приоры говорю: переходи дорогу осторожнее.
И всё-таки, самое опасное, что может быть в любой машине – это её водитель!
Приора – семейная машина. Но она её скорее не сплотит, а разругает.
Зимой недостаточно откопать Приору из снега. Нужно потом её ещё отогревать…
Приора проездит дольше, если ты будешь меньше её ломать.
Занимаюсь экстремальным спортом – вожу Ладу Приору на высокой скорости))).
Тратить деньги на Приору – всегда приятней, чем на себя.
Государству нужен здоровый водитель. А иначе, кто же тогда будет платить налоги?
Дрифт на Приоре – это вам не шуточки шутить.
Лучшее моё лекарство от стресса – это оказаться в Приоре.
Приора – совсем не роскошь

Но иногда сдвинуть её с места – настоящее везение.
Только не спи за рулём, а то не важно будет, Приора у тебя или Ауди.
Лада Приора: спасибо, что не пешком.
Ненавижу фразу “прижмитесь к обочине”.
Глупо было смеяться над Жигулями в детстве. Теперь-то у меня Приора.

Рёв, стрельба, конденсат и другие поводы заглянуть под машину

Обнаружить проблемы с глушителем легко. Трудно не заметить посторонние звуки, доносящиеся из-под машины, или резко изменившиеся тональность и громкость отклика на нажатие газа. Нередко можно заметить жидкость, вытекающую или даже брызгающую из выхлопной трубы. Всё это признаки неисправностей, но все ли они говорят о проблемах именно в выхлопной системе?

Жидкость в глушителе

Жидкость, капающая из выхлопной трубы — распространённое явление. Однако стоит различать, какая именно это жидкость. Если это вода, в этом нет ничего страшного. При изменении температуры среды влага из воздуха конденсируется на поверхностях глушителя. В случае использования стального глушителя, это может привести к коррозии, но обычно в выхлопной системе «Приоры» используется алюминизированная сталь или нержавеющая, а значит, ущерб от воды будет минимальным. В случаях сильного скопления воды бывалые автомобилисты обычно сверлят в «бочонке» глушителя дренажное отверстие.

В случае чрезмерного скопления воды в глушителе, зимой можно столкнуться с обледенением выхлопной трубы

Если же из выхлопной трубы капает тосол, неисправность стоит искать не в глушителе, а в двигателе. Причина может быть в износе прокладки головки блока цилиндров, а также в разгерметизации самого блока. Тосол в выхлопной трубе — симптом серьёзных проблем, и при его обнаружении стоит безотлагательно провести диагностику двигателя.

Хлопки и выстрелы из выхлопной трубы

Хлопки, доносящиеся из глушителя, сигнализируют о наличии неисправности. Однако это тоже неисправность двигателя, а не выхлопной системы. Выстрелы или хлопки из выхлопной трубы говорят о том, что смесь воздуха и бензина не догорает в блоке цилиндров, а значит, услышав их, стоит проверить свечи и свечные провода, а также исправность газораспределительного механизма. Проблемы со сгоранием смеси не являются симптомом поломки глушителя, однако могут стать её причиной.

Видео: так звучат хлопки из глушителя

Стук из-под машины

Стук из-под днища машины во время езды или дребезжание от вибраций — явление неприятное. Глушитель может задевать бензобак или днище кузова. Возможных причин этому несколько.

В первую очередь проверьте резиновые подвески глушителя. Их износ приводит к расшатыванию всей выхлопной системы. Эти крепления продаются в большинстве магазинов автозапчастей. Их цена обычно не превышает 100 рублей за одну штуку. Замените подвески на новые, и стук прекратится.
Стоит проверить, не расшатан ли хомут, соединяющий основной глушитель и дополнительный. При необходимости следует заменить болты и гайки крепления. Для замены лучше всего использовать крепёж из термостойких материалов.
Использование неправильной модели глушителя с изгибами труб, отличающимися от оригинальной запчасти, может привести к возникновению контакта между выхлопной трубой и разными узлами автомобиля: корпусом, бензобаком и даже подвеской. Будьте внимательны при выборе глушителя.

Занизил машину — стучит глушитель

При установке на «Приору» короткоходной подвески любители тюнинга нередко сталкиваются с ситуацией, когда балка подвески, переместившаяся ближе к корпусу, начинает задевать глушитель. Решить эту проблему можно сменив подвески глушителя на новые, более подходящей формы.

Громкий рёв на оборотах

Если выхлопная система автомобиля теряет герметичность, она не может эффективно снижать громкость выброса отработанных газов. Выхлоп в таком случае зачастую приобретает «псевдоспортивное» звучание. Поэтому, если глушитель зарычал, стоит искать в нём брешь. Она может быть на корпусе глушителя или на трубах. Имеет смысл проверить соединения и их крепления. Если металл, из которого изготовлен глушитель, невысокого качества, выхлопная труба может прогореть и от температуры. Свой вред выхлопной системе наносят время, коррозия и качество отечественных дорог.

Под воздействием давления и температуры могут образоваться пробоины

Прогоревший или пробитый глушитель проще всего заменить. Если разгерметизация произошла в месте стыков, можно ограничиться заменой уплотнительного кольца и необходимых деталей крепежа.

Выполнение работ

Процесс изготовления самой конструкции приводится в видеоролике, который находится в конце статьи, потому подробно на нем останавливаться не будем. Расскажем далее о монтаже.

Машина устанавливается на рампу или яму. Далее порядок действий будет следующим:

Перед тем как полностью затянуть все винты, нужно убедиться, что система двойного выхлопа расположена под правильным углом к поверхности земли.

Под конец стоит еще напомнить, что поскольку новая труба пролегает в непосредственной близости от системы подачи горючего, ее обязательно следует обернуть шнуром, сделанным из асбеста – это позволяет устранить опасность возгорания.

Как изготовить сдвоенную трубу, рассказывается в этом видео:

В первую очередь, двойной выхлоп на автомобиле – это признак ее мощности. Как правило, таким атрибутом наделен многий зарубежный автопром, мощность и вращающий момент двигателей у которых достаточно велик и требует более сложной системы для интенсивного вывода отработанных газов из цилиндров.

Но, есть еще такое понятие, как тюнинг выхлопных систем, это когда по каким-либо причинам серийную конструкцию устройства подвергают переделке. Поводом для таких изменений, сегодня, может быть даже желание просто улучшить внешний вид авто, придать ей крутости и добавить мнимой мощности.

Замена глушителя

Для того чтобы с легкостью провести замену необходимо подготовить весь инструмент, который понадобится для проведения работ. Работы лучше всего проводить на смотровой яме или эстакаде.

Пошаговая инструкция

Смазываем болты стяжного хомута «WD-40» для более легкого откручивания. После чего ждем 5 минут, чтобы смазка проникла в резьбовое соединение, и приступаем к работе.

Ключом и головкой на «13» откручиваем болты стяжного хомута, соединяющие трубу резонатора с трубой глушителя.

Затем как хомут будет демонтирован, необходимо разъединить соединение между резонатором и глушителем. Для этого по стыку слегка ударяем молотком. Между трубами установлено стыкующее кольцо не потеряйте его.

Далее глушитель останется висеть только на резиновых подвесах, демонтируем его с двух подвесов и вынимаем его.

После чего следует оценить состояние подвесных резинок. Если они растянуты или порваны их необходимо заменить.

Далее устанавливаем новый глушитель в обратной последовательности.

Установка «паука» 4-2-1 на Лада Приора: пошаговая инструкция и цена

Для монтажа нового коллектора «паук», понадобятся:

отвертка плоская;
головка на 13мм с удлинителем;
смазка WD-40.

Выполнять работу рекомендуется в следующей последовательности:

1. Убрать вспомогательный глушитель от коллектора, отогнув края пластины и открутив три гайки крепления на трубе, предварительно убедившись в том, что выхлопная система Приоры остыла;
2. Снять защитный экран и стопорную пластину;
3. Поэтапно отсоединить старый заводской коллектор от головки блока цилиндров. В первую очередь необходимо отделить проводные колодки от кислородных датчиков. Затем открутить болты крепления к блоку цилиндров и снять кронштейн. Открутить восемь гаек, соединяющих коллектор и головку блока и снять его;
4. Освободить отверстия головки блока цилиндров от нагара, открытые шпильки смазать графитовой смазкой;
5. Насадить на открытые шпильки паук 4-2-1 и выполнить сборку выхлопной системы в обратном порядке;
6. Проследить за тем, чтобы паук не соприкасался с проводкой и деталями кузова, что может привести к их деформации при сильном нагреве.

Перед тем, как установить паук на Приору, следует обратить внимание на стоимость данной конструкции. Диапазон цен на различные модификации пауков колеблется от 2 до 7 тыс.р., с учетом расходных материалов и работы. По времени процесс установки занимает не более одного часа

По времени процесс установки занимает не более одного часа.

Поломки системы

Проблем с выхлопной системой может возникать немало. Как правило, ремонт невозможен, потребуется замена элементов. Рассмотрим их подробнее.

Ржавчина и разрушение системы из-за коррозии. Особенно данной проблеме способствует накапливающийся конденсат.
Невозможность приглушения шума. Стандартно неисправность вызвана разрушением внутренних перегородок ведущего глушителя.
Разрыв крепежных элементов. Характерным симптомом проблемы является стук глушителя и появление вибрации.
Неисправность кислородного датчика.

Стандартным методом решения тех или иных проблем является замена элемента. В некоторых случаях возможны временные решения, но если глушитель «прогорел» или проржавел, без установки новой детали, к сожалению, попросту не обойтись.

Рисунок 5.24. Система выпуска отработавших газов: 1 – основной глушитель; 2 – подушки подвески основного и дополнительного глушителей; 3 – уплотнительное кольцо; 4 – хомут; 5 – дополнительный глушитель; 6 – прокладка выпускного коллектора; 7 – выпускной коллектор с нейтрализатором в сборе (катколлектор); 8 – прокладка приемной трубы дополнительного глушителя

Отработавшие газы отводятся из двигателя через выпускной коллектор 7 (Рисунок 5.24), объединенный с нейтрализатором (катколлектор), дополнительный глушитель 5 и основной глушитель 1.

На катколлекторе 7 установлены два датчика кислорода: диагностический и основной (управляющий).

Между головкой блока цилиндров и фланцем выпускного коллектора установлена уплотнительная металлоармированная прокладка 6. Приемная труба дополнительного глушителя 5 соединена через прокладку 8 с катколлектором 7, а выпускная труба — с фланцем основного глушителя 1 с помощью подвижного шарнира. Между фланцами труб глушителей, образующих шарнир, установлено тороидальное металлографитное кольцо 3, а во фланцах выполнены внутренние сферические поверхности.

Для уменьшения передачи вибраций от силового агрегата на систему выпуска и кузов в приемную трубу дополнительного глушителя вмонтирован виброкомпенсирующий гофрированный сильфон в металлической оплетке.

Катколлектор 7 закреплен гайками на шпильках головки блока цилиндров и дополнительно зафиксирован на двигателе кронштейном.

Элементы системы подвешены к кузову на четырех резиновых подушках 2.

Для защиты двигателя и основания кузова от нагрева элементами системы перед катколлектором и над дополнительным глушителем установлены стальные термоэкраны. Кроме них в моторном отсеке установлен дополнительный теплоизоляционный щиток, защищающий от перегрева механизм рулевого управления (на Рисунок 5.24 термоэкраны не показаны).

Рисунок 5.25. Расположение элементов системы выпуска отработавших газов в передней части автомобиля: 1 – катколлектор; 2 – приемная труба дополнительного глушителя; 3 – сильфон; 4 – передний термоэкран дополнительного глушителя; 5 – дополнительный глушитель

Расположение элементов системы на автомобиле показано на рисунке 5.25 и 5.26.

Рисунок 5.26. Расположение элементов системы выпуска отработавших газов в задней части автомобиля: 1 – выпускная труба дополнительного глушителя; 2 – подвижный шарнир; 3 – основной глушитель

Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целостность подушек подвески. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют в сборе, так как глушители вместе с трубами представляют собой неразборные узлы.

Рекомендация

Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

Внимание

Для снятия и установки узлов системы вам потребуются: ключи «на 10», «на 13», «на 17», пассатижи с узкими губками, отвертка с плоским лезвием.

https://priora-vaz.ru/2170/5-19-1.html
https://autodont.ru/final-system/vyxlopnaya-sistema-lada-priora
https://lada-priora.org/6-41.html
https://ladaautos.ru/lada-priora/ustrojstvo-i-neispravnosti-vyxlopnoj-sistemy-lada-priora.html
https://priora-vaz.ru/2170/5-19-1.html

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Штатный глушитель-артикул и цена

Комплектуется заводом автомобиль ВАЗ 2170 «Приора» запчастью артикул №2170-120010. Исполненый из лёгкой листовой стали толщиной 0.8-1,1мм. Соединительная входная труба диаметром 48мм. Внутри камеры глушителя (овального бачка — в народе бочонка) расположен ряд параллельных камер для последнего этапа погашения силы звуковой волны выхлопных газов. Выходная труба позволяет устанавливать разного типа насадки на глушитель для придания уникальности, изменения звуковых характеристик выхлопа своего автомобиля. Цена такого штатного глушителя в пределах 1200-1600р. Шагнуть конечно можно на много дальше.

Рёв, стрельба, конденсат и другие поводы заглянуть под машину

Жидкость в глушителе

В случае чрезмерного скопления воды в глушителе, зимой можно столкнуться с обледенением выхлопной трубы

Хлопки и выстрелы из выхлопной трубы

Статья в тему: Что такое типтроник в автомобиле

Видео: так звучат хлопки из глушителя

Стук из-под машины

В первую очередь проверьте резиновые подвески глушителя. Их износ приводит к расшатыванию всей выхлопной системы. Эти крепления продаются в большинстве магазинов автозапчастей. Их цена обычно не превышает 100 рублей за одну штуку. Замените подвески на новые, и стук прекратится.
Стоит проверить, не расшатан ли хомут, соединяющий основной глушитель и дополнительный. При необходимости следует заменить болты и гайки крепления. Для замены лучше всего использовать крепёж из термостойких материалов.
Использование неправильной модели глушителя с изгибами труб, отличающимися от оригинальной запчасти, может привести к возникновению контакта между выхлопной трубой и разными узлами автомобиля: корпусом, бензобаком и даже подвеской. Будьте внимательны при выборе глушителя.

Занизил машину — стучит глушитель

Громкий рёв на оборотах

Под воздействием давления и температуры могут образоваться пробоины
