Что делать если неправильно показывает датчик уровня топлива

Как заменить датчик уровня топлива

Автор КакПросто!

На приборной панели есть большое количество датчиков, которые показывают техническое состояние вашего автомобиля. Одним из них является датчик уровня топлива в бензобаке. Однако очень часто он выходит из строя и требует скорейшей замены, так как очень сложно рассчитать по пробегу количество оставшегося в баке бензина.

Вам понадобится

Набор гаечных ключей, отвертки. хлопчатобумажные перчатки, предохранители, новый датчик уровня топлива.

Инструкция

Установите автомобиль на ровную площадку. Откройте капот и снимите минусовую клемму аккумулятора, чтобы обесточить бортовую систему питания. Теперь найдите блок предохранителей. Это можно сделать, прочитав руководство по эксплуатации вашего автомобиля. На крышке блока вы увидите таблицу, которая показывает, какой из предохранителей отвечает за тот или иной датчик. Найдите предохранитель датчика уровня топлива. вытащите его и проверьте. Тонкая нить внутри него должна быть целой

Обратие внимание на цоколь. Если на нем есть следы гари или налета, то это значит, что он перегорел

Неисправный предохранитель замените на новый. Слейте из бака бензин. Для этого используйте компрессор и обычную трубку. Определите, откуда удобнее всего подобраться в баку — через багажник или через заднее сиденье. Снимите пластиковую защиту с бензобака. Под ней вы увидите датчик, который ввернут в бак. Отсоедините штекеры проводов от датчика, предварительно промаркировав их, чтобы не перепутать при обратной сборке. Возьмите крестообразную отвертку и ей ослабьте стяжку хомута, который крепит топливный шланг. После этого аккуратно снимите шланг со штуцера топливозаборника. Теперь найдите шесть гаек, которые крепят корпус датчика к внешней части бака. Открутите их плавными движениями. Аккуратно выньте датчик из бака. Внимательно осмотрите датчик. Если он треснул и нет некоторых частичек. то необходимо снять и прочистить бак, чтобы эти осколки не попали в топливную систему. Установите новый датчик. Используйте только фирменные датчики, так как датчики сомнительных фирм могу стать причиной возгорания! Закрутите все шесть гаек, предварительно поменяв резиновые прокладки. Произведите сборку в обратном порядке. Подключите штекеры к новому датчику. Наденьте минусовую клемму на аккумулятор. теперь залейте полную двадцатилитровую канистру бензина в бак. Заведите машину. Подождите немного и проверьте уровень бензина, который показывает датчик. Он должен соответствовать 20 литрам.

как заменить датчик топлива на ваз в 2017

Распечатать

Как заменить датчик уровня топлива

www.kakprosto.ru

Устройство и принцип работы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

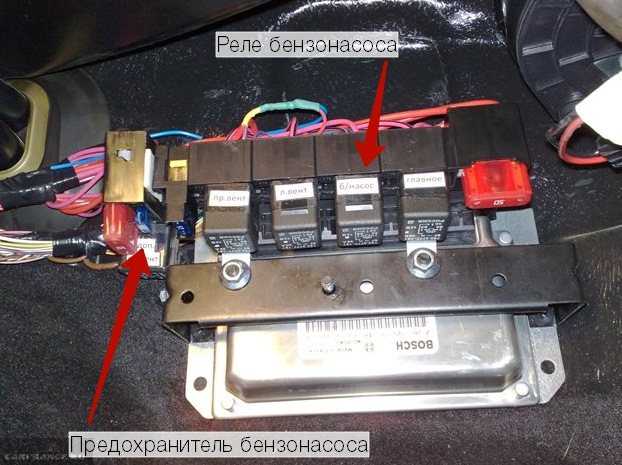

Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

• Пластиковый корпус, выполняющий несущую функцию.
• Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
• Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
• Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
F1	10А	Резервный предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3	10А	Задние фары стоп-сигнала, плафон подсветки салона
F4	20А	Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17.3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальних фар
9	Лампы ближних фар
11	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12	Работа клаксона

Старый БП

Где находится предохранитель бензонасоса на Ниве Шевроле?

Схема расположения предохранителя бензонасоса.

Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.

Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.

Параметры предохранителя

Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Почему не работает датчик уровня топлива? Распространенные причины и способы ремонта

Наверное, многим приходилось сталкиваться с вопросом: почему не работает датчик уровня топлива? А бывает и такая ситуация: после запуска двигателя датчик показывает, что в баке пусто, а во время движения значение на датчике выходит на нужный уровень. Также возможен вариант такой: стрелка зависла на нуле, а на самом деле еще пол бака или значения на приборной панели постоянно изменяются. Без работающего как положено датчика бывает очень сложно, особенно при дальних поездках. Нужно постоянно держать в голове момент последней заправки и ее объем, и держать в багажнике на всякий случай канистру с топливом. В связи с массой неудобств из-за одного датчика, будем в статье разбираться в проблеме.Почему не работает датчик уровня топлива? В чем причина поломки? Попробуем в этой статье описать возможные варианты выхода из строя датчика, а также причины сбоя в показаниях. Наиболее часто встречаемым датчиком можно считать – потенциометрический. Такая распространенность обусловлена его простотой, не высокой стоимостью и четкостью получаемых значений. Однако изнашивается он также очень быстро, возможно окисление дорожек. Из-за большой распространенности данного вида датчика, возможные проблемы выхода из строя рассмотрим на его примере. Показания датчика скачутПричиной непостоянных значений датчика является изнашивание контактных дорожек на плате. Дорожки изнашиваются из-за постоянного воздействия бегунка датчика топлива. Одним из вариантов решить эту проблему с минимальными потерями – это загиб бегунка таким образом, чтобы он стал выше истертого места на плате. Однако если вытерся значительный участок, то подгибанием проблему уже не решить. В этом случае надо заменять датчик на новый. Перед заменой датчика надо изучить инструкцию и вычитать там информацию об его сопротивлении

Это весьма важно, так для одной марки машины могут быть датчики с различным сопротивлением, и при установке индикатора с несочетаемым сопротивлением, будет очень сложно ориентироваться в показаниях. Лучший вариант это извлечь старый прибор и отправиться с ним в магазин

Датчик уровня топлива «врет»Индикатор уровня топлива может, как занижать, так и завышать практические значения количества топлива. При таких симптомах, может помочь регулировка датчика. Существует два вида регулировки при таком виде неисправности.

• Первый: передвигаем штифт поплавка в два крайних положения, при этом на индикаторе стрелка должна попадать также в два крайних положения 0 (пустой) и 1 (полный). Если в крайнем из положений штифта стрелка не установилась в «0» или «1», то необходимо загнуть штифт таким образом, чтобы он остался подвижным и отрегулировать с загнутой осью;
• Второй метод: разберите панель приборов и доберитесь до самого датчика уровня топлива, снимете стрелку с него и присоедините провода на датчик обратно. Заведите машину и дайте выдержку порядка 10 минут. Затем выставьте ось указателя в крайнее положение «1» и подсоедините указательную стрелку.

Если датчик завис на «0»Нужно разобрать приборную панель и опять-таки добраться до индикатора топлива, найти контактные провода идущие к нему. Там будут гаечки, которые нужно открутить, зачистить наждачной бумагой (от окисления) и поставить назад, плотно затянув

Также необходимо просмотреть и зачистить все массы на кузове (отдельное внимание массе под ручником). При этой проблеме также возможным может быть заклинивание поплавка в баке

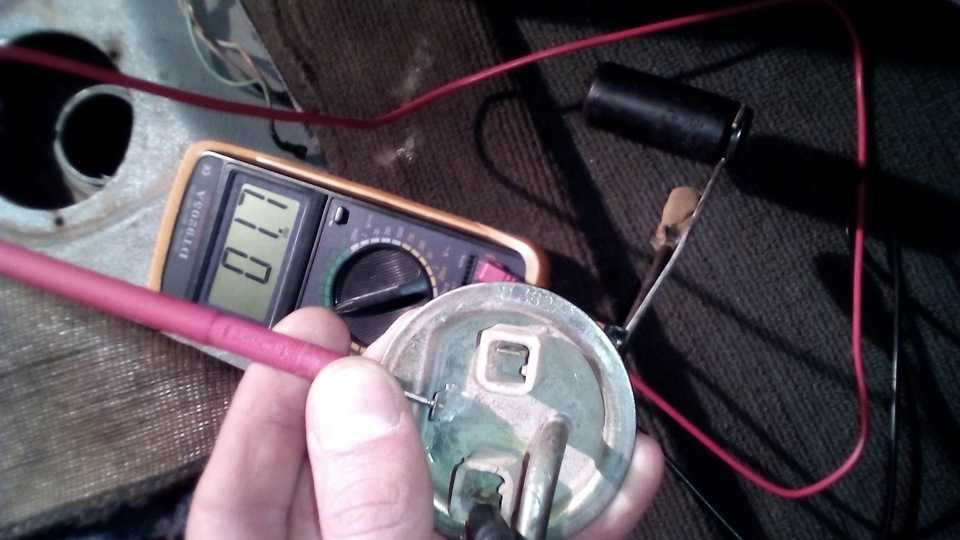

Ну и как самый распространенный вариант, выход датчика уровня топлива из строя.Каким образом выяснить: проблема в самом датчике или индикаторе?Берем мультиметр и замеряем сопротивление на датчике (проверка индикатора):

• если бак полный, то примерное значение сопротивления будет составлять около 7 Ом и менее;
• если примерно половина бака, то сопротивление колеблется от 108 до 128 Ом;
• если бак опустошён, то значение на мультиметре зарегистрируется примерно от 315 до 345 Ом.

Проверка датчика:

• отключаем провода, идущие на датчик;
• подключаем сопротивление (R=330 Ом) и добавляем в последовательную цепь резистор (R=10 Ом);
• заводим машину;
• начинаем изменять сопротивление на резисторе ползунком: от 0 до 10 Ом;
• стрелка на датчике должна плавать от «пусто» до «полный».

*также мультиметром легко проверить катушку зажиганияТак в зависимости от вышедшей из строя детали (датчик или индикатор), проводим замену на новую. Таким образом, в статье рассмотрена тема: почему не работает датчик уровня топлива. При выходе из строя такой детали, возможна масса вариантов причин от простейших к весьма сложным.

Типы устройства

Перед тем как описать основные причины поломки изделия, необходимо ознакомиться с его видами. В современных транспортных средствах используются датчики уровня топлива двух разновидностей:

1. рычажные;
2. трубчатые.

Рычажный тип ДУТ считается универсальным в автомобилестроении. Такие аналоги повсеместно применялись на авто до 1990-годов выпуска, но и сегодня их часто ставят на машины отечественного производства, например, на некоторые модели ВАЗ. Основными элементами такого изделия являются потенциометр, поплавок, рычаг. Контактная часть датчика соединена с поплавком небольшим металлическим рычагом, при движении которого возникает сопротивление тока.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

• Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
• Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
• Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
• Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

• Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
• Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
• Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
• Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
• Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
• У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
• Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
• У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Не работает указатель уровня топлива ваз 2114

Re: Указатель уровня топлива. Проблемы. Решения датчик объединен с электробензонасосом, установленным в топливном баке. датчик имеет переменный резистор из нихромовой проволоки. подвижный контакт резистора перемещается рычагом с поплавком. при пустом баке сопротивление датчика должно быть 315–345 ом, с баком наполненным наполовину – 108–128 ом, а при полном баке — не более 7 ом.

основные неисправности. переодически показывает пустой бак, машина не всегда заводится- плохой контакт минусового провода датчика ( он-же идёт и на насос). крепится он к шпильке крепления ручника к кузову, под карпетом. так-же возможно загрязнение ползунка реохорды датчика( подвижной ножки)

при 10л в баке показывает 15л — погнуто коромысло поплавка.

датчик показывает постоянно пустой бак ( машина заводится)- обрыв упровляющего провода ,слетел поплавок с корамысла, обрыв самого датчика

плавают показания датчика- грязные, либо обрывные дорожки .

датчики двигателя 1,5 отличаются от 1,6 по конструкции, и не совместимы. также датчики 1,5 делятся на свои подкатегории 01,02,03,04 и т д. для замены рекомендую снять датчи зарание и искать такой-же на рынке или переписать его номер.

кто знает причину неисправности (ваз 2115). симптомы таковы: включаешь зажигание показывает полный(не зависимо сколько бенза в баке) через минуту стрелка тупо падает на 0. замена датчика в баке проблему не решило.

указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. датчик представляет собой реостат с резистором из нихромовой проволоки. подвижный контакт реостата перемещается рычагом с поплавком. на конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

данные для проверки датчика указателя уровня топлива количество топлива сопротивление в баке датчика, ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

данные для проверки указателя уровня топлива: положение стрелки сопротивление указателя датчика, (при напряжении ом в бортовой сети 13–14 в) в начале шкалы 285–335 в середине шкалы 100–135 в конце шкалы 7–25

если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с “массой”. если стрелка отклонится, неисправен датчик или цепь, соединяющая его с “массой”. если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с “массой” правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов. отклонение стрелки укажет на неисправность цепи “датчик-указатель”. если стрелка не отклонилась, неисправен указатель или его цепь питания.

если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на “массу” или не работает указатель. исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. при этом у исправного указателя стрелка (при включенном зажигании) должна быть у отметки “0”.

при выходе из строя контрольных приборов или датчиков их заменяют.

Как заменить датчик уровня топлива, тот же DUT на ВАЗ 2101-ВАЗ 2107?

Вывод: 1) Во-первых, извлеките топливный бак из автомобиля, иначе датчик не может быть удален, поскольку он будет прилегать к заднему крылу автомобиля при его удалении. (О том, как снять топливный бак, см. Статью: «Замена бензобака на ВАЗ»)

2) Затем снимите шесть гаек (на фото уже снято несколько гаек, а одна гайка не видна), которые фиксируют фланец топливного датчика, а затем вытаскивают датчик и тем самым удаляют его из автомобиля.

3) После этого обратите внимание на место, где фланец датчика крепится гайками, но после снятия датчика прокладка удерживала фланецную прокладку датчика на штифтах, которые также необходимо было снять

Причины неправильных показаний

1. Образование окислов, грязевого налета на поверхности резистивного слоя. Отложения нарушают пятно контакта между ползунком и токопроводящим слоем, из-за чего в цепи повышается сопротивление. Неисправности подвержены как рычажные, так и трубчатые ДУТ.
2. Обрыв резистивного слоя. Постоянное движение ползунка приводит к истиранию контактной дорожки. Неисправность характерна для авто с большими пробегами и чаще всего встречается на бензиновых двигателях. Смазывающая способность дизельного топлива выше, что уменьшает трение между ползунком и контактной дорожкой. Поломка характерна только для датчика уровня топлива рычажного типа.
3. Механические неисправности датчика топлива. Чаще всего случаются вследствие небрежного изъятия или установки топливного модуля. Если датчик топлива неправильно показывает после ремонта, вполне вероятно, что изогнут рычаг крепления поплавка. Сломанная ось крепления рычага полностью выводит измеритель из строя. Встречаются случаи, когда из-за заводского брака нарушается герметичность поплавка, внутрь его набирается бензин, вследствие чего указатель на приборной панели всегда показывает пустой бак.
4. Неисправность электрической цепи. Для работы датчика необходимо опорное напряжение и целая цепь сигнального вывода от измерителя до приборной панели. Датчик топлива может врать и не показывать уровень топлива в баке из-за окислов внутри соединительных колодок и перетертых проводов.
5. Неисправность указателя уровня топлива. В случае целостности электрической цепи и исправности ДУТ грешить остается только на указатель. Часто причиной неисправности становится плохой контакт в местах установки микроэлементов на монтажной плате. Приводят к трещинам на пайке постоянные перепады температуры и низкий контроль качества при изготовлении указателей для отдельных моделей авто.

212-2 Ремонт Focus I

Монтажные блоки предохранителей и реле

Для замены предохранителя или реле отсоединяем клемму «мину­сового» провода от аккумулятор­ной батареи.

На крышке дополнительного блока размещены щипцы.

. которыми извлекаем предо­хранители. Также на крышке символами показаны расположение предохранителей, защищаемые ими электрические цепи и назначение реле. Чтобы получить доступ к блоку предохранителей в салоне.

. снимаем крышку. На ее внутренней стороне нанесе­ны символы, обозначающие защи­щаемые предохранителями цепи. Предохранитель удобнее вынуть щипцами. Для замены реле, расположенных в монтажном блоке над предохра­нителями.

. крестообразной отверткой от­ворачиваем пять саморезов крепления полки, установленной под панелью приборов со стороны водителя.

Отводим полку от панели приборов. На полке закреплена колодка диагностического разъема.

Поддев отверткой фиксатор.

. вынимаем колодку диагно­стического разъема из полки.

Головкой «на 7» отворачиваем два болта крепления монтаж­ного блока к кронштейну.

Нажав на два фиксатора.

. вынимаем блок из крон­штейна.

Заменяем неисправное реле.

Основной монтажный блок, расположенный в салоне

: 1 — блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице); 2 — резерв; 3 — реле стартера; 4 — реле прерывистого режима работы очистителя стекла двери задка; 5 — реле прерывистого режима работы очистителя ветрового стекла; 6 — реле звукового сигнала; 7 — реле блока временной задержки; 8 — реле обогрева заднего стекла/стекла двери задка и наружных зеркал заднего вида.

Дополнительный монтажный блок, расположенный в моторном отсеке

: 1 —блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице); 2 — реле зажигания; 3 — резерв; 4 — реле обогрева ветрового стекла; 5 — реле дальнего света фар; 6 — реле ближнего света фар; 7 — главное реле системы управления двигателем; 8 — реле топливного насоса; 9 — реле компрессора кондиционера; 10 — резерв; 11 — реле дополнительного вентилятора системы охлаждения двигателя; 12 — реле вентилятора системы охлаждения двигателя.

Плавкий предохранитель F65, защищающий цепь централь­ного замка, установлен на об­ратной стороне основного мон­тажного блока. Для снятия некоторых узлов, на­пример главного тормозного ци­линдра, необходимо снять мон­тажный блок, установленный в мо­торном отсеке. Но блок не имеет соединительных разъемов — про­вода жгута подсоединены к выво­дам каждого предохранителя и ре­ле напрямую. Это представляет большую слож­ность в отсоединении проводов от блока. Поэтому в этой ситуации, отключив аккумуляторную бата­рею.

. головкой «на 7» отворачиваем саморез крепления корпуса блока.

. затем, нажав на два фиксатора.

. снимаем блок с кронштейна и отводим в сторону, не отсоединяя от него проводов.

Реле на блоке предохранителей

Реле блока предохранителей и реле ВАЗ 2107 расположены в одном блоке с предохранителями. Их назначение:

1. Реле стеклообогревателя заднего.
2. Реле омывайки и фароочистителя.
3. Питание сигнала звукового.
4. Реле электровентилятора системы охлаждения (до 2000 г. в.).
5. Реле дальнего освещения.
6. Реле ближнего освещения.

Проверка исправности реле может быть проведена с помощью мультиметра. Для этого необходимо произвести прозвонку обмотки якоря. Ее сопротивление обычно находится в пределах от 50 до 200 Ом. Надежнее произвести пробное подключение обмотки к напряжению бортовой сети автомобиля. Для этого реле необходимо демонтировать из блока реле и предохранителей. Если один вывод обмотки подключить к плюсовой клемме аккумуляторной батареи, а другой — к отрицательной, должен быть слышим характерный щелчок сработавшего реле. Основные причины неисправности реле:

• подгорание контактов;
• обрыв или перегорание обмотки реле;
• залипание контактов.

Нумерация, номиналы и назначение предохранителей

Каждый из предохранителей в ВАЗ 2107 может обслуживать одну или несколько электрических цепей автомобиля. В случае выхода предохранителя из строя на конкретное устройство или систему автомобиля (либо несколько) не поступает питающее напряжение. В результате этого конкретное устройство теряет неработоспособность.

Не всегда выход из строя предохранителя является причиной неисправности. Во многих случаях перегорание предохранителя является следствием неисправности узла или системы. К таким случаям относятся:

• короткое замыкание электропроводки автомобиля;
• подгорание контактов и разъемов;
• износ бензонасоса, электродвигателей приводов систем автомобиля (стеклоочистителя, вентилятора);
• неисправность электронного блока управления двигателем.

В случае отказа какой либо из систем автомобиля согласно приведенной ниже таблице и схеме расположения предохранителей определяют  номер предохранителя, его расположение в блоке. Если данный предохранитель отвечает за несколько систем, следует проверить работоспособность другой системы. Если она работает корректно, скорее всего, предохранитель исправен, и проблема не в нем. После этого с помощью мультиметра или другого измерительного оборудования производят проверку работоспособности предохранителя методом измерения его сопротивления (прозвонки).

Прозвонку предохранителя следует делать только на демонтированном (вынутом) предохранителе. Сопротивление исправного предохранителя близко к нулю. В большинстве типов предохранителей нить его рабочей области видима на просвет либо находится вне корпусной части. Можно проверить предохранитель визуальным методом, однако нередки случаи ошибочного контроля, когда рабочая область имеет микротрещину.

Блок предохранителей ВАЗ 2107

Отсутствующие реле не используются или перенесены, например реле включения вентилятора охлаждения двигателя стоит на планке с дополнительными реле в салоне.

Таблица 1. Назначение предохранителей ваз 2107 (подкапотный блок):

Предохранители ваз 2107, какой за что отвечает
