Активная антенна для автомобиля

Как выбрать адаптер

При выборе антенного усилителя нужно уделить внимание на следующие нюансы:

Обязательно нужно убедиться в том, что прибор может быть установлен вблизи от антенны. Ведь чем ближе они будут находиться друг к другу, тем лучше сигнал станет в итоге.

Примечание: с другой стороны, из-за этого же могут появиться помехи, излучаемые электрическим оборудованием.

Важно, чтобы рабочая полоса могла перекрывать необходимый частотный диапазон;
Амплитудно-частотная характеристика должна быть равномерной, чтобы сигнал становился лучше, а не хуже;
Коэффициент усиления должен находиться в пределах 15-25 дБ;
Динамический диапазон также должен быть высоким. Это защищает устройство от перегрузок, которые могут возникнуть в процессе работы;
Коэффициент шума должен быть намного меньшим по сравнению с качественным сигналом;
Коэффициент усиления – это главное, на что надо смотреть

Ведь если его значения небольшие, то и качество сигнала никогда не будет высоким.

Адаптер антенны на автомагнитолы

Примечание: для города даже при невысоких показателях КУ сигнал будет неплохим. Проживая в деревне, нужно отдавать предпочтение прибору с наибольшим коэффициентом усиления.

Из-за чего портится сигнал

Лучше всего присоединять усилитель к внешней антенне. Это поспособствует тому, что будет подключен активный, а не пассивный диполь. Кроме того, существуют и другие факторы, которые могут оказывать непосредственное влияние на качество сигнала:

В населенном пункте может быть слишком высокий сигнал, поэтому усилитель будет только мешать работе антенны. В таких местах лучше вовсе его отключить.

Примечание: также можно уменьшить коэффициент усиления.

• Не стоит одновременно применять усилитель и активную антенну. Это может стать причиной того, что сигнал станет намного ниже, а в процессе воспроизведения мелодии появятся различные искажения;
• Если автомагнитола(см.AEG автомагнитола и ее инструкция по эксплуатации) была недавно заменена, то из-за этого могут появиться сбои в приеме сигнала. Ведь иногда водители забывают о том, что к антенне надо было подвести питание. Если купить специальный переходник, то эта проблема будет быстро решена.

Каким моделям отдать предпочтение

Современный автомобильный рынок предлагает огромное количество разных адаптеров для антенн. Встречаются более дешевые варианты, а также есть устройства со встроенными усилителями. Конечно, второй вариант стоит явно дороже, но и пользы от него намного больше. Кроме того, владельцы автомобилей не знают, какой производитель лучше: отечественный или зарубежный.

Примечание. Так, российские производители предлагают целую линейку этой продукции. Называется она – Триада. Практически все пользователи оставляли положительные отзывы по поводу такой продукции

Особенное внимание они уделяли устройству Триада-304. У него есть функция отключения прибора

Если рассматривать зарубежные фирмы, то можно выделить Пролоджи. Некоторые модели могут одновременно усиливать цифровые и аналоговые сигналы, а также работать с двумя антеннами.

Обзор популярных активных автомобильных антенн

Если выбирать из простых, качественных и бюджетных антенн, то хороший вариант – антенна Триада. Ее преимущество – полная адаптация к условиям эксплуатации в России и максимальный спектр принимаемых сигналов. При этом на рынке можно встретить  пять различных видов таких антенн. На всех останавливаться нет смысла – рассмотрим преимущества наиболее популярной модели — «610 Стандарт». Многие специалисты ставят антенну в  один ряд с такими грандами, как Пролоджи или Пионер.

Активная антенна Триада «610 Стандарт»

К основным преимуществам антенны Триада можно отнести:

• снижение помех от системы зажигания за счет наличия двойного фильтра в системе питания;
• наличие мощного усилителя, способного оптимизировать сигналы волн различной длины (ДМВ и МВ);
• дополнительные режимы работы – «турбо» и «город». Первый вариант необходимо активировать при движении за городом, где сигнал довольно слабый и нуждается в усилении. Второй режим («город») подойдет для эксплуатации в условиях населенного пункта, когда качество сигнала достаточно высоко.

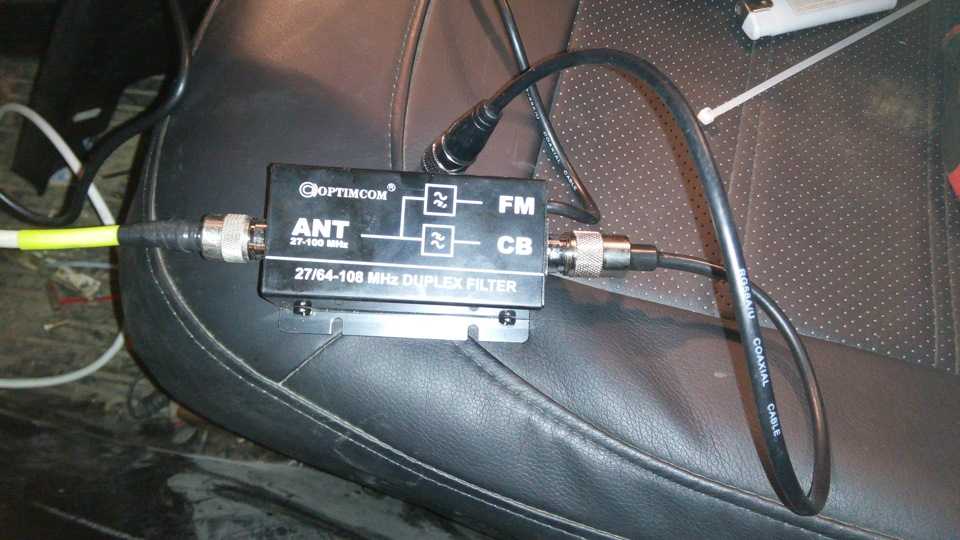

В антенне Триада 610 «Стандарт» предусмотрен специальный радиоразветвитель, с помощью которого можно наслаждаться качественным приемом телевизионного и радиосигнала.

Еще одно популярное устройство – антенна «Скат» (устанавливается внутри салона). В отличие от прошлого устройства эта антенна направлено исключительно на прием радиосигнала. Производитель изделия – компания ААЦ «Инжиниринг». Особенность антенны – минимальная комплектация и продажа в уже собранном виде. Это весьма удобно, ведь все, что требуется от автолюбителя – закрепить устройство на лобовом стекле.

Главное преимущество модели Скат – это металлические вибраторы на полотне, которые все чаще применяются на престижных антеннах

При монтаже устройства не требуется особых навыков – только осторожность и аккуратность. Для обработки места установки в комплекте идет салфетка

Автомобильная активная антенна «Скат»

Из основных технических параметров стоит выделить:

• качественную сборку антенны, выполненную промышленными методами;
• высокочастотную микросхему Telefunken, которая является основным активным элементом и обеспечивает качественный прием сигнала;
• два режима работы – для слабого и сильного сигнала;
• наличие защиты от влаги, что гарантирует работу устройства в течение десяти лет и более;
• работоспособность при сниженном напряжении до семи вольт;
• качественный фильтр позволяет подключить и настроить антенну с любой магнитолой.

Вывод

Покупка активной автомобильной антенны – это лучший вариант для автолюбителя. Данные устройства надежны и просты в настройке, а самое главное – они обеспечивают качественный сигнал.

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Как подключить

Из-за простоты конструкции адаптера подключить его в разъем автомагнитолы будет несложно. Достаточно присоединить питание усилителя к бело-голубому кабелю, и все будет функционировать без сбоев.

При возникновении сложностей, понадобится изучить руководство по подключению.

Специалисты советуют выполнять подключение усилителя в гнездо наружной антенны. В таком случае будет активирован не пассивный, а активный диполь. Еще существуют дополнительные факторы, влияющие на качество приема.

В городских условиях сигнал бывает достаточно высоким, поэтому работающий адаптер с усилителем будет лишь усугублять ситуацию, мешая антенне. В такой среде он не нужен. Продвинутые модели поддерживают ручную регулировку коэффициента усиления, но, если она отсутствует, — устройство нужно отключить.

Не рекомендуется запускать усилитель совместно с активной антенной. Подобное подключение часто приводит к ухудшению сигнала, а еще вызывает появление искажений во время воспроизведения мелодий или радиостанций.

Как правильно подключить (подсоединить) и установить активную антенну к магнитоле в машине

Итак, мы уже разобрались, что первое, на что нужно обратить внимание перед установкой антенны, это определить, в каком месте в салоне практичней всего будет ее установить. Корпус активной антенны или усиков пассивного аналога крепится при помощи двухстороннего скотча

Большинство моделей приемных устройств имеет два провода (в некоторых они находятся в одном жгуте и защищены металлическим экраном). Один – сигнальный, и подсоединяется к гнезду магнитолы (широкий штекер на конце). Другой – кабель питания, и подсоединяется к соответствующему проводу, который идет от аккумулятора на головное устройство.

Во многих моделях присутствует и третий провод. Он обычно черный и на конце без изоляции. Его необходимо закрепить на массу авто (кузовная часть транспорта). Важным условием в таком случае будет фиксация массы максимально близко к усилителю антенны.

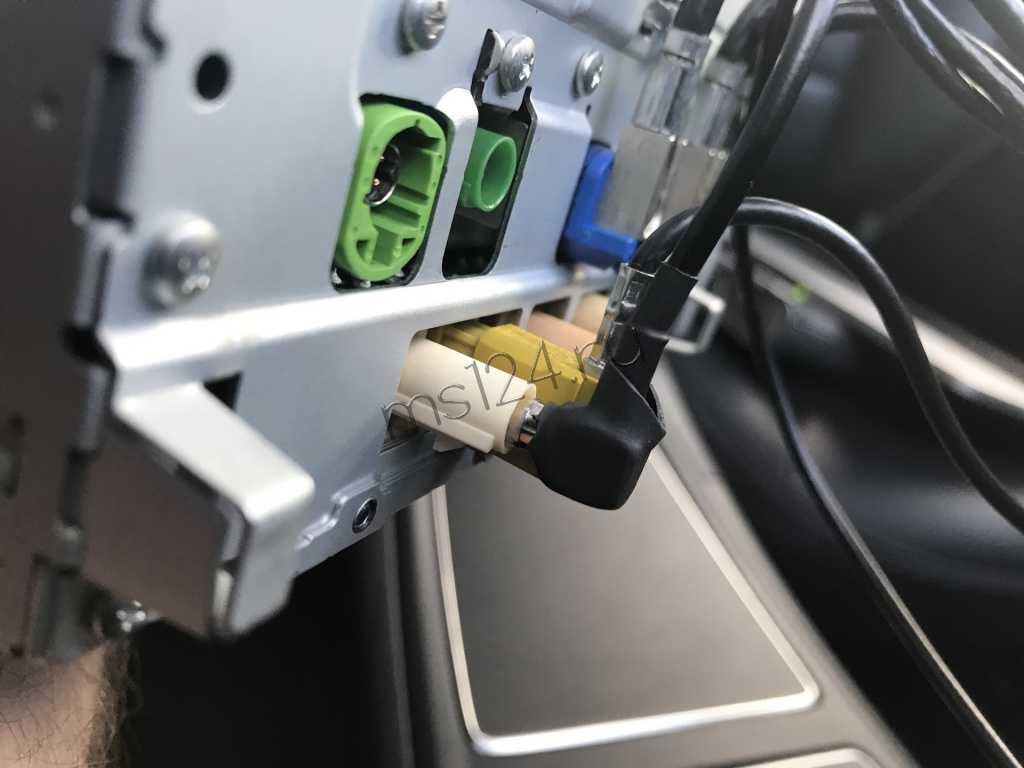

Во многих современных автомагнитолах вместо привычного антенного разъема может использоваться другой разъем. Если антенный штекер не подходит, то в таком случае нужно будет купить соответствующий штекер. Его цена обычно не большая, поэтому гораздо проще использовать переходник, чем самостоятельно мудрить и возиться с пайкой. Хотя есть некоторые умельцы, которые никогда не ищут легких путей.

Вот небольшое видео о том, как подключить антенну к магнитоле:

Как установить и подключить антенну?

Как выбрать модуль усиления

Первый критерий, по которому выбирается усилитель fm сигнала для автомагнитолы — тип его питания. Сегодня на рынке представлено две разновидности устройств.

1. С внешним питанием. У такого усилителя есть отвод, один провод для подключения к бортовой сети автомобиля.
2. С питанием по антенному кабелю. Такие устройства подключаются только к определенному классу магнитол. Последние должны иметь опцию питания по антенному кабелю.

Вне зависимости от технического решения, подключить усилитель антенны к автомагнитоле не составит труда. Однако главное купить устройство с правильными характеристиками. Критерии для выбора оптимальной модели выглядят следующим образом.

1. Частотная полоса выбирается в зависимости от типа магнитолы и установленного в ней радио тюнера. Если это старая кассетная модель, принимающая короткие, средние и fm волны, потребуется широкополосный усилитель. Для современных магнитол достаточно узкополосной модели, работающей только в fm диапазоне.
2. Тип подключаемой антенны. Для обычных штыревых моделей применяется обычный усилитель. При использовании на автомобиле направленных (они же дипольные) антенн потребуется более сложное устройство. В схемное решение входит модуль согласования.
3. Коэффициент усиления должен находиться в пределах от 10 до 30 дб. Сегодня можно купить модели и с большим показателем. Однако делать этого в огромном количестве случаев не рекомендуется.

О выборе оптимального коэффициента усиления стоит рассказать подробнее. Он определяется не только желаемой дальностью приема. Дело в том, что максимальная мощность усилителя автомобильной магнитолы определяет конечный уровень сигнала на входе устройства. При этом есть технический предел его увеличения.

Если установленный модуль усиления антенны очень мощный, и авто находится в зоне уверенного приема, большом городе, магнитола просто перестанет принимать радио. Сработает система защиты. Устройство усиления, формируя чрезмерно сильный сигнал, выведет его значение за технический предел. В результате, чтобы защитить первичные контуры приема, грубо говоря, антенный вход будет блокирован.

Совет! Практика показывает, что при среднестатистических параметрах магнитолы, и при желании принимать FM радио на расстоянии до 100 км от города, достаточно усилителя с коэффициентом в 10-15 дБ. Если же машина большую часть времени находится вне города, можно приобрести модель с более внушительным показателем.

Когда реальная картина использования автомобиля предусматривает как его передвижение в городе, так и выезд далеко за его пределы, рекомендуется устанавливать блокиратор усилителя. Это схема, которая его отключает при необходимости, делая байпас на основной кабельный канал антенны. Можно купить усилитель, который самостоятельно отключается при достижении некоторого предельного сигнала на выходе.

Определение слабого сигнала

Антенна для автомагнитолы

Можно с легкостью узнать, когда есть необходимость в приобретении антенного адаптера. Чтобы определить, насколько высок уровень сигнала, необходимо выяснить:

• Не портится ли звук во время просмотра видео или прослушивании музыки. Возможно, имеются помехи, шипение;
• Значительно уменьшился список станций, которые принимает магнитола;
• Изображение передается искаженно, с помехами;
• Сигнал практически полностью исчез, при этом экран магнитолы стал темным;
• На дисплее изображение исчезло, а вместо него можно разглядеть только мелкие точки белого цвета. При этом слышен шум.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

Назначение:

1. Прием радиовещания.
2. Прием телевещания.
3. Прием спутниковой информации систем навигации.
4. Связные автомобильные антенны.

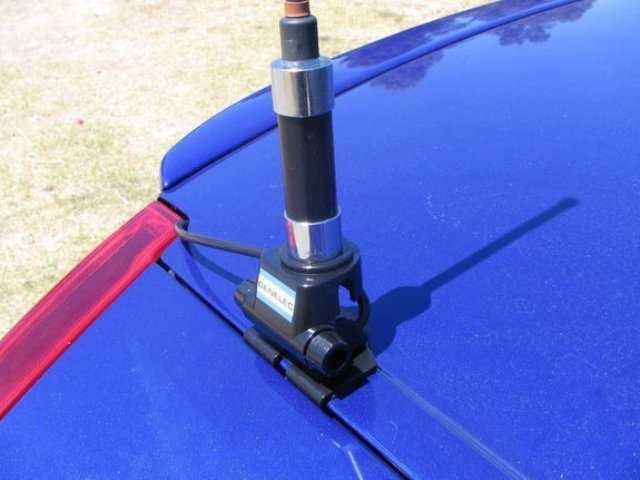

Способ установки антенн на авто:

1. Магнитные.
2. На присоске.
3. Врезные.
4. Резьбовое соединение.
5. На струбцине.
6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

По месту размещения:

1. Наружные автомобильные антенны.
2. Салонные (внутренние).

Типу усиления:

1. Активные.
2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
2. Телевидение — DVB – T (частоты ниже 900 МГц).
3. Навигация – GPS (порядка 400 МГц).
4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема

Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество

Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Наши преимущества:

• Высокое качество;
• Быстрая доставка по всей России;
• Выгодные условия для оптовых покупателей.

Некоторые модели автомобилей (особенно недавно выпущенные) имеют вмонтированную систему аудиовоспроизведения. Она включает в себя плеер для дисков или другого носителя информации, а также радиоприемник или телевидение, которым не обойтись без антенны. Автомобильная антенна для радио должна обладать несколькими важными характеристиками, например, она позволяет слушать радио в хорошем качестве звука не только в городе, но и на большом расстоянии от ближайших источников сигнала.

Инструкция по сборке

Сделать собственными руками можно как неактивные, так и активные (с усилителем) устройства. Технология производства состоит из нескольких этапов:

• подготовки необходимых инструментов;
• непосредственной сборки;
• крепления к машинному корпусу;
• подключения.

Сборка разных по назначению типов антенн для магнитолы своими руками существенно отличается даже подборкой необходимых инструментов.

Производство неактивной установки

Пассивные антенны без усилителя считаются довольно простыми по своей конструкции. Чтобы создать такое устройство, потребуется:

• проволока из меди (диаметр от 1,5−2 мм);
• качественная гайка;
• хороший напильник;
• отвертка;
• термический клей (можно заменить термоусадочной трубкой);
• винт (диаметр М5);
• контргайка.

Сборку проводят поэтапно. Для этого:

1. Берут медную проволоку, скручивают ее по длине, подходящей для конкретного автомобиля.
2. Полученную спираль насаживают на винт М5, закрепляя гайкой и контргайкой одинакового размера (сверху припаивают). Обрабатывают конструкцию термическим клеем, или обматывают, используя термоусадочную трубку.
3. Поверхность отшлифовывают напильником. Эту процедуру делают при условии, что спираль обрабатывалась клеем (только после полного высыхания вещества).
4. Устанавливают самодельную антенну. Спиральную заготовку вставляют в сделанное отверстие (в основании), подключают провода.

Для придания эстетичного вида установке на нее наклеивают пленку, обрабатывают грунтовкой, красят. Пассивное устройство готово.

Создание активного вида приборов

Особенность этой техники — наличие оборудования, которое усиливает прием сигналов. При создании внутренних активных установок используют рамочные конструкции. Для этого требуются такие инструменты:

• проволоку из меди, обязательно с изоляцией (диаметр — 2 мм);
• домашний усилитель (подойдет телевизионное устройство);
• качественный паяльник;
• разъем, который подходит для магнитолы;
• хорошие кусачки;
• клей.

https://youtube.com/watch?v=3MLrHKEhO4c

В качестве базовой основы для прибора часто используют корпус усилителя, предназначенный для обычной домашней антенны. Припаивают к нему провод, который, в свою очередь, будет подключаться к магнитоле. Это необходимо для того, чтобы усилитель принимал и передавал сигналы.

К гнезду подключают штекер антенны, с другого конца провода монтируют разъем. Кабель питания для усилителя в автомагнитолах считается управляющим, окрашен он в синий цвет.

Приемник активного типа монтируют на крыше машины, чтобы хорошо принимались сигналы. Для этого в корпусе сверлят два отверстия — монтирующее и вспомогательное. Антенный провод прокладывают по периметру водительской двери, фиксируя клеем. После установки на крыше машины крепят в стойке (боковой) кабель, аккуратно подсоединяют его к автомагнитоле.

Особенности монтажа и подключения

Традиционно активные типы антенн для магнитол устанавливают на лобовых стеклах в верхних правых углах либо за зеркалами заднего вида. Пассивные установки для приема сигналов ставят на корпуса машин, обычно крепят на крышах.

Любую антенну монтируют только на чистую поверхность. Для установки используют клей или малярный скотч, болты, гайки, контргайки для заземления, подходящую по размеру диаметра антенного провода дрель. Место монтирования обязательно обезжиривают специальным очистителем.

Фиксируют приборы клеем или малярным скотчем. После монтажа от антенны к магнитоле прокладывают провода. Это делается либо по периметру автомобильных дверей или окон, либо непосредственно по салону через специальные отверстия.

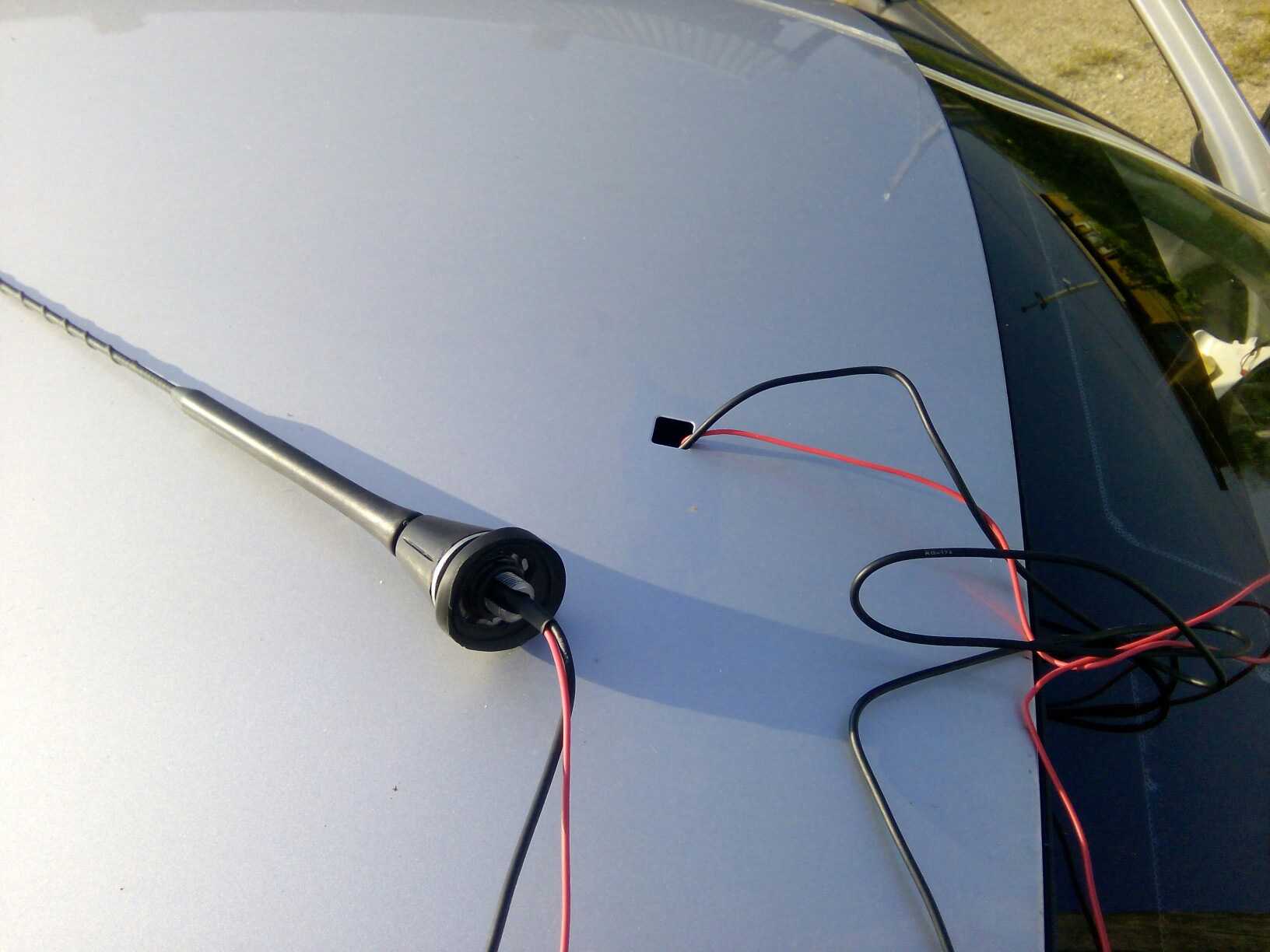

В конструкции обыкновенной автомобильной антенны есть три провода:

1. Первый используют для заземления прибора. Он присоединяется к креплению из металла на кузове. Фиксируют провод с помощью болта, крепкой гайки и контргайки.
2. Второй используют для питания устройства. Его подсоединяют к идущему от магнитолы проводу.
3. Третий — контактный, подключают его в специально предназначенный разъем.

Чаще всего второй провод объединен с третьим, подключая питание, активируют контактную функцию, антенна начинает принимать сигнал.

Процесс изготовления самодельной антенны

Гибкие и телескопические антенны для изготовления требуют подбора специальных антенных материалов, дополнительных радиодеталей. Кроме того, они ломаются так же легко, как предыдущие антенны вашей машины.

Несложна в изготовлении стационарная твердая антенна, имитирующая модное приемное устройство «акулий плавник». Для изготовления такой самодельной антенны для автомагнитолы своими руками вам потребуются простые материалы и инструменты:

• металлический штырь с резьбой;
• фиксирующие гайки;
• медный провод;
• инструменты по металлу;
• паяльник и принадлежности для пайки (флюс, припой, канифоль);
• изоляторы;
• антенный кабель.

Главным элементом антенны становится металлический штырь, резьба которого подбирается по размеру штатного места антенны или выбранного вами кронштейна для крепления. Для основы антенны хорошо подходят стандартные анкерные болты с уже нарезанной резьбой. На противоположных концах штыря нужно просверлить два отверстия для крепления медной проволоки антенного вибратора. Неэкранированная проволока наматывается в два слоя по всей длине штыря.

Намотанная проволока зажимается фиксирующими болтами и запаивается в верхнем отверстии антенны. Для внешнего слоя изоляции любители используют различные материалы: клей «Холодная сварка», эпоксидную смолу, полиморфус, термопластики. Плохо зарекомендовали себя расплавленный винил и карбон, создающие помехи для приема радиоволн.

После ручной лепки термопластика или «эпоксидки» антенна будет выглядеть невзрачно.

Примерив антенну на месте установки, проверив ее работоспособность, наружную поверхность обрабатывают на токарном станке и доводят вручную.

В зависимости от цвета использованного материала, готовую антенну можно оставить черной или покрасить водостойкой акриловой краской в цвет кузова.

Как сделать антенну для автомагнитолы своими руками для выездов на природу вы можете посмотреть на видео:

Хорошо обработанная самодельная антенна на крыше смотрится не хуже модных антенн «акулий плавник», которыми оснащаются дорогие «Мерседесы», «Ауди» и «БМВ».

При отсутствии штатного места на кузове машины, самодельная антенна для автомагнитолы своими руками может устанавливаться на магнитные кронштейны или вакуумные присоски. Предпочтительно использовать магнитные держатели, которые более прочно удерживаются на крыше автомобиля в движении.

Проделывать лишние вырезы в кузове автомобиля нежелательно, поэтому можно использовать существующие технологические отверстия или минимально расширять пазы уплотнений задних фонарей. Все выходные отверстия кабеля на кузов обязательно заделывают герметиком. Хорошо подходят для переделки выносные магнитные кронштейны для раций таксистов. В этой конструкции нужно только удалить удлиняющую катушку (стоит в основании антенны) и подключить кабель непосредственно к штырю. Теоретически лучшим местом для установки антенны считается центр крыши, но обычно автолюбители устанавливают самодельное устройство на левом крыле или в задней части крыши.

Для подключения наружной антенны необходимо использовать коаксиальный экранированный кабель. Для прокладки кабеля внутри салона вам понадобится:

Снять обшивку салона от места входа кабеля до центральной панели

Все операции нужно проводить осторожно, без применения грубой силы, сохраняя пластиковые клипсы креплений.
Проложить и закрепить кабель. Желательно избегать пересечений со штатной электропроводкой, вызывающих дополнительные помехи радиоприема.
Сравнить разъемы антенны и головного устройства. При необходимости перепаять антенный разъем или использовать переходник.
Проверить работу ресивера автомагнитолы.
Собрать снятые элементы салона.

При необходимости перепаять антенный разъем или использовать переходник.
Проверить работу ресивера автомагнитолы.
Собрать снятые элементы салона.

При правильной сборке антенны, прокладке кабеля новое приемное устройство будет работать не хуже штатной антенны.
