Замена подшипника компрессора кондиционера калина

Пошаговая замена

Рассмотрим последовательность замены. Первым делом необходимо снять с машины компрессор. На разных моделях и марках автомобилей могут быть небольшие отличия, но общая последовательность везде примерно одинакова. С этой целью ставим машину на «яму», а в случае, если это невозможно, поднимаем домкратом передок машины со стороны компрессора и снимаем колесо.

Не забываем, для избегания падения машины с домкрата подложить что-то подходящие под кузов в районе подвески. Не советую ставить упоры под пороги, они очень легко мнутся. Потом откручиваем болты, крепящие компрессор. Обычно их бывает четыре, но на некоторых моделях авто, может быть и три. Возможно, что этой процедуре будет мешать генератор. Тогда его лучше предварительно снять для удобства работы.

Следующий шаг – откручивание крепежной гайки прижимного диска электромагнитной муфты и его снятие. Сняв прижимной диск, увидим стопорное кольцо, удерживающее шкив с подшипником. Оно достаточно легко снимается, после чего можно извлечь и сам шкив, а затем приступить к замене подшипника шкива.

Как вы заметили, мы не производили удаление фреона из системы кондиционирования. Это возможно для тех случаев, когда шкив можно снять, не отсоединив компрессор от системы. Однако подкапотное пространство современных автомобилей так плотно упаковано, что такое возможно не всегда. Поэтому будьте готовы к тому, что очередным этапом после откручивания крепёжных болтов компрессора будет удаление фреона.

Для этого необходимо немного ослабить хомуты на резиновом трубопроводе компрессора кондиционера. Советую ослаблять хомуты постепенно и не сильно, иначе может произойти резкий выброс фреона, что может быть не очень приятно. Лучше после ослабления хомутов выждать некоторое время, пока фреон не выйдет весь наружу.

Итак, шкив снят, остается снять подшипник. Он может крепиться с помощью обычного стопорного кольца, которое без проблем снимается, или же развальцован. В последнем случае придется взять в руки зубило и молоток. После этого с помощью специального съёмника, или используя старые обоймы от подшипника, производим выпрессовку негодного подшипника

Хочу обратить внимание, что при снятии подшипника нельзя прилагать усилия к внешней части шкива, так как она достаточно хрупкая и может деформироваться

После извлечения вышедшего из строя подшипника устанавливаем новый. Для этого используем подходящий пресс, например, винтовой. На конечном этапе можно применить старый подшипник и молоток. Затем устанавливаем стопорное кольцо или используем керн. Основные операции на этом завершены. Остается произвести сборку в обратном порядке.

Теперь хочу рассказать о деталях, на которые следует обратить внимание. При установке компрессора на свое место будьте осторожны и соблюдайте очередность затяжки крепёжных болтов, если она указана в технической документации

В противном случае может произойти поломка корпуса, например, образоваться трещина. Если из системы кондиционирования стравливался фреон, то заправку следует производить только тем типом фреона, который указан на корпусе компрессора.

Сняв компрессор с машины, заткните в нём все входные и выходные отверстия для избежания попадания в него влаги. Также старайтесь его не переворачивать, чтобы избежать утечки компрессорного масла.

Также при снятии компрессора заткните (закройте) все трубопроводы, чтобы атмосферная влага не могла попасть в систему. Наличие влаги в системе приводит к её поломке. Несмотря на все принятые меры по предотвращению попадания влаги в систему кондиционирования, перед её заправкой фреоном настоятельно рекомендую произвести вакуумирование. Это позволит в дальнейшем избежать поломок и быстрого износа кондиционера.

И, напоследок, ещё одна нюанс. Расскажу о случае, когда замены непосредственно самого подшипника можно избежать.

Сняв шкив и добравшись до вызывающей шум детали, необходимо аккуратно снять с неё защитный пластиковый кожух. Хоть наш элемент и считается необслуживаемым, мы все-таки произведём это обслуживание. С этой целью, кисточкой, смоченной бензином, удаляем старую загустевшую смазку.

Затем производим замену её новой высокотемпературной смазкой для подшипников и ставим защитный кожух на место. Плюс всего этого в том, что мы избегаем операции выпрессовки, а затем запрессовки детали. Непременным условием является то, что наша деталь должна быть в относительно рабочем состоянии. Большой минус очевиден. Эта операция служит только временным решением. Рано или поздно всё равно придется произвести полноценную замену элемента.

Инструкция по снятию узла на машине с кондиционером

До того, как заменить подшипник генератора на Приоре, следует запастись набором инструментов, куда войдут:

универсальный комплект ключей. Обязательно наличие головок на 7, 10, 12, 13, 17, 24;
набор шестигранников;
универсальный съемник под шарикоподшипники;
минусовая и крестовая отвертка;
для диагностики исправности потребуется мультитестер;

Снятие генератора на приоре Люкс, с кондиционером и ГУР

Если же потребуется замена подшипника генератора на автомобиле не оснащенным кондиционером, то тогда удобно осуществлять снятие через демонтаж правой фары Lada Priora. Узел расположен с левой стороны двигателя, если смотреть со стороны радиатора. Наилучший доступ к механизму;– снять фару и крепление бампера со стороны пассажира.

Примечание: Внимание! Все работы, связанные с ремонтом «гены», делают при снятой минусовой клемме аккумулятора

Отсоединяем клемму.
Снимаем защитный кожух.

Фара крепится на 2 болта – один под кожухом, второй снизу фары. Доступ к нему, если снять крепление бампера с правой стороны.

Откручиваем верхнее крепления фары.
Опускаем правую часть бампера, получим доступ к нижнему креплению фары.

Откручиваем нижний болт и фара снята с креплений. Аккуратно отсоедините токоподводящие провода, отложите фару в сторону.
Вот, что увидите со стороны фары: доступ к креплениям, шкиву, регулировке натяжения ремней.

Это только часть работы. Предстоит приподнять или опустить трубки и шланги гидравлических систем и демонтировать все, что мешает снятию механизма. Для начала демонтируем абсорбер.

Снимаем шланги абсорбера.
Снимаем абсорбер. Крепится на 2-х болтах: один на снимке, второй ниже.

Путь почти свободен. Мешают трубки кондиционера. Они крепятся к кронштейну.

Откручиваем кронштейн и трубки кондиционера свободно можно приподнимать или опускать.

Все. Путь свободен. Осталось открутить болты крепления. Верхний болт доступен.

Откручиваем верхний болт крепления узла.

С нижним болтом придется повозиться. Есть 2 варианта:

Просунуть руку с накидным ключом на 17мм, нащупать болт и поставить ключ на задержку. Гайка болта на 13мм

Помните, что на болте под шляпкой есть втулка, не потеряйте, когда будете вытаскивать болт

Осторожно достаньте электроагрегат. Помните, что к нему идут провода

Как только появится возможность, отсоедините их.

Примечание: Более легкий путь, если есть возможность поставить машину на яму. Снимите снизу защиту, появится доступ к нижнему болту крепления. Отвернете без проблем. Примечание: После проведения этапа демонтажа следует проверить исправность самого электрогенератора, проверив рабочее напряжение, узнать номер подшипника для генератора Приоры, а только потом приступать к его разборке.

Снятие генератора на приоре без кондиционера и ГУР

Выше рассмотрели способ демонтажа генератора через снятую фару. Попробуем подобраться к электрогенератору снизу. Лучше всего это делать в гараже с ямой, но можно и на улице.

Примечание: Внимание! Будьте осторожны при работе под автомобилем. Поднятый домкратами автомобиль посадите на упоры и надежно зафиксируйте

Поднимаем капот и снимаем минусовую клемму аккумулятора;
Снимаем защиту. Откручиваем болты крепления. Они расположены по периметру и к ним легко подступиться. Откручиваем сначала 2 болта сзади.

Придерживаем снизу рукой защиту, отворачиваем последний передний болт, снимаем. Доступ к нижнему креплению свободен.
Ключом на 13 откручиваем гайку нижнего болта крепления «гены». До конца гайку не отворачивайте, потому что придется постучать по ней, чтобы вытащить болт. Не забывайте про втулку болта.

Выкручиваем болт натяжителя ремня.
Затем снимаем провода под резиновым колпачком и штекер (указаны стрелками)

Отсоединяем верхнее крепление при помощи двух ключей на 13мм.
Придерживаем за корпус, вынимаем верхний болт и через низ снимаем «гену».

Примечание: Если работаете без помощника, то сначала снимите верхний болт крепления, а затем нижний.

Установку на место крепления, после ремонта или замены узла, выполняют в обратном порядке.

Как обнаружить неисправность подшипника кондиционера?

Проявляется сия неприятность в виде свиста, доносящегося из-под капота, а также в виде люфта, который можно почувствовать, приложив усилие. Некоторые неопытные мастера вполне могут поставить неправильный вердикт, например, могут заподозрить в «свисте» другие подшипники, например, водяной помпы или генератора. Однако опытный специалист сразу определит, что к чему при помощи одной нехитрой манипуляции. Снимаем ремень, который приводит в движение шкив «кондея» и заводим мотор, если свиста нет, то можно с точностью сказать, что причина в подшипнике муфты «кондера».

Читать также: Лучшие насосы для авто

Для работы нам необходимо иметь:

Набор инструментов + домкрат + отвертки под TORX;
Зубило для того, чтобы нанести засечки на шкиве;
Подшипник (код подшипника компрессора кондиционера — 305222).

Замена подшипника генератора на Ладе Приора ВАЗ 2170 с кондиционером и без него (с ГУР и без ГУР) своими руками

Лада Приора – один из самых распространенных отечественных автомобилей. Но рано или поздно приходит момент, когда необходимо произвести ремонт тех или иных узлов. Не исключением является электромеханическая часть, например, часто выходят из строя у Приоры подшипники генератора.

Для того чтобы избежать сюрпризов во время езды, важно вовремя заметить неисправность и произвести ремонтные работы. Подробнее о том, как проводится замена подшипника генератора Приора, можно узнать, прочитав данную статью

В материале рассмотрим процесс диагностирования, демонтажа генератора ВАЗа и его частей, а также очередность действий при замене шарикоподшипников своими руками.

Признаки износа

На вид как новый, но гудит, и нуждается в замене

Посторонний гул свидетельствует об износе подшипника кондиционера. При этом кондиционер необязательно должен функционировать, так как подшипник находится в работе постоянно при включенном моторе. Зачастую, если включить кондиционер лишний шум даже пропадает.

Однако, это не причина игнорировать возникшую неисправность, так как неисправный подшипник кондиционера со временем будет издавать звуки все сильнее и на более поздних стадиях неисправности может повлечь серьезную поломку компрессора.

Неисправный подшипник не подлежит восстановлению, поэтому перед тем как приступать к ремонту, необходимо купить новый. Подойдет не любой, поэтому продавцу необходимо указать, что нужна деталь, подходящая к модели Рено Логан.

Впоследствии может потребоваться дозаправка хладагента кондиционера, однако это уже не потребует каких-либо сложных технических манипуляций с автомобилем.

В зависимости от личных навыков и наличии инструмента для сборки можно выбрать любой из существующих вариантов, однако тем, кто не уверен в своих силах, все же настоятельно рекомендуется обращаться за помощью в сервисный центр. Сама процедура ремонта обычно не является дорогостоящей и возможно поможет сэкономить время.

Руководство по установке кондиционера

Перед тем, как выполнить эту задачу, необходимо определиться с тем, какой вариант вы будете использовать. Производителей климатических установок на рынке сегодня достаточно много, поэтому покупаемый агрегат обязательно должен соответствовать требованиями и особенностям автомобиля. Устройство должно иметь высоким ресурс эксплуатации, устойчивым к вибрациям, которые характерны для машин, используемых для езды по нашим дорогам. Ни для кого не секрет, что наши автолюбитель более склонные доверять кондерам и продукции в целом от зарубежных производителей.

Как подключить кондиционер на приору с ГУРом

Если говорить об иностранных установках, то здесь можно выбрать Panasonic, Halla или любую другую систему. Что касается отечественных производителей, то согласно отзывам, неплохо зарекомендовал себя кондиционер «Август».

В комплекте к установке должны идти:

радиатор охлаждения или радиатор кондиционера;
сама установка, включающая в себя компрессор кондиционера Приора;
кронштейн для натяжного ролика;
магистрали.

Отопительное устройство установки Халла

Если говорить об отечественном продукте, то в данном случае единственным недостатком можно назвать корпус испарителя, поскольку он является пластмассовым, что вызывает определенные сомнения. Есть вероятность, что компрессор выйдет из строя раньше остальных элементов. В любом случае, выбрать производителя необходимо в соответствии с отзывами, которые оставляют наши автолюбители в сети.

Монтаж климатической установки подразумевает снятие системы отопления, для чего в первую очередь необходимо демонтировать корпус воздушного фильтра и слить охлаждающую жидкость. Далее демонтируется передний бампер. После снятия компонентов можно приступить к снятию генератора. В комплекте для устанавливаемого кондера должен идти отдельный генератор, предназначенный для конкретного авто. Так что вам необходимо произвести монтаж устройства вместо старого.

В первую очередь, нужно установить опоры, на которые будет произведен монтаж компрессора агрегата, а также генератора. Далее, следует зафиксировать кронштейн установки натяжного ролика. Чтобы смонтировать кронштейн ролика, возможно, понадобится просверлить отверстие в крышке ремешка, после чего между собой соединяются корпусы печи, а также испарительного устройства. Далее на Приоре с кондиционером следует произвести монтаж компрессора, радиатора, а также вентилятора. После установки компонентов, в том числе ролика, все элементы нужно включить в схему электропроводки.

Схема работы кондиционера зарубежного производства Фрост

Если вы выбираете агрегат российского производства, то учтите, что в нем не предусмотрено наличие фильтрующего воздушного элемента салона. Поэтому вам придется самостоятельно изолировать электродвигатель в системе охлаждения. В том случае, если вы заметили, что установка не включается, возможно, потребуется ее заправка, которая, в свою очередь, подразумевает демонтаж радиатора. Разумеется, в данном случае речь идет о кондерах российского производства.

Если вы заметили, что не работает кондиционер, это не обязательно говорит о неработоспособности установки. Возможно, греется компрессор, а может быть, необходима просто замена подшипника. В любом случае, не стоит сразу же думать о том, что виноват производитель — нужно произвести диагностику всех элементов системы охлаждения.

Как поменять подшипники на генераторе Приора

Выход из строя элементов качения ВАЗовских электрогенераторов – усталостный износ вследствие долговременной эксплуатации. Рассмотрим, как можно самостоятельно заменить подшипники.

Подготовьте устройство к разборке. Вот как он выглядит со снятой крышкой.
Открутите регулятор напряжения, отсоедините провода.

Отверните клеммы, чтобы снять диодный мост (отмечены).
Отсоедините конденсатор.

Открутите 4 шпильки.
Шпильки откручены. Положите устройство на бок и при помощи двух отверток разъедините на 2 части.

Примечание:

Иногда приходится смазать место сопряжения частей проникающей силиконовой или ВД смазкой, чтобы легче было их разъединить. Можно взять рукой за верхнюю часть и постукивая деревянной киянкой по проушинам, сбить нижнюю часть.

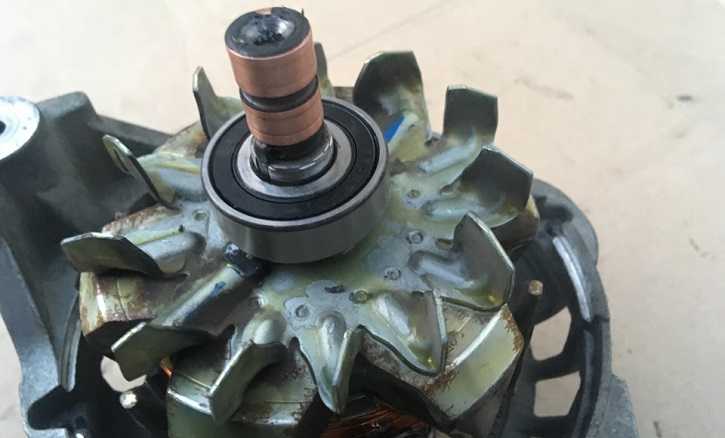

Откроется верхний шарикоподшипник.
Переворачиваем генератор и устанавливаем на тиски. Прогреваем обойму нижнего шарикоподшипника (Можно попробовать и без прогрева).

Обычно посадочное место от нагрева расширяется, и шарикоподшипник легко из него выходит. Но бывает, что выходит вал ротора, а деталь остается в посадочном гнезде.

В этом случае надо продолжать греть и постукивать по детали, чтобы сбить его с посадочного гнезда. Не переусердствуйте, чтобы не сломать крышку. Места посадки шарикоподшипника следует тщательно зачистить.
Верхний элемент качения снимаем с вала ротора съемником.

Снимите размеры снятых подшипников и купите аналоги (информация представлена далее). Возможно, удастся прочесть номера.

Установку новых деталей начните с подготовки посадочных мест. Зашкурьте наждачкой Р1000, Р1200 или Р1500. Смажьте графитовой смазкой.
Откройте крышки у п/ш, проверьте наличие смазки.
Добавьте смазку, закройте крышки, переверните запчасть и заполните смазкой с другой стороны, закройте крышки. Шарикоподшипники готовы к установке.

Наденьте малый шарикоподшипник на вал ротора. Возьмите трубку соответствующего диаметра, чтобы удары приходились на внешнюю обойму.
Точными ударами легкого молотка простукивайте по торцу трубки. Когда деталь встанет на место, почувствуете жесткую отдачу. Так же данную операция производится съемником, только лапки устанавливаются сверху на торец.

Теперь в гнездо крышки вставьте большой подшипник и легкими ударами молотка по внешней обойме загоните его в посадочное гнездо.
Когда шарикоподшипник сядет в гнездо, не забудьте края посадочного гнезда чеканить по кругу с интервалом 3-4мм. Для этого подберите керн со скошенным жалом (подойдет небольшое зубило, бородок).

Продолжаем сборку в обратном порядке. Одеваем шкив. Сделайте это в тисках. Зажмите полюса ротора, оденьте шкив и крепко затяните гайку

На валу нет шпонки, поэтому приложите усилие, чтобы шкив сел плотно.
Обратите внимание на внешнюю и внутреннюю шайбы. Они могут отличаться

При снятии шкива желательно сделать метку, чтобы при сборке не перепутать.

Примечание:

Далее все собираем в обратном порядке

Обращайте внимание на чистоту контактов. Плохой контакт – причина потери мощности электрогенератора

Окислившиеся контакты зачистите напильником или наждачкой и смажьте специальным средством для контактов, например, Electronic Shray.

Когда нужно менять подшипник

Суть проблемы кроется в том, что подшипник шкива компрессора задействован всё время, когда включен двигатель, независимо от того, включен кондиционер или нет. Даже зимой, когда вы почти не включаете кондиционер, подшипник шкива выполняет свою функцию. Выход из строя может произойти по естественным причинам в результате старения. Смазка подшипника густеет и во время работы он сильно нагревается.Также поломке способствует чрезмерное натяжение приводного ремня.Последствия его выхода из строя могут быть самые неприятные. При подклинивании подшипника компрессора кондиционера может «съедаться» его посадочное место, что в конечном итоге приведёт к необходимости замены всего компрессора кондиционера или его передней половины, что в финансовом плане очень неприятно. Следующей ступенью в возможной череде неприятностей может быть разрыв приводного ремня шкива компрессора кондиционера и нанесение этим ремнём тяжелых «увечий» электропроводке и другим элементам двигателя, находящимся в подкапотном пространстве.

Также, возможно, появление вздутостей на капоте из-за ударов ремня по нему. Бывает, что под действием высоких температур повреждается обмотка электромагнитной муфты, что чревато её заменой. Высокие температуры также негативно действуют на сальник, что в результате приводит к замене детали. Как видим, вас может ожидать целый «букет» неприятностей из-за одного подшипника компрессора.

Несмотря на всю нашу любовь к нашим «четырёхколесным друзьям», зачастую мы чаще и больше заботимся о внешнем виде нашего «друга». Мы регулярно заезжаем на мойку, делаем полировку кузова, не забываем регулярно убирать и пылесосить салон. А что касается технического обслуживания и ремонта, то постоянно что-то мешает, постоянно откладывается на потом. Так вот, в случае с подшипником шкива компрессора откладывать на потом настоятельно не рекомендую.

Вполне возможно, что визуальный осмотр поможет определить неисправность. Конечно, это может быть ослабление приводного ремня генератора и его скрип. Элементарная подтяжка ремня решит проблему с визгом. Но, если ремень генератора или сам генератор ни причём, необходимо принимать экстренные меры. Замена подшипника в этом случае неизбежна.

Кстати, визг или скрип может присутствовать только на холодном или, наоборот, прогретом двигателе. Может исчезать при включении кондиционера или же появляться. Во всяком случае, все эти симптомы должны послужить толчком к безотлагательной замене подшипника.

Если во время движения слабый визг или скрип неожиданно перерос в очень громкий вой, рекомендую немедленно остановиться, открыть капот и перерезать ремень приводного шкива компрессора кондиционера. А затем уже ехать в гараж или мастерскую для замены вышедшей из строя детали.

Когда нужно менять подшипник

Последствия его выхода из строя могут быть самые неприятные. При подклинивании подшипника компрессора кондиционера может «съедаться» его посадочное место, что в конечном итоге приведёт к необходимости замены всего компрессора кондиционера или его передней половины, что в финансовом плане очень неприятно. Следующей ступенью в возможной череде неприятностей может быть разрыв приводного ремня шкива компрессора кондиционера и нанесение этим ремнём тяжелых «увечий» электропроводке и другим элементам двигателя, находящимся в подкапотном пространстве.
