Снятие и замена генератора на приоре: признаки неисправности, устройство, схема

Подшипники генератора Лада Приора: диагностика и признаки неисправности, причины

На то, что необходимо провести замену подшипника генератора могут намекнуть следующие обстоятельства:

• посторонние шумы при запуске, возможен гул, посвистывание;
• перебои в работе электрооборудования автомобиля;
• постоянный недостаточный заряд аккумулятора;
• неравномерное вращение вала, отчетливое биение.

Диагностировать неисправность можно следующим образом:

• cнять ремень;
• запустить двигатель и внимательно вслушаться. Если ничего не гудит, значит, звук исходил именно от шарикоподшипника;
• подвигать шкив. При наличии люфта необходимо провести замену.

Данные видео, помогут Вам разобраться в процедуре диагностики:

Шумит подшипник генератора Приора:

Свист в электрогенераторе и перегрев:

Как гудит электрогенератор:

Как проверить пoдшипники генератора:

Где расположен генератор у Приоры — устройство узла ВАЗ 2170

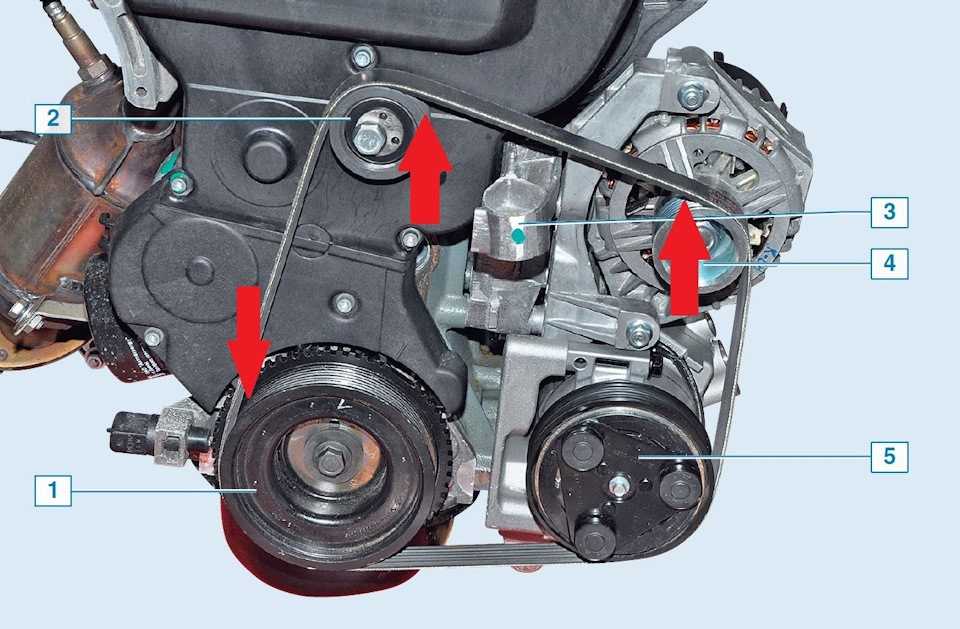

Сам узел для авто с кондиционером (или ГУР) выглядит следующим образом:

1. Шкив привода дополнительных элементов;
2. Натяжной ролик;
3. Крепление правой стороны двигателя;
4. Шкив электрогенератора;
5. Шкив нагнетателя кондиционера.

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

• Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
• Откручиваем болт крепления.
• Извлекаем щеточный узел.
• Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

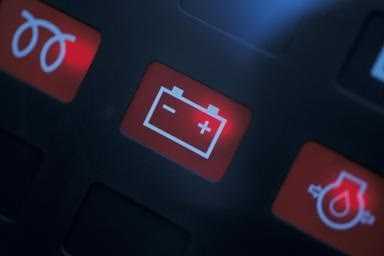

Почему не горит индикатор АКБ

На самом деле, основных причин бывает несколько. Часто перестает работать сама лампочка АКБ, встроенная в индикатор. Не исключено, что сгорел предохранитель, проблема в реле или есть замыкание в электроцепи до генератора.

Владельцы машин часто допускают ошибку — сразу разбирают панель и по неосторожности замыкают какую-то часть зажигания. Например, можно легко спалить светодиоды и другие блоки, а также реле

Контрольная лампочка расположена на приборке автомобиля. Хотя она копирует значок АКБ, на самом деле показывает состояние генератора — преобразующего механическую энергию в электрическую. Данное устройство переменного тока выполняет несколько функций: обеспечивает зарядку батареи и питает все остальные электросистемы машины после запуска двигателя.

Начало работы

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Итак, проверка включает несколько этапов:

• Осмотр реле-регулятора.
• Проверка диодного моста.
• Проверка статора.
• Проверка ротора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Диодный мост

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодовПроверяем положительные диодыТеперь вспомогательные диоды

• Порядок проверки отрицательных диодов
• Проверяем положительные диоды
• Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Обратите внимание! Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений

Особое внимание следует обратить на следы возможного подгорания

Далее можно проводить проверку мультиметром, выставив режим “Измерение сопротивления”. С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Обратите внимание! В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

ValeriNazar › Блог › Не возбуждается генератор Ваз 2110

Валерий Ключников, 28 лет Я езжу на Лада 112 Купе Назарово, Россия

Проблема такая, автомобиль 2008 года, европанель. Решил я заменить приборку на более свежую, т.к. моя начала творить непонятные вещи. Нашёл в объявлениях приборную панель со свежей Калины, да и цена сладкая, всего 1000 рублей и пробег на ней 800 км. Хозяин сказал что как машину купил с салона сразу же себе заказал Гамму(Приборку), а эту положил. Ну вот. Забираю эту приборку себе отдав 1000 рублей. Втыкаю и что я вижу у меня нет зарядки, горит аккумулятор на панели, я газанул до 2500 тысяч, зарядка пошла, лампочка потухла. Ставлю свою старую приборку такого нет. Что это может быть, хочу новую приборку и хочу чтобы зарядка была?

Нравится 3 Подписаться

Комментарии 16

Участвовать в обсуждениях могут только зарегистрированные пользователи.

народ подскажите как решить проблему-при заводке двигателя очень тускло горят лампы приборной панели(ставил светодиоды для яркости), после увеличения оборотов(перегазовки) лампы загораются ярко. Поменял регулятор зарядки, но проблема не исчезла. Помогите советом!

В приборке возможно стоит диод!))А в десятой приборке лампа!Вот и думай)))

Да, так оно и есть 🙂

поставь сопротивление и будет все ок.

погугли есть инфа так как себе делал.

Да не щётки, старую приборку втыкаю всё нормально 🙁

Ну проверь на всякий случай вольтметром акум сколько генератор выдает тока на акум.

Я подключаю диагностику, завожу машину, напряжение 12 вольт и горит лампочка, газану до 2500, лампочка тухнет и напряжение 14,2 становится.

Ну это значит всетаки щетки. В приборки нет причины. При оборотах щетки луче прижимаются вот напруга и появляется

Нет, вот всё нашёл на Калиновской приборке генератор от 2110 не будет возбуждаться т.к. в приборке 2110 стоит лампа накаливания на возбуждение, а в калиновской светодиод

Ясно ))) Валера за тюнинг взялся ))

Завтра ха тапками поеду на 16 ))) 1 апреля к кузовщикам, а потом лоб )))

Щетки на генераторе стерлись )))

Полная версия сайта

Инструкция по снятию узла на машине с кондиционером

До того, как заменить подшипник генератора на Приоре, следует запастись набором инструментов, куда войдут:

• универсальный комплект ключей. Обязательно наличие головок на 7, 10, 12, 13, 17, 24;
• набор шестигранников;
• универсальный съемник под шарикоподшипники;
• минусовая и крестовая отвертка;
• для диагностики исправности потребуется мультитестер;

Снятие генератора на приоре Люкс, с кондиционером и ГУР

Если же потребуется замена подшипника генератора на автомобиле не оснащенным кондиционером, то тогда удобно осуществлять снятие через демонтаж правой фары Lada Priora. Узел расположен с левой стороны двигателя, если смотреть со стороны радиатора. Наилучший доступ к механизму;– снять фару и крепление бампера со стороны пассажира.

Примечание: Внимание! Все работы, связанные с ремонтом «гены», делают при снятой минусовой клемме аккумулятора

1. Отсоединяем клемму.
2. Снимаем защитный кожух.

Фара крепится на 2 болта – один под кожухом, второй снизу фары. Доступ к нему, если снять крепление бампера с правой стороны.

1. Откручиваем верхнее крепления фары.
2. Опускаем правую часть бампера, получим доступ к нижнему креплению фары.

1. Откручиваем нижний болт и фара снята с креплений. Аккуратно отсоедините токоподводящие провода, отложите фару в сторону.
2. Вот, что увидите со стороны фары: доступ к креплениям, шкиву, регулировке натяжения ремней.

Это только часть работы. Предстоит приподнять или опустить трубки и шланги гидравлических систем и демонтировать все, что мешает снятию механизма. Для начала демонтируем абсорбер.

1. Снимаем шланги абсорбера.
2. Снимаем абсорбер. Крепится на 2-х болтах: один на снимке, второй ниже.

Путь почти свободен. Мешают трубки кондиционера. Они крепятся к кронштейну.

1. Откручиваем кронштейн и трубки кондиционера свободно можно приподнимать или опускать.

Все. Путь свободен. Осталось открутить болты крепления. Верхний болт доступен.

1. Откручиваем верхний болт крепления узла.

С нижним болтом придется повозиться. Есть 2 варианта:

Просунуть руку с накидным ключом на 17мм, нащупать болт и поставить ключ на задержку. Гайка болта на 13мм

Помните, что на болте под шляпкой есть втулка, не потеряйте, когда будете вытаскивать болт

Осторожно достаньте электроагрегат. Помните, что к нему идут провода

Как только появится возможность, отсоедините их.

Как только появится возможность, отсоедините их.

Примечание: Более легкий путь, если есть возможность поставить машину на яму. Снимите снизу защиту, появится доступ к нижнему болту крепления. Отвернете без проблем. Примечание: После проведения этапа демонтажа следует проверить исправность самого электрогенератора, проверив рабочее напряжение, узнать номер подшипника для генератора Приоры, а только потом приступать к его разборке.

Снятие генератора на приоре без кондиционера и ГУР

Выше рассмотрели способ демонтажа генератора через снятую фару. Попробуем подобраться к электрогенератору снизу. Лучше всего это делать в гараже с ямой, но можно и на улице.

Примечание: Внимание! Будьте осторожны при работе под автомобилем. Поднятый домкратами автомобиль посадите на упоры и надежно зафиксируйте

1. Поднимаем капот и снимаем минусовую клемму аккумулятора;
2. Снимаем защиту. Откручиваем болты крепления. Они расположены по периметру и к ним легко подступиться. Откручиваем сначала 2 болта сзади.

1. Придерживаем снизу рукой защиту, отворачиваем последний передний болт, снимаем. Доступ к нижнему креплению свободен.
2. Ключом на 13 откручиваем гайку нижнего болта крепления «гены». До конца гайку не отворачивайте, потому что придется постучать по ней, чтобы вытащить болт. Не забывайте про втулку болта.

1. Выкручиваем болт натяжителя ремня.
2. Затем снимаем провода под резиновым колпачком и штекер (указаны стрелками)

1. Отсоединяем верхнее крепление при помощи двух ключей на 13мм.
2. Придерживаем за корпус, вынимаем верхний болт и через низ снимаем «гену».

Примечание: Если работаете без помощника, то сначала снимите верхний болт крепления, а затем нижний.

Установку на место крепления, после ремонта или замены узла, выполняют в обратном порядке.

Принцип работы

Приступаем к самой интересной части нашей статьи. Итак, поворачиваем в замке ключ зажигания и:

1. На контактные кольца, через щеточный узел, а затем на обмотку возбуждения ротора поступает электрический ток;
2. В обмотке ротора, который начинает вращаться одновременно с коленчатым валом двигателя, находится магнитное поле, которое пронизывает обмотки статора, вследствие чего на его выводах напряжение с переменным значением;
3. Когда генератор достигает определённой частоты вращения, он переходит в режим самовозбуждения, то есть ток на обмотку возбуждения ротора начинает поступать непосредственно от самого генератора;
4. Вырабатываемое переменное напряжение с помощью блока выпрямителей преобразуется в постоянное. Именно в этом состоянии происходят процессы зарядки аккумуляторной батареи и обеспечения электричеством потребителей тока;
5. Регулятор напряжения включается в работу в процессе движения автомобиля, когда меняются нагрузка на генератор и его частота вращения. Его задачей является регулировка времени включения возбуждающей обмотки ротора.

Это время уменьшается при меньших внешних нагрузках и при возрастающих частотах вращения ротора генератора, и возрастает при увеличении нагрузок и снижении частоты вращения.

Принцип работы генераторной установки переменного тока

Надеюсь, моя краткость не помешала понять вам принцип работы генераторной установки переменного тока, в противном случае в сети всегда можно найти соответствующее по теме видео.

Внимание! В том случае, когда в бортовой сети потребители «забирают» количество тока больше чем его может выработать генератор, требуемое количество начинает выдавать аккумуляторная батарея. Совет! Панель приборов автомобиля оборудована лампой сигнализатором, которая информирует работоспособность генераторной установки

Не забывайте иногда посматривать в ее сторону

Совет! Панель приборов автомобиля оборудована лампой сигнализатором, которая информирует работоспособность генераторной установки. Не забывайте иногда посматривать в ее сторону.

Итак, основными параметрами являются:

1. Номинальные значения напряжения, тока и частоты возбуждения;
2. Частота, с которой происходит самовозбуждение обмотки;
3. Коэффициент полезного действия (КПД).

В нашем случае электрическая система имеет номинальное напряжение в 12 вольт, а номинальным током считается его максимальное количество, получаемое при номинальной частоте вращения генератора (80 ампер при 6000 оборотах в минуту).

Где находится регулятор напряжения на приоре

Наверняка, очень многие приороводы сталкивались с такой проблемой. Обрисую ситуацию. Еду как-то поздно вечером и замечаю, что при переключении передачи тускнеет ближний свет. Совсем ненадолго, через секунду-две выравнивается. Переключился на щитке приборов на показания вольтметра. Все в порядке, 14.2В, газанул до 3000 оборотов и наблюдаю картину, при падении оборотов до холостых напряжение падает до 12.4В, свет фар тускнеет, затем постепенно становится ярче, напряжение снова 14.2В. Поездив так пару дней, почитав мурзилку, узнал, в чём может быть проблема. В щётках. Генератор у меня стоит КЗАТЭ 115А. Посмотрел каталожный номер реле-регулятора и поехал покупать.

Далее замена. Вот где я хапнул горя, изорвав руки в кровь и проклиная АвтоВАЗ… К генератору подобраться оказалось непросто, да еще и на улице -14, холодно. Ну да ладно, приступаем, значит. Скинул клемму с АКБ, снял корпус воздухана, открутил крепление трубки кондея, этого оказалось достаточно, как мне показалось, чтобы засунуть туда руку.

Снятие регулятора напряжения и щеткодержателя генератора на автомобиле Лада Приора производят для замены в случае выхода из строя. Ремонтные работы можно проводить без демонтажа генератора, но для наглядности, процесс будет показан на снятом. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи.

• От вывода D+ генератора отсоединяем разъем с проводом.
• После чего снимаем резиновый защитный чехол с контактной шпильки.

• Сняв чехол, откручиваем гайку и снимаем со шпильки клемму провода.
• Теперь откручиваем гайку крепления клеммы цепи возбуждения генератора.

• Снимаем со шпильки клемму цепи возбуждения.
• Откручиваем гайки крепления защитного чехла генератора.

• Снимаем кожух.
• Откручиваем три гайки крепления корпуса регулятора напряжения.

• Теперь откручиваем винт крепления клеммы D+ к шине регулятора.
• И снимаем выпрямительный блок с генератора.

Перед установкой нового, проверьте легкость перемещения щеток в щеткодержателе, а так же величину их выступания, которая должна быть не менее 5 мм.

Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Когда нужно менять регулятор напряжения?

Неисправности генератора

В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Переходим к щеткам. Вытаскиваем их из посадочных мест и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них имеются следы повреждений, меняем их

Обратите внимание также и на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

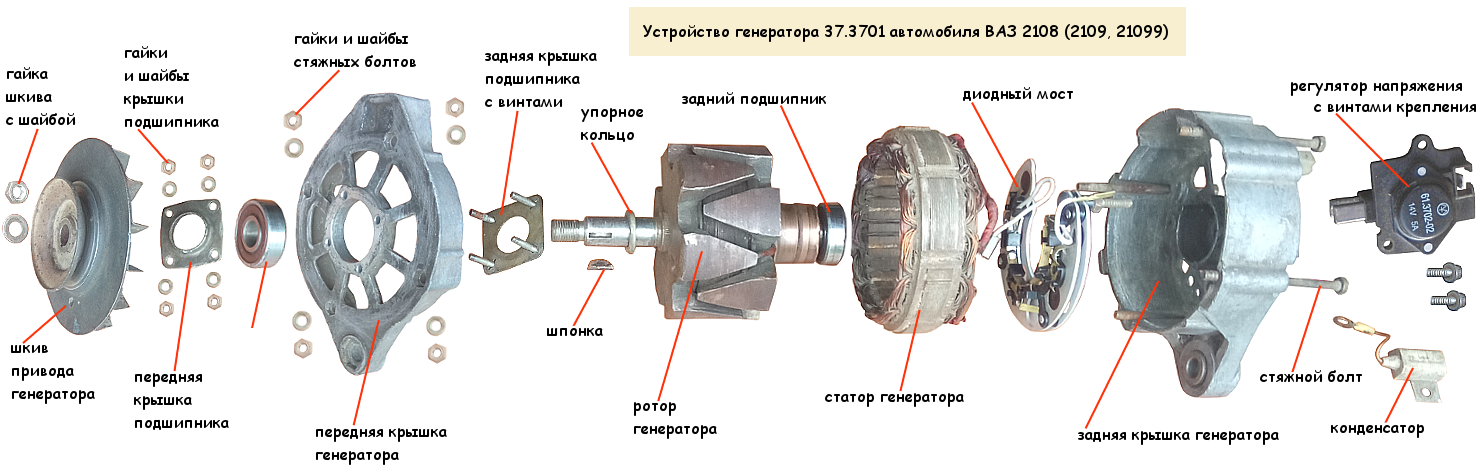

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже прим.).

Как проверить напряжение генератора на «Приоре»

Для измерения понадобится вольтметр, которым определяется уровень напряжения на выводах батареи машины.

1. Завести автомобиль.
2. Прогреть до рабочей температуры.
3. Включить все потребители энергии (отопление, обогрев сидений и стекол, дальний свет, магнитолу).
4. Поднять педалью газа обороты до 2500 об/мин.
5. Проверить напряжение генератора «Приоры» мультиметром. Проверять можно и обычным вольтметром, делая это между «массой» и выводами В+ генератора, и на клеммах.

Устройство должно показать 13.8-14.4 В с небольшими отклонениями. При слишком значительной их величине можно судить о выходе из строя РН, изношенных щетках и других проблемах. Аналогичный вывод делают, если ток начинает «прыгать».

Источник фото: https://www.drive2.com/l/7902681/

Далее следует выключить все электроприборы и повторно замерить. Нормальное значение в таких условиях – до 14.5 Вольт. Если оно больше, делается вывод о вероятной неисправности регулятора. Если же напряжение генератора «Приоры» скачет, узел нуждается в дополнительной проверке.
