Как подключить катушку зажигания ваз-2106

Как проверить катушку зажигания? Замена катушки зажигания ВАЗ 2107

Немного теории.

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания — это своего рода трансформатор, который также можно назвать миниатюрной автомобильной «подстанцией».

На «семерке», как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

Признаки неисправности катушки зажигания

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее.

Но если все-таки причина в катушке зажигания, то понять это можно по таким симптомам:

• Отсутствует искра на свечах;
• На ВВ-проводах нет тока;
• Визуальные дефекты (трещины и сколы на корпусе катушки);
• Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

Как проверить катушку зажигания ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

1. Необходимо отключить провода от клемм катушки зажигания.
2. И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
3. Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
4. Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

В этом видео вы более детально узнаете как проверить катушку зажигания

Как заменить катушку зажигания на ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

Для работы вам потребуются:

• Торцевые головки на «8» и «10»;
• Новая катушка зажигания.

Собственно сам процесс замены:

1. Первым делом снимаем «-» клемму с АКБ.

2. Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

3. Головкой на «8» откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

4. Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.

5. Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Спасибо за внимание, до новых встреч на ВАЗ Ремонт своими руками

К чему приводит неправильно выставленное зажигание на ВАЗ 2107

Неправильный угол опережения вызывает такие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

Различие между заводским устройством и системой электронного типа

Любой механизм зажигания подразумевает одинаковое устройство. Схема подключения электронного зажигания на ваз 2106 предусматривает присутствие многих общих элементов. Это – свечи, бронепровода, устройство распределения, катушка. Наличие свечей обязательно, ведь без них не произойдет образование искры.

Бронепровода служат для соединения высоковольтных частей. Представляют собой шнуры из особых волокон, по которым движется силовой заряд.

Устройство для распределения зажигания (трамблер) отличается для многих автомобилей. Его функции можно понять исходя из названия. Установка бесконтактного зажигания ваз 2106 не обходится без такого элемента.

Катушка обладает свойством увеличения напряжения, подаваемое на обмоточную поверхность.
Сравнивая контактное и электронное зажигание ваз 2106, следует вывод, что для первого характерна центральная ось, осуществляющая свое движение благодаря приводящему механизму от масляного насоса. На оси предусмотрен маленький кулачок, участвующий функционирование контактного блока. Эта деталь также служит для передачи силового заряда на катушку. Для передачи большого тока требуется функционирование всей контактной группы, что усложняет процесс и приводит к многим проблемам.

Электронная система зажигания ваз 2106 предполагает наличие датчика Холла. Этот компонент служит контактным прерывателем и не имеет прямого контакта. А также он образует толчок слабой силы, который не сможет способствовать зажиганию верхней обмоточной поверхности катушки. Данное устройство усиливает толчок и подает в нужное время.

Как правильно выставить зажигание

Неправильно выставленное зажигание, ведет к перерасходу топлива, детонации двигателя, неравномерной его работе. Работа по установке зажигания подразделяется на три этапа и включает в себя следующую последовательность их проведения:

На первом этапе необходимо произвести регулировку зазора между контактами прерывателя. Предварительно снимается крышка трамблера и поверхность контактов зачищается. Проверяем соприкосновение контактов, которое должно происходить по всей плоскости, а не на отдельных участках. Если этого не происходит, то контакты можно немного подогнуть либо подточить плоскость надфилем.

Затем с помощью специального ключа размером 38мм, потихоньку проворачиваем коленвал до момента максимального размыкания контактов. Используя щуп, устанавливаем зазор от 0,35 до 0,45мм. При этом щуп между контактами должен перемещаться с небольшим сопротивлением.

Используя ключ, дальше проворачиваем коленвал до отметки «момент зажигания», которая нанесена на его шкив. К клемме трамблера подсоединенной проводом к катушке зажигания, подсоединяем вольтметр или контрольную лампочку. С помощью ключа на 13мм, слегка ослабляем гайку крепления трамблера к блоку цилиндров.

Включив зажигание, корпус трамблера поворачиваем против часовой стрелки. Как только контрольная лампочка гаснет, поворачиваем корпус в обратном направлении до момента загорания лампочки. Загоревшаяся лампочка говорит о том, что выставлен момент подачи искрового разряда на свечи. Выставив момент зажигания, затягиваем гайку крепления трамблера.

Проверить, насколько правильно выставлено зажигание, можно простым способом во время движения автомобиля. При скорости 40 км/ч резко начинаем разгонять автомобиль до скорости 60 км/ч. Во время резкого разгона, должна происходить детонация мотора, называемая в народе, как «стук пальчиков». При достижении указанной скорости, если зажигание выставлено правильно, стук прекращается.

Представленное видео поможет более четко представить, что представляет собой система зажигания автомобиля ВАЗ-2107.

голоса

Рейтинг статьи

Принцип работы системы зажигания Ваз 2106

Практически на всех моделях классики традиционно устанавливается стандартная система зажигания контактного типа (КСЗ). Исключением является 21065, где используется бесконтактно-транзисторная схема, в которой разрыв цепи питания первичной обмотки реализован с помощью прерывателя, смонтированного в распределителе. Ниже рассмотрим более подробно, как устроена и работает контактная система зажигания ВАЗ-2106.

Схема системы зажигания Ваз 2106

В конструкцию контактной схемы зажигания включены следующие компоненты:

• замок (выключатель);
• катушка (КЗ);
• прерыватель (МП);
• распределитель (МР);
• регуляторы, центробежный и вакуумный (ЦР и ВР);
• свечи (СЗ);
• высоковольтные провода (ВП).

Давайте остановимся на катушке зажигания и более подробно разберем для чего она нужна и за что отвечает

Комплект бесконтактной системы зажигания ВАЗ 2103, 2106, 2121 /Нива/ СОАТЭ

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Определяем, почему греется катушка зажигания

Основная функция катушки заключается в преобразовании низковольтного напряжения, которое поступает от генератора или же аккумуляторной батареи, в высоковольтное. Происходит же генерация высоковольтных электрических импульсов на свечах. Схема подключения катушки зажигания обеспечивает определенный механизм работы: при включении стартера, благодаря контактному диску, включается добавочное сопротивление, это приводит к возрастанию тока, проходящего через первичную обмотку, и, как следствие, повышается напряжение вторичной обмотки, что способствует надежному воспламенению рабочей смеси.

Неисправности катушки зажигания можно заметить по следующим признакам. Прежде всего, если она имеет высокую температуру при выключенном моторе. Причиной такого симптома может послужить поворот ключа в активное положение на довольно длительный период при выключенном двигателе. Следующим тревожным признаком является короткое замыкание, когда движок не запускается вообще, при этом появляется запах горелой изоляции и сильный нагрев замка, а также стартера. В этом случае необходим ремонт и замена катушки зажигания.

Понять, что срочно необходима диагностика, помогает и нестабильная работа автомобиля. Он начинает дергаться при движении на скоростях, превышающих 60 км/ч, а при длительной остановке, например в пробке, может вообще пропасть искра, тогда проверка катушки зажигания должна следовать как можно скорее.

Проверка исправности катушки

КЗ тестируется в таком порядке:

• проверка свечей на искрение; • визуальный осмотр проводки; • измерение напряжения; • определение величины сопротивления.

Изучая внешние части катушки, необходимо, прежде всего, обратить внимание на:

• места соединения проводов; • наружные механические повреждения; • наличие грязи и масляных пятен.

Чтобы убедиться, что напряжение есть, включите зажигание и измерьте показатели, присоединив вольтметр к массе и выводу «Б». Если с этой стороны поломки нет, то у вас будет 12 вольт. При отсутствии напряжения придется разбираться с замком.

Прежде чем приступить к работам с бортовой электросетью автомобиля, в обязательном порядке отключают минусовую клемму от батареи — это правило техники безопасности.

Для следующих тестов КЗ необходимо полностью демонтировать. Как это сделать — расскажем ниже.

На обрыв первичную обмотку проверяют омметром (выставленным на 200 Ом). Здесь:

• один щуп соединяют с клеммой «Б»; • другим притрагиваются к выходу «К». • в норме показатель будет — 3,8-4,5 Ом.

Высоковольтную часть тестируют по-другому:

• прибор выставляют на 20 кОм; • один щуп размещают на «К»; • второй на высоковольтном контакте (находится в центре); • в норме показатель — от 7 до 8 кОм.

Последний этап — проверка на пробой изоляции. Здесь:

• прибор остается на 20 кОм; • черный щуп прикладывают к корпусу; • красный — поочередно ко всем выводам; • при отсутствии пробоя показания омметра не изменятся.

Любое отклонение от приведенных выше стандартных величин означает, что катушка замыкания неисправна.

Наиболее частые проблемы с катушками таковы:

• перегрев обмоток; • замыкание в одной из них.

Подобные неприятности случаются при неправильной эксплуатации двигателя с неотрегулированными (слишком широкими) зазорами свечей или при плохом контакте в клеммах или частичном обрыве проводков.

Кстати, заметно увеличивает срок эксплуатации катушки установка качественных свечей и их правильная регулировка.

Основное устройства

Этот автомобиль, ВАЗ Ока, по принципу устройства своего мотора почти ничем не отличается от любого другого автомобиля этого завода, той же классики. Если же его разобрать, то мы увидим просто половину мотора от ВАЗ 2108, в котором поршни двигаются синхронно. Из-за этого пришлось добавить два уравновешивающих вала, чтобы уравновесить мотор. Все остальное – уже взятое готовое, те же тормоза, система охлаждение и система зажигания.

Установлено здесь бесконтактное зажигание, такое же, которое можно встретить даже на модернизированной ВАЗ 2101. В него входит:

• Датчик искрообразования.
• Коммутатор.
• Катушка зажигания.
• Свечи.
• Реле и высоковольтные провода.

Распространятся на тему того как же именно работается зажигание на ВАЗ Ока мы особо не будем, так как работает оно как любое бесконтактное зажигание на классике.

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Система зажигания трамблерного типа работает просто — трамблер (распределитель) получается низковольтный импульс от сети автомобиля, передает его на катушку, а она, в свою очередь, трансформирует импульс в импульс высокого разряда. Далее трамблер распределяет искры по цилиндрам в зависимости от порядка их работы.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Как подключить катушку

Катушка зажигания, в принципе, не разбирается, по этой причине она не подлежит ремонту. Таким образом, если удалось выяснить, что именно КЗ вышла из строя — ее просто заменяют на исправный узел.

Для осуществления данной задачи приготовьте:

• плоскогубцы; • или накидные ключи на 8 и 10 миллиметров.

Порядок действий следующий:

• прежде всего, отключаем аккумуляторную батарею — катушка довольно мощный трансформатор, потому вероятность получить удар током достаточно высока; • затем снимаем высоковольтный провод с соответствующего разъема; • откручиваем гайки с обеих клемм выводов обмоток — «К» (или ОЕ) и «Б»; • свинчиваем крепления, удерживающие узел на корпусе машины; • демонтируем КЗ и ставим на ее место работающую; • сборку проводим в обратном порядке.

В принципе, даже у не слишком опытного автолюбителя, вся процедура, скорее всего, займет не более четверти часа.

Инструкция по подключению КЗ

Для проведения операции снятия и замены КЗ нужно приготовить:

• головки или ключи на «8» и «10»;
• удлинитель;
• маленький вороток или трещотку.

Процедура замены состоит из этапов:

1. Сначала следует снять центральный высоковольтный провод с распределителя зажигания (трамблера).
2. Далее нужно ключом на «8» отключить от контактов КЗ питающие провода. Чтобы правильно присоединить провода после установки нового узла, лучше запомнить, как они присоединены или пометить.
3. На следующем этапе нужно открутить две гайки крепления хомута, с помощью которого держится корпус КЗ.
4. Выкрутив гайки хомута, можно снимать катушку.
5. Далее устанавливается новое изделие, присоединяются все провода согласно пометкам.

Сборка осуществляется в обратном порядке.

Проверяем наличие искры

Если проблемы с системой зажигания настигли вас в дороге, можно проверить наличие искры (а, следовательно, и работоспособность катушки) без тестера. Данный способ адресован только владельцам авто, не оснащенных катализатором, так как эта деталь в процессе тестирования может быть серьезно повреждена. Осуществляется проверка в несколько этапов:

• закрепляем кабель зажигания на головке блока цилиндров с помощью скотча или удерживаем его в щипцах, имеющих хорошую изоляцию. Он должен располагаться на расстоянии не более 10 миллиметров от массы;
• запускаем двигатель (для этой цели лучше пригласить помощника, так как иначе вы просто не сможете увидеть искру);
• наблюдаем за кабелем. При работающем силовом агрегате между ним и массой должны появляться крупные искры;
• если этого не происходит, потребуется отключить штекер, включить зажигание и убедиться, что на катушку подается достаточное напряжение.

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

1. Отсутствует искра на свечах;
2. На ВВ-проводах нет тока;
3. Визуальные дефекты (трещины и сколы на корпусе катушки);
4. Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

• Необходимо отключить провода от клемм катушки зажигания.
• И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
• Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
• Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

1. Торцевые головки на “8” и “10”;
2. Новая катушка зажигания.

Собственно сам процесс замены:

• Первым делом снимаем “-” клемму с АКБ.
• Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

• Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
• Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как поменять радиатор печки ВАЗ

Регулятор напряжения трехуровневый на ваз 2114

Замена ШРУСа на автомобилях ВАЗ своими руками

Электросхема ваз приора инжектор 16 клапанов

Проверка работоспособности генератора на автомобилях ВАЗ

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Расход бензина ваз 2112, город, трасса, смешанный цикл

Какие амортизаторы поставить на ваз 2107

Схема катушки зажигания ВАЗ 2106

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:

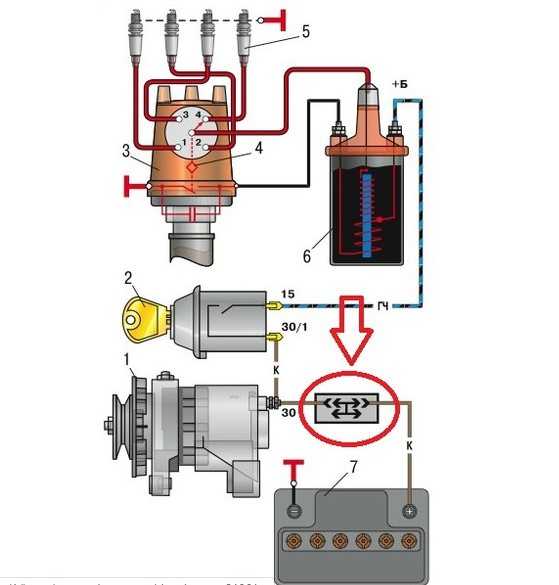

где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

1. На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
2. Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
3. Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
4. Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.

При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

1. Ключ на 13 — снять и поставить трамблёр
2. Отвёртка — закрутить саморезы.
3. Дрель со сверлом по металлу, диаметром для саморезов
4. Два самореза — прикрутить коммутатор.
5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

1. Отсоедините минус аккумулятора.

2. Снимите крышку трамблёра с высоковольтными проводами.

3. Отключите высоковольтный провод на катушке.

4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.

5. Сделайте отметку положения трамблёра маркером на двигателе.

6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.

7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.

8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.

9. Закрутите гайку крепления нового распределителя зажигания.

10. Наденьте крышку трамблёра и подсоедините к ней провода.

11. Замените катушку зажигания новой.

12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.

13. Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.

14. Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Как заменить катушку зажигания на Ваз 2106 своими руками (фотоотчет)

Для замены на автомобиле ваз 2106 катушки зажигания вам потребуются ключи «на 8» и «на 10».

1. Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
2. Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
3. Отверните гайку вывода «16» («+Б») катушки зажигания, снимите пружинную шайбу и наконечник провода.
4. Катушка зажигания Б117-А установлена в левом переднем углу подкапотного пространства и закреплена на брызговике двумя гайками.
5. Отверните две гайки крепления катушки, снимите наконечники проводов и снимите катушку зажигания.
6. Проверьте сопротивление обмоток и изоляции. Сопротивление первичной обмотки при 20 °С должно составлять 3,07-3,5 Ом, вторичной обмотки – 5400-9200 Ом. Сопротивление изоляции на «массу» должно быть не менее 50 МОм. Если показатели не соответствуют приведенным, замените катушку зажигания.
7. Установите на автомобиль ваз 2106 новую катушку зажигания в порядке, обратном снятию.
