Не работают дворники ваз 2114 - частые причины поломок, ремонт

Причины неисправности работы заднего стеклоочистителя

Не рабочий подрулевой переключатель . Проверить просто: включаем подрулевым переключателем на задний дворник и смотрим напряжение на + выводах 1 или 3 на монтажном блоке (см. схему).Если напряжение отсутствует – подрулевой не работает. Есть и другой вариант: разбираем подрулевой и проверяем наличите замыкания между 53ah-53H контактами. Если замыкакние есть – то подрулевой работает.

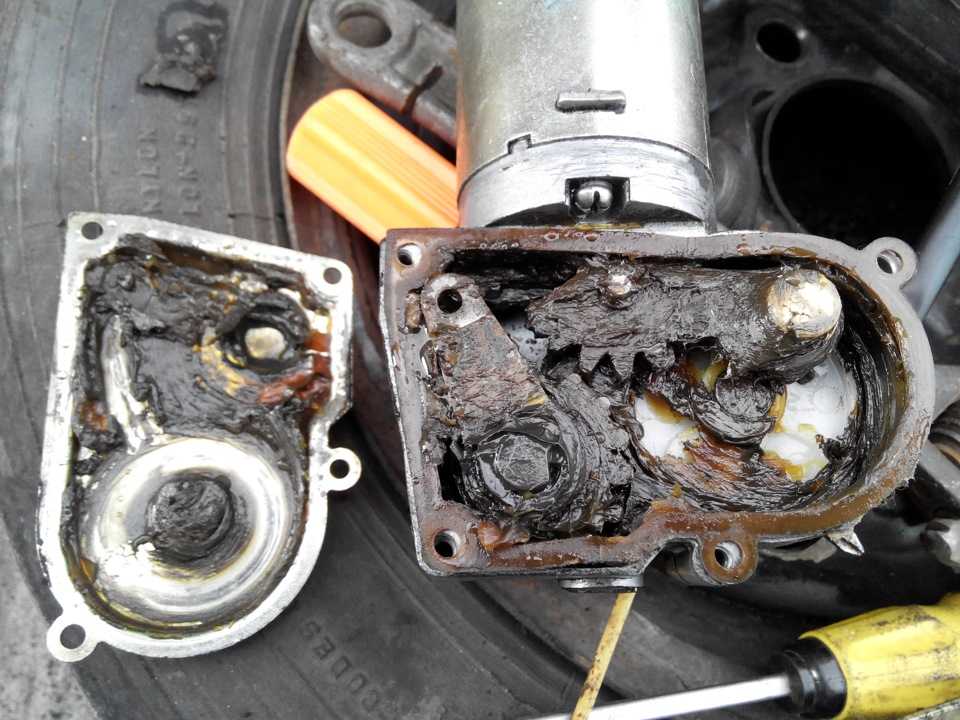

Не рабочий мотор-редуктор.

Не рабочий мотор-редуктор либо заменить, либо ремонтировать. Под нерабочим мотор-редуктором подразумевается неисправность как самого мотора: коллектора, щеток, предохранителя и т.д.; так и его составных частей: кривошип, зубья. Как заменить мотор-редуктор заднего стеклоочистителя?

3. Проблема в проводке: либо окислились, оборвались провода, идущие на мотор-редуктор заднего стеклоочистителя

Особое внимание стоит уделить массе мотор-редуктора, его затяжке. Лучше будет, если даже заново зачистить массу и прикрепить в другое место

Так же возможен обрыв провода в стыке между крышей и крышкой багажника.

Для проверки лучше проверить наличие контакта на колодке заднего стеклоочистителя при помощи тестера.

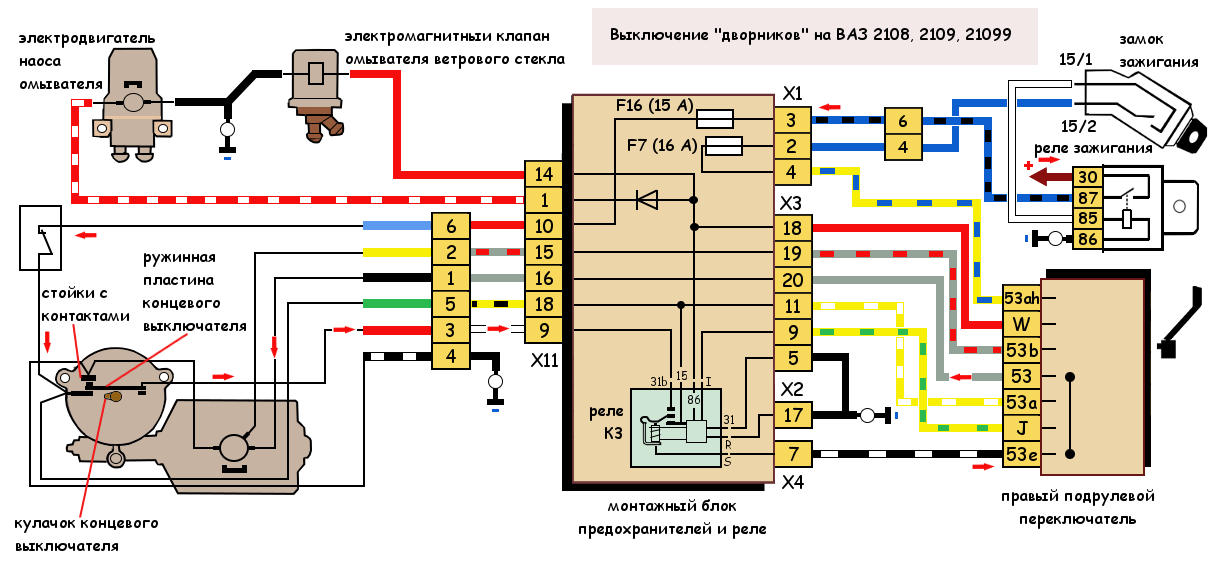

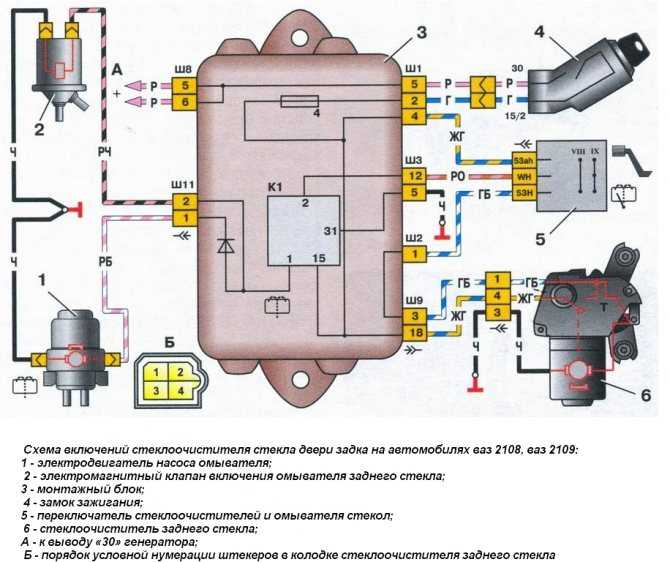

Что касается реле K3 – то он не принимает никакого участия в работе заднего дворника , что является частой ошибкой новичков в ремонте автомобиля. Главная страница

Замена привода стеклоочистителя Лада Гранта своими руками — пошаговая инструкция

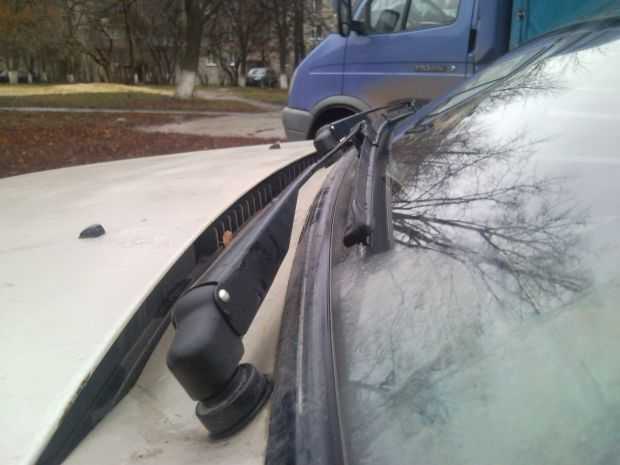

1. Первым делом снимаем дворники. Делается это следующим образом, необходимо снять две декоративные заглушки, под которыми находятся крепежные гайки под ключ на «13», их необходимо открутить, и снять со шлицов дворники вместе со щетками и поводками.

2. Далее необходимо снять жабо (декоративная пластиковая накладка), для этого потребует «звездочка» — TORX T20.

3. Используя ключ на «10», необходимо открутить гайку (справа), а также 2 болта (слева) крепления трапеции.

4. Теперь можно отключить питание, для этого отключите провод от АКБ, и отсоедините разъем. Теперь можно смело снимать всю трапецию в сборе.

5. Далее, каждый может сделать свое в зависимости от необходимости, кому-то придется все заменить, а кому-то будет достаточно все промыть и как следует смазать.

6. После завершения всех необходимых работ можно выполнять сборку, она выполняется в обратной последовательности.

Новая трапеция работает исправно, при этом увеличилась зона очистки (в рамках дозволенного), нигде ничего не трет и не задевает

Современные дворники

Если так случилось, что вам пришлось заменить стоковые дворники на новые на своем автомобиле ВАЗ 2114, отдайте предпочтение современным стеклоочистителям.

Бескаркасные

Их преимущества очевидны:

Высокие показатели надежности по сравнению с устаревшими конструкциями;
Длительный срок службы;
Отсутствие скрипов во время работы;
Эффективное выполнение своей задачи — очищения стекол.

Бескаркасные дворники — это вовсе не дешевое удовольствие и выбирать их нужно индивидуально под определенную модель автомобиля. Ценники стартуют от 1000 рублей, причем это далеко не самые лучшие представители премиум-сегмента щеток.

Зато бескаркасные устройства великолепно себя проявляют в зимнее время, отлично счищают снег, лед с лобового стекла, обладают превосходной аэродинамикой и оказывают воздействие на увеличение прижимной силы при движении на высоких скоростях.

Дворники — важный элемент каждого автомобиля, нарушение функциональности которых может отразиться не только на комфорте, но и на безопасности движения. Плохой обзор водителем дорожного участка приводит к печальным последствиям, потому следите, чтобы ваши стеклоочистители всегда работали исправно.

Сломался стеклоочиститель на Самаре 2 (ВАЗ 2114), помогите!

Дворники не возвращаются в исходное положение на ВАЗ 2115 – 3 ответа
Почему самопроизвольно включаются стеклоочистители, ВАЗ Самара 2? – 2 ответа
Почему, в третьем положении переключателя стеклоочистителя, еле двигаются дворники? – 1 ответ

Задний, передний? Во всех режимах или только в каком-то одном?

Если передние дворники не работают в первом, прерывистом режиме, — виновато реле в монтажном блоке (К3). Или подрулевой переключатель.

Если передние дворники не работают во втором режиме — проблема в изношенных щетках или их зависании.

Если передние дворники не работают в третьем режиме — скорей всего, неисправность в третьей щетке, которая смещенная от геометрической нейтрали.

Если передние дворники не работают в четвертом режиме — причина поломки в реле или переключателе.

Если не работает стеклоочиститель во всех режимах — нужно посмотреть предохранители F7 и F16, прозвонить контролькой проводку к электродвигателю и проверить крепление массы.Если все исправно, проблема может быть в самом двигателе.

В холодное время года, когда выпадает снег и ударяют морозы, дворники лучше снимать со стекла, иначе они могут примерзнуть.

Пытаться с помощью хлипких стеклоочистителей стряхнуть со стекла выпавшей за ночь снег — тоже лишнее.

Дворники сами включаются ВАЗ 2114? Решение проблемы

На лобовом стекле во время дождя, снега, образования потоков пыли скапливается вода и грязь. Чтобы от этого избавиться, конструкция машины предусматривает наличие специальных элементов — дворников.

Предохранители

Схематически дворники выглядят достаточно просто — щетки, состоящие из рычага и резиновой прокладки, двигаются в определенную сторону и тем самым очищают поверхность. В движение дворники приводит специальный мотор-редуктор. Это позволяет устройствам очищать переднее и заднее стекло авто.

Внутри салона под рукой водителя располагается регулятор скорости вращения дворников. Щетки могут иметь разный размер и функционировать в нескольких режимах.

Если говорить про дворники лобового стекла на ВАЗ 2114, то режимов работы у них четыре:

С прерываниями;
На первой скорости;
На второй скорости;
Совместно с омывателем.

На заднем стекле есть два режима:

С омывателем;
Без омывателя.

Примечательно, но ситуаций, когда не работает задний дворник на ВАЗ 2114 почему-то заметно меньше, нежели в случае с передними стеклоочистителями. Вероятнее всего, это зависит от интенсивности использования дворников впереди и сзади.

Размеры

На самом деле размер дворников на ВАЗ 2114 играет достаточно большую роль в качестве и эффективности очищения стекла.

Схема вулючения дворников

При превышении стандартной длины щеток, сила прижимания щетки к стеклу уменьшается, из-за чего снижается эффективность очищения поверхности. Плюс слишком большое устройство может начать задевать элементы, которые уже не относятся к лобовому стеклу. К примеру, кромки двери.

Маленькие щётки — это тоже не хорошо, поскольку тогда площадь очистки уменьшается, очищается не все поверхность стекла, которая обеспечивала бы требуемый обзор для водителя.

Тогда какой должен быть размер этих самых щеток в случае с «четырнадцатой» моделью?

На лобовом стекле ВАЗ 2114 установлены две щетки одинакового размера — 51 сантиметр

Щетку со стороны водителя можно заменить на элемент длиной 53 сантиметра, но со стороны пассажира важно оставить 51 см. В противном случае между водителем и пассажиром на стекле будет оставаться полоска счищаемой воды.
На заднем стекле ВАЗ 2114 очиститель также присутствует

Но в данном случае размер элемента составляет 30 сантиметров. Допускается установка очистителя на 33 сантиметра, что позволяет идеально вписать его в размеры заднего стекла. Некоторые устанавливают даже компоненты на 40 сантиметров, однако в таком случае вам придется обязательно увеличить границу хода дворника. Для этого снимают моторчик, смещают зубья на несколько единиц и ставят на место.

Что делать, если дворники на ВАЗ 2109 медленно работают или вышли из строя

Если стеклоочистительные механизмы автомобиля перестали корректно выполнять свои функциональные задачи, то потребуется проведение определенных ремонтных работ. Для этого необходимо вооружиться стандартным комплектом инструментов.

Чтобы приступить к работе по выявлению неисправных деталей механизма, нужно произвести его полную разборку

. После этого рекомендуется следовать такомупорядку действий :

Проверить, в каком состоянии находится конструкция электродвигателя, его обмотки и вал якоря. Следует внимательно осмотреть все детали на наличие в них каких-либо повреждений или деформаций. Если на поверхности были обнаружены большие царапины или повреждения, которые не подвергаются обработке наждаком, то такие детали лучше заменить на новые.
Определить состояние, в котором находятся щетки и их пружины. Если были обнаружены повреждения или потеря упругости механизмов, то их также следует обязательно заменить.
Проверить, насколько свободно щетки перемещаются в специальных держателях. Факт их затрудненного перемещения может стать причиной того, что медленно работают дворники ВАЗ 2109 . Если присутствует заедание, можно попробовать подправить это при помощи наждачной бумаги. В случае наличия трещин, сколов или высоких показателей износа, лучше заменить щетки. Для их замены может понадобиться паяльный инструмент.
Осмотреть состояние коллектора. Если на поверхности устройства имеются следы в виде нагара, которые возникают при трении с щетками, можно постараться устранить этот факт специальной полировочной пастой. На коллекторе не должно быть никаких повреждений в виде царапин или задиров. Если такие присутствуют, то нужно обработать эти места наждачной бумагой. Когда указанные методы не помогают избавиться от дефектов, необходимо произвести замену детали.
Осмотреть конструкцию привода редуктора. Его шестерня не должна иметь сколотых зубьев или каких-либо других дефектов. В случае наличия таковых, лучше установить новую шестерню.
Проверить тяги привода дворников. Они ни в коем случае не должны быть изогнуты. В случае наличия небольших деформаций, следует попробовать их исправить при помощи определенных подручных средств.
Определить состояние резьбовых элементов валиков рычагов в механизме дворников. Если резьба повреждена, тяги подлежат полной замене.

После проведения всех ремонтных работ необходимо осуществить сборку дворников. При этом лучше начинать с электродвигателя. Во время проведения установочных процессов рекомендуется тщательно смазывать трущиеся компоненты механизма концентрированным раствором.

При наличии неисправностей в работе дворников каждый водитель может произвести ремонтные работы самостоятельно, так как они не требуют объемных специальных знаний

Ремонт и обслуживание механизмов стеклоочистителей – важный момент, которому должен уделять внимание каждый водитель с целью предотвращения серьезных поломок

С наступлением весны на дороге появляются лужи и грязь, которые заставляют работать щетки стеклоочистителя чаще, чем обычно. Главная проблема, с которой сталкиваются владельцы автомобилей ВАЗ в этот период — это медленная работа дворников. Рассмотрим несколько способов, которые заставят работать щетки стеклоочистителя быстрей!

Замена стеклоочистителя lada 2115 ваз 2115

Как правильно снять дворники?

Замена дворников — это нужная операция во время ремонта стеклоочистителей, которая в будущем должна стать привычкой для каждого автовладельца. Главные причины замены дворников:

Замену дворников производить лучше два раза в год, например, осенью и весной. В случае если лето было жарким и сухим, то одни и те же дворники можно использовать и на протяжении целого года.

Сначала поворачиваем щетки в вертикальное положение.
Затем откручиваем гайки крепления дворников.
После чего рычаги щеток необходимо снять с валиков.
Дальше с каждой стороны нужно снять защитные колпаки.
Отворачиваем с каждой стороны еще по одной гайке.
Затем снимаем с каждой стороны выравнивающие резиновые шайбы.
После чего открываем капот, отсоединяем колодки жгутов от колодок с проводами. Не забудьте немного сместить вентилятор отопления в правую сторону по отсеку, так как дальше он будет нам мешать, когда потом начнем вынимать стеклоочиститель.
Снимаем предохранитель.
Вынимаем все реле.
Затем откручиваем болт нижнего крепления стеклоочистителя.
Сжимаем держатель проводом, вытягиваем его сквозь отверстие и снимаем.
Валики механизма стеклоочистителя также выводим сквозь отверстие.
И наконец, аккуратно вынимаем стеклоочиститель из отсека.

Внимание! Если во время работы стеклоочиститель оставляет полосы, неочищенные места, пятна, пропуски или разводы, то вместо замены дворников можно заменить только резиновые вставки на щетках. Все это можно сделать самостоятельно. Для правильной замены прочтите инструкцию, которая будет прилагаться к комплекту резиновых накладок

Для правильной замены прочтите инструкцию, которая будет прилагаться к комплекту резиновых накладок.

Мотор-редуктор — обычный электромотор, способный работать в разных режимах. В случае с стеклоочистителем, он имеет 3 режима работы: Прерывистый, 1-я скорость, 2-я скорость . Так же, мотор редуктор имеет встроенный биметаллический предохранитель, который находится либо на его корпусе, либо внутри.

Признаки мертвого мотор-редуктора:

Чтобы снять мотор-редуктор, нам нужно открутить только 4 крепления! Но есть два нюанса:

Кривошип — кривая тяга от моторчика к тягам трапеции. Если же вы не правильно установите кривошип, то велика вероятность повредить зубья на новом моторе.

Открываем капот, отключаем колодку проводов от блока предохранителей к мотор-редуктору.
Запоминаем (обозначаем маркером) положение кривошипа.
Откручиваем крепление кирошипа к мотору ключом на «13», снимаем его.
Ключом на «10» откручиваем три болта крепления мотор-редуктора к трапеции.
Вынимаем мотор-редуктор.

Снятие, ремонт и установка стеклоочистителя

Вам потребуются: ключи «на 10», «на 24», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

3. Снимите рычаги щеток с валиков механизма стеклоочистителя

Примечание. Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

4. Снимите по одному защитному колпачку с обеих сторон.

5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

6. Снимите резиновые выравнивающие шайбы с обеих сторон.

7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе он будет мешать извлечению стеклоочистителя.

8. Снимите крышку монтажного блока реле и предохранителей, отжав защелки крышки.

9. Выньте все реле из блока, чтобы они не мешали снять стеклоочиститель.

10. Выверните болт нижнего крепления кронштейна стеклоочистителя.

11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

12. Снимите держатель с проводов, чтобы не потерять его.

13. Выведите валики механизма стеклоочистителя из отверстий в кузове.

14. Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.

15. Отверните гайку крепления кривошипа механизма стеклоочистителя…

16. …и снимите кривошип с вала редуктора, поддев его отверткой.

17. Выверните три болта крепления редуктора с электродвигателем.

18. Выверните два винта крепления проводов электродвигателя и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель с кронштейна.

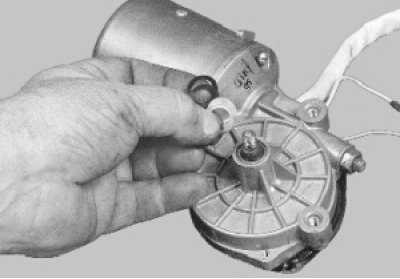

19. Снимите стопорное кольцо с вала редуктора.

20. Снимите с вала редуктора регулировочные шайбы.

Примечание. Промаркируйте регулировочные шайбы, чтобы при сборке установить их на те же места и в том же количестве.

21. Выверните три винта крепления…

22. …и снимите крышку редуктора.

Предупреждение! При разборке не выворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.

23. Снимите панель с редуктора.

24. Выньте шестерню редуктора.

25. Выверните два винта (второй находится за корпусом редуктора)…

26. …и выньте две закладные гайки.

27. Снимите корпус редуктора со щеткодержателем с корпуса электродвигателя.

28. Выньте якорь из корпуса двигателя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.

29. Снимите с обоих валиков механизма стеклоочистителя стопорные кольца…

30. …и регулировочные шайбы.

31. Выньте тяги из кронштейна стеклоочистителя и снимите регулировочные шайбы с обоих валиков.

32. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна.

Примечание. Дальнейшая разборка системы тяг невозможна, так как тяги неразборной конструкции: 1 – кривошип; 2 – короткая тяга; 3 – шарнир тяг; 4 – валики механизма стеклоочистителя; 5 – длинная тяга.

33. Если пружины щеток повреждены или потеряли упругость, замените их.

34. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий. Замените изношенные или со сколами щетки. При замене припаяйте выводы новых щеток к щеткодержателю

35. Зачистите коллектор мелкозернистой шкуркой, если он загрязнен или на нем есть риски, царапины и т.п. При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкозернистой шкуркой.

36. Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

37. Выправите погнутые тяги. Если это невозможно, замените тяги в сборе.

38. При повреждении шлицев или резьбы валиков замените тяги в сборе.

39. Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкозернистой шкуркой.

40. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали.

41. Соберите и установите стеклоочиститель в обратном порядке с учетом следующего:

проследите, чтобы при установке якоря в корпус в выемку вала был установлен упорный шарик;

42. Установите очиститель ветрового стекла в порядке, обратном снятию.

Источник

Search

Современные дворники на ВАЗ 2114

Для очистки ветрового стекла ВАЗ 2114 от загрязнений и грязи во время дождя предусмотрено специальное устройство, так называемые стеклоочистители ВАЗ 2114. Коробка передач электродвигателя стеклоочистителя заставляет щетки двигаться вперед и назад.

Результатом является чистое лобовое или заднее стекло. Внутри машины находится регулятор скорости для дворников. Он почти всегда находится за рулем. Размер кистей может быть очень разным. Практически все автомобильные стеклоочистители работают в нескольких режимах. Стеклоочиститель работает на 4:

прерывает при паузе;
1-я скорость;
2-я скорость;
работать с шайбой.

Заднее стекло имеет два режима:

Функциональность и качество современных стеклоочистителей

Надо сказать, что качество щеток стеклоочистителя и их размер оказывают огромное влияние на безопасность автомобиля

Поэтому выбор правильного стеклоочистителя остается очень важной задачей. Надежность и качество уборщиков определяются тем, что они:

не шуметь;
иметь длительный срок службы;
идеально чистить стекло.

При отсутствии хотя бы одного из свойств, описанных выше, комфорт нахождения в автомобиле отсутствует, существует опасность попасть в аварию из-за ограниченной видимости, особенно в дождь. Размер щеток стеклоочистителя играет важную роль. Если это немного больше, чем необходимо, то усилие щетки на стекле, особенно когда это бескаркасный дворник, заметно уменьшается. В результате стекло не очень хорошо очищается.

Кроме того, большой размер щетки повлияет на плоскость очистки. Щетка может касаться резины ветрового стекла своим краем, тогда она не касается рабочей поверхности. На машине Калина большая щетка начинает касаться края водительской двери. Когда размер щетки намного меньше требуемого, наблюдается уменьшение площади очистки. Лобовое стекло не чистит на сто процентов.

При этом маленькие дворники оставляют грязный остров на стекле. Какими должны быть размеры щеток на ВАЗ 2114? Эта модель автомобиля поставляется с 2 стеклоочистителями. Они имеют равномерный симметричный размер 51 см. Тем не менее, можно установить кисти с небольшим изменением размера.

На стороне водителя щетка может быть длиной 53 см и 51 см на стороне пассажира. При установке аналогичных щеток длиной 53 см в центре стекла образуется небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

Замена мотора стеклоочистителя ВАЗ

Время от времени мотор-редуктор выходит из строя. Щетки работают постоянно, выключатель не работает. Щетки стеклоочистителя не работают при включенном контроллере двигателя. В некоторых случаях они не выключены. Для устранения такого повреждения требуется замена двигателя.

Мотор стеклоочистителя Ваз 2109

замена

коробка передач электродвигателя стеклоочистителя в комплектеВАЗ 21083 группа каналов в контакте.

Мотор стеклоочистителя является наиболее распространенным трехскоростным электродвигателем. Он, как и стандартные коробки передач, имеет биметаллический предохранитель, расположенный специально на корпусе или скрытый внутри. Замена мотора довольно распространенная. Необходимо открутить четыре крепежных болта. Но при этом могут возникнуть следующие проблемы:

плохое моторное размещение;
необходимо отметить местоположение кривошипа.

17.19 Проверка функционирования и замена мотора стеклоочистителей

Если мотор привода стеклоочистителей не работает вообще, в первую очередь проверьте состояние предохранителя (Раздел Предохранители — общая информация ).
Проверьте исправность выключателя стеклоочистителей (Раздел Проверка исправности функционирования и замена универсального подрулевого переключателя ).
Извлеките из монтажного блока предохранителей прерыватель цепи (Раздел Предохранители — общая информация ). При помощи омметра измерьте сопротивление между клеммами. Если сопротивление равно нулю, замените прерыватель цепи.
Снимите мотор привода стеклоочистителей (см. п. 1-5 ). Поверните ключ зажигания в положение ON.
При выключенных стеклоочистителях измерьте сопротивление между клеммой 4 разъема мотора и массой. Показание должно равняться нулю. Если нет, — восстановите нарушенное заземление.

Расположение клемм электрического разъема мотора очистителей ветрового стекла.

Переведя переключатель в стеклоочистителей на низкоскоростной режим, измерьте напряжение на клемме 5. Оно должно равняться напряжению батареи. Если это так, но мотор не работает, то он неисправен и подлежит замене.

Отсоедините отрицательный провод от батареи.
Восковым карандашом пометьте положение щеток на ветровом стекле, затем отдайте гайки и снимите рычаги стеклоочистителей.
Снимите крышку обтекателя (Глава Кузов ).
Рассоедините электрический разъем мотора, отдайте крепежные болты и снимите мотор в сборе с тягами, вынув его из пространства под обтекателем.
Удерживая приводной кривошип мотора гаечным ключом, отдайте гайку и снимите кривошип. Переверните сборку вверх дном, отдайте три крепежных винта и отделите мотор от сборки тяг.

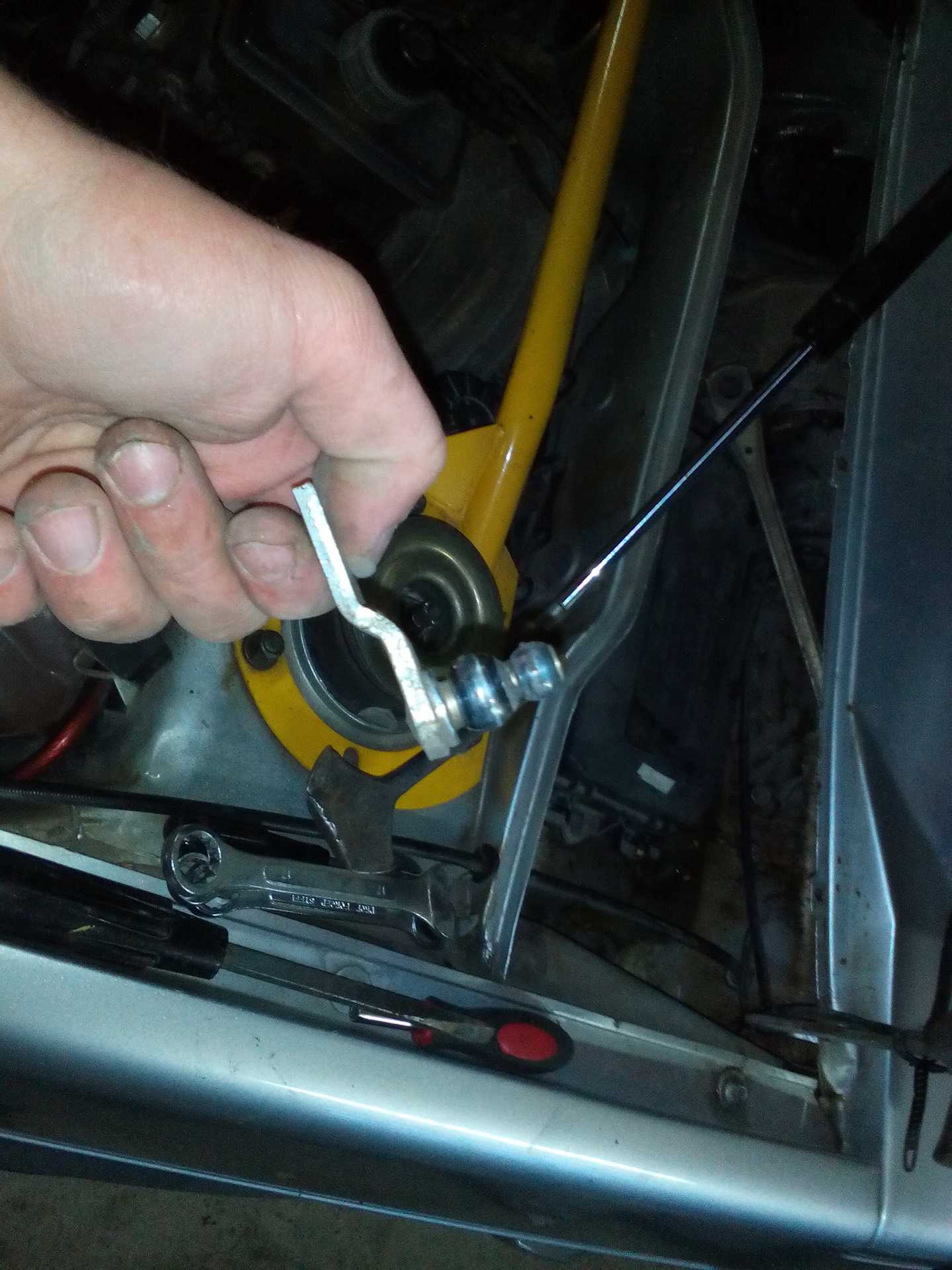

Детали сборки мотора с тягами привода рычагов стеклоочистителей.

Установку производите в обратном порядке.

Очиститель стекла двери задка

Проверьте состояние предохранителя в монтажном блоке (Раздел Предохранители — общая информация ).
Снимите облицовку панели выключателей на приборной доске и снимите выключатель стеклоочистителя окна двери задка (Глава Кузов ). Подсоедините выключатель и опробуйте клемму 1 при включенном зажигании. Вольтметр должен показать напряжение батареи. Если нет, в контуре между выключателем и монтажным блоком предохранителей имеется обрыв.

Расположение клемм электрического разъема выключателя очистителя стекла двери задка.

Если напряжение батареи присутствует на соответствующих клеммах, клеммные соединения проводки найдены в удовлетворительном состоянии, а мотор не работает, неисправен выключатель.
Поднимите дверь задка и снимите панель внутренней ее обивки (Глава Кузов ).
Рассоедините электрический разъем на сборке мотора стеклоочистителя.
Повернув ключ зажигания в положение OFF, удостоверьтесь, что сопротивление между клеммой 3 мотора и массой равно нулю. Если это не так, восстановите нарушившееся заземление. Закройте дверь задка и удостоверьтесь, что сопротивление между клеммой 6 и массой равно нулю. Если нет, — произведите ремонт датчика-выключателя неплотного закрывания двери задка и/или электропроводки.
Включите зажигание и проверьте наличие питания на моторе в каждом из положений выключателя (переключателя). Если напряжение присутствует, выключатель и электропроводка в порядке, замените мотор.

Детали установки стеклоочистителя окна двери задка

Источник
