Плохо крутит стартер при заряженном аккумуляторе

Последствия хлопков и выстрелов

Если слышится хлопок при резком нажатии на педаль акселератора, то стоит обязательно ждать неприятных сюрпризов.

Среди последствий можно выделить повышенный расход топлива, перегрев двигателя. Мотор в таком состоянии не будет развивать полной мощности. Рассчитывать на ровный холостой ход тоже не стоит. Запустить двигатель очень сложно, а иногда практически невозможно.

Читать также: Какую клемму скидывать с аккумулятора

Если хлопает в карбюратор, то реакция двигателя на педаль газа неадекватная. Теряется вся точная настройка мотора и каждой его системы. Эти моменты часто сопровождаются провалами, задержками реакции на нажатие газа. Машина при этом двигается рывками, дергается в режиме нагрузки и в переходных режимах. Мотор будет чихать и глохнуть.

Проверка и устранение неисправности

Первым делом нужно очень внимательно осмотреть катушку на наличие каких-либо механических повреждений, а также различных пятен, которые могут вызвать потерю высокого напряжения. Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) — значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

При подключении новой катушки необходимо быть очень внимательным и аккуратным

Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию

Неисправности якоря.

Якорь более остальных механизмов подвержен повреждениям и износу. Якорь представляет собой вал на который надет сердечник из множества наборных пластин. Между которыми заключено множество обмоток.

Каждая обмотка соединяется с контактами на коллекторе/ То есть на каждую обмотку подаётся плюс и минус с противоположных щеток. В обмотке создаётся электромагнитное поле. Якорь проворачивается и напряжение подаётся на другую пару контактов коллектора. В результате чего происходит постоянное вращение якоря.

Отсюда стрзу можно определить несколько причин по которым стартер плохо крутит при заряженном аккумуляторе.

Обрыв одной из обмоток.

То есть если хотя бы одна из обмоток имеет обрыв. Она не создает электромагнитное поле. Стартер в результате теряет свою мощность. Так как колетору подходят две пары щеток. В результате обрыва будет работать только один контур. И стартер в этом месте будет заедать. Провернется но с меньшим усилием.

Короткое замыкание

Помимо обрыва может произойти замыкание обмотки одного или нескольких контуров на корпус якоря.

В процессе длительной эксплуатации. Пластины из которых сделан сердечник якоря. Разбалтываются и проворачиваются друг относительно друга. При этом прорубают слой изоляции. В результате происходит замыкание обмотки на корпус. Потеря силы магнитного потока снижает мощность стартера.

Поэтому при разборке стартера необходимо проверить обмотки якоря на возможный обрыв.

Сделать это можно при помощи мультиметра. Если присоединять щупы мультиметра на противоположные контакты мультиметра покажет наличие сопротивления.

Либо прозвонить обмотку при помощи контрольной лампы.

Замыкание обмотки на корпус также проверяется мультиметром или контрольной лампой. Для этого необходимо соединить щуп к каждому контакту коллектора другой щуп на корпус.

Пробой изоляции.

Подобные измерения могут не привести к обнаружению неисправности если произошел пробой изоляционного слоя. Провод обмотки не будет касаться. Но под нагрузкой возникает большая сила тока. И местах где нарушена изоляции по воздуху будет проскакивать искра. Произойдет . Искра создаст короткое замыкание между обмоткой и корпусом в результате потери магнитного потока крутить стартер станет при заряженном аккумуляторе. Для проверки изоляции на пробой необходимо создать высокое напряжение. Что бы вызвать образование искры. Сделать это можно при помощи мегомметра. Он создает напряжение боле 500 вольт.

Более простой способ проверки изоляции на пробой это использовать напряжение 220 вольт из сети.

Схема для проверки пробоя изоляции между контактами коллектора. Между ними также имеется диэлектрический слой пробой, которого ведет к снижению Мощности стартера.

То есть в случае нарушения изоляции через неё буде проходить электрический ток и лампочка по схеме должна загораться. При этом в местах пробоя возникнет искрообразование и дымление.

ПРЕДУПРЕЖДЕНИЕ: Этот способ простой и эффективный, но очень опасный. Так как при касании рук за токоведущие часть можно потерять сознание или умереть. от остановки сердца. Если вы далеки от общения с высоким напряжением эту процедуру лучше не делать.

Если при заряженном аккумуляторе стартер крутит плохо пробой изоляционного слоя обмоток якоря является основной причиной неисправности.

Пробой изоляции щеточной группы.

Корпус в который заключены щетки металлический. Щетки по которым проходит плюс крепятся на корпус через диэлектическую прокладку. Она также теряет свои свойства в процессе эксплуатации. Прозвонка в этом случае так же ничего не покажет. Потому что держатель щеток не касается поверхности корпуса. Но под действием силы тока воздушное пространство пропускает через себя ток путем образования искры между плюсовой и минусовой поверхностью. Так как изоляционный слой потерял свои свойства и прогорел в этом месте. В результате пробоя потенциал, поступающий на обмотку якоря пропадает и генератор начинает тяжело крутить.

Наличие пробоя диэлектрического слоя так же можно проверить при помощи мегомметра или высоким напряжением 200 вольт.

Неисправности рулевого управления

Возможные неисправности рулевого управления и способы их устранения

I. Недостаточное или неравномерное усиление гидроусилителя ЗИЛ-130

Причина неисправности	Способ устранения
1. Недостаточное натяжение ремня привода насоса	1. Подтянуть ремень
2. Недостаточный уровень масла в бачке насоса ЗИЛ-130	2. Долить масло
3. Наличие в системе воздуха (пена в бачке, масло мутное) или воды	3. Удалить воздух. Если воздух удалить не удается, проверить затяжку всех соединений, снять и промыть сетчатый фильтр 21 (см. рис. 55). Проверить целостность прокладки под коллектором. Проверить затяжку четырех болтов крепления коллектора и, если все указанное выше проверено, сменить масло
4. Чрезмерный натяг в зубчатом зацеплении рулевого механизма	4. Отрегулировать винтом 30(см. рис. 52) рулевой механизм
5. Неисправен насос ЗИЛ-130	5. Проверить насос
6. Повышенная утечка масла в рулевом механизме вследствие износа или поломки металлических уплотнительных колец	6. Разобрать механизм, заменить уплотнительные кольца
7. Периодическое зависание перепускного клапана насоса вследствие загрязнения	7. Разобрать насос, проверить легкость перемещения клапана
8. Ослабление затяжки гайки упорных подшипников	8. Разобрать рулевоймеханизм, проверить затяжку гайка

II. Полное отсутствие усиления при различных частотах вращении коленчатого вала двигателя ЗИЛ-130

Причина неисправности	Способ устранения
1. Отвертывание седла предохранительного клапана насоса	1. Разобрать насос, завернуть седло
2. Зависание перепускного клапана насоса	2. См. I. п. 7

III. Повышенный шум при работе насоса ЗИЛ-130

Причина неисправности	Способ устранения
1. Недостаточный уровень масла в бачке насоса	1. Долить масло
2. Недостаточное натяжение ремня привода насоса	2. Подтянуть ремень
3. Засорение и неправильная установка фильтра	3. Промыть фильтр и проверить его установку
4. Наличие воздуха в системе (пена в бачке, масло мутное)	4. См. I. п. 3
5. Прогнут коллектор	5. Устранить неплоскостность
6. Разрушена прокладка под коллектором	6. Сменить прокладку

IV. Стук в рулевом механизме ЗИЛ-130

Причина неисправности	Способ устранения
Повышенный зазор в зубчатом зацеплении рулевого механизма	См. I. п. 4

V. Выбрасывание масла через сапун насоса .

Причина неисправности	Способ устранения
1. Чрезмерно высокий уровень масла	1. Довести уровень масла до нормального
2. Засорен сетчатый фильтр	2. Промыть фильтр
3. Повреждена прокладка коллектора	3. Сменить прокладку
4. Прогнут коллектор	4. См. III, п. 5
5. Неправильно установлен сетчатый фильтр	5. Проверить установку

Причины

Резко снижается интенсивность работы мотора;
Начинают проявляться проблемы с запуском двигателя;
Заметное снижение оборотов, а во время холостого хода вообще обрыв работы;
Ярко выраженное увеличение расхода топлива, которое не возможно не заметить.

Сигналы тока, предполагаемые для катушки индуктивности не поступают на нее или очень слабый сигнал;
Топливо не проходит в карбюратор;
Трамблер не получает ток, который должен приходить к нему от катушки индуктивности;
Отсутствует искра, также она не проходит между электродами свечи;
Топливная жидкость не попадает в камеру сгорания;
Распределитель зажигания пришел в непригодность или сломался.

Как проверить втягивающее реле стартера в домашних условиях

При помощи мультиметра

Проверить втягивающее реле стартера на обрыв обмотки можно мультиметром. Для этого необходимо выставить мультиметр на проверку сопротивления. Один щуп соединить с клеммой управления реле. Второй на массу. Мультиметр должен показать сопротивление. Значит удерживающая обмотка исправна.

Если переместить щуп с массы на клемму и отсоединить провод идущий на обмотки стартера. Мультиметр также должен показать сопротивление. В случае обрыва обмотки мультиметр покажет отсутствие контакта.

Но скорее всего может произойти либо межвитковое замыкание либо замыкание на корпус реле. Замыкание не происходит как провод с проводом или с корпусом. Замыкание может происходить в месте нарушения изоляции через воздушное пространство. Под нагрузкой проскакивает искра в месте где нарушена изоляция. В результате происходит короткое замыкание через воздух. Сила магнитного потока не создаётся. Стартер не крутится. Обмотку можно прозвонить с помощью Мегомметра, но это так же может не привести к результату.

Проверка втягивающего реле аккумулятором

Поэтому лучше всего снять втягивающее реле со стартера. Собрать схему для проверки на рабочем столе. Минус от аккумулятора соединить с клеммой на которую должен крепиться провод идущий со стартера и корпусом втягивающего реле. Плюс необходимо подать на клему управления

Вк 1 — выключатель имитирует замок зажигания

При включении ВК-1 якорь втягивается Должны работать обе обмотки

При выключении массы выключателем ВК-2 имитируется смена полюсов в момент соединения пятака между клеммами. после того как якорь втянулся.

При этом отключается втягивающая обмотка и в работе остаётся удерживающая. Якорь находится во втянутом состоянии.

При отключении питания от клеммы управления якорь возвращается в исходное положение. выходит из реле

То есть если все работает как описано то реле исправно. Если якорь не втягивается или втягивается наполовину. Обрыв или замыкание обмоток.

От того как работает втягивающее реле зависит правильная работа стартера.

Источник

Схема стартера

Так называемый — щеточный узел стартера (фото 2), состоит из четырех графитовых щеток установленных в щеткодержателях. Если внимательно посмотреть по схеме, можно заметить, что две щетки имеют общее соединение с массой автомобиля, а две другие щетки изолированы от корпуса (массы автомобиля) и два провода этих щеток соединены в один провод.

фото 2

Провод, который состоит в соединении с двумя щетками (фото 2), соединяется с одним концом обмотки возбуждения (19). Катушки обмотки возбуждения соединены между собой последовательно, как это видно по самой электрической схеме и на фотоснимке (фото 3).

фото 3

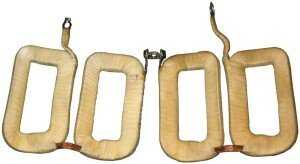

Из фотоснимка можно понять, что четыре катушки обмотки возбуждения намотаны на четырех магнитных полюсах (20).

По данному фрагменту схемы (рис. 2) дается пояснение для якоря тягового реле (4), на котором установлен контактный диск (27), с помощью которого происходит замыкание и размыкание цепи.

рис. 2

На сердечнике якоря тягового реле (4) намотаны две обмотки, это удерживающая (25) и втягивающая (26) обмотки.

Как включается стартер

Многие из нас работали или продолжают работать водителями на грузовых автомобилях и знают, каких усилий требуется, чтобы завести автомобиль в зимнее холодное время, если автомобиль к примеру простоял в неотапливаемом гараже или на улице (возле Вашего дома).

Известно, что трансмиссионное масло (нигрол) применяемое для редуктора моста или моторное масло для двигателя имеют свойство застывания на морозе, что неблагоприятно сказывается при пуске двигателя. В этом примере, опытный водитель знает, как разогреть поддон картера двигателя или как разогреть редуктор моста, — для облегчения пуска двигателя.

Рассмотрим пуск автомобильного двигателя при благоприятных погодных условиях:

Постараюсь объяснить все коротко и понятно (смотрим по схеме рис. 1, б). При замыкании ключа или же, выключателя зажигания (30), ток от АКБ (21) поступает на обмотку возбуждения и на обмотку якоря (15; 19). Тем самым, создаются магнитные потоки как для обмотки возбуждения так и для обмотки якоря. Магнитные потоки, создаваемые в обеих обмотках, — приводят во вращение якорь.

Чтобы ток поступил на обмотки стартера, при включении выключателя зажигания, одновременно при этом срабатывает реле включения (23) с помощью которого замыкается цепь на контактах (24). Далее, замыкаются контакты выключателя (28) за счет якоря тягового реле (4), — на котором расположены втягивающая (26) и удерживающая (25) обмотки. Реле включения и якорь тягового реле срабатывают по принципу электромагнита.

Подробно описывать, как входит в зацепление зубчатое колесо стартера (10) с зубчатым венцом маховика коленчатого вала, — нет смысла. Достаточно и так все понятно по чертежу стартера.

Неисправности стартера

Что касается конкретно по неисправностям стартера, то к таким неисправностям можно отнести:

1. перегорание, либо межвитковое замыкание в одной из обмоток возбуждения;

2. нарушение изоляции между ламелями коллектора;

3. замыкание обмотки возбуждения на корпус стартера;

4. замыкание между обмоткой якоря и сердечником якоря;

5. окисление, подгорание контактов (смотреть по электрической схеме)

и далее, допустим механическое повреждение ламелей (пластин) коллектора.

Как проверить стартер

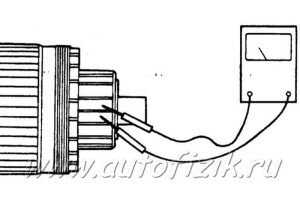

На представленных рисунках (3; 4; 5; 6) наглядно показано, — как проводится диагностика (проверка) стартера.

рис. 3

В этом примере, проводится проверка обмотки якоря (рис. 3) способом замера сопротивления между пластинами коллектора.

рис. 4

Здесь, прибором Омметром определяется наличие либо отсутствие замыкания между обмоткой и сердечником якоря (рис. 4).

рис. 5

И на последнем рисунке показано, как следует правильно проводить проверку обмотки возбуждения стартера (рис. 5). То-есть, проверяется наличие, либо отсутствие замыкания обмотки возбуждения на корпус.

На этом пока все. Следите за рубрикой.

замок зажигания ваз поломки

Соединительное звено целого организма

Бытует ошибочное мнение у большинства автовладельцев, что главное в машине это мотор, трансмиссия, шасси. Кто-то спросит, а почему ошибочное? Необходимо рассматривать машину как единый, целый организм. А все узлы, агрегаты исключительно как составляющие звенья. К примеру, поломка системы запуска приведет к тому, что транспорт остановится и не сможет продолжить движение. Требуется оперативная починка. Как удачно подобран пример — тема сегодняшней статьи. А, впрочем, читателю соглашаться или нет с моим высказыванием, решать индивидуально.

Расположение и схема платы

У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:

Микровыключатель ключа;
Напряжение непосредственно от аккумулятора;
Резервное гнездо для подключения иных приборов на усмотрение водителя.

Несмотря на то, продаются замки старого и нового образца, с подсветкой и без, строение сердцевины и контактной платы абсолютно идентичны. Когда схема подключения проводов не совпадает, внимательно смотрите инструкцию по эксплуатации.

Признаки неисправности

После запуска мотора, автоключ не возвращается в позицию «II». Это свидетельствует о том, что личинка замка зажигания уже сильно изношенна, слабость возвратной пружины, сопротивление снизилось. В этот момент стартер и мотор работают одновременно, что губительно для обоих узлов автомобиля. Систематические подобные «запуски» приведут к тому, что владельцу придется покупать новые «щетки» на стартер, хуже когда стартер целиком. А это не из дешевых удовольствий. Ремонт пружины не проводится, поэтому покупка новой обязательна.
Механические повреждения из-за попытки угона транспортного средства злоумышленниками;
Не работает система целиком: из-за неаккуратного обращения непосредственно самим водителем. Не секрет, что манеры, стиль вождения у каждого из нас свой. Одни бережно относятся к своим «любимцам», иные меняют их как перчатки.

Пути решения

Водители без опыта, как показывает практика, при первой же поломке, бегут на СТО, авторынки для покупки нового замка зажигания, отдавая свои кровные деньги. Мой совет, не спешите этого делать. Возможно, причина вовсе пустяковая, не стоит таких растрат. Своими руками замена займет не более 5 минут. Если не уверенны, обратитесь к высококвалифицированному электрику на СТО для проведения диагностики, выявления неисправности. Имея навыки, разберите замок и устраните поломку. Замок от Приоры похож по конструкции с младшими и старшими моделями, к примеру, на ВАЗ 2107, и на ВАЗ 2114 аналогично строение.

Ремонт стартера ВАЗ 2106

Большинство неисправностей стартера ВАЗ 2106 можно устранить самостоятельно — в продаже имеются все необходимые для этого элементы. Поэтому при появлении описанных выше признаков не следует сразу менять стартер на новый.

Демонтаж стартера

Для снятия стартера ВАЗ 2106 потребуется:

гаечный ключ на 10;
торцевой ключ или головка на 10 с удлинителем;
гаечный ключ на 13;
отвёртка с крестообразным лезвием.

Сам демонтаж стартера осуществляется в следующем порядке:

Крестообразной отвёрткой откручиваем винт хомута на шланге воздухозаборника. Снимаем шланг с патрубка воздушного фильтра и отодвигаем его в сторону.

Видео: демонтаж стартера ВАЗ 2106

ключ на 8;
ключ на 10;
ключ на 13;
отвёртка с крестообразным лезвием;
шлицевая отвёртка;
молоток;
пассатижи;
штангенциркуль;
специальные оправки для запрессовывания втулок стартера;
омметр.

Внешние причины неработоспособности

Причины, почему не крутит стартер ВАЗ 2114, можно разделить на две категории: внешние и внутренние.

К внешним относятся любые неисправности, напрямую не относящиеся к предпусковому узлу. Зачастую в неработоспособности виновен аккумулятор. Это может быть:

Низкий заряд. Проверьте напряжение на клеммах АКБ. Оно должно быть не ниже 12В, а в идеале – 12,6 В.
Деградация свинцовых пластин. Симптомы аналогичны, но причина другая. В этом случае АКБ «изжил свое» и его требуется заменить. Впрочем, может помочь переполюсовка.
Смещение плотности электролита. В идеале она должна быть в пределах 1,23-1,4 г/см3. Если плотность больше/меньше – поправите ее, долив серной кислоты или дистиллированной воды.

Зимой аккумулятор может разряжаться из-за холода. Если гараж неотапливаемый, или вы паркуете автомобиль на улице, жидкость может густеть. Исправить это возможно отогреванием: занесите АКБ в квартиру и дайте полчаса постоять в тепле

Обратите внимание, к батарее подносить его нельзя!

Еще одна причина, почему не срабатывает стартер ВАЗ 2114 – проблема с втягивающим реле. Обычно происходит прогар провода на массе: он покрывается черным нагаром. Попробуйте почистить его механически и подключить заново. Диагностируется проблема просто: стартер не щелкает при включении, т.к. этот звук издает именно реле.

Диагностика

Если же первоначально неполадка не нашлась, стоит проводить диагностику стартера посредством разбора. Для этого нужно предварительно снять его с системы и тщательно исследовать.

В процессе снятия стоит проверить и соседние детали. Особенно рекомендуется осмотреть реле втягивания, ведь именно в нем могут возникнуть проблемы. Если в местах соединения имеются окисленные контакты, то нужно очистить их. Также на окисление стоит проверить все соединения, ведь несоответствующие условия эксплуатации могут вызвать разрушение металла. Это приводит к проблемам с проводкой.

Далее нужно снова взяться за стартер. Поочередно проверяются следующие элементы в процессе разбора:

Остальные элементы не так важны, ведь их проверка сложна, поломки чаще возникают из-за этих деталей

Важно тщательно диагностировать их состояние и взаимодействие с другими элементами, чтобы обнаружить возможные следы неполадок

В особо тяжелых случаях вроде массового окисления, разрушения нескольких деталей и прочих неисправностях рекомендуется полностью заменить стартер. Даже после ремонта надежность такого устройства будет низка, а комплексный ремонт будет дороже, нежели приобретение новой детали.

Почему плохо крутит стартер на холодную?

При этом состоянии системы неполадки не так существенны, и связаны в основном с воздействием низкой температуры на рабочие жидкости. Стартер плохо работает по следующим причинам:

низкая эффективность работы аккумуляторной батареи связанная с потерей ее емкости вследствие снижения температуры;
загустевание масла внутри двигателя, поскольку он запускается на холодную.

Заметим, что если стартер работает одинаково плохо в обоих режимах, причины этого необходимо искать среди самых распространенных. Зачастую они связаны с наличием неисправностей в устройстве старта, либо отсутствием контакта в электросети автомобиля. Выявить причины неполадок можно лишь в ходе диагностики устройства.

Выявление проблем и поломок данной системы

Итак, система зажигания в автомобиле ЗИЛ 130, как и любой механизм, пусть даже на такой грозной, и казалось бы, вечной машине, может ломаться. Но для того, чтобы понять, что именно вышло из строя и как это починить, необходимо знать какие бывают неисправности, об этом и поговорим.

Основными и самыми простейшими признаками того, что с системой зажигания что-то не так, являются следующие:

Двигатель запускается с трудом или не с первого раза. Столкнувшийся с данной проблемой сразу определит ее, ведь машина будет тяжело заводиться, а также издавать характерные звуки при повороте ключа зажигания.
Потеря оборотов при работе двигателя на холостом ходу. Тут стоит присматриваться к датчикам на панели, если обороты плавают с разбегом более чем в 500 об/м, стоит срочно бить тревогу.
Снижение динамики и просадка в мощности двигателя. Этот фактор определяется при разгоне, бывалый водитель сразу заметить, когда его машина станет хуже разгоняться.
Увеличившийся расход топлива. Чтобы обнаружить этот признак, следует знать сколько горючего потребляет ваша машина в разных скоростных режимах и следить за тем, как часто вы стали посещать заправки.

Если вы заметили хотя бы один из перечисленных выше пунктов, стоит заглянуть под капот и проверить, в порядке ли система зажигания вашего ЗИЛ 130, а для этого стоит знать куда смотреть, что делать и каких правил безопасности придерживаться.

Проверка прохождения тока

Первым шагом будет осуществляться проверка выработки искры в свечах вашего ЗИЛ 130, так как возможно, разряд банально не доходит до нужного места. Самым простым решением для этого будет подключение новой свечи к проводу высокого напряжения и попытка завести двигатель. Для этого вам понадобится помощник, ведь вы должны визуально определить, образуется ли разряд на контактах свечи. Если электрический заряд не пришел, проверьте все соединения и стыки проводов на наличие коррозийных образований, излишков влаги и посадку контактов, ведь именно такие мелочи чаще всего становятся причиной поломки.

Если же проверка не дала никаких результатов, или после очищения поврежденных мест проблема не исчезла, необходимо отслеживать образование искры в обратном порядке. Для этого ей нужно пройти обратный путь от свечи, по проводу высокого напряжения к контакту распределителя, далее к катушке зажигания и прийти к блоку управления, однако это лучше проделывать со знанием дела и соответствующим диагностическим оборудованием.

Проверьте также наличие искрообразования на свечах во всех цилиндрах, ведь если искра отсутствует только на одной свече, проблема, скорее всего, кроется на промежутке между соответствующей свечой и распределителем. Если же ток не приходит во все цилиндры, то неполадки, скорее всего, именно в блоке управления или его выходах.

Проверка момента зажигания

Слишком раннее, или наоборот позднее зажигание, также может быть причиной неисправности системы. Ведь если искра образуется слишком рано, топливовоздушная смесь еще не успеет прийти в систему, если поздно, то процесс горения также будет затруднен по известным причинам.

Чтобы проверить этот момент вам потребуется две вещи, это: лампа-стробоскоп и тестер. Далее проверка осуществляется просто посредством схемы и установки привода вакуумного регулятора и наблюдением за смещением показателей на перечисленных выше приборах.

Таким же образом можно отрегулировать процесс момента зажигания в более позднюю или раннюю стороны, осуществляя настройки на пониженных или повышенных оборотах двигателя, однако это лучше доверить специалистам, разбирающимся в заводских показателях вашей машины и знающим свое дело.

Пробой статора

Статор — неподвижная часть электромотора. У него тоже есть обмотка. Если она неисправна, стартер еле крутит при запуске двигателя. Две частые проблемы — пробой на корпус и обрыв. Чтобы выявить неисправность, советуем воспользоваться тестером. Подойдет цифровой или аналоговый прибор. Выставляем переключатель в режим измерения сопротивления. Затем один щуп прижимаем к корпусу, а второй прикладываем к выводам обмоток.

Измерение сопротивления обмоток

Значение на дисплее не должно превышать 10 кОм. Там, где сопротивление стремится к бесконечности, нарушена целостность проводов. Поможет только полная замена статора.

Виды систем зажигания

С тем, какие функции должна выполнять система зажигания мы уже разобрались, однако стоит знать, что существует несколько видов данной системы, а именно 3:

Контактная – устаревший вид системы, который сейчас довольно редко встречается в автомобилях, характерен в основном для старых отечественных машин. В принцип работы этого вида заложено создание электрических импульсов при помощи контактного распределителя;
Бесконтактная – ее также называют транзисторной, а в основу ее работы положен такой прибор, как коммутатор (электромагнитный генератор электрических импульсов);
Электронная – это наиболее современная и дорогая система, использующаяся в новых автомобилях. Она в корне отличается о первых двух и представлена в виде сложного устройства отвечающего не только за момент зажигания, но и за другие не менее важные функции автомобиля.

Рассмотрим принцип работы и основные отличия данных систем более детально.

Контактная система зажигания

Это самый старый вид системы, который до сих пор довольно часто встречается на дорогах нашей страны, из-за большого количества машин старого образца. Этот тип имеет одно очень яркое преимущество – это надежность. Ввиду своей простоты, контактная система крайне редко выходит из строя или претерпевает какие-либо поломки. Но если такой узел сломается, подчинить его не составит никакого труда, ведь детали очень дешевы, да и сам ремонт не отличается особой дороговизной или сложностью.

Данная система состоит из следующих компонентов: аккумулятора, генератора тока, катушки и замка зажигания, свечей, прерывателя и распределителя тока, а также конденсатора. Работает этот механизм просто, система зажигания получает напряжение от генератора и когда такт сжатия цилиндра подходит к концу, на контактах свечи образуется искра, которая позволяет топливу воспламениться.

Бесконтактный тип системы

В большинстве автомобилей встречающихся на дорогах в наше время, если не брать в расчет современные дорогие иномарки, а сконцентрировать внимание на машинах низкой и средней стоимости (все это условно конечно) отечественного производства, установлена бесконтактная система зажигания (транзисторная). Читать дальше: Восстановление хрома на пластике

Читать дальше: Восстановление хрома на пластике

Данный вид имеет некоторые преимущества над первой:

Вырабатываемая искра имеет гораздо большую мощность, которая получается вследствие повышенного напряжения на вторичной обмотке катушки.
Тут имеет место быть электромагнитный генератор, который позволяет обеспечивать стабильную работу и подачу энергии во все узлы, находящиеся под капотом. Это очень благоприятно сказывается на сохранении и выработке большей тяги в двигателе, при этом экономя топливо.
Простота в техническом обслуживании. Единственное обязательно условие для хорошей и продолжительной работы транзисторного зажигания – это регулярное смазывание вала трамблера. Смазывать этот элемент системы требуется каждый раз, после прохождения десяти тысяч километров.

Но есть тут и один неприятный минус – это довольно проблематичный ремонт. Имеется в виду, что для починки потребуется диагностика неполадок, с наличием специального оборудования, так что самостоятельно не удастся решить все проблемы связанные с поломкой.

Электронный тип системы

Эта система зажигания установлена практически на всех современных автомобилях произведенных Европе, Азии и США. Благодаря ее введению в автостроение водители позабыли о проблемах с окислением контактов и сопутствующие им перебои с зажиганием. Угол опережения с этим типом зажигания регулировать значительно проще, вторичное напряжение стало более стабильным, а топливовоздушная смесь в цилиндрах сгорает практически на 100%. Однако ремонт данной системы в домашних условиях осуществить практически нереально, необходимо обращаться в специализированные салоны с передовым оборудованием.

Вывод

Как видно из всего написанного выше, система зажигания даже в такой машине, как ЗИЛ 130, довольно сложная и серьезная вещь. И хотя в этом автомобиле установлен именно бесконтактный тип зажигания, а он является не самым сложным, устранение неполадок лучше предоставить специалистам.

Что же касается самих неисправностей, то в данной системе их может быть довольно много, и здесь приведены только самые распространенные из них.

Но дабы обезопасить себя и своего “железного коня” от всевозможных поломок, связанных с данным узлом, следует своевременно проходить профилактику, следить за отложение окислений и влаги на контактах системы зажигания, а также прислушиваться к работе двигателя.

Таким образом, вы можете если не избежать проблем полностью, то хотя бы ликвидировать их на ранних этапах.

схватывает, искра есть, бензин есть, карб в норме, до этого чихал стрелял глушитель. В чём причина?

зажигание выставленно, провода все правильно 100%,клапана проверены все до каждого т. к думал что стреляет из за клапанов

зажигание весь день проверял всё в норме, свечи новые
