Как проверить датчик топлива

Проверка указателя и датчика уровня топлива ВАЗ-2107

Указатель уровня топлива работает совместно с датчиком БМ-150, который установлен в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается 4–6,5 л топлива.

Исправность датчика указателя топлива можно проверить омметром.

Данные для проверки датчика указателя уровня топлива

Количество топлива в баке	Сопротивление датчика, Ом
Пустой бак	315 – 345
Половина бака	100 – 135
Полный бак	7 и меньше

Стрелка прибора постоянно показывает полный бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика.

Если стрелка вернется к началу шкалы – датчик неисправен.

В противном случае либо неисправен прибор, либо провод замкнут на массу.

Для проверки снимаем щиток приборов (см. Снятие щитка приборов), отсоединяем от указателя розовый провод с красной полосой и включаем зажигание.

Если стрелка вернулась в начало шкалы – указатель уровня топлива исправен, а поврежден провод. Стрелка прибора постоянно показывает пустой бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика (вывод «Т») и соединяем его с «массой».

Если стрелка отклонилась – датчик неисправен.

Если стрелка не отклонилась, снимаем щиток приборов и соединяем с «массой» вывод указателя уровня топлива, к которому подсоединяется розовый провод с красной полосой.

Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем топлива.

Замена датчика указателя уровня топлива

Снимаем пластмассовую накладку топливного бака.

1. Отсоединяем два провода от выводов датчика, предварительно пометив их расположение.

Крестообразной отверткой ослабляем винт крепления хомута топливного шланга и снимаем шланг со штуцера топливозаборника.

Ключом «на 7» отворачиваем шесть гаек

Аккуратно вынимаем датчик из бака. Устанавливаем новый датчик в обратной последовательности

Под одну из гаек датчика устанавливаем «массовый» провод

avtomechanic.ru

Проверить датчик уровня топлива ваз

В первую очередь следует проверить сопротивление датчика, для чего необходимо проделать следующие манипуляции:

Снимаем заднее сидение.
Откручиваем защитную крышку, что на ВАЗ расположена под задним сидением.
Откручиваем ДУТ и аккуратно достаем его из бензобака.

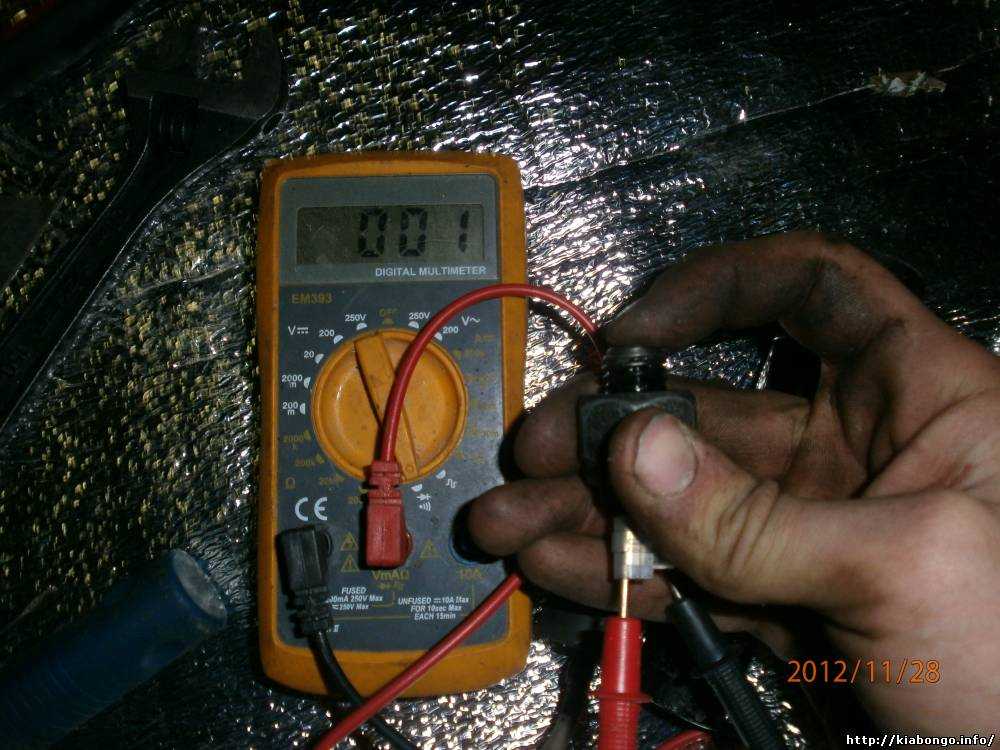

Далее переключаем мультиметр в режим омметра и с его помощью замеряем сопротивление датчика в условиях разных положений поплавка: если поплавок висит под своим собственным весом, сопротивление должно составлять от 280 до 330 Ом; при поднятии поплавка вверх до упора, сопротивление должно быть от 7 до 20 Ом. Стоит отметить, что данные значения приведены для низкой приборной панели (панель приборов бывает еще и высокой — цифры для низкой и высокой приборных панелей немного отличаются).
Если при перемещении поплавка сопротивление датчика не меняется либо значительно отличается от требуемого, данный датчик следует заменить.
При исправном датчике, следует внимательно осмотреть его разъем и провод на массу, идущий от датчика. Ржавчина и окиси должны отсутствовать, поскольку они мешают его корректной и правильной работе.

Если датчик исправен, а указатель уровня горючего все ровно не работает, делаем следующее:

Разъем датчика топлива отличается наличием двух проводов — розового и голубого. От голубого работает лампа низкого уровня горючего в баке, от розового — стрелка указателя уровня.
Вооружаемся перемычкой (куском обычного провода) и с его помощью при включенном зажигании замыкаем розовый провод на массу. При этом стрелка уровня горючего должна показывать полный топливный бак.
Далее при помощи перемычки соединяем с массой голубой провод — должна загореться лампа низкого уровня горючего в баке.
Если во время замыкания на массу указатель не сработает, то причина или в самом указателе, или в одном из проводов от датчика горючего к приборной панели.

Ремонт и диагностика датчика уровня

Сначала нужно посмотреть, какие симптомы наблюдаются. Стрелка прибора может держаться на максимуме, на минимуме либо вообще плавать по шкале. Индикаторная лампа либо постоянно горит, либо никогда не загорается, а может и вообще мигать. Иногда могут появляться симптомы неисправности лампы и прибора одновременно. Но поломка именно в датчике.

Выкрутите гайки крепления, предварительно сняв две шланги с трубок. Извлеките датчик и оцените его состояние по внешнему виду. Если пробит поплавок и в нем бензин, то лучше его заменить. Можно, конечно, используя паяльник, прогреть место пробоя. Но не вздумайте пользоваться герметиками или эпоксидной смолой. Бензин разъест эти материалы.

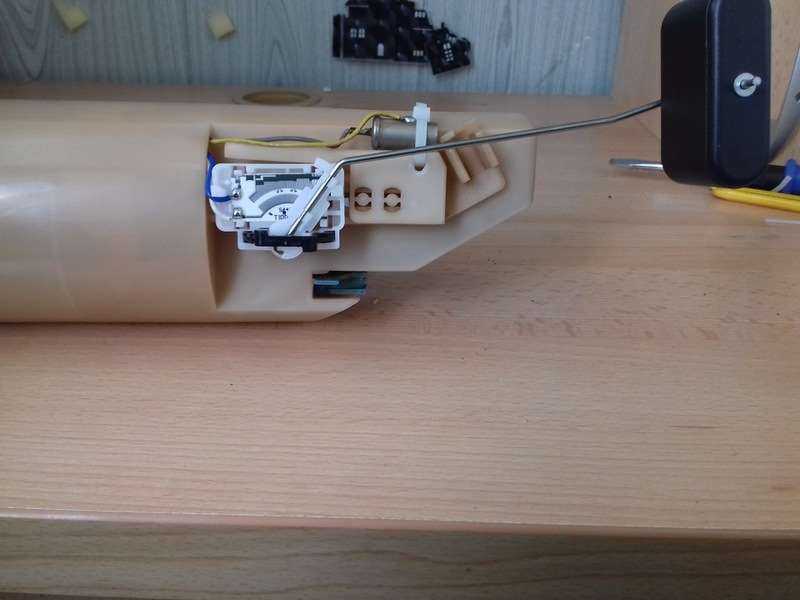

Теперь проверьте состояние реостата и бегунка. Не исключено, что бегунок отошел от поверхности резистора и поэтому стрелка будет находиться постоянно на нуле. Если же стрелка постоянно на максимуме, то имеется короткое замыкание в реостате, он потерял свое сопротивление. В этом случае потребуется только его замена.

Но если положение стрелки неустойчивое, постоянно изменяется, то бегунок неплотно прилегает к поверхности. Попробуйте сместить его на край дорожки, там выработка реостата меньше. Для верности все же возьмите омметр и проверьте полное сопротивление резистора. Если оно сильно отличается от 345 Ом, то лучший ремонт – это замена датчика уровня.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как подобрать подходящий ДУТ

Емкостный и ультразвуковой ДУТы выбираются по следующим параметрам:

размеры бака (принципиальное значение имеет высота)
интерфейс подключения

Размеры бака

Для установки емкостного ДУТа важны высота и форма топливного бака. Поэтому стоит уточнить эти параметры у клиента хотя бы примерно.

Длина измерительной части ДУТа должна быть чуть больше высоты бака (если датчик короче высоты бака, то он не сможет измерять малый объем топлива). Излишки измерительной части ДУТа обрезаются в процессе монтажа так, чтобы датчик почти касался дна бака – оставляют 3-4 см для исключения короткого замыкания мусором (стружкой, водой) на дне бака.

Обычно производители ДУТов предлагают датчики с длиной измерительной части от 0,7 до 3 метров, в зависимости от модели устройства. Для баков большинства автомобилей достаточно ДУТа с длиной измерительной части 0.7 метра.

Несколько ДУТов на одной машине

Установка нескольких ДУТов на одно транспортное средство требуется в следующих случаях:

Несколько топливных баков на одном ТС. Например, на фурах обычно установлено 2 бака, на вездеходах — 3 бака. В этом случае только установка ДУТов во все баки дает полную информацию об уровне топлива. В системе мониторинга информацию можно показывать отдельно по каждому ДУТу или показывать сразу сумму всех показаний.
Топливный бак имеет сложную форму. Например, это может быть бак с возвышением в центре, образующим два несообщающихся “кармана”. Баки такой формы встречаются на сельхозтехнике. В таком случае установка двух (или более) ДУТов повышает точность измерений. В системе мониторинга показания установленных в один бак ДУТов можно усреднить.

Интерфейс подключения

Если транспорт клиента уже оборудован трекером, то стоит уточнить марку/модель трекера. Без этой информации точно сказать, какой ДУТ можно подключить к имеющемуся трекеру, невозможно. После выяснения названия трекера нужно посмотреть какие его интерфейсы поддерживаются в Navixy. Сделать это можно на navixy.com в разделе “Устройства”. Далее ДУТ подбирается исходя из доступных интерфейсов. При наличии у трекера и цифрового, и аналогового интерфейса (например, это Teltonika FMB 125) стоит рекомендовать установить ДУТ с цифровым интерфейсом (например, RS-485)

Если оснащение трекерами транспорта будет происходить вместе с установкой ДУТов, то стоит рекомендовать трекеры и ДУТы с цифровыми интерфейсами (например, RS-485).

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
датчик бензина – потенциометр (иначе – реостат) рычажного типа;
стрелка указателя со шкалой;
соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
При перемещении поплавка с рычагом сопротивление потенциометра меняется.
Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Расположение прибора на Приоре

Схема подключения

Стрелка указателя или часто падает на O

Датчик поврежден (разрывы гибкой шины, обмотка резистора, утечка поплавка. он тонет и имитирует пустой бак) или индикатор уровня топлива

При включенном зажигании отсоедините провод от разъема датчика I (подключите провод к разъему манометра к штепсельной вилке) и соедините конец провода с землей. Если стрелка отклоняется, датчик неисправен. Замените датчик. Если стрелка не отклоняется, проверьте топливный манометр. Для этого снимите панель приборов и, включив зажигание, подключите вилку 8 к земле. Если прибор находится в хорошем состоянии, иглу необходимо отклонить до конца шкалы. Исправьте поврежденный индекс. Восстановите поплавок. Замените его полыми предметами подходящего размера, изготовленными из бензиноустойчивого материала

Стрелки указателя постоянно находятся на отметке 4/4. Индикатор уровня топлива поврежден

Проверьте правильность указателя, отсоединив розовый провод от указателя до вилки датчика. В этом случае, когда зажигание включено, стрелка должна быть напротив метки 0. Если стрелка не отклоняется, указатель поврежден и его следует заменить

Контрольная лампа запаса топлива не загорается

Лампа горит, окисляется и контакты датчика не закрываются. Провод прерван между датчиком и указателем (провод, ведущий к контрольной лампе запаса топлива, подключен к вилке датчика датчика XV)

Снимите панель приборов и замените выдутую лампу. Используя переносную лампу, проверьте надежность контакта и целостность провода между датчиком и топливным манометром. Проверьте переключатель прибора

Причины неисправности ДУТ на Ланосе

Часто владельцам автомобилей Ланос приходится сталкиваться с ситуацией, когда при включении зажигания, обнаруживается отсутствие признаков жизни стрелки указателя топлива. Хотя только вчера эта стрелка показывала полный бак. Причиной таковых показаний могут быть следующие факторы:

Из бака был слит весь бензин
Из строя вышел ДУТ, что особенно актуально, если в последнее время наблюдались перебои в его работе
Неисправность указателя количества топлива, что может быть вызвано по причине повреждения электрических цепей

Чаще всего причиной неисправности является именно тот датчик, который располагается внутри бензобака. Он выходит из строя чаще всего, так как большинство производителей выпускают не качественные датчики. При неисправности прибора, не стоит спешить его менять, так как иногда обычная очистка резистивных контактов помогает устранить неисправность. Разберемся с причинами неисправности ДУТ на Ланосе.

Когда стрелка на панели приборов всегда показывает только нулевое значение. Если в баке есть бензин, то причинами таких последствий являются — повреждение электропроводки, неисправность резистивных дорожек, поломка указателя, а также выход из строя предохранителя. Из собственных наблюдений надо сказать, что чаще всего причина скрывается в неисправности резистивных элементов (стирание дорожек), но первоначально не помешает проверить исправность предохранителя. За исправность ДУТ отвечает предохранитель F10
Когда стрелка УУТ поднимается на определенный уровень, а затем возвращается на нулевую отметку. Причиной такой неисправности является снижение качество контакта бегунка с резистивными дорожками потенциометра. Понадобится добраться до устройства, чтобы проверить возможность очистки контактов
Стрелка на индикаторе дергается — изношены контактные дорожки потенциометра
Неправильные показания — если Вы заправили полный бак бензина, а стрелка указателя при этом показывает всего полбака или того меньше, то причиной таких последствий являются — изгиб рычага, соединяющего бегунок с поплавком или разгерметизация поплавка

Если наблюдается неисправность с датчиком указателя топлива, то его необходимо первоначально проверить, и в случае неисправности заменить. Если дорожки ДУТ изношены, то прибор рекомендуется заменить. Трудностей с заменой прибора не возникает, но они появляются, когда покупаются новые датчики. Мало кто знает о том, что на автомобили Ланос устанавливаются два вида датчиков. Внешне они практически одинаковы, но главное их отличие в разнице сопротивления

Один вид ДУТ имеет один диапазон сопротивления по сравнению со вторым, и поэтому очень важно при замене установить датчик аналогичного типа

Неэлектрические причины возникновения неполадок

Важно знать и о том, что уровень топлива может измеряться неправильно не только по причине износа магнитных и токоведущих частей устройства. Вот что также может повлиять на работу датчика:

В датчике рычажного типа обломался или же изогнулся рычаг поплавка;
В поплавке есть отверстие, из-за чего он неправильно погружается в топливо;
Деформировался топливный бак, что мешает перемещению поплавка.

Проверив сам датчик и проводку, и не обнаружив в них неисправностей, нужно проверять топливный бак . Это очень редкий дефект, но он все же имеет место быть. Если же и датчик, и бензобак в порядке, причину неправильного определения уровня топлива ищут в указателе уровня и в проводке, которую нужно будет «прозвонить».

Как сделать датчик своими руками?

Самодельный емкостный контроллер производится из двух модулей, подключенных между собой с помощью трех проводов:

Первый модуль, выполненный в виде металлической пластины, подключается к блоку емкостного регулятора.
Второй модуль необходимо соединить с блоком отображения.
По двум электролиниям питание поступает на блок устройства. По третьему проводнику на блок идет сигнал, преображающийся в показатель объема топлива.

Прежде чем изготовить датчик, надо учесть следующие нюансы:

Рабочая поверхность двух электродов должна быть заизолирована от контакта.
Пространство между электродами должно полностью заполняться топливом, если контроллер погружается в жидкость.
В бензобак необходимо установить датчик под наклоном.
Самодельное устройство не должно иметь подвижных компонентов и частей.
Питание регулятора должно быть организовано не более, чем от 5 Ватт. Если напряжение будет более высоким, то топливо может воспламениться от воздействия искры.
Измерительная схема должна быть размещена как можно ближе к контроллеру. Кабеля для ее соединения должны быть не длиннее 2 см.

Почему неправильно показывает датчик уровня топлива или не работает уровень топлива

Начнем с того, что многие ошибочно полагают, если не работает датчик уровня топлива, на общей функциональности двигателя и его систем это не сказывается. На самом деле в подобном случае существует не только большой риск остаться без топлива в самый неподходящий момент (например, вдали от АЗС на трассе), но и вывести определенные устройства автомобиля из строя.

Если точнее, речь идет о бензонасосе. В двух словах, бензонасос в устройстве системы питания инжекторных моторов погружной, постоянно находится в топливе, при этом охлаждается за счет горючего.

Именно по этой причине нормально работающий датчик уровня топлива показывает, что горючего нет и нужна заправка. Когда уровень снижен до предела, горит сигнальная лампа. При этом в самом баке еще остается не менее 3-5 литров топлива, что позволяет частично охлаждать насос, избежать попадания мусора и грязи со дна бака в систему топливоподачи, а также проехать еще несколько километров при такой необходимости.

Если же датчик показывает неправильно или не работает, водителю часто приходится ездить с горящей лампочкой уровня, в баке постоянно слишком мало топлива, насос перегревается (особенно в жару) и быстро выходит из строя. Также грязью со дна бака могут преждевременно забиваться фильтр бензонасоса (сеточка-фильтр), а также сам топливный фильтр и т.д.

Другими словами, если в машине не работает датчик топлива, это может стать причиной не только неудобств, но и ряда других неприятностей. Чтобы не заниматься чисткой топливной системы, а также увеличить срок службы топливного насоса или избежать его замены, рекомендуется как можно скорее устранить неполадки ДУТ.

Принцип работы датчика уровня топлива

Принцип действия электрического топливного датчика в автомобиле основан на измерении объема горючего и самостоятельном срабатывании при критическом остатке бензина. При активации резистор системы измерений, установленный в бензобаке, подает визуальный сигнал. Замер объема топлива осуществляется посредством использования специального поплавка. Степень заполнения резервуара горючим можно отследить по показаниям приборной панели: по мере расхода топлива указатель, расположенный на щитке, постепенно снижается.

Особенности принципа действия контроллера:

Поплавок, предназначенный для измерения, при расходе горючего опускается, а при его увеличении — перемещается вверх.
При перемещении поплавок контактирует со специальными секторами, подключенными к проводам. Кабеля идут на датчик топлива, установленный на приборной панели. Изменение количества пластин, подключенных к резистору или потенциометру, способствует изменению уровня сопротивления.
Если бак полный, то бегунок располагается в крайнем положении и ток передается в потенциометре по самому короткому пути. Передача силы осуществляется с использованием пластины, установленной с краю. Соответственно, уровень сопротивления низкий и варьируется в районе 7 кОм. При расходе топлива бегунок начинает передвигаться, в результате чего проводка добавляется новыми пластинами (сопротивление растет). При полном баке рабочий параметр составляет около 120 Ом.
У трубчатых регуляторов несколько иной принцип функционирования. Топливо поступает через нижнюю часть устройства (его технологическое отверстие) по специальной трубке. Поплавок устанавливается на поверхности горючего.

Видео: принцип действия контроллера уровня топлива

Канал «Автоэлектрика ВЧ» снял видеоролик, в котором подробно описан принцип функционирования и рассказано о том, как устроен датчик массового расхода топлива

Как узнать реальный уровень топлива в баке при сломанном датчике?

Неисправность датчика, определяющего уровень топлива, не считается серьезной. Однако в пути вызывает некоторые затруднения для автовладельца. Несмотря на то, что транспортное средство беспрепятственно двигается, незнание количества оставшегося горючего приводит к непредвиденной остановке. Поэтому следует понимать, как можно рассчитать уровень топлива в баке автомобиля на определенный момент.

Если анализировать возможные способы, то можно познакомиться и с такими, которые поражают своей изобретательностью. К таким нестандартным методам относят:

1. Определение уровня горючего по звуку работы насоса для закачки топлива. Водители придерживаются мнения, что если звук громче чем при стандарте, то в баке осталось мало топлива, или оно вовсе отсутствует.

2. Уточнить оставшегося количества горючего можно с помощью взвешивания. Зная его массу с заполненным баком, указанную в техническом паспорте, взвешиваем автомобиль. Далее требуется узнать разницу. Вычитаем из полученной цифры, данные с технического паспорта. Потом, зная плотность бензина или дизели, делим ее на разницу.

Эти два способа предлагают автовладельцы на сетевых ресурсах. Одна они проблематичны и не точны. Так как для того чтобы взвесить автомобиль требуется специальное устройство. Сделать это владельцу не под силу.

Поэтому есть один упрощенный и надежный способ узнать, сколько литров топлива осталось в баке, если датчик не работает. Для этого необходимо иметь данные о реальном расходе горючего автомобиля и данных о пройденном расстоянии. Перед процедурой бак требуется заправить на весь имеющийся объем.

Далее делаем расчёты. Если средний расход транспортного средства 8 литров на 100 километров, то на 400 литров, к примеру, уйдет 32 литра топлива. Зная вместимость вашего бака можно контролировать уровень бензина или дизеля в нем. Но для предотвращения от чрезвычайных ситуаций, в дорогу на большие расстояния лучше взять дополнительную канистру с топливом.

Несмотря на то, что способ узнать количества горючего материала в баке имеется, при поломке датчика следует обратиться на станцию обслуживания. Его замена или ремонт не будет стоить дорого. Чаще такая проблема возникает, когда возникают плохие контакты между индикатором и разъемом проводки.

Но этот прибор единственный точно показывает автовладельцу, сколько бензина или дизеля осталось. Таким образом, исключится возникновение пробелы с нехваткой горючего.

http://autochainik.ru/ne-rabotaet-ukazatel-urovnya-topliva.htmlhttp://pikabu.ru/story/datchik_urovnya_topliva_printsip_rabotyi_remont_i_kak_obmanut_datchik_6787819http://www.kakprosto.ru/kak-902166-kak-proverit-datchik-urovnya-topliva-na-vaz-http://autofeel.ru/obsluzhivanie_avtomobilja/2015/09/10/datchik-toplivo.html

Современные датчики: преимущества

Ситуаций, когда рассматриваемое изделие работает некорректно, не так уж много. Большинство из них случается уже после 5-10 лет эксплуатации транспортного средства, когда механическая часть изделия изнашивается. Конструкция, материалы и герметичность большинства ДУТ позволяет им функционировать вплоть до утилизации машины. Среди главных достоинств изделия следует отметить:

доступную цену;
полную герметичность;
простоту и надежность конструкции;
высокий уровень устойчивости к механическим воздействиям.

В среднем, цена ДУТ составляет в пределах 1-2 тыс. рублей. При необходимости они легко демонтируются и меняются. Среди недостатков топливных датчиков выделим низкую окислительную стойкость металлических пластин, вследствие чего часто наблюдается несоответствие положения стрелки горючего на приборной панели с текущим уровнем в баке.

Современные датчики: преимущества

доступную цену;
полную герметичность;
простоту и надежность конструкции;
высокий уровень устойчивости к механическим воздействиям.

Принцип работы датчика топлива

Взаимодействие между указателем уровня топлива и датчиком происходит благодаря передаче сигнала, который может быть аналоговым или цифровым. В зависимости от типа сигнала датчики топлива и отличаются. Цифровые намного точнее аналоговых, а потому получили большее распространение. Они используют аналоговую информацию об уровне топлива, преобразующуюся в сигнал и передающуюся на указатель. Значение, поступающее с датчика, рассчитывается в зависимости от геометрических особенностей топливного бака, учитывая возможную неравномерность распределения топлива по резервуару. Непосредственно за измерение уровня топлива отвечает поплавок, представляющий собой потенциометрическое устройство. Изготавливается из легких материалов (пластик, легкие металлы, пенопласт), чтобы находиться на поверхности и передавать показания датчику. Это простая, недорогая система, которая нашла применение в массовом производстве автомобилей. Поплавковые датчики можно разделить на 2 типа:

Рычажные. В них поплавок соединяется с реостатом через металлический рычаг. При колебаниях уровня топлива поплавок начинает движение, поворачивая рычаг и движение передается на реостат и его сопротивление меняется. Информация об уровне сопротивления передается на указатель уровня топлива.
Трубчатые. Поплавок устанавливается внутри трубки, монтирующейся в топливный бак. Поплавок зафиксирован так, чтобы его движение осуществлялось только вертикально. В нижней части трубки расположено отверстие, в которое поступает топливо. Колебания поплавка зависят от уровня топлива. При движении поплавка изменяется положение контактных колец на проводах. Их замыкание позволяет получить информацию об уровне топлива, которая передается на указатель.

Возможные неполадки датчика уровня топлива

Эксплуатация автомобиля сопровождается поломками многих узлов и агрегатов и датчик, контролирующий расход топлива, не является исключением. Нарушения в его работе могут проявляться как полным отказом, так и погрешностями предоставляемой информации.

Неисправность в показателях

Своевременно выявить нарушения работы контрольного топливного узла позволят следующие признаки:

стрелка-указатель уровня горючего не статична, находится в постоянном движении, дергается, может прыгать;
при уверенной заправке «до полного бака» указатель уровня топлива будет показывать частично наполненный или пустой бак;
при работающем моторе стрелка не отклоняется до фактического уровня бензина (солярки), находится в исходном положении;
проблема может выглядеть как отсутствие предупреждения контрольной лампочки о предельно низком уровне топлива.

Всегда необходима диагностика. В некоторых случаях, например, если указатель не реагирует на запуск двигателя, возможно, перегорание предохранителя или потеря контакта на одном из питающих проводов (проверяется тестером), других – неисправность следует искать в механической части датчика.

Неисправность механизма

Некорректная работа механизма датчика может быть связана со следующими причинами:

Поплавок потерял герметичность, и во внутреннюю полость поступило топливо. В этом случае независимо от наполненности бака, датчик проинформирует о его частичном наполнении или отсутствии топлива. Неисправность устраняют заменой поплавка или контрольного узла целиком.
Нарушение геометрической формы проволочного держателя. Оно будет влиять на подвижность поплавка, и приборы начнут барахлить. Деформация происходит при длительной эксплуатации авто на неровной дороге или в условиях пересеченной местности в результате которой на механизм воздействует ударная нагрузка. Устранение неисправности представлено приданием держателю первоначальной формы.
Повреждение корпуса прибора, сопровождающееся падением сопротивления. Это происходит при длительной эксплуатации с использованием топлива низкого качества, независимо от того инжекторный, карбюраторный двигатель, или ударных нагрузках в авариях. При этом показания контрольного индикатора будут занимать позицию максимально заполненного бака или находится в положении «ноль».
Выход из строя резистивных элементов. Приборы контроля будут врать так же как в вышеприведенном случае. Прибор будет обманывать до полной замены узла.
Нарушения крепления датчика к баку автомобиля. Последствия представлены тем, почему в салоне и багажнике машины ощущается характерный бензиновый или дизельный запах топлива.

Особенности ремонта

Главный вопрос в том, как отремонтировать самому датчик, который отвечает за отображение текущего уровня топлива в баке на вашем автомобиле.

Для начала автомобилисту важно понимать то, что ремонт невозможно провести без снятия устройства. Касательно того, как восстановить проблемы датчик отображения уровня топлива есть несколько рекомендаций:

Касательно того, как восстановить проблемы датчик отображения уровня топлива есть несколько рекомендаций:

Если причина в износе резистивных элементов на автомобильном ДУТ рычажного типа, тогда язычок стоит попробовать подогнуть. Параллельно чистятся контактные дорожки.
Когда резистивная дорожка сильно износилась, ремонт становится невозможным. Нужна замена.
При обнаружении гуляющей платы с дорожкой воспользуйтесь паяльником для её возврата на посадочное место.
Если проблема в электроцепи, следует почистить и аккуратно подтянуть все имеющиеся контакты. Их желательно обработать смазкой.
Повреждённые провода меняют на новые. Причём лучше сразу целым жгутом.
При незначительном физическом повреждении заводской изоляции поможет изолента или термоусадка.
Загрязнённую направляющую трубку ДУТ очищают и смывают налёт. Для этого нужен очистительный спрей.
Проблема электронного ДУТ в том, что ремонту он не подлежит. Сделать это в условиях гаража невозможно. Нужен профессиональный ремонт, либо самостоятельная замена.

Решить проблему неисправного датчика, который следит за уровнем топлива, можно. Но для этого необходимо узнать причину такой ситуации.

Вам приходилось сталкиваться с поломками ДУТ? Что послужило причиной неисправностей? Как вышли из сложившейся ситуации? Во сколько обошёлся ремонт в гараже или в автосервисе?

Ждём ваших ответов и рекомендаций на основе личного опыта.

Подписывайтесь, комментируйте и задавайте актуальные вопросы!
