Неправильно показывает уровень топлива ваз 2114

Возможные неполадки датчика уровня топлива

Эксплуатация автомобиля сопровождается поломками многих узлов и агрегатов и датчик, контролирующий расход топлива, не является исключением. Нарушения в его работе могут проявляться как полным отказом, так и погрешностями предоставляемой информации.

Неисправность в показателях

Своевременно выявить нарушения работы контрольного топливного узла позволят следующие признаки:

стрелка-указатель уровня горючего не статична, находится в постоянном движении, дергается, может прыгать;
при уверенной заправке «до полного бака» указатель уровня топлива будет показывать частично наполненный или пустой бак;
при работающем моторе стрелка не отклоняется до фактического уровня бензина (солярки), находится в исходном положении;
проблема может выглядеть как отсутствие предупреждения контрольной лампочки о предельно низком уровне топлива.

Всегда необходима диагностика. В некоторых случаях, например, если указатель не реагирует на запуск двигателя, возможно, перегорание предохранителя или потеря контакта на одном из питающих проводов (проверяется тестером), других – неисправность следует искать в механической части датчика.

Неисправность механизма

Некорректная работа механизма датчика может быть связана со следующими причинами:

Поплавок потерял герметичность, и во внутреннюю полость поступило топливо. В этом случае независимо от наполненности бака, датчик проинформирует о его частичном наполнении или отсутствии топлива. Неисправность устраняют заменой поплавка или контрольного узла целиком.
Нарушение геометрической формы проволочного держателя. Оно будет влиять на подвижность поплавка, и приборы начнут барахлить. Деформация происходит при длительной эксплуатации авто на неровной дороге или в условиях пересеченной местности в результате которой на механизм воздействует ударная нагрузка. Устранение неисправности представлено приданием держателю первоначальной формы.
Повреждение корпуса прибора, сопровождающееся падением сопротивления. Это происходит при длительной эксплуатации с использованием топлива низкого качества, независимо от того инжекторный, карбюраторный двигатель, или ударных нагрузках в авариях. При этом показания контрольного индикатора будут занимать позицию максимально заполненного бака или находится в положении «ноль».
Выход из строя резистивных элементов. Приборы контроля будут врать так же как в вышеприведенном случае. Прибор будет обманывать до полной замены узла.
Нарушения крепления датчика к баку автомобиля. Последствия представлены тем, почему в салоне и багажнике машины ощущается характерный бензиновый или дизельный запах топлива.

Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.

Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)

Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».

Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Схема подключения датчика уровня топлива в бензобаке ВАЗ 21083

Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем

— Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль (электробензонасос) инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора.
Отключаете шланг от вакуумника ВАЗ 2114.
Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности.
Проведите фиксацию трубки и шайбы.
Выкрутите болт, вкрученный в прижимном элементе.
Снимите прижимной элемент.
Выкручиваете гайку, которая удерживает шланг слива и датчик давления.
Выкрутите болта, соединяющие топливную рампу с датчиком давления.
Проводите демонтаж регулятора давления в системе.. Монтаж нового устройства в обратном порядке

Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Почему может не показывать датчик

Случаи, когда на ВАЗ 2107 не работает датчик уровня топлива, вовсе не являются редкостными. Что может послужить причиной поломки устройства, знают опытные владельцы семерок. Причем одинаково часто возникают поломки датчика как на карбюраторных, так и на инжекторных моделях ВАЗ 2107.

Датчик уровня топлива или ДУТ — это реостат из нихромовой проволоки. Изменение положения подвижного контакта осуществляется при помощи поплавка. Располагается устройство как на инжекторных, так и на карбюраторных моделях внутри бака. Разница лишь в том, что инжекторные семерки дополнительно имеют бензонасос, который расположен рядом с датчиком. Если указатель топлива не работает, значит, высока вероятность того, что возникла неисправность датчика в баке.

Проявляются поломки этого устройства разными способами:

Стрелочный указатель постоянно находится в положении «0».
При движении автомобиля стрелка имеет свойство «скакать», что также говорит о неисправности в системе контроля уровня топлива.
При включении зажигания стрелка на показателе уровня топлива находится на нуле, но при движении через некоторое время начинает функционировать.
Не загорается индикатор(лампочка), который указывает о том, что снижено количество топлива в баке.

Что же становится причиной неработоспособности указателя количества топлива в баке на семерке, нужно разобрать детально, это поможет узнать, с чего начинать ремонтные работы. Причинами возникновения поломок являются:

Перегорел предохранитель датчика — этот элемент необходимо проверять в первую очередь, чтобы не пришлось проделывать лишнюю работу. Если сгорел предохранитель, то стрелочный показатель всегда будет показывать «0».
Износились дорожки платы — этот вид неисправности напрямую связан с датчиком, на котором стираются дорожки по причине их выработки. Такой вид поломки не считается серьезным, так как устранить его можно легко. Для этого необходимо подогнуть бегунок, чтобы он перемещался по участку дорожки, которая еще не стерлась.
При искажении истинного уровня топлива в баке необходимо производить корректировку регулятора датчика. Для решения неисправности понадобится изменить положение штифтов ДУТа. Изменение положения штифта осуществляется путем его перемещения в сторону, пока стрелка указателя не сместится на «1». Стрелка в положении «0» и «1» должна быть неподвижной, а если при установке в эти положения происходит ее перемещение, то необходимо подогнуть штифт соответствующим образом.
Окисление контактов ДУТа, что также становится причиной неработоспособности стрелочного показателя. Для устранения поломки понадобится выполнить очистку контактов.
Поврежден поплавок датчика — в зависимости от наполненности бака поплавок перемещает подвижный контакт реостата в соответствующее положение. Поплавок представляет собой герметичный объем воздуха. Если нарушается целостность поплавка, то внутрь попадает топливо, что влечет за собой отображение неверных данных.

Только после того, как будет выяснено, почему не работает показатель топлива, можно приступать к соответствующим ремонтным действиям. Однако для выявления поломки понадобится диагностика, провести которую сможет каждый владелец отечественного автомобиля.

Проверка датчика уровня топлива

Перед тем, как провести замену датчика уровня топлива на ВАЗ 2107, рекомендуется сначала удостовериться в причинах поломки. Дальнейшие манипуляции нужно проводить по инструкции:

От датчика, находящегося внутри бензобака, нужно отсоединить провод розового цвета. При этом зажигание должно быть включенным.
Если стрелка до этого отображала полный бак, а после отсоединения провода стрелка на указателе уровня топлива упала на «0», то неисправен сам датчик.
Если же при этом стрелка отображает полный бак при отключении проводов, то это обозначает, что неисправен сам указатель в панели приборов.
Для проверки указателя понадобится снять панель приборов, найти провода, который подсоединены к устройству и, отсоединить серый провод с красной полосой.
После отсоединения провода нужно включить зажигание и наблюдать за расположением стрелки указателя. Если стрелка отклоняется на ноль, то это означает, что указатель исправен, а причиной поломки является нарушение целостности провода.

https://youtube.com/watch?v=eMHghuqeKaI

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива. Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива

Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

потеря герметичности встроенного поплавка;
сильный изгиб проволочного держателя;
нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
механический обрыв переменного резистора;
потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Рекомендуем: Помыл двигатель, почему машина не заводится

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › ДУТ: смех сквозь слезы!

Хочу рассказать Вам, дорогие друзья, сказочку про замену Датчика Уровня Топлива(ДУТ). Итак, занимаюсь ремонтом ваз 2114( в простонародье просто “четырка” или “чепырка”), 8 клапанов. Сегодня пришла очередь замены ДУТ. На приборке стрелка постоянно внизу. Знакомый сказал, что заезжал в сервис, где ему сказали, что проводка ДУТа неисправна, поэтому и лежит стрелочка на нуле, а следовательно ему нужен электрик и предложили отдать 1000 рубликов за ремонт)))) Он естественно отказался. И вот я начал его ласточку ремонтить))) Для начала была прозвонка трех проводков от “кастрюли” ДУТа в бензобаке, а именно провод “массы”, “плюсовой” на сам мотор и провод указателя от датчика топлива-все целое! Хорошие мастера в сервисах!))) Далее извлекаем “кастрюлю” из бака, откручиваем сам датчик, замеряем сопротивление в разных положениях-тестер молчит предательски! Ну тут все понятно, хотя по дорожкам на датчике видно было и без замеров, что он умер давно и окончательно… Едем в магаз, берем новый датчик, точно такой же-по маркировке “ДУТ 1-02” Сразу замеряем сопротивление-рабочий! Вроде радуемся))))) Инсталируем все на место и пытаемся завести машину… А вот и не завелась… И не со второго и не с пятого раза даже… Странно… Насос гудит, а значит качает. Подозрение на насос-лезу под капот к клапану на топливной рампе. Жамкаю клапан, а в ответ тишина… ни брызг топлива, ни пшика даже-сухо как в пустыне! Но насос то качает?! Снимаю топливные трубки с “кастрюльки”, ключ на старт… тихое “жжжж” насоса и ни капли бенза наружу! Да как так то? И тут меня просто прошибла мысль о качестве наших запчастей! Благо старый ДУТ пока не успели выкинуть снимаю с бака все в сборе и сравниваю старый ДУТ с новым-МАММА МИЯ! У нового датчика в фишке насоса перепутаны местами провода “массы” и “плюсовой”! Насос честно качал(зря мы на него думать начали), но качал не из бака, а наоборот в бак из системы! Я просто ржал… долго, дико и матерился, матерился и матерился! Вывод: покупая новый ДУТ, не забывайте сверять контакты со старым!

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
После проделанных действий крышку можно легко сместить вперед.

Как выполнить замену

Если у вас неправильно показывает датчик уровня топлива ваз 2114, значит его рекомендуется заменить на новый. Для этого подготовьте необходимые инструменты:

Новый датчик;
Омметр;
Отвертки;
Рожковые накидные ключи или головки.

Приступаем к работе

Учтите, датчик находится в непосредственном контакте с топливом, потому следует придерживаться определенных правил личной безопасности. В первую очередь, отключите аккумулятор. Полностью снимать батарею не обязательно, достаточно отключить минусовой провод от клеммы. Также убедитесь, что бак наполнен примерно на 45% или меньше. Это обеспечит дополнительное удобство при работе.

Последовательность ваших действий следующая:

Датчик располагается в модуль вместе с топливным насосом. Потому извлечь исключительно измеритель, не затрагивая модуль, у вас не получится.
Для получения доступа к модулю снимите нижнюю подушку на задних кресла и отогните обивку багажного отсека.
Ключом на 7 выкрутите слева и справа саморезы, удерживающие крышку топливного бака. Они еще держат обивку на боковинах.
Вы увидите затем восемь саморезов, с помощью которых прижимаются кромки крышки. Их также извлеките.
Снять крышку бака целиком не сложно, остается лишь немного сдвинуть ее вперед.
Отключите от насоса электроразъемы, воспользовавшись рожковым ключом на 17, открутите от штуцера гайку шланга, который подает топливо.
Не спешите, действуйте максимально аккуратно. Обязательно сделайте предварительно один оборот. Это позволит стравить скопившееся давление в системе.
По диаметру крышки найдете восемь гаек. Откручивайте их. Для этого пригодится рожковый или накидной ключ, хотя некоторым удобнее пользоваться трещоткой.
Снимая насос, поднимите его немного вверх, поверните по часовой стрелке и наклоните. Это позволит не повредить поплавок измерителя.

Вот, вы извлекли модель, потому можно двигаться дальше:

Плоской отверткой сдвиньте стопорное кольцо на топливном модуле.
Так вы сможете снять крышку с него.
Снимите конец подключенного проводка с клеммы регулятора давления.
Отожмите фиксаторы от крышки, отсоедините колодки с проводами от насоса;

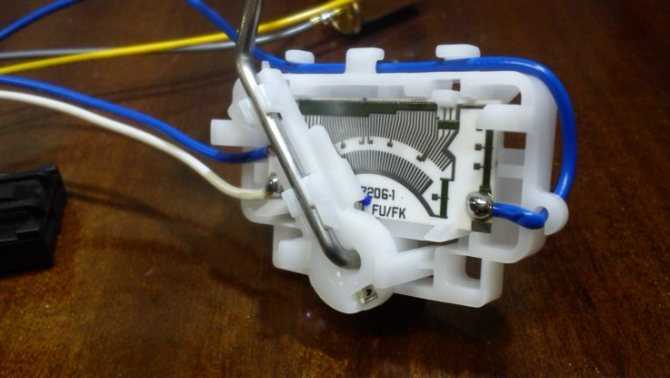

Освободите фиксаторы датчика и сдвиньте датчик по пазам корпуса.
Снимите измеритель.

Собственно, на этом можно считать работу практически выполненной. Остается лишь поставить новый датчик на свое законное место и выполнить сборку в обратной последовательности.

Но спешить не стоит. Вы вообще уверены, что проблема кроется непосредственно в датчике? Его обязательно следует проверить. Сделать это не сложно.

Для проверки измерителя уровня топлива, необходимо к его клеммам подключить омметр. Замерять нужно сопротивление при крайних положениях рычага и поплавка, а также в среднем положении.
В нижнем положении, которое означает полностью пустой бак, сопротивление в нормально функционирующей системе составляет от 285 до 385 Ом.
Среднее положение, свидетельствующее о заполнении бака на 50 процентов, соответствует показателям датчика 100-135 Ом.
Крайнее верхнее положение, как вы уже догадались, это полностью заполненный топливом бак. Нормальные показатели прибора при этом должны быть от 7 до 25 Ом.
Если хотя бы в одном положении полученные данные не совпадают с нормой, тогда датчик следует отремонтировать, а еще лучше — заменить на новый. Ремонт — процесс сложный и доступен только профессионалам. Затраченные на это деньги не позволят вам сэкономить. Может даже заставят потратить больше, чем на покупку нового датчика. Не придумывайте сами себе лишнюю головную боль. Купите датчик уровня топлива и поставьте его на место старого. Самый простой и эффективный метод.
Установив новый датчик измерения уровня топлива в топливный модуль, выполните сборку в обратной последовательности. Но и тут у некоторых возникают проблемы, поскольку разобрать часто намного проще, чем собрать. Здесь все зависит от вас самих. Можете записывать последовательность ваших действий, сделать даже видео, если сомневаетесь в собственных силах. Плюс в сети есть множество готовых видео роликов, способных наглядно обучить вас разбирать и собирать топливный модуль. Не все так страшно, как вы думаете.
Когда сборка завершится, проверьте, что установочная стрелка на крышке модуля смотрит в сторону багажного отсека. Если нет, придется заново разобрать устройство и сделать все правильно. Оставлять так настоятельно не рекомендуется, поскольку функциональность девайса будет нарушена.
