Панель и щиток приборов ваз 2110 как снять, инструкция

Начало проведения работ

Первым делом необходимо выбрать материал, с помощью которого будет проводиться шумоизоляция ВАЗ-2110 своими руками. Самым дешевым материалом окажется поролон, пропитанной мастикой на основе резино-битума. Но намного проще окажется купить готовые материалы, благо на рынке их великое множество. Вам потребуется:

Вибропласт, представляющий из себя пластичный материал с покрытием из фольги. Способен поглотить почти всю вибрацию металла. Его необходимо наклеивать на все свободные поверхности из металла. Можно использовать аналоги этого материала.
В качестве теплоизолятора можно использовать сплен. Он способен не только сохранять тепло, но и поглощать излишний шум. Сплен необходимо наклеивать на вибропласт. Желательно наклеить его на всей поверхности.
Скотч на основе алюминия необходим для проклеивания стыков между материалами.

ВАЗ 2110 не работает панель приборов

2208

сообщений на форуме

ВАЗ 2110 не работает панель приборов 17 апреля 2021 в 18:27

Приборный щиток ВАЗ 2110 включает в себя ряд элементов, в число которых входит тахометр, спидометр, датчик уровня масла, указатель температуры жидкости в системе, двенадцать контрольных лампочек, шесть лампочек подсветки щитка, дополнительное гнездо для установки контрольной лампы и колодки для подключения проводов. Колодки проводов состоят из двух частей, отвечающих за разные элементы электрических схем

Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели. Почему на ВАЗ 2110 не работает приборная панель?

Почему на ВАЗ 2110 не работает приборная панель?

Многие водители сталкиваются с проблемой, когда на ВАЗ 2110 панель приборов полностью перестает работать. При этом не функционируют сами приборы и не горят приборные лампы. Данная поломка указывает на то, что из строя вышел 15-амперный предохранитель. Обозначена эта деталь знаком F6 и находится она в монтажном блоке, расположенным слева от руля. Если на ВАЗ 2110 не работает панель приборов по причине прогоревшего предохранителя, заменить запчасть будет не достаточно. В этом случае придется отыскать причину перегорания, ведь новый предохранитель может после установки тоже сгореть

Важно отыскать место, где произошло замыкание электроцепи и устранить его

В некоторых случаях стрелки на щитке приборов не показывают реальных значений, а просто прыгают от минимальной до максимальной отметки. При этом поломка может заключаться в плохом контакте с массой. Провод массы, ведущий от приборной панели, прикреплен к перегородке, которая отделяет салон от моторного отсека. Отыскать место контакта можно, вытащив магнитофон из гнезда. Если на авто установлена сигнализация, провод может быть перемещен за обшивку салона, в район левой ноги водителя. Подобная неисправность может случиться в процессе установки магнитолы: если при подключении минусового провода к магнитофону отсоединялся минусовой провод приборной панели. Провод мог быть прикреплен некачественно. Из-за вибрации кузова крепление могло ослабиться или вовсе отсоединиться.

Если на ВАЗ 2110 не работает панель приборов, а с креплением проблем не обнаружено, придется провести тщательную диагностику самого щитка. Для этого максимально вынимаем панель со штатного гнезда, не отключая провода, ведущие к колодкам. Проверяем расположенный на колодке белый провод массы, идущий к первому контакту. После этого проверяем, напряжение на контакте номер 9, 10 и 6. При нормальной работе щитка напряжение должно равняться двенадцати вольтам. Далее, осматриваем дорожки, расположенные на задней стороне приборного щитка

Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток

Еще одна причина выхода из строя панели приборов связана с прикуривателем. Дело в том, что многие водители подключают в гнездо прикуривателя зарядки или блоки питания, рассчитанные на большую силу тока. Это выводит из строя прикуриватель и приводит к перегоранию предохранителя F19, который отвечает и за работу приборного щитка. Если необходимо срочно вернуть панель приборов ВАЗ 2110 в рабочее состояние, а предохранитель оказался целым, можно разъединить колодку прикуривателя. Если на ВАЗ 2110 не работает панель приборов, чаще всего устранить неисправность можно самостоятельно, не обращаясь в автомастерскую. Главное — правильно определить причину поломки и подобрать новые предохранители и вышедшие из строя запчасти.

Форма заказа автомобиля Просто выберите автомобиль, который вам нужен и оставьте свои контактные данные. Услуга бесплатная. Ваше имя: Контактный телефон:

Наш менеджер свяжется с вами Вас проконсультируют по модификациям и комплектациям, предложат варианты из наличия и под заказ

ОТЛИЧНО! ВАША ЗАЯВКА ОТПРАВЛЕНА. Спасибо вам за ваш интерес к нашему предложению. В ближайшее время с вами свяжется наш специалист и уточнит все необходимы детали.

Закрыть это окно

Форма заказа автомобиля Мы гарантируем вам конфиденциальность. Никакого спама и СМС. Всего один звонок от нашего специалиста, который расскажет вам все подробности и поможет вам принять верное решение. Ваше имя: Контактный телефон:

Закрыть это окно

Как Разобрать Щиток Приборов Ваз 2110

Как стремительно и аккуратненько на ВАЗ 2110 разобрать панель

Предпосылки

Машина повсевременно подбрасывает трудности, которые приходится решать либо используя самостоятельные познания, находчивость и подсказки опытнейших автолюбителей, либо же – методом воззвания в сервис. В последнем случае итог будет дороже, но далековато не всегда – лучше.

Даже если вы не собираетесь делать это прямо на данный момент, все таки не помешает знать, как верно разобрать панель на ВАЗ 2110, и уж тем паче – если вы за шаг от этой работы.

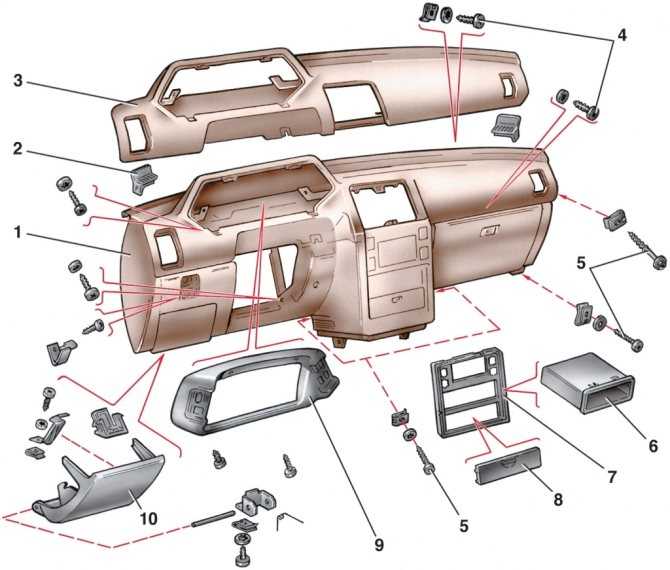

Панель устройств ВАЗ 2110

Когда это нужно

Следует увидеть, что панель приборов на ВАЗ 2110 не отличается особенной прочностью, потому ее можно просто разрушить. Либо же она поизносилась, потерлась, поцарапалась.

Но часто причина в другом: и дизайн хотелось бы покрасивее, ну и далековато не всех устраивает «штатная» подсветка. А есть более современные, светодиодные, элегантные. Но чтоб что-то поменять либо вообщем поменять, нужно поначалу разобрать старенькую панель приборов.

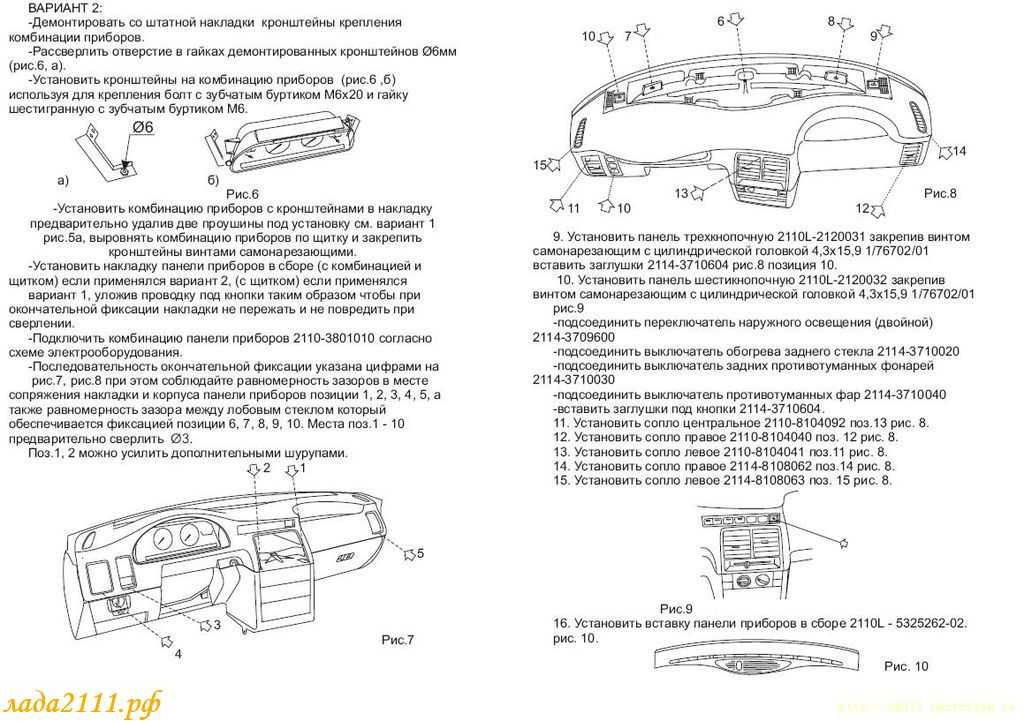

Порядок разборки

Многих интересует, можно ли снять приборную панель ВАЗ 2110 без того, чтобы «снести» пол салона? Наверное, можно, но уж очень это будет неудобно.

Поэтому действуем по такому плану:

Приготовим маркер и самоклеящиеся ярлычки (которые обычно клеят на товар). Их можно купить в точках, где продаются всякие мелочи типа салфеток, пакетиков и т.п, а также – в магазинах канцтоваров;
Убираем из салона передние сиденья;
Откручиваем по бокам саморезы, снимаем тоннель (вначале – верхнюю его часть, затем нижнюю);
Выполняем разбор кожуха рулевой колонки, снимаем его и руль. Для этого нужно открутить 3 самореза и 4 винта. Учтите, что руль ВАЗ 2110 на шлицах сидит весьма плотно, поэтому снимать его нужно, раскачивая и дергая, но остерегаясь резкого удара в лицо, если вдруг переусердствуете, и он вылетит;
Дальше – подрулевые переключатели. Их тоже нужно снять;
Не забываем все маркировать и записывать на листке, что за чем снимаем;
Откручиваем отделение для перчаток (на «понятном» языке – бардачок) и тоже вынимаем;
Далее следует разбор монтажного блока и его крышки. Для этого следует отсоединить все разъемы и реле;
Вот мы почти открыли панель приборов на ВАЗ 2110. Остается снять накладки стоек, открутить гидрокорректор фар и протолкнуть его вовнутрь;
Теперь главная задача – открутить саморезы, крепящие панель приборов к кузову. Чтобы снять ее окончательно, необходимо выкрутить две шпильки, находящиеся под крышками туннелей для подачи воздуха на боковые стекла.

Приборная панель ВАЗ 2115, разборка- сборка

Разбрка- сборка приборной панели ВАЗ 2115, Нива- Тайга. Светодиодная подсветка одометра 2115- .

После всех этих манипуляций панель повисает, и ее удерживают лишь рулевой вал и нижний воздухоход.

Что делать с проводами?

Вы, наверняка, поразитесь количеством проводов, находящихся в запанельном пространстве, и предназначенных для питания разнообразных приборов в вашем ВАЗ 2110. Удобнее было бы снять все вместе с комком проводов. Но не торопитесь.

Вряд ли вы собираетесь менять что-либо на совершенно новой машине, поэтому в дальнейшем вы будете долго разбираться какой провод от чего, и как его подсоединить.

Чтоб не оказалось, что разборка прошла довольно гладко, а обратная сборка привела в легкий ступор.

Разобранная панель приборов ВАЗ 2110

Поэтому постарайтесь отсоединить все разъемы и провода, которые сможете. Теперь можно окончательно снять панель и убрать ее из машины. По свежим следам не забудьте отдельно выделить (можно связать в кучу) весь жгут проводов, принадлежащих непосредственно панели приборов, а остальные пометить самоклейками. Это вам очень поможет, когда начнете установку нового оборудования.

Не работает стрелка температуры на приборке ВАЗ 2112

Author
Cообщений: 0

Пользователи
Cообщений: 0

Author
Cообщений: 0

#6 Timur81

Пользователи
Cообщений: 134

Имя: Тимур
Город Ярославль

У меня такая проблемка. Не работает стрелка температуры на приборке (ВАЗ 2112), на бортовом показывает правильную температуру, и вентилятор включается при 101 градусе, а стрелка лежит, однако, когда завожу машину все стрелки (в том числе и температуры) проходят от 0 — максимума. В чем может быть дело?

Скорее всего с сами прибором проблемы. Я бы разобрал приборку и проверил бы.

#7 Самарчик

Пользователи
Cообщений: 36

Имя: Виктор
Город Самара

У меня только одно сейчас на уме — скорее всего где-то обрыв контакта, если датчик температуры в нормальном состоянии и сам прибор, а если нет, то надо и это проверить.

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
Просто придать, так сказать, дорогой вид автомобилю.
Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Диагностика и устранение проблем

Если не работает панель приборов ВАЗ 2110, то для устранения проблем необходимо:

провести проверку ламп и заменить вышедшие из строя элементы;
проверить целостность проводки при помощи мультиметра или контрольного индикатора;
осмотреть состояние контактов и очистить их поверхность от следов окисления;
проверить состояние предохранителей;
протестировать работу приборов.

На схеме синим цветом отмечены предохранители, которые требуется проверить при возникновении проблем с приборами на ВАЗ 2110.

Предохранители цепей комбинации приборов

Для проверки указателя температуры или уровня топлива необходимо:

Подключить зажигание.
Соединить проводом положительный выход питания прибора (закреплен на пин 5 в белом штекере) с массой. При отклонении стрелки требуется проверить состояние проводки, соединяющей датчик и индикатор.
В случае, когда указатель температуры постоянно указывает на перегрев, его требуется отключить от датчика. Если стрелка упадет на ноль, то требуется замена датчика. В ином случае имеет место замыкание проводки на массу или выход из строя самого индикаторного прибора.
Для тестирования прибора требуется снять белый штекер от панели и подать на пин 10 питание напрямую от положительной клеммы батареи. Одновременно на пин 1 подается отрицательное напряжение. Исправный индикатор показывает значение равным нулю, при отклонении стрелки — устройство требует замены.

Возможны еще варианты ремонта:

Тестирование тахометра возможно только на стенде, который сымитирует работу двигателя. Спидометр также проверяется на специальном оборудовании, которое сравнивает результаты замеров с эталонным прибором.
После этого проводится визуальный осмотр дорожек на печатной плате, расположенной внутри комбинации. При обнаружении трещин, разрывов и расслоений требуется восстановить контакт припоем. В случае когда ремонт не помогает, потребуется замена комбинации приборов.

Замену ламп подсветки демонстрирует видео от канала «В гараже у Сандро».

Меры предосторожности

При ремонте комбинации приборов требуется выполнять ряд рекомендаций:

замена предохранителей выполняется при отключенном зажигании;
при проведении тестирования приборов быть аккуратным, чтобы не допустить короткого замыкания;
пайка производится маломощным паяльником с тонким жалом;
снятие и установка комбинации выполняется с небольшим усилием, чтобы не повредить точки крепления.

Как заменить на приборной панели лампы подсветки

Руль опускается в нижнее положение.
Откручиваются два верхних самореза, декоративная накладка вытаскивается.
Откручиваются три самореза фиксации приборной панели.

Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.

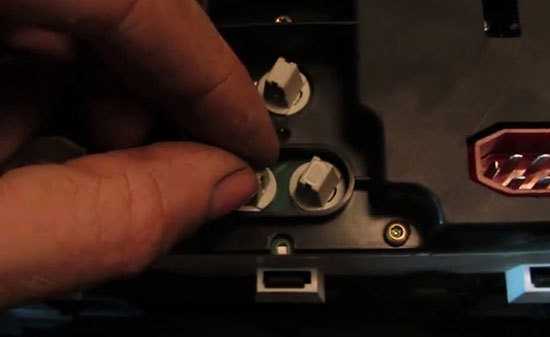

Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

Отвертка плоская.
Отвертка крестообразная.
Новая лампочка.

Инструкция проведения работ:

Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

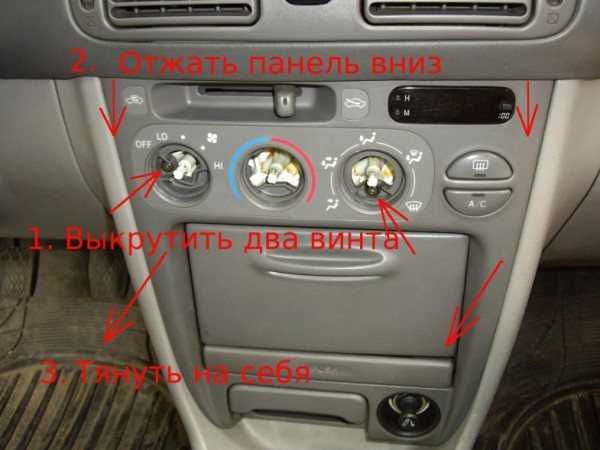

Снятие панели на центральной консоли

Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
Подключается аккумулятор.
Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
Дефлекторы направляются максимально вверх.
Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
Кнопка аварийной сигнализации вытаскивается.
Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняется лампочка для колесика электрокорректора фар:

Поддевается отверткой и вытаскивается колесико.
С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
Лампочка меняется.

Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину
