ВАЗ 2110 не работает панель приборов

2208

сообщений на форуме

ВАЗ 2110 не работает панель приборов 17 апреля 2021 в 18:27

Приборный щиток ВАЗ 2110 включает в себя ряд элементов, в число которых входит тахометр, спидометр, датчик уровня масла, указатель температуры жидкости в системе, двенадцать контрольных лампочек, шесть лампочек подсветки щитка, дополнительное гнездо для установки контрольной лампы и колодки для подключения проводов. Колодки проводов состоят из двух частей, отвечающих за разные элементы электрических схем

Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели. Почему на ВАЗ 2110 не работает приборная панель?

Почему на ВАЗ 2110 не работает приборная панель?

Многие водители сталкиваются с проблемой, когда на ВАЗ 2110 панель приборов полностью перестает работать. При этом не функционируют сами приборы и не горят приборные лампы. Данная поломка указывает на то, что из строя вышел 15-амперный предохранитель. Обозначена эта деталь знаком F6 и находится она в монтажном блоке, расположенным слева от руля. Если на ВАЗ 2110 не работает панель приборов по причине прогоревшего предохранителя, заменить запчасть будет не достаточно. В этом случае придется отыскать причину перегорания, ведь новый предохранитель может после установки тоже сгореть

Важно отыскать место, где произошло замыкание электроцепи и устранить его

В некоторых случаях стрелки на щитке приборов не показывают реальных значений, а просто прыгают от минимальной до максимальной отметки. При этом поломка может заключаться в плохом контакте с массой. Провод массы, ведущий от приборной панели, прикреплен к перегородке, которая отделяет салон от моторного отсека. Отыскать место контакта можно, вытащив магнитофон из гнезда. Если на авто установлена сигнализация, провод может быть перемещен за обшивку салона, в район левой ноги водителя. Подобная неисправность может случиться в процессе установки магнитолы: если при подключении минусового провода к магнитофону отсоединялся минусовой провод приборной панели. Провод мог быть прикреплен некачественно. Из-за вибрации кузова крепление могло ослабиться или вовсе отсоединиться.

Если на ВАЗ 2110 не работает панель приборов, а с креплением проблем не обнаружено, придется провести тщательную диагностику самого щитка. Для этого максимально вынимаем панель со штатного гнезда, не отключая провода, ведущие к колодкам. Проверяем расположенный на колодке белый провод массы, идущий к первому контакту. После этого проверяем, напряжение на контакте номер 9, 10 и 6. При нормальной работе щитка напряжение должно равняться двенадцати вольтам. Далее, осматриваем дорожки, расположенные на задней стороне приборного щитка

Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток

Еще одна причина выхода из строя панели приборов связана с прикуривателем. Дело в том, что многие водители подключают в гнездо прикуривателя зарядки или блоки питания, рассчитанные на большую силу тока. Это выводит из строя прикуриватель и приводит к перегоранию предохранителя F19, который отвечает и за работу приборного щитка. Если необходимо срочно вернуть панель приборов ВАЗ 2110 в рабочее состояние, а предохранитель оказался целым, можно разъединить колодку прикуривателя. Если на ВАЗ 2110 не работает панель приборов, чаще всего устранить неисправность можно самостоятельно, не обращаясь в автомастерскую. Главное — правильно определить причину поломки и подобрать новые предохранители и вышедшие из строя запчасти.

Форма заказа автомобиля Просто выберите автомобиль, который вам нужен и оставьте свои контактные данные. Услуга бесплатная. Ваше имя: Контактный телефон:

Наш менеджер свяжется с вами Вас проконсультируют по модификациям и комплектациям, предложат варианты из наличия и под заказ

ОТЛИЧНО! ВАША ЗАЯВКА ОТПРАВЛЕНА. Спасибо вам за ваш интерес к нашему предложению. В ближайшее время с вами свяжется наш специалист и уточнит все необходимы детали.

Закрыть это окно

Форма заказа автомобиля Мы гарантируем вам конфиденциальность. Никакого спама и СМС. Всего один звонок от нашего специалиста, который расскажет вам все подробности и поможет вам принять верное решение. Ваше имя: Контактный телефон:

Закрыть это окно

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы: Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем

В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике

Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь

. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее

ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину

Проверка подрулевого переключателя

Проверка контактов в корпусе подрулевого переключателя

В тех случаях, года переключение между показаниями БК на панели должно осуществляться переключателем на руле, а этого сделать не удается – стоит убедится в его работоспособности. Данный подрулевой переключатель применяется на панелях: “VDO” 1118-3801010, “Счетмаш” 2170-3801010-01 и “Автоприбор” 1118-3801010-02. Чтобы проверить нормально ли работает подрулевой переключатель, его необходимо снять и разобрать.

Разборка переключателя заключается только в снятии крышки, которая удерживается небольшой металлической защелкой в виде скобы. Под крышкой проходят 4 контакта, которые подсоединяются к кнопке Reset и к переключателям. От кнопки “Reset” отходят желтый и черный провода. От верхней кнопки переключателя отходят зеленый и красный провода. Все эти контакты необходимо проверить мультиметром на наличие сопротивления.

Если оно есть, то с переключателем все нормально и нужно разбирать приборную панель для осмотра контактов и дорожек. На панелях VDO с одним окошком выпущенных в 2006-2007 годах есть и вовсе заводской брак – плохой контакт одного из резисторов, который, в процессе езды, трескается и прерывает связь подрулевого переключателя с платой панели.

Устройство панели приборов на ВАЗ 2110

Под понятием «панель приборов» на автомобилях подразумевается блок контрольных ламп и индикаторов, расположенный перед водителем. Правильное название детали — щиток, который устанавливается в пластиковой панели, называющейся торпедо.

В состав приборного щитка на ВАЗ 2110 входят:

устройство для определения скорости движения — спидометр;
измеритель числа оборотов — тахометр;
индикаторы температуры охлаждающей жидкости и уровня топлива в баке;
контрольные индикаторные лампы, оснащенные светофильтрами желтого, оранжевого, зеленого, синего и красного цвета;
система подсветки (6 отдельных ламп);
место установки контрольной лампы.

На автомобилях ВАЗ 2110 возможно увидеть несколько вариантов комбинации приборов:

На первых выпусках использовался электромеханический вариант панели с заводским номером 2110-3801010. Внешне устройство легко опознается по механическому одометру, установленному на шкале спидометра. Его привод выполнен от электродвигателя, остальные указатели работают по магнитному принципу. На задней части щитка имеются две колодки подключения, расположенные под прямым углом.

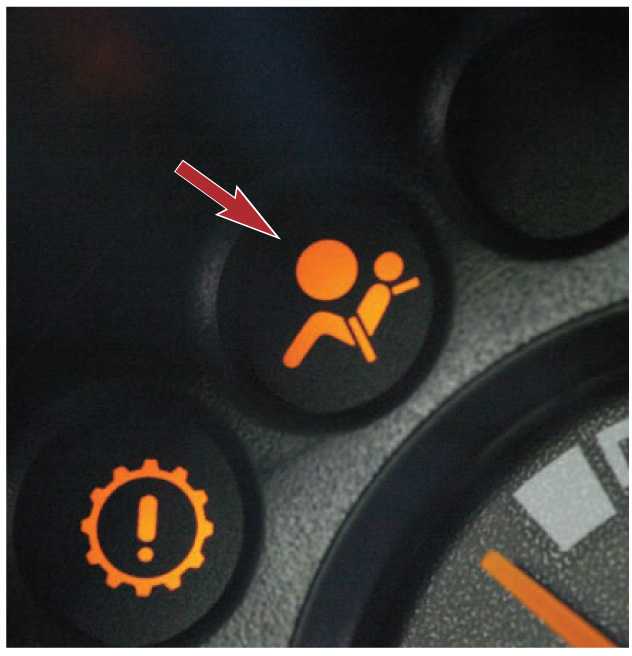

Позднее появилась электронная версия щитка, оснащенная жидкокристаллическим дисплеем на нижней части спидометра. Встречаются «приборки» с индикатором «подсоса» (который на ВАЗ 2110 с такой панелью с завода не устанавливался) или с лампой подушек безопасности на этом же месте. Могут попадаться машины с двойным окном дисплея — под тахометром и спидометром.
Очень редко встречается вариант комбинации приборов, предназначенный для ВАЗ 21106, оснащавшейся 2,0-литровым мотором Opel. Деталь имеет номер 21106-3801010 и отличается расширенным диапазоном измерения скорости (до 240 км/ч) и дополнительным жидкокристаллическим дисплеем на нижней части тахометра.
На последних версиях ВАЗ 2110 стал применяться щиток, унифицированный с автомобилем 2118 «Калина» (модель 1118-3801010), отличающийся компоновкой шкал. Подобная деталь называется среди владельцев панелью «нового образца». Устройство устанавливается в торпедо видоизмененного типа.

Электронная панель «нового» образца

Электронная панель «старого» образца

Электромеханическая панель

Щиток под мотор Opel

В зависимости от завода-изготовителя и даты сборки встречается различное оформление комбинаций приборов ВАЗ-2110. Возможна оцифровка тахометра в сотнях или тысячах оборотов, нанесение технической информации на шкале и т. д.

Это интересно: Где находится реле стеклоподъемников ВАЗ-2110 — схема и фото

Вышел из строя ДУТЖ

Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.
В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Диагностика В момент торможения тормозные цилиндры совершают максимальное движение вперед, воздействуя на колодки. Сами цилиндры заполняются жидкостью, что приводит к падению ее уровня в бачке. Сообщение с изображением восклицательного знака именно об этом и сообщает – падение уровня жидкости до минимального значения.

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
Индикатор левого поворотника, при включении поворота всегда мигает.
Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
Индикатор бензоколонки, о котором мы рассказали выше.
Световой символ включения габаритных огней.
Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
Значок активации дальнего освещения.
Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
Световая лампочка, загорающаяся при активации световой сигнализации.
Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и прочих неполадках в его работе.
Значок активации ручного тормоза.
Символ в виде масленки говорит о недостаточном уровне давления моторной жидкости в ДВС. При его появлении нужно заглушить автомобильный мотор и обнаружить причину, которая обычно заключается в утечке масла из системы.
Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности приборной панели старого и нового образца

За десятки лет выпуска ВАЗ 2110 приборная доска претерпела определенные изменения. Поэтому приборки можно поделить на два группы — устройства старого, а также нового образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку обладают разными электрическими схемами подключения, а также конструкций центральной консоли в машинах. Более того, оба вида приборок характеризуются разными формами, но что касается расположения датчиков и индикаторов, то по факту оно практически аналогичное.

Со временем приборки стали оснащаться регуляторами яркости подсветки. Кроме ого, на щитках старого образца не использовались цифровые одометры (счетчики пробега), они стали устанавливаться намного позже. Поначалу одометр был механическим (автор — канал proVAZ-2110).

Причины отказала панели приборов

Любой узел и агрегат на отечественном автомобиле с пробегом через определенное время приходит в негодность. Плохие дорожные и климатические условия, низкое качество материалов, несвоевременное обслуживание – все это ведет к постепенному износу всех элементов автомобиля. В ситуации с поломкой приборной панели все сложнее, т.к. никаких особенных правил по обслуживанию панели нет. Единственное, что может предотвратить ранний выход из строя – недопущение попадания влаги в корпус приборки.
Если не работает приборка на ВАЗ 2114, стоит провести ее быстрый ремонт. Основная причина – нерабочий показатель температуры охлаждающей жидкости. В случае перегрева мотора высоки риски попасть на его ремонт. Рассмотрим каждую из возможных причин неисправности.

1. Перегорание предохранителя

При отсутствии механического воздействия на панель ее резкая поломка вызывает большое удивление. Неопытный водитель поспешит обратиться в сервис, либо попытается разобрать корпус самостоятельно, с целью выяснить место поломки. Отметим, что первое действие, которое нужно произвести при одновременном бездействии всех элементов на панели – проверка предохранителя.
В разные года выпуска автомобиля монтажные блоки с предохранителями могут отличаться. В блоке старого образца предохранитель находится в нижнем ряду. Если считать слева направо, то нужный элемент будет девятым по счету.
На более поздних моделях 2114 автомобили стали оборудоваться доработанными монтажными блоками. Предохраняющий элемент, отвечающий за приборку, находится в нем по правую сторону, первый по счету (сверху вниз). На фото он расположен прямо под щепкой.
В независимости от года выпуска на нужном месте устанавливались элементы в 7,5 Ампер. При отказе приборной панели в первую очередь проведите процедуру по замене предохранителей. В качестве рекомендации укажем, что наборы с запасными элементами продаются во всех автомобильных магазинах.

3. Повреждение платы

Важнейшая часть конструкции – плата. Даже частичное повреждение ее поверхности вызывает серьезные сбои в показаниях тахометра, спидометра, показателя температуры и уровня топлива. Перегорание платы происходит из-за короткого замыкания. Заниматься перепайкой контактов на плате ВАЗ – пустая трата времени. Дело в том, что после подобного ремонта плата прослужит недолго и снова выйдет из строя. Решение проблемы – полная замена элемента на новый.

4. Неисправность всего блока предохранителей

Еще одной причиной, почему не работает щиток приборов, может быть неисправность в монтажном блоке. Сгорание места контакта ведет к постоянному выгоранию предохранительного элемента. Это вредит корректной работе приборки. Устраняется эта проблема заменой всего блока в сборе. Ничего сложного в этой процедуре нет, а стоимость готовых вариантов под замену низкая. Также можно попробовать восстановить блок предохранителей, путём перепайки дорожек.
Нерабочая приборная панель ВАЗ 2114 –проблема для водителя. При ее неисправности случается так, что не работают дворники. Все это – звенья одной цепи неисправности, поэтому если Вы наблюдаете одновременный сбой в двух этих узлах – проведите диагностику.

Устраняйте неполадки сразу после их обнаружения, т.к. если не показывают стрелки приборов – трудно определить некоторые показатели состояния автомобиля.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом

Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой

Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы. Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя. Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
Вытащить заглушку и открутить саморез, находящийся за ней
Убрать два самореза снизу удерживающие накладку и снять ее.
Пометив провода подходящие к выключателям, отсоединить их.
Открутить болты с кронштейна руля Ключом на «8» открутить саморезы нижнего крепления кронштейна.
Открутить саморез под отвертку и снять световод. Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
снять декоративную вставку, убрав все внешние детали. Гайки открутить ключом на «21».
Убрать подсветку гидрокорректора. Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
Теперь можно выполнить снятие торпеды ВАЗ 2114.
Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.
