Тюнинг руля и подушек безопасности
Техническая схема разбора деталей при установке спортивного руля
Еще одним вариантом монтажа рулевого колеса становится установка спортивного руля. Стоит отметить, что в этом случаи водитель лишается подушки безопасности, но эту функцию будет выполнять переходник-адаптер травмобезопасный.
Травмобезопасный переходник(адаптер) и крепления к нему
Итак, рассмотрим процесс монтажа спортивного руля на Лада Гранта:
- Поскольку у нас все снято, то первым делом устанавливаем адаптер. Присоединяем его к рулевому валу, но не фиксируем.
- К рулевому адаптеру присоединяем проводку сигнала. Провода блока подушки безопасности изолируем и оставляем внутри адаптера.
- На шлицы устанавливаем переходник. Он то и будет выполнять функции вместо подушек безопасности, поскольку при ударе легко деформируется и не травмирует грудную клетку человека.
- Прикручиваем непосредственно тюнинг рулевое колесо.
- Последним этапом становится проверка положения руля. Проезжаем вперед и назад, если руль стоит не ровно, то снимаем переходник и выставляем его.
Таким образом, можно сделать тюнинг руля на Лада Гранта. Стоит отметить, что если установлено спортивное рулевое колесо, то обязательно стоит пользоваться ремнями безопасности.
Установленный спортивный руль с переходником на Лада Гранта
Стоит помнить, что все операции по замене рулевого колеса и подушки безопасности стоит выполнять строго по инструкции. Особенно в части сборки. Поскольку, одно неловкое движение может привести к срабатыванию подушки безопасности, и все операции придется делать заново. В редких случаях может потребоваться «обнуляция» кодов бортового компьютера, который может не увидеть новую систему безопасности.
Блок управления ВАЗ 2190 Гранта подушками и ремнями безопасности на 2
Уважаемые покупатели, во избежание ошибок при отправке блока управления подушками и ремнями безопасности, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, на одну, две или четыре подушки и ремни безопасности.
Большинство современных автомобилей оборудуется множеством систем безопасности, призванных минимизировать вред здоровью человека во время аварии. Одна из основных – подушки безопасности. Если на вашей машине сработал индикатор системы подушек безопасности, это значит, что во время ЧП она не сможет хорошо выполнить свое главное предназначение – смягчить удар.
Электроника Takata имеет своей целью постоянно контролировать скорость автомобиля, его положение на дороге, «пристегнутость» ремней безопасности, количество людей в салоне, а также в момент аварии фиксировать характер и места ударов у авто. Согласно показателям блока система в автоматическом режиме принимает решение относительно своего срабатывания.
Система SRS или AutoLiv, Airbag, известная нам как «подушки безопасности», представляет собой эластичный модуль, который наполняют воздухом или газом, с электронным блоком управления и ремнями безопасности. Подушки безопасности предназначены для смягчения ударов и снижения травмирования в момент ДТП, но, главное, они служат для сохранения здоровья и жизни водителям и пассажирам.
Модуль газогенератора в сборе «подушка безопасности» представляет собой сочетание датчика, исполнительного устройства и нейлоновой подушки. Взрыв достигается контролируемым воспламенением взрывчатых веществ, которые имею вид пилюль. В момент взрыва воздух заполняет подушку с невероятной скоростью.
Если у Вас на панели горит значок SRS (это символ водители называют «пузатый дядька»:)) то обязательно нужно побеспокоиться о ремонте подушек безопасности в Вашей машине.
При этом загорание индикатора Airbag не всегда значит неисправности именно подушки. Сейчас многие автопроизводители подключают к нему и другие системы, задействованные в обеспечении безопасности водителя и его пассажиров. Обычно все вместе они называются «SRS».
Она включается в себя:
— подушки безопасности;
— датчики ударов;
— преднатяжители;
— ремни безопасности;
— блок управления
и другое, если это предусмотрено производителем. То есть, если сработал индикатор системы подушек безопасности, значит, что-то случилось с одним из этих компонентов. Неопытному водителю трудно точно определить причину неисправности, поэтому если такая проблема возникла, лучше обратиться к опытному специалисту. Он сделает диагностику и посоветует методы устранения проблемы, так же стоит проверить индикатор ABS (индикатор антипробуксовки).
Система безопасности с горящим индикатором SRS полностью неработоспособна. Если индикатор подушек постоянно горит, то в случае аварии ни одна подушка не сработает, пусть даже они все на месте. Индикатор должен загораться при включении зажигания и через несколько секунд гаснуть.
После ДТП система сохраняет всю информацию о столкновении в электронном блоке и на панели управления горит индикатор, который сигнализирует о необходимости ремонта.
Ремонт самих подушек безопасности не возможен и требуется их обязательная замена.
— Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
— Приступать к следующим работам по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее одной минуты после отключения электропитания. Запрещается разборка модуля подушки безопасности.
— Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.
— Не допускается воздействие на модуль подушки безопасности температуры выше 95 °C. При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания подушки.
— При первом включении зажигания после установки модуля подушки безопасности в автомобиль находитесь вне автомобиля, и включайте выключатель зажигания, протянув руку под рулевой колонкой.
Другие артикулы товара и его аналогов в каталогах: 21900382401010.
ВАЗ 1117-1119, ВАЗ 2190.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить блок управления подушками и ремнями безопасностина автомобиле Лада Гранта.
С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ !!!
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Подушка безопасности пассажира
Модуль надувной подушки безопасности пассажира (МНПБП), рисунок 13, состоит из газогенератора 1, корпуса 3, со сложенной в нем надувной подушкой, облицовочной крышки 7.
Газогенератор состоит из корпуса, наполненного сжатым инертным газом и пиротехническим веществом, и запала воспламенителя.
Запал-воспламенитель – устройство с электрическим сопротивлением и пиротехническим веществом.
После получения электрического сигнала от блока управления электрическое сопротивления разогревается и воспламеняет пиротехническое вещество запала-воспламенителя с последующим воспламенением основной массы пиротехнического вещества газогенератора.
Снятие подушки безопасности пассажира
Снимаем панель приборов, как описано в статье – Как снять панель приборов Лада Гранта.
Отсоединяем колодку 1, рисунок 14, жгута проводов панели приборов от МНПБП.
Головкой на 13 откручиваем два болта 4
Отжимаем фиксаторы 5, отсоединить и снять модуль подушки безопасности пассажира
Не сработавший модуль положить на плоскую поверхность облицовочной крышкой вверх.
Установка модуля подушки безопасности
Перед установкой модуля нужно убедиться в отсутствии повреждений.
Установить модуль подушки безопасности в обратной последовательности
Момент затяжки двух болтов крепления модуля подушки безопасности 13 – 15 Нм (1,3 – 1,5 кгсм).
Лада Гранта Космос › Бортжурнал › Подушка безопасности фронтального пассажира- или снова сверчки!
Фактически коллеги, вопрос в заголовке, но повторюсь:Сделал шумку дверей, наслаждаюсь тишью, и вдруг совершенно не так давно поселился сверчек у меня с каким то железным призвуком… звук достается толи с фронтальной панели, однако ощущается где то рядом с подушкой пассажира. Снял переднюю панель, что остается сделать нашему клиенту проклеил маделином, салазки магнитоллы закреплены намертво, вобщем панель с антизвуком 🙂 однако не дает покоя сверчек в районе подушки безопасности. (Нашему клиенту остается делаю с оключенной клеммой АКБ, для решения проблем) Сама заглушка ПБ на защелках, защелки отходят, однако ощущается что она намертво с подушкой, короче сверху вынуть неудается, может подскажите — вам гдето потайной винтик как еще его называют защелочка? заблаговременно премного признателен.
P/S — снял ее — подробности ниже
Стоимость вопроса: 0 ₽ Пробег: 6000 км
Как открыть крышку заглушку подушки безопасности на гранте и калине 2
Снятие и установка водительской подушки безопасности.
появилось очень навязчивое резонирующее дребезжание где то спереди по ощущениям за панелью со стороны пассажира или ближе к центру, проявляется только при добавлении газа при движении в районе 2000 оборотов, если газовать на нейтралке его не наблюдается. как от этого избавится?
Это звук напора охлаждающей жидкости)) почему то именно на этих оборотах и при каких то специфических атмосферных условиях появляется. от него не избавиться, но он не постоянный, а периодический
тоже купил моделин и завтра снимать подушку буду

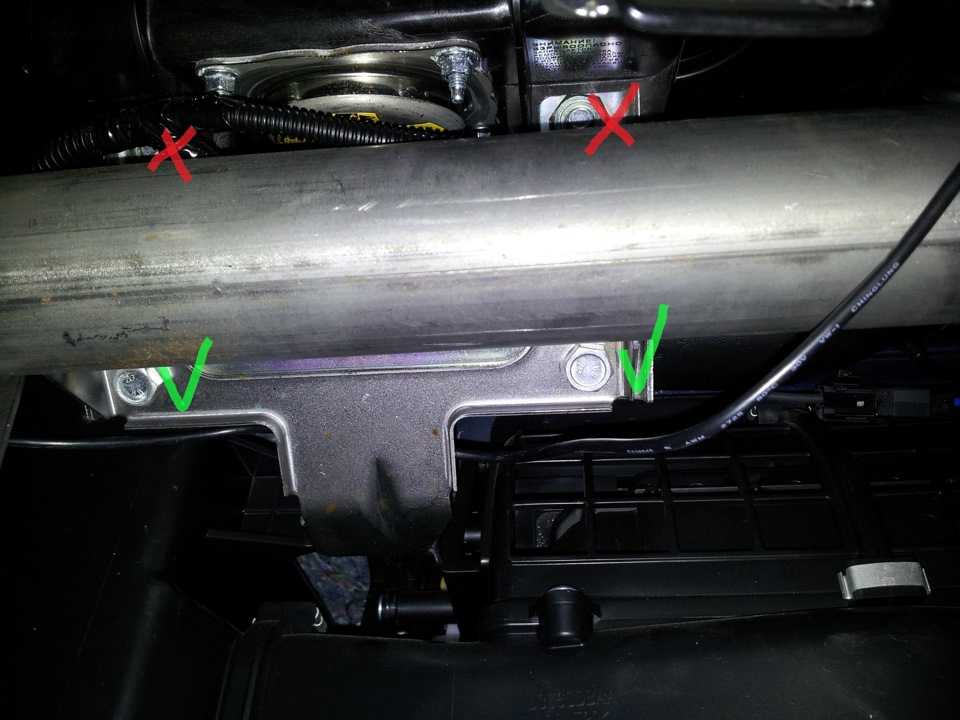

Снял таки я ее снимается она снизу, крепится на 2-х болтах на 13. но прежде чем до них докапаться требуется сначала:1. Снять клемму с АКБ2. Снять бардачек3. загляните вверх где сняли бардчек, там 4 винта видны.выкручиваем, затем 2 винта находятся прям у крышки бардачка.4. снимаем защитную заглушку что открутили5. Видим красуются 2 болта с ключем на 13- выкручиваем6. снизу подталкиваем вверх и вся подушка в сборе с крышкой вытаскивается легко.7. Отсоединяем разъем от подушки безопасности. Разъем отсоединяется таким образом- красную заглушку приподнимаем вверх и вытаскиваем разъем из мамы.8. дальнейшие действия увидите:Воздуховод что идет к переднему пассажиру- дребезжит, обкладываем маделином. Тросс забора воздуха-дребезжит обкладываем где прикасается. провод с разъемом подушки безопасности тоже может дребезжать — обворачиваем маделином. дальше как хотите.После проделанных работ, все возвращаем в обратном порядке — теперь никаких сверчков… ждем новых… Удачи!
Спасибо за подробное описание. Уже несколько раз пытался ее снять и все не получалось. Теперь знаю как это делается
да незачто, приятно что пригодилось
Снял таки я ее снимается она снизу, крепится на 2-х болтах на 13. но прежде чем до них докапаться требуется сначала:1. Снять клемму с АКБ2. Снять бардачек3. загляните вверх где сняли бардчек, там 4 винта видны.выкручиваем, затем 2 винта находятся прям у крышки бардачка.4. снимаем защитную заглушку что открутили5. Видим красуются 2 болта с ключем на 13- выкручиваем6. снизу подталкиваем вверх и вся подушка в сборе с крышкой вытаскивается легко.7. Отсоединяем разъем от подушки безопасности. Разъем отсоединяется таким образом- красную заглушку приподнимаем вверх и вытаскиваем разъем из мамы.8. дальнейшие действия увидите:Воздуховод что идет к переднему пассажиру- дребезжит, обкладываем маделином. Тросс забора воздуха-дребезжит обкладываем где прикасается. провод с разъемом подушки безопасности тоже может дребезжать — обворачиваем маделином. дальше как хотите.После проделанных работ, все возвращаем в обратном порядке — теперь никаких сверчков… ждем новых… Удачи!
Снял таки я ее снимается она снизу, крепится на 2-х болтах на 13. но прежде чем до них докапаться требуется сначала:1. Снять клемму с АКБ2. Снять бардачек3. загляните вверх где сняли бардчек, там 4 винта видны.выкручиваем, затем 2 винта находятся прям у крышки бардачка.4. снимаем защитную заглушку что открутили5. Видим красуются 2 болта с ключем на 13- выкручиваем6. снизу подталкиваем вверх и вся подушка в сборе с крышкой вытаскивается легко.7. Отсоединяем разъем от подушки безопасности. Разъем отсоединяется таким образом- красную заглушку приподнимаем вверх и вытаскиваем разъем из мамы.8. дальнейшие действия увидите:Воздуховод что идет к переднему пассажиру- дребезжит, обкладываем маделином. Тросс забора воздуха-дребезжит обкладываем где прикасается. провод с разъемом подушки безопасности тоже может дребезжать — обворачиваем маделином. дальше как хотите.После проделанных работ, все возвращаем в обратном порядке — теперь никаких сверчков… ждем новых… Удачи!
Спасибо огромное. Очень полезный материал. Устранил вибрации!)))
Проверь сначала накладку пластиковую снаружи машины под лобовым стеклом, в углах где она с крылом состыкуется может болтаться и дребезжать…
Что делать со сработанными ремнями безопасности?
Вместе с подушкой безопасности часто срабатывает пиропатрон ремней. Здесь варианта два — обратиться к специалистам или сделать работу собственноручно.
Во втором случае последовательность, следующая:
Выдвигайте переднее сидение вперед до предела;
Выкручивайте глухой край ремня от кузовной части;
Разбирайте нижний край стоечной обшивки (там находится механизм);
Подковыривайте заглушку на механизме регулировки;
Демонтируйте обшивку стойки, чтобы уточнить уровень износа;
Осторожно выкручивайте ремень и отбрасывайте его от регулятора;
Демонтируйте устройство и отбрасывайте разъемы системы;
Снимайте крышку и стопорный узел;
Под пластиной из стали расположен механизм с возвратной пружиной. Последняя при работе пиропатрона срабатывает, соскакивает со своего места и фиксирует ремень;
Сжимайте пружины и ставьте все на место.
Как действовать после срабатывания airbag?
Стоит знать, что восстановление подушек безопасности без привлечения мастеров СТО — опасное мероприятие.
И проблема даже не в том, что при столкновении airbag раскрываются с меньшей вероятностью. Хуже, если они сработают самопроизвольно.
Чтобы избежать проблем, стоит обращаться к официальному дилеру, который налаживает систему и меняет неисправные узлы.
При самостоятельном обслуживании стоит учесть ряд моментов:
- В некоторых авто airbag и пиропатрон — один узел, который покупается в комплекте. Делается это на разборках или в магазине (первый вариант обходится дешевле, но возрастает риск нераскрытия изделия при ДТП). Также существуют компании, которые не меняют airbag, а снабжают ее целым пиропатроном (такого восстановления стоит избегать).
При ремонте airbag учитываются следующие моменты:
- Снятие клеммы «минуса» с АКБ обязательно, после чего стоит дождаться разряда автономного источника питания (7-10 минут);
- Подушка безопасности располагается корпусом к себе.
Часто автолюбители не ремонтируют подушку безопасности и ограничиваются восстановлением корпуса. При этом лампочка на приборной панели снимается или вместо подушки устанавливается «обманка».
Такой подход опасен. Лучше обратиться к официальному дилеру и восстановить работоспособность системы.
Что касается продажи машины со сработанной подушкой безопасности, то это реально, но новый владелец должен знать о проблеме.
Если подремонтировать панель и погасить «лампу», то покупатель вряд ли что-то заметит без диагностики, но при первом ДТП его смерть ложиться на совесть продавца.
Ошибка подушки безопасности Лада Гранта — Автогностика
Статистика аварий свидетельствует, что подушка безопасности снижает уровень смертности в среднем на треть. Известны случаи, когда серьезное столкновение заканчивалось легким ушибом, благодаря открытию airbag. Но что делать после срабатывания подушки безопасности на Опель Астра, Лада Гранта или Приора, а также на других автомобилях? Как устранить ошибку?
Устройство подушки безопасности
Подушка airbag — эластичная основа, которая при ДТП наполняется газом.
В комплекс узлов входит также система управления и газогенератор. В роли смазки материала, гарантирующей четкое открытие, выступает крахмал или тальк.
Задача газогенератора — наполнить подушку газом при столкновении. В комплексе газогенератор и оболочка формируют airbag.
Конструкции подушек безопасности классифицируются:
- По характеру действия — с одно — и двухступенчатым срабатыванием;
- По форме — в виде трубки или купола;
- По типу образования газа — гибридные или твердотопливные.
В основе твердотопливного генератора — заряд топлива, пиропатрон и корпус. Заряжается airbag специальным составом, в основе которого диоксид кремния, нитрат калия и азид натрия.
Топливо загорается от действия пиропатрона, после чего образовывается газ.
В гибридном газогенераторе главные комплектующие — пиропатрон, корпус, газовый и твердотопливный заряд.
После столкновения подушки airbag наполняются сжатым газом, выбрасывающим твердотопливный заряд.
Задача системы управления — объединить устройства (блок управления, датчики удара, пиропатрон) и гарантировать их четкое срабатывание.
Назначение и принцип действия СНПБ
Система надувных подушек безопасности является дополнительным средством защиты водителя, пристегнутого ремнём безопасности, и предназначена для снижения тяжести его травмирования при фронтальных (±30 градусов) столкновениях автомобиля в дорожно-транспортных происшествиях. СНПБ срабатывает в зависимости от силы столкновения автомобиля с различными препятствиями. СНПБ в случае штатного срабатывания в аварийной ситуации запускается вне зависимости от состояния пристегивания водителя ремнём безопасности. Поэтому использование ремня безопасности водителем является обязательным условием эффективной работы СНПБ.
Система НПБ начинает функционировать после включения зажигания и управляется электронным блоком (БУСНПБ) с функцией самодиагностики. Срабатывание системы осуществляется подачей электрического сигнала от БУСНПБ на модуль надувной подушки безопасности.
В случае срабатывания СНПБ верхняя часть крышки облицовочной модуля надувной подушки безопасности при наполнении подушки газом разрывается в конструктивно определенных местах и раскрывается на две или три части. Через образовавшийся проем, наполняемый газом мешок подушки безопасности раскрывается перед рулевым колесом или панелью приборов. Время наполнения подушки составляет около 30-40 мс. После наполнения подушки безопасности вследствие избыточного давления, газ выходит через специальные отверстия, находящиеся в задней части мешка подушки безопасности, предотвращая тем самым столкновение водителя или пассажира с деталями интерьера автомобиля и смягчая при этом тяжесть соударения их головы и грудной клетки.
Устройство СНПБ
Автомобиль LADA 2190 в комплектации «Норма» оснащается одноканальной СНПБ, в состав которой входят:
- модуль газогенераторный (МНПБВ) (дет. 21910-8232010-00);
- блок управления системы надувных подушек безопасности (дет. 21900-3824010-00);
- соединитель с устройством вращающимся (дет. 21700-3709315-00);
- колесо рулевого управления (дет. 21910-3402018-00).
Система надувных подушек безопасности:
- модуль надувной подушки безопасности водителя;
- место установки блока управления СНПБ.
Модуль газогенераторный (МНПБВ) состоит из газогенератора 1, корпуса 7, со сложенной в нем надувной подушкой, облицовочной крышки 9, выключателя звукового сигнала и крепежных деталей.
Модуль газогенераторный (вид сзади):
- газогенератор;
- зацепы для фиксации МНПБВ;
- контакты выключателя звукового сигнала;
- зацепы для фиксации МНПБВ;
- место расположения идентификационной этикетки;
- разъем запала-воспламенителя газогенератора;
- корпус, со сложенной в нем надувной подушкой;
- зацепы для позиционирования МНПБВ;
- крышка облицовочная.
Газогенератор производит газ внутри модуля для наполнения надувной подушки безопасности. Воспламенение пиротехнического вещества, находящегося в газогенераторе, производится запалом-воспламенителем, вмонтированным в корпус газогенератора. Различают два основных типа газогенераторов. Пиротехнический газогенератор состоит из корпуса, наполненного твердым пиротехническим веществом, и запала-воспламенителя. В нем газ производится при сгорании пиротехнического вещества. Применяется в модуле надувной подушки безопасности водителя. Гибридный газогенератор состоит из корпуса, наполненного сжатым инертным газом и пиротехническим веществом, и запала-воспламенителя. Применяется в модуле надувной подушки безопасности пассажира. Запал-воспламенитель – устройство с электрическим сопротивлением и пиротехническим веществом. После получения электрического сигнала от БУСНПБ электрическое сопротивление разогревается и воспламеняет пиротехническое вещество запала-воспламенителя с последующим воспламенением основной массы пиротехнического вещества газогенератора.
Надувная подушка безопасности – мешок из синтетического материала, вмонтированный в корпус модуля, наполняющийся газом под давлением при срабатывании модуля. Надувная подушка безопасности сложена специальным образом и закрыта облицовочной крышкой.
Облицовочная крышка – деталь, закрывающая надувную подушку безопасности и разрывающаяся при наполнении подушки газом вдоль конструктивного шва, расположенного с обратной стороны крышки.
Расположение БУСНПБ:
Совет профессионалов
Если отчаявшийся автомобилист думает только о том, как сломать блокировку руля, он может прочитать нижеприведённый материал. На самом деле, замок зажигания помогает защитить любую машину от неправомерных действий угонщиков. Конечно, поломок и блокировок часто избежать нельзя, но есть более гуманный метод разблокировать замок зажигания. Для этого придётся полностью снять его с автомобиля и завести машину отвёрткой или типовым предметом. При этом пока машина не оснащена замком зажигания, её целесообразно поставить на платную стоянку.
Снятое с автомобиля приспособление, которое заставляет не одного владельца машины переживать относительно того, как разблокировать руль без ключа зажигания, в дополнение стопорит рулевой вал. Ввиду чего автомобилист теряет возможность завести своё транспортное средство без помощи ключа зажигания. Стоит учесть, что произвести снятие приспособления можно только в одном конкретном положении ключа.
Снятие блокировки руля без ключа
Иногда самостоятельно разобраться в том, как разблокировать руль без ключа зажигания, не получается. Часто этот агрегат выходит из строя ввиду слишком большого срока службы, неаккуратного обращения или в момент попытки угона. В такой ситуации следует воспользоваться помощью профессионалов.
Как показывает практика, действия автовладельца напрямую зависят от того, из-за чего приспособление не может больше функционировать, как прежде. Проще всего, естественно, установить в автомобиль новый приобретённый замок. Для квалифицированного специалиста эта работа не составит большого труда.
Самым бюджетным вариантом станет ремонт имеющейся детали. Однако это потребует сил и времени. В замках зажигания некоторых производителей насчитывается около ста разных составляющих. Если всё же автомобилист решил самостоятельно отремонтировать приспособление, следует изначально разобрать замок, проверить его степень износа или существенность поломки. Затем следует докупить нужные элементы, провести ремонт и придать замку первостепенный вид.
В некоторых автомобилях замок можно отремонтировать только без демонтажа. Конечно, это очень сложно, однако такой вариант поможет исправить ситуацию, когда руль заблокирован, а авто расположено в относительно узком дворе, где не сможет проехать эвакуатор.
Самостоятельно снять подушку безопасности несложно. Но если вы не планируете всю жизнь заниматься этим самостоятельно, сервисные центры редко берут за такую работу больше нескольких тысяч рублей.
Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.
Можно ли ездить без подушек безопасности?
Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.
Загорание значка свидетельствует, что один из датчиков вышел из строя. Это значит, что вероятность несрабатывания подушки при ДТП выше. Индикатор горит и в случае, когда устройство уже сработало и вместо него установлена «заглушка».
Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.
