Как снять тросики переключения передач на гранте

Эксплуатационные и конструктивные особенности

В числе главных нововведений такой разработки как КПП с тросовым приводом, можно отметить снижение объема масла, используемого в коробке. Раньше производитель предполагал применение минеральной жидкости в объеме 3 литра, а теперь агрегату требуется полусинтетика с уменьшенным до 2,2 литра количеством.

Многих владельцев Лада Гранта беспокоит возникший вопрос, к какому типу масла склоняться во время замены в прогрессивной коробке для обеспечения ее нормального функционала? Производителем неустанно рекомендуется применять жидкости, обладающие параметром вязкости «75W-85» согласно спецификации «GL-4».

Отличительным моментом новой КПП с тросовым приводом от своего предка («ВАЗ-2108») является модернизированная схема переключения. Это подтверждает факт размещения пятой скорости не слева от первой ступени, а напротив 5-й передачи. Данная конструкция успела обзавестись нешуточной популярностью в среде владельцев «Грант». Она также позволяет нивелировать момент случайного включения передачи заднего хода при движении вперед.

Также в когорту преимуществ новой трансмиссии Лада Гранта можно причислить таковые моменты:

способность к функционированию при сильном морозе (до минус 42 град.) с обеспечением свободных манипуляций рычагом;
доступность процедуры снятия узла переключения без полного демонтажа трансмиссионного агрегата;
быстрые переключения ступеней с минимумом усилий;
повышенная надежность и защита шестерен 1-й и 2-й передач ввиду применения конусных синхронизаторов;
факт покрытия промежуточных сегментов синхронизаторов специальным составом, позволившим улучшить качественные показатели работы агрегата.

Применение комплекса улучшений позволили новой тросовой коробке избавиться от некоторых ранее актуальных проблем и обзавестись возможностью стабильно функционировать в любых условиях и режимах.

Надежность и завидный функционал коробки был обеспечен в результате применения конструкторами прогрессивного подхода к построению узла, базирующегося на компьютерном моделировании. Корректно были определены максимумы нагрузок, проявляющихся на уязвимые компоненты агрегата, что позволило усовершенствовать их конструктив и наделить достаточной прочностью.

Конструкция тросовой коробки передач на «Лада Гранта»

Из новшеств:

Появились новые улучшенные синхронизаторы на первых двух передачах. Они облегчают переключения, делая их более четкими. Тросиковая КПП в «Гранта» отличается уменьшенным уровнем шума.
Обновили и механизм переключения, который теперь выступает в роли отдельной части, а не расположен снизу. Благодаря этому он не находится среди затвердевающего масла на стоянке и живет подольше.
Включить задний ход случайно теперь не получится – появилась блокировка. Вилки включения передач теперь отливаются из алюминия, а не из стали, как было в 2180. Поставляет их немецкий бренд Schaeffler.

Самая интересная новинка данной коробки – переход на тросовые приводы, в отличие от старой 2180. Тяги стоят меньше и фактически надежнее, однако производители массово отказываются от их использования. Тросы избавили от лишнего шума, стуков и вибраций. Привод сцепления изначально должен был быть гидравлическим, однако из-за цены от такой идеи отказались. Это плохо, потому что у гидравлического лучше характеристики.

Принцип работы

По сравнению с коробкой на тягах тросовая трансмиссия однозначно побеждает:

Тросы при переключении глушат колебания.
Рычаг втыкается мягко, без щелчков и стуков.
За счет перехода на тросы сократился уровень заливаемого масла примерно на 25-30%.
Перепада температур и замерзания холодной зимой тросовые трансмиссии не боятся.
Тросовая КПП на «Гранте» обзавелась новым сцеплением с увеличенным диаметром диска (215 против 200 мм).

Тросовая КПП «Лады Гранты»

Тросовые КПП отлично подходят для машин с мощным двигателем. Так, продольное движение сократилось до 13 см, а поперечное до 9 см. Момент сцепления увеличился за счет увеличения его площади.

Объем и тип масла, периодичность замены

Сама трансмиссия обладает объемом масла в 2,2 литра. Масло в КПП «Гранты» с тросовым приводом нужно подбирать по вязкости. Если оно будет слишком вязким, а температура за бортом превышает указанные значения, передачи может закусывать. Для жарких регионов нужно подбирать более жидкое масло, а для холодных – вязкое. Рекомендуемая частота замены – 70 тыс. км.

С завода масло в КПП «Гранты» с тросовым приводом заливают марки «Лукойл» ТМ4. Вязкость зависит от места, в котором будет эксплуатироваться машина. Классы вязкости:

80W-90;
80W-85;
75W-90;
75W-85;
75W-80.

Компания рекомендует заливать марки масел «Лукойл» ТМ-4, «Шелл Трансэксл», «Роснефть Кинетик», «Транс» КП-2, ТНК «Транс» КП и КП «Супер», «Новойл Транс» КП. Вязкость у всех масел разная, следует подбирать по условиям эксплуатации. Для всех автомобилей АвтоВАЗ рекомендуют одних и тех же производителей масла.

#механическая коробка передач

Механика на Гранте – это глубоко модернизированная коробка 2180, которая устанавливалась на ВАЗ-2108. Первые выпуски Грант оснащались именно коробками 2180. На смену 2180 пришла коробка 2181. Лада.Онлайн приводит существенные различия между этими КПП:

Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
Диаметр сцепления увеличили до

215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.

Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
Механизм выбора передач был разработан заново (группа компаний Schaeffler).
Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
В механизме предусмотрели блокировку от случайного включения заднего хода.
Объем масла в КПП уменьшился с 3,3 литров до 2,2.
С завода в КПП заливают вместо минералки – полусинтетику.

Первые механические коробки 2181 издавали ощутимый вой при движении автомобиля(вот откуда нескончаемый поток критики про вой коробки!!!), но позднее ВАЗ улучшил технологию обработки шестерен и валов. И в 2014 году МКПП на Гранте стали заметно тише. В Гранте рестайл, опять же не обошлось без доработки МКПП, так передаточное число главной пары МКПП увеличено с 3,710 до 3,940, что делает разгон более динамичным. Несмотря на доработки, многие владельцы отмечают следующие недостатки:

вторая передача может включаться с хрустом;

переключения недостаточно четкие, хотя и установлен тросовый привод;
несмотря на доработку, остался вой на второй и третьей скорости.
При разгоне автомобиля может наблюдаться вибрация, рычага КПП на 3-й передаче.

В остальном МКПП довольно надежна.

У меня Гранта как раз на механике. Из перечисленных недостатков МКПП, на моей машине нет ни одного, кроме НЕЗНАЧИТЕЛЬНОГО шума на второй передачи. Да и то на скорости до 40 км/ч. С такой скоростью езжу редко, как впрочем и на второй передаче. Этот шум настолько незначителен, что называть его воем язык не поворачивается.

В инструкции по эксплуатации Лада Гранта для АКПП предписано использование только оригинального масла NISSAN ATF Matic-S или EJ-1. Для МКПП и робота рекомендаций нет. Но в более ранних редакциях мне удалось найти информацию по маслу в МКПП.

Необязательно брать масло, указанного производителя, наиболее важен параметр вязкости. При определении вязкости исходить нужно из региона проживания. Вот таблица:

яндекс картинки

#Замена масла в кпп всех типов коробок, установленных на Гранте, заводом-производителем не предусмотрена. На официальном сайте Лада, в регламенте ТО, нет работ по замене масла в КПП. Не буду ничего говорить про замену масла АКПП и робота, потому как я сторонник механики. В своей автожизни я ездил только на механике, и масло в коробке менял дважды. Первый раз это произошло на Шевроле Ланос. Пришлось менять только потому, что масло, при минус 5 градусах, становилось настолько густым, что машина ехала на нейтрали. Второй раз на Киа Рио, да и то по причине замены ШРУСов. Несмотря на большие пробеги, я ни на одной машине не сталкивался с проблемами МКПП.

Снятие и установка коробки передач Lada Granta

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 8 мм
Головка на 10 мм
Высокая головка на 13 мм
Головка на 15 мм
Головка на 17 мм
Головка на 19 мм
Головка на 30 мм
Головка Torx E12
Головка Torx Е14
Отвертка плоская большая или монтажная лопатка
Отвертка крестовая средняя
Плоскогубцы
Гаечный ключ накидной изогнутый на 8 мм
Гаечный ключ накидной изогнутый на 13 мм
Гаечный ключ накидной прямой на 17 мм
Гаечный ключ накидной прямой на 19 мм
Регулируемый упор – 2 шт.
Молоток большой
Кернер
Воронка
Щетка металлическая
Домкрат или канавный подъемник
Подставка
Балонный ключ

Детали и расходники:

Смазка “ШРУС-4”
Шланг
Емкость техническая
Трансмиссионное масло
Направляющая шпилька М12×1,25 мм с пропиленным шлицом под отвертку
Деревянные бруски
Ветошь

Примечания:

Снимайте коробку передач для ее ремонта или замены, а также при демонтаже двигателя. Работу выполняйте с помощником на смотровой канаве или эстакаде.

1. Отсоедините клемму провода от минусового вывода аккумуляторной батареи.

2. Снимите воздушный фильтр вместе с корпусом.

3. Снимите стартер.

4. Снимите левый и средний грязезащитные щитки силового агрегата.

5. Отсоедините колодки проводов от выключателя света заднего хода.

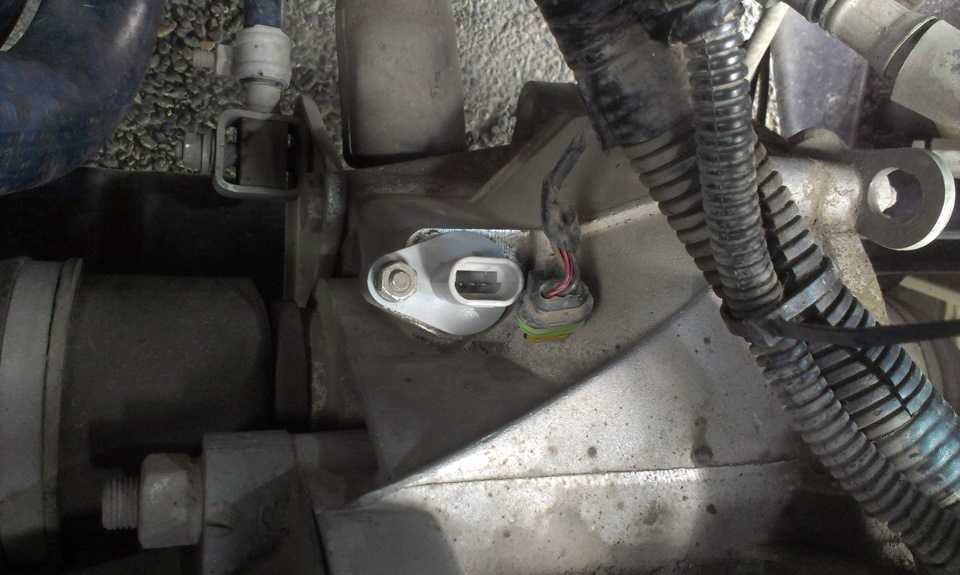

6. Отсоедините колодки проводов от датчика скорости.

7. Слейте масло из коробки передач.

8. Отсоедините трос привода выключения сцепления (1) от рычага вилки механизма выключения сцепления (3), и открутив два болта (5), снимите кронштейн (4) с коробки передач.

9. Отсоедините тягу управления коробкой передач от хвостовика шарнира штока переключателя передач.

10. Снимите левую растяжку рычага передней подвески.

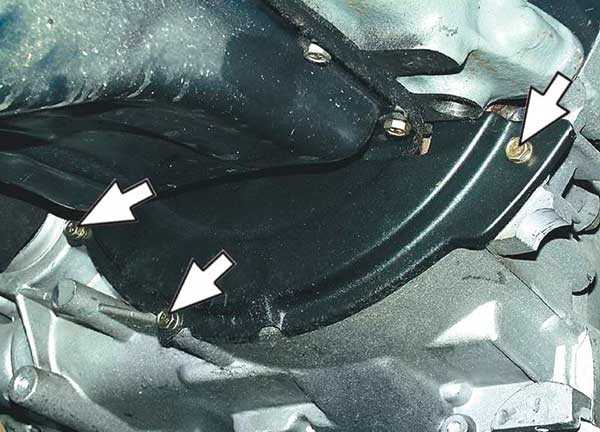

11. Воротком с насадкой на 10 мм отверните три болта крепления нижней крышки картера сцепления и снимите крышку.

12. Ключом на 19 мм отверните гайки двух болтов крепления картера сцепления к картеру коробки передач (которые крепят также кронштейн реактивной тяги), удерживая болты от проворачивания насадкой того же размера.

13. Отведите реактивную тягу с кронштейном от коробки передач.

14. Снимите приводы передних колес. Как их снять, смотрите здесь и здесь.

15. Воротком с насадкой на 19 мм и с удлинителем ослабьте два болта (1 и 3) верхнего крепления коробки передач к блоку цилиндров (2), которые одновременно крепят кронштейн крепления держателей жгута проводов, а ключем на 13 мм отверните болт крепления кронштейна катушки зажигания (4) к картеру сцепления (5).

16. Воротком с насадкой на 19 мм и с удлинителем ослабьте гайку нижнего заднего крепления (2) коробки передач (1) к блоку цилиндров.

17. Ослабьте болт нижнего переднего крепления коробки передач к блоку цилиндров, воспользовавшись воротком с насадкой на 19 мм.

18. Установите через деревянные бруски под поддон картера двигателя и картер коробки передач регулируемые упоры.

19. Воротком с насадкой Е-14 отверните два винта крепления (5) кронштейна передней левой опоры (2) силового агрегата к опоре двигателя (3), а головкой на 15 мм отверните три гайки крепления кронштейна (1) левой опоры силового агрегата к коробке передач (4).

20. Снимите кронштейн и полностью отверните болты и гайку крепления коробки передач.

21. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

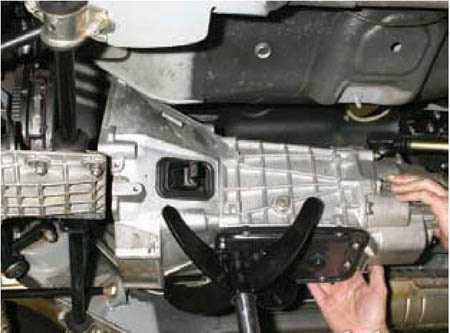

22. Снимите коробку передач.

Примечание:

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины сцепления, чтобы не повредить их.

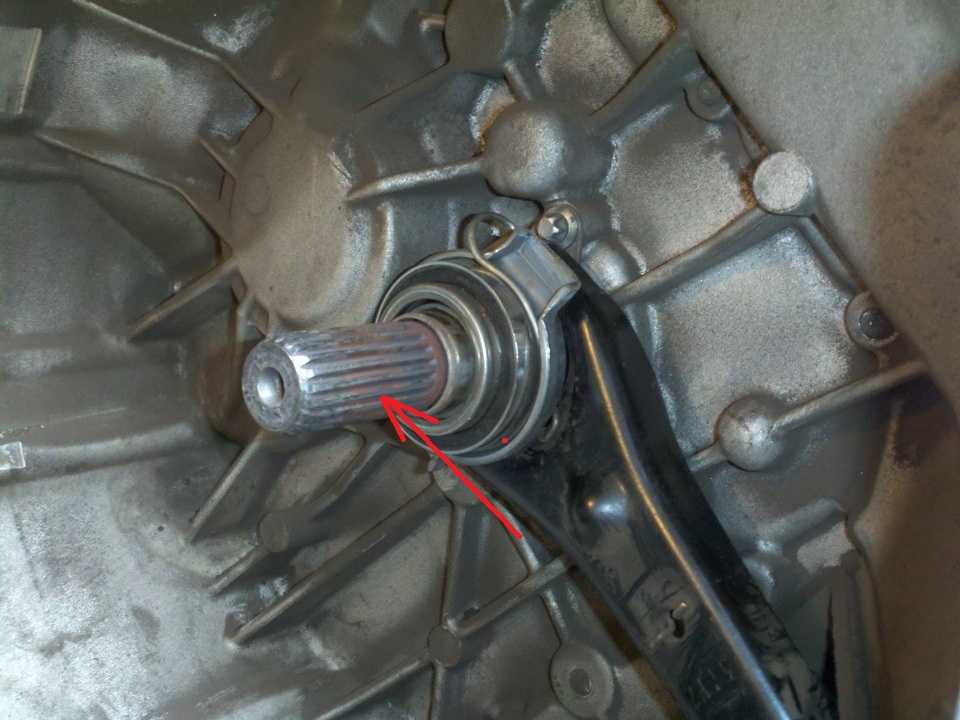

23. Перед установкой коробки передач нанесите тонкий слой смазки ШРУС‑4 на шлицевой конец первичного вала.

24. Для облегчения операции по установке коробки передач вверните направляющую шпильку М12×1,25 мм с пропиленным шлицом под отвертку в переднее нижнее резьбовое отверстие блока цилиндров.

25. Введите первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы направляющая шпилька вошла в соответствующее отверстие картера сцепления, а штатная шпилька картера сцепления – в отверстие блока цилиндров.

26. Доведите коробку передач до упора в блок цилиндров двигателя.

27. Отверткой выверните направляющую шпильку из отверстия блока цилиндров.

28. Дальнейшие операции по сборке проводите в обратной последовательности.

29. Залейте масло в коробку передач.

В статье не хватает:

Фото инструмента
Фото деталей и расходников

Что получили?

Конструкцию коробки передач удалось не только оптимизировать и сделать более надежной, но и практически полностью устранить неприятные вибрации на рычаге и кузове автомобиля. Люфты стали меньше, а переключения четче. Стоит отметить, что использование модернизированной коробки передач на Лада Гранта и Лада Калина 2 повлекло за собой увеличение стоимости этих автомобилей в среднем на 5000 рублей. Кстати, тросовая коробка не устанавливается на Лада Приора, на этом автомобиле используется МКПП-2180 с жесткими тягами.

Напомним, по отзывам первые экземпляры доработанной коробки передач были не совсем удачные. Владельцы заметили уменьшение вибраций, но столкнулись с новой проблемой, коробка стала выть. После этого АвтоВАЗ внес изменения в конструкцию, но осадок остался..

LADA > Granta

LADA > Kalina

Устройство МКПП LADA Granta

Механическую пятиступенчатую коробку скоростей объединили с планетарным механизмом и главной передачей. Они – одно целое. В радости и в горе.

Первичный вал – блок зубчатых колес — находится в постоянном зацеплении с шестернями передач переднего хода.

На полом вторичном валу размещены съемная ведущая шестереня главной передачи, ведомые зубчатые колеса и синхронизаторы скоростей переднего хода. Валы (первичный, вторичный) установлены на подшипниках: впереди – на роликовых, сзади – на шариковых.

Устройство МКПП «Лада Гранта»

Маслосборник находится под передним подшипником вторичного вала и направляет масляный поток внутрь вторичного вала и под ведомые зубчатые колеса.

Симметричный дифференциал представляет собой пару шестерен и пару сателлитов в форме конуса. Ведомое зубчатое колесо главной передачи удерживается на фланце корпуса дифференциала.

Привод перемены скоростей состоит из рычага переключения, шаровой опоры, тяги, штока.

Механизм переключения передач надежно закреплен на картере сцепления.

Так запомнилась МКПП «ВАЗ-2180» на «Грантах», выпущенных до 2013 года.

Ford Focus Sedan Серенький › Logbook › Тросик КПП?

Здравствуйте!Начну с большего.Изначально было замечено, что когда авто прогреется, начинают туго включаться передачи.Почитал и произвел чистку противовеса выбора передач.Стало лучше, но ненадолго и однажды на трассе не включилась третья передача, а после остановки и первая ушла вслед за ней.Вторая и четвертая включались хорошо.На холодной машине, тем не менее, передачи включались хорошо.Яма, осмотр тросов и вот перед нашим взором:

Сломался пластиковый кожух троса, а следом поломало и сам трос.1,3,5 передачи он толкает, а 2,4, и зад он тянет.Когда машина холодная, трос жесткий, а нагреется, становится мягче и не дожимает передачи.Цена на оригинал конская, разборок в окрестностях с наличием не оказалось.Выбор пал сюда:

Цена 150 Бел деревяшек.Снял старый, померял.Длина, на глаз, совпадает.Поставил новый.И только когда поставил обратил внимание, что в месте крепления к кулисе разные крепления:

Но на кулису оделось нормально.Снизу все гуд:

Источник

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата»

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

Наличными при получении
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Признак	Причина и устранение
Неполное включение сцепления (буксует)	Замена дисков, очистка фрикционов
Неполное выключение (ведет)	Профилактика механизма сцепления
Периодические рывки	Износ тросика сцепления, замена фрикционов
Вибрация, биение при переходе на повышенные передачи	Искривление маховика, износ зубьев захвата. Замена маховика,смежных расходных материалов
Шум, скрип, скрежет при активации	Износ пружины демпфера, замена новой, смазка привода
Свободный ход педали увеличен, превышает 2 -3 мм	Натяжение тросика, замена новым
Слышен запах горелых фрикционных накладок	Демонтаж блока сцепления, замена изношенных элементов
Повышенный расход горючего	Изношен маховик, повреждены зубья
Сниженная динамика разгона	Замена фрикционов

Периодические щелчки при нажатии педали свидетельствуют о недостаточном натяжении троса, либо его чрезмерном натяжении.

Устранить щелчки просто. Для этого нужно вытянуть наконечник натяжителя из посадочного места вилки, замерить фактическое расстояние, оно должно быть равно 27 мм. Увеличить или уменьшить напряжение по мере необходимости (ключ на «10»).

Чаще всего источником скрипа служит:

полимерная втулка педали: нанесение смазки, замена новой;
натяжитель: заливаем трансмиссионное масло в полость между металлическим тросом и оплеткой;
поводок троса сцепления: наносим графитную смазку на место соприкосновения вилки и полимерной гайки троса;
первичный вал механической коробки передач: отсутствие или недостаточное количество смазки на прижимном подшипнике вилки сцепления. Устранить скрип можно распылением аэрозольного баллончика, наполненного графитной смазкой.

Предварительно демонтируем корпус воздушного фильтра, патрубки. Также снимаем пыльник рычага вилки, распыляем смазку.

Смазка троса сцепления Лада Гранта

трансмиссионное масло;
ветошь;
дополнительное освещение;
ключ на «10».

Помещаем машину на ровную платформу (площадку), обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
Открываем капот, снимаем корпус воздушного фильтра, воздуховоды.
Ключом на «10» отвинчиваем гайку, извлекаем наконечник троса из проушины.
Заправляем тавотницу маслом, заливаем жидкость в полость между металлическим тросом и оплеткой.
Устанавливаем натяжитель на штатное место, фиксируем крепление.

Какова функция кулисы в отечественном ВАЗ-2110

Преимущественно КПП пребывает в исправном нахождении, однако не исключена поломка кулисы. Впору совершить замену узла либо же попробовать обойтись регулировкой кулисы. В свою очередь, настройка данной детали поможет ликвидировать неисправность и удостовериться: поломка связана с кулисой коробки. Иногда так происходит, что хозяин «десятки» попросту начинает осуществлять замену одной составляющей за другой. А между тем стоит выяснить проблему, прежде чем тратить денежные средства и драгоценное время.

Собственно кулиса КПП призвана выполнять главную цель: скорости не должны переключаться самопроизвольно. Порой от неграмотной либо сбившейся настройки весь механизм трансмиссии функционирует некорректно, да еще выходит из строя. Следовательно, необходимо уметь производить регулировку кулисы самому, к тому же данный процесс не вызывает сложностей.

Отрегулировать кулису понадобится в представленных случаях:

была замена карданчика;
после замены либо снятия коробки на вашем автомобиле;
ослаблены хомуты фиксации;
прокручивание кулисы на шарнире.

И хоть визуально порой представляется, что кулиса расположена на нужном месте, однако даже самое малое ее смещение способно привести к неправильной работе КПП. Иногда достаточно просто потянуть кулису на миллиметр к карданному валу, и все функции КПП в ВАЗ модели 2110 восстанавливаются.

Перед мероприятиями по настройке кулисы в вашем ВАЗ-2110 понадобится оборудовать место, произведя подготовительные действия:

автомобиль необходимо загнать на смотровую канаву;
стояночный тормоз следует до конца затянуть;
непременно стоит позаботиться о противооткатных упорах.

Чтобы процесс регулировки был более оперативным и качественным, желательно все действия выполнять с напарником.

Методики выбора новой запчасти

Параметрами вашей модели авто;
Артикулом имеющегося тросика.

Особняком стоит подбор запчастей по VIN-коду – он довольно прост и дает точный результат. По причине незнания артикула запчасти покупателю обычно остается вести поиски по VIN-коду или же техническим параметрам своего авто, как-то марки и модели, параметров двигателя и коробки передач. Посетитель Avto.pro наверняка прибегнет ко второму варианту поиска, изучая электронный каталог маркетплейса. На выбор будут предложены аналоги и оригиналы. Многие из неоригинальных запчастей выпускают те же фирмы, что занимаются поставкой оригиналов. Их же продукцию переупаковывают фирм-упаковщики и далее реализуют под именем своего бренда. Сильного разброса в качестве нет, так что водитель может отдать свое предпочтение аналогам.

Весьма неплохие тросики предлагают немецкие SKV и Autotechteile, турецкий Cavo, польский Linex, итальянский Cofle, а также южнокорейский Mobis. Последняя фирма собирает по большей части положительные отзывы покупателей, хотя качестве некоторых товаров находится скорее на среднем, нежели высоком уровне. Отчасти данный недостаток скомпенсирован ценовой доступностью запчастей. Еще более дешевые аналоги можно найти у Goodrem (Венгрия), B-Car (Испания), (Германия).

Об уникальности тросового агрегата для Гранты

Замена тяг и кулис на тросовую систему в Лада Гранта имела целью уменьшить воздействие вибрации. Сначала разработчики склонялись к построению гидравлической схемы узла переключения наподобие многих иномарок. Такое решение вызвало бы дополнительный прирост себестоимости, влияющий на цену авто, поэтому производитель избрал путь, позволяющий учесть финансовые способности широкого круга покупателей. Конечное увеличение стоимости автомобиля ввиду применения прогрессивного тросового агрегата достигает 5 тыс. руб. Это достаточно приемлемо, поскольку прирост цены незначителен, а трансмиссионный узел надежен.

Отметим, что тросиковая коробка передач обзавелась более прочными вилками, заключенными в механизм переключения. Раньше производитель применял стальные детали, имеющие бронзовое напыление. Со временем наблюдалось истирание протекционного слоя, приводящее к проникновению пыли в агрегат с последующим вредным воздействием на свойства масла.

Новые вилки-аналоги наделены повышенной прочностью и обладают сниженным весом. В качестве материала их изготовления применен алюминий. Дополнительной мерой стало применение пластиковых накладок, позволяющих защитить вилки от преждевременного износа.

Также производитель Лада Гранта безжалостно заменил устаревшие блокираторы и пружины, присутствующие в конструктиве узла переключения. Теперь здесь главный компонент – пластина, позволяющая быстро «перебирать» ступени. По поверхности данного элемента перемещается фиксатор, который передает агрегату «намерения» владельца (активация нужной передачи).

Тросиковая коробка передач позволила коробке LADA Granta стать атрибутом комфортного управления ездовыми режимами автомобиля. Дискомфорт будет гарантированно отсутствовать ввиду нивелировки вибраций.

Возможно, будущее сулит LADA Granta установку гидравлического механизма переключения, однако в настоящем такое решение как тросиковая коробка передач позволяет получить максимум комфорта с минимальными затратами. Функционал обновленной коробки позволил в достаточной мере избавиться от назойливых проблем, приносящих владельцам LADA Granta расстройство и дискомфорт. Дифференциал практически не претерпел изменений (за исключением синхронизаторов, о чем уже замечалось). Это позволило минимизировать прирост стоимости автомобиля с такой трансмиссией.

Тросиковая коробка передач весьма проста не только в эксплуатации, но и в случае необходимости выполнения ему ремонта. Этому подтверждением является отдельно снимающийся узел переключения, пониженный объем смазки и его более редкая необходимость в замене (спустя 200 тыс. км или пятилетний интервал).

Если у Вас возникла острая необходимость отремонтировать Вашу коробку передач 2181 и нет возможности поехать в специализированную автомастерскую, то Вы можете попробовать произвести ремонт самостоятельно.

Снятие коробки передач 2181

Снятие коробки передач на Гранте достаточно трудоемкий процесс, поэтому без помощника Вам не обойтись.

Перед началом работа установите Вашу Гранту на двухстоечный подъемник и затормозите стояночным тормозом. Приготовьте набор инструмента и приступайте к работе по иллюстрированной инструкции ниже.

Последовательность выполнения работ

Снимаем аккумуляторную батарею с автомобиля. Для этого снимаем кронштейн (2), который крепится двумя гайками. Также снимаем блок (3) предохранителей и отводим его в сторону.

Трос переключения передач Лада Гранта, Калина /ВАЗ-2192, 2194 тросовый привод КПП (к-т 2 шт.)

Уважаемые покупатели, во избежание ошибок при отправке троса переключения передач Лада Гранта, Калина 2 / ВАЗ-2192, 2194, в строке “Комментарий” указывайте тросовый привод КПП или тяговый привод КПП или модель вашего автомобиля, год выпуска.

Разработки АвтоВАЗа не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта, Калина 2.

В отличие от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

Коробка с тросовым приводом представляет собой конструкцию, позволяющую переключать передачи посредством специального тросика. Благодаря такому упрощению устраняются некоторые сложности и проблемы. Теперь не нужно прикладывать усилия для переключения передачи.

Устранение вибраций, которые передаются двигателем на кузов, — такова основная задача тросового привода.

Дело в том, что трос призван гасить вибрации, распространяющиеся по тяговой связи механической коробки. Кроме этого, привод способен устранить множество мелких вибраций на сидениях или на педалях сцепления. Благодаря этому эффекту вы сможете почувствовать заметный комфорт.

Тросовая система переключения передач включает в себя механизм переключения и устройство для управления приводом, а также тросы, транслятор и реактивную тягу. В гнездах опоры, которые закреплены к корпусу коробки передач, установлены оболочки концов тросов. Оболочки тросов закреплены двойными хомутами по длине. С одной стороны, концы тросов шарнирно соединяются с рычагом управления, а с противоположной стороны они располагают шарниры соединяющие с механизмом переключения.

Благодаря опорам, которые состоят из кронштейнов с установочными гнездами для троса, теперь есть возможность изменять угол направления тросов. Кронштейны, стенки которых расположены перпендикулярно поверхности сопряжения кронштейнов с пластинами оперения, закреплены на опорных пластинах в одном из ряда расчетных положений. При этом положении стенка с гнездом ориентирована на одно и то же с тросом направление.

Тросы переключения передач нельзя менять по отдельности, так как они относятся к одному узлу.

В прежних конструкциях для того чтобы включить передачу, водитель прибегал к использованию кулисы-рычага, посредством которого вибрация передаётся от двигателя на рычаг. В обновленной версии коробки использованы многоконусные синхронизаторы, вносящие вклад в повышение четкости переключения передач. Схемные решения повышают эксплуатационную надежность конструкции.

Сравнение стандартной КПП с тяговым приводом и КПП с тросовым приводом:

– На коробке передач с тяговым приводом были установлены тросы, для уменьшения вибрации;

– На 1 и 2 передачи установлены многоконусные синхронизаторы, чтобы уменьшить усилие для переключения;

– Увеличился размер сцепления до 215 мм;

– Стартер расположен вдоль мотора, а не КПП, в связи с изменением трансмиссионной конструкции;

– Уменьшен угол скоса зубьев синхронизатора со 125 градусов до 100, для облегчения переключения передач;

– Перенесен механизм выбора передачи наверх, для устранения течи масла, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции;

– Уменьшен объем заливаемого смазочного материала с 3,3 л до 2,2 л.;

– Установлена селекторная пластина, которая позволяет более четко переключать передачи;

– Заливается полусинтетическое масло, вместо минерального масла;

– Разработана специальная блокировка, чтобы случайно не включить задний ход.

Другие артикулы товара и его аналогов в каталогах: 21901170311320.

ВАЗ 2190/Гранта, ВАЗ 2192, 2194/Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить трос переключения передач 21901-20 в сборе в автомобиле семейства Лада Гранта, Калина 2 с тросиковым КПП.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как создавали трансмиссию?

В основе новой системы КПП лежит прежняя конструкция, которая знакома многим еще по ВАЗ-2108. Естественно, инженеры внесли небольшие доработки. Слабые места этой коробки также хорошо известны всем владельцам автомобилей ВАЗ. Так, среди слабых мест многие выделяют трудности при переключении передач, большие ходы рычага переключения, довольно размазанную схему переключения, вибрации при работе.

Разработчики решили не изменять существующую редукторную часть. Это валы, шестеренки и синхронизаторы. Все доработки требуют серьезных финансовых затрат, без которых просто нельзя обойтись при запуске новой КПП в серию. Чтобы обеспечить должное качество зацепления шестерен и работы синхронизации, необходимо точное оборудование и много времени. Решение было быстро найдено. Изменили привод и вместо тяг появилась «новая-старая» КПП с тросовым приводом.
