Печка ваз 2107.устройство и ремонт системы отопления салона

Предохранение от запотевания ветрового стекла, стекол передних дверей и заднего стекла

Для предохранения ветрового стекла и стекол передних дверей от запотевания достаточно направить на них холодный воздух, для чего:

закройте рычагом 3 воздухораспределительную крышку отопителя;
переведите рычаг 6 вправо, а рычаг 5 установите в среднее положение;
поверните направляющие лопатки боковых сопел так, чтобы воздушный поток был направлен на стекла передних дверей.

Если нужно немного подогреть поступающий воздух, переведите частично вправо рычаг 7 управления краном*отопителя. При необходимости включите электровентилятор отопителя.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла. Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

К чему приведет неправильное применение

Некорректное использование зимой может спровоцировать поломку лобового стекла или приборной панели. Причина — резкий перепад температур. Включенная печка при непрогретом двигателе ничем не навредит, но и пользы не сделает.

Если сразу включить устройство на максимальную мощность, есть риск заболеть, так как салон будет нагреваться неравномерно, холодный воздух будет сильно дуть.

Когда прибор перестал работать и внутрь салона начал поступать холод, следует прекратить движение и измерить количество жидкости системы охлаждения авто. Обычно, проблема заключается в утечке. Надо изучить состояние шлангов и соединений. Также следует проверить радиатор печки и двигателя.

Если не работает электродвигатель отопителя (моторчика печки) Ваз-2107

Не включается электродвигатель отопителя на первой , второй или обоих скоростях. Проверяем предохранитель №1 в монтажном блоке, плотность соединения штекеров и разъемов. Если не помогло, проверяем все по этой схеме. Чаще всего выходит из строя переключатель, бывает, что собирая печку забывают соединить штекеры.

Схема подключения мотора отопителя Ваз-2107

Путь тока в цепи электродвигателя отопителя: Вывод (клемма) «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30/1» замка зажигания – замкнутые контакты внутри замка зажигания – контакт «15» замка зажигания – голубой провод – контакт «1» разъема «ш14 монтажного блока – предохранитель №1 – контакт «4» разъема «ш3» монтажного блока – желто голубой провод – контакт «L» переключателя электродвигателя. Для первой скорости (малые обороты) – замкнутые контакты переключателя – контакт «V» переключателя электродвигателя – пурпурный (красный) провод – дополнительный резистор 1,5 Ом (установлен внутри корпуса печки) – штекерный разъем – красный провод – мотор печки- черный провод – корпус автомобиля – клемма «-« аккумулятора или корпус генератора. Для второй скорости (большие обороты) – …замкнутые контакты переключателя – контакт «H» переключателя электродвигателя – черно голубой провод – штекерный разъем – мотор печки – … Внутри корпуса мотора красный и черно голубой провода спаяны между собой.

Если мотор отопителя “свистит”- издает противный громкий звук, то о причинах это видео

Источник

Как самостоятельно заменить вентилятор отопителя на ВАЗ 2107

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

Ключ на 7;
Ключ на 10;
Плоская отвертка;
Крестообразная отвертка;
Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Регулировка управления отопителем ВАЗ 2107

Снимите щиток приборов (см. “Панель приборов”).

Рис. 8–25. Характеристики центробежного (а) и вакуумного (б) регуляторов опережения зажигания: А – угол опережения зажигания, град; n – частота вращения валика распределителя зажигания, мин-1; Р – разрежение, мм рт. ст.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рис. 8–25) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величины, а также при сборке отопителя выполните регулировку управлений отопителем.

ПРИМЕЧАНИЕ

При выполнении регулировки требуется частичная разборка отопителя

Установите и закрепите оболочки гибких тяг на кране, кожухе радиатора и направляющем кожухе вентилятора, выдержав установочные размеры (5±2) мм концов оболочек тяг за скобами.

Ослабьте болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы между кронштейном и рычагами управления было 5 мм при положениях рычагов крана и крышки воздухопритока полного закрытия, а заслонки воздуховода обогрева ветрового стекла – полного открытия.

Выполните окончательную сборку и установку отопителя.

Принцип работы печки отопления ваз 2104

Возврат неработающей техники без упаковки

Новые расчеты мрот

Отличие товарной накладной от товарно транспортной накладной

Выбрать название компании

2019 пдд мед справка водительская отменят

Документы для оплаты налога за продажу квартиры по завещанию

Важно

На центральной панели есть несколько рукояток:

верхняя предназначена для регулировки положения крана печки (влево — кран закрыт, вправо — открыт);
средняя рукоятка изменяет положение крышки воздухопритока, тем самым меняется интенсивность подачи тёплого воздуха;
нижний рычажок обеспечивает регулировку заслонки воздуховодов обогрева стёкол (положение вправо — воздушный поток идёт на боковые стекла, влево — на ветровое текло).

Поломка водяного насоса

Если печка ВАЗ-2104 дует холодным воздухом при открытом кранике, одной из причин может быть неисправность помпы – насоса, обеспечивающего циркуляцию охлаждающей жидкости по магистрали.

Выход их строя этого водяного насоса может быть обусловлен появлением течи, что проявится не только ухудшением обогрева салона, но и ростом температуры внутри двигателя из-за уменьшения общего объёма антифриза. Обнаружить такую проблему можно только при визуальном осмотре – в районе помпы будут видны следы подтекания ОЖ.

Вторая причина неработоспособности насоса – заклинивание подшипника вала, но обычно этому предшествует появление гула, так что здесь с диагностикой неисправности намного легче.

Поскольку помпа не подлежит ремонту (утверждение для многих выглядит спорным, но для большинства автовладельцев так и есть), то проблема «лечится» заменой насоса, которая производится в следующем порядке:

сливаем антифриз. Не весь – откручиваем пробку на блоке силового агрегата.

Если всё в порядке – можно надеяться, что после установки радиатора на штатное место проблема плохого обогрева салона печкой ВАЗ-21043 уйдёт в прошлое.

А теперь приведём правильную процедуру установки отреставрированного или нового радиатора (здесь появляются некоторые нюансы, так что рекомендовать обратную последовательность сборки было бы не совсем правильно):

устанавливаем новую прокладку (здесь и дальше, если речь идёт об уплотнительных материалах, подразумеваются только новые расходники);
крепим к кранику отопителя подводящий патрубок, а к самому радиатору – отводящий;
аккуратно устанавливаем радиатор вместе с краником на штатное место. Следим, чтобы не было перекосов;
фиксируем тросик крана печки, проверяем, чтобы он открывался и закрывался полностью, в случае необходимости производим соответствующую регулировку;
наносим на внутреннюю поверхность патрубков герметик в месте их присоединения к штуцерам, одеваем их и фиксируем с помощью новых хомутов;
при открытом кранике отопителя заливаем в двигатель антифриз (можно и старый, если он не сильно загрязнён);
проверяем работу системы охлаждения на работающем двигателе с целью проверки наличия/отсутствия течи.

Как правило, после нескольких поездок уровень тосола в расширительном бачке немного падает.

Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Порядок проведения замены крана отопителя

Следует знать, что замена крана отопителя должна осуществляться при холодном двигателе. Это позволит избежать всевозможных неприятностей, связанных с нагретой охлаждающей жидкостью. Понятно, что любая манипуляция, связанная со сборкой-разборкой автомобильных узлов должна проводиться в определенной последовательности. Это в равной мере относится к таким работам, как замена сайлентблоков и замена крана отопителя.

Снятие этого крана производится в таком порядке:

после того, как автомобиль будет подготовлен к ремонтным работам, необходимо получить доступ к моторному отсеку,
в моторном отсеке с помощью отвертки следует ослабить затяжку хомута крепления подводящего шланга, после чего с нижнего патрубка крана отопителя снимается шланг,
нижний рычаг блока управления вентиляционной системой устанавливается в крайнее правое положение. При этом закрываются воздушные заслонки на боковых воздуховодах,
снимаются корпус вещевого ящика и вещевая полка,
отворачивается гайка крепления правого воздуховода к кузову. Делается это с помощью торцового ключа на 10. После чего воздуховод снимается со шпильки и отсоединяется от бокового дефлектора приборной панели,
следует ослабить болт крепления тяги привода отопительного крана, используя для этого торцовый ключ на 7,
оболочка тяги освобождается из-под скобы, после чего с крана рычага отопителя салона снимается наконечник тяги,
отворачиваются два болта крепления крана к печному радиатору. Для этого понадобится накидной ключ на 10. На этом этапе еще потребуется зафиксировать нижнюю закладную гайку, чтобы она не выпала из гнезда. Для этих целей можно воспользоваться пластилином,
теперь, собственно, вы дошли до места, где находится кран отопителя. На этом этапе он снимается — его патрубок вынимается из уплотнителя, который находится в перегородке моторного отсека. Здесь также имеется резиновая прокладка — она играет роль уплотнения в месте соединения фланцев крана отопителя и печного радиатора. В момент снятия из радиатора отопителя может вылиться немного охлаждающей жидкости. Для ее сбора вам потребуется ветошь,
отворачиваются два болта крепления патрубка к крану ототпителя. Для этого используется ключ на 10,
осуществляется снятие патрубка. Место, где соединяется кран отопителя (его фланец) и патрубок, также уплотнено резиновой прокладкой.

На этом работы по разборке узла закончены. Следует приступать к установке крана отопителя. Делается это в такой последовательности:

снятые резиновые прокладки в обязательном порядке заменяются на новые,
в последовательности, обратной вышеописанной, производится установка крана отопителя,
рычаг управления краном отопителя перемещается в крайнее правое положение,
необходимо произвести заливку недостающего количества охлаждающей жидкости,
после того, как будет осуществлена заправка охлаждающей системы жидкостью, нужно проверить герметичность соединений между краном отпителя и радиатором печки, а также шлангом. При необходимости детали следует подтянуть,
далее сборка всех деталей производится в обратной последовательности.

Следует отметить, что данные работы, равно как и регулировка клапанов, могут быть выполнены вами самостоятельно или же с помощью специалистов автосервиса.

Замена крана отопителя на ВАЗ: видео инструкция

На ваз 2107 замена крана отопителя — одна из важнейших ремонтных работ. Ведь данная деталь отвечает за регулировку температуры воздуха в салоне машины. Использование крана зависит и от модели автомобиля. К примеру, Ваз 2108 еще снабжен специальной заслонкой для подачи воздуха, а на моделях Ваз 2110 и выше кран вообще отсутствует. На ваз 2107 кран отопителя, замена которого пошагово будет представлена в этой статье, выполняет функцию подачи охлаждающей жидкости двигателя в радиатор. Это помогает нагревать воздух в салоне автомобиля.

https://youtube.com/watch?v=hMBsbOiQ67s

Сборка отопителя ВАЗ 2107

Ремонт печки ВАЗ 2107 завершает сборка отопителя. Собирают его в последовательности, обратной разборке. Работа имеет ряд особенностей:

резиновые прокладки необходимо заменить на новые и смазать их силиконовым герметиком;
перед сборкой отопителя к радиатору необходимо прикрепить патрубки и кран;
нельзя перетягивать гайки, чтоб не раздавить прокладки;
перед надеванием резиновых шлангов внешнюю поверхность металлических патрубков радиатора необходимо обработать герметиком;
после того, как отопитель ВАЗ 2107 собран и подключен, надо не забыть долить в систему антифриз и проверить ее герметичность.

Важно: ремонт печки ВАЗ 2107 должен производиться в комплексе с проверкой исправности узлов системы охлаждения двигателя. Такой подход позволяет точно установить причину поломки и надежно устранить ее

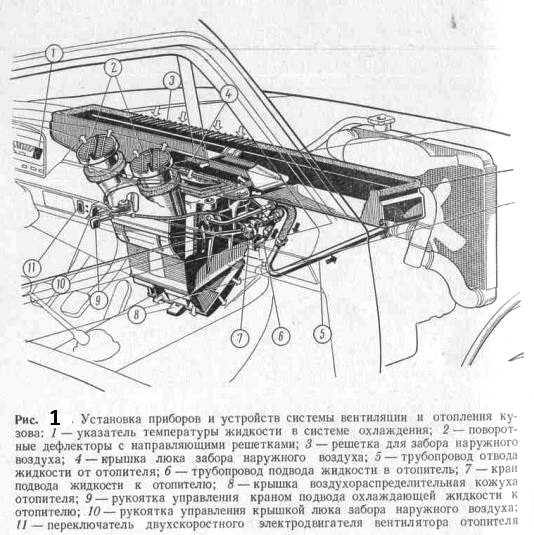

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Установка дополнительной печки в салоне ВАЗ-2110

Прежде чем устанавливать новый обогревательный элемент в салоне транспортного средства, следует определиться с последовательностью выполняемых действий. Процесс инсталляции дополнительной печки можно разделить на несколько основных шагов:

закрепление отопительного агрегата под передним сиденьем пассажира;
разгерметизация системы охлаждения силового агрегата;
подключение дюритовых шлангов устанавливаемого прибора в разрез системы охлаждения мотора (важно соблюсти одно правило: шланги новой печки не должны соприкасаться с трубой глушителя и деталями рулевого управления);
сверление в моторном щитке двух небольших отверстий, диаметром около 19 мм (это необходимо для патрубков нового отопителя);
расположение патрубков отопителя в салоне под обивкой напольного покрытия;
выведение патрубков неподалёку от каркаса сидения для пассажира;
установка крепёжных элементов, помогающих зафиксировать патрубки на дополнительном отопителе;
наполнение расширительного бачка примерно парой литров тосола или антифриза;
удаление воздушной пробки из системы охлаждения мотора;
создание кнопки на приборной панели, посредством которой автовладелец сможет удалённо управлять новым обогревательным элементом.

Для установки дополнительного отопителя ВАЗ-2110 понадобится около 4 часов

Если вместе с новой печкой будет установлена дополнительная помпа, то это поможет сделать работу отопителя более продуктивной, ведь дополнительная печка использует поток тосола, который нагнетается только стандартной помпой.

Как правило, чтобы установить купленный или самодельный дополнительный отопитель ВАЗ-2110, понадобится около четырёх часов.

Достоинства дополнительной печки

Бывалые автомобилисты отмечают тот факт, что поставленный в салон дополнительный обогреватель помогает прогреть до комфортной температуры пространство в 2 раза быстрее. Вместе с тем ноги сидящих сзади пассажиров постоянно будут находиться в тепле.

Дополнительное отопительное приспособление не сказывается на красоте салона, агрегат не портит внешний вид и не мешает ногам пассажиров.

Дополнительная печка не мешает ногам пассажиров

Недостатки нового обогревателя

Обновлённое отопление хоть и делает температуру в салоне авто выше привычной, имеет некоторые минусы. В частности, начинает медленнее греться тосол или антифриз, что происходит ввиду увеличения теплоёмкости системы охлаждения движка.

Кроме этого, в салоне появляется дополнительный шум, издаваемый новым отопителем, а пыль, находящаяся на полу, поднимается вверх вместе с потоками нагретого воздуха.

В летнее время особенное неудобство могут доставлять горячие шланги, расположенные под напольной обивкой, так как они начнут нагревать салон. Правда, исправить ситуацию может установка маленького крана в моторном отделе, которая должна быть осуществлена на этапе «врезки» в систему охлаждения движка. Стоит отметить, что подобного устройства (крана) в готовом отопителе нет.

При установке отопителя в салоне появляется дополнительный шум

При отсутствующей регулировке скорости дополнительной печки одна часть салона будет прогреваться сильнее, за счёт чего сидящий в этом месте пассажир может ощущать дискомфорт.

Создание самодельного дополнительного отопителя

Сделать самодельный дополнительный отопитель ВАЗ-2110 можно из старого радиатора печки любого другого автомобиля.

Модернизация печки

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Неисправность переключателя

После предохранителя проверяем кнопку включения. Питание с блока приходит на желто-голубой провод, как уже было сказано и если напряжение на нем есть, то проверяем выключатель отопителя.

Берем кусок провода, один конец подключаем к желто-голубому и поочередно касаемся других выводов, если мотор начинает работать прикасании обоих выводов, то выключатель исправен. Если в одном из положений двигатель не работает, то делается вывод о неисправности переключателя, но для точной оценки нужно проверить сопротивление.

Подключение кнопки печки ВАЗ 2107 показано на фото.

Если отсутствует напряжение на обоих выводах нужна замена кнопки печки ВАЗ 2107. Для этого подденьте ее отверткой и вытащите кнопку. Вытаскиваем из старой кнопки фишки и подключаем поочередно новую.

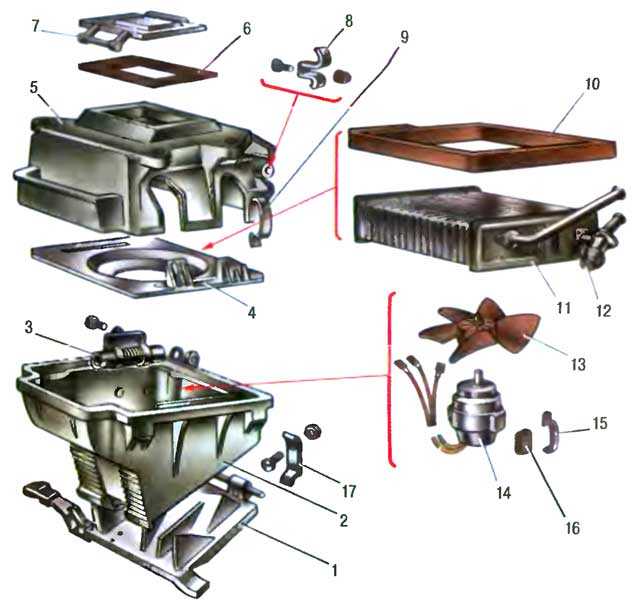

Устройство печки

Печка состоит из следующих частей:

Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

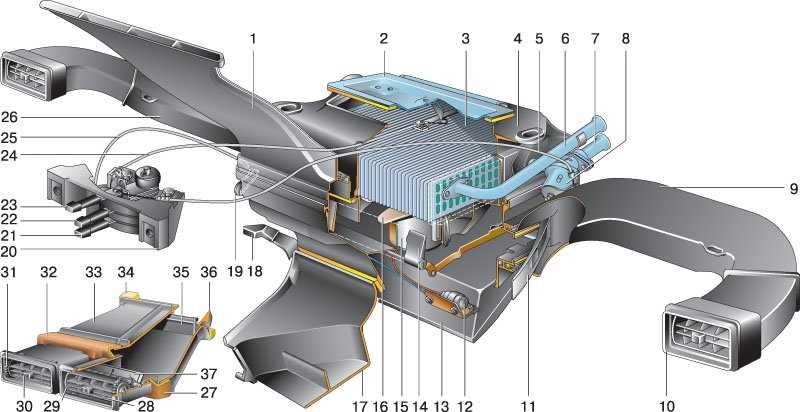

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
С нее воздушный поток направляется в печку.
Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

Подтекание краника радиатора, патрубков, корпуса радиатора;
Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
Нижним рычагом, в блоке управления, закрываем заслонки;
Снимаем бардачок;
Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

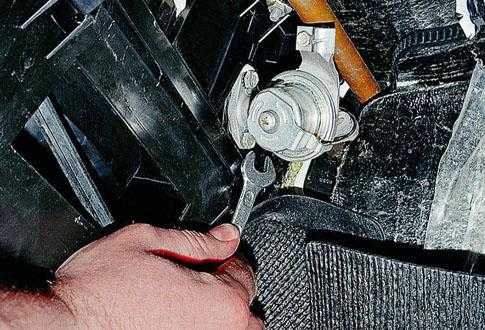

Ключом на 10 откручиваем кран от радиатора;

Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Не греет печка в машине: причины и способы устранения

1. Низкий уровень антифриза

Такая неисправность бывает, если имеется небольшая утечка в системе. Образуются воздушные пробки, которые препятствуют поступлению нагретого антифриза в радиатор печки. Его температура уменьшается, печка греет плохо. Необходимо долить антифриз, устранить воздушные пробки. Перед этим в обязательном порядке следует обнаружить причину утечки антифриза. Самый неприятный случай, когда он уходит через выхлопную трубу (пробита прокладка или неисправность ГБЦ).

Видео — если не греет печка в машине из-за воздушной пробки:

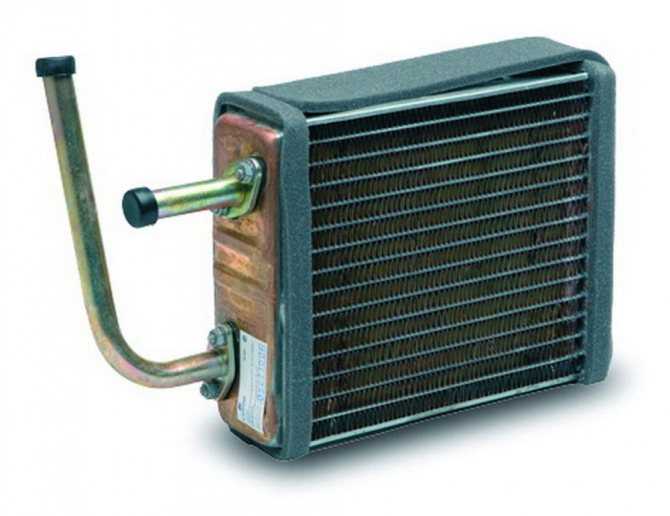

2. Засорение радиатора печки

Одна из распространенных причин для автомобилей с большим стажем, особенно, если периодически в систему охлаждения заливалась вода. Необходимо демонтировать радиатор и промывать его с помощью спецсредств (можно использовать уксус).

Видео — промывка радиатора печки на автомобиле Пежо 408:

Видео — промывка радиатора печки на автомобиле Тойота:

4. Засорение салонного фильтра

Многие автолюбители забывают, что салонный фильтр следует менять не реже одного раза в год, если автомобиль эксплуатируется в сельской местности на грунтовых дорогах, чаще. При засорении салонного фильтра скорость воздушного потока снижается. Кроме этого в салон может поступать пыль, споры плесени, скопившейся в фильтре.

5. Заклинивание заслонок распределения воздушного потока теплого воздуха

В этом случае воздушный поток, который должен поступать в определенные зоны салона, перекрывается. Иногда достаточно расклинить заслонку, чтобы возобновить рециркуляцию.

Видео — когда не греет печка в машине из-за порванного тросика заслонок:

6. Низкая температура ОЖ при работе двигателя

Такое случается, если неправильно работают датчики температуры двигателя, не закрыты специальные жалюзи радиатора системы охлаждения двигателя в зимний период. Автолюбители со стажем помнят, как в Жигулях зимой устанавливали самодельные картонки перед радиатором.

7. Некорректная работа вентилятора печки

Эта причина самая распространенная. Обычно она связана с износом втулок, щеток, коллектора электровентилятора. Необходимо провести регламентное обслуживание электродвигателя, а если это не поможет — то заменить его.

8. Излом лопастей вентилятора печки

Эта неисправность возможна, когда в область лопастей попадает посторонний предмет, они ломаются. Скорость воздушного потока уменьшается. В этом случае вентилятор печки начинает вибрировать, из его области слышен шум.

9. Неисправность регулятора оборотов вентилятора

Он может быть резистивного или электронного типа. При этом скорость оборотов меняется, эффективность обогрева салона уменьшается. Регулятор оборотов следует менять. Несвоевременная замена регулятора (резисторов) может привести к отказу вентилятора печки.

10. Отказ электронного блока управления климат-контроля, датчиков температуры

В этом случае печка работает некорректно, температура в салоне регулируется произвольным образом. Такая неисправность может диагностироваться с помощью сканера.

Видео — что делать, если печка дует теплым, а не горячим воздухом:

На самом деле, неисправностей может быть значительно больше. Учитывая этот факт, не следует сразу приступать к устранению всех возможных причин. Необходимо руководствоваться алгоритмом поиска возможных причин.

Неисправность переключателя

Зажигание при проверке должно быть включено.

Подключение кнопки печки ВАЗ 2107 показано на фото.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.
