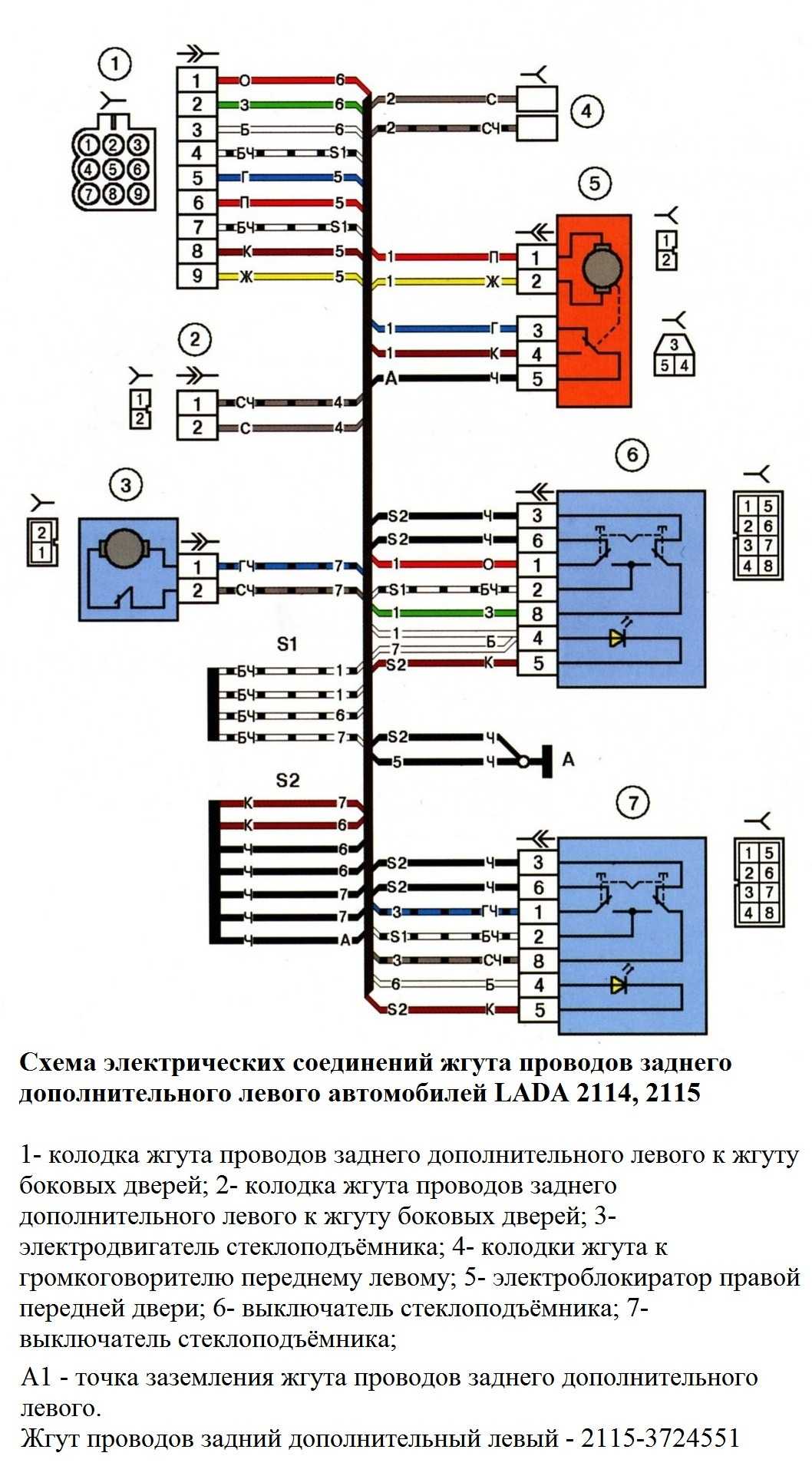

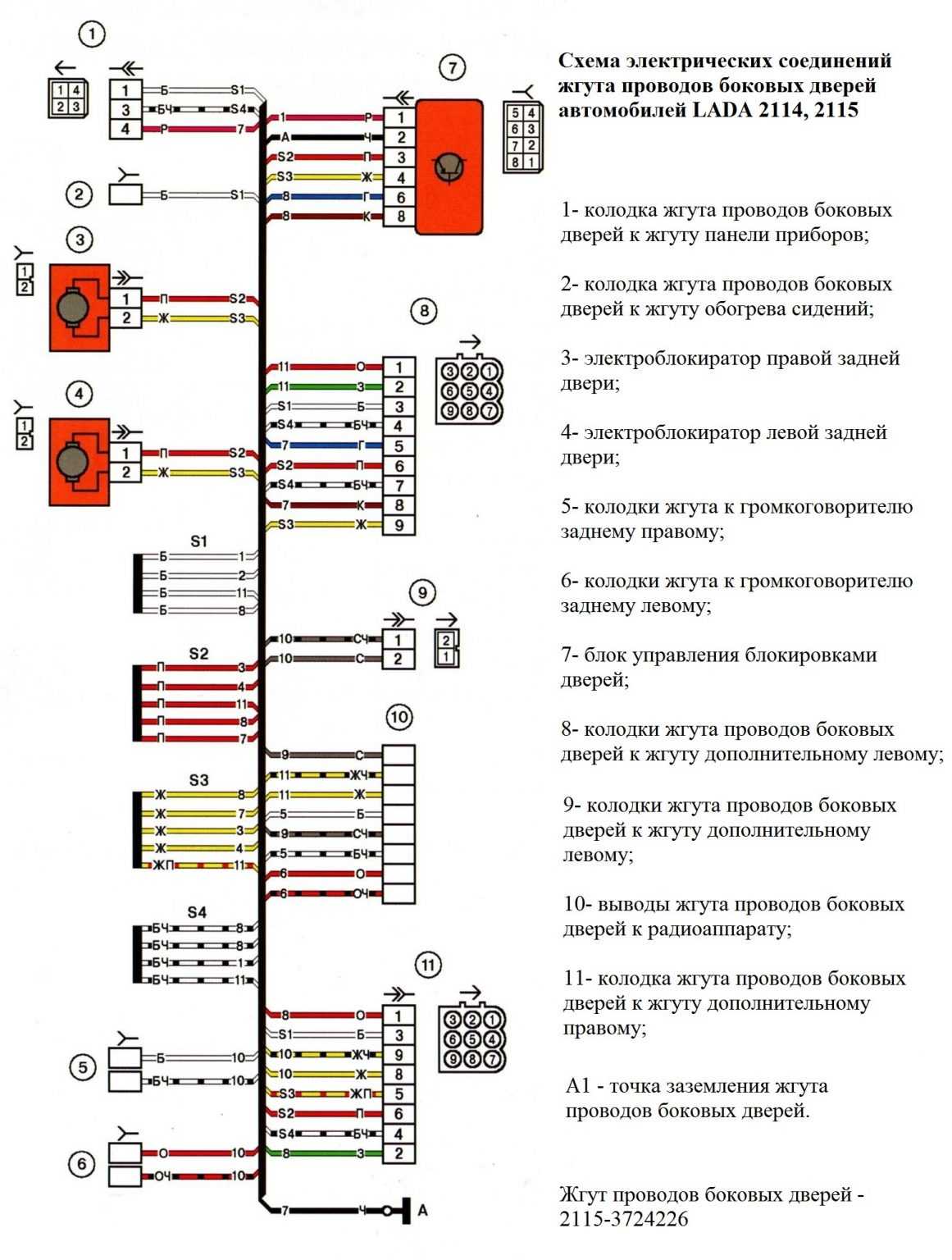

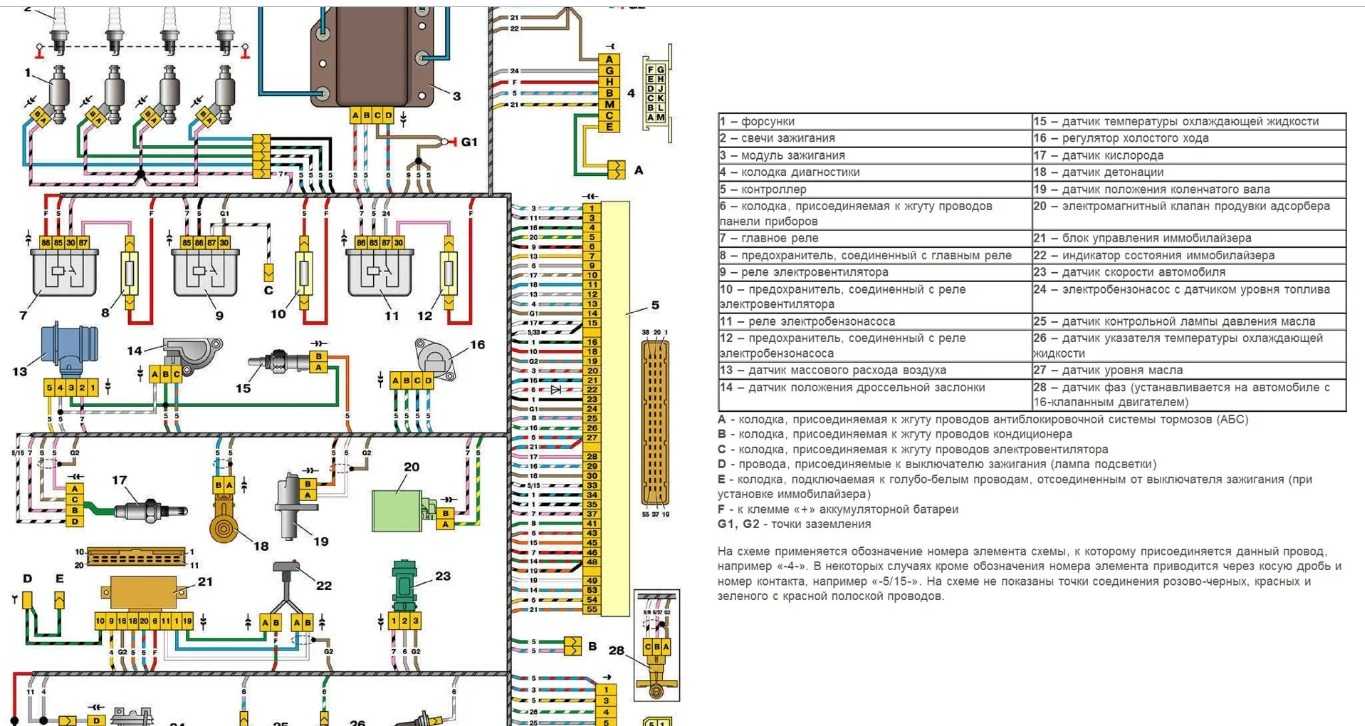

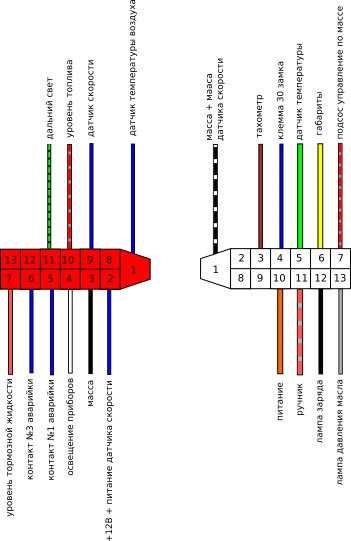

Схема проводки на ваз 2114 и ваз 2115. распиновки

Поэтапная замена печки ВАЗ-2114

Для тех, кому этот способ не подходит, можно полностью снять печку и отрегулировать ее. Делается это поэтапно.

Перед тем, как вы снимите отопитель (1), не забудьте отсоединить провод «массы», иначе аккумуляторная батарея сыграет с вами шутку. Заодно слейте жидкость охлаждающую из системы.

Теперь снимите панель приборов, а так же облицовку туннеля пола. Теперь аккуратно отсоедините воздуховод (под № 19) для обогрева салона.

Начинайте новый виток работ:

Поведите те же самые манипуляции с электрическими проводами от резистора (№ 18), электродвигателя (№2) вентилятора, подводящего (№12) и отводящего (№ 13) шлангов крана.

1. Последовательно отверните 2 гайки крепления крана непосредственно на щитке передка.
2. Снимите уплотнитель с труб крана.
3. Пришла пора открутить 4 гайки крепления печки к кузову.
4. Можете беспрепятственно снимать отопитель вашего ваза с управлением в сборе.
5. Как только закончите процесс регулировки, проведите установку в строгом порядке наоборот.

Схема габаритных огней, ламп стоп-сигнала, подсветка салона

1. Лампы габаритного света в фарах;
2. Лампа освещения моторного отсека;
3. Монтажный блок;
4. Выключатель лампы освещения моторного отсека;
5. Выключатель зажигания;
6. Переключатель наружного освещения (фрагмент);
7. Лампа сигнализатора наружного освещения в комбинации приборов;
8. Лампы габаритного света и сигналов торможения в наружных задних фонарях;
9. Фонари освещения номерного знака;
10. Регулятор освещения приборов;
11. Выключатель сигналов торможения;
12. Блок бортовой системы контроля;К4 — Реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле);

    А — к источникам питания;

    В — к лампам подсветки выключателей и приборов;

    С — к дополнительному сигналу торможения

Принцип работы тросиков печки на Ваз 2114

Работа отопительной системы автомобиля, заключается в передаче и перенаправлении тепла, которое выделяется в результате работы двигателя. Тепло выводится системой охлаждения и подается, в том числе и на радиатор печки. После чего, при повороте переключателя (включении), отопительная система запускает моторчик, который выдувает горячий воздух, пропускает его через дефлекторы панели автомобиля. Перенаправление воздуха на ту или иную область осуществляется непосредственно водителем через переключение положений обдува.

При нажатии картинка увеличивается

Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114. Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки. В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления.

Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей. Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить.

В общей сложности проблемы могут возникать с двумя видами тросиков:

• тросики крана печки,
• тросики регулировки заслонки.

Именно с этими элементами автовладельцам ВАЗ-2114 приходится сталкиваться, когда отопитель перестаёт эффективно функционировать. Предварительно рекомендуется проверить на предмет исправности и работоспособности другие элементы системы, дабы не проводить напрасно ненужные разборочно-сборочные и регулировочные работы.

Регулировка

Горячий антифриз для отопительной системы на модели ВАЗ-2114 подаётся механическим способом, для чего используются соответствующие тросики. Со временем происходит их загрязнение и вытягивание. А также учитывается момент ослабления работы крепёжного элемента. Из-за этого печка начинает функционировать некорректно. Когда трос ослаб или вытянулся, перемещение бегунка крана печки на панели не даёт возможности полностью открыть или закрыть его.

Первое, с чего можно начать в такой ситуации, — попытаться подтянуть тросик крана. Для регулировки требуется:

снять со стороны водителя кожу панели,
немного выше под рулём вы увидите пару тросиков,
вам нужен тот, что левее,
отыскать сам трос крана (он к нему фиксируется), который располагается в области педали газа под панелью,
натянуть элемент, чтобы при полностью открытой заслонке он полноценно открывался,
в некоторых случаях тросик достаточно укоротить буквально на 5 мм, сделав дополнительный оборот,
принимайте во внимание текущее состояние натяжения. Если элемент сильно ослаблен, придётся натягивать сильнее или же менять вовсе.

Важно! Не приступайте к работе на горячем двигателе сразу после заезда в гараж
И также рекомендуется предварительно снять массу с аккумулятора, поскольку вы будете работать в районе проводки

Важно! Не приступайте к работе на горячем двигателе сразу после заезда в гараж. И также рекомендуется предварительно снять массу с аккумулятора, поскольку вы будете работать в районе проводки

Примерно по аналогичной схеме осуществляется регулировка троса заслонки:

1. Боковая крышка панели снимается уже со стороны переднего пассажира около его левой ноги.
2. Там вы найдёте рычаг для управления температурой отопительной системы, к которому подведена пара тросов. Ваш тот, что справа.
3. Элемент натягивают так, чтобы заслонка оказалась в режиме максимальной температуры печки. Зафиксируйте заслонку рядом с тросом. Она должна постоянно оставаться в заданном положении.
4. Проведя эти работы, излишки троса можно отрезать. Только оставьте примерно 20 мм длины, в зависимости от текущего состояния.
5. Проверьте, действительно ли теперь тёплый воздух эффективно выходит из всех каналов, и температура меняется по мере изменения положения регуляторов.

Важно! В некоторых случаях регулировка даёт только временный эффект. При сильном износе подобные операции могут не дать результата, потому единственным выходом из ситуации будет полноценная замена

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
• набор гаечных ключей;
• ёмкость и резиновый шланг для слива ОЖ;
• ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

1. На холодном двигателе сливается ОЖ.
2. Откручивается саморез, расположенный за пластмассовой заглушкой.

3. Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

4. Отворачиваются саморезы крепления щитка приборов.

5. Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

6. Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

7. Выкручиваются саморезы с правой и левой стороны консоли.

8. Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

9. На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
10. Отсоединяется колодка подсветки пепельницы.

11. Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

12. С левой и правой стороны откручиваются саморезы крепления металлической основы.

13. Отворачиваются крепления торпедо.

14. В центре выкручиваются четыре шурупа крепления металлической конструкции.

15. Вынимается электронный блок управления, расположенный под консолью.

16. Для обеспечения доступа к печке торпедо приподнимается домкратом.
17. Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.

18. Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

19. Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.

20. Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Другие причины неправильной работы отопительной системы

Бывает так, что регулировка печки ВАЗ-2115 произведена, но она всё равно плохо греет, воздушный поток из него идёт чуть тёпленький. В таком случае нужно выполнить ещё одну нехитрую процедуру по прочистке шлагов. Для этого:

• Открутите торпеду, с пассажирской стороны найдите два шланга, отходящие от печки.
• Потрогайте их, если не горячие, то, скорее всего, они забились и их придётся прочистить, после чего всё должно заработать как следует и воздух в салон будет поступать горячий.

Представленные в статье решения очень простые, но зато эффективные. В вашем автомобиле после произведённых процедур больше не будет холодно зимой, всё будет работать как надо. Причём никаких денежных затрат и специальных инструментов вам не потребуется, а также всё действия по регулировке не займут много времени.

НЕИСПРАВНЫЙ ТЕРМОСТАТ

С неработающим термостатом охладительная жидкость гоняется по большому кругу, обходя при этом малый круг. Проблема неисправного термостата решается кардинально. Его необходимо заменить новым. Многие водители, зная о низком качестве родных термостатов, не ждут, когда он выйдет из строя, меняют на импортный аналог. Хорошо зарекомендовали себя термостаты «Vernet», «WAHLER» и «GATES».

Не рекомендуется приобретать китайские модели. В них применяется низкокачественная сталь, внешне похожая на нержавейку. Такой прибор долго не прослужит.

1. Перед началом работы необходимо слить антифриз. Для этого снимите защитный кожух. Под сливное отверстие подставьте посуду для тосола и открутите крышку. Будьте осторожны. Если вы только что приехали, жидкость может быть разогретой от 70 градусов и выше. Не обожгитесь. А лучше всего, дайте двигателю остыть.И еще одно маленькое замечание. Накройте генератор, чтобы жидкость не попала в него. Для этого можно сделать несложное приспособление из пластиковой бутылки. Когда вы убедитесь, что охладительная жидкость стекает строго в подставленную посуду, можно открутить крышку и на расширительном бачке. Дождитесь, пусть вытечет весь антифриз, закройте сливные крышки на радиаторе и расширительном бачке.
2. Теперь будем добираться до виновника холодной печки. Сначала вам предстоит снять воздушный фильтр. Для этого необходимо открутить винты и ослабить хомут, которые его удерживают.
3. Ослабьте два хомута, соединяющие шланги с термостатом и выкрутите винты, удерживающие термостат. Теперь можно его снять.
4. Обязательно нужно канцелярским, или другим ножом почистить зеркало, протереть его ветошью.

Установка нового термостата производится в обратном порядке.

1. Новый термостат устанавливается на свое место и крепится винтами.
2. Подсоединяются шланги и крепятся своими хомутами. Но прежде чем одеть и закрепить шланги, их необходимо проверить на исправность. В случае изношенности, рекомендуется их поменять.
3. Перед тем, как заливать антифриз, проверьте сливную крышку на радиаторе, и расширительном бачке, убедитесь в том, что они закрыты.
4. Снимите патрубок на подогреве дроссельного узла.
5. Теперь можно залить охлаждающую жидкость в расширительный бачок, немного больше уровня.
6. Нажимая на патрубок, выгоняете из него лишний воздух, но не забудьте под шланг подставить посуду. В него будет вытекать антифриз. Патрубок закрепите на свое место хомутами, а вытекшую жидкость залейте обратно в бачок, закройте крышку.
7. Установите воздушный фильтр, и закрепите защитный кожух.

Новый термостат Здесь следует назвать еще несколько причин того, почему не работает вентилятор:

• Завоздушивание радиатора может послужить причиной перегрева двигателя и того, что не включается кулер. Чтобы избавиться от воздушных пробок, можно просто снять патрубок с дроссельного узла, как вы делали, когда меняли термостат.
• Засорение радиатора тоже приводит к подобным последствиям. Следовательно, радиаторную решетку необходимо продуть при помощи компрессора или насоса.
• На работу вентилятора печки может повлиять низкий уровень антифриза. Это проверить легко. Если уровень охладительной жидкости в расширительном бачке значительно ниже отметки, его надо долить.

Замена краника отопителя ВАЗ-2114

Заезжаем на яму или эстакаду. Ставим авто на ручник и первую передачу. Сливаем охлаждающую жидкость в подготовленную емкость. Для этого сначала при закрытой крышке расширительного бачка откручиваем сливную пробку на блоке цилиндров двигателя (если крышка бачка герметична и плотно закручена, то антифриз почти не будет течь). Затем вместо сливной заглушки вкручиваем шланг (хорошо подойдет от смесителя) и открываем крышку бачка – охлаждающая жидкость аккуратно, с минимальными потерями и не загрязняясь о двигатель, стечет в емкость.

Ослабляем хомуты патрубков, идущих к крану от двигателя. Зачищаем со стороны двигателя металлической щеткой резьбы 2-х болтов крепления крана к переборке моторного отсека. Затем добросовестно обрабатываем эти резьбы WD-40 или тормозной жидкостью. Это обязательное условие, несоблюдение которого может повлечь серьезные затруднения при откручивании гаек. Оставляем «откисать» грязь и ржавчину на резьбах, а гайки пока не скручиваем.

Снимаем патрубки. Переходим в салон. Демонтируем боковую облицовочную накладку торпеды посередине в ногах с пассажирской стороны. Ослабляем хомуты патрубков у крана. Готовим тряпку, чтобы собрать небольшое количество тосола, которое может вытечь на ковролин при снятии патрубков. Отсоединяем патрубки. Возвращаемся под машину. Используя ключ на 10 (торцовый или накидной), откручиваем гайки болтов крепления крана.

В салоне вытягиваем краник на себя. Затем снимаем с него фиксатор тросика управления, а затем отсоединяем сам трос. Установку нового крана производим в обратной последовательности.

Зачем устанавливать термостат от Гранты на ВАЗ-2114?

Термостат Лада Гранта

Любые коррективы, которые вносятся в конструкцию и схему отопления салона переднеприводных ВАЗовских автомобилей призваны либо улучшить вентиляцию, либо улучшить отопление и поднять температуру в салоне в зимнее время. Практически с появления первой 2108, никаких изменений в систему охлаждения и её архитектуру не вносилось, а это значит, что прогрев салона оставался малоэффективным.

С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему.

Система охлаждения ВАЗ-2114

Если внимательно посмотреть на схему циркуляции охлаждающей жидкости в автомобиле семейства Самара, то становится понятно, почему радиатор отопителя прогревается в последнюю очередь. На схеме видно, что холодный (малый) круг системы отопления не включает в себя радиатор отопителя, точнее радиатор печки подключён параллельно, что уж никак не способствует быстрому прогреву отопителя.

При этом ещё учесть способность термостатов неправильно реагировать на температуру, неплотности в воздуховодах, поэтому пока мотор не прогреется и не включится большой полный контур системы охлаждения о тепле в салоне можно не мечтать.

Система охлаждения лада Гранта

Нюансы при модернизации отопителя ВАЗ-2114

Подчеркнём — необходимость устанавливать термостат от Гранты на ВАЗ-2114 и другие автомобиля семейства Самара продиктована плохой работой штатной печки при том же наборе элементов системы охлаждения, исключая термостат.

Теоретически, производительность печки ВАЗ-2114, как и других Самар, зависит не только от температуры антифриза, но и от количества оборотов помпы, от степени её удалённости от двигателя по контуру, все это снижает эффективность её работы. В случае удачного тюнинга печки, нам удастся не прогревать антифриз в расширительном бачке, не греть его в основном радиаторе, а сразу получать максимум тепла в салоне.

Что необходимо для установки грантовского термостата?

Если мы убедились в том, что печка работает из рук вон плохо по причине неудачной конструкции, нам придётся купить некоторые дополнительные элементы системы охлаждения:

1. Грантовский термостат с каталожным номером 21900-1306010-00. Он стоит порядка 700-800 рублей.
2. Новую прокладку под корпус термостата.
3. Две шпильки (или болта, но лучше все же шпильки) М8х85мм.

   Термостат лада Гранта в комплекте: прокладка под корпус термостата, 2 шпильки М8х85 мм и тройник для обратки

4. Грантовский патрубок радиатора нижний.

   Нижний патрубок радиатора

5. Тройник для обратки.
6. Герметик, хомуты с болтовой затяжкой, охлаждающую жидкость.

На все — про все должно уйти не более 2,5 тысячи рублей, но зато система отопления будет работать безукоризненно. Если все понятно и закуплено, приступаем к замене термостата.

ФИЛЬТР САЛОНА

Одна из причин, почему отопитель в салоне ВАЗ 2114 перестает нормально нагревать воздух, является засорение системы отопления различным мусором и грязью. Для предотвращения попадания грязи и пыли служит фильтр салона, он находится между моторным отсеком и верхней частью корпуса печки. Чтобы его заменить, необходимо открыть капот и найти защитный кожух фильтра, он находится чуть ниже лобового стекла приблизительно по центру панели стеклоочистителей. Меняется элемент легко – просто своими руками вынимается старый и устанавливается новый. Специально для моделей ВАЗ (2108-2115) разработан адаптер салонного фильтра, такая конструкция позволяет установить фильтрующий элемент современного типа. Замена элемента через каждые 10 тыс. км пробега позволит содержать детали отопительной системы в чистоте.

Любое дополнительное приспособление, которое устанавливается в автомобиль, призвано усилить мощность стационарного агрегата, неспособного в одиночку функционировать так, как этого желает автомобилист. Это же правило действует и для второго отопителя, который зачастую устанавливают в салон отечественных транспортных средств. Вторая печка, которая будет располагаться внутри салона ВАЗ-2114, сможет оптимизировать процесс прогревания автомобиля, особенно в тех случаях, когда на улице невероятный мороз. В нижеприведённом материале рассмотрим виды всевозможных дополнительных отопителей, которые могут быть установлены в ВАЗ-2114. Узнаем о достоинствах и недостатках подобного типа утепления, которое вполне реально осуществить своими руками.

Схема заслонок печки ваз 2114

Много видел, как регулируют краник печки. Вот и сам наконец-то сделал. Процедура очень простая, а эффект действительно поразительный. Вчера проехал около 120 км, несколько раз открывал окна. Единственный минус, что панель у меня очень нагревалась. Думаю, в мороз теперь окна быстрее оттаивать будут.

С водительской стороны снимаем кожух панели. Чуть выше под рулём, не сразу заметный, тросик одет на краник печки. Его и надо укоротить. Я укоротил буквально на 0,5 см, навернув ещё один оборот.

Натянув тросик №20 (регулировка заслонок), я добился поступления горячего воздуха во все боковые воздуховоды. Через некоторое время, отрегулировав и длину тросика №21 (регулировка краника печки), получил горячий воздух уже при температуре двигателя до 60 гр.

Всем привет, купив автомобиль заметил зимой то что из центральных воздуховодов идет горячий воздух, а из боковых и на лоб холодный. Решил это победить.

1. Самый простой способ: снимаем левую боковую крышку торпеды, в районе педали газа видим трос тяги заслонки и хомут крепления троса, раскрепляем хомут, натягиваем трос вниз, закрепляем хомут, ставим рычажки управления заслонками отопителя левую – до конца вправо, правую до конца влево, рычажок управления краном отопителя до конца вправо и ощущаем, что из боковых отверстий и на лобовое стекло пошел теплый воздух.

2. То, что мы проделали помогает, но не на 100%. Регулировать температуру теперь удается лучше, но в небольшом диапазоне. Все равно при передвижении движка влево с какого то момента начинает дуть холодный воздух с боковых отверстий. Происходит это от того, что этот движок управляет не только краном отопителя но одновременно и заслонкой, которая открывает доступ забортному холодному воздуху и он поступает в салон мимо отопителя. Чтобы избавиться от этого надо отключить трос управления заслонкой от движка. Для этого: снимаем правую боковую крышку торпеды в районе левой ноги пассажира, находим движок управления температурой и видим, что к нему подходят два троса. Отключаем от движка трос, который находится правее по ходу движения, натягиваем его, что бы заслонка находилась в положении наибольшего нагрева отопителя, загибаем в районе крепления троса, чтобы заслонка оставалась всегда в одном положении, откусываем, оставляя примерно 1,5 см, чтобы лишняя длина не мешала движению движка. И, ВСЕ ! Теперь во все отверстия дует теплый воздух, а температура плавно регулируется от максимальных до минимальных значений.

Так же прикладываю видео по альтернативному решению 1 способа!

Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные. Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.

Замена резистора печки ВАЗ 2114

Для проведения работ необходима только отвертка и мультиметр (последний — для проверки работоспособности детали). Перед началом работы необходимо отсоединить минусовую клемму от аккумулятора, чтобы избежать короткого замыкания. Для демонтажа детали необходимо выполнить такие действия:

• снять разъемы с контактов резистора;
• открутить крепление резистора ВАЗ 2114;
• извлечь дополнительный резистор.

Прежде чем заменить резистор новым, необходимо проверить состояние контактов и при необходимости зачистить их, сняв окислы. После этого необходимо проверить цепи резистора на обрыв, используя мультиметр. Сопротивление добавочных элементов должно быть приблизительно 0,8 и 0,2 Ома. Резистор не предназначен для ремонта, поэтому в случае обрыва цепи одного или двух добавочных сопротивлений, его нужно заменить новым. Установка производится так:

• вставить резистор печки на место;
• затянуть крепление;
• надеть разъемы на выходы контактов.

Когда резистор печки установлен, остается только подключить клемму к аккумулятору и проверить работу вентилятора отопителя.

Как работает дополнительный резистор.

При включении печки на первую скорость, ток идет через 2 спирали. Когда мы включаем вторую скорость — ток идет через спираль с сопротивлением 0,23ом. При включении третьей скорости ток идет мимо резистора.

Ремонт дополнительного резистора.

Обычно резистор не требует ремонта. В большинстве случаев он выходит из строя вследствие обгорания контактов. В этом случае нужно всего лишь зачистить контакты. Также бывает, что оплавляется колодка. Колодки можно легко купить в любом магазине.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом.  При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

• засорен радиатор печки или в нем образовалась воздушная пробка;
• заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
• кран открывается не полностью — это одна из основных причин плохо греющей печки;
• образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

СХЕМА ПЕЧКИ ВАЗ 2114

На схеме наглядно просматривается  устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1)  на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Устройство печки на Лада Самара ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115:

1 – рычаг заслонки управления отопителем;

2 – левый кожух отопителя;

3 – тяга заслонки обогрева ног;

4 – прокладка радиатора;

5 – радиатор;

6 – прокладка отопителя;

7 – электродвигатель;

8 – кожухи вентилятора;

9 – рабочее колесо вентилятора;

10 – заслонка обогрева ветрового стекла;

11 – воздухопровод обогрева ветрового стекла;

12 – воздухопровод бокового сопла;

13 – боковое сопло;

14 – тяга заслонки обогрева ветрового стекла;

15 – центральное сопло;

16 – заслонка обогрева ног;

17 – правый кожух отопителя;

18 – рукоятка управления отопителем;

19 – тяга управления краном;

20 – тяга заслонки управления отопителем;

21 – рукоятка управления заслонкой обогрева ветрового стекла;

22 – рукоятка управления заслонкой обогрева ног;

23 – кронштейн рычагов управления;

24 – скоба крепления кожухов отопителя;

25 – воздухопровод внутренней вентиляции;

26 – окно подачи воздуха в ноги водителя;

27 – заслонка управления отопителем;

28 – рычаг заслонки обогрева ног

Источники

• vazdriver.ru/ustroystvo_i_shema_otopitelya/ustroystvo_i_shema_otopitelya_pechki_vaz2109_vaz2108_i_vaz21099.html
• nadomkrat.ru/ustroistvo-avtomobiley/ohlazhdeniye-i-otopleniye/remont-i-obsluzhivanie-pechki-vaz-2114
• drive2.ru/l/488442098794627103/
