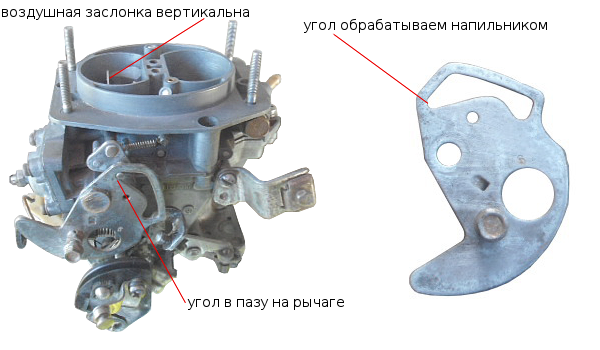

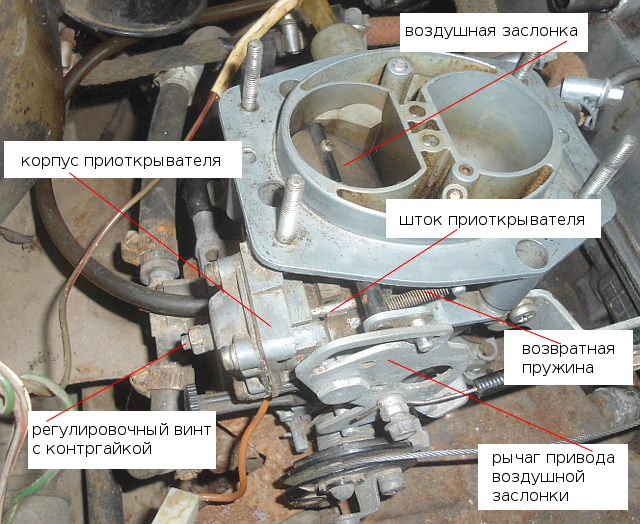

Регулировка привода воздушной заслонки карбюратора солекс

Подсос воздуха

Проблемы с работой двигателя нередко происходит в связи с подсосом воздуха в топливной системе.

Где может быть подсос воздуха на ваз 2109

Места потенциального забора воздуха:

Ввиду деформации металла, из которого изготовлены детали, подсасывание происходит между корпусом карбюратора и верхней его крышкой.
Пространства между нижними площадками карбюраторных узлов и впускным коллектором.
Ненадёжное соединение шланга со штуцерами вакуумного усилителя тормозов.
Неисправность вакуумного усилителя.

Работа последнего проверяется просто: шланг вакуума отсоединяется от впускного коллектора, затыкается штуцер и заводится двигатель.

Если двигатель перестаёт «троить» после помещения заглушки обратно на штуцер, то проблема заключалась в усилителе.

Нашел место подсоса воздуха хитрым способом

Даже небольшой подсос воздуха может принести массу проблем. Расскажу хитрый способ с помощью которого мне удалось найти место подсоса воздуха.

Здравствуйте уважаемые читатели!

Из-за подсоса воздуха (когда он поступает в двигатель в обход ДМРВ) может возникнуть ряд проблем связанных с работой двигателя. Например проблемы с пуском, нестабильная работа двигателя, потеря динамики и это далеко не весь список.

Ни один сканер не сможет помочь вам найти место подсоса воздуха, поэтому в ход идут народные методы.

В автосервисах для поиска неисправности зачастую используют дымогенератор, однако не каждый автовладелец может его приобрести, да и необходимость его покупки весьма сомнительна.

В интернете существует масса различных способов поиска подсоса воздуха. Одни из них имеют место быть, другие граничат с фантастикой.

Об одном из таких хитрых способов, который на мой взгляд очень эффективен и помог мне найти неисправность, хочу рассказать вам сегодня.

Как найти подсос воздуха

Нам потребуется эфир для пуска двигателя автомобилей. Если такого нет, то можно использовать керосин, либо жидкость для чистки карбюраторов, а в крайнем случае можно использовать бензин (при соблюдении техники безопасности).

Начинать искать место подсоса следует от датчика ДМРВ постепенно двигаясь к впускному коллектору.

Поиск следует производить на запущенном автомобиле.

Запускаем двигатель автомобиля и начинаем постепенно обрабатывает аэрозолью все места соединения патрубков.

Внимательно вслушивается в работу двигателя.

Как только вы наткнетесь на место подсоса воздуха двигатель кратковременно увеличит обороты, либо начнет «троить».

С помощью такого хитрого способа вы с лёгкостью сможете найти и устранить неисправность.

Спасибо за внимание, удачного Вам дня!

Источник

Как сделать автоподсос на карбюратор своими руками

Для того чтобы самостоятельно реализовать систему автоподсоса на своем автомобиле, нужно приобрести любую САУВЗ, совместимую с вашим карбюратором, изучить устройство и принцип работы, а затем просто установить систему на автомобиль.

Монтаж САУВЗ

С подключением механизма справится практически любой автолюбитель, разбирающийся в конструкции своего автомобиля. После приобретения устройства следует тщательно прочитать всю приложенную документацию, там будет сказано о том, как подключать провода к блоку управления моторедуктором. Одно можно сказать точно, что придется подключаться к питанию, к датчику холла и сенсору температуры охлаждающей жидкости. Монтаж непосредственно привода тоже описан на схеме устройства. В большинстве случаев в комплекте поставки можно найти все крепления для моторедуктора, шток которого следует зафиксировать вместо стандартного тросика на заслонке подсоса.

Настройка и регулировка работы системы

Для правильной работы девайса его нужно настроить. Сначала проверить диапазон работы моторедуктора. Если заслонка полностью открывается и полностью закрывается, можно приступать к программной части системы. Для подключения к блоку управления САУВЗ, потребуется компьютер. Это может быть как переносное устройство, так и стационарный ПК, на который требуется установить специальные драйверы и программу для синхронизации с «мозгом» конструкции автоматического управления подсосом. В специальном ПО выставить оптимальные значения прогревочного режима автомобиля, в зависимости от температуры двигателя. После настройки системы остается только проверить ее и пользоваться.

Чистка распылителя и каналы насоса

Ускорительный насос ВАЗ состоит из нескольких частей, которые стоит проверить на повреждения или засоры. Если проблема в распылителе топлива (жиклере), то в основном можно ограничиться чисткой, но в крайних случаях понадобится его замена. Для проверки извлекаем распылитель с помощью шлицевой отвертки. Далее просто потрясите его. Если ударов внутри устройства не слышно, значит, произошел засор.

Носики детали можно прочистить сжатым воздухом, аэрозолем, медной тонкой проволочкой. Самый крайний случай — замочить распылитель в ацетоне на час, перед этим сняв резиновые колечки. После проведения чистки проверяем работоспособность системы. Если по-прежнему все плохо, покупаете новые распылители.

Проверить это просто:

Снимаем распылители, наполняем поплавковые камеры топливом и поворачиваем дроссельную заслонку до срабатывания ускорительного насоса.
Там, где раньше был распылитель, теперь должна быть струйка топлива.
Как и в первом случае, она должна быть беспрерывной, сильной и прямой.

Если наблюдается слабая подача бензина, чистим каналы, а делается это так:

В отверстие, где подсоединяется распылитель, заливаем немного ацетона. Затем деревянной палочкой или медной проволокой прочищаем канал.
Еще один вариант — продуть воздухом.

Все топливные каналы, которые ведут к ускорительному насосу, нужно хорошо почистить. Также проблема может скрываться в диафрагме. Если она повреждена, то ее нужно заменить.

Как найти подсос воздуха

Начинать искать место подсоса следует от датчика ДМРВ постепенно двигаясь к впускному коллектору.

Поиск следует производить на запущенном автомобиле.

Внимательно вслушивается в работу двигателя.

С помощью такого хитрого способа вы с лёгкостью сможете найти и устранить неисправность.

Спасибо за внимание, удачного Вам дня!

Источник

Настройка карбюратора «девятки»

Кроме регулировки числа оборотов коленвала (когда силовой агрегат функционирует без нагрузки, то есть в режиме ХХ), на ВАЗ 2109 можно самостоятельно регулировать уровень горючего в поплавковых камерах. К настроечным процедурам прибегают по мере необходимости в следующих случаях:

когда двигатель начинает «плавать» на холостых оборотах;
мотор запускается неохотно, требуется много попыток;
при резком нажатии газа динамика разгона не соответствует ожиданиям;
во время разгона ВТО наблюдаются провалы в работе мотора.

Каждый из приведённых симптомов говорит о том, что проблема, скорее всего, кроется в нештатной работе карбюратора. Примерно в половине случаев – из-за нарушения уровня топлива.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

две камеры с дроссельными заслонками;
дозировочная система камер;
переходные системы для обоих камер;
система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

Система пускового устройства типа полуавтомат.
Ускорительный насос карбюратора.
Экономайзер режимов по мощности.

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Инжекторные двигатели ВАЗ

В инжекторных моторах ВАЗ-2110, 2112, 2114, 2115, как 8-клапанных, так и с ГРМ на 16 клапанов, выявить причину снижения мощности труднее из-за более сложной конструкции основных систем.

Система питания

Любой инжектор состоит из механической исполнительной части и электронной управляющей и в них обоих могут возникнуть проблемы, которые приведут к падению мощности.

Сначала рассмотрим механическую часть. Здесь влияние на тягу может оказать:

Сильное засорение фильтра сетки на бензонасосе;
Падение производительности топливного насоса из-за износа;
Загрязненность фильтра тонкой очистки;
Неисправность регулятора давления топливной рампы;
Засоренность форсунок;
Загрязнение топливного фильтра;
Подсос воздуха в коллекторе.

В общем, практический каждый элемент исполнительной части инжектора может стать виновником снижения динамики.

Примерно такая же ситуация обстоит и в электронной составляющей.

Управление работой мотора с инжектором осуществляется электронным блоком, который постоянно контролирует параметры посредством датчиков, установленных на разных системах.

Количество этих следящих элементов немалое и поломка любого их них приводит к тому, что ЭБУ неправильно оценивает показатели, на основе которых он управляет исполнительной частью.

Так, лямбда зонд, ДПКВ, ДМРВ, ДПДЗ, датчики фаз, детонации и температуры ОЖ в случае поломки приводят к снижению мощности, поэтому в поисках причины придется проверить их все.

Система зажигания и отвода выхлопных газов

Что касается системы зажигания инжекторных моторов ВАЗ-2110, 2112 и других, то здесь причинами могут стать:

Свечи;
Провода высокого напряжения;
Модуль зажигания.

Также возможной причиной может стать смещение шкива привода генератора (с зубчатым венцом).

ВАЖНО ЗНАТЬ: Что такое адсорбер в автомобиле. Из-за этого нарушаются показания ДПКВ, в результате нарушается работа системы зажигания, что и приводит к падению тяги

Из-за этого нарушаются показания ДПКВ, в результате нарушается работа системы зажигания, что и приводит к падению тяги.

В инжекторных моторах система отвода выхлопных газов чаще создает указанную проблему, чем на карбюраторном авто, и все из-за использования катализатора.

Соты элемента имеют небольшое сечение, поэтому достаточно быстро закупориваются, что и приводит к тому, что выхлопные газы «задавливают» мотор.

Также если не тянет двигатель проверьте лямбда зонд.

Независимая экспертиза состояния клапана

Детальная проверка функционирования иглы возможна только после демонтажа исследуемого элемента. Предварительно необходимо удалить воздушный фильтр и сам корпус фильтрующего элемента. Переключатель выкручивается обычным рожковым ключом на 13, аккуратно вынимается из посадочного места, извлекается аналоговый элемент, дозирующий количество топлива.

Спектр действий при полноценной диагностике таков:

заранее подготовленные проводники подключаются к выводам АКБ;
«плюс» присоединяется к выводу, а «минус» – к корпусу детали;
наблюдается реакция устройства после подачи напряжения.

заслонки Запорная игла беспрецедентно втягивается в корпус устройства при наличии разности потенциалов и мгновенно возвращается в исходное положение – устройство подлежит дальнейшей эксплуатации.

Включив зажигание и замкнув электромагнитный клапан ВАЗ 2109 на карбюратор (корпус к корпусу), при заведомо исправной системе управления ЭПХХ, легко оценить пригодность запорного элемента. В результате контакта с «массой» игла должна с характерным щелчком уходить внутрь корпуса. Опытные владельцы тестируют вновь приобретенный переключатель именно таким образом.

перед тем, как заворачивать устройство обратно, следует промыть/продуть топливный жиклер;
при сильном загрязнении прецизионных отверстий, необходимо их прочистить леской или иглой из мягкого дерева;
неплотно закрученный клапан может стать причиной невозможности пуска двигателя при вращающемся коленвале;
при затяжке элемента не следует прикладывать больших усилий, приводящих к деформации исполнительных органов детали.

Главные причины

Причин у этого явления очень много и в большинстве случаев они связаны с нарушением работы систем и механизмов силовой установки.

Некоторые из них – пустяковые и устранить очень просто, другие требуют проведения достаточно серьезного ремонта.

Главная проблема с тем, что двигатель не тянет, связана не с устранением неисправности, а ее поиском.

В некоторых случаях выявить, что послужило снижению тягового усилия, очень сложно и приходится перебирать чуть ли не весь мотор.

Поэтому постараемся указать основные причины, почему машина очень «вяло» разгоняется.

Поскольку двигатели на разных авто обладают своим конструктивными особенностями, то рассматривать будем на конкретных моделях.

Что нужно для обеспечения автозапуска

Для обеспечения автозапуска потребуется не только САУВЗ, но и специальная сигнализация с вышеупомянутой функцией. Двигатель автомобиля должен быть исправен и запускаться с первых оборотов стартера. Дело в том, что правильно подключенная и настроенная сигнализация подает сигнал запуска двигателя не более 3-х секунд. Если за это время силовой агрегат не заведется, брелок оповестит вас об этом.

Поскольку карбюратор — довольно тонкий механизм, требуется каждые 20 тысяч километров производить его регулировку. Желательно делать это у профессионалов, которые проведут калибровку с помощью газоанализатора. Вместе с этим требуется проверить настройки системы зажигания с помощью стробоскопа, а при необходимости выставить требуемый УОЗ. Если подача топлива и зажигание будут разрегулированы, то ни о каком автозапуске и речи быть не может. Хорошо еще, если автомобиль просто удастся запустить.

Подготовка инструментов и приспособлений

Если вы вознамерились капитально прочистить карбюратор своей «восьмёрки», то без компрессора обойтись не удастся. Чтобы выдуть из каналов скопившуюся грязь, необходимо подавать воздух под давлением не менее 6 Бар. Остальные инструменты — из разряда обычных, имеющихся в каждом гараже:

2 отвёртки — крестообразная и тонкая с нешироким плоским шлицем;
набор рожковых ключей малых размеров — 8, 10, 13 мм;
круглогубцы;
резиновая груша (спринцовка);
2—3 деревянных зубочистки;
ветошь.

Компрессор для продувки карбюратора

Жидкости для очистки каналов карбюратора

Для промывки каналов отлично подходит специальное средство, продающееся в аэрозольных баллонах (например, от бренда ABRO). Не стоит применять для очистки ацетон и неорганический растворитель, разъедающий пластиковые детали. Заранее купите новые бумажные прокладки для карбюраторов ДААЗ 2108 (подойдут и на «девятку»). Покупать и менять жиклёры нельзя, поскольку штатные рассчитаны на весь срок службы машины, а в ремкомплектах часто продаются подделки с большими отверстиями для топлива.

Специфические неисправности двигателей

Старые модели автомобилей, имеющие карбюратор, еще достаточно активно эксплуатируются отечественными автолюбителями. Поломка различных узлов подобных систем питания проявляется в заметном падении мощности двигателя, и имеет следующие характерные неисправности:

Поломки бензонасоса, вызывающие падение давления в системе.
Попадание в карбюратор грязи, из-за чего забиваются жиклеры и возникают проблемы с работой игольчатого клапана.
Неправильная регулировка состава горючей смеси.
Нарушения в работе заслонок карбюратора и клапана экономайзера.
Неправильная работа поплавка.

Некоторые модели новых моторов имеют одну или несколько турбин, нагнетающих воздух в камеру сгорания, тем самым увеличивая количество лошадиных сил, которые силовой агрегат способен выдать. Поломки или нарушения в их работе вызывает резкое падение приемистости силового агрегата.

Падение мощности двигателя должно служить причиной проведения диагностики автомобиля для выявления неисправности и ее полного устранения. Хорошо, если причиной утраты динамики окажутся такие легко устранимые причины, как некачественное топливо, засоренные фильтры или старые свечи зажигания. Но неполадки в работе газораспределительного механизма, износ поршневой группы и другие более серьезные проблемы требуют немедленного ремонта, так как могут привести к существенной поломке и значительно более высоким денежным затратам.

Итак друзья поехал я на прошедших выходных в деревню, порядка 40 км в одну сторону. И вот не доезжая километров 7 еду я на 4 передаче и чувствую что машина заместо ускорения начинает останавливаться. Ну я сбрасываю на 3 передачу, тоже самое, на 2 передачу и так до полной остановки. заглох.

Завожусь, машина более менее завелась, втикаю 1 передачу питаюсь рушить а она тупо глохнет, выжимаю сцепу работает, снова пытаюсь также глохнет. Вытягиваю подсос машина заработала, включаю 1 передачу и еду.

Короче я так и на подсосе доехал в деревню, в итоге на подсосе едет, только в движении убираешь подсос машина начинает тормозить, вытягиваешь снова едет.

Стал ковыряться, почистил все жиклере, проверил уровень топлива, проверил мембраны ускорительного и ту что на заслонку подсоса(не помню названия), мембрану переходного режима не смотрел еще.

Завел, завелась, прогрелась, прокатался по деревне все норм. Позже еще съездил по делам в деревне километров 5.

По дороге домой машина вела себя как обычно нормально, заезжаю в город и вот снова чувствую как машина начинает затупливать, сразу подсос вытянул и так уже по городу доехал домой, когда ворота открывал машина работала на минимально таком уровне на котором двиг хоть как то работал и я заметил что обороты колеблются.

Короче забил я на нее в тот день, поставил в гараж и все. На следующий день иду в гараж, завожу, прогреваю на подсосе, открываю подсос и она снова работает норм, во дворе вперед назад проехал тянет.

Дорогие друзья помогите что может быть и куда смотреть я уже не знаю, если бы эта поломка была постоянно тогда еще можно что то смотреть, а так сегодня работает, через 40 км откажет ((

Как пользоваться?

Подсос исчез с появлением инжекторных систем питания двигателей. Суть его использования состояла в следующем — когда мотор холодный, рукоятку вытаскивали полностью на себя. После этого, заводили двигатель. Как правило, обороты поднимались до 2- тысяч, но могли и больше. Теперь, нужно было постепенно убирать рукоятку до появления минимально устойчивых оборотов. Как только они более менее стабилизировались, рукоятку убирали еще дальше и так до тех пор, пока не уберут полностью.

Движение на автомобиле с вытащенным подсосом очень и очень не рекомендовалось. Проблема в том, что так можно было залить свечи и тогда мотор и вовсе, откажется запускаться. Впрочем, если до конца его отключения остается немного, то с небольшой нагрузкой ехать все-таки, можно было.

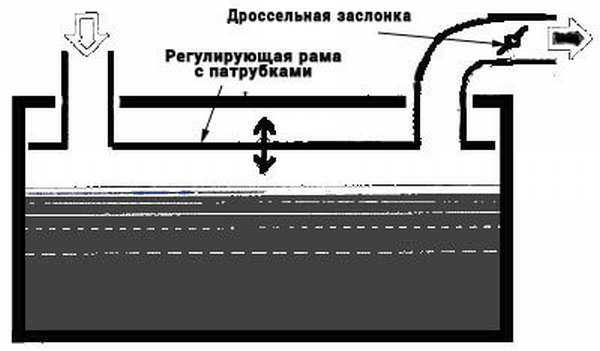

Принцип работы и устройство простейшего карбюратора

В первом устройстве, изобретенном Л. Христофорисом в 1876 году, топливо нагревалось, испарялось, образовавшиеся пары и потоки воздуха смешивались. Спустя год решение усовершенствовали, использовав принцип топливного распыления, который стал основой для следующих проектов.

До широкого распространения привычных нам устройств были барботажные модели и мембранно-игольчатые. Первые — в виде бензинового бака, в котором близко от поверхности располагалась доска и пара патрубков для подачи из атмосферы и забора смеси топлива и воздуха в мотор. Воздух перемещался под доской, непосредственно над топливом, обогащался парами и становился горючей смесью. Это была простая, но рабочая система. Дроссельная заслонка находилась отдельно. На функционирование мотора с барботажным узлом влияли природные условия — испаряемость зависела от температуры. Такую систему было сложно регулировать, она была взрывоопасна.

Мембранно-игольчатое устройство размещается отдельно от бензобака. В нем было нескольких камер, жестко связанных с помощью штока. Седло клапана, через который подавалось топливо, запиралось иглой на штоке. Камеры были соединены топливным каналом и смесительной зоной. Параметры устройства определяли пружины, на которые надавливали мембраны. Такой карбюратор работал независимо от условий на улице и местоположения, был популярен в начале 19 века, когда его устанавливали на автомобилях и мототехнике, в самолетах с поршневыми моторами внутреннего сгорания.

Ваз 2109 заводится и глохнет

>Наступила зима, а вместе с ней пришли и морозы. В одно такое утро завожу я свой Ваз 2109 с утра, он отлично схватывает, заводится и работает. Я думаю, что все хорошо и собираюсь выйти и очищать машину от снега, но она неожиданно глохнет. Пытаюсь завести, кручу двигатель стартером — . Проверяю искру, искра есть. Выкручиваю , а она сухая. Понятно, нет бензина в , наверное игла залипла, или поплавки подморозило думаю. Снимаю шланг подачи и обратной подачи с карбюратора, затыкаю пальцем штуцер обратного шланга и дую ртом в подачу — воздух проходит, значит игла не закрыта и бензин должен проходить в карбюратор. Остается только топливный насос.

Топливный насос Ваз 2109

Одеваю маленькую пластиковую бутылку на шланг подачи бензина от топливного насоса и кручу стартером. Пусто, насос не накачивает топливо из бензобака в карбюратор. Странно, думаю я, и пробую качнуть ручной подкачкой топливного насоса — качает. Причем хорошо качает. Опять прокручиваю двигатель стартером, топливный насос начал работать. Далее подобная неприятность, что Ваз 2109 заводится и глохнет повторяется у меня периодически пару раз в неделю. Естественно я этому не очень рад и пытаюсь разобраться в чем же дело. Причем машина как чувствует когда я куда то спешу, или кого-то везу и заводится и глохнет в самые неподходящие моменты. Это происходит только когда Ваз 2109 не прогрет, после дня на морозе. Причина того, что Ваз 2109 заводится и глохнет в том, что топливный насос не хочет качать бензин именно на непрогретой машине. У меня ответ на данную проблему возник рассуждая: «Раз ручная подкачка работает, значит сам топливный насос исправен. Однако почему он не качает сам?». Как всегда все просто: потому что недостаточен ход толкателя топливного насоса.Плюс от мороза он покрылся инеем и плохо двигается вперед-назад.

Принцип работы толкателя топливного насоса Ваз 2109

Этот толкатель приводится в движение от эксцентрика на распределительном валу и возвращается назад пружиной. Толкатель топливного насоса продается в любом автомагазине, если Вы визуально видите, что толкатель изношен, необходимо заменить его.

Откручиваем топливный насос Ваз 2109

Снимаем прокладку топливного насоса Ваз 2109

Достаем толкатель топливного насоса Ваз 2109

Вынимаем шток толкателя Ваз 2109

Не покупайте толкатель где попало, например на авторынках и у сомнительных продавцов. Если Вы приобретете некачественный толкатель, то очень скоро столкнетесь с той же проблемой снова. Толкатель топливного насоса Ваз 2109 сделан из качественной стали и практически не изнашивается при эксплуатации. Знаю случаи, когда люди приобретали толкатель топливного насоса Ваз 2109 на рынке, а потом оказывалось, что это просто гвоздь подходящей длины и диаметра. А если толкатель не изношен, то его ход регулируется подбором уплотнительных прокладок, которые также можно приобрести в магазине. Нормальный ход толкателя от поверхности прокладки 0.8-1.3 мм.
