Как заменить кран отопителя ваз 21214 видео

Как снять и установить кран печки

Чтобы заменить деталь, нужно изначально подготовить соответствующие расходные материалы, а также инструменты:

рожковые и торцовые ключи;
плоскогубцы;
плоскую отвёртку;
пятилитровый бак, в который нужно будет слить жидкость из радиатора;
новый кран.

После подготовки необходимых инструментов можно приступать к замене крана, при этом последовательность действий должна быть такая:

Устанавливаем любую ёмкость, объёмом около пяти литров под радиатор и откручиваем на нём пробку. Ждём приблизительно 10 минут, пока вся охлаждающая жидкость не сольётся.
Далее открываем капот авто и послабляем на патрубке крана хомут трубки.
Берём плоскогубцы, аккуратно разгибаем и вытаскиваем короткий шплинт.

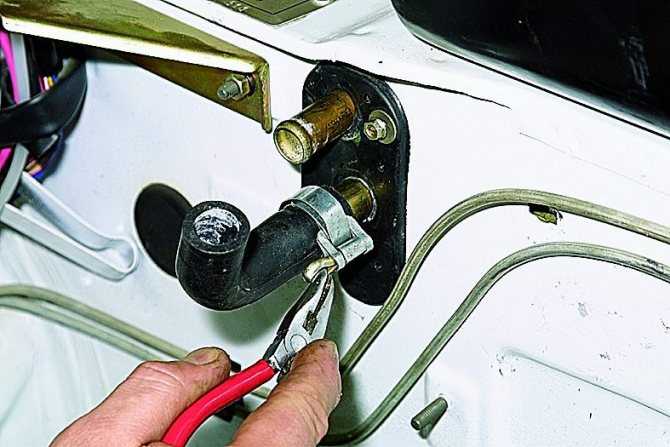

Снимаем хомут крана отопления с помощью плоскогубцев

Откручиваем саморезы крепления уплотнителя ключом на 7»

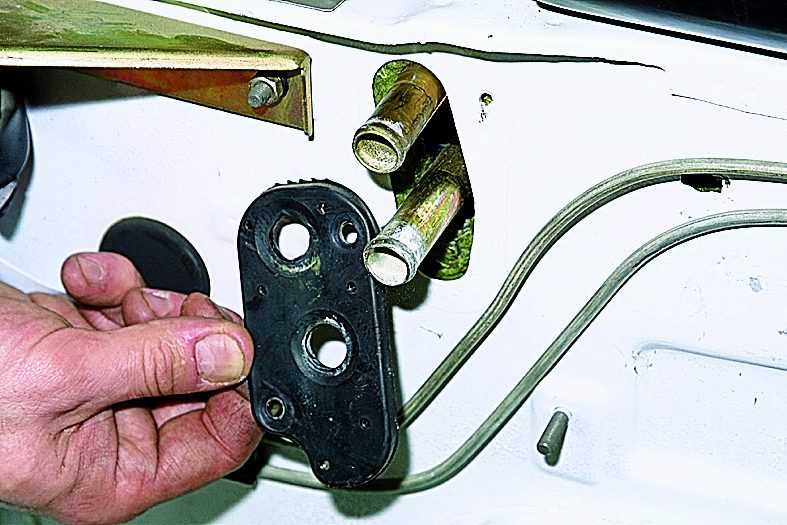

Снимаем уплотнительную пластину с крана

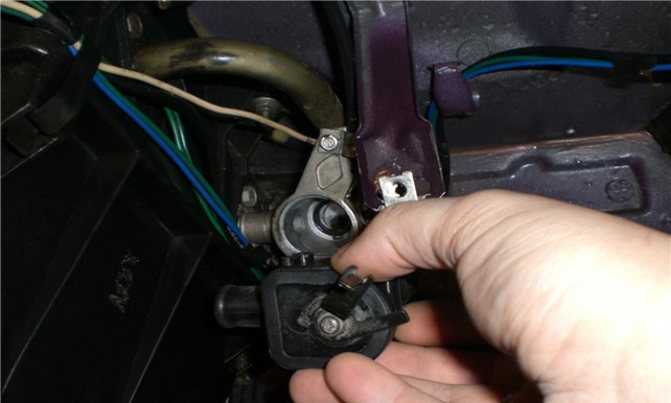

Для того чтобы добраться до крана печки, откручиваем гайки и снимаем ящик для перчаток

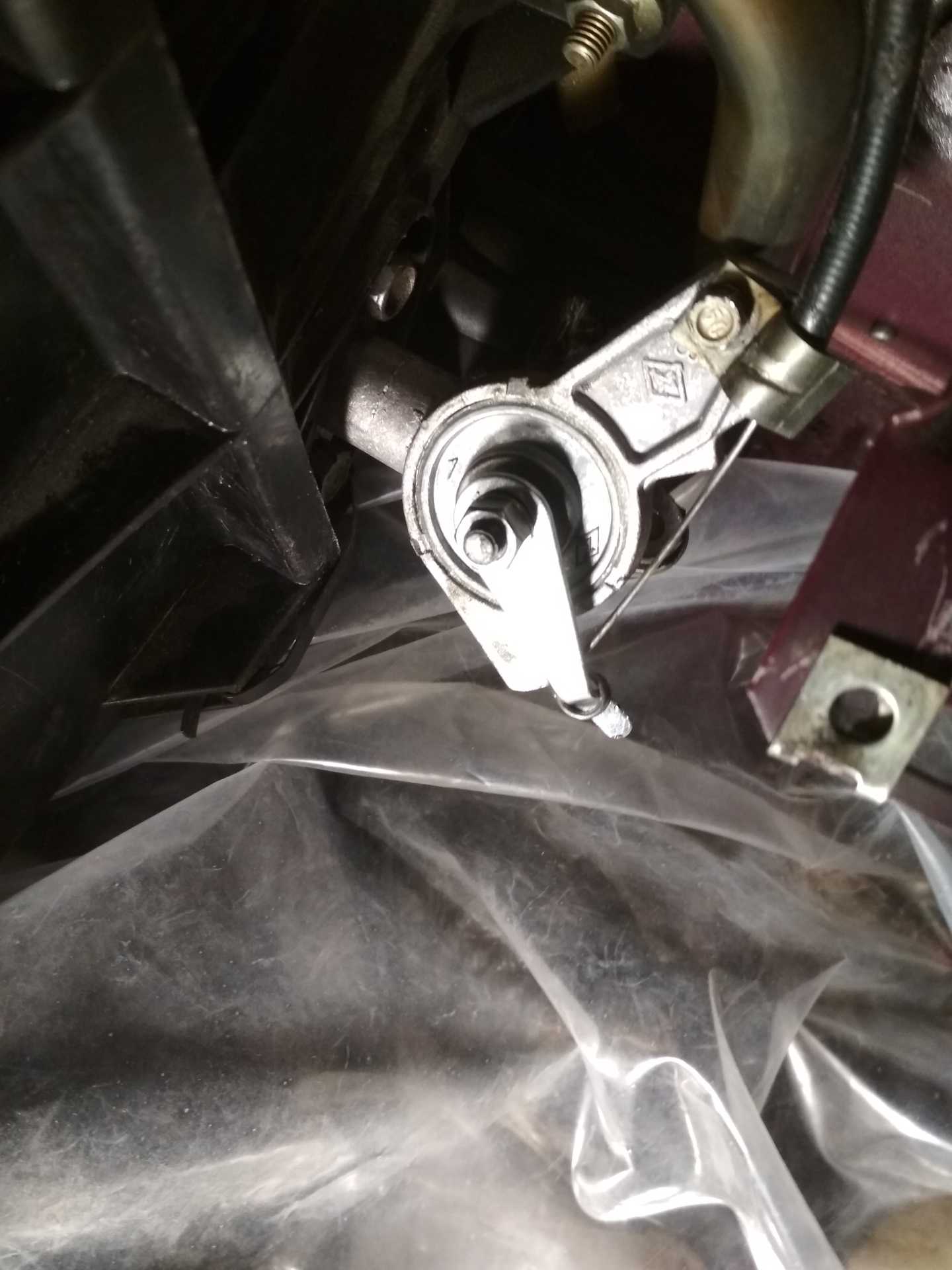

С помощью рожкового ключа ослабляем крепления гайки, чтобы снять тяговый трос

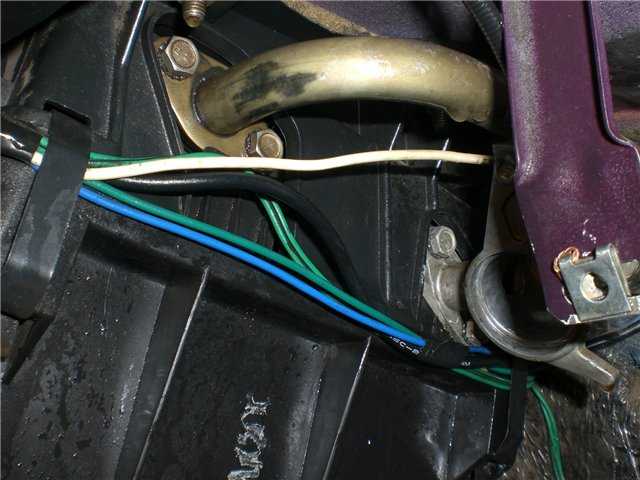

Откручиваем крепёжные болты крана отопления

На деталь устанавливается патрубок, а также крепления тяги, при этом надо применить новые прокладки, которые предварительно покрываются герметиком.

Уплотнительные пластины покрываются герметиком для снижения риска утечки ОЖ

Кран ставится на место таким образом:

Закручиваем ключом на «10» две гайки на патрубке с тягой.
Ставим деталь на место и затягиваем болты крепления, расположенные на кране.
Ставим тягу и прикручиваем зажимной болт с помощью ключа на «7».
Закручиваем ключом на «8» саморезы, которые держат уплотнительную прокладку.
Вставляем патрубки в штуцеры и затягиваем хомуты.

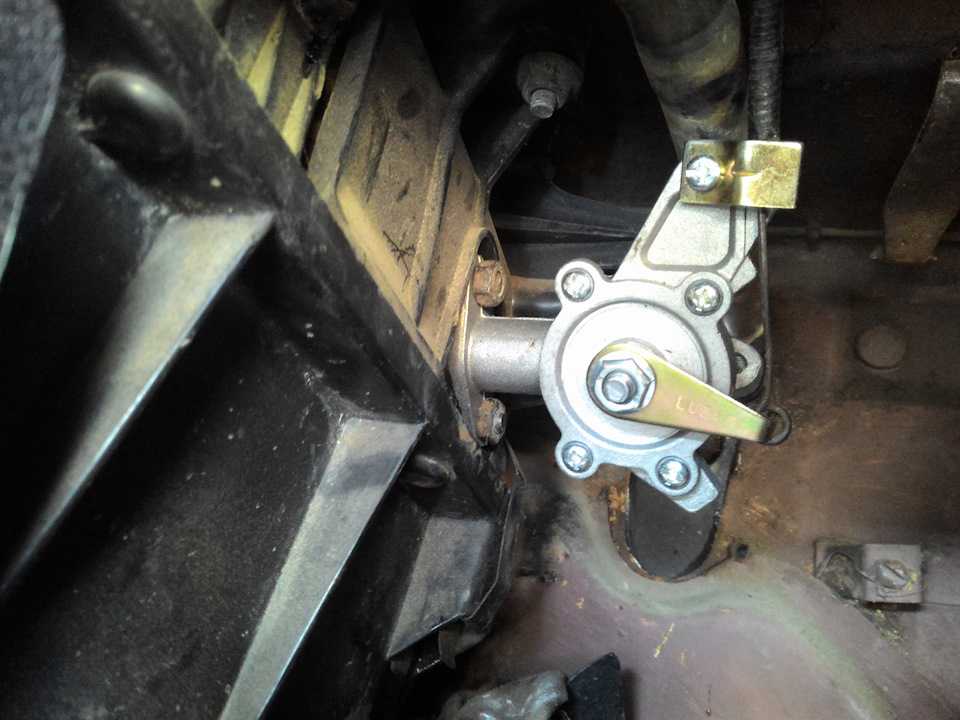

Новый кран отопления устанавливается в обратном порядке

Заполняя жидкостью систему, заливайте её не торопясь, чтобы не возникали воздушные пробки. Заливается антифриз до тех пор, пока он не станет вытекать из патрубка. Причём отопительный кран должен быть в открытом состоянии.

Антифриз в систему отопления необходимо заливать аккуратно, избегая появления воздушных пробок

Видео: как установить кран печки на «Шевроле Ниву»

Заменить сломавшийся кран новым на «Шевроле Ниве» просто. Для этого необходимо обзавестись обычным набором инструментов, который найдётся в каждом автомобиле, и купить новый краник. После чего даже неопытный водитель сможет установить его на авто.

Как осуществляется переделка печки на Ниве 21213 своими руками?

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

оптимальный диапазон рабочей температуры модели 2121 от -5 до +10°С;
неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
при увеличении мощности обдува не происходит увеличение температуры;
при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Установка улитки от ВАЗ-2108 в классику

Итак, сегодня мы расскажем вам как установить улитку от печки ВАЗ-2108 в классику на примере печки ВАЗ-2107, в принципе без всяких корректировок данная инструкция подойдет для ВАЗ-2104 и ВАЗ-2105 и с небольшими корректировками для любой другой классической печки. Основные нюансы в воздуховводах, они разные. Ведь я думаю что любой владелец классики мечтает о печке, которая будет равномерно дуть из всех сопел и вразы быстрее нагревать салон и размораживать стекла. Классическая печка имеет массу недоработок в этом плане как по мощности так и исполнению, про задних пассажиров вообще молчу, о них никто не позаботился, но и для передних водителя и пассажира не все так гладко, боковые передние стекла (особенно водительское) почти не обдуваются а кое где наоборот очень даже жарко, я бы сказал излишне Итак, мы решим эту проблему кардинально – установим улитку (моторчик печки с корпусом) от ваз-2108 (восьмерки) в классику. Для этого нам понадобится собственно сама улитка от восьмерки или девятки в сборе, с корпусом, материал для изготовления нижней части корпуса классической печки, подойдет оргстекло или поликарбонат, различные шурупчики, герметик, скотч, болгарка, нож или ножовка, прямые руки, чертежи и терпение. Демонтируем нижнюю часть штатной печки с машины и отпиливаем болгаркой от нее всю нижнюю часть – она будет собрана заново под улитку от восьмерки:

Затем начинаем вырезать и приставлять по месту новые стенки для нашей печки из поликарбоната или другого выбранного вами материала, ориентируясь на приведенные ниже на схеме размеры, но перед оканчательной сборкой и герметизацией рекомендуем проверить по месту, малоли что.

Вобщем вырезаем первую стенку и прикручиваем как на фото:

Из средней части печки вырезаем диффузор, он нам больше не нужен.

Посмотрите внимательно на два выступа по бокам которые я не обрезал. Это упоры для радиатора – и их обрезать ни в коем случае нельзя. Далее ставим среднюю часть на нижнюю и примеряем улитку улитка должна быть как можно выше но не вылезать за пределы упоров радиатора, помечаем где у нас должно быть дно. дальше вырезаем и примеряем днище печки. Стоит учитывать что зад печки – самое узкое место у нас, стараемся сделать ее как можно меньше.

Теперь изготавливаем внутреннюю перегородку которая собственно и разделит нашу печку для улитки – из одной части она засасывает воздух, а в другую дует:

Отверствие куда вставляется сопло улитки нужно разместить ровно по центру чтобы обдув был равномерным.

Примеряем конструкцию на ее место в автомобиле:

Если все нормально – устанавливаем и закрепляем улитку как на фото:

Обратите внимание – на последнем фото я уже высверлил отвертствия под вывод будущих воздуховводов. Тут поле для фантазии просто непаханное, их можно сделать из чего угодно – гофры, труб подходящего диаметра и т.д

У нас конечная конструкция выглядела следующим образом:

Что бы все это подключить мы коронкой насверлили в удобных местах отверствия под сантехнические трубы 20 мм.

Следующим образом были изготовлены переходы под штатные воздуховводы:

Под воздуховводы на лобовое стекло ничего делать не нужно – он встает на родные места

Замена крана отопителя 21213 — кран печки Нива

При необходимости замена крана отопителя 21213 Нива проводится довольно быстро на ближайшей станции технического обслуживания. Естественно, за процедуру придется уплатить согласно тарифу автосервиса. Между тем операция не настолько сложная и трудоемкая, чтобы нельзя было обойтись без мастеров-автомехаников. Эта нехитрая деталь спокойно меняется самостоятельно, даже несведущему автолюбителю на это понадобится не более 2 часов.

Зачем нужно менять краник

В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.

В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:

краник заклинивает в одном положении, закрыть его невозможно;
после теплого периода кран закисает и не желает открываться;
деталь начинает протекать в любое время года.

Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.

Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.

Что поставить взамен

Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.

Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».

Как осуществляется переделка печки на Ниве 21213 своими руками?

Диагностирование неисправности

оптимальный диапазон рабочей температуры модели 2121 от -5 до +10°С;
неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
при увеличении мощности обдува не происходит увеличение температуры;
при езде на II передаче шум от печки Нивы становится существенным.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
Плавно вывести питание двигателя из воздуховода. Для этого используется выходное отверстие.
Правильная установка подразумевает надежное закрепление двигателя в воздуховоде. После этого автомобильным герметиком уплотняются все без исключения места креплений. Настоятельно рекомендуется ничего не пропустить. В противном случае из-за вибрационных нагрузок и воздействия внешних факторов схема подключения печки будет нарушена.
Взять 2 пластины из нержавейки, которые адаптируются под размеры сопла и верхнего проема. Измерения проводятся несколько раз. Педантичность исключит необходимость последующей доработки.
При помощи гаечного ключа и отвертки снимается установленная заводом-изготовителем задвижка. Использовать инструменты необходимо аккуратно

Достаточно одного неосторожного движения, чтобы 21213 потребовал дорогостоящего ремонта.
Рекомендуется отказаться от еще одного отопительного устройства в машине. Вторая печка тепла не добавит, а вот нагрузку на «движок» увеличит в несколько раз.
Завершается процесс монтажом нового воздуховода с двигателем.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Установка вентилятора от ваз 2108 на ниву

Пришло время заниматься отоплением салона, а то в морозы как-то перестала машинка радовать теплом, да и уж очень шумный родной вентилятор:( Идея поставить вентилятор от восьмерки известна была достаточно давно, но никак руки не доходили воплотить это дело в жизнь. Первым на это решился мой приятель Игорь. Он купил нивку 213-ю, и пока она стоит у него в гараже, он решил переоборудовать свой отопитель. Копался сам, по вечерам. Потом настал и мой черед. Итак, был закуплен стандартный вентилятор отопителя от ВАЗ 2108, расчищен гараж от снега и дело закипело. Так как мы делали все вдвоем, было гораздо удобнее монтировать и демонтировать печку. Для того, чтобы снять верхний кожух достаточно открутить четыре болта, которые его держат. После того, как пластик снят, необходимо удалить крышку, перекрывающую поток воздуха. Мы думали, сделать какой-нибудь вариант, чтобы крышку оставить, но, после долгих размышлений пришли к выводу, что она особенно и не нужна:) Чтобы ее снять, надо открутить две гайки крепления скобы, а саму крышку можно просто выломать, если мешает:) Далее, берем штангель и делаем разметку на пластике. Сразу оговорюсь, нужно сместить немножко вентилятор в сторону, иначе установке будет мешать замок капота. Нужно учитывать этот момент.

Выпиливать пластик рекомендую с помощью отрезной машинки. Очень быстро и удобно. Думаю с пилочкой пришлось бы повозиться до хохота:) Заднюю стенку также придется подпилить, иначе вентилятор просто не влезет так, как это необходимо. Теперь о вентиляторе. Надо отрезать все торчащие детали крепления вентилятора. Его корпус идет на нескольких защелках, что, мягко говоря, не устраивает. Поэтому, перед монтажом проходимся по стыку паяльником.

Для крепления вентилятора в кожухе мы использовали полоски металла, нарезанные из облицовки старых колонок. Получается такая сеточка, которая легко и надежно вплавляется в пластик с помощью паяльника. Все стыки промазываются пистолетом для термопластика, а если нет такового, то герметиком. В нижней части делаем дополнительную перегородку из пластика или дюраля для предотвращения оттока воздуха и попадания воды напрямую в радиатор печки. Крепится все аналогично, пластик — с помощью полосок металла, дюраль — саморезами. Потом все обмазывается герметиком.

После того, как основной монтаж вентилятора закончен, устанавливаем кожух с вентилятором на место, предварительно не забыв сделать вывод проводов. Земля очень удобно крепится на болт крепления не помню чего

Модернизация печки

Чтобы решить эту проблему, есть выход – это переделка печки Нива 21213

. В настоящий момент существуют уже готовые комплекты переделанных печек, за основу в которых взят обогреватель от ВАЗ-2108. Они намного более эффективны, прекрасно справляются со своей задачей даже в сильные холода и совершенно не издают раздражающих звуков. Конечно, на максимальной мощности обдува работу вентилятора слышно, но это несравнимо с тем, как визжит и скрежещет вентилятор «Нивы».

Тем, кто хочет сделать все своими руками, нужно всего лишь купить «восьмерочный» отопитель, резистор, «улитку» и переключатель и установить их на свою «Ниву».

Переделка печки Нива 21213

своими руками выполняется в следующем порядке:

Схема работы отопителя

1 – воздухораспределительная крышка; 2 – кожух вентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор; 6– подводящий патрубок; 7 – отводящий патрубок; 8 – кожух радиатора; 9 – заслонка воздухопритока; 10 – коробка воздухопритока;

11 – воздухопровод обогрева ветрового стекла; 12 – заслонка центрального сопла; 13 – центральное сопло; 14 – рукоятка управления краном; 15 – рукоятка управления заслонкой обогрева ветрового стекла; 16 – рукоятка управления заслонкой воздухопритока; 17 – кронштейн рычагов управления; 18 – заслонка обогрева ветрового стекла; 19 – тяга управления заслонкой обогрева ветрового стекла.

Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели. На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке). Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

Система отопления (печка) – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

Если вода попадает в салон через печку

Как усилить обогрев отопителя (вместо второй печки)

(совет от С.Лисицкого)

На моей Ниве ВАЗ-21310 зимой при небольших оборотах двигателя отопитель не справляется с прогревом салона. Чтобы улучшить циркуляцию жидкости в радиаторе печки, установил дополнительный прокачивающий насос от Газели. Для этого купил два шланга для отопителя от Жигулей и четыре хомута. Насос закрепил в моторном отсеке и подсоединил к подводящему шлангу отопителя. Запитать насос можно от клавиши управления вентилятором отопителя. Либо установить отдельный выключатель, подключившись через предохранитель к замку зажигания.

Установка вентилятора отопителя от 2108

Сообщение ALK » 28 июн 2010, 01:37

ну я вот впихнул себе моторчик отопителя от 8-ки и понял.. ЗАДАЛБАЛСЯ. задалбался тратить выхи на это ведерко, ибо времени с деньгами тянет прилично, а отдачи как таковой нет.. самолетом не станет, ну как не крути. хотя на первой скорости дует как раньше на второй не дуло.. и тихо!

я при езде не могу понять работает ли моторчик или нет? на 3-й( ПФ ) дует так, что моторный щит трясется

однако ж из-за косяков кое-чего надо доделать/переделать/переделать тратится уйма времени. еще часть времени уходит на «а что если сделать вот так»

думал сварить сам по Smogil‘у, но сам Smogil говорил, что кое-чего переделывал, доделывал, менял. соответственно и чертежи никто не менял

но лень. отсутствие опыта, материала и тупо времени на выверку. одно точно скажу.. моделька в компасе по чертежам выходить не захотела

поэтому пошли по простому пути — был куплен сам кожух. печка в паскере, провода в ЮПе. клеммки, кримпер в разных местах в разные времена.. как-то в авто49 я купил кнопку-крутилку

начал с разборки.. приехал на дачу, вытащил центральную консоль, распутал провода, кой-чего подправил. отщелкнул нижнюю часть кожуха — долой ее. открутил верхнюю часть печки и сапог — откручивал сам, в одиночку.. не понял зачем нужен второй человек. 2 болта выкрутились сами, 2 болта после страгивания гайки стали проворачиваться.. отвертка промеж грани и сапога и все открутилось.. снял сапог и офонарел — 13-летняя пыль. заслонка вообще отдельная песня..

Как поменять и модернизировать печку на Ниве своими руками?

Ни один автомобилист не сможет отрицать важность отопительной системы. Благодаря отопителю в холодное время года водитель может быстрее прогреть машину, а его выход из строя может доставить хлопоты автовладельцу

Подробнее о том, почему печка Нива выходит из строя и как правильно поменять радиатор отопителя, мы расскажем ниже.

Возможные неисправности отопителя и способы их устранения

Вишневая Нива Шевроле Если в ВАЗ 21214 перестала работать печка, то в принципе, ее ремонт своими руками — это не особо сложная задача.

Причины неисправности, по которым печка Нива отказывается работать, приведены ниже:

Выход из строя добавочного резистора. Этот элемент системы находится за вещевым ящиком и предназначен он для управления вентилирующим устройство нагнетания теплого воздушного потока в салон. Проблема решается путем замены.
Износ патрубков. Со временем патрубки начинают изнашиваться, этому особенно способствуют температурные перепады. Для обнаружения износившихся шлангов каждую магистраль необходимо внимательно осмотреть. Об износе могут свидетельствовать трещины и другие повреждения патрубков, через которые может выходить антифриз.
Неисправен кран отопителя. О поломке этого компонента могут свидетельствовать следы утечки охлаждающей жидкости в салоне авто. Если производится замена крана отопителя, то лучше использовать керамическое устройство, его ресурс эксплуатации обычно в несколько раз выше, чем у традиционных металлических устройств.
Проблемы в работе блока управления. Ремонт этой части лучше доверить квалифицированному электрику.
Вышел из строя радиатор печки. На Нива 21213 его можно без проблем заменить своими руками, об этом мы расскажем ниже (автор видео — канал ХОЗЯИН G).

Поломку резистора вентилятора найти очень просто — вентилятор работает только на максимальной скорости.

Инструкция по замене печки

Замена радиатора печки Нива производится следующим образом:

Сначала следует слить всю охлаждающую жидкость из отопительного узла и блока цилиндров, для этого подставьте емкость под сливное отверстие и выкрутите крышку. Если вы уверены в том, что вся система герметична, то сливать расходный материал не нужно, достаточно просто перекрыть краник.
Следующим этапом будет демонтаж центральной консоли и полки под вещевым ящиком. Для большего удобства можно демонтировать и рычаг коробки передач, поскольку он будет мешать.
Выполнив эти действия, вы можете демонтировать нижний воздуховод. Снимать его не обязательно, но сделав это, вы значительно облегчите себе ремонт.
Далее, нужно выкрутить болты, которые фиксируют кронштейн радиаторного узла.
После того, как болты будут откручены, необходимо также ослабить либо полностью выкрутить винты, фиксирующие переднюю панель с левой и правой сторон. При этом полностью демонтировать панель не обязательно.
Затем можно демонтировать тяги с краника отопительного узла, после чего вы сможете снять кожух с вентилятором.
На завершающем этапе производится снятие радиаторного устройства, но перед этим вам необходимо отсоединить и демонтировать патрубки. Будьте осторожны, в них может остаться часть охлаждающей жидкости. Новый радиаторный узел монтируется вместо старого, дальнейшая сборка осуществляется в обратной последовательности, при этом удостоверьтесь в том, что в системе отсутствуют воздушные пробки. В противном случае эффективность работы печки будет минимальной.

Варианты модернизации отопителя на Ниве

Чтобы отопитель работал более надежно и вам не приходилось время от времени заниматься его ремонтом, может быть произведена его модернизация. Как показывает практика, модернизированная печка на Ниву не только сможет работать в несколько раз дольше, но и ее функциональность будет более эффективной. Ниже приведены несколько вариантов, которые позволят модернизировать узел.

Подробно их описывать не будем, но знайте, что все эти варианты уже прошли проверку временем, поскольку используются многими нашими соотечественниками, поэтому в их эффективности вы можете не сомневаться:

использование электродвигателя печки от «восьмерки» — это устройство доказало свою надежность;
установка дополнительного сопротивления вентилирующего устройства;
установка трехрядного медного радиаторного узла;
монтаж более надежного краника отопителя от ВАЗ 2108;
как вариант, на Ниву можно установить отопитель от «восьмерки» в сборе.

Доработка №1. Делаем забор воздуха из салона

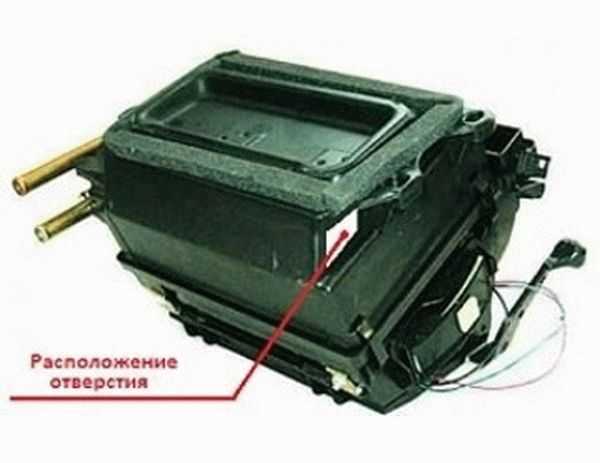

Главный недостаток отопителя Нивы состоит в том, что весь воздух в радиатор отопителя поступает с улицы, а при закрытом лючке воздухозаборника циркуляция воздуха и подогрев полностью прекращается. Для устранения этого недостатка я разобрал отопитель (пришлось слить часть тосола и отсоединить патрубки радиатора отопителя), и в боковой стенке корпуса отопителя, противоположной той стенке, куда выходят трубки радиатора, проделал отверстие в форме прямоугольной трапеции. Сделал с таким расчётом, чтобы до границ плоскости, в которой я проделывал отверстие, оставалось 1,5-2 мм стенки корпуса, и со стороны ребра жесткости 6-8 мм для крепления лепесткового клапана. Отверстие я проделал с помощью дрели-разметил, насверлил по контуру отверстий малого диаметра, затем соединил отверстия с помощью ножа, затем обработал напильником края получившегося отверстия, придав ему окончательную форму. Площадь получившегося отверстия составила примерно 25 квадратных сантиметров. Вот через это отверстие при закрытом лючке воздухозаборника отопителя и происходит забор воздуха из салона .

Поскольку салон является замкнутым пространством, циркуляция воздуха происходит по замкнутому кругу, и прогревающийся воздух салона, проходя через радиатор отопителя, на выходе становиться всё более горячим. Несмотря на небольшие размеры отверстия, благодаря отсутствию подвода ледяного воздуха с улицы, время прогрева салона до комфортной температуры и таяния обледеневших стёкол сокращается в 4-5 раз , и достигнуть комфортной температуры возможно даже в сильный мороз.

Для предотвращения доступа холодного воздуха в салон через отверстие при открытом лючке воздухозаборника и выключенном вентиляторе отопителя, на отверстие с внутренней стороны корпуса отопителя установлен лепестковый клапан , который не препятствует забору воздуха из салона. Лепестковый клапан представляет собой вырезанную из автомобильной камеры (лучше от грузовика) резинку толщиной 1,5-3 мм в форме отверстия, но немного больше, и закреплённую на болтик с таким расчётом, чтобы она могла свободно отгибаться внутрь корпуса отопителя, открывая доступ воздуха из салона, и плотно прилегать к стенке корпуса отопителя, перекрывая отверстие для прохода холодного воздуха в салон, мимо радиатора отопителя.

На что обратить внимание в процессе самостоятельной модернизации отопителя Нивы?

Сразу заметим, что вариантов улучшения работоспособности печки существует несколько. Самым простым и банальным из них считается модернизация воздуховодов. Но, большинство владельцев не останавливаются на этом, а полностью переделывают отопительный прибор, значительно улучшая при этом его рабочие характеристики. Популярные варианты модернизации отопителя:

Доработка воздуховодов. Именно эти элементы являются больным местом печки на Ниве, поскольку из-за своих конструкционных недоработок содержат много щелей. Через них уходит теплый воздух, который попросту нагревает центральную панель, не поступая должным образом в салон машины. Устранить недоработку можно при помощи любого автогерметика на основе силикона, которым необходимо обработать все стыки воздуховодов. Единственное, что к ним крайне сложно подобраться, поэтому придется помучаться некоторое время, но, игра стоит свеч, поскольку ее результатом станет теплый салон автомобиля.
Установка вентилятора другой модели. Поскольку корректная работа системы отопления в автомобиле во многом зависит от качества обдува теплообменника печки, необходим мощный вентилятор. Поэтому в процессе доработки системы отопления большинство владельцев заменяет штатный вентилятор, вентилятором автомобиля ВАЗ-2108.

Установка вентилятора другой модели — второй способ

Модернизация печки

Чтобы модернизировать печку на вашей Ниве, предлагаем вам позаимствовать, прежде всего, вентилятор печки ВАЗ-2108. Мы не рекомендуем его устанавливать вместо того, что уже установлен на вашей Ниве, кстати, это у вас вряд ли и получится, поскольку он располагается в салоне авто. Внедрить вентилятор от 2108 в салон будет проблематично, поэтому ему находят более подходящее пространство в моторном отсеке. Модернизация печки предполагает установку дополнительного вентилятора, чем мы и предлагаем заняться вам.

А также рекомендуем вам сразу же определиться, вы желаете только установить дополнительный вентилятор или ещё дополнительно позаимствовать у «восьмёрки» переключатель его скоростей и резистор печки.

Алгоритм замены вентилятора

Первоначально предлагаем вам снять коробку воздухозаборника, который в водительской среде имеет и другое народное название «сапог». Снимать его самостоятельно не очень удобно, поэтому рекомендуем вам привлечь к выполнению этой процедуры своего друга. Неудобство заключается в том, что гайки нужно откручивать, находясь в салоне, а сами болты удерживать со стороны подкапотного пространства. Свободная ваша рука уж точно не достанет до подкапотного пространства. После того как все гайки будут откручены, снимите воздухозаборник.

Теперь вам предстоит выполнить некоторые манипуляции, чтобы переделать извлечённый воздухозаборник, а затем внедрить в него вентилятор «восьмёрки». В противном случае вам не удастся закрыть капот, поскольку вентилятор будет мешать замку.

Размещение вентилятора ВАЗ 2108 в корпусе печки от Нивы

Итак, вам нужно срезать на воздухозаборнике пластик сбоку, а на самом вентиляторе — выступающие в стороны детали крепления. После того как вентилятор отлично разместился во внутреннем пространстве воздухозаборника, закрепите его герметиком. Вокруг сопла вентилятора умостите подходящий материал. Это позволит вам исключить потерю оттока воздуха. Теперь водрузите ваш модернизированный кожух с вентилятором, попробуйте закрыть капот.

Алгоритм замены моторчика

Нелишним будет рассмотреть вопрос установки моторчика печки, заимствованной у «восьмёрки». В этом случае тоже удастся значительно улучшить работу печки. Снятый восьмёрочный моторчик также требуется первоначально примерить в воздухосборнике, при необходимости вырезать болгаркой дополнительное пространство, чтобы он успешно в нём мог разместиться. После того как вы убедитесь в его нормальной «посадке», рекомендуем моторчик зафиксировать герметиком, чтобы исключить возможную вибрацию в процессе передвижения на авто. Безусловно, родной движок следует выбросить, а все провода подключить к только что вами установленному механизму.

Моторчик печки от «восьмёрки»

После того как вы модернизировали отопитель, мы предлагаем вам ещё врезать дополнительный «восьмёрочный» резистор, который позволит увеличить количество скоростей до трёх. Устанавливать резистор нужно рядом с установленным вами ранее вентилятором. Такие ваши действия позволять отлично регулировать скорость подачи тёплого воздуха, обеспечивая быстрый прогрев салона или постепенный.

Модернизированный отопитель Нивы

Итак, если вами заранее будет внимательно изучена схема подключения вентилятора, резистора, моторчика, заимствованных у отечественной «восьмёрки», вы останетесь довольны результатом собственного труда. Свой автомобиль вы просто не узнаете, поскольку салон будет мгновенно прогреваться, благоприятствуя повышению уровня комфорта для водителя и пассажиров.

Лада 4×4 3D #HAMELEON › Бортжурнал › Свершилось)моторчик отопителя от ВАЗ-2108 в Ниву)

Давно меня посещала мысль о установке моторчика печки от Восьмерки.Ведь родного обдува недостаточно для окон, да и шума от родной печки как от реактивного двигателя) Увидел эту доработку впервые у знакомого на 214й ниве.Прокатился и понял, что обязательно сделаю к следующей зиме и себе такую полезную доработку, но более продуанно, а именно: 1.Улитку вставлю в середину сапога, а не с краю(воздух будет засасывать с улицы через заборник, а не из под капота;сохранится в некоторой мере циркуляция потока воздуха с улицы при движении без включенного отопителя) 2.Полностью будут сняты и проклеены все стыки и щели воздуховодов 3.На улитке будут сделаны рассеиватели воздуха из металлических пластин(чтобы обдувалась вся площадь радиатора) Ну, а теперь сам процесс установки:
