Блок предохранителей ВАЗ 2104 2105
Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)
Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.
| Номер предохранителя | Сила тока,А | Защищаемые цепи |
| F1 | 10 | Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка) |
| F2 | 10 | Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла |
| F3 | 10 | Резервный |
| F4 | 10 | Резервный |
| F5 | 20 | Элемент обогрева заднего стекла и реле включения обогрева (контакты) |
| F6 | 10 | Прикуриватель. Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты) |
| F8 | 10 | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 | 7.5 | Регулятор напряжения генератора (на автомобилях с генератором Г-222) |
| F10 | 10 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701) |
| F11 | 10 | Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова |
| F12 | 10 | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете) |
| F13 | 10 | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| F14 | 10 | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света |
| F15 | 10 | Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика |
| F16 | 10 | Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете) |
| F17 | 10 | Левая фара (ближний свет) |
Схема соединений монтажного блока:
P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом
Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

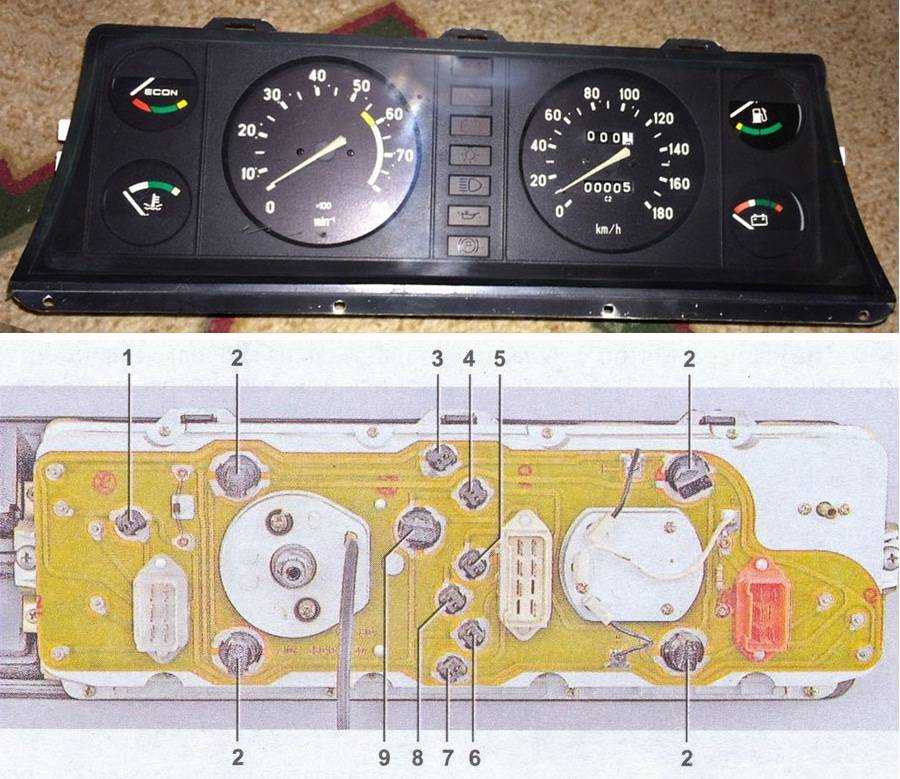

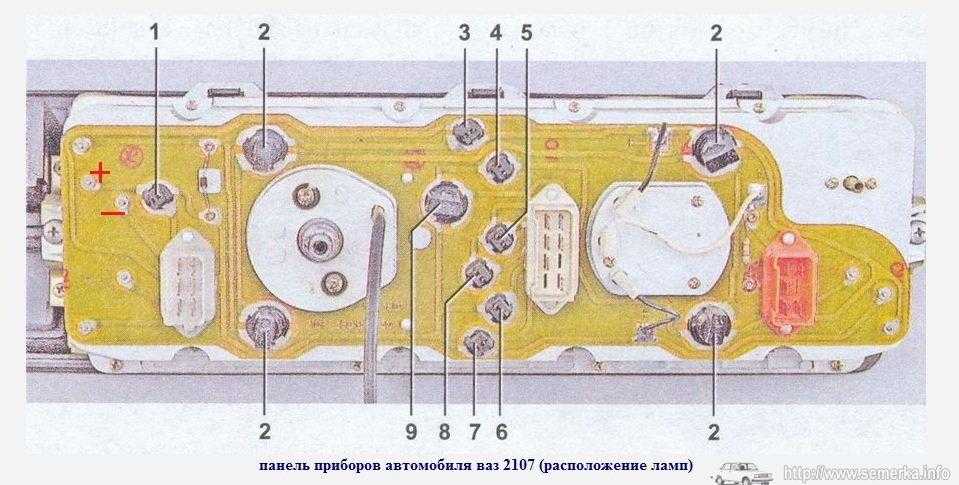

Сколько лампочек в приборке 2107 на подсветку
Для освещения стандартной панели семерки используется всего пять лампочек. Некоторые водители добавляют лампочки для усиления эффекта, но это излишне, если заменить стандартные элементы на более производительные диоды.
Какие подходят лампочки в подсветку приборки 2107
На машине стоят штатные осветители типа АМН 12-3-1 (T3W), отвечающие за иллюминацию доски и основных приборов. За подсветку индикаторов ответственны лампочки типа А12-1,2(W1.2.).
Подобные элементы обычно светят тускло, выдавая рассеянный и блеклый свет.

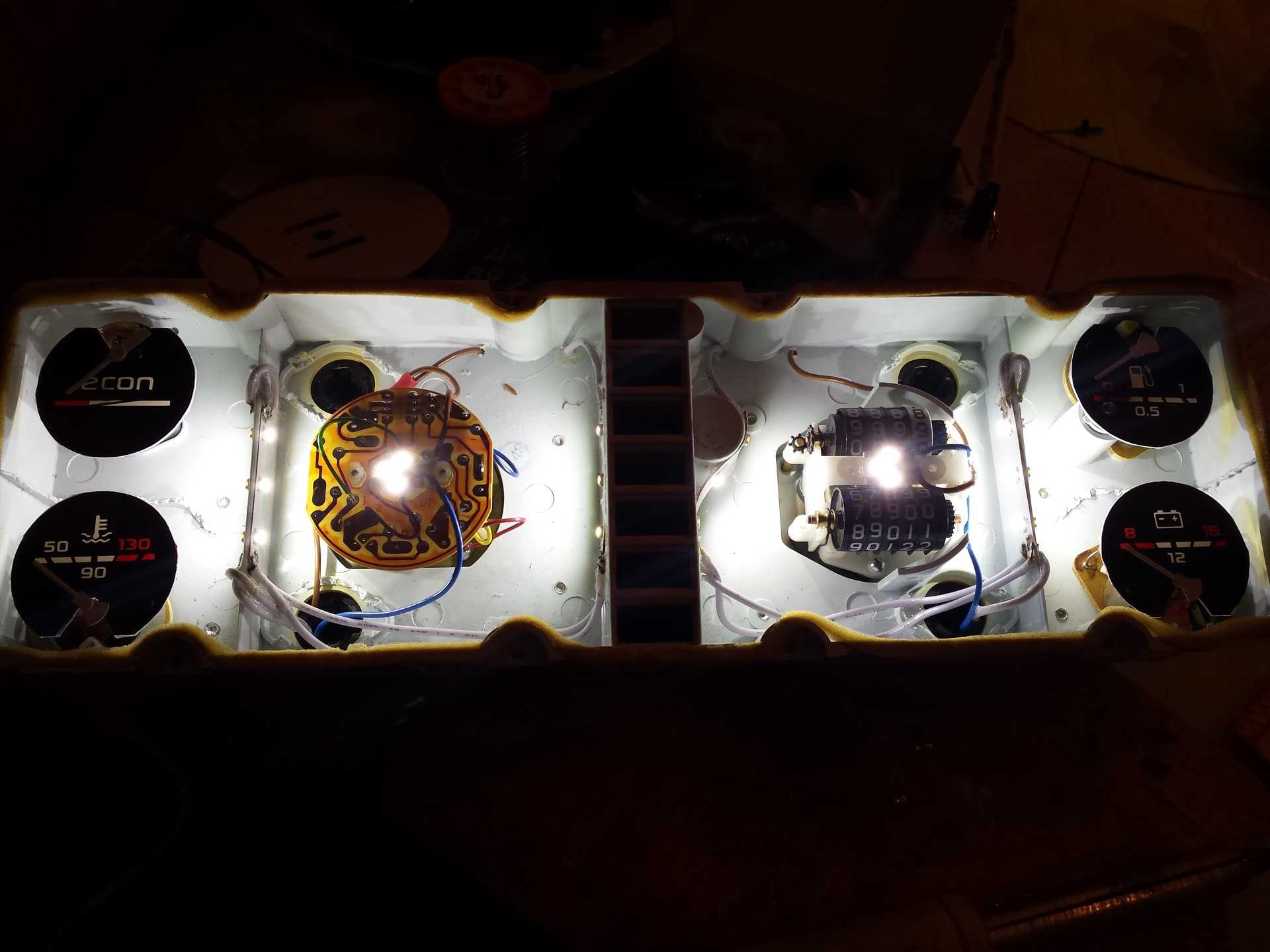

Светодиодные лампы в панель ВАЗ 2107
Для штатной приборки рекомендуется использовать вставки с типом цоколя, описанным выше. По указанному номиналу можно подобрать диодные и более современные аналоги повышенной производительности.

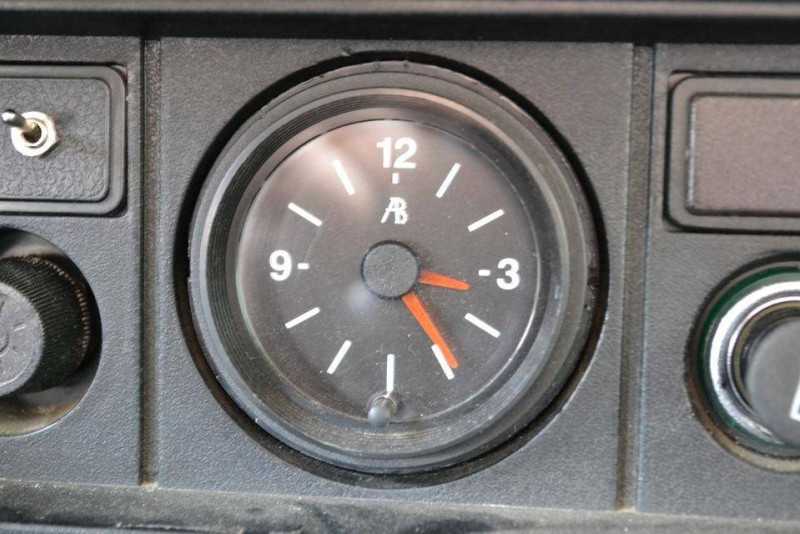

Замена штатных часов ВАЗ 2107 на цифровые
Штатные часы недостаточно информативны, да и выглядят слишком стандартно. Поэтому многие владельцы “семерки” меняют их на более продвинутые модели. Обычно это — электронные часы с функцией вольтметра. Такой прибор не только выглядит более современно и привлекательно, но и позволяет контролировать напряжение бортовой сети. Установить электронные часы на ВАЗ 2107 просто. На рынке можно найти широкий ассортимент электронных часов для “семерки” с различным цветом табло и функционалом.
Неплохой вариант — часы с функцией будильника, календаря, вольтметра и термометра. Самая продвинутая модель имеет два датчика температуры — внутренний и наружный, что позволяет контролировать сразу два температурных параметра.
Такие часы идеально становятся на место штатных, а для их подключения не требуется прокладка дополнительных цепей питания. Единственное о чем следует позаботиться — установить внешний датчик температуры и провести провод от него к месту установки часов.
Если в электронных часах отсутствует функция измерения внешней температуры, их установка полностью аналогична монтажу штатных часов и не требует дополнительных действий.
Аварийные ситуации, определяемые по показателем приборной панели
Щиток приборов ВАЗ 2107 позволяет обнаружить большинство неисправностей систем автомобиля, не покидая водительского кресла.
- Загорается лампа низкого давления масла. Следует немедленно заглушить мотор, остановиться и проверить уровень масла в картере. При необходимости долить масло и после завести мотор. Если уровень масла достаточен, а лампа горит, продолжать движение нельзя. Нужно отбуксировать машину на место ремонта. Иначе вкладыши (подшипники коленвала) сотрутся или провернутся и мотор застучит или заклинит, что потребует проведения дорогостоящего капремонта.
- Загорается аварийная лампа аккумуляторной батареи. В этой ситуации продолжать движение можно, но следует учесть, что далеко уехать, особенно ночью, не удастся — аккумулятор быстро разрядится. Начать надо с проверки состояния клемм. Если они окислились — почистить их. Если клеммы в порядке, необходимо произвести проверку работоспособности генератора или реле регулятора напряжения (зачастую причина отсутствия заряда кроется именно в последнем).
- Если загорается лампа падения уровня тормозной жидкости, следует немедленно остановиться. Продолжать движение с неисправными тормозами недопустимо. После остановки необходимо долить тормозную жидкость и проверить работоспособность тормозной системы. Если тормоза работают, можно ехать к месту ремонта самостоятельно. Иначе необходимо устранять поломку на месте или вызвать эвакуатор.
Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.
Электрическая схема подсоединения прикуривателя ВАЗ 2107

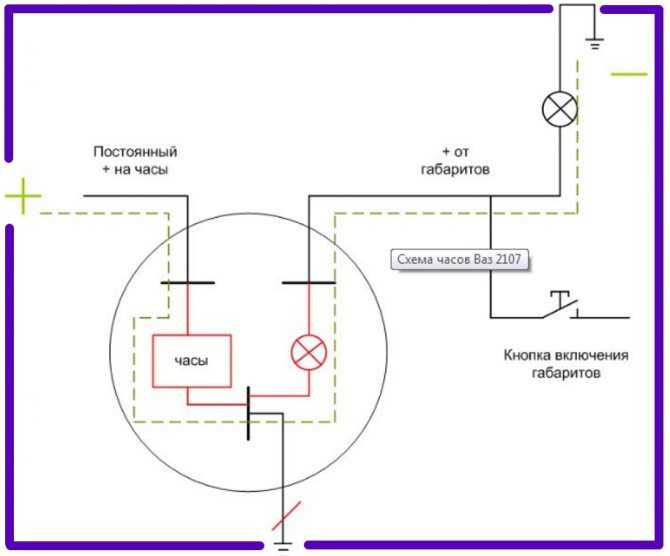

Прежде чем снять прибор и приступить к его ремонту, следует разобраться с его устройством. Схема подключения прикуривателя описана на фото. Она является одинаковой для всех моделей классики Ваз, включая модификации 2104, 2105, 2106 или 2107.
Распиновка осуществлена следующим образом:
- красный провод отвечает за напряжение на часы и подключен к аккумулятору;
- желтый элемент также идет на плюс батареи, он подает питание для лампочки подсветки гнезда;
- черный провод – это масса.
Схема подключения прикуривателя осуществляется через монтажный блок с предохранителями. Чтобы добраться до него (при замене предохраняющего элемента), необходимо провести снятие панели, находящейся в передней части салона. За замкнутость схемы цепи отвечает предохранитель №6, рассчитанный на силу тока 10 Ампер.
Как Работает Подсветка Салона Ваз 2101 2107 Диагностика (процесс установления диагноза, то есть заключения о сущности болезни и состоянии пациента) – Скачать mp3 безвозмездно
Как работает подсветка салона ВАЗ 2101 2107 диагностика (процесс установления диагноза, то есть заключения о сущности болезни и состоянии пациента)
Поиск дефектов салонных осветительных приборов ВАЗ 21053
Делаем правильное освещение салона на ВАЗ 2106
Подсветка салона 2101 2107
Датчик открывания дверей ВАЗ доработка концевиков и сопоставление с иномарочными
Плафон освещения салона от Калины в ВАЗ 2107
Клавиши ВАЗ Классика 2101 2107 устройство и разновидности
Установка подсветки ног на ВАЗ 2105
Снятие и проверка потолочного плафона освещения салона ваз 2107
НЕ ГОРИТ В САЛОНЕ СВЕТ НАВСЕГДА УСТРАНИЛ ПРИЧИНУ
Подсветка салона ВАЗ классика 2105
ВАЗ 2107 Обходительное освещения салона Часть 2
Доработка плафонов освещения салона ваз классика с платами PL11 ПЛ 11
Провожающий и обходительный свет в ТАЗу
Плафон ПК140Б освещение салона москвич
ВАЗ Классика Свет в салоне
Когда в салоне не пылает свет Решил делему
доработка света в салоне ваз классика
Подсветка моторного отдела на ВАЗ 2105 2107 либо подсветка капота своими руками
ТОПОВАЯ ПОДСВЕТКА САЛОНА В ЖИГУЛИ ЗА 500 РУБЛЕЙ
Подмена и ремонт концевиков освещения салона на 2106
Нива Салонное освещение Копеечная переделка а фонари на стойках врубаются полько принудительно
Плафон от калины на ваз 2107
Доработка плафона салонного света ваз 2107
ТОПОВОЕ САЛОННОЕ ОСВЕЩЕНИЕ ЗА 400 рублей 1 Подсветка салона 2107
Плафон освещения салона от Приоры на ВАЗ 2107 Подцветка ног
Плафон 2107 с плавным розжигом и затуханием
Ваз2107 установка освещения в салон Full Version
Ремонт Не работает подсветка на панели устройств
Освещение салона 2104
ОСВЕЩЕНИЕ САЛОНА АВТОМОБИЛЯ ВАЗ классика жигули Плафон от приоры
Фонарь салона ВАЗ
Не работает свет заднего хода ВАЗ 2107 Основная причина
Часы ВАЗ 2106 ВАЗ 2107 подсветка светодиодами
подмена лампочки освещения салона ваз 2107
Установка светодиодных ламп в салон ВАЗ 2105
Предохранители ваз 2107 Распиновка Блок старенького эталона
Отопитель на классике не работает ВАЗ 2101 07 Отыскиваем причину
Подмена датчика заднего хода на ВАЗ Классике
ВАЗ 21043 ВАЗ 2101 ВАЗ 2107 Не работает далекий свет левой фары
Подсветка салона ВАЗ 2101 2107 Нива Тайга багажника АЗЛК Москвич 2141 Освар ПК (Персональный компьютер – компьютер, предназначенный для эксплуатации одним пользователем) 140Б
Повороты и аварийка ВАЗ 2106 Определение неисправности
НИВА 21213 Свет в салоне Нива салон
ВАЗ 2107 Инжектор не пылает осветительные приборы и не работают стекло очистители
Все пропало либо 9 тый предохранитель
Почему не пылают стоп сигналы Расклад от автоэлектрика В Ч
Пересвет панели устройств ВАЗ 2107 свет в салоне
Ваз 2105 Светодиодная подсветка багажника
Переделка света в салоне авто Ремонт за копейки
Тут Вы сможете прослушать и скачать песни по запросу Как Работает Подсветка Салона Ваз 2101 2107 Диагностика (процесс установления диагноза, то есть заключения о сущности болезни и состоянии пациента) в высочайшем качестве. Для того чтоб прослушать песню нажмите на клавишу «Слушать», если Вы желаете скачать песню либо поглядеть клип нажмите на клавишу «Скачать» и Вы попадете на страничку с возможностью скачать песню, прослушать ее и поглядеть клип. Советуем прослушать первую композицию Как работает подсветка салона ВАЗ 2101 2107 диагностика (процесс установления диагноза, то есть заключения о сущности болезни и состоянии пациента) продолжительностью 11 мин и 34 сек, размер файла 15.22 MB.
Как Работает Подсветка Салона Ваз 2101 2107 Диагностика (процесс установления диагноза, то есть заключения о сущности болезни и состоянии пациента)
Toto Фонари Да Online
Гулжигит Сатыбеков Жаны Клип 2019 Омур
Агульская Песня Шав Захъай Пойдём Со Мной Поёт Тамара Джабраилова Текст Ф Джамаля
Sungatdan Söz Açyp Jemal Saparowa 2019
Слышь Не Солим Опа Опа Оп
Cerita Dan Makna Dibalik Lagu On My Way Alan Walker Official Video
2019 New Bongo Mix Dj C Zler 7 Diamond Harmonize Rayvanny Mbosso Aslay Nandy
Kuzgun Dizi Müzikleri Dila Kuzgun Geri Dönsün
Суйла Кора Денгиз Узбек Кино 105
Wr3D 2K19 Mod Download
13 Rajab Nare E Haideri Lagana Hai Kya Baat Sarkar App Ki Watch
Деньки И Ночи Я Скучаю Поет Женщина
Mertua Biadab Perkosa Menantu Sampe Puas Jepang Xxx No Sensor
Screamteen Aiko 2019
تنبيه اصلاح مشكلة الوقوف على الشعار هواتف انفينكس Infinix X559F Firmware Repair Logo
Sokin Qo Shiqlar
Куколки Лол Распаковка Домик Для Лол Мультик Lol Surprise Baby Dolls House
Muhammad Ali Qoshlari Hilol
Oh Onaginam Urmang Mani Mp3 Skachat
Сержант Буламан Mp3 Скачать
New Nashida Pm4
Минуси Shon Mc Мо Чидо Шидем
Kuwwat Çarygulyýew Mahrijemal No 1
Мощная И Самая Прекрасная Гитарная Музыка Для Души Потрясающая Гитара Наилучшие Треки
не горят габариты и подсветка приборки
#1 Kyivfan
Пользователи
372 сообщений
Регистрация 11-Апрель 13
Ребята, подскажите где искать проблему.
ситуация такая: авто ваз 2103, приборная панель от 2107 установил зеркала с габаритами и поворотниками. подключил все это дело. работала без проблем. но сегоня случилась оказия:
утром выезжал на работу, всключил габариты и ближний свет минут 25-30 все было отлично, и потом вдруг пробала подсветка приборки. шкалы и датчики работают, подсветки нет, и не горит лампочка включенного ближнего света. также перестали гореть габариты на зеркалах и передний нижний правый габарит. при этом остальные габариты горят,и горит бближний свет. при включении дальнего света — он горит и лампока на панели тоже горит.
подозреваю что гдето замыкает на массу. подскажите где и что искать.
также проблема с подогревом заднего стекла. подключено по схеме через реле, питание на обогрев стекла подается, проверял тестером. но — за 20-25 минут езды оттаивает от запотевания только тоненькие полосочки (толщиной чуть толще чам сами нагревательные нитки).
спасибо за помощь
#2 vitaliy_kiev
Пользователи
13 сообщений
Регистрация 15-Май 13
#3 Kyivfan
Пользователи
372 сообщений
Регистрация 11-Апрель 13
спасибо. разобрался — таки предохранитель))
осталась проблема с обогревом стекла
#4 vitaliy_kiev
Пользователи
13 сообщений
Регистрация 15-Май 13
#5 Kyivfan
Пользователи
372 сообщений
Регистрация 11-Апрель 13
поверил.. контакт что минусовой что плюсовой — одинаковые по сечению.
а насчет габаритов — там светодиоды стот..не думаю что они много берут на себя)
#6 vitaliy_kiev
Пользователи
13 сообщений
Регистрация 15-Май 13
#7 Kyivfan
Пользователи
372 сообщений
Регистрация 11-Апрель 13
Сообщение изменено: Kyivfan, 21 Сентябрь 2013 — 21:31.
#8 vitaliy_kiev
Пользователи
13 сообщений
Регистрация 15-Май 13
#9 Yurec77
Пользователи
4 126 сообщений
Регистрация 28-Сентябрь 10
Видео «Замена прикуривателя на Приоре»
Как заменить АП и лампочку подсветки на Лада Приора, показано в этом ролике (автор видео — В гараже у Сандро).
Устройство этой автомобильной конструкции очень простое. Само по себе прикуриватель это – металлический патрон, который обладает кнопкой и пластиковой рукояткой . Внутри патрона находится нихромовая спираль.
При использовании прикуривателя в работе по прямому назначению через его спираль протекает ток, поэтому она нагревается. При достижении спиралью максимума температур, срабатывает термореле. При этом прикуриватель автоматически отсоеденяется от бортовой сети, водитель при этом слышит щелчок.
Для защиты разъема прикуривателя применяется стандартная плавкая вставка, рассчитанный на ток до 10 Ампер. Находится она в блоке предохранителей и обозначается надписью «sigar» или рисунком сигареты.
В большинстве случаев типовые неисправности в работе прикуривателя связаны с перегорания предохранителя из-за подключения дополнительных приборов, которые создают повышенную нагрузку. Конечно, проще всего решить данную проблему установкой в блок более мощного предохранителя, но такая реализация возникшей задачи может привести к полному сгоранию всего гнезда.
Чтобы исключить перегорание предохранителя просто не следует подсоеденять к его гнезду устройства, штекеры которых сделаны не плотно или болтаются в разъеме. Т.к это может привести к кратковременным замыканиям.
При применении приборов большой мощности – пылесосов или нагревателей – подсоединять их следует напрямую к аккумуляторной батареи. Еще одни вариант – использовать специальный вывод подсоединения таких приборов. Подобные гнезда работают непосредственно от батареи и защищены плавкой вставкой на 20-30 Ампер.
На панели приборов ВАЗ 2105:
Провод массы (бело-черный) двойной, одно ответвление следует на лампу подсветки бардачка, масса крепится там же, где и всех остальных приборов (под специальный болт крепления зажигания реле). Провод питания двойной (красно-синий), одно ответвление следует на розетку.
На панели приборов ВАЗ 2107
: Провод массы черного цвета, провод питания двойной (красно-синий), одно ответвление идет на питание часов Провод освещения двойной белого цвета, одно ответвление уходит на подсветку панели приборов.
Эта статья предназначена для решения одной из самой распространённой проблемы в автомобиле и с легкостью ответит на вопрос: Что делать, если не работает прикуриватель. Практическое руководство и правильные советы помогут любому начинающему водителю исправить ситуацию и решить проблему своими руками.
Советы для автомобилистов

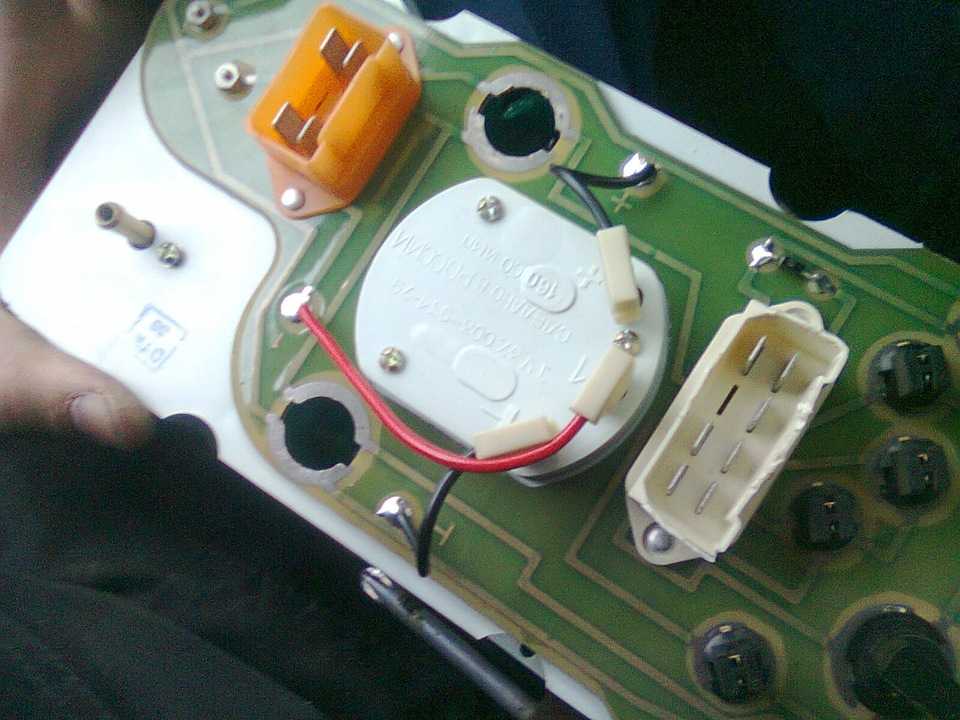

Когда перестают работать приборы и контрольные лампы на приборном щитке, водителю любого автомобиля, в том числе и ВАЗ-2107, становиться неуютно, находиться в салоне своей автомашины, так как ему не будет хватать той информации, какую даёт щиток приборов, как при запуске двигателя, так и во время движения.
Первое, что обычно делают водители, проверяют предохранитель F10 (10А), находящийся в монтажном блоке и состояние его клемм. Если предохранитель не перегорел, то причину отказа в работе щитка приборов придётся искать в нём самом. Поэтому, снимаем щиток приборов и в левом углу ищем два двойных чёрных провода, которые крепятся к кузову автомобиля. Это «масса», проверяем, есть ли хороший контакт и затянута ли гайка крепления.
Заодно, сразу же, посмотрите, утоплены ли полностью колодки, а также можно их разъединить и проверить состояние контактов. Бывает, что при монтаже их подогнули, а за счёт вибраций они отходят друг от друга и панель приборов перестаёт работать.

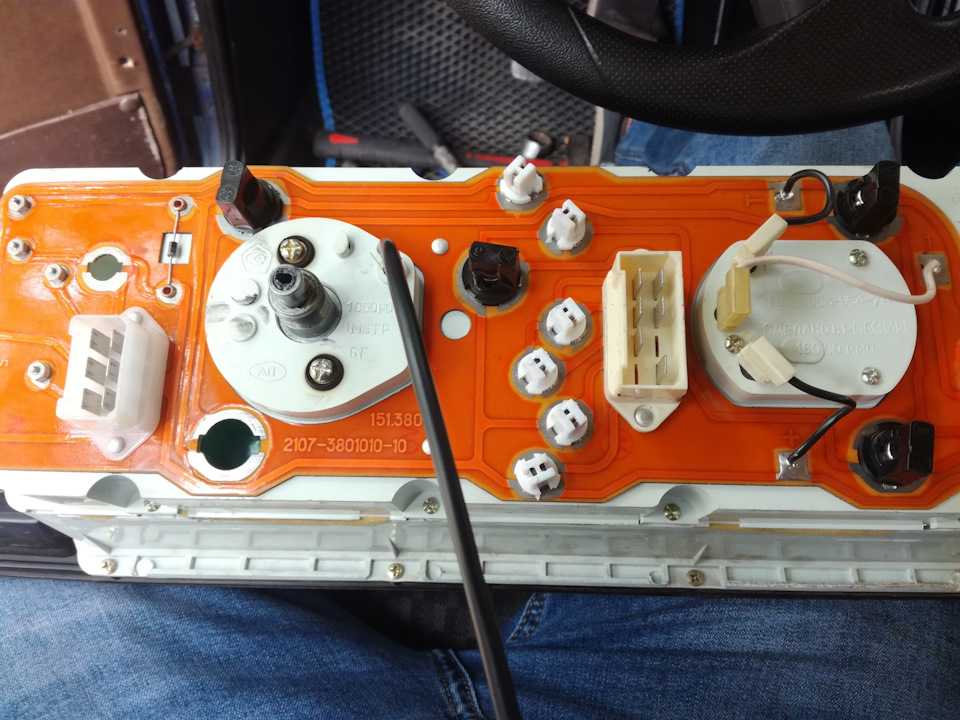

Но самой частой причиной отказа щитка приборов является то, что штыри к печатной плате панели приборов крепятся с помощью заклёпок, а данное соединение не надёжное. В результате чего, пропадает контакт, и щиток приборов перестает работать совсем или работает периодически, то включается, то выключается. Особенно это проявляется зимой, пока салон машины не прогреется, щиток не работает, при достижении определённой плюсовой температуры, за счёт расширения металла заклёпок, контакт восстанавливается.
Для устранения этой причины придётся высверлить алюминиевые клёпки, которые держат коммутационную плату и добраться до разъёмов колодок. Учитывая то, что ножи разъёмов расклёпаны медными клёпками и не пропаены, из-за этого и теряется контакт, который можно восстановить, вооружившись обыкновенным паяльником. Тогда эта болезнь щитка приборов автомобиля ВАЗ-2107 исчезнет навсегда. При сборке, вместо высверленных алюминиевых заклёпок можно завернуть саморезы.

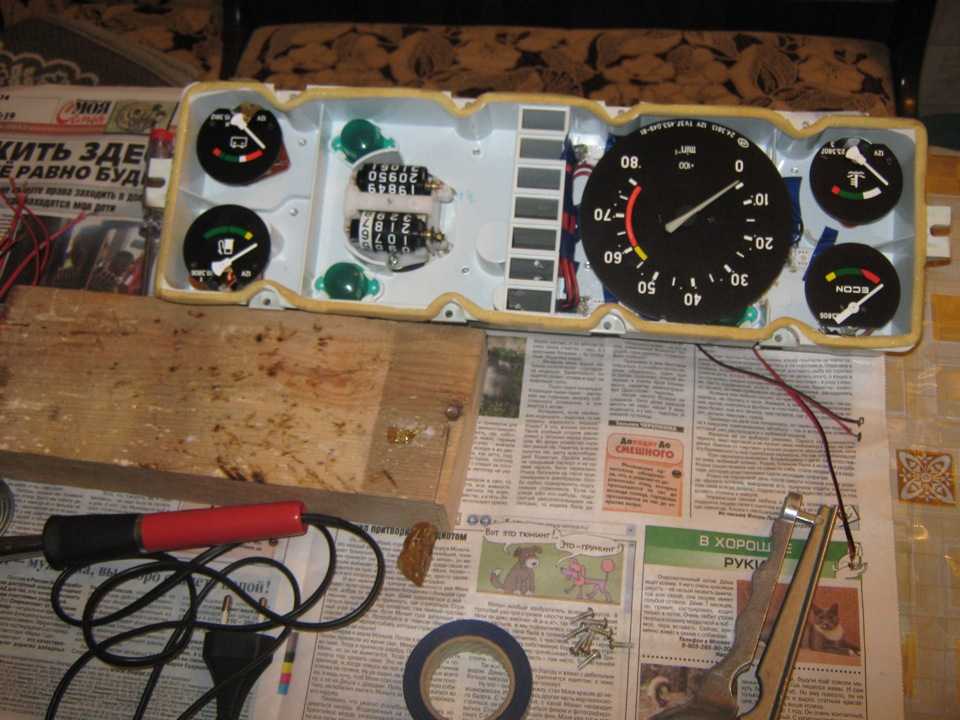

Замена шкал
Стандартные шкалы на панели приборов черные, а цифры на них блеклые. Подобный дизайн, в принципе, неплохо смотрелся лет двадцать назад. Но современным тенденциям панель приборов явно не соответствует. В сети Интернет достаточно много фотографий вариантов, которые автолюбители делали своими руками. В большинстве случаев, владельцы предпочитают белые круги с черными цифрами. Такой вариант смотрится более «спортивно». К тому же, его проще подсвечивать.
Единственное, о чем следует помнить – при работе с деталями приборной панели, необходимо быть предельно аккуратным. Все запчасти достаточно хрупкие и их очень легко поломать. Восстановление же займет немало времени.
Демонтаж и установка часов ВАЗ 2107
Снимать часы приходится для их проверки, ремонта, тюнинга или замены на более продвинутый вариант прибора. Перед тем, как демонтировать часы, необходимо отсоединить клемму “массы” от аккумулятора. Процедура демонтажа немного отличается на моделях до и после 1993 года выпуска. В первом случае последовательность такова:
- снять три пластины, закрывающие винты крепления комбинации приборов;
- выкрутить винты и поднять приборную панель;
- освободить скобы крепления часов и извлечь их из панели;
- отстыковать клеммы проводов, подключенных к часам.
Чтобы снять часы на “семерке” старше 1993 года выпуска, необходимо выполнить такие операции:
- открутить винты крепления центральной консоли и снять ее;
- открутить пару винтов, находящихся на дне пепельницы;
- демонтировать магнитолу;
- выкрутить пару винтов, крепящих обрамление магнитолы;
- снять декоративную пластину с обрамления верхних вентиляционных сопел, закрывающую винт;
- открутить винт;
- выкрутить 4 винта накладки, установленной под панелью управления системой вентиляции и обогрева салона;
- демонтировать выключатели, установленные под центральными соплами обогрева и вентиляции салона;
- открутить винт, удерживающий панель приборов;
- вытянуть панель приборов, отстыковать клеммы проводов от часов;
- снять панель вместе с вентиляционными соплами;
- открутить пару винтов крепления часов;
- извлечь часы.
Установка часов производится в последовательности, обратной демонтажу.
Плохая зарядка на ваз 2107 карбюратор
Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.
Немного теории
В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об./мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ. При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.
Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.
Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.
Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.
Тюнинг часов ВАЗ 2107
Многие любители тюнинга любят устанавливать на торпеду что-нибудь экзотическое. Проще всего поменять штатные часы на электронный аналог. На сайте Aliexpress можно найти много подходящих моделей на любой вкус и цвет.
Процесс замены часов на новые очень прост и занимает не более 10 минут.
На сегодняшний день можно найти две разновидности моделей:
- Модели, дополнительно показывающие температуру, календарь, вольтметр и будильник. Это довольно удобно. Особенно полезен вольтметр. Ведь держа под контролем состояние напряжения сети, можно сохранить заряд аккумулятора, даже если не исправен генератор.
- Устройства, которые дополнительно снабжены датчиками температуры под капотом и в салоне.
Установка нового механизма осуществляется просто: нужно подсоединить провода к соответствующим клеммам и поместить часы в отверстие в консоли.
источник
18.26. Замена лампочек внутреннего освещения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
ЛАМПА, ВКЛЮЧАЮЩАЯСЯ ПРИ ОТКРЫТИИ ДВЕРИ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Используя лезвие тонкой отвертки как рычаг, извлеките лампу из гнезда и отсоедините от нее электрический разъем. |
| 2. На моделях, где лампа, включающаяся при открытии двери совмещена с лампой для чтения, для доступа к лампам снимите плафон. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности, обратной снятию. |
ЛАМПА ПОДСВЕТКИ ВЕЩЕВОГО ЯЩИКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Используя лезвие отвертки как рычаг, снимите фонарь с гнезда и отсоедините от него электрический разъем. |
| 2. Снимите лампочку с фонаря. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности, обратной снятию. |
ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ, МОТОРНОГО ОТСЕКА И КРАЯ ТРОТУАРА
Снятие лампочки с фонаря освещения моторного отсека
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Используя лезвие тонкой отвертки как рычаг, извлеките фонарь из гнезда и отсоедините от него электрический разъем. 2
Соблюдая осторожность, извлеките лампочку из пружинных контактов фонаря (см. рис. Снятие лампочки с фонаря освещения моторного отсека)
Снятие лампочки с фонаря освещения моторного отсека).
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности, обратной снятию. |
ЛАМПА ПОДСВЕТКИ ПРИКУРИВАТЕЛЯ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите с панели приборов блок пепельницы/прикуривателя и отсоедините электрический разъем от лампы подсветки прикуривателя. |
| 2. Потянув, извлеките лампу из патрона. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности, обратной снятию. |
ЛАМПА ПОДСВЕТКИ ЧАСОВ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите часы. |
| 2. Поверните патрон с лампочкой и снимите его с задней части часов (см. рис. Снятие патрона с лампочкой подсветки часов). |
| 3. Потянув, извлеките лампу из патрона. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности, обратной снятию. |
ЛАМПА ПОДСВЕТКИ ДИСПЛЕЯ БОРТОВОГО КОМПЬЮТЕРА
См. соответствующее описание выше.
ЛАМПА ОСВЕЩЕНИЯ ПАНЕЛИ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
Снятие патрона с лампочкой освещения панели управления отопителем
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите панель управления отопителем. |
| 2. С обратной стороны панели приборов, потянув, извлеките патрон с лампочкой (см. рис. Снятие патрона с лампочкой освещения панели управления отопителем). |
| 3. Потянув, извлеките лампу из патрона. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности, обратной снятию. |
ЛАМПА ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ
Впервые часы были установлены еще на ВАЗ 2103. В то время наличие этого прибора на панели машины считалось роскошью для образцов советского автопрома. Сегодня таким прибором вряд ли удастся кого-нибудь удивить, однако нельзя сказать, что часы ВАЗ 2107 являются бесполезным элементом интерьера салона. Тем более, их полюбили и любители тюнинга, устанавливая на их место другие приборы, например, вольтметр, или меняя штатные часы на более интересный вариант — электронные часы с набором дополнительных функций.
Неисправности часов на ВАЗ 2107
Штатные часы на ВАЗ 2107 — это не самый важный элемент в автомобиле, но когда на приборной панели что-либо не работает, то это доставляет много неудобств. Если не работают часы, которые расположены на центральной консоли салона семерки, то водитель и пассажиры не могут ориентироваться во времени. Когда не работают часы, то решить такую проблему поможет не что иное, как выявление причины поломки и ее устранение. Основными причинами, по которым может возникать неработоспособность часов в салоне ВАЗ 2107:
- Перегорел предохранитель — именно с этой детали следует начинать поиск неисправности. Располагается предохранитель на блоке предохранителей под названием F6 Проверить его неисправность поможет мультиметр, установленный в режим прозвонки.
- Отсоединилась клемма питания массы (или окислилась), которая подключается непосредственно к самому прибору. Для проверки этой неисправности понадобится снять панель, на которой установлены часы и прикуриватель, и проверить качество соединителей.
- Нарушилась изоляция или повредилась жила провода питания — случается это редко, но если это не предохранитель и не контакт, то нужно проверить целостность провода питания и массы. Помочь в этом сможет такой прибор, как мультиметр, установленный в режим измерения постоянного напряжения.
- Поврежден механизм. Если все составляющие детали целые, то высока вероятность, что проблема в самих устройствах. Их можно отремонтировать, а можно вместо штатных устройств поставить электронные.
Проверку исправности устройств рекомендуется проводить в таком порядке, как представлено в материале. Если выясняется, что поврежден предохранитель, то его можно заменить, а при плохом контакте следует поджать клемму. Если же поврежден провод, тогда его нужно заизолировать или заменить, а вот если поломка возникла с самим механизмом часов, тогда придется их заменить или отремонтировать. Практика показывает, что проще их заменить, тем более что электронные устройства не только стильно смотрятся, но еще и имеют более широкий функционал.
Подключение
Вопросом о том, как подключить часы на ВАЗ 2107, задаются все владельцы, которые снимали торпеду, а после ставили на свое место. На ВАЗ 2107 на центральной консоли установлены электромеханические часы круглого типа. Они устанавливаются на все модели семерок, как карбюраторные, так и инжекторные.
Рассматриваемые устройства расположены рядом с прикуривателем. Подключаются они в штатную сеть, от чего и приводятся в действие. Для обеспечения работы часов задействуются три провода, схема подключения которых изображена на фото ниже.
Эти три провода имеют следующие назначения:
- провод питание часов;
- питание подсветки часов ВАЗ;
- минус.
Минусовой провод крепится на корпус устройства, а питание часов и подсветка подключаются к плюсовым клеммам. При подключении нужно учитывать, что непосредственно питание часов подключается к плюсовому проводу, а подсветка подсоединяется клеммой проводов от габаритов. Это значит, что подсветка срабатывает при включении габаритов.
Демонтаж и монтаж
Демонтаж устройства проводится непосредственно для того, чтобы проверить, отремонтировать или заменить его.
- Обесточивается бортовая сеть машины путем откидывания клеммы минус от АКБ.
- Вынимается панель приборов, поддев ее аккуратно при помощи шлицевой отвертки.
- После этого можно отключить клеммы от часов, и демонтировать их.
Принцип установки обратный, поэтому после ремонта или замены, следует выполнить манипуляции в порядке, обратном снятию.
Аналоги штатных часов
Вместо штатных на Ваз 2107 можно поставить электронные часы, которые будут смотреться намного красивее. Многие именно так и делают, не дождавшись, пока перестанут работать штатные устройства, меняют их на электронные аналоги. Тем более что процесс замены для Ваз 2107 не имеет никаких трудностей.
