Не работает плафон освещения салона ваз 2114: схема, замена лампы

Повреждение проводки

Последняя и самая нежелательная причина неисправности – обрыв проводки выключателя. При отсутствии видимых повреждений проводки найти место обрыва без «прозвонки» сложно. Если обрыв удалось найти – следует полностью заменить провод, а не пытаться склеить его изолентой, т.к. укорачивание проводов ведет к изменению сопротивления.

Также причиной некорректного срабатывания бывает окисление контактов внутри корпуса осветителя. Достаточно зачистить и вернуть все пластины в заводское положение. Для проведения замены проводки освещения в сборе понадобится схема подключения салонного света. Ниже представим схему в подробностях.

Для полного разбора схемы разберем обозначения:

X1 – лампа освещения;
SW1- заводской переключатель режимов подсветки;
SW2-SW5 – концевики в дверях;
F – предохранитель.

Проверка неисправности должна производиться с изучения предохранителя и лампочек. Лишь после этого стоит искать причину проблемы в концевиках и провдке.

Не работает стеклоподъемник на ВАЗ 2114? Ремонтируем без сторонней помощи

Что же делать, если не работает стеклоподъемник на ВАЗ 2114? Варианта как всегда два, либо довериться специалистам, загнав автомобиль в сервисный центр, либо запастись терпением и инструментами, сделав все самостоятельно. Владельцы ВАЗ обычно прибегают ко второму варианту, он экономически обоснован и не требует каких-либо особы знаний.

Не работающие стеклоподъемники на ВАЗ 2114

– это распространенная проблема на автомобилях отечественного производства. В зависимости от комплектации, ВАЗы имеют в своем распоряжение электроподъемникиили ручные. Но в любом случае, ремонт того или иного вида будет принципиально отличаться от другого (ну это и логично). Но чаще всего, по наблюдениям, под тему данной статьи, попадает первая категория. Что ж с нее и начнем.

Электрические стеклоподъемники давно вошли в обиход автолюбителей, они значительно повысили уровень комфорта в машине. Естественно, как и все прочее, данное нововведение было внедрено на практике иностранными производителями. Отечественный автопром подхватил эту идею значительно позже.

Если говорить отвлеченно, то по качеству сборки, иностранные производители на голову опережают российский автопром (впрочем есть и значительные отличия в ценах, обслуживание и комплектующие).

Что это значит? Все очень просто

, ценителю российских автомобилей придется постоянно бороться с возникающими мелкими (и не всегда мелкими) проблемами, такими как сломанные стеклоподъемники.

Если ваша машина комплектовалась стеклоподъемниками с механическими ручками, то причина поломки легко находима. Скорее всего, кто-либо, водитель или пассажир, приложили лишние усилие и механизм дал слабину. В этом случае, необходимо разбирать дверь авто с внутренней стороны, снимаю всю обшивку.

В случае, если не работает электроподъемник, то тут тоже все достаточно просто. Дверь, на которой произошла подобная проблема, следует разобрать аналогичным способом. Механизм электроподъемников стекол состоит из неразборного моторчика, которые может элементарно сгореть и требовать замены. Также от него идет тросик с планкой. Перед заменой, естественно, необходимо проверить, поступает ли электрический сигнал на моторчик.

Это интересно: Какой должен быть зазор на свечах зажигания

Возможно причина кроется не в самом механизме

, а допустим, в неисправной кнопке, либо в прочей электрике. Необходимо проверить предохранители, которые располагаются под рулем справа (под крышкой, подробнее изучайте в инструкции к пользователю автомобиля).

За стеклоподъемники, обычно, отвечает предохранитель F5. Если предохранитель оказался целым, далее мультиметром измеряем напряжение на клеймах моторчика. Для этого можно использовать обычную лампочку на 12В.

Нет напряжения?

Необходимо тщательно проверить проводку, идущую от моторчика, осмотрите реле и блок управления. Очень часто автомеханикам приходится видеть проблемы с кнопкой, которой управляется стеклоподъемник. Не стоит ее чинить, если проблема в ней, просто замените.

Это не дорого и в будущем не будет приносить головной боли. Если напряжение на двигателе есть, а он не срабатывает, скорее всего у него запала щетка привода. Решить эту проблему можно нажав на кнопку и провернув ось моторчика. При обрыве тросика, требуется полная его замена.

Как вы видите, все достаточно просто. Причины, по которым не работает стеклоподъемник на ВАЗ 2114, весьма тривиальные и требуют лишь внимательности. Даже новичок справиться с их решением.

Не работают стеклоподъемники ВАЗ 2114

Нередко бывает, что не работает стеклоподъемник ваз 2114, и это доставляет массу проблем. Такая вещь, как электрические стеклоподъемники, на данной модели, заметно увеличивают комфорт, по сравнению с предыдущими моделями АвтоВАЗа, и лишаться их совсем неохота. Сама конструкция стеклоподъемников простая, но, в то же время, не самая надёжная. К тому же, блок предохранителей находится под капотом, прямо под местом стёка воды. Из-за чего, в него может попадать вода и происходить замыкание, или окисление контактов. Не работает стеклоподъемник ваз 2114 по нескольким основным причинам, среди которых: выход из строя элементов управления, окисление контактов и пропадание питания. На этой станице мы подробно расскажем о каждой из возможных проблем, и о том, какие есть способы проверки и устранения их. Наверное, самая частая причина неработающего стеклоподъемника – это нерабочая кнопка. С неё и начнём.

Многие автовладельцы вазовских автомобилей замечали, что, со временем стеклоподъемники работают всё медленнее. Часто это бывает именно из-за проблем с кнопками ЭСП. Внутри кнопок контакт между пластинами становится всё хуже, вплоть до того, что пропадает совсем и стекло перестаёт подниматься и опускаться.

Главная причина нерабочей кнопки – это отказ работать одного из стеклоподъемников. Почти нереально, чтобы сразу перестали работать две кнопки. А так как все кнопки ЭСП на этой машине одинаковые, то можно вместо кнопки, стеклоподъемник которой не работает, установить кнопку с работающего механизма.

Поменять кнопки местами можно на водительской двери. Для этого нужно плоской отвёрткой или ножом поддеть сами кнопки и снять их с фишек. Затем подключаем кнопки, поменяв их местами. Если неработающий стеклоподъемник заработал, а прежде рабочий перестал функционировать, то нерабочая кнопка подлежит замене или ремонту.

После снятия кнопки переходим к рабочему месту. На корпусе, по бокам, есть защелки, которые нужно загнуть, после чего верхняя часть снимется без проблем. Далее, снимаем «качельку», на которую нужно нажимать, и две металлические пластины. Мы видим плату, её нужно выпаять, но, перед этим, маркером пометить расположение.

Выпаянную плату следует отложить в сторону. Теперь нужно отогнуть верхние контакты, которые прижимаются качелькой к нижним контактом, чтобы между ними был достаточный зазор для прочистки. Хорошо зачищаем контакты мелкозернистой наждачной бумагой и производим сборку кнопки в обратной последовательности. Идём ставить в автомобиль и тестировать. Если всё сделано правильно, то кнопка «оживёт» и будет функционировать не хуже новой.

Реле стеклоподъемников также может выйти из строя, из-за чего они не будут работать. Открыв крышку блока предохранителей нужно найти по схеме на крышке реле и предохранитель, отвечающие за ЭСП. Сначала смотрим предохранитель, если он целый, то переходим к реле. На ножках релешки и предохранителя не должно быть никакого налёта, а если он присутствует, то нужно его удалить при помощи WD-40, но лучше будет снять весь монтажный блок для чистки. Налёт свидетельствует о попадании влаги, из-за чего пропала проводимость тока между контактами. С большой вероятностью, после удаления налёта механизм заработает, однако, нет гарантии, что после очередного дождя или мойки проблемы не начнутся вновь.

Реле ЭСП можно проверить, просто поставив на его место другое реле, заведомо рабочее, например, от дальнего света. Если после перестановки стеклоподъемники заработали, то нерабочее реле отправляется на помойку. Остается только купить и установить новое.

Если предохранитель сгорел, то меняем его на целый и проверяем работу ЭСП. В ситуации, когда всё работает можно считать проблему решенной. На ВАЗе бывает, что предохранители перегорают без веских причин.

Но, если только установленный предохранитель перегорел, значит, в цепи питания есть короткое замыкание. Возможно, где-то перебит провод питания и он коротит на массу. Решение такой проблемы лучше доверить автоэлектрикам.

Еще проблемы могут возникнуть с моторчиком стеклоподъемника. Внутри него может сломаться червячный механизм. При такой проблеме, внутри двери будет слышно работу мотора, однако, стекло двигаться не будет. Мотор также может просто сгореть.

Сам механизм подъема/опускания стекла ломается крайне редко, но и из-за него также не работает стеклоподъемник ваз 2114. Симптомы сломанного механизма такие: стекло чуть дергается, но не двигается, как положено, при этом слышно напряженное жужжание моторчика.

Замена предохранителей на ВАЗ 2114

Когда в работе электросети автомобиля и двигателя обнаруживаются какие-то неполадки, будь то перегорание лампочек или отказ каких-нибудь электрических устройств водитель должен в первую очередь проверить работоспособность предохранителей. Порядок действий при этом следующий:

определить, где находятся предохранители на ВАЗ 2114, которые возможно вышли из строя. Для этого посмотреть в руководстве по эксплуатации машины схему расположения защитных устройств и определить, находятся они в монтажном блоке или под приборной доской в районе расположения ног переднего пассажира;
при работе с электросистемой автомобиля обязательно отключается «минусовой» контакт аккумулятора;
открыть пластмассовые защелки, удерживающие крышку монтажного блока;
снять с крепления в правой верхней части блока пластмассовый пинцет, он может быть красным, прозрачным или желтым;
взять защитное устройство, в цепи которого предполагается поломка, пинцетом за корпус и вытащить предохранитель;

существуют правила, выработанные опытом эксплуатации, как проверить предохранитель. В первую очередь надо визуально определить, прогорела плавкая вставка внутри корпуса или ЗУ находится в исправном состоянии;

если разрушение вставки визуально определить невозможно, требуется проверить защитное устройство с помощью прибора;
в том случае, если получено подтверждение, что перегорает предохранитель, необходимо его заменить на работоспособный. Цена на блок предохранителей ВАЗ 2114 на автомобильном рынке составляет около 2000 рублей, а набор из отдельных ЗУ подобного типа будет стоить 150 -250 рублей.

Категорически запрещено ставить вместо вышедших из строя ЗУ самодельные устройства или перемычки, а также предохранители с другим номинальным током вставки. Возможно короткое замыкание, вплоть до пожара.

При работе с монтажным блоком нельзя применять металлические отвертки или другие металлические инструменты, это может привести к КЗ и выходу из строя монтажных дорожек блока.

Предлагаем Вам посмотреть полезное видео:

Блок предохранителей ваз 2114 нового эталона

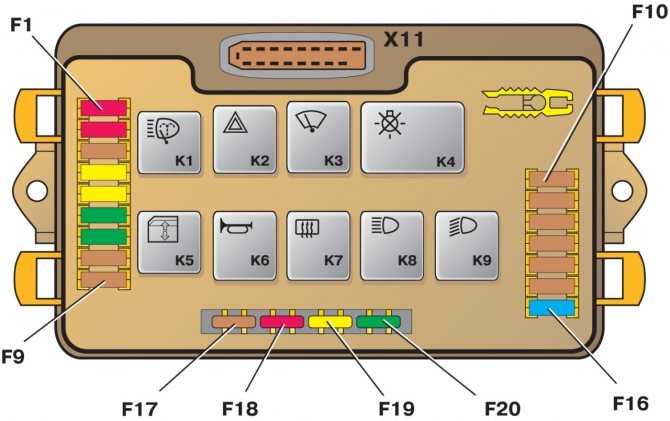

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

У ВАЗ 2114 предусмотрены два блока

Электрическая схема предохранителей ВАЗ 2114 предусматривает разделение на два монтажных блока:

Основной комплект приборов вмонтирован под капотом с левой стороны (если смотреть с позиции водителя). Крышка из пластика держится на фиксаторах, при помощи которых легко отщёлкивается и ее после этого можно снять. Внутренняя сторона этой крышки оборудована схемой расположения, где указаны величины номинальной силы тока для каждого элемента. Подробная электрическая схема монтажного блока с порядком подведения контактов к штекерам изображена в руководстве по эксплуатации Лада 2114.

Не допускается вставка предохранителя, ампераж которого превышает допустимые значения в схеме. Это ставит под угрозу электрооборудование. В правом верхнем углу монтажного блока предусмотрен пинцет. Конструкцией данного блока предусмотрено семнадцать рабочих предохранителей (которые схематично названы F1-F16) и четыре резервных защитных элемента (F17-F20): серый (2 А), розовый (4 А), жёлтый (20 А); зелёный (30 А).

Второй монтажный блок ВАЗ 2114 располагается в салоне под бардачком, справа от центральной приборной консоли. Добраться до него можно, отодвинув назад до упора пассажирское кресло. В состав этого монтажного блока включен защитный элемент для бензонасоса (с номинальным током 15 А). Остальные ЗЭ предназначены для защиты реле вентилятора, датчика скорости (встроенного в КПП), датчика массового расхода воздуха.

Номинальный ампераж элемента — 7,5 А. С такой же номинальной силой тока предусмотрен элемент для блока зажигания и ЭБУ.

Как выполнить поиск неисправности?

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

Выход из строя предохранителя.
Обрыв проводов на одном из участков цепи.
Неисправность концевого выключателя.
Перегорание лампочек.
Окисление контактов в патронах ламп.
Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.

Новый предохранитель, устанавливаемый вместо вышедшего из строя, должен быть рассчитан точно на такую же максимальную силу тока. Если она будет меньше, то предохранители будут перегорать чаще, а если больше — перегореть может уже само защищаемое устройство.

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Срабатывает он автоматически при нажатии на педаль. Для того, чтобы проверить его исправность — достаточно посмотреть, подходит ли питание к его контактам (на одном из контактов наличие питания должно быть постоянным). Кроме этого, если нажать педаль и включить таким образом концевик, то на его разъемах можно будет измерить напряжение.

В случае, если на контактах выключателя ток отсутствует, то следует проверить провод, идущий к концевику от блока предохранителей. Если прозвонка показала, что провод неисправен (есть разрыв), то его следует заменить на новый и повторить проверку.

В противном случае (если с проводом все в порядке) следует отсоединить его (а также другой провод, подходящий ко второму разъему) от выключателя и соединить напрямую. Если после такой операции стоп-сигнал заработал, значит вышел из строя сам концевик, и его следует заменить.

Приобретать новый концевой выключатель стоп-сигналов следует точной такой же модели, как и вышедший из строя. Установка выключателя другого типа может привести к некорректной работе сигнала.

Как правильно заменить перегоревший элемент

Вытаскивать из соответствующих гнёзд предохранители нужно при помощи специального пластикового пинцета, который можно найти здесь же, верхнем углу справа в блоке монтажном ВАЗ 2114. Поддевать предохранители на необесточенных цепях какими-либо металлическими предметами нельзя ввиду опасности короткого замыкания. Следует учитывать, что всегда под напряжением находятся электрические цепи звукового сигнала, сигнализации и т. д. Для обеспечения безопасности при ремонте цепей схема должна быть обесточена – нужно просто отсоединить провод от «минусовой» клеммы.

Не всегда можно визуально точно определить работоспособность предохранителей. Однозначно определиться можно будет только после «прозвона». Для этого понадобится обычный тестер, который нужно будет заранее установить в режим «прозвонки». После этого достаточно будет просто приложить две клеммы тестера к выводам подозрительных предохранителей. Если будет слышен характерный звук, предохранитель исправен – причина неисправности оборудования автомобиля не в нём, а наверняка где-то дальше в проводке или в самом приборе.

И последнее, никогда не используйте медные «вставки» либо предохранители, сила тока которых не соответствует номиналу. Используя неадекватную замену, рассчитанную на больший ток, имеется риск повреждения «дорожки» печатной платы блока и даже выхода из строя электроприбора. Недостаточно же мощные предохранители не смогут обеспечить продолжительную и бесперебойную работу потребителя тока в электросети автомобиля.

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Тюнинг плафона

Такая приятная и увлекательная вещь для автолюбителя, как тюнинг своими руками, возможен и с плафоном освещения салона. Вместо обычного устанавливается плафон с программируемой светодиодной лампой. Он имеет расширенные функции:

выбор трех режимов яркости, этот выбор производится переключением выключателя с интервалом в одну секунду, запоминается последнее включение;
задержка выключения 6—8 секунд с плавным гашением лампы;
автоматическое отключение при незакрытой или неплотно закрытой двери через 30 минут.

Цена на такой плафон всего около пятисот рублей, поэтому выбор очевиден.

Порядок установки и подключения плафона с программируемой светодиодной лампой:

снимается пластмассовый рассеиватель штатного плафона;
отсоединяются провода от контактов этого устройства;
выворачиваются четыре самореза удерживающие корпус осветителя на потолке кузова и снимается корпус старого прибора;
светодиодный осветитель освобождается от пластмассовой прозрачной крышки-рассеивателя;
электропроводка подсоединяется к штеккерам светодиодного осветителя в соответствие со схемой;
корпус нового плафона крепится к потолку кузова на штатное место саморезами;
пластмассовый рассеиватель фиксируется на корпусе.

Следует отметить, что такой осветительный прибор выдает более яркий свет, который в темное время суток является хорошим подспорьем для всех людей, которые находятся в машине.

Подготовка электрики к зиме

Электрика в ВАЗ 2114 — немощное место и подлежит сезонной проверке

Как правило, подготовка к зимнему вождению ограничивается заменой шин, проверкой аккумулятора и «незамерзайкой». Но максимальные летние температурные нагрузки, повышенная влажность осенью, пыль и загрязненность контактов негативно сказываются и на работоспособности электрики. Чистота — заклад не только здоровья, но и качественной работы электрооборудования автомобиля. Загрязненные или неплотно зафиксированные клеммы нередко становятся причиной невозможности завести автомобиль. Чувствительность электрики автомашины в период перехода на более экстремальные для нее условия эксплуатации — фактор, о каком многие забывают. Понижение температуры и ее перепады негативно сказываются на изоляции проводов, содействуют образованию микротрещин. Постоянная вибрация приводит к ухудшению контактов. Поскольку по отзывам обладателей Лады 2114 электирика — не самое сильное ее место, она, наряду со свечами, шинами и аккумулятором подлежит сезонной проверке.

Как провести замену подсветки печки и её регулятора

Если предстоит замена перегоревших лампочек печной подсветки на такие же или светодиодные, потребуются следующие инструменты и материалы:

крестовая отвёртка;
плоскогубцы;
нож;
новые лампочки накаливания или их светодиодные аналоги.

Процесс замены подсветки протекает следующим образом:

Первым делом необходимо отсоединить клеммы, по которым поступает питающее напряжение.
Затем придётся отсоединить приборную панель от торпедо, чтобы получить доступ к внутренней части регулятора печного отопления. Это — наиболее сложный этап замены подсветки. Для этого предстоит вывернуть 9 винтов.

Чтобы заменить лампочки в подсветке печки, нужно снять приборную панель
В отопительном приборе имеются две лампочки, одна из которых закреплена непосредственно на самом регуляторе печки, а вторая расположена на рычагах, управляющих потоками воздуха в салоне. Следует вынуть и проверить обе.

В глубине шкалы под рычагами управления печки таится лампочка
Замену лампочек очень полезно приурочить к одновременной проверке состояния воздуховодов в системе отопления. Зачастую их сопла отходят друг от друга, что создаёт излишний шум при работающей печке и заметно снижает её эффективность.
Затем пришедшие в негодность лампочки заменяются на такие же или на более дорогие, но имеющие гораздо больший срок эксплуатации светодиодные.
Подключая клемму с напряжением, необходимо при разобранном торпедо проверить работоспособность новых лампочек.
В случае, если всё нормально, прибор устанавливается на место в обратном порядке.

В штатном режиме подсветка шкалы печки и её регулятора ярка, наглядна и информативна

Это интересно: Не горит освещение салона ВАЗ 2107: как поменять лампочки и какие нужны

Другие возможные причины неисправности омывателя

После того, как владелец автомобиля определит, какой предохранитель отвечает за омыватель лобового стекла ВАЗ 2114, необходимо проверить его работоспособность. Если другие цепи, защищаемые предохранителем, работают без изменений, это означает что плавкий элемент не вышел из строя. Существует ряд других причин, по которым может не работать омыватель лобового стекла.

Электрические повреждения

Нарушено соединение между контактными площадками предохранителя и монтажного блока. Неисправность может возникнуть в результате нарушения правил монтажа плавкого элемента или появления окислений. Для устранения неисправности необходимо восстановить контакт.
Вышел из строя монтажный блок, установленный в моторном отсеке. Следует заменить блок на заведомо рабочий или перепаять контактные дорожки.
Поломка подрулевого переключателя. Неисправность приводит к невозможности замкнуть цепь и включить электродвигатель. При выявлении поломки необходимо заменить подрулевой переключатель заведомо рабочей деталью.
Обрыв проводки. Повреждение проводов, идущих к электродвигателю, в некоторых случаях становится причиной неработоспособности омывателя. Для выявления неисправности потребуется проверить целостность проводов с помощью мультиметра. Поврежденный элемент следует заменить новым.
Не работает реле К3. Неисправность может быть связана с плохим соединением контактных площадок реле и блока предохранителей или поломкой реле. Проводят замену деталей заведомо рабочими. При необходимости контактные площадки очищают от окислений.

Механические поломки

Некорректная работа омывателя может быть связана с возникновением неисправностей механического характера. Наиболее часто выходят из строя:

Насос. Использование жидкости низкого качества приводит к быстрому износу деталей насоса. Проверить работоспособность двигателя омывателя ветрового стекла ваз 2114 можно самостоятельно, без использования специализированного оборудования. Для проведения диагностики насос демонтируют с автомобиля и подключают его аккумуляторной батарее напрямую. В случае выявления поломки следует заменить деталь новой.
Шланг. Под действием негативных факторов окружающей среды на наружной поверхности шланг омывателя появляются микротрещины. Размер отверстия в форсунке гораздо меньше диаметра шланга. В результате этого во время работы омывателя в шланге образуется давление. В совокупности с микротрещинами это приводит к его разрыву. Признаком неисправности является нормальная работа насоса и отсутствие подачи воды из форсунок с одновременным снижением уровня жидкости в бачке. Для устранения поломки необходимо заменить шланг новым.
Форсунка. Небольшое отверстие в распылителе предусмотрено для подачи жидкости на лобовое стекло под давлением. Использование омывайки низкого качества приводит к засору форсунок. Устранение неисправности предполагает замену деталей или их чистку. Для правильного распыления жидкости после ремонта форсунок потребуется их регулировка.
