Как отрегулировать фары на гранте своими руками

Ремонт своими руками гидрокорректора фар на Ладе Гранте

Как говорилось выше, устройство по регулировке фар, когда не работает, то есть только несколько причин этого. Основная причина, это образование трещин.

Необходимо визуально осмотреть гидрокорректор. Если вы выявили на соединительных трубопроводах трещины, которые зачастую образуются из-за сильных температурных перепадов в моторном отсеке, то ремонтные работы заключаться будут непосредственно в устранении этих самых трещин. Если трещина располагается вблизи с исполнительным механизмом или самим корректором, тогда следует откусить трубку.

Вам потребуется установить новую, целую трубку, и затем прокачать систему тосолом. Используя пассатижи для этого, нужно аккуратно извлечь заглушку корректора, дабы была возможность наполнить тосолом систему. Вам может потребоваться помощь кого-либо, или воспользоваться специальным приспособлением, которое предназначается для выдвижения штока из системы корректора непосредственно в исполнительном механизме

Важно делать все последовательно и правильно, помощник выдвигает аккуратно шток, используя для этой цели, заготовленные заранее пассатижи, а в это самое время вы заливаете не спеша в систему тосол. Главное штоком делать исключительно плавные движения, поскольку есть большая вероятность попадания в систему корректора воздуха

После того, как система гидрокорректора фар LADA Granta заполнена жидкостью, при этом вместо имеющейся заглушки поставьте подходящий по диаметру саморез, у которого предварительно спиливаем острую часть. Далее обязательно проверьте работу систему, два штока при исправной работе должны единовременно выдвигаться.

Общая информация

Настройки фар сбиваются по самым различным причинам – начиная от бездорожья и заканчивая мелким дорожными происшествиями.

Симптомы тоже могут различаться, к примеру, проблемы с ближним светом чаще всего возникают из-за поломки реле или предохранителя.

Оговоримся и о том, что устанавливаемый на Грантах подкорректор фар способен лишь компенсировать различную нагрузку автомашины, однако, выравнивать горизонтальную плоскость владелец автомобиля должен самостоятельно.

Главным мотивом регулировки фар является недостаток света при освещении дороги, имеющий в основе несколько возможных причин:

Обычно сошедший с конвейера автомобиль настраивается под массу среднестатистического автовладельца (75 кг). Если вес вашего тела отличается от веса, предусмотренного настройками, то регулировку лучше провести сразу после приобретения автомобиля;
При поломке гидрокорректора, что выражается в искривлении света фар и затруднении корректировки;
После проезда по бездорожью;
При покупке б/у машины, поскольку в этом случае регулирование фар производилось прежним хозяином автомобиля под собственные потребности и вес.

Остановимся чуть подробнее на гидрокорректорах. Эти устройства устанавливаются на автомашинах производителем и призваны регулировать фары выше либо ниже, в зависимости от степени загруженности авто.

Поскольку автоматическая настройка у них отсутствует, то и регулировку требуется осуществлять самостоятельно, органы управления корректором расположены у рукоятки включения света.

Нулевое положение соответствует машине с одним человеком в салоне (водителем).

Принцип работы прибора заключается в следующем:

управление цилиндром корректора осуществляется благодаря рукоятке;
цилиндр ответственен за регулировку уровня давления в трубках, идущих к толкателю;
толкатели расположены непосредственно в фарах, и чем выше будет подниматься давление в трубке, тем активнее станет давить на шток жидкость, расположенная во внутренней части толкателя;
важнейшим для регулировки фар положением является то положение, в котором находится шток.

Новая Лада: Как отрегулировать сцепление на Лада Гранта — фото, видео, два способа

При поломке корректора, которая часто выражается в том, что одна из фар перестает на него реагировать, нужно отремонтировать толкатель – именно его неисправность в абсолютном большинстве случаев ведет к неисправности прибора в целом. Существует два метода ремонта толкателя. Первый из них не предусматривает его последующей регулировки, для претворения этой методики в жизнь вам понадобится:

Извлечь из фары сломанный толкатель;
Прогреть трубку толкателя (это придаст ей большую эластичность), после чего снять с нее толкатель;
Закрутить со стороны трубки саморез (обязательно закручивайте его под углом, от глубины закрутки самореза прямо зависит степень выпирания штока);
Затем отрегулируйте длину самореза для получения необходимого вам итогового результата.

Второй метод предусматривает возврат гидрокорректора в полностью функциональное состояние. Для этого нужно:

Извлечь из фары толкатель;
После согревания трубки снять ее с толкателя;
Попробовать подвигать толкатель с помощью плоскогубцев (прибор не будет функционировать, если в нем недостаточно жидкости, либо отсутствует должное давление);
При движении штока в толкатель докачивается тосол (с помощью обычного шприца), после чего система собирается обратно;
При отсутствии движения штока следует закачать в толкатель незначительное количество тосола (до необходимого уровня), и попробовать разработать шток;
Определить оптимальный уровень жидкости, находящейся внутри толкателя, можно как опытным путем, так и методом сравнения неисправного гидрокорректора с рабочим прибором.

Замена гидрокорректора фар на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Гидрокорректор фар — благодаря нему осуществляется регулировка фар по высоте, вот к примеру назад в багажник вы положили очень тяжёлый груз от которого машина очень сильно просела и вследствие чего её передняя часть задралась высоко вверх и для встречных водителей это будет очень неудобно, потому что вы им будете просто светить в глаза а благодаря этому корректору фар повернув который, вы можете очень легко и быстро опустись фары чтобы они светили вниз и тем самым не слепили встречных водителей, поэтому данный корректор фар очень удобен но когда он выходит из строя он перестаёт регулировать пучок света фар и поэтому многие люди стразу задумываются о его замене.

Примечание! Для того чтобы заменить гидро-корректор фар, вам нужно будет запастись: Плоской отвёрткой и удлинителем с накидной головкой!

Где находится гидро-корректор фар? Его месторасположение начинается от самого салона автомобиля, а именно в салоне стоит главный цилиндр и от него идут два провода на два исполнительных цилиндра, которые в этот момент подсоединены к обоим фарам, то есть по два исполнительных цилиндра на фару.

Улучшаем качество проделанной работы

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Установка ламп строго в соответствии с каталожными артикулами. Покупка комплектующих, отличных от заводских, не гарантирует качество освещения, длительность ресурса эксплуатации.

Общая информация

Обычно сошедший с конвейера автомобиль настраивается под массу среднестатистического автовладельца (75 кг). Если вес вашего тела отличается от веса, предусмотренного настройками, то регулировку лучше провести сразу после приобретения автомобиля;
При поломке гидрокорректора, что выражается в искривлении света фар и затруднении корректировки;
После проезда по бездорожью;
При покупке б/у машины, поскольку в этом случае регулирование фар производилось прежним хозяином автомобиля под собственные потребности и вес.

Нулевое положение соответствует машине с одним человеком в салоне (водителем).

Принцип работы прибора заключается в следующем:

управление цилиндром корректора осуществляется благодаря рукоятке;
цилиндр ответственен за регулировку уровня давления в трубках, идущих к толкателю;
толкатели расположены непосредственно в фарах, и чем выше будет подниматься давление в трубке, тем активнее станет давить на шток жидкость, расположенная во внутренней части толкателя;
важнейшим для регулировки фар положением является то положение, в котором находится шток.

Новая Лада: Схема предохранителей лады гранта с описанием

Извлечь из фары сломанный толкатель;
Прогреть трубку толкателя (это придаст ей большую эластичность), после чего снять с нее толкатель;
Закрутить со стороны трубки саморез (обязательно закручивайте его под углом, от глубины закрутки самореза прямо зависит степень выпирания штока);
Затем отрегулируйте длину самореза для получения необходимого вам итогового результата.

Извлечь из фары толкатель;
После согревания трубки снять ее с толкателя;
Попробовать подвигать толкатель с помощью плоскогубцев (прибор не будет функционировать, если в нем недостаточно жидкости, либо отсутствует должное давление);
При движении штока в толкатель докачивается тосол (с помощью обычного шприца), после чего система собирается обратно;
При отсутствии движения штока следует закачать в толкатель незначительное количество тосола (до необходимого уровня), и попробовать разработать шток;
Определить оптимальный уровень жидкости, находящейся внутри толкателя, можно как опытным путем, так и методом сравнения неисправного гидрокорректора с рабочим прибором.

Регулировка фар

Для начала автомашину требуется подготовить к регулировочным работам: проверьте давление в шинах, выставьте подкорректор в нулевое положение, после включите ручной тормоз.

На водительском месте размещается груз весом в 70-75 кг, призванный имитировать водителя, из листа ДСП делается экран, который затем выставляют перед автомобилем на расстоянии от трех до пяти метров. Заправьте полный бак и положите запаску – все это поможет воссоздать стандартную при управлении машиной ситуацию. Также удалите пыль и любые загрязнения с фар и проверьте, нет ли деформаций на кузове автомашины, при их наличии настроить фары будет очень сложно.

Помните – регулировочные работы должны проводиться только в помещении с ровными стенами (как минимум – с одной).

Процесс по самостоятельной регулировке фар проводится в такой последовательности:

Сначала поставьте автомобиль на ровный участок поверхности напротив ровной стены, расстояние до стены должно составлять от трех до пяти метров;
Замерьте уровень высоты от поверхности пола до ламп ближнего света, после чего отметьте их мелками на стене напротив каждой из фар – так вы отметите верхнюю границу прохождения пучка света;
Затем отступите вниз примерно на 35 мм и сделайте еще одну метку;
Закройте одну из фар газетой таким образом, чтобы ее свет не наложился на световой пучок соседней фары, после чего нужно включить ближний свет;
При помощи регулирующего устройства скорректируйте высоту света так, чтобы верхний край соответствовал оставленным вами настенным меткам;
Закройте вторую фару и отрегулируйте ее аналогичным образом;
Если это необходимо – корректируйте свет вправо-влево при помощи специальных вентилей (они размещаются непосредственно на фарах).

При правильно и последовательно проведенной регулировке фар по горизонтали, верхние части изломов пятна света окажутся на том же расстоянии, на каком они находятся между лампами ближнего света.

Помимо прочего, уделите внимание и галогенной фаре, особенно ее мощности, поскольку любые отклонения затруднят процесс регулировки и скажутся на качестве его проведения. Не забывайте о том, что каждая партия автомашин обладает собственными особенностями, касающимися постановки пучков света

Ознакомиться с ними вы сможете прочитав инструкцию по эксплуатации автомобиля.

Как видно из написанного выше, самостоятельная регулировка фар на Ладе Гранта не относится к сложным и трудновыполнимым задачам, весь процесс займет у вас примерно двадцать минут.

Установка порогов дверей на Ладу Гранту
Камера заднего вида на Лада Гранта
Задняя подвеска Лада Гранта
Коробка передач Лада Гранта
Удаление скрипов панели приборов на Лада Гранта
Установка подсветки бардачка для Лада Гранта

Лампы ближнего света на Ладе Гранта – какие выбрать пошаговая инструкция замены

Хорошая видимость на дороге, особенно в темное время — залог безопасности. Правильно установленная система освещения крайне важна для автомобиля, всегда актуален вопрос бесперебойной работы дальнего и ближнего света фар на автомобиле Лада Гранта.

В сегодняшней статье мы с вами поговорим о неисправностях и причинах выхода из строя (перегорания) ламп ближнего света на автомобилях Лада Гранта, рассмотрим на что обратить внимание при выборе, а так же, я расскажу вам по пошаговой замене этого несомненно важного элемента автомобиля

Основные причины перегорания ЛБС на Гранте

Чаще всего владельцы Гранты жалуются на достаточно частый выход из строя ламп ближнего света. Действительно, имен они чаще всего требуют замены, что вполне объяснимо: ведь и работают они почти постоянно.

Если раньше владельцы автомобилей включали свет в темное время суток и при ненастной погоде, то сейчас по правилам он должен гореть всегда во время движения. Лампы же не вечны, а если на смену довольно неплохим штатным лампочкам OSRAM куплен более дешевый аналог, проблема может превратиться в регулярную.

Светодиодные лампы на Lada Granta SMD 2835

Вторая распространенная причина перегорания ламп в передних и задних блок-фарах – попадание внутрь влаги. Виной тому становятся обычно потрескавшиеся или плохо прилегающие резиновые уплотнители, расположенные между корпусом фары и стеклом. На наличие проблемы указывает периодическое запотевание фары изнутри.

Галогеновые лампы могут не гореть из-за их неправильной установки. В ходе этой процедуры необходимо избегать касания стеклянной поверхности пальцами.

Жировые следы существенно сокращают срок службы лампочки. Кроме того, хотя и в редких случаях, лампы не горят из-за слишком высокого напряжения, выдаваемого генератором автомобиля или плохого контакта клемм.

Светодиодные галагенновые лампы на Lada Granta H4 (запрещены к использованию)

В общем, как вы смогли заметить причин, по которым перестал гореть ближний свет на Ладе Гранта, может быть более чем предостаточно. Давайте теперь разберемся в каких случаях вам потребуется замена ламп, а в каких стоит обратиться к специалисту.

Когда требуется замена

Замена ламп ближнего света на Гранте может потребоваться в случае их перегорания. Но, если такая неисправность случается очень часто, или вместе с ближнем светом, пропадает или перестает работать любая другая деталь напрямую связанная с электрикой, то в этом случая лучше обратиться к специалисту.

Процесс замены ламп ближнего света на Lada Granta

В большинстве случаев проблема кроется в проводке автомобиля или недостаточным напряжением, выдаваемым АКБ. Самостоятельно без должных навыков найти причину будет крайне сложно.

Особенности выбора ЛБС

Стандартные лампы ближнего света, которые устанавливают на Ладу Гранта 60/55 H4: где 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах H4 — тип цоколя

Поэту обратите внимание на то, что данная лампа используется как для ближнего, так и для дальнего света фар

Кроме того лампы ближнего света на Ладу Гранта отличаются по многим параметрам. Наиболее популярные из которых:

Philips X-treme Vision (самые яркие, дают белый свет) Особенности, заявленные производителем: яркий белый свет, увеличивают зону освещения перед автомобилем на 45 м, высококачественное кварцевое стекло. Один из высочайших показателей яркости и невероятный комфорт в тёмное время суток.
Philips LongLife EcoVision (недорогая, увеличенный срок службы) Особенности: кварцевое стекло высокой прочности, устойчивы к перепадам температуры и вибрации, высокое внутреннее давление — мощный свет.
Bosch Pure Light (увеличенный срок службы) Особенности, заявленные производителем: до 90% больше света, эксклюзивный дизайн с серебряным напылением и голубым сектором.
Osram Original Line (хорошая зона освещения) Особенности: качество оригинальной запасной части (OEM), улучшенная видимость до 130%.

Пошаговая инструкция по замене ламп ближнего света на Гранте

Для того, чтобы заменить лампу ближнего света на Ладе Гранта необходимо выполнить следующий порядок действий:

Выключите зажигание, фары и габариты.
Отсоедините клемму от АКБ
Откройте капот автомобиля.
Светим фонариком под верхней поперечиной с левой стороны, чтобы найти крышку фары
В верхней части отыскиваем язычок фиксатора, нажимаем на него и снимаем крышку
Снять колодку с проводами, потянув за нее с достаточным усилием
Снять резиновый чехол, потянув его за язычок.
Установка лампы производится в обратной последовательности.

➤ Регулировка фар на Ладе Гранте — описание процесса

Заводская регулировка фар на Лада Гранта не идеальная, зачастую владельцы самостоятельно настраивают оптику под «свои нужды».

Процесс корректировки не сложный, под силу каждому водителю. При отсутствии времени обратитесь в сервисный центр для оказания помощи.

Почему сбивается настройка света фар

Некачественная сборка комплектующих, недостаточная фиксация крепежными элементами;

Брак при изготовлении;
Из-за повреждения не работает регулятор наклона фары;
Нарушение условий эксплуатации;
Несоответствие температурных режимов, вследствие чего разрушается, деформируется отражатель, цоколь, посадочное гнездо;
Негативные последствия аварии, удара, столкновения;
Износ пружин, передних / задних стоек, снижается клиренс, кузов машины наклоняется вперед.

Приведенный перечень причин, по которым невозможна регулировка фар, исчерпывающий.

Порядок действий при регулировке фар Лада Гранта своими руками

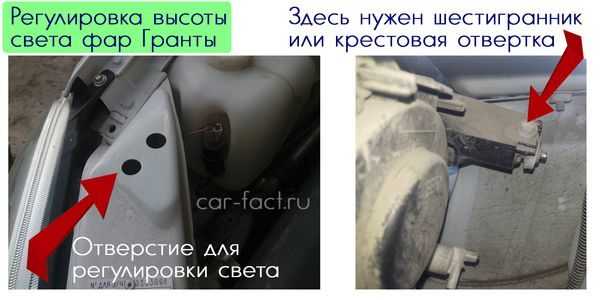

Подготовка инструмента: отвертка, шестигранник.

Установка машины в периметр ремонтной зоны, на ровную платформу.
Проверка давления в колесах, наличие запасного колеса в багажнике, вес груза на водительском сиденье в 75.0 кг.
Регулировка / корректировка светового луча на расстоянии не более 3.0 метров от стены.
Поочередная проверка угла освещения каждой из фар.
Завершение работ, тестирование на исправность и точность освещения.

Система освещения на Лада Гранта (лифтбек) полностью идентична с Калина, Приора, Веста. Поворотник, дальний свет, дневные ходовые огни (далее – ДХО) расположены вместе, в одном модуле.

Каждая из ламп помещается в отдельный патрон с возможностью автономной корректировки гидроцилиндром. Регулировка света фар осуществляется двумя шестигранными винтами:

верхний отвечает за горизонтальное положение светового луча,
нижний за вертикальное.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
При необходимости, повторите процесс настройки вновь.

Улучшаем качество проделанной работы

Регулировка света фар своими руками

Регулировка приборов переднего освещения автомобиля рекомендуется производить ежегодно, также регулировать фары следует в том случае, если:

на автомашине устанавливается новая передняя оптика;
ставятся колеса другого радиуса;
произошла небольшая авария;
выполнен ремонт передней подвески.

Существует несколько вариантов регулирования передней оптики, работу можно выполнить:

в условиях автосервиса на специальном стенде;
самостоятельно, используя ровную площадку и стену здания с гладкой ровной поверхностью.

Регулировку света фар своими руками производят как на стенде, так и без использования специального оборудования, рассмотрим второй вариант, он постоянно используется автолюбителями.

Для примера возьмем регулировку головного света на автомобиле Форд Фьюжен. Работу на улице удобно проводить в темное время суток, в первую очередь выбираем по возможности ровную площадку и находим такое место, где рядом есть белая ровная стена:

подъезжаем близко к стене, цветным мелом отмечаем центр авто, делаем отметку центра каждой фары;
отъезжаем от стены на расстоянии 5 метров;
дальше нам понадобится лазерный уровень, устанавливаем его рядом с задним колесом – его луч направляем так, чтобы он проходил вдоль переднего колеса, по его самому низу;

дальше лучше проходит на стену, на ней видна лазерная точка;
точка от лазера на стене будет являться уровнем по одной фаре (в данном случае, по правой стороне), точно также устанавливаем уровень по левой фаре;
установка точек нужна для правильного выставления уровня – площадка и стена могут быть неровными;
берем измерительный инструмент (рулетку), измеряем расстояние от земли до центра фары (места, где стоит лампа). Для Ford Fusion высота получается приблизительно 0,7 м;
в районе точек, полученных лазером, отмеряем на стене расстояние от земли вверх на 0,7 м с каждой стороны;
проводим три линии – две вертикальных (по точкам лазера) и одну горизонтальную (на высоте 70 см), затем еще одну горизонтальную полосу на 5 см ниже.

Зачем нужна вторая горизонтальная линия? На автомобиле Форд Фьюжен угол падения ближнего света фар равен одному проценту. Если автомобиль отъезжает на 1 метр от стены, то фары наклоняются вниз на 1 см, соответственно, на расстоянии 5 м – на 5 см. Допустим, если бы машина находилась от стены на расстоянии 7 м, тогда бы фары должны быть опущены на 7 см от горизонтального уровня. На каждой модели авто есть свой угол падения ближнего света, в передней части автомобиля под капотом обязательно имеется наклейка, или есть обозначение.

На отрегулированной оптике свет от фар идет по нижней линии, преломление света под углом вверх на каждой фаре должно находиться в точке пересечения нижней горизонтальной линии с вертикальной.

Правильно отрегулированная фара должна светить так, как это показано на рисунке снизу, здесь преломление света начинается именно в точке пересечения, но свет в данном случае можно приподнять чуть выше.

Для регулировки фар на Ford Fusion используем отвертку или вороток с головкой с на 13 миллиметров. Регулируется свет двумя гайками, которые расположены сверху оптики:

одна из них – ближе к переднему крылу;
другая гайка – почти по центру фары.

Гайка, находящаяся по центру оптики, регулирует высоту освещения, с помощью боковой регулировки (ближе к крылу) свет смещается правее или левее.

Прежде чем приступать к регулировке головного света, необходимо:

установить одинаковое давление в шинах;
несколько раз покачать переднюю часть автомобиля вверх и вниз, чтобы подвеска приняла свое нормальное положение;
переключить электрокорректор на положение «0» (правый рычажок на рисунке снизу).

На канале YouTube выложены различные видео, в них подробно рассмотрены вопросы регулирования головного света с наглядными примерами.

Как работает гидрокорректор фар на Гранте

За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.

Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками? Однако об этом расскажем ниже. Специалисты выделили несколько явных признаков, которые указывают на неисправность обозначенного нами механизма:

На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
Герметичность системы регулировки, нарушена.
Заклинил один из имеющихся цилиндров.
