Нужна ли балансировка карданного вала?

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
Круглогубцами удобно без повреждений вынимать стопорные кольца.
Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
Подобным же методом снимите остальные чашки.
После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Виды балансировки

Статическая. Применяется для определения и устранения неуравновешенности ротора без учета сил, возникающих при вращении. Для статического уравновешивания ротора, нужно центр его тяжести сместить так, чтобы ось вращения проходила через него. Применяют для дискообразных роторов с соотношением длины к диаметру не более 1/4. Эта балансировка проводится в одной плоскости коррекции и не подходит для карданной передачи.
Моментальная. Для выполнения этой балансировки определяется и уменьшается главный момент дисбаланса вала, который и является показателем моментной неуравновешенности этого ротора. Такую операцию делают как минимум в двух плоскостях коррекции.
Динамическая. Включает в себя статическую и моментальную. Используется для длинных роторов. Лучше всего подходит для балансировки карданных валов. Поэтому балансировка кардана делается на оборудовании, использующем этот способ.

При наблюдении за процессом балансировки на стенде невозможно понять, какой способ используется. Работа всех стендов выглядит одинаково – вал проворачивается, а дисплей показывает место и величину дисбаланса.

Разборка и сборка кардана

Чтобы балансировка карданного вала после его ремонта своими руками не потребовалась, нужно пометить положение валов, из которых он состоит, относительно друг друга. А собирая кардан, непременно совмещать проставленные отметки. Как это делать, можно увидеть на видео.

Если вы забыли пометить положение составных частей кардана перед разборкой, устранить возникшую из-за этого вибрацию поможет другое видео.

При переделке карданного вала (укорочение, удлинение и т. п.).
После устранения значительной деформации кардана, являющейся следствием, например, сильного удара.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

одна или несколько секций из тонкостенной полой трубы;
шлицевое раздвижное соединение;
вилка;
крестовина;
подвесной подшипник;
элементы крепления;
задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Кардан является унифицированным для всех классических моделей ВАЗ.

Видео балансировки карданов, что бы решить, где отбалансировать кардан

Балансировка этого элемента производится в следующих случаях:

выявление производственного дефекта этой детали в процессе эксплуатации автомобиля. Это происходит не часто, однако, от пусть даже небольшого количества брака не застрахован ни один производитель. Так, например, в компании БМВ официально заложенная доля брака составляет 0,5%, на ВАЗе эта цифра вдвое больше;
при замене карданного вала, вызванной его поломкой;
нарушение технологических зазоров между комплектующими кардана в процессе его сборки и установки на автомобиль (балансировка сперва осуществляется на стенде, после чего элемент разбирается, и балансировка производится на машине);
если установка карданного вала была осуществлена не в соответствии с технологическими требованиями, может быть нарушена его центровка. В этом случае кардан снимается и вновь отправляется на балансировочный стенд, после чего повторно устанавливается на машину;
наиболее частая причина того, что кардан начинает бить, — это его механическое повреждение на дороге. Находясь под днищем автомобиля, кардан запросто может получить удар отлетевшим из-под колеса камнем, вследствие чего его центровка нарушается;
теоретически, нарушение сбалансированности этой детали может стать следствием коррозии, изменившей геометрию какой-либо составляющей кардана, либо даже банальное загрязнение. Однако в этом случае дисбаланс будет не столь большим, чтобы заметно влиять на качество работы этого механизма.

Степень же дисбаланса и, главное, его причину способна показать только диагностика этого элемента. Если нарушение центровки достаточно велико и вызвано оно механическим повреждением либо серьезным износом какой-либо из комплектующих карданного вала, та подлежит замене.

Вернемся к нашим карданам! Причин неисправности и дисбаланса данных устройств может быть множество. Самые основные: износ при длительной эксплуатации, заводской брак, механические деформации, возникшие при ударах. Еще причина — слишком большие зазоры между элементами, из которых он состоит.

Замена крестовины

Далее будет рассмотрены ремонтные работы на ВАЗ-2107 как наиболее распространенной модели авто, оснащенного карданным валом и, соответственно, имеющей шарнирную передачу крутящего момента.

Для работы потребуется:

ключи на 12 и 13 рожкового типа;
ключи на 13 и 27 накидного типа;
молоток;
надставка;
съемник стопорного кольца или пассатижи;
съемник навесного подшипника.

Демонтаж

Замена крестовины карданного вала ВАЗ-2107 начинается с нанесения меток, с помощью которых отмечается взаимное расположение частей вала относительно друг друга. В некоторых случаях это позволяет избежать дальнейшей балансировки детали. Работу выполняют на подъемнике или эстакаде.

Работу начинают с демонтажа карданного вала. Перед тем, как снять кардан, рекомендуется легкими ударами молотка обстучать все имеющиеся резьбовые соединения. После этого ключом на 13 выкручивают болты крепления подвесного подшипника и гайки, крепящие вал к хвостовику. После этого деталь снимают с автомобиля.

Сняв с крестовины стопорные кольца, вал устанавливают таким образом, чтобы подлежащая замене деталь была на весу. После этого молотком и оправкой с крестовины сбивают чашки и извлекают элемент. В качестве оправки можно использовать отрезок трубы или ключ-головку подходящего диаметра. Чтобы облегчить извлечение крестовины, следует зачистить края посадочного места наждачной бумагой или напильником.

Монтаж

Перед тем, как собрать карданную передачу, следует тщательно очистить от загрязнений посадочные места крестовину и стопорных колец. Края отверстий можно обработать наждачной бумагой. Перед началом монтажа с новой крестовины необходимо снять чашечки, после чего не полностью вставить их в посадочные отверстия.

Сама крестовина вставляется в уже установленные чашечки, после чего они набиваются на нее до конца. Для удобства можно использовать мощную струбцину, позволяющую запрессовать элементы без ударных нагрузок. Аналогичным образом осуществляют монтаж крестовины с другой стороны. После этого устанавливаются стопорные кольца.

Совместно рекомендуется заменить и подвесной подшипник.

Замена подвесного подшипника карданного вала осуществляется следующим образом:

ключом на 27 и воротком срывают и откручивают гайку крепления вилки хвостовика;
съемников срывают подшипник, после чего сбивают его ударами молотка;
очищают посадочное место;
монтируют новый подшипник стопорным кольцом назад;
надевают пылезащитную шайбу;
надевают вилку;
затягивают фиксирующую гайку.

Аналогичным образом осуществляется замена крестовины на автомобилях «Газель» и других заднеприводных моделях. Перед тем, как проверить правильность работ на ходу, следует завести авто и понаблюдать за ним. На холостых оборотах машина не должна вибрировать и издавать посторонних стуков.

Наличие вибрации может свидетельствовать о неправильной установке деталей относительно друг друга и необходимости балансировки карданного вала.

Крестовина — карданный вал

Крестовины карданных валов устанавливают так, чтобы масленки были обращены в сторону двойной вилки и навстречу друг другу.

Карданная передача автомобиля ЗИЛ-431410.

У крестовин карданных валов в процессе эксплуатации изнашиваются шипы по длине и диаметру. Износ торцов шипов крестовин определяют измерением расстояния между ними. При размере меньше допустимого крестовины бракуют. Износ шипов по диаметру устраняют наплавкой их в углекислом газе с последующим шлифованием до размера по рабочему чертежу.

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.

Игольчатые подшипники крестовин карданных валов, снабженных пресс-масленками, разрешается смазывать только жидкими трансмиссионными маслами.

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.

Штамповку поковок крестовин карданных валов, корпусов газосварочной аппаратуры и других подобных поковок проводят в блоках штампов с разъемными матрицами, которые в процессе штамповки раскрываются по плоскости разъема на 0 2 — 0 5 мм.

После установки стопорных колец крестовина карданного вала рулевого управления должна свободно проворачиваться во втулках от усилия руки без ощутимого осевого люфта.

Сущность процесса термической обработки крестовин карданного вала, изготовляемых из стали 58 но ГОСТ 1050 — 74 или стали 45 и 50 с ограничением содержания углерода ( селект) и регламентацией по величине зерна, заключается в их сквозном индукционном нагреве с частотой 2400 Гц до 830 — 840 С и двукратном дозированном охлаждении при регламентированной паузе между первым и вторым охлаждениями. Теплота, сосредоточенная в объеме детали, обеспечивает после первого охлаждения более высокий отпуск галтелей шипов.

При этом зев динамометрического ключа прибора накладывают на крестовину карданного вала, указатель закрепляют зажимом на шейке отражателя ведущего вала главной передачи, а шкалу на фланце заднего моста.

Этим же институтом созданы автоматы для сборки штанги толкателя и крестовин карданного вала. Первый автомат осуществляет установку деревянной вставки в металлическую трубку и запрессо вывает с обоих концов наконечники. Производительность установки 500 узлов в час, что в 5 раз больше, чем собирает сборщик вручную. Во втором автомате обоймы сальников и пробковые сальники устанавливаются на четыре пальца крестовины.

Игольчатые подшипники находят широкое применение в узлах с колебательным движением — крестовины карданных валов ( рис. 6), опоры кулис, поршневые головки шатунов и пр.

Для смазывания тяжело нагруженных подшипников качения и скольжения, тросов, крестовин карданных валов, пальцев гусеничных траков и других узлов трения, работающих в условиях высокой влажности и запыленности. Применяются в автомобилях, экскаваторах, бульдозерах, тракторах, вибрационных машинах, подъемном оборудовании.

При работе карданной передачи могут возникнуть следующие неисправности: износ подшипников, крестовины карданного вала и шлицевого соединения, изгиб или скручивание карданного вала. Признаком неисправности карданной передачи являются неплавность ( рывки) при трогании автомобиля с места или при переключении передач и повышенный шум при работе карданной передачи. Износ подшипников и крестовин происходит главным образом из-за повреждения сальников комплексного уплотнения и определяется по увеличенному люфту в шарнире. Изношенную крестовину вместе с подшипниками необходимо заменить. Повышенный шум при работе карданной передачи свидетельствует об износе шлицевого соединения. Изношенные детали необходимо заменить. Биение карданного вала при вращении свидетельствует о том, что вал погнут. Погнутый вал необходимо выправить.

Схема пласти.

Способы устранения конкретных неисправностей

При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве.
В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе.
При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ.
При изгибе КВ нужно заменить гнутые элементы или вал в сборе.
При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки.
В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте.
При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала
вторичной коробки переключения передач необходимо заменить разрушенные элементы.
При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем.
Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник,
а при необходимости заменить промежуточную опору в сборе.
В случае разрушения подвесной опоры КВ замените её. Не упустите возможность использовать промокод Риобет казино на 150 фриспинов за регистрацию. Бесплатные вращения доступны каждому!
При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля.
Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину.
В том случае, когда ослабла соединительная гайка вилки КП, затяните её.
Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение

Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля,
смотря, что наступит раньше, также необходимо смазать КВ. Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях. Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала –
в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам
для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Связанные термины

МКПП (механическая коробка передач)
Задний мост
АКПП (автоматическая коробка передач)

Технологичный метод ремонта

Станок для балансировки карданов

Но если для такого дела не жалко 5 тыс. руб., именно такой будет цена балансировки вала в мастерской, то рекомендуем отправится к специалистам. Выполнение диагностики в ремонтных мастерских подразумевает использование специального стенда для динамической балансировки. Для этого карданный вал демонтируют с машины и устанавливают на него. В состав прибора входит несколько датчиков и так называемых контрольных поверхностей. Если вал разбалансирован, то при вращении он будет касаться своей поверхностью упомянутых элементов. Так анализируется геометрия и ее искривления. Вся информация отображается на мониторе.

Выполнение ремонтных работ может выполняться различными методами:

Установка пластин-балансиров непосредственно на поверхности карданного вала. При этом их масса и место установки точно вычисляется компьютерной программой. А крепятся они при помощи заводской сварки.
Балансировка карданного вала на токарном станке. Этот метод используется в случае значительного повреждения геометрии элемента. Ведь при этом зачастую приходится снимать некоторый слой металла, что неизбежно приводит к снижению крепости вала и увеличению на нагрузки на него в режимах нормальной работы.

Подобный станок для балансировки карданных валов своими руками сделать не получится, поскольку он очень сложен. Однако без его использования качественную и надежную балансировку выполнить не удастся.

Итоги

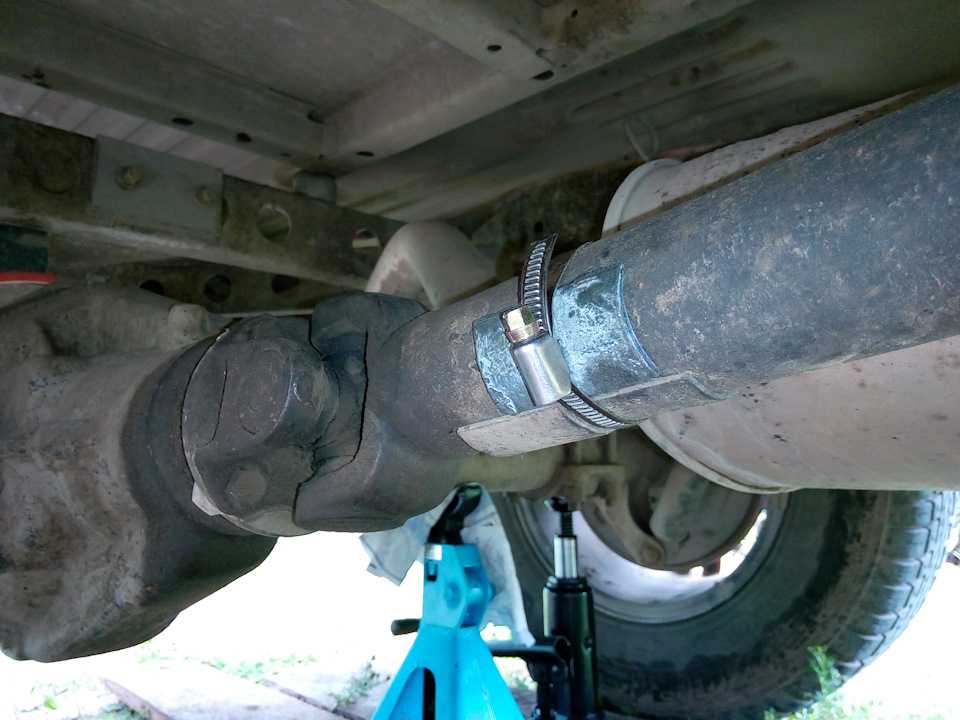

Отбалансировать кардан самому в домашних условиях вполне реально. Однако необходимо понимать, что самостоятельно невозможно подобрать идеальную массу противовеса и место его установки. Поэтому самостоятельный ремонт возможен лишь в случае незначительных вибраций или как временный метод избавления от них. В идеале же нужно ехать на станцию техобслуживания, где вам сбалансируют кардан на специальном станке.

Что такое дисбаланс карданного вала

Карданный вал – это деталь, центр массы которой в идеале должен находиться на оси его вращения. Когда он смещается относительно оси (смещение может быть в горизонтальной или вертикальной плоскости, но чаще всего – именно в вертикальной) и возникает дисбаланс (или разбалансировка), который, в свою очередь, вызывает:

Нарушение равномерности вращения. Проявляется оно в «биении» вала.
Увеличение нагрузки на элементы передачи. Из-за этого происходит их ускоренный износ.
Возникновение нехарактерных шумов при вращении кардана. Они – один из фаткоров, позволяющих определить факт наличия разбалансировки на слух.

Особенности балансировки карданной передачи

В случае же с карданным валом, мы имеем дело с деталью, длина которой значительно превосходит диаметр, а дисбаланс может иметь одинаковый модуль, но разный вектор направления. Это называется моментной неуравновешенностью и вычисляется она только с помощью оборудования для балансировки карданного вала. Такие вибрации лечатся только при помощи динамической балансировки, которая требует вычисления и устранения сразу нескольких дисбалансов.

Дисбаланс кардана может возникнуть не только вследствие его повреждения, но и в некоторых других случаях:

заводской брак (разная толщина стенки трубы кардана, некачественная и невыверенная фиксация проушин);
возникновение зазоров в элементах карданной передачи;
искривление самого вала;
износ шлицов.

Кроме того, в большинстве случаев необходима динамическая балансировка нового кардана, а также после каждого ремонта выполнять балансировку карданного вала Цена этой операции в спеццентрах зависит от модели автомобиля, а примерная стоимость работы приведена в таблице.

Первые симптомы разбалансировки колес

Прежде чем задаваться вопросом о том, где отбалансировать кардан, вам необходимо узнать о самых распространенных симптомах неполадки, чтобы вовремя определить, когда нужно везти автомобиль в сервис:

При разгоне до определенных скоростей в автомобиле чувствуется сильная вибрация. Причем чем она становится сильнее, тем больше колеса подвергаются дисбалансу. Сильная тряска опасна тем, что авто может занести (особенно в зимнее время года).
Посторонние шумы в процессе поездки так же являются своеобразными символами того, что машина начинает постепенно ломаться в области кардана и других деталей, относящихся непосредственно к ходовой системе автомобиля.

Обратите внимание! Поскольку карданный вал включает в себя множество мелких деталей, они зачастую выходят из строя раньше остальных. Поэтому зачастую приходится прибегать к полной замене комплектующих, которые стоят относительно не дорого

Не нужно экономить на этом, пытаясь вручную восстановить деталь, поскольку любое вмешательство может привести к полному выходу узла из строя.

Это интересно: Установка заднего крыла на ВАЗ 2110 в гараже

Какую крестовину выбрать

Выбирая крестовину нельзя полагаться только на ее стоимость. Это деталь, работающая в интенсивном режиме, поэтому она должна быть высококачественной. Специалисты рекомендуют выбирать крестовину со специальной пресс-масленкой. Наличие смазки позволит продлить ее срок эксплуатации. Можно даже в самом магазине провести несложный тест на качество детали. Для его выполнения нужно подготовить маленькое зеркало или кусок стекла. Расположите крестовину на поверхность стекла и, взявшись за два противоположные ее концы, покачайте крестовину. После этого повторите операцию с другими концами.

Переверните деталь и сделайте все заново. Если во время теста крестовина будет издавать характерный стук, тогда от ее покупки все-таки лучше отказаться. Чтобы впредь не сталкиваться с такими проблемами при покупке, лучше отдавать предпочтение только известным производителям. Ниже представлены лучшие мировые бренды.

Таблица. Обзор популярных производителей крестовин.

Название бренда, фото	Описание
GMB	Компания была основана еще в 40-х годах, выпуская карданные валы, комплектующие рулевого управления, трансмиссий и других автомобильных узлов. Спустя годы GMB сумела стать лидером в своей сфере.
Sicit	Известный итальянский производитель, специализирующийся на производстве крестовин карданных валов и прочих деталей ходовой части автомобиля.
Welte	Германская промышленная компания, которая начала свою работу еще в 1952 году. Специализируется на производстве карданных валов и их комплектующих для автомобилей. За многие работы компания сумела завоевать доверие среди автомобилистов всего мира, предоставляя лишь высококачественную продукцию.
АДС	Отечественный производитель, работающий в сфере производства качественных запчастей на протяжении 60 лет. (сокращенно – АДС) является главным поставщиком российского автопрома. Продукция отличается высоким качеством и в то же время низкой стоимостью.
ОАО «Автоваз»	Еще один представитель отечественного автопрома. Производство сосредоточено в небезызвестном городе Тольятти, где компания создает надежные и качественные элементы, способствующие длительной эксплуатации транспортного средства.
F.B.Cardan	Известный мировой производитель перекрестных соединений для карданных валов. Продукция подходит для большинства современных моделей автомобилей. Компания находится в Италии.

Устройство крестовины кардана

КК представляет собой шарнир, обеспечивающий соосность всех вращающихся элементов, и состоит из:

чашек;
игольчатых подшипников;
стопорных колец;
уплотнительных манжет.

Каждая КК имеет четыре чашки, которые являются выступающими элементами узла. Все их необходимо периодически проверять на вращение, которое должно быть плавным и ровным. Для проверки наличия смазки чашки легко снимаются.

Крестовина кардана имеет достаточно простое устройство: 1 — крестовина; 2 — сальник пластмассовый; 3 — сальник резиновый; 4 — игольчатый подшипник; 5 — фиксатор; 6 — чашка; 7 — стопорное кольцо

Подшипники предназначены для движения крестовины в разных плоскостях. Игольчатые элементы, расположенные в чашках, фиксируются с помощью стопорных колец и предотвращают смещение подшипников во время вращения. Размер колец зависит от диаметра осевого зазора. Подбирают их с помощью четырёхлепесткового щупа, которым измеряют расстояние от чашки до края канавки — это и будет диаметр ограничительного кольца. В зависимости от размеров крестовин на ВАЗ 2107 устанавливаются кольца толщиной 1.50, 1.52, 1.56, 1.59 или 1.62 мм.

Балансировка кардана: делаем все своими руками

Крестовина карданного вала

Дисбаланс кардана является весьма тревожным сигналом. Устранить такую неполадку профессионально можно только на станции технического обслуживания. Но если у вас по каким-то причинам нет возможности обратиться за помощью к специалисту, то эта статья для вас, ведь балансировка карданных валов является неотъемлемой частью качественной и комфортной езды.

Балансировка карданных валов: все нюансы и возможности ремонта

Каждому опытному автомобилисту известно, что вибрация кардана приводит к быстрому износу всего автомобиля, а в частности к износу карданной передачи. Помимо этого данная неполадка вызывает огромный дискомфорт при вождении, что сказывается даже на самочувствие водителя. Устранить такую проблему поможет лишь балансировка карданных валов.

Причины появления дисбаланса

Факторов, негативно влияющих на самую важную деталь трансмиссии, огромное количество. Итак, балансировка кардана требуется когда:

Заводской брак;
Повреждение при ударах;
Износ вала во время его эксплуатации;
Некачественный ремонт бывшего в употреблении вала и так далее.

Стоит отметить и то, что даже совершенно новый кардан, установленный на автомобиль, просто «требует» регулировки. К сожалению, балансировка кардана даже на заводе изготовителе не всегда проводится должным образом.

Ремонт своими руками: умелая, но временная балансировка кардана

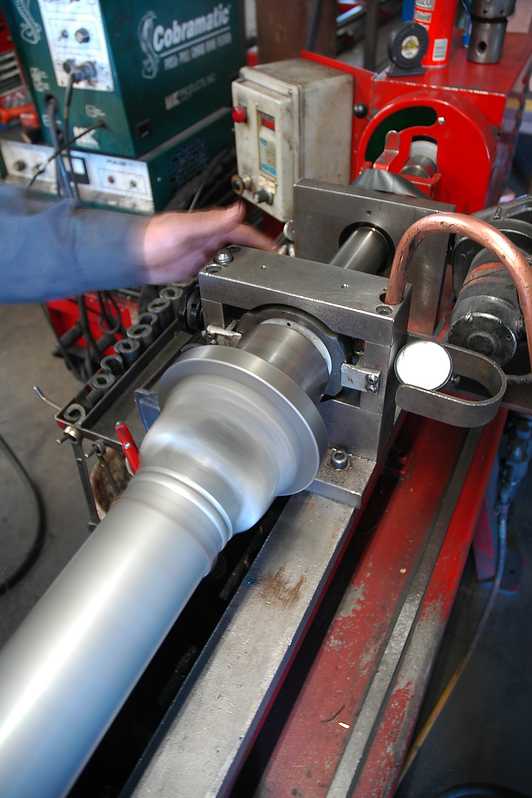

Балансировочный станок для карданного вала

Самым лучшим и верным вариантом для автовладельца будет поездка на станцию ТО. Имеющееся там современное оборудование поможет вам отрегулировать кардан, баланс которого нарушен. Также специалисты проведут диагностику остальных элементов узла. Но «по традиции» вибрация застигает владельца автомобиля в самый неподходящий момент, когда ближайший сервис находится за сотню километров, или когда просто нет возможности оплатить услуги специалиста, а балансировка кардана просто жизненно необходима.

В такой ситуации можно пойти двумя путями – ездить с повышающейся день ото дня вибрацией или произвести ремонт своими руками.

Внимание. Описанный ниже способ подойдет только в качестве «времянки», а сам процесс ремонта займет у вас немало времени. Балансировка кардана – несложное, но весьма долгое занятие

Балансировка кардана – несложное, но весьма долгое занятие.

Как только вы почувствовали на своем автомобиле повышение вибрации, постарайтесь доехать до гаража и произвести ремонт своими руками.

Для начала необходимо визуально разделить кардан на несколько секторов, например на 4. Для этого вам не потребуется какое-либо специальное оборудование.
Теперь нужно вооружиться металлическим грузом небольшого веса – грамм 30-40.
В одном из намеченных секторов надежно закрепить груз.
Следующим шагом станет выезд на ровную трассу. В момент езды необходимо понять, уменьшилась вибрация или наоборот увеличилась.
Затем снова едим в гараж и крепим этот же груз в другой сектор.
Возвращаемся на ровный участок дороги и прислушиваемся к своим внутренним ощущениям.

Балансировка кардана на СТО

Подобные манипуляции необходимо повторить со всеми участками кардана. Ремонт будет более качественным, если разбить кардан на большее количество секторов.

Определившись с оптимальным местоположением груза, можно начать эксперименты с его весом. Для этого нужно взять грузы разных весовых категорий и поочередно прикреплять их. Специальное оборудование, конечно, помогло бы сделать эту процедуру гораздо быстрее, но в нашем случае балансировка кардана происходит собственными силами.

Итак, определив точный вес и точное место, необходимо найти металлическую пластину нужной массы, и приварить ее к трубе. Балансировка кардана своими собственными руками позволит вам хоть какое-то время обойтись без специального оборудования и помощи специалистов.

Добиться идеальной точности подобным методом, не применяя необходимое оборудование, у вас вряд ли получится. Хотя бы небольшая погрешность все-таки останется, ведь балансировка кардана – это удел специалистов. Но такой ремонт поможет вам хоть некоторое время не переживать по поводу сохранности всех элементов карданной передачи.
