Ошибка p0336

Замена датчика распредвала

Датчик прикреплен к корпусу с помощью одного болта. Обычно он имеет головку на 10. Чтобы его открутить нужен торцевой ключ. Предварительно с ДПРВ необходимо снять фишку. После того, как вы открутили болт, аккуратно потяните датчик вверх, чтобы вытащить его из посадочного места.

Сборка происходит в обратном порядке. Посадочное место датчика уплотняется резиновым кольцом. Также учтите, что монтажный зазор между его торцом и верхней кромкой штифта-отметчика, должен быть в пределах 0,5…1,2 мм. Датчик устанавливают на место, закрепляют болтом и подсоединяют фишку.

Процесс замены ДПРВ на автомобиле «Лада»

Специалисты рекомендуют проводить замену датчика через каждые 100 тысяч километров пробега или раз в 5 лет (в зависимости от того, что наступит быстрее). Такая рекомендация вызвана тем фактом, что датчик работает в постоянном изменении температурного режима. В связи с этим происходит температурный перепад полупроводниковой начинки датчика, которая очень “не любит” этого.

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

Что делать когда выдает ошибка p0336 — датчик коленвала

Если показывает ошибку датчика коленвала желательно не только осмотреть качество подключения ДПКВ, а и венец (состояние зубцов), а также померить датчик мультиметром.

Следует отметить, что код ошибки p0336 является достаточно серьезным, поскольку мешает нормальной эксплуатации машины. Поэтому пользоваться машиной с подобной проблемой можно, однако нежелательно до ее устранения. Выполнение диагностики поломок, которые потенциально могли привести к формированию ошибки, выполняется по следующему алгоритму:

С помощью сканера необходимо считать ошибки, имеющиеся в памяти ЭБУ. Зачастую код р0336 сопровождается другими, похожими по смыслу, ошибками.
Если обнаружена одна ошибка 0336, то необходимо проверить электронный блок на ложное срабатывание. Делается это путем удаления информации из его памяти, а затем повторно опросить озу после непродолжительной работы двигаетеля. Если же ошибка появилась вновь — нужно продолжать диагностику.
Проверить датчик положения коленчатого вала. Для этого его нужно демонтировать, а далее с помощью электронного мультиметра, переключенного в режим омметра нужно проверить значение внутреннего сопротивления. Так, у исправного датчика коленвала соответствующее значение должно находиться в пределах около 500…750 Ом (зависит от конкретного датчика и может незначительно отличаться). Если сопротивление очень отличается — значит, датчик неисправен и подлежит замене. Также имеет смысл проверить выходное напряжение, генерируемое датчиком в то время, когда двигатель запущен и нормально работает. Соответствующее значение должно быть не менее 0,3 Вольт. Измерять напряжение нужно между сигнальным проводом и «массой», либо на выводах колодки контроллера (в этом случае нужно иметь электрическую схему автомобиля, в частности, номера соответствующих выводов).
Проверить провода, идущие от блока управления до датчика коленвала. Начать нужно с визуального осмотра. В частности, осмотреть, оборвались ли они, особенно в местах перелома, не повреждена (оплавлена) ли изоляция. Далее с помощью электронного мультиметра, переключенного в режим «прозвонки» нужно выявить целостность проводов и наличие возможного короткого замыкания. Так, нужно прозвонить каждый провод, а также проверить значение изоляции попарно между каждой парой проводов и «массой» (корпусом)

Особенно нужно обратить внимание, чтобы жгут проводов не был расположен близко к выпускному коллектору и свечам зажигания, поскольку так может повредиться изоляция. Если это так — нужно воспользоваться стяжками и закрепить провода по их монтажным магистралям

Если провода повреждены или оборваны — желательно заменить их на новые. В крайнем случае можно попробовать отремонтировать их с помощью термостойкой изоленты либо термоусадки. Но замена будет предпочтительней.
Проверить разъем (фишку) датчика на наличие коррозии и качество контакта. Также посмотреть, нет ли в ней воды и различного мусора. Желательно, чтобы на фишке был фиксатор-защелка, обеспечивающий постоянный контакт и защищающий его от внешнего воздействия. Если есть мусор или коррозия — контакты нужно почистить. Если поломана фишка — заменить ее.
Проверить зубчатое колесо коленчатого вала. В частности, нет ли на нем мусора, посторонних мелких предметов, коррозии. В порядке ли все зубья, не повреждена ли контрольная метка. Также полезно проверить элементы крепления колеса к валу. В редких случаях у него может быть ослаблено крепление. В случае необходимости его нужно подтянуть либо заменить. При механическом повреждении зубчатого колеса в большинстве случаев ремонт невозможен, поэтому указанный узел меняют целиком на новый. Если зубчатое колесо будет «болтаться» на валу, то это чревато механическим повреждением датчика коленвала, из-за чего зачастую и он подлежит замене (нужно выполнить проверку).

Проверить зазор между датчиком положения коленвала и зубчатым колесом. У различных моделей автомобилей это значение будет незначительно отличаться, однако в большинстве случаев это расстояние находится в пределах 0,5…1,5 мм. Точную информацию нужно узнать в мануале к конкретному автомобилю.

Исправление поломок

После диагностической процедуры, и определения, почему ВАЗ Калина 8 клапанов капризничает, необходимо полностью проверить всю магистраль агрегата, на который указывает расшифровка индекса. Делать это требуется путем прозвонки магистрали и замены блоков на заведомо исправные. Дополнительно следует учитывать специфику эксплуатации – от постоянной тряски по разбитым дорогам, штатные клеммы могут разбалтываться, что провоцирует нарушение контакта. В таком случае компьютер также покажет присутствие неисправности. Дабы предотвратить подобное, опытные мастера рекомендуют обрабатывать разъемы специальными пропитками, отталкивающими воду и вовремя выполнять профилактику.

Советы и рекомендации

Обратите внимание, для проверки работоспособности системы зажигания в ряде случаев рекомендуется проводить проверку свечей зажигания на искру

При этом важно понимать, что если просто выкрутить свечу из двигателя, то наличие заметной искры на электродах не всегда является признаком полной исправности

При этом проверка катушек не может быть проведена путем диагностики или различных тестов, так как во многих случаях проблема может быть «плавающей», а в раках теста показания будут в норме. Напоследок отметим, что практическая эксплуатация определяет проблемы и сбои в работе катушек зажигания как одну из частых причин троения двигателя после прогрева.

В режиме холостого хода и при низких оборотах двигатель троит: возможные причины неустойчивой работы силового агрегата. Способы самостоятельной диагностики.

Почему двигатель начинает троить, при этом на приборной панели загорается «чек»: основные и наиболее распространенные причины троения и загорания «чека».

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

После перехода на газ двигатель троит, при этом на бензине работает нормально: основные причины данной неиспрвности. Диагностика неполадок, рекомендации.

Троение двигателя: симптомы. Почему возникает троение и как найти причину, по которой мотор начинает троить. Проверка питания, зажигания, компрессии и т.д.

Признаки неработающего цилиндра (троение и вибрации) дизельного двигателя. Поиск неисправности: компрессия, дизельные форсунки, свечи накала, ТНВД и другие.

Мотор троит на горячую: причины и распространенные неисправности

Начнем с основных признаков. Зачастую холодный двигатель заводится вполне нормально, однако затем начинает троить после частичного прогрева или полного выхода на рабочие температуры. При этом троение может проявляться как в режиме холостого хода, так и под нагрузкой (при езде).

Начинать следует с проверки системы управления (ЭСУД) и системы питания двигателя. Рекомендуется сразу провести компьютерную диагностику, проверить состояние инжектора и форсунок.

В любом случае, неверные показания или сбои в работе датчиков (лямбда-зонд, датчик температуры, ДМРВ и т.д.) и исполнительных устройств могут стать причиной того, что горячий двигатель троит. ЭБУ на основе неверных показаний вполне может переобогащать рабочую топливно-воздушную смесь и заливать свечи.

Далее необходимо переходить к свечам зажигания. На начальном этапе следует снять свечные высоковольтные провода и выкрутить свечи из БЦ. Далее проводится визуальный осмотр их контактов и изоляторов. В норме свечи должны быть сухими, сероватого цвета, без обильного слоя нагара.

Если же свеча мокрая и/или замасленная, тогда вполне очевидно, что в камеру сгорания в избытке попадает моторное масло или топливо не сгорает в цилиндре. В любом случае, мокрая свеча не позволяет добиться нормальной работы цилиндра. Добавим, что часто обе причины часто присутствуют одновременно или являются следствием друг друга.

Если все свечи мокрые, следует проверить уровень масла в ДВС. Когда уровень повышен (часто в результате перелива), давление масла в системе смазки после прогрева мотора превышает норму, лишняя смазка проникает в камеру сгорания и загрязняет свечи. Результатом становится слабая искра.

Также нужно проверять и систему вентиляции картера. Например, шланг сапуна может перегнуться, возможны загрязнения и т.д. Главное, проблемы с указанной системой также приводят к тому, что давление растет и лишнее масло попадает в цилиндры. Если троение на горячую после откачки лишнего масла и очистки системы вентиляции картера пропадает, можно говорить об успешном решении проблемы.

Если это не помогло, повышенного внимания потребуют сами свечи зажигания. Вполне вероятно, что даже если недавно поменяны свечи, они окажутся неправильно подобранными для двигателя по калильному числу и будут «холодными», также свечи могут попросту выйти из строя или изделие окажется бракованным. Для проверки нужен заведомо рабочий комплект (лучше, если свечи сняты с другой машины). В случае, когда двигатель на этих сечах после прогрева не троит, тогда нужно заменить свечи зажигания.

Если же вышло так, что сухая свеча в цилиндре намокла, тогда стоит проверить высоковольтный провод зажигания конкретного цилиндра. Провод нужно заменить на рабочий. Также отметим, что проблема может быть и не в проводах. Например, на карбюраторных ДВС частой причиной проблем с зажиганием является трамблер (распределитель зажигания).

На инжекторных моторах к сбоям могут приводить поломки катушек зажигания. В случае с трамблером устройство необходимо разобрать, просушить, почистить контакты и выполнить необходимые регулировки. Если речь идет о двигателе с инжектором, можно поменять местами катушки зажигания и провода. Такой способ позволяет быстро выявить неисправную катушку.

Как устранять ошибку P0336?

Вот пошаговое руководство, как профессиональный автомеханик будет диагностировать код неисправности P0336. Вы можете выполнить эти шаги самостоятельно.

Подключите автомобильное зарядное устройство

Прежде чем начать диагностику кода P0336, убедитесь, что автомобильное зарядное устройство подключено. Это необходимо для того, чтобы аккумулятор не разряжался, что может привести к появлению дополнительных кодов неисправностей.

Подключите OBD2 сканер

Сканер OBD II — это инструмент для диагностики и сканирования, который считывает информацию, содержащуюся в коде неисправности. Сканер может быть двух типов — обычное устройство для чтения кодов ошибок или для расширенного сканирования.

Мы рекомендуем пользоваться расширенным сканером, поскольку он может также записывать данные.

Подключите сканер к диагностическому порту OBD2 и считайте все сохранённые коды неисправностей и данные стоп-кадра (если есть). Эта информация может помочь, если неисправность окажется прерывистой.

Визуальный осмотр

Начните с визуального осмотра всех связанных жгутов проводов и разъемов

Обратите внимание на провода, датчики, разъёмы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью гидроусилителя руля. Известно, что жидкости на основе нефти разъедают защитную изоляцию проводки и приводят к коротким замыканиям или разрывам в цепи и, возможно, к появлению P0336

Проверка сопротивления датчика

Обычно на датчике должно быть три провода — плюс, земля и сигнал на ЭБУ. Это базовая схема. Могут быть и другие цепи выходного сигнала, поэтому посмотрите схему проводки для вашего автомобиля. Используя мультиметр, проверьте их.

Большинство автомобилей используют напряжение 5 вольт. Если эталонное напряжение и цепь заземления соответствуют спецификации, перейдите к следующему шагу.

Отсоедините электрический разъем от ДПКВ и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления датчика не соответствуют спецификации производителя. Если все значения сопротивления цепи ДПКВ соответствуют документации производителя, перейдите к следующему шагу.

Проверка осциллографом

Подсоедините датчик коленвала. Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута проводов ДПКВ, а отрицательный провод — к заземлению ДПКВ. Выберите соответствующую настройку напряжения на осциллографе и включите его.

Когда трансмиссия находится в парковочном или нейтральном положении, а двигатель работает на холостом ходу (или проворачивается), наблюдайте форму сигнала на осциллографе. Сосредоточьтесь на неожиданных пиках или сбоях в волновой форме сигнала.

Если вы заметили пики, осторожно пошевелите жгут проводов и разъем датчика, глядя на форму сигнала. Попытаётесь определить, является ли проблема слабым соединением или неисправным ДПКВ

Также обращайте внимание на отсутствующие блоки напряжения в форме сигнала. Это может означать износ или повреждение зубчатого шкива коленвала

Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости. Если форма сигнала нормальная, перейдите к следующему шагу.

Снова подключите измерительные провода осциллографа к тем же цепям на разъёме ЭБУ и наблюдайте форму сигнала. Если обнаружены изменения в форме сигнала, относительно того, когда измерительные провода были подключены рядом с датчиком, значит есть обрыв цепи или замыкание между разъемом ДПКВ и разъёмом блока управления. Если форма сигнала здесь такая же, как у разъема датчика коленвала, перейдите к следующему шагу.

Проверка проводки

Отсоедините разъёмы от всех соответствующих контроллеров и начните тестирование отдельных цепей с мультиметром. Неотключение может привести к повреждению ЭБУ. Замкнутые или разомкнутые цепи должны быть отремонтированы или заменены.

Если обрывов и замыканий не обнаружено, значит есть дефект в прошивке блока управления.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0341 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а3, Ауди а4, Ауди А5, Ауди а6, Ауди а8, Ауди q5, Ауди q7)
• BMW
• Chevrolet (Шевроле Авео, Круз, Ланос, Лачетти, Реззо, Спарк)
• Citroen (Ситроен С4, С5, Берлинго)
• Daewoo (Дэу Матиз, Нексия)
• Fiat (Фиат Скудо)
• Ford (Форд Мондео, Транзит, Фиеста, Фокус, Фьюжн)
• Honda (Хонда Аккорд, СРВ, Степвагон, Стрим, Цивик)
• Hyundai (Хендай Санта фе, Старекс)
• Infiniti (Инфинити fx35, fx45, qx56)
• Jaguar
• Kia (Киа Сид, Соренто)
• Land Rover (Ленд Ровер Дискавери, Фрилендер)
• Mercedes
• Mitsubishi (Митсубиси L200)
• Nissan
• Opel (Опель Вектра)
• Peugeot (Пежо 206, 307, 308, 407, 807, Партнер)
• Renault (Рено Трафик)
• Rover (Ровер 75)
• Skoda (Шкода Октавия, Суперб, Фабия)
• Ssangyong (Саньенг Актион, Кайрон, Рекстон)
• Subaru
• Toyota
• Volkswagen (Фольксваген Гольф, Кадди, Крафтер, Пассат, Поло, Туарег, Туран, Тигуан)
• ВАЗ 2114, 2115
• Газель Бизнес, Соболь, умз 4216
• Заз Вида, Сенс, Славута, Шанс
• Лада Калина, Нива, Приора
• Уаз Патриот

С кодом неисправности Р0341 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0069, P0141, P0340, P0342, P0343, P0345, P0347, P0348, P0349, P0365, P0366, P0367, P0368, P0369, P0390, P0391, P0392, P0393, P0394, P0404, P0442, P0452, P0642, P1166, U0121.

Что означает код P0336?

Ошибка P0336 означает, что ЭБУ обнаружил проблему с датчиком положения коленчатого вала или его цепью. Датчик A указывает на первичный ДПКВ в системе, которая может использовать несколько датчиков положения коленчатого вала для разных функций.

Блок управления использует входные сигналы от ДПКВ и датчика (-ов) распределительного вала для контроля положения и оборотов в минуту (об / мин) двигателя, управления зажиганием и подачей топлива.

У каждого датчика своя электрическая цепь для обеспечения блока управления индивидуальным входным сигналом.

Поскольку коленвал вращается с удвоенной частотой вращения распределительного вала, очень важно, чтобы ЭБУ мог различать впуск и выпуск двигателя. Положение и частота вращения коленчатого вала сравниваются с частотой вращения и положением распределительного вала во избежание повреждения двигателя

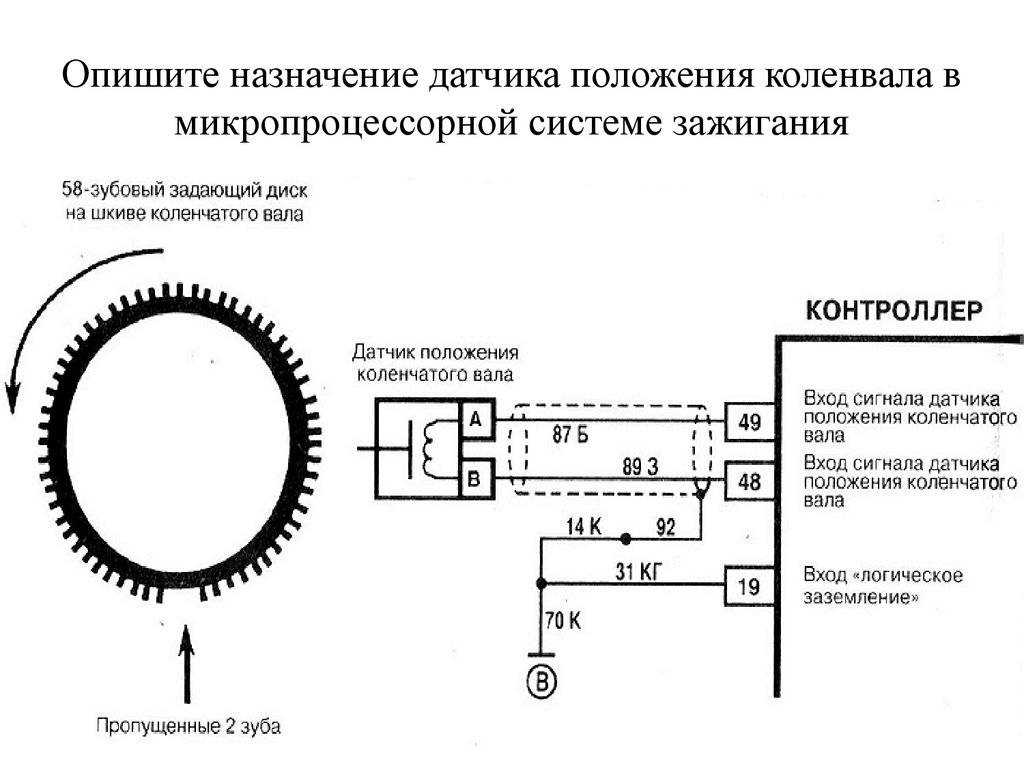

Наиболее распространенная конструкция ДПКВ использует электромагнитный датчик Холла, расположенный в непосредственной близости (обычно всего несколько миллиметров) от шкива коленчатого вала.

Зубья шкива расположены очень близко к датчику. Когда коленчатый вал вращается, зубья проходят мимо датчика и замыкают электромагнитную цепь. Когда углубления (между зубьями) проходят ДПКВ, цепь кратковременно прерывается.

Поскольку коленвал вращается очень быстро, процесс замыкания / размыкания цепи происходит за миллисекунды. Эта последовательность сигналов имеет форму волны. Этот шаблон распознается блоком управления как положение коленчатого вала. ДПКВ и все датчики положения распределительного вала работают практически одинаково.

Когда двигатель работает, ЭБУ постоянно сравнивает входные сигналы от коленчатого вала и распределительных валов. Если положение коленчатого вала не находится в допустимых пределах отклонения от распределительного вала (-ов) в течение заданного периода времени — будет сохранен код P0336 и может загореться индикаторная лампа Check Engine.

Как правило, при этом коде неисправности, двигатель не запускается. Если двигатель запустится, он, вероятно, будет работать очень неустойчиво.

Как исправить

Перед тем, как перейти к диагностике неполадки и ее исправлению, можно попробовать сбросить ошибку с помощью диагностического сканера. В качестве альтернативы можно снять клемму с аккумулятора на 10-20 секунд — такое действие удалит ошибку из памяти ЭБУ. Если при последующем сканировании она появляется вновь, то нужно искать механическое повреждение проводки или самого устройства.

Последовательность проверки и исправления ошибки выглядит следующим образом.

1. Нужно демонтировать датчик из моторного отсека. Как правило, он располагается под масляным фильтром рядом с датчиком масла. Сняв датчик, следует осмотреть его на предмет загрязнений — зачастую проблемы с низким сигналом вызваны отложениями моторного масла, налетом из-за окисления или банальной грязью на разъеме. Удаление загрязнения может исправить появившуюся ошибку.
2. Для последующей проверки понадобится мультиметр. С его помощью необходимо проверить уровень сопротивления самого датчика, которое должно составлять не менее 5 Ом. Если показатели ниже, то придется заменить устройство.
3. Также при помощи мультиметра нужно удостовериться, что нет разрыва в цепи. Если «прозвон» проводки показывает нарушение целостности проводки, то провода придется заменить.
4. При отсутствии мультиметра можно проверить работу датчика при помощи необычного способа. При подключенном датчике на холостых оборотах мотора необходимо ударить по двигателю. Работоспособный датчик передаст информацию ЭБУ, которая воспримет удар как детонацию и даст команду на изменение угла зажигания, что снизит уровень оборотов мотора. Подобный метод действует не на всех моделях автомобилей.

Если все показатели в норме, а сброс ошибки не привел к ее исчезновению, то проблема может крыться в неправильной работе программного обеспечения электронного блока управления. Для решения этой неполадки необходимо диагностировать ЭБУ на специальном стенде.

Как правило, серьезные проблемы с датчиком детонации проявляются не только диагностикой ошибки с кодом P0327. Выход из строя измерителя или разрыв в цепи проявляется в диагностике и других ошибок:

• P0325 — «Неисправность в цепи датчика детонации»;
• P0326 — «Выход за пределы допустимого диапазона сигнала датчика детонации»;
• P0328 — «Выходное напряжение датчика детонации выше порогового значения».

Причины появления этих ошибок идентичны, так что обычно они появляются целым «букетом». Неисправность обычно заключается в загрязнении датчика и разъема, выходе из строя измерителя или в разрыве электроцепи. Методы решения проблемы также схожи.

После того, как проблема решена, следует обязательно удалить ошибку из памяти электронного блока управления. Для этого можно использовать диагностический сканер с соответствующим программным обеспечением, или использовать способ с отсоединением клемм аккумулятора.

Диагностика ЭБУ

Для того чтобы понять, какой из датчиков или узлов повлиял на нестабильную работу мотора, стоит провести комплексную диагностику, бортовому компьютеру. Для этого потребуется кабель OBD II, планшет и портативный ПК, а также программное обеспечение.

Рекомендуется обратиться к профессионалам за помощью, которые быстро и качественно выполнят диагностические операции и устранят проблему.

Расшифровка кодов ошибок

Если автолюбитель, все же, решил самостоятельно устранить неисправность, то ему потребуется расшифровка кодов ошибок, которые выскочат на экран диагностического компьютера. Итак, рассмотрим, все коды ошибок и их расшифровку для двигателя УМЗ 4216:

DTC	Описание
Р0105	Некорректный сигнал датчика давления воздуха
Р0107	Низкий уровень сигнала с датчика давления воздуха
Р0108	Высокий уровень сигнала с датчика давления воздуха ,
Р0122	Низкий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка)
Р0123	Высокий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка)
Р0112	Низкий уровень сигнала с датчика температуры воздуха
Р0113	Высокий уровень сигнала с датчика температуры воздуха
Р0115	Некорректный сигнал с датчика температуры охлаждающей жидкости
Р0117	Низкий уровень сигнала с датчика температуры охлаждающей жидкости
Р0118	Высокий уровень сигнала с датчика температуры охлаждающей жидкости
Р0130	Нет активности датчика кислорода № 1
Р0131	Низкий уровень сигнала с датчика кислорода № 1
Р0132	Высокий уровень сигнала с датчика кислорода № 1
Р0133	Датчик кислорода № 1 — медленный отклик
Р0135	Обрыв цепи нагревателя датчика кислорода № 1
Замыкание на землю цепи нагревателя датчика кислорода № 1
Замыкание на питание цепи нагревателя датчика кислорода № 1
Р0137	Низкий уровень сигнала с датчика кислорода № 2
Р0138	Высокий уровень сигнала с датчика кислорода № 2
Р0141	Обрыв цепи нагревателя датчика кислорода № 2
Замыкание на землю цепи нагревателя датчика кислорода Лг«2
Замыкание на питание цепи нагревателя датчика кислорода № 2
Р0201	Обрыв форсунки 1 цилиндра
Замыкание на землю форсунки 1 цилиндра
Замыкание на питание форсунки 1 цилиндра
Р0202	Обрыв форсунки 2 цилиндра
Замыкание на землю форсунки 2 цилиндра
Замыкание на питание форсунки 2 цилиндра
Р0203	Обрыв форсунки 3 цилиндра
Замыкание на землю форсунки 3 цилиндра
Замыкание на питание форсунки 3 цилиндра
Р0204	Обрыв форсунки 4 цилиндра
Замыкание на землю форсунки 4 цилиндра
Замыкание на питание форсунки 4 цилиндра
Р0217	Температура двигателя выше предельно допустимой
Р0219	Обороты двигателя выше предельно допустимых

Р0221	Предел диапазона разности 1 и 2 дорожки ДПДЗ
Р0222	Низкий уровень сигнала с датчика положения дросселя (2дорожка) j
Р0223	Высокий уровень сигнала с датчика положения дросселя (2дорожка) j
Обрыв первичной цепи топливного реле
Р0230	Замыкание на землю первичной цепи топливного реле
Замыкание на питание первичной цепи топливного реле
Р0301	Пропуски воспламенения в 1 цилиндре
Р0302	Пропуски воспламенения в 2 цилиндре
Р0303	Пропуски воспламенения в 3 цилиндре
Р0304	Пропуски воспламенения в 4 цилиндре
Р0327	Низкий уровень сигнала с датчика детонации
Р0339	Ошибка синхронизации датчика синхронизации КВ
Р0335	Обрыв датчика синхронизации КВ
Р0341	Ошибка синхронизации датчика фазы
Р0351	Обрыв катушки зажигания 1
Р0352	Обрыв катушки зажигания 2
Р0420	Низкая эффективность нейтрализатора ОГ
Обрыв цепи клапана продувки адсорбера
Р0443	Замыкание на землю цепи клапана продувки адсорбера
Замыкание на питание цепи клапана продувки адсорбера
Обрыв первичной цепи реле вентилятора охлаждения
Р0480	Замыкание на землю первичной цепи реле вентилятора охлаждения
Замыкание на питание первичной цепи реле вентилятора охлаждения
Р0501	Обрыв датчика скорости автомобиля
•	Неисправность регулятора холостого хода |
Р0505	Обрыв цепи регулятора холостого хода
Замыкание на питание цепи регулятора холостого хода
Р0563	Высокое бортовое напряжение
Р0562	Низкое бортовое напряжение
Р0603	Ошибка EEPROM блока управления
Р0604	Ошибка внешнего ОЗУ блока управления
Р0605	Ошибка внешнего ПЗУ блока управления (ROM1)
Р0606	Ошибка инициализации блока управления
Обрыв цепи лампы «CHECK ENGINE»
Р0650	Замыкание на землю цепи лампы «CHECK ENGINE»
Замыкание на питание цепи лампы «CHECK ENGINE»
Р1107	Низкий уровень сигнала с датчика барокоррекции
Р1108	Высокий уровень сигнала с датчика барокоррекции
Р1122	Низкий уровень сигнала с датчика положения педали акселератора (1 дорожка)

Вывод

Определить, почему на Газель Бизнес с двигателем УМЗ 4216 моргает «Check Engine» и появилось троение достаточно просто. Для этого стоит провести комплексную диагностику электронного блока управления и расшифровать коды ошибок. Если Это ничего не дало, то проблему стоит искать в образовании воздушно-топливной смеси или системе зажигания.

В процессе эксплуатации автомобиля ГАЗель Бизнес и Соболь Бизнес ЭБУ МИКАС 12.3 двигателя УМЗ-42164 Евро-4 проводит мониторинг исправности систем управления двигателем по косвенным признакам. Обязательным условием проведения подобного мониторинга является исправность датчиков, задействованных в соответствующей цепи управления.

При диагностике топливной системы автомобиля ГАЗель Бизнес и Соболь Бизнес ЭБУ МИКАС 12.3 может выставлять излишнее обогащение или обеднение смеси по значению среднего коэффициента коррекции топливоподачи. Коды ошибок Р0171 (слишком обеденная смесь) или Р0172 (слишком обогащенная смесь) могут выставляться, если среднее значение коэффициента коррекции топливоподачи находится выше 1,30 или ниже 0,70 в течение 100 секунд.

Во время работы двигателя УМЗ-42164 Евро-4 указанная проверка выполняется постоянно. При условии, что система работает с замкнутой обратной связью по лямбда-зонду с активным алгоритмом коррекции и периодом переключения лямбда-зонда более 0,1 Гц. Обязательным условием проведения теста является отсутствие ошибок датчиков кислорода, давления, положения дроссельной заслонки и нагревателя датчика кислорода.

Схема подключения ЭБУ МИКАС 12.3, каталожный номер 42164.3763001, к электронной системе управления двигателя УМЗ-42164 Евро-4 на ГАЗель Бизнес и Соболь Бизнес.

В процессе работы двигателя УМЗ-42164 Евро-4 ЭБУ МИКАС 12.3 контролирует наличие пропусков воспламенения в каждом из цилиндров двигателя. Детектирование пропусков воспламенения выполняется методом измерения углового ускорения коленчатого вала. Зависящего от момента, реализованного в рабочем ходе каждого из цилиндров.

Пропуски зажигания детектируются по фактору неравномерности, который для цилиндра с пропусками зажигания выше предопределенного значения. При этом суммарный фактор неравномерности по всем цилиндрам не должен превышать пороговое значение.

При обнаружении пропусков зажигания фиксируются коды ошибок Р0301-Р0304. Соответствующие пропускам зажигания в 1, 2, 3 и 4-м цилиндрах двигателя УМЗ-42164 Евро-4. Проверка наличия пропусков зажигания выполняется каждые 50 циклов работы двигателя при условии, что:

— Напряжение питания ЭБУ МИКАС 12.3 находится в допустимых пределах (5-16 В). — Температура охлаждающей жидкости превышает 80 градусов. — Обороты двигателя УМЗ-42164 Евро-4 находятся в диапазоне 600-4200 об/мин. При этом нет режимов принудительного холостого хода и ускорения. — Кроме того, при наличии датчика неровной дороги измеряемый им уровень колебаний кузова не должен превышать 1 g.

По количеству пропусков зажигания ЭБУ МИКАС 12.3 выделяет две ситуации.

1. В случае если за 50 циклов анализа пропусков зажигания обнаружено более 4 циклов с пропусками, ситуация детектируется как «опасная для токсичности». Несоответствие заявленным нормам выбросов.

Читать также: Мотоциклетные перчатки без пальцев

2. В случае если за 50 циклов анализа обнаружено боле 40 циклов с пропусками, ошибка является «опасной для нейтрализатора». Эксплуатация двигателя при наличии пропусков зажигания, опасных для нейтрализатора, может привести к выходу нейтрализатора из строя или снижению его эффективности.

В зависимости от ситуации отличается и индикация на приборной панели. При обнаружении пропусков воспламенения, опасных для токсичности, контрольная лампа приборной панели горит постоянно. Если частота пропусков воспламенения опасна для нейтрализатора, контрольная лампа мигает с периодом 1 секунда.

Реакция ЭБУ МИКАС 12.3 системы управления двигателя УМЗ-42164 Евро-4 зависит от ее настроек. При наличии пропусков воспламенения в количестве, опасном для нейтрализатора, и при разрешенной опции «выключение форсунок при пропусках зажигания» ЭБУ МИКАС 12.3 выключает топливоподачу в неисправный цилиндр.

В случае если разрешена опция «выключение Л-регулирования при пропусках воспламенения» отключается регулирование по датчику кислорода. Кроме того, ЭБУ МИКАС 12.3 ведет учет времени работы двигателя с пропусками зажигания.
