Основные аспекты работы системы отопления ваз 2112 16 клапанов: как поменять радиатор печки?

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

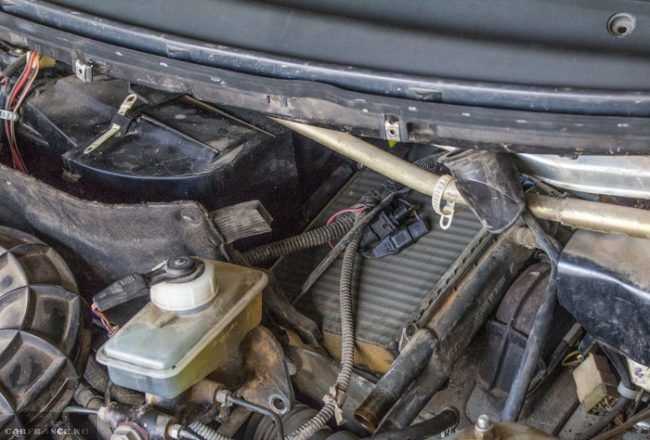

Радиатор печки забит. Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

Салонный фильтр. При забитом салонном фильтре о подаче воздуха в салон говорить не приходится. Достаём фильтр, проверяем его состояние и при необходимости меняем. Зимой можно обойтись и без него. Диагностика проста — если при снятом фильтре температура в салоне нормализовалась, дело именно в нём.

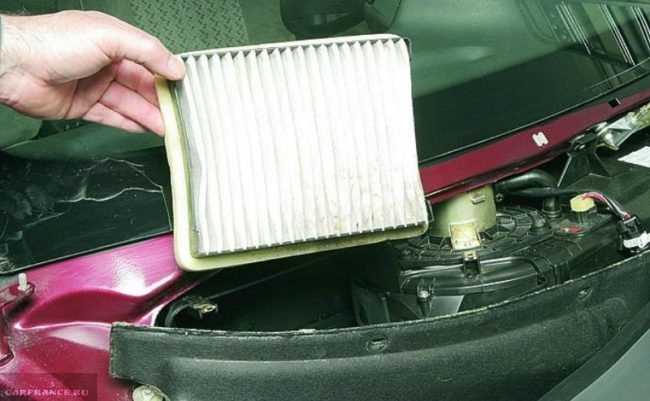

Не помешает проверить и салонный фильтр.

Термостат. Нередко встречается и проблема с термостатом. Его клапан отказывается перепускать антифриз в контур печки, поэтому радиатор остаётся без жидкости. Лечится только заменой термостата.

Проверяем термостат.

Течь радиатора печки. Явный симптом неисправности — антифриз в салоне и падение уровня в расширительном бачке. Поможет только замена радиатора печки.

Если потек радиатор, придется его демонтировать и менять на новый.

Воздушная пробка. Одна из самых частых проблем с системой охлаждения и отопителем заключается в возникновении воздушной пробки. В результате нарушается циркуляция антифриза и печка не прогревается до конца или не греется вовсе. Пробка воздуха удаляется путём выпуска некоторой части жидкости вместе с воздухом из самой верхней части двигателя — из штуцера дроссельного блока при работающем двигателе. После удаления пробки печка должна восстановить работоспособность.

Ваз 2112 после замены печки холодно в салоне

Несколько дней назад потек радиатор печки на Ваз 2112. Обратился в сервис, где был установлен новый радиатор печки. После замены в машине стало холодно, печка не так греет как раньше, залит антифриз. В чем может быть причина?

• Следует рассмотреть несколько причин
• Возможно после замены радиатора остался воздух в системе.
• Если уровень антифриза в порядке, значит следует попробовать выгнать воздух
• Проверить заслонку печки, возможно не до конца открыта
• Установлен не качественный радиатор

На 10 семействе то есть Ваз 2110-12 воздушных пробок в системе отопления не бывает, поэтому этот пункт можно сразу отменить как и второй.

Проверьте уровень ож, если с ним все в порядке, посмотрите открыта ли полностью заслонка.

Возможно, был установлен некачественный радиатор. Мы бы советовали не устанавливать радиаторы фирм Luzar и Pekar. Если у вас установлен один из указанных радиаторов, причина 100% в нем. Советуем заменить его на заводской фирмы ДААЗ.

На этом проблема должна решиться.

Источники

• https://allanda-auto.ru/remont_avto/zamena_pechki_radiatora_lada_priora.html
• https://remontautomobilya.ru/vaz-2112-posle-zameny-pechki-xolodno-v-salone.html

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

1. Первым делом снимите жабо.
2. Далее демонтируется вакуумный усилитель тормозов.
3. После этого нужно еще снять педальный узел.
4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

• Рожковый ключ на 10 миллиметров;
• Крестовая отвертка;
• Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
2. Перед вами откроется доступ к саморезам.
3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
4. Отключите трубопровод жабо заслонки путем его отсоединения.
5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

• Первым делом установите левую ручку на позицию синей точки;
• Подождите около 15 секунд;
• Запустите двигатель;
• Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Чтобы печка грела всегда

Соблюдайте простые правила для исправной работы печки Если отопительной системе уделять внимание и не запускать этот важный элемент автомобиля, то можно оградить себя от неприятных сюрпризов, длительного ремонта и ненужных расходов. Соблюдайте несложные правила и печка всегда будет исправно работать

1. Регулярная очистка радиатора — главное условие для нормальной работы отопительной системы.
2. В радиатор желательно заливать качественный тосол от надёжных производителей. Использование жидкости сомнительного качества будет приводить к быстрому образованию наростов и необходимости проведения частой очистки системы.
3. Замена антифриза должна осуществляться хотя бы раз в год.
4. Если термостат вышел из строя, то его необходимо заменить на новый чем раньше, тем лучше. Термостат часто заклинивает в открытом положении, что приводит к недостаточному прогреву салона и длительному прогреванию самого автомобиля. Если термостат поломался, будучи в закрытом состоянии, то автомобиль может перегреться, что повлечёт за собой серьёзные последствия и дорогостоящий ремонт.
5. Плохо греет печка при попадании воздуха в систему отопления. Это не самая страшная проблема, которая легко устраняется путём переливания антифриза вручную или работой автомобиля на холостом ходу непродолжительное время.
6. Периодически необходимо проверять рычаги управления заслонками на предмет их исправности. При соскочившем тросике и неисправном кране воздушный поток будет недостаточно прогретым.
7. В конструкции вентилятора печки имеются подшипники, которые иногда требуется смазывать.
8. Использование салонных фильтров, регулярное их очищение или замена. Через забитый фильтр воздух проходит с трудом, следовательно печка не будет работать на полную силу.

Теперь для каждого из вас вопрос о том, почему не работает печка на ВАЗ-212 не будет казаться таким сложным. Найти причину и устранить её можно без специалистов, потребуется только желание и хотя бы минимальные навыки обслуживания автомобиля.

Инструкция по замене радиатора печки

Из-за того, что «двенашка» может быть оснащена радиаторным узлом старого или нового образца, процедура замены девайса может отличаться. Каждый из вариантов рассмотрим отдельно.

Итак, как производится замена радиатора печки в системах нового образца:

1. Для начала нужно будет выключить зажигание и отключить АКБ. Откройте пробку расширительного бачка, затем подставьте под сливное отверстие резервуар емкостью около 4-5 литров и слейте охлаждающую жидкость. Если в антифризе есть осадок, то лучше будет поменять расходный материал.
2. Далее, выкрутите гайки и демонтируйте щетки стеклоочистителя.
3. Сделав это, нужно снять пластмассовую накладку, которая расположена под ветровым стеклом, она фиксируется с помощью двух гаек, а также четырех саморезов.
4. Чтобы получить доступ к отопительному устройству, необходимо произвести демонтаж жабо, выкрутить пять саморезов, две гайки и еще один винт, которые находятся снизу, в области рулевой рейки, а также посредине жабо.
5. Для демонтажа отопителя нужно будет произвести демонтаж поперечной распорки, если она установлена. Разумеется, распорки может не быть. Также следует снять гофру воздушного фильтра и дроссели со шлангов радиаторного узла.
6. Далее, от клемм отопителя следует отключить проводку.
7. После этого у рулевой рейки следует выкрутить две гайки, при помощи отопитель крепится, а также одну гайку, которая фиксирует устройство к кузову.
8. Сделав это, следует открутить еще три самореза, с помощью которых соединяются две половины отопителя. После этого можно извлечь и, путем раскачивания, отсоединить правую часть отопителя от левой.
9. Сам радиаторный узел расположен в демонтированной половине, он фиксируется при помощи трех болтов. Извлекаем это устройство и вместо него устанавливаем новое, разумеется, при этом следует установить и поролоновый уплотнитель. Затем проверяется работоспособность вентилятора, если нужно, устройство также следует поменять. Прежде чем произвести сборку, нужно промыть патрубки, по которым поступает хладагент. Сборка осуществляется в обратной последовательности.

Фотогалерея «Замена радиатора»

1. Слейте антифриз из системы.

2. Отключите провода питания.

3. Демонтируйте отопитель. Что касается замены в системах старого образца:

В данном случае вам также необходимо слить расходный материал, демонтировать жабо, отсоединить дроссели со шлангов и отключить питание отопителя.
После этого снимается расширительный бачок, в который заливается жидкость.
Далее, производится демонтаж вакуумного усилителя, для этого выкрутите две гайки с помощью ключа на 17 и осторожно отведите главный тормозной цилиндр. При этом будете максимально аккуратны, чтобы не повредить шланги тормозной системы

Шланг вакуумного усилителя следует демонтировать.
После этого в салоне авто следует выкрутить четыре гайки со шпилек педали тормоза. Сам вакуумный усилитель демонтируется вместе с педалью.
Так вы смогли получить доступ к радиаторному устройству. Вам остается только открутить три болта, с помощью которых он крепится, после чего заменить устройство на новое. Сборка производится в обратной последовательности, не забудьте налить антифриз.

Цена вопроса

В зависимости от производителя, а также версии отопителя (старого или нового образца), стоимость радиатора может отличаться. Новые радиаторы обойдутся покупателю в среднем от 350 до 1400 рублей, на вторичном рынке можно найти рабочий радиатор за 300-500 рублей.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Ваз 2112: как выполняется замена радиатора печки

Радиатор печки автомобиля ВАЗ 2112 На нужном уровне в салоне автомобиля ВАЗ 2112 температура поддерживается отопителем или встроенной печкой. Установленная в модели автоматическая система управления обеспечивает нагрев воздуха с погрешностью температуры до двух градусов Цельсия. Подогревает воздух радиатор, встроенный в систему. Проходя через дефлекторы устройства, воздух внутри автомобиля распределяется в зависимости от расположения рукоятки, которая управляет его потоками. Иногда нужна замена печки радиатора ВАЗ 2112, это чаще всего делается при протекании тосола. Причину утечки жидкости определить без разборки моторного щитка трудно, поэтому лучше заменить радиатор отопителя сразу новым.

Демонтаж радиатора отопителя

Заранее предусмотрите тару под нее.

• Осмотрите патрубки отопителя на предмет трещин и подтеков. В случае их обнаружения их замена, тоже настоятельно рекомендуется.
• Подготовьте новые хомуты, старые при повторном использовании не обеспечат должной фиксации.
• Подготовьте инструмент — отвертку крестовую, небольшого размера.

Замена радиатора отопителя (печки) ваз 211Х старого образца

Снимаем обшивку закрывающую печку, закрепленную на клипсах.

Демонтируем жабо ( пластмассовая ветровая накладка закрывающий пространство от капота до ветрового стекла). Для этого понадобиться крестовая отвертка.

Отсоединяем шланги омывателя которые прикреплены к жабо.

Отсоединяем вентилятор. Сбросив клеммы питания («+» и «-«).

Отсоединяем фишку датчика уровня охлаждающей жидкости.

Затем откручиваем все винтики, и отщелкиваем — все защелки соединяющее кожух печки. Процедура весьма долгая и утомительная.

После чего отсоединяем патрубки печки и шланг расширительного бачка. После чего выньте печку из корпуса.

Осмотрите радиатор, если вы счастливый обладатель медного устройства и течь незначительная, то обращение к мастеру специализирующемуся на пайке, вполне возможно восстановить его.

После этого необходимо произвести сборку, как и в большинстве случаев в обратном порядке.

Замена радиатора отопителя (печки) ваз 2110 нового образца

1. Как и при замене радиатора печки старого образца. Слейте охлаждающую жидкость, демонтировать жабо, шумоизоляцию закрывющую доступ к кожуху печки, дворники вместе с рычагами.

2. Демонтировать оба шланга, подсоединенных к радиатору печки (достаточно отсоединить хомуты и сдернуть шланги с штуцеров), а также шланг отводящий пар в расширительный бачок.

3. Отсоединить разъемы питания вентилятора.

4. Снять моторедуктор, предварительно отключив его от электропитания

5. Найти крепления отопителя к кузову и также демонтировать их.

6. Открутить четыре самореза, крепящие крышку воздушного фильтра. Снять крышку, достать фильтр, для удобства.

7. Обе половины корпуса печки крепятся 3 саморезами – их также выкручиваем. Затем, открутить саморез, который расположен под шлангом подвода воздуха (Г-образного вида).

8. Разделить половины отопитель на 2 части: сначала достать левую, затем правую часть.

9. Разжать скобки, сдерживающие правую часть отопителя.

10. После этого достаем заслонку и заменяем на новую при необходимости.

11. Установить радиатор, при необходимости промыть специальным средством для очистки двигателей, собрать отопитель в обратном порядке.

Снятие и разборка отопителя на автомобиле с двигателем ВАЗ-21124

ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна), правую часть шумоизоляционной обивки (см. Снятие облицовки и накладки ветрового окна) и дроссельный узел (см. Снятие дроссельного узла). Ослабляем крепление впускного трубопровода: колпачковые гайки верхнего крепления отворачиваем полностью, а два болта и три гайки нижнего крепления отворачиваем не до конца. Ослабляем затяжку самореза крепления направляющей трубки щупа-указателя уровня масла и приподнимаем трубку, так чтобы скоба ее крепления вышла из зацепления с саморезом. Снимаем катушку зажигания первого цилиндра. Разъединяем (можно разрезать) хомут крепления колодки проводов питания электродвигателя отопителя и проводов дополнительного резистора. Разъединяем колодку проводов питания электродвигателя отопителя. Отсоединяем колодку проводов от разъема дополнительного резистора. Крестообразной отверткой ослабляем затяжку хомута… Тем же инструментом ослабляем затяжку хомута… Пароотводящий шланг от радиатора отопителя не отсоединяем, т. к. хомут его крепления труднодоступен. Проще отсоединить этот шланг от патрубка расширительного бачка (см. Снятие расширительного бачка) и снять корпус отопителя вместе со шлангом. Выводим пароотводящий шланг из хомута на штанге очистителя ветрового стекла. Отсоединяем от микромотор-редуктора привода заслонки колодку проводов питания. Отсоединяем колодку проводов от датчика положения заслонки. Головкой «на 10» с удлинителем отворачиваем гайку верхнего крепления корпуса отопителя к кузову в правой части моторного отсека. Головкой или ключом «на 8» отворачиваем саморез верхнего крепления корпуса отопителя, расположенный рядом с креплением штанги привода очистителя ветрового стекла. Отворачиваем гайку верхнего крепления теплозащитного щитка чехла рулевой рейки. Высокой головкой «на 10» с удлинителем отворачиваем две гайки нижнего крепления корпуса отопителя (показаны стрелками). Вынимаем корпус отопителя из моторного отсека автомобиля.

При демонтаже электродвигателя отопителя в сборе с крыльчаткой снимаем крышку фильтра очистки воздуха, поступающего в систему вентиляции и отопления салона.

Демонтировать электродвигатель отопителя можно и на автомобиле, однако для этого придется проделать все операции, необходимые для снятия корпуса отопителя в сборе. Можно лишь не вынимать корпус из моторного отсека, а только выдвинуть на достаточное расстояние.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем трубку вентиляции электродвигателя. Крестообразной отверткой отворачиваем три самореза крепления фланца электродвигателя к корпусу. Вынимаем саморезы… Поддеваем отверткой… Для снятия радиатора отопителя… Крестообразной отверткой отворачиваем три самореза и снимаем их вместе с расположенными под ними шайбами. Вынимаем радиатор из корпуса отопителя. Для снятия микромотор-редуктора привода заслонки отопителя крестообразной отверткой отворачиваем три самореза крепления микромотор-редуктора. Вынимаем саморезы и снимаем расположенные под ними стопорные шайбы. Поддеваем отверткой…

Дальнейшей разборке узлы отопителя не подлежат. При выходе из строя лучше заменить их новыми. Детали корпуса разъединять нет смысла, т. к. обычно они не выходят из строя до конца срока службы автомобиля.

Устанавливаем снятые узлы и детали в обратной последовательности.

При установке корпуса отопителя в сборе на автомобиль следует быть готовым к тому, что корпус отопителя входит на свое место с трудом. Начинать установку корпуса следует от середины моторного щита, направляя правую (по ходу автомобиля) часть корпуса вначале в сторону правого борта и вниз, а затем вверх. Лучше проводить установку с помощником.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и – через перекрываемые заслонками дефлекторы – к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара – на уровне коленей, другая – у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения – 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) – на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя – можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 – электропневматический клапан; 2 – передний корпус воздухозаборника отопителя; 3 – водоотражательный щиток воздухозаборника; 4 – клапан управления заслонкой рециркуляции; 5 – заслонка рециркуляции воздухозаборника; 6 – задний корпус воздухозаборника отопителя; 7 – заслонка канала отопителя; 8 – заслонка управления отопителем; 9 – радиатор; 10 – кожух радиатора отопителя; 11 – штуцер пароотводящего шланга; 12 – штуцер подводящего шланга; 13 – штуцер отводящего шланга; 14 – электродвигатель отопителя с вентилятором; 15 – корпус электродвигателя; 16 – опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 – микромоторедуктор привода заслонки; 19 – резистор; 20 – крышка кожуха отопителя.

Причины выхода печки из строя

Опыт показывает, что причины поломки печки могут быть разные, поскольку отопительная система имеет несколько сложных узлов. Среди самых распространенных проблем специалисты выделяют:

• работа только в одном температурном режиме и отсутствие настроек скорости;
• заклинивание заслонок отопителя, отвечающих за распределение воздуха;
• выход из строя датчика температуры;
• засорение воздуховодов;
• проблемы с контроллером системы автоматическим управлением отопителя (САУО);
• разгерметизация системы с утечкой тосола, особенно, если печка дует холодным воздухом.

Чаще всего встречается проблема, когда печка не дует ни на одной скорости, в результате отопление в автомобиле полностью отсутствует, и печку нужно ремонтировать.

Процедура замены через тормоза

Человек всегда стремился к тому, чтобы минимизировать собственный труд, решить проблему с минимальным количеством движений. Толчком к развитию технологий является очень интересный фактор — наша лень.

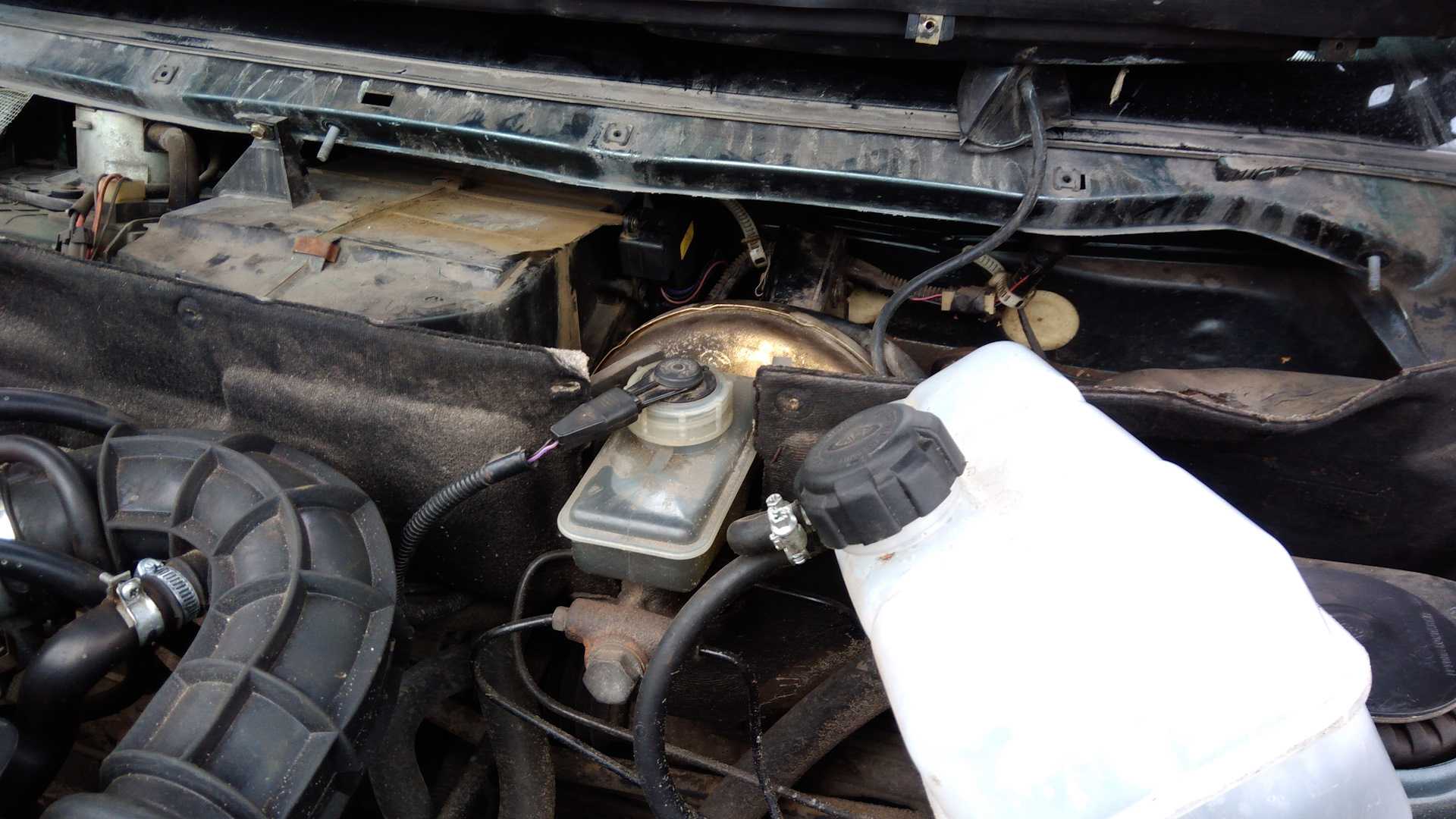

Сняли тормозной цилиндр

Именно лень во многом привела к появлению оригинального способа замены радиатора отопителя на ВАЗ 2110. При этом отопитель снимать не придется. На всю работу у более-менее опытных автовладельцев уйдет час, но новичку может потребоваться немного больше.

Работа проводится следующим образом.

1. Слейте охлаждающую жидкость, используя патрубок подогрева ДУ.
2. Отключите все патрубки и демонтируйте расширительный бачок.
3. Разберите жабо.
4. Снимите педаль тормоза, прихватив заодно ВУТ, чтобы получить доступ к радиатору.
5. Вынимаем оттуда старый радиатор, и на его место устанавливаем новый.
6. Сборка выполняется в обратной последовательности.
7. Верните назад охлаждающую жидкость.
8. При подобной процедуре не лишним будет заодно выполнить замену салонного фильтра.

Как видите, процесс достаточно простой и оригинальный, не требующий чрезмерных усилий или профессиональных навыков. С подобной задачей может справиться любой автовладелец.

Вне зависимости от того, какой именно вы выбираете радиатор, каждый этап его замены старайтесь проводить максимально грамотно и аккуратно. Справедливости ради добавим — медный агрегат лучше, чем ДААЗ. И потраченные на него деньги во многом себя оправдывают. Конечно, если вы не собираетесь сразу же продавать автомобиль, а планируете эксплуатировать собственный ВАЗ 2110 еще в течение нескольких последующих лет.

Топ-5 (По голосам)

1. home
2. Статьи
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Самый быстрый. Самый быстрый.

Слабая подача тёплого воздуха, модернизация печки

Одна из основных проблем отопителя ВАЗ-2110 — 2112 негерметичность и некачественная сборка, низкое качество элементов воздуховода.

Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя. Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много. Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

Для устранения этого недостатка, к сожалению, придётся потратить не один час, поскольку добраться к воздуховодам без демонтажа передней панели невозможно.

Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

Характерные признаки неисправностей

На практике выделяют пять наиболее распространённых признаков:

1. Не работает отопитель ВАЗ 2112, постоянно вращается на одной стабильной скорости;
2. Температура не регулируется;
3. Заслонки регулировки потока воздуха неподвижны, не поддаются настройке;
4. Датчик – регулятор на потолке в неисправном состоянии;
5. Нестабильная работа контролёра САУО (система автоматического управления отопителем)
6. Течь антифриза из-под радиатора.

Перечень не исчерпывающий, а лишь указывает на основные неисправности печки ВАЗ 2112. Для профилактики потребуется посещение СТО с последующей диагностикой.

Причины поломок

1. нарушение сроков проведения планового технического осмотра;
2. установка неоригинальных деталей, комплектующих, расходных материалов;
3. заправка в систему охлаждения антифриза (тосола) низкого качества или с химическими примесями, количественный состав которых превышает допустимые нормы;
4. механическое повреждение магистрали подачи жидкости, авария, столкновение, удар, нарушение технологии установки;
5. короткое замыкание в сети, электрической цепи, что способствовало выходу из строя контролёра, датчиков, резисторов;
6. повреждение рычага управления заслонками, неисправность заслонок;
7. плохой контакт клемм;
8. повреждение электрической проводки, участков кабелей.
