Замена мотора печки газель старого образца

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока

Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин

Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

Советы для автомобилистов

Одна из самых частых и неприятных поломок на автомобилях ГАЗель зимой – неисправность печки. У этой проблемы может быть несколько причин. Первым делом необходимо проверить, не выпала ли подающая или обратная труба отопления. В этом случае горячий воздух будет обогревать не салон машины, а дорогу. Если такой разрыв подтвердится, патрубок необходимо поставить на место и зафиксировать хомутом.

Если ни одна из труб не выпала, необходимо проверить их температуру. Обратный трубопровод должен быть холоднее, чем подающий. Однако определить разницу температур между двумя форсунками, прикоснувшись к ним рукой, довольно сложно.

Еще одной причиной неправильного нагрева ГАЗели может стать забитый радиатор печки, который следует снять и хорошенько продуть. Радиатор может забиваться как снаружи различным мусором, попадающим в него при движении автомобиля, так и изнутри образовавшейся окалиной, ржавчиной и т.д

Разобрав радиатор, обратите внимание на его температуру. Если радиатор остыл, его следует отремонтировать или полностью заменить

Если радиатор отопления в хорошем состоянии, трубы следует проверить на наличие пучков, которые могут быть не заметны при внешнем осмотре. Завод-производитель рекомендует заменять все шланги автомобиля ГАЗель каждые 3 года.

Печка газель старого образца доработка

Поскольку для идеального размещения мотора в подкапотном пространстве решил подрезать моторный щит, пришлось подразобрать торпеду и печку, что бы получить доступ к местам резки.

Вспомнив, как я мерз с этой печкой зимой, повнимательнее изучил конструкцию. Оказалось, что центральные воздуховоды в ней дуют всегда, либо через радиатор, либо (а с учетом качества исполнения — всегда) напрямую с улицы. Поскольку их все всегда затыкают и заклеивают всякой дрянью (я не исключение), решил их удалить. Как класс. Заодно высвободив место под 2-дин магнитолу в человеческом месте, а не в бардачке.

Дальше корпус разобрал-собрал, выбросил заслонку на центральные воздуховоды, отверстие закрыл полосой пластика и все это проклеил. Также удалил заслонку приток / рециркуляция, т.к. конструкция ее такова, что вероятность нахождения ее в положениях, в которых она действительно работает, не высока. А пользуюсь только притоком. А вот если заслонка не встала туда, куда положено, весь холодный воздух пойдет напрямую в салон, как бы печка не старалась.

И вот конечный вид:

Ресурсные испытания покажут, кто оказался правее — ГАЗовские конструкторы (а также изготовители) или я. Говорят, печки старого образца тоже хорошо греют и дуют. Посмотрим.

А еще просто похвастаюсь обивками дверей:

Каюсь, по установке мотора сегодня ничего. Всем бобра!

Прямой эфир

soul_fly 28 июля 2012, 00:31

soul_fly 28 июля 2012, 00:24

soul_fly 31 июля 2011, 13:48

soul_fly 12 мая 2011, 22:52

soul_fly 11 мая 2011, 23:26

Блоги

История автомобилей марки ГАЗ0.00
Ремонт0.00
Доработки0.00
Путешествия0.00

Надоели вечно заедающие тросики, неработающий кран и всего два режима работы: жарко и холодно.

Менять печку на печку нового образца увы не бюджетно, один блок управления с 3мя ручками стоит в районе 6тр (на момент модернизации).

Было решено печку оставить старой, тем более радиатор уже стоял медный, заслонки отрегулированы, а сама печка собрана на герметике и проклеена. А заменить систему управления…

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Проблема старой панели и преимущества новой

Усовершенствования в автомобилестроении несут в себе множество положительных изменений, в числе которых доработка слабых сторон, устранение заводских недоработок, улучшение технических и эксплуатационных характеристик.

Претензий к Газели с панелью старого образца по факту не так много. Достаточно функциональная, информативная и качественная для своего времени и своей стоимости. Но если вопрос касается такого узла как электродвигатель отопителя, который требуется снять и поменять на новый, тогда тут у владельцев машины возникают серьёзные проблемы.

Если сравнивать с обновлённой версией, когда речь идёт о панели нового образца, там заменить мотор отопителя, если он не работает или функционирует некорректно, было предельно просто. Это вы наглядно узнаете в следующем разделе.

Что же касается старой панели на Газели, то здесь поменять мотор печки будет объективно проблематично.

Фактически предлагается два варианта.

Первый способ замены предусматривает полное снятие всей торпеды. Да, работа предстоит крайне серьёзная и продолжительная. Потребуется снять буквально всё, включая приборную панель, рулевое колесо, центральную консоль, вещевой ящик, отключить множество клемм и проводов. Задача не из простых, и новичку за неё браться не рекомендуется. Здесь требуется помощь ещё одного человека.

Браться за замену электроветилятора в случае с печкой старого образца решаются лишь единицы. Поэтому зачастую с этим вопросом идут к специалистам, которые за определённую плату поменяют узел.

При этом есть высокая вероятность того, что сами мастера решат поменять ваш неисправный электромотор несколько обходным путём. Он не предусмотрен в официальном руководстве по эксплуатации, зато существенно экономит время и силы.

Тюнинг салона или кабины Газель

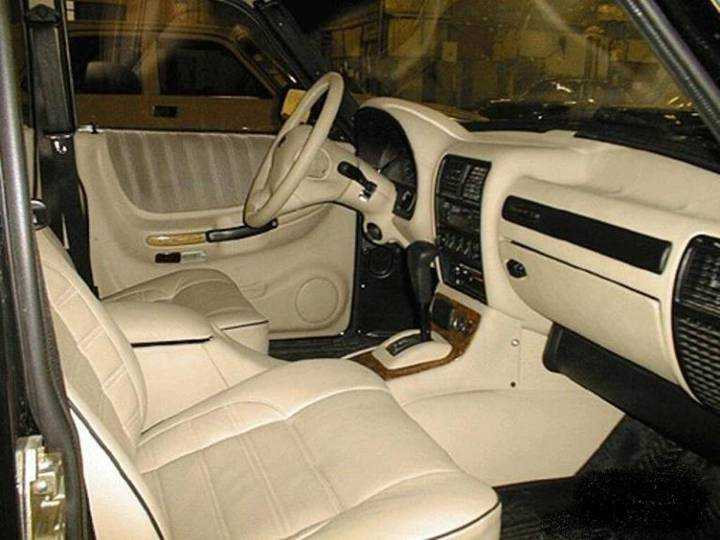

Наверное, нет большего простора для возможных работ, чем выполнение модернизации интерьера в Газели.

Здесь есть сразу несколько направлений деятельности:

Замена жестких некомфортных сидений.
Установка более мягкой, возможно в новом цвете, обивки панели приборов. Изменение внешнего вида центрального тоннеля.
Замена внутренних кузовных панелей салона.

Проведение тюнига салона нужно начинать с определения бюджета. Если финансы ограничены, то в первую очередь стоит заменить рулевое колесо на штурвал с более пухлым ободом. На практике часто используют руль в двухцветном исполнении, когда центральная подушка более яркая.

Актуальным вариантом доработки станет обтяжка пластиковых серых деталей центральной консоли более практичным кожезаменителем, алькантарой.

При больших финансовых возможностях, центральную панель дорабатывают установкой выдвижными ящичками, декорированием отверстий воздуховодов.

Для пассажирского автомобиля стоит изменить подсветку салона, оснастив проход светодиодными светильниками. Установка светодиодных лент имеет ряд неоспоримых преимуществ:

Простота установки.
Низкое электропотребление.
Долгий срок службы.
Мягкий свет любой цветовой окраски.

На практике чаще всего обеспечивают подсветку прохода пассажирского салона у модели «Соболь» или маршрутных такси, ступеньку на выходе, рабочее место водителя и перчаточный ящик пассажира.

При установке светодиодов необходимо обеспечить возможность отдельного управления светодиодами, или привязать их работу к системе зажигания автомобиля.

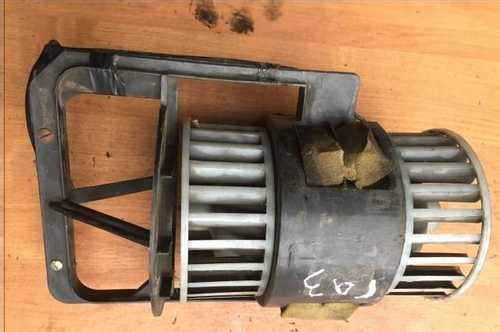

Замена моторчика печки на старой панели

Если вам требуется обязательно заменить вентилятор печки, который по той или иной причине не работает, плохо выполняет свои функции или банально сгорел, придётся провести комплекс мероприятий.

Официальный производитель рекомендует в таком случае выполнить полноценный демонтаж всей панели, торпеды, центральной консоли и прочих элементов. Обычно на такую работу уходит минимум 3-4 часа. Обратная сборка ещё сложнее, поскольку требуется запомнить или пометить расположение всех разъёмов, элементов и проводов. Допустить ошибку на этапе разборки панели предельно просто, если вы занимаетесь этим впервые. Ещё больше шансов собрать всё не так, как было.

Потому народные умельцы нашли обходные пути решения этой проблемы. Они просто используют альтернативный вариант демонтажа. Да, тут потребуется некоторые элементы намеренно сломать, но существенно на качестве обратной сборки и последующем состоянии Газели с панелью старого образца это никак не отразится.

Чтобы с минимальными временными и энергозатратами поменять электродвигатель отопителя на Газели со старой панелью, нужно учесть такие нюансы:

Чтобы демонтировать электромоторчик, не снимая всю торпеду, следует знать, что основными препятствиями выступают бардачок и правый воздуховод лобового стекла.
Бардачок, то есть ниша или карман, на Газели с панелью старого образца удерживается с помощью 2 саморезов.
Но главная проблема или препятствие кроется в 7 припайках. Именно их придётся сломать, чтобы пойти обходным путём.
Припайки выламываются достаточно просто. Для этого нужно взять тонкую, но крепкую отвёртку с плоским жалом, и вставить инструмент в щель между бардачком и панель.
Приложив определённое усилие, постепенно все 7 припаем нужно надломить. После этого нишу бардачка можно спокойно извлекать и временно убирать.
Придумать, как обратно закрепить панель вещевого ящика, не составит большого труда.
Можно выполнить несколько отверстий под болт с гайкой, и зафиксировать между собой элементы.
Вторым препятствием выступает воздуховод или своего рода рукав лобового стекла. Как и бардачок, он располагается со стороны переднего пассажира в районе его левой ноги при посадке на сиденье.
Правый воздуховод ветрового стекла на Газели с панелью старого образца удерживается одним саморезом и парой болтов.
Единственный саморез располагается непосредственно возле печки. Открутить его не составит большого труда. Открутив крепёж, не забудьте его сохранить и запомнить место расположения. Ведь вам ещё предстоит обратная сборка.
Пара болтов откручиваются головкой на 10. Располагаются болты с левой и правой стороны от правой щели воздуховода ветрового стекла.
Основная сложность заключается в том, что получить доступ к этим болтам получается только снизу, из-под панели.
Тут потребуется полностью сдвинуть пассажирское кресло назад, либо демонтировать его, удобно расположившись под бардачком.
Правый болт откручивается полностью. А вот левый можно лишь ослабить, не снимая его с посадочного места.
До правого болта добраться предельно просто. В случае с левым есть два пути. Первый вариант предусматривает наличие гибких рук и хорошей подсветки. Во втором случае придётся снять магнитолу. Тут уже решайте сами, какой вариант вам подходит больше.

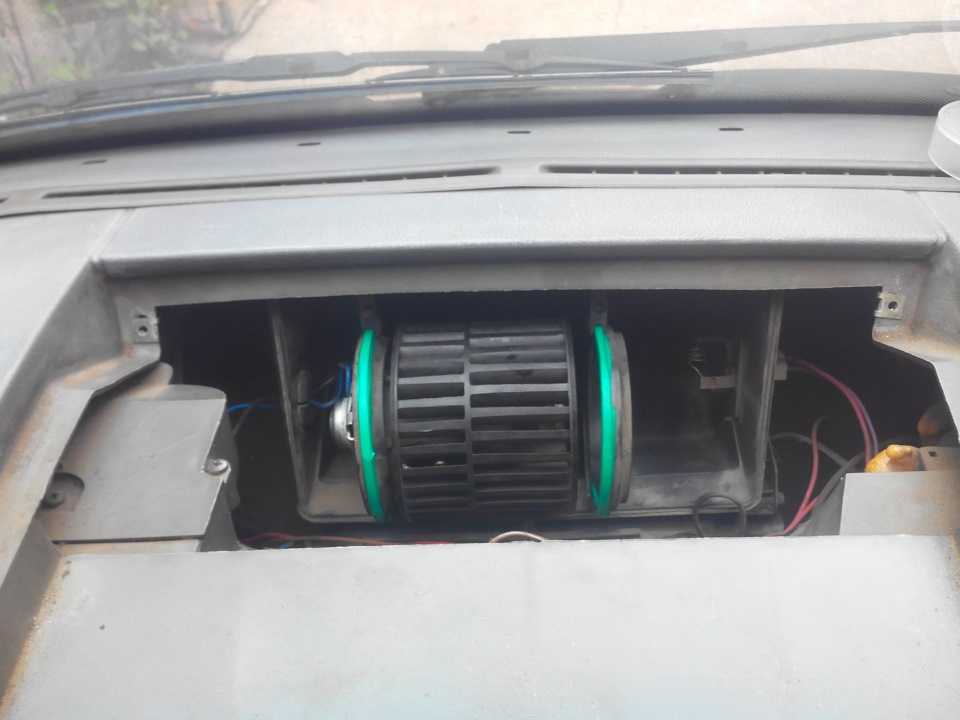

Сняв буквально пару элементов, которые мешают доступу к электромоторчику, остаётся только демонтировать уже сам неисправный электрический вентилятор печки.

Для этого подсветите в разобранное место фонариком или лампой-переноской, найдите место расположения электродвигателя отопительной системы Газели. Далее нужно снять уплотнительную резинку при её наличии, отключить разъём вентилятора печки и извлечь проблемный узел.

Сборка выполняется в строгой обратной последовательности. Установите на место новый вентилятор, подключите его электрический разъём, накиньте обратно минусовую клемму аккумулятора.

Только на этом этапе не спешите с обратной сборкой. Сначала запустите печку и проверьте, действительно ли после замены электровентилятора проблема ушла, и отопитель начал снова нормально функционировать.

Если всё хорошо, верните на место воздуховод лобового стекла и нишу бардачка. Последний, лишённый припаек после демонтажа, обычно фиксируется просто на несколько саморезов. Но можно заморочиться, сделать отверстия под болтовое соединение и сжать гайками. Тут уже сами решайте.

Comments

Андрей Скорняков: Изобретатели БЛЯТЬ были обкуренные когда конструировали такое чюдо .

Игорь Кузьмин: Берешь электролобзик и в бардачке вырезаешь лючок.Потом всё заклеиваешь и всё.

Иван Иванович: За пол часа супер!

Марат Ибатуллин: С..ка злости не хватает.😡

вова витамин: загудел,завизжал прошлую зиму моторчик,снял воздуховод под капотом и там два окошка через который видно мотор печки,а инено втулки и ротор мотора,брызгаю на втулки силиконовой смазкой с трубочкой,визг и писк пропал.Так что таким способом можно дотянуть до тепла и уже по теплу спокойно заняться ремонтом

Рифат Татарин: Я вас врот ебал конструктора газелей сука ну надо же такое придумать блять вы поймите человек зимой на трассе один ведь нам чем проще тем лучше снял заменил и поехал а вы суки чем думаете у себя на заводе, Конструктор чтоб ты срал через рот а ел жопой. Спасибо тебе от ГАЗЕЛИСТА

Алексей Сироткин: Ребята что на видео, попробуйте использовать шуроповерт для разборки/сборки. Экономит время

tosk66: Конченые ПИДОРЫ конструкторы, на предыдущей газели моторчик чз верхний лючок меняется за 5-7 мин. Реально не знал что такое извращение довели до производства: поменять моторчик отопителя надо снять панель приборов. Сцука у меня старых газелей 7 шт, думал купить в свое время газель бизнес, видимо бог отвел, на транзитах мотор отпителя вобще меняется за 2-3 мин. Бля я просто в шоке. КАРЛ надо снять панель! Газовцы вы просто убили.

Leo193: Конструкторы ГАза конченные уроды! На кол их в благодарность от всей страны!Китайцы за такую разработку руки конструкторам отрубают и поделом им -чтоб больше ни гадили уроды.

Rafis Abdrakhimov: 14:49 че зыришь?

Александр Исмаилов: Что то тут не то? На конвейере панель ведь в зборе должна устанавливаться, а значит в сборе её можно и вытащить, а потом и заниматься ей вне кабины.

Ришат Загидуллин: Все кто хочет обмануть судьбу, можно поставить мотор печки в подкапотном пространстве от ВАЗ ( провода со штатной печки легко достать для подключения). Один раз так делал. Эту работу делаю один, времени уходит 3-4 часа.

Артур Исаев: И всё

Роман Питалин: Ведро болтов набралось?

Абдурахим Джураевич: НУ РЕБЯТА ВЫ МОЛОДЦЫ! НЕ ГАЗЕЛЬ БИЗНЕС А ГАЗЕЛЬ .

Алексей Саурин: Проще автономку поставить

данил капиносенко: Аааааааааа сукааааа . Внатуре горите в аду петухи конструктора недоделанные

евгений одисеев: охуеть все для людей

Aleksei Moskvin: Во кановалы

Тот Самый: Епать у меня тоже не работает печка. Интересно кто так его собрал? Чтобы ты здох падла.

почему не работает мотор обогрева салона Газель 3302

Нашел причину отказа моторчика обогрева салона.

Газель — ремонт печки своими руками

ВКонтакте: http://vk.com/remavto.club Наш канал: https://www.youtube.com/user/remavto Сайт: http://remavto.club/ Из этого видео вы узнаете как.

Замена мотрчика печки на старой газели.

Меняем мотор отопителя без снятья парприза.

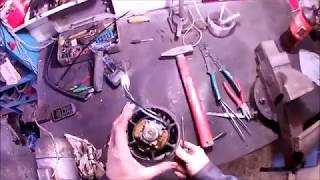

Снимаем и разбираем эл мотор отопителя Соболь,Газель. (2004 г.в.)

Моторчик зашумел.Надо снять,смазать(заменить) на Соболе,Газели (2004 г.в.)

Не работает 1 и 2 скорость печки газель лечим.

Этот ролик обработан в Видеоредакторе YouTube (https://www.youtube.com/editor)

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: http://gaztec.ru/ Наша группа VK: https://vk.com/gaztec_ru Facebook: https://facebook.com/ga.

Гудит моторчик печки Газель №1

Простой и быстрый способ замены моторчика печки на ГАЗели.

Замена радиатора печки (отопителя) на автомобиле ГАЗель

Радиатор отопителя (печки) автомобиля ГАЗель предназначен для отбора и рассеивания тепла протекающей через него охлаждающей жидкости, которая при прохождении через систему охлаждения двигателя поглощает выделяемое двигателем тепло. Рассеиваемое радиатором печки тепло с помощью вентилятора и распределителя распространяется по салону автомобиля. Сразу стоит отметить, что ремонт радиатора печки (отопителя) автомобиля ГАЗель является экономически нецелесообразным, поэтому при обнаружении в нем дефектов его следует заменить.

Замена радиатора печки (отопителя) автомобиля ГАЗель может быть вызвана следующими причинами:

нарушение герметичности печки (течь печки);
загрязнение внутренних трубок печки (засор печки).

Рассмотрим эти ситуации подробнее.

Так как печка в автомобиле ГАЗель расположена за центральной консолью в салоне автомобиля, то при обнаружении в салоне автомобиля ГАЗель течи охлаждающей жидкости необходимо проверить герметичность радиатора печки (отопителя). При выявлении нарушения герметичности радиатора печки его следует заменить. Вместе с этим необходимо выполнить проверку патрубков, подводящих охлаждающую жидкость к радиатору отопителя. При наличии в них повреждений (трещин, разрывов, проколов) необходимо произвести их замену.

Если в салон автомобиля ГАЗель при включении печки (отопителя) при достаточно прогретом двигателе дует холодный воздух, то это может свидетельствовать о том, что охлаждающая жидкость не поступает в радиатор отопителя. При этом будет наблюдаться следующая картина: патрубки, подводящие охлаждающую жидкость, горячие, а сам радиатор печки (отопителя) имеет температуру существенно ниже ожидаемой (“холодный”). Основной причиной этого может быть загрязнение внутренних трубок радиатора отопителя (печки) из-за использования некачественной охлаждающей жидкости. В этом случае необходимо провести замену радиатора печки.

Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус отопительно-вентиляционной установки (ОВУ); 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг

Установка отопителя: 1 — ручка выключения крана и вентиляции (тепло — холод); 2 — пульт управления отопительно-вентиляционной установки (ОВУ); 3 — заглушка или ручка включения дополнительного отопления; 4 — ручка включения вентилятора основного отопителя; 5 — ручка распределения потока воздуха; 6, 7 — воздуховоды; 8 — резистор; 9 — болт крепления ОВУ; 10 — короб воздухозаборника; 11 — втулка; 12 — тройник; 13 — кожух; 14 — обойма; 15, 17 — шланги; 16 — гайки

Порядок замены радиатора печки (отопителя) на автомобиле ГАЗель (на примере ГАЗель Бизнес):

Слить охлаждающую жидкость из системы охлаждения двигателя.
Снять нижнюю панель на центральной консоли.
Достать нижний бардачок с пассажирской стороны.
Отсоединить от радиатора печки (отопителя) патрубки, проверить их на наличие дефектов (трещины, проколы, разрывы), при необходимости заменить.
Снять старый радиатор отопителя (печки).
Установить новый радиатор отопителя и подсоединить к нему патрубки.
Залить охлаждающую жидкость.
Проверить отсутствие протечек охлаждающей жидкости.
Установить бардачок и нижнюю часть центральной консоли на место.

Принцип работы системы отопления салона

На Газели Бизнес, как и на большинстве автомобилей с жидкостным охлаждением двигателя, установлен отопитель, который включён в систему охлаждения. Нагретая жидкость от двигателя по трубкам поступает в радиатор печки и, отдав тепло, возвращается обратно в двигатель. Радиатор отдаёт тепло посредством воздуха, нагнетаемого вентилятором отопителя. Проходя через его соты, воздух нагревается. Также возможно регулировать скорость потока и направления обдува. Температура воздуха регулируется за счёт положения краника печки, он регулирует количество жидкости, пропускаемой через радиатор. Заслонки отопителя регулируют направление потока горячего воздуха, закрывая и открывая магистрали воздуховодов. Заменить заслонку возможно только при снятом и разобранном отопителе. А сделать это возможно, только демонтировав всю приборную панель.

Особенности установки дополнительного электронасоса на печку

Сам радиаторный узел в отопительной системы Газели расположен чуть выше, чем находится расширительный бачок. Из-за этого в системе могут образовываться воздушные пробки, соответственно, печка будет греть либо неэффективно, либо вообще не греть. Чтобы предотвратить образование воздушных пробок, можно дополнительно установить еще один насос отопителя. Дополнительная помпа при правильной установке и подключении позволит прогнать воздушную пробку и нагнать расходный материал, в данном случае антифриз, в отопитель.

Перед тем, как произвести монтаж новой помпы, рекомендуется разобрать устройство и обработать его герметиком.
Откройте моторный отсек и определитесь с местом монтажа устройства. Многие владельца Газелей ставят насос на раму, по стороне впускного коллектора. В принципе, на это место устройство должно стать без проблем — в зависимости от спецификации авто, даже технологические отверстия для установки могут совпасть.
Подключать насос следует на вход отопительного узла и газового редуктора, который установлен параллельно печке. Вероятнее всего, вам потребуется дополнительно приобрести около полуметра шланга, провод для подключения и гофру, также потребуется кнопка для активации устройства с колодкой.
Подключите всю проводку. Если вы монтируете дополнительный насос, то для него должен быть предусмотрен соответствующий штекер, расположенный у правой фары авто. Что касается непосредственно подключения питания, то для этого можно использовать предохранительный монтажный блок отопительного узла, в данном случае плюс будет подаваться при активации зажигания. Также питание следует подключить на кнопку управления, к ней же можно подсоединить и габариты.
Выполнив все эти действия, нужно произвести диагностику работоспособности отопительной системы. Если все работает правильно, то помпа позволит сразу же прогнать воздушную пробку по магистралям, таким образом, температура в салоне автомобиля при включении печки будет очень высокой. Как показывает практика, горячий воздушный поток при правильном подключении помпы будет дуть из воздуховодов уже тогда, когда двигатель прогреется до 50 градусов. Что касается недостатков такого решения, то при активации отопителя на не прогретом двигателе, силовой агрегат придется прогревать значительно дольше. В том случае, если в работе системы после установки дополнительного насоса начались проблемы, проверьте все выполненные действия, каждый этап. Возможно, проблема кроется просто в плохом питании кнопки или помпы, поэтому не лишним будет проверить качество контактов.
